KÄYTTÖOHJE EY6225 PANASONIC

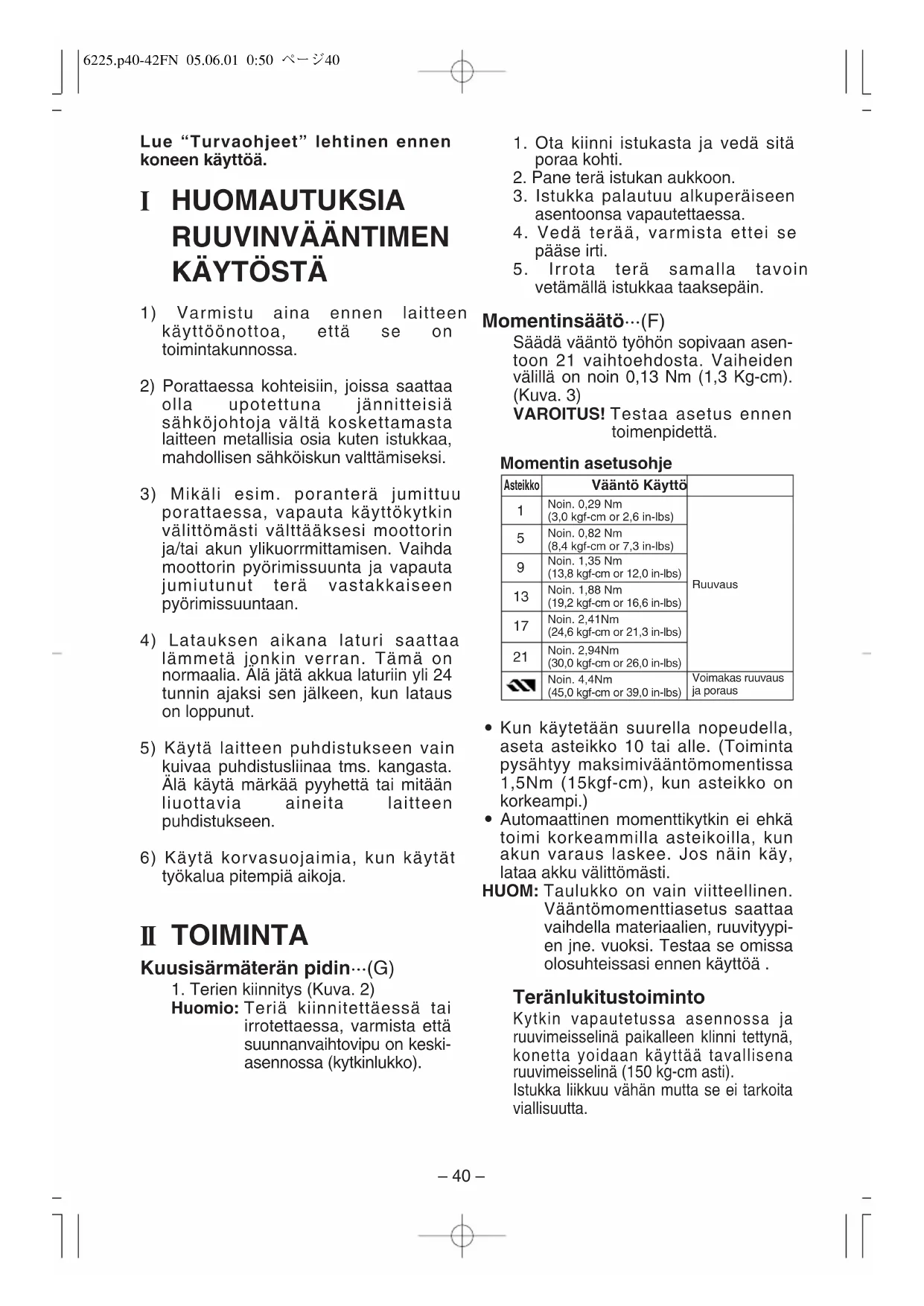

1) Varmistu aina ennen laitteen

käyttöönottoa, että se on toimintakunnossa.

2) Porattaessa kohteisiin, joissa saattaa

olla upotettuna jännitteisiä sähköjohtoja vältä koskettamasta laitteen metallisia osia kuten istukkaa, mahdollisen sähköiskun valttämiseksi.

3) Mikäli esim. poranterä jumittuu

porattaessa, vapauta käyttökytkin välittömästi välttääksesi moottorin ja/tai akun ylikuorrmittamisen. Vaihda moottorin pyörimissuunta ja vapauta jumiutunut terä vastakkaiseen pyörimissuuntaan.

4) Latauksen aikana laturi saattaa

lämmetä jonkin verran. Tämä on normaalia. Älä jätä akkua laturiin yli 24 tunnin ajaksi sen jälkeen, kun lataus on loppunut.

5) Käytä laitteen puhdistukseen vain

kuivaa puhdistusliinaa tms. kangasta. Älä käytä märkää pyyhettä tai mitään liuottavia aineita laitteen puhdistukseen.

6) Käytä korvasuojaimia, kun käytät

työkalua pitempiä aikoja.

TOIMINTA Kuusisärmäterän pidin···(G)

1. Terien kiinnitys (Kuva. 2)

Huomio: Teriä kiinnitettäessä tai irrotettaessa, varmista että suunnanvaihtovipu on keski- asennossa (kytkinlukko).

1. Ota kiinni istukasta ja vedä sitä

2. Pane terä istukan aukkoon.

3. Istukka palautuu alkuperäiseen

asentoonsa vapautettaessa.

4. Vedä terää, varmista ettei se

vetämällä istukkaa taaksepäin. Momentinsäätö···(F) Säädä vääntö työhön sopivaan asen- toon 21 vaihtoehdosta. Vaiheiden välillä on noin 0,13 Nm (1,3 Kg-cm). (Kuva. 3) VAROITUS! Testaa asetus ennen toimenpidettä. Asteikko Vääntö Käyttö

Kun käytetään suurella nopeudella, aseta asteikko 10 tai alle. (Toiminta pysähtyy maksimivääntömomentissa 1,5Nm (15kgf-cm), kun asteikko on korkeampi.)

Automaattinen momenttikytkin ei ehkä toimi korkeammilla asteikoilla, kun akun varaus laskee. Jos näin käy, lataa akku välittömästi. HUOM: Taulukko on vain viitteellinen. Vääntömomenttiasetus saattaa vaihdella materiaalien, ruuvityypi- en jne. vuoksi. Testaa se omissa olosuhteissasi ennen käyttöä . Teränlukitustoiminto Kytkin vapautetussa asennossa ja ruuvimeisselinä paikalleen klinni tettynä, konetta yoidaan käyttää tavallisena ruuvimeisselinä (150 kg-cm asti). Istukka liikkuu vähän mutta se ei tarkoita viallisuutta. 6225.p40-42FN05.06.010:50ページ40– 41 – Pyörintänopeus on valittava ennen kuin ruuvaaminen aloitetaan. (Kuva. 6) Lukitsin···(B) Aseta lukitsin asentoon LOCK aina käytön jälkeen ja ennen varastointia. (Kuva. 7) Akkupaketti (EY9025)···(E) Purista akkupaketin irrotuspainikkeita molemmilta puolilta ja irrota akku työkalusta. Lataa akku akkulaturilla EY0225. Kun lataus on suoritettu (1 tunti) irrota akku laturista ja kytke se työkaluun. Kun työkalua käytetään erittäin kylmissä tai kuumissa olosuhteissa, yksi lataus kestää lyhyemmän ajan. (Kuva. 8) Akun kestoikä Kestoikä on Iyhyempi, jos lataus tapahtuu useammin, ja olosuhteet voivat vaikuttaa kestoikään. Jos käyttöaika on erittäin Iyhyt kunnollisen latauksen jälkeen, vaihda akku uuteen. HUOM: • Kun työkalua käytetään erittäin kylmissä tai kuumissa olosuhteissa, yksi lataus kestää Iyhemmän ajan. Akkujen kierrätys Ympäristön suojelua ja materiaalien kierrätystä silmällä pitäen on varmistettava, että akku toimitetaan käyttöiän lopussa asianmukaiseen jätteiden käsittelykeskukseen. Latauslaite···(I) VAROITUS: Kun lataat akkupakettia ensimmäistä kertaa, tai pitkällisen säilytyksen jälkeen, lataa sitä noin 24 tunnin ajan, jotta akun täysi kapasiteetti saadaan käyttöön. EY0225

1. Kytke latauslaite verkkovirtaan.

HUOM: • Kipinöitä voi ilmetä kun työnnettäessä pistoke vaihtovirtapistokkeeseen, mutta se ei aiheita ongelmia turvallisuuden suhteen.

3. Latausvalo palaa jatkuvasti latauk-

sen alettua. Akun latauduttua täysin katkeaa lataus automaattis- esti.

Mikäli akku on kuumentunut esim, raskaan kuormituksen vuoksi syttyy keltainen valo ja palaa kunnes akku on jäähtynyt latauslämpötilaan. Lataus alkaa tämän jälkeen automaattisesti.

4. Kun latas on valms alkaa

punainen valo vilkkua nopeasti.

5. Mikäli akku, jossa on täysi lataus,

laitetaan laturiin saattaa latausvalo syttyä hetkeksi ja alkaa vilkkua hitaasti. Jonkin ajan kuluttua alkaa latausvalo vilkkua nopeasti täyden latauksen merkiksi.

6. Milkäli laurin latausvalo (punainen)

ei ala vilkkua hitaasti laturin verkkoon kytkettäessä ja/tai latausvalo ei sammu normaalin latausajan puitteissa, ottakaa yhteys valtuutettuun huoltoliik- keeseen. HUOM:

• Kun kylmää akkua (lämpötilaltaan 5°C tai alle) ladataan lämpimässä huoneessa, on akkua säilytettävä huoneessa vähintään tunnin ajan ja se ladataan vasta akun lämmettyä huoneenlämpöiseksi. (Ohjeen noudattamatta jättäminen voi alentaa latauksen tasoa.)

• Anna laturin jäähtyä ladatessasi kahta tai useampaa akkua peräkkäin. VAROITUS:

• Älä käytä moottorin generaattoria virtalähteenä.

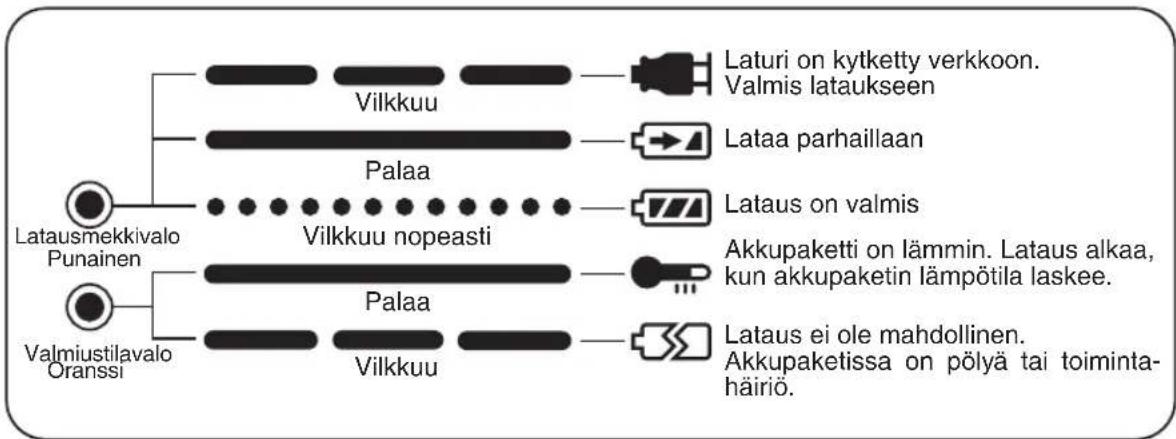

• Irrota laturi sähköverkosta,kun sitä ei käytetä. Eteen/taakse valitsin···(C) Katso merkintöjä laitteessa. (Kuva. 5) Nopeudenvalintakytkin···(A) Tämän työkalun käytön tehostamiseksi on käytettävissä kaksi pyörintänopeutta. Riippuen käyttötarkoituksesta voidaan valita joko suuri tai pieni nopeus. LOW HIGH 200 /min (rpm.)600 /min (rpm.)voimakasheikko 6225.p40-42FN05.06.010:50ページ41– 42 – III LAMPUN MERKITYKSET Malli

TEKNISET TIEDOT PÄÄLAITE AKKUPAKETTI Akun säilytys Ni-Cd -akkuAkun jännite 3,6V tasavirta (1,2V × 3kennoa) Malli (akkutyyppi)EY9025 AKKULATURI MalliEY0225Paino0,6kg (1,3 lbs)LatausaikaOminaisuusPoraaminenRuuvin kiertäminenEY6225PuuruuviMetalliTasavirtamoottori 3,6V MoottoriALHAINEN: 200/min (rpm)KORKEA: 600/min (rpm)Ei kuormitusnopeutta3,0Nm (30kgf-cm, 26in-lbs)Suurin kytkinvääntö296mm (11-21/32″)Koko pituus0,5kg (1,1lbs)Paino (sis. akkupaketin)ALHAINEN: 4,4Nm (45kgf-cm, 39in-lbs)KORKEA: 1,5Nm (15kgf-cm, 13in-lbs)Suurin vääntöKoneruuviM2,5-M5V2mm (5/64″) V3,8 × 38mm (5/32″× 1-29/64″) 2,4V 3,6VTAVALLINENLATAUSAIKANOIN 15 min.EY9021 EY9025 VilkkuuPalaaVilkkuu nopeastiPalaaVilkkuuLaturi on kytketty verkkoon.Valmis lataukseenLataa parhaillaanLataus on valmisAkkupaketti on lämmin. Lataus alkaa, kun akkupaketin lämpötila laskee.Lataus ei ole mahdollinen. Akkupaketissa on pölyä tai toiminta- häiriö.LatausmekkivaloPunainenValmiustilavaloOranssi HUOM: Katso uusimmasta yleisesitteestä tiedot tälle laturille sopivista akuista. 6225.p40-42FN05.06.010:50ページ42– 43 –
