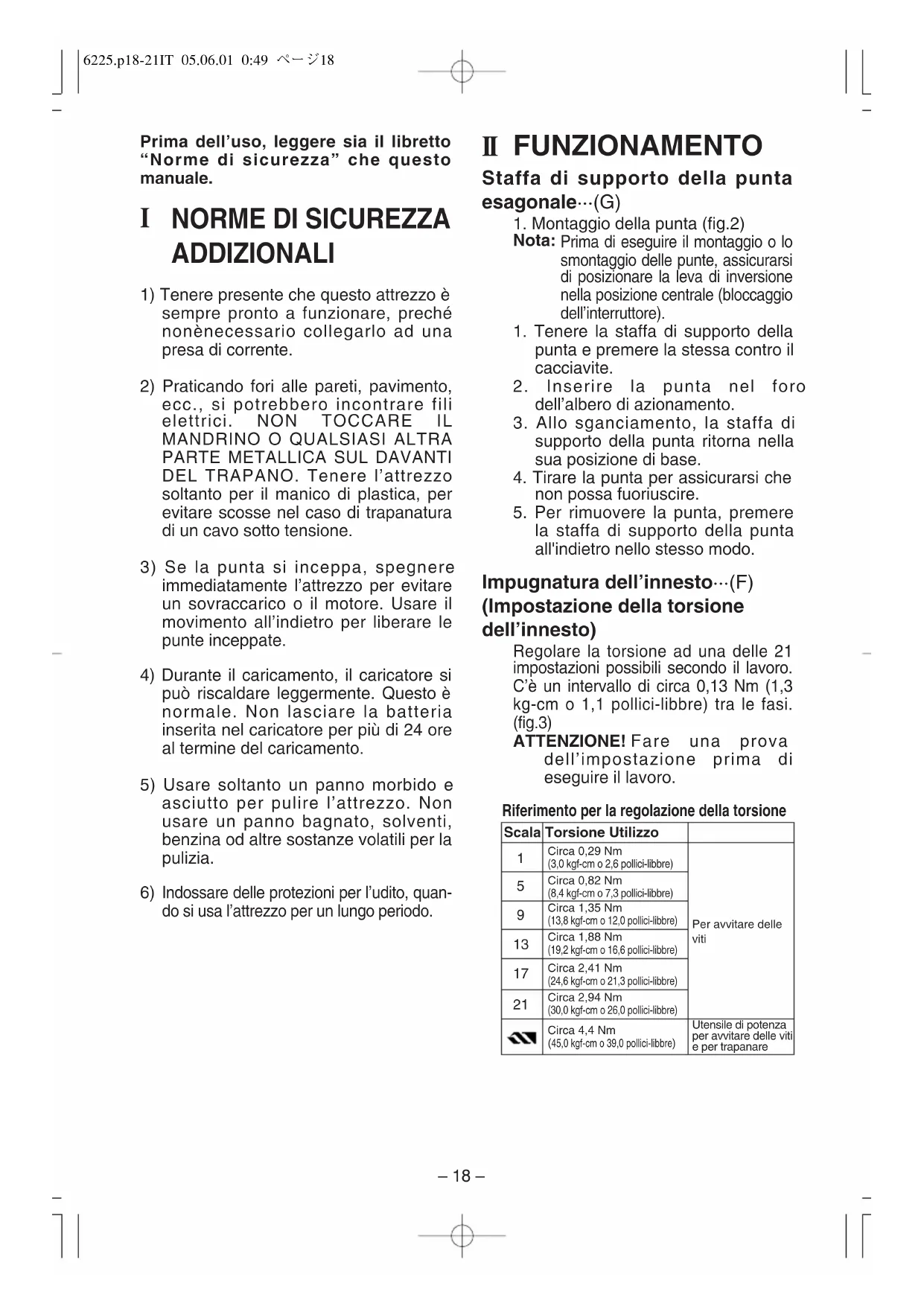

FUNZIONAMENTO Staffa di supporto della punta esagonale···(G)

1. Montaggio della punta (fig.2)

Nota: Prima di eseguire il montaggio o lo smontaggio delle punte, assicurarsi di posizionare la leva di inversione nella posizione centrale (bloccaggio dell’interruttore).

1. Tenere la staffa di supporto della

punta e premere la stessa contro il cacciavite.

2. Inserire la punta nel foro

dell’albero di azionamento.

3. Allo sganciamento, la staffa di

supporto della punta ritorna nella sua posizione di base.

4. Tirare la punta per assicurarsi che

non possa fuoriuscire.

5. Per rimuovere la punta, premere

la staffa di supporto della punta all'indietro nello stesso modo. Impugnatura dell’innesto···(F) (Impostazione della torsione dell’innesto) Regolare la torsione ad una delle 21 impostazioni possibili secondo il lavoro. C’è un intervallo di circa 0,13 Nm (1,3 kg-cm o 1,1 pollici-libbre) tra le fasi. (fig.3) ATTENZIONE! Fare una prova dell’impostazione prima di eseguire il lavoro. Scala Torsione Utilizzo

Circa 0,29 Nm (3,0 kgf-cm o 2,6 pollici-libbre)Circa 0,82 Nm (8,4 kgf-cm o 7,3 pollici-libbre)Circa 1,35 Nm (13,8 kgf-cm o 12,0 pollici-libbre)Circa 1,88 Nm (19,2 kgf-cm o 16,6 pollici-libbre)Circa 2,41 Nm (24,6 kgf-cm o 21,3 pollici-libbre)Circa 2,94 Nm (30,0 kgf-cm o 26,0 pollici-libbre)Per avvitare delle viti Circa 4,4 Nm 45,0 kgf-cm o 39,0 pollici-libbre Utensile di potenzaper avvitare delle vitie per trapanare Riferimento per la regolazione della torsione Prima dell’uso, leggere sia il libretto “Norme di sicurezza” che questo manuale.

1) Tenere presente che questo attrezzo è

sempre pronto a funzionare, preché nonènecessario collegarlo ad una presa di corrente.

2) Praticando fori alle pareti, pavimento,

ecc., si potrebbero incontrare fili elettrici. NON TOCCARE IL

DEL TRAPANO. Tenere l’attrezzo soltanto per il manico di plastica, per evitare scosse nel caso di trapanatura di un cavo sotto tensione.

3) Se la punta si inceppa, spegnere

immediatamente l’attrezzo per evitare un sovraccarico o il motore. Usare il movimento all’indietro per liberare le punte inceppate.

4) Durante il caricamento, il caricatore si

può riscaldare leggermente. Questo

normale. Non lasciare la batteria inserita nel caricatore per più di 24 ore al termine del caricamento.

5) Usare soltanto un panno morbido e

asciutto per pulire l’attrezzo. Non usare un panno bagnato, solventi, benzina od altre sostanze volatili per la pulizia.

Se si usa l’apparecchio ad alte veloc- ità, impostate la scala su 10 o meno. (Il funzionamento si arresta quando si raggiunge la torsione massima di 1,5 Nm (15 kgf-cm), se la scala è impostata su di un valore superiore.)

La funzione di spegnimento automatico può risultare inoperabile quando si usa l’apparecchio su scale alte e la carica delle batterie si indebolisce. In tal caso, ricaricare le batterie. Nota: Il grafico offre solo valori di riferimento. L’impostazione della torsione può differire dai materiali, tipi di vite ecc. Fate la prova della torsione a seconda delle specifiche condizioni prima dell’uso. Funzione di bloccaggio punta

1. Con l’interruttore in posizione OFF la

punta è bloccata in posizione e l’attrezzo può essere usato come cacciavite manuale (fino a 150 kg-cm). C’è un po’, di gioco nel mandrino, ma questo non è un difetto. (Fig. 4) Interruttore principale (ON/OFF)

• ··(C) Premere la metà superiore dell’interruttore per la rotazione in avanti, o la metà inferiore dell’interruttore per la rotazione all’indietro. (fig.5) Selettore di velocità···(A) Scegliere la velocità bassa o alta a seconda dell’impiego. LOW HIGH 200/min (rpm) 600/min (rpm) Forte Inferiore Dispositivo di blocco dell’interruttore principale···(B) Dopo l’uso, regolare il dispositivo di blocco dell’interruttore principale nella posizione di blocco per evitare attivazioni accidentali. (fig.7) Pacco batteria (EY9025)···(E)

1. Per collegare il pacco batteria:

Inserire il pacco batteria. ll pacco batteria scatta in posizione per indicare che è stato collegato correttamente.

2. Per rimuovere il pacco batteria:

Premere le due linguette sui lati del pacco batteia. Fare scorrere in fuori il pacco batteria dal corpo dell’attrezzo. (fig.8) Durata del pacco batteria Le pile ricaricabili posseggono una durata limitata. Se il tempo di funzionamento diventa estremamente breve dopo la ricarica, sostituire il pacco batteria con uno nuovo. Nota: • L’uso in condizioni ambientali estremamente calde o fredde, riduce la capacità di funzionamento della carica. Riciclaggio delle batterie Per la salvaguardia dell’ambiente e il riciclaggio dei materiali, gettarle via negli appositi contenitori predisposti dall’ente preposto alla raccolta dei rifiuti, se presente nel proprio paese. Per la Svizzera Ritorn are la pila usate al negozio. Caricabatteria···(I) Nota: Quando caricate il pacco batteria per la prima volta o dopo un lungo periodo di immagazzinaggio, caricate lo stesso per circa 24 ore per assicurarvi che le batterie raggiungano la loro massima capacità. PRECAUZIONE! Controllare il selettore di velocità prima dell’uso. PRECAUZIONE! (fig.6) 6225.p18-21IT05.06.010:49ページ19– 20 – EY0225

1. Collegare il caricatore alla presa di

corrente. Nota: • si potrebbero produrre delle scintille quando si inserisce la presa nella fonte di alimentazione CA, ma ciò non comporta problemi in termini di sicurezza.

2. Inserire saldamente il pacco

batteria nel caricabatteria.

3. Durante la ricarica, la spia di carica

si accende. Quando la ricarica è stata completata, un interruttore elettronico interno scatta automaticamente per evitare la sovraccarica. (fig.9)

• La ricarica non avviene se il pacco batteria è caldo (per asampio, subito dopo l’uso per un lavoro pesante). La spia arancione di attesa rimane accesa finché il caricabatteria non diventa freddo. La ricarica comincia poi automaticamente.

4. Quando la ricarica è stata

completata, la spia di carica comincia a lampeggiare velocemente.

5. Se si inserisce un pacco batteria

completamente carica nel caricatore, la lampada di caricamento si illumina, dopodiché inizia a lampeggiare lentamente. Dopo alcuni minuti, la lampada di caricamento `rapidamente per indicare che la carica è stata completata.

6. Se la lampada di caricamento non si

dovesse illuminare immediatamente dopo aver collegato il caricatore oppure se la stessa non si dovesse spegnere dopo il tempo di caricamento standard, rivolgetevi ad un rivenditore standard. Nota:

• Se dovete caricare una batteria fredda (di circa 5°C o meno) in una stanza calda, lasciate la batteria nella stanza per almeno un’ora e caricatela quando si è riscaldata con la temperatura ambientale. (Altrimenti potrebbe non caricarsi completamente.)

• Lasciate raffreddare il caricatore quando caricate più di due pacchi batterie consecutivamente. PRECAUZIONE:

• Non usate l’energia fornita da un generatore a motore.

• Scollegare il caricatore quando non è usato. 6225.p18-21IT05.06.010:49ページ20– 21 – III

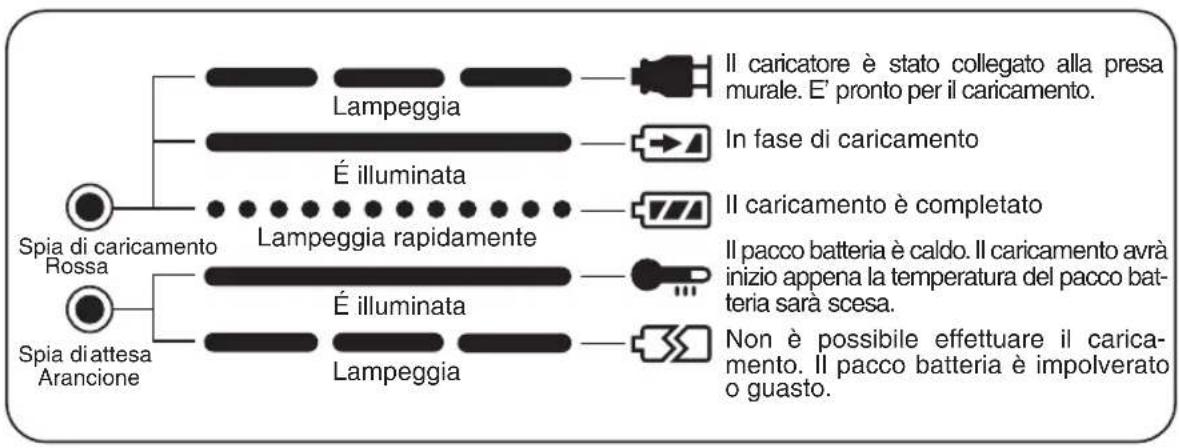

INDICAZIONE DELLA SPIA

SPECIFICHE UNITA’ PRINCIPALE PACCO BATTERIA Batteria di accumulatori Batteria Ni-CdTensione della batteria3,6V CC (1,2V × 3elementi)Modello (tipo di batteria) EY9025

CARICA DELLA BATTERIA

Modello EY0225 Peso 0,6kg (1,3 lbs)Tempo di caricamentoCapacitàTrapanaturaAvvitare concacciaviteEY6225Vite per legnoPer metalliDC Motor 3,6VMotoreBasso (LOW): 200/min (rpm)Alto (HIGH): 600/min (rpm)Nessuna velocità del carico3.0Nm (30k f-cm, 26in-lbs) Capacità del mandrino296mm (11-21/32″)Lunghezza totale 0,5k
