T.Racing Scuderia Ferrari Edition - Koptelefoon THRUSTMASTER - Gratis gebruiksaanwijzing en handleiding

Producttype	Stuurwiel met force feedback
Merk	Thrustmaster
Model	T-GT Scuderia Ferrari Edition
Compatibiliteit	PlayStation 4, pc
Rotatiehoek	1080 graden
Motor	Dubbele motor met force feedback
Effectensysteem	T-DFB (compatibel met PS4 GT-modus)
Quick Release	Thrustmaster Quick Release (verwijderbare stang)
Aantal knoppen	25 actieknoppen + 4 draaiknoppen + 2 mini-sticks + richtingskruis
Inclusief pedalen	Ja, 3 verstelbare metalen pedalen (gas, rem, koppeling)
Pedaalinstellingen	Hoogte, afstand, helling, conische remmodule
Voeding	Externe T-TURBO-voeding, 100-240V AC
Aansluitingen	Verwisselbare USB, pedaalconnector, TH8A shifter-connector
Ventilatie	Interne ventilator met automatische koeling
Kalibratie	Automatisch (stuurwiel en pedalen)
Firmware-update	Via pc (support.thrustmaster.com)
Gewicht (ongeveer)	Ongeveer 5 kg (stuur + basis + pedalen)
Onderhoud	Reinigen met een zachte droge doek. Gebruik geen oplosmiddelen.
Veiligheid	Speel niet op blote voeten. Buiten bereik van kinderen houden. Loskoppelen bij een storing.
Garantie	2 jaar (EU), 1 jaar (andere landen)

Veelgestelde vragen - T.Racing Scuderia Ferrari Edition THRUSTMASTER

Hoe installeer ik het stuurwiel op een cockpit?

Gebruik de 2 M6-schroeven (meegeleverd) met de ringen en bevestigingskussentjes. Plaats de basis op de tafel, schroef in de schroefdraad onder het stuur. Verwijder de schuimrubbers onder de basis niet.

Hoe installeer ik het stuur op de basis?

Lijn de pijlen op de connectoren uit, draai de Quick Release-ring tegen de klok in, draai vervolgens het stuur rechtsom vast. Draai het kleine bevestigingsschroefje niet te vast.

Hoe keer ik de gas- en koppelingspedalen om?

Houd de MODE-knop 2 seconden ingedrukt. Het lampje verandert van rood (normaal) naar groen (omgekeerd). De omkering wordt in het geheugen opgeslagen.

Wat moet ik doen als het stuur niet correct kalibreert?

Zet het systeem uit, koppel alle kabels los, sluit eerst de pedalen aan, dan de voeding en de USB, zet het weer aan. Raak het stuur niet aan tijdens de kalibratie.

Hoe werk ik de firmware van het stuur bij?

Sluit het stuur aan op een pc via USB, ga naar support.thrustmaster.com, sectie Stuurwielen / T-GT, download en volg de instructies.

Wat is de stand van de USB-schakelaar om GT Sport te spelen?

Zet voor GT Sport en toekomstige GT-games de schakelaar op GT. Zet voor andere PS4-games op OTHER. Op pc altijd op OTHER.

Hoe stel ik de hoogte van de pedalen in?

Gebruik de meegeleverde 2,5 mm inbussleutel om de 2 schroeven van de pedaalkop los te draaien, kies de gewenste hoogte uit de gaten en draai ze weer vast.

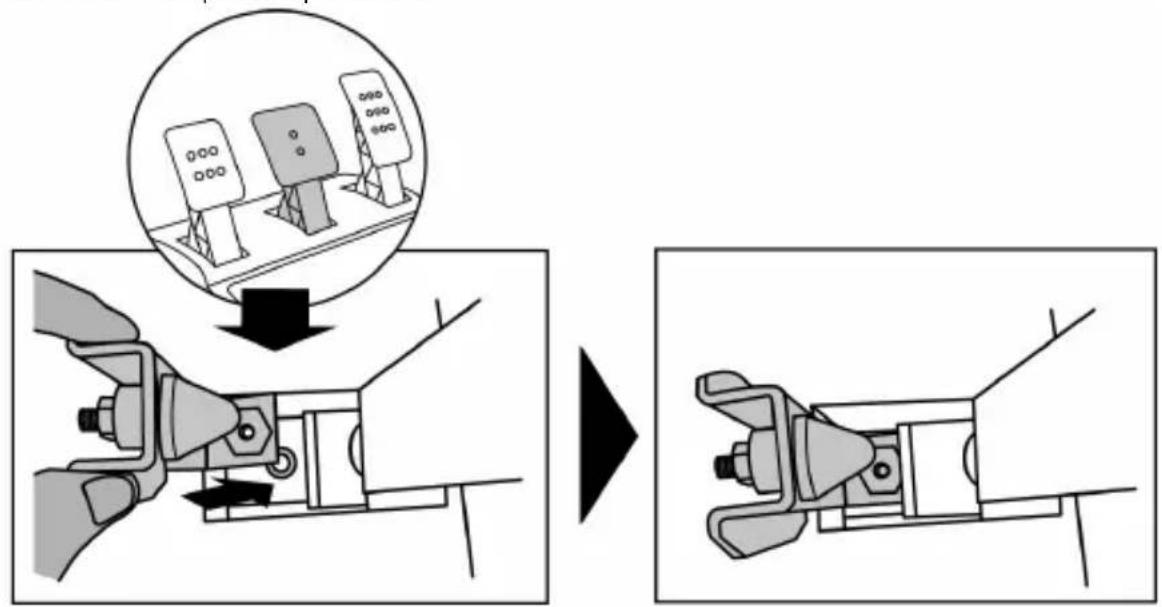

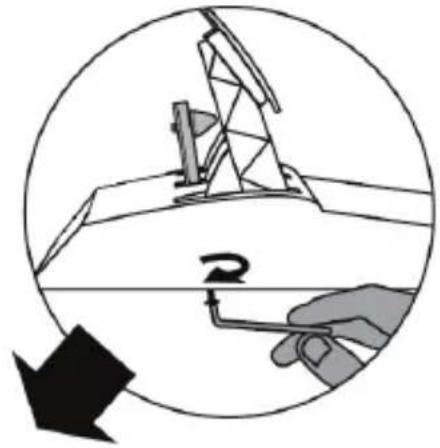

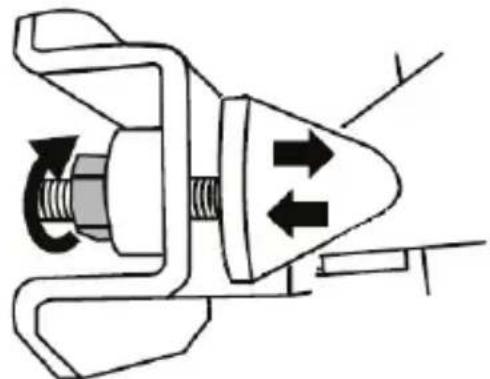

Hoe installeer ik de Conical Rubber Brake-module?

Schroef de conische aanslag op de metalen houder, voeg de stelmoer toe, plaats het geheel aan de achterkant van de remarm, bevestig met de centrale schroef met behulp van de inbussleutel.

De ventilator van de basis stopt soms, is dat normaal?

Ja, de ventilator start bij het inschakelen en stopt na een paar minuten inactiviteit als de temperatuur laag is. Hij start weer zodra u het stuur beweegt.

Is het product compatibel met een TH8A-shifter?

Ja, de basis heeft een speciale connector voor de TH8A-versnellingsbak (apart verkrijgbaar). Sluit deze aan op connector (20) aan de achterkant.

GEBRUIKSAANWIJZING T.Racing Scuderia Ferrari Edition THRUSTMASTER

Om er zeker van te zijn dat het T-GT-racestuur correct werkt met games, moet u mogelijk de automatische updates voor de games installeren (beschikbaar wanneer het systeem met internet is verbonden).

TECHNISCHE SPECIFICATIES

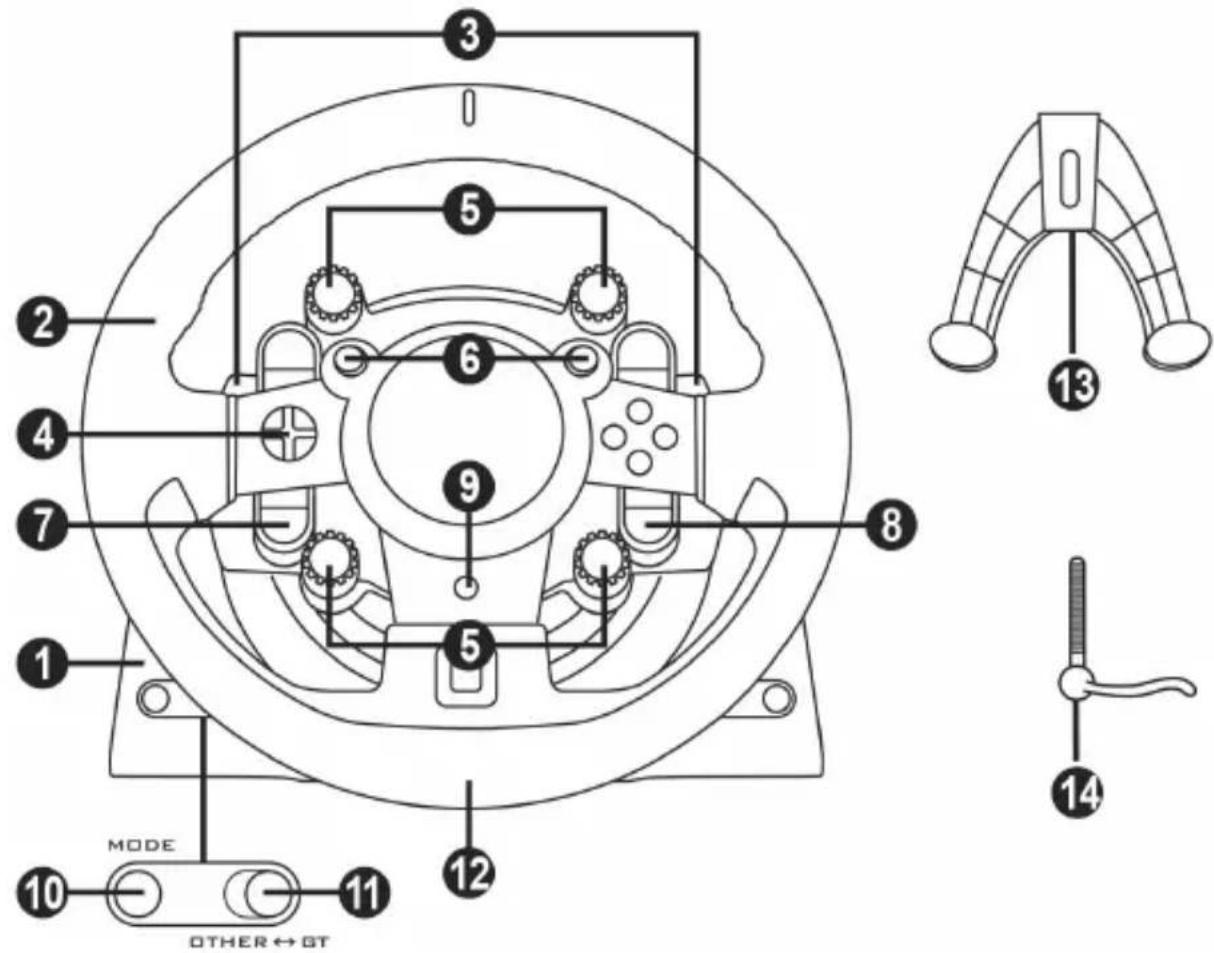

1 T-GT-voet 2 T-GT-stuur 3 2 sequentiële schakelflippers (op- en terugschakelen) 4 Richtingsknoppen 5 4 draaischakelaars met druk-functie (compatibel met PS4™-systeem in GT-modus en op de PC*) 6 2 mini-sticks (compatibel met het PS4™-systeem in GT-modus en op de PC*) 7 SHARE-knop

8 OPTIONS-knop 9 PS-knop 10 MODE-knop + rood/groen-indicator 11 Ingebouwde USB-schuifschakelaar: OTHER / GT 12 Groot schroefgat (voor bevestigingssysteem en -schroef) 13 Bevestigingssysteem 14 Metalen bevestigingsschroef

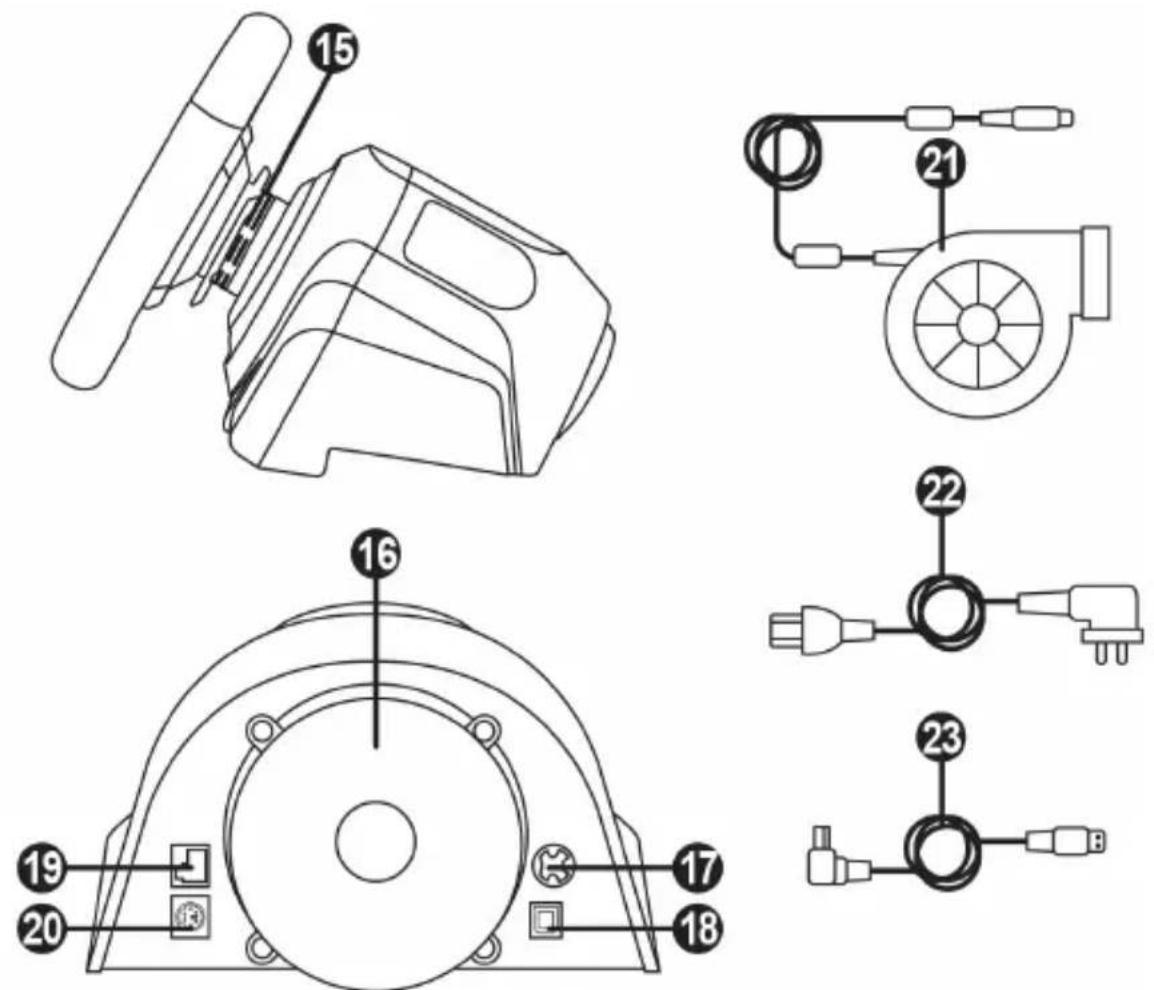

15 Thrustmaster Quick Release 16 T-DFB-effectensysteem (alleen compatibel met het PS4™-systeem in GT-modus) 17 Connector voor T-TURBO-voeding 18 Connector voor verwijderbare USB-kabel 19 Connector voor pedaalset

20 Connector voor TH8A-pook (pook wordt apart verkocht) 21 T-TURBO-voeding 22 Kabel voor voeding 23 Verwijderbare USB-kabel

HET RACESTUUR AANSLUITEN OP EEN STOPCONTACT: LEES DEZE INFORMATIE AANDACHTIG DOOR

Sluit de voeding van de T-TURBO nooit aan op een stopcontact met een ander voltage dan waarvoor de voeding geschikt is. Het voltage van de T-TURBO-voeding staat vermeld op het etiket boven de vrouwtjesconnector voor de voedingskabel.

Sluit nooit een andere voeding dan de voeding van de T-TURBO aan op de T-GT-voet, zelfs als de connector compatibel is. Sluit bijvoorbeeld nooit de voeding van het T500 RS-stuur aan op de T-GT-voet.

WAARSCHUWINGEN

Lees, voordat u dit product gebruikt, deze handleiding zorgvuldig door en bewaar hem om eventueel op een later tijdstip te kunnen raadplegen.

Waarschuwing – Elektrische schok

* Berg dit product op een droge plek op, uit de zon en stofvrij. * Trek nooit te hard aan een kabel of connector en zorg dat er geen knikken in kabels komen. * Mors geen vloeistoffen op het product of op een connector.

* Veroorzaak geen kortsluiting.

* Haal het product nooit uit elkaar, gooi het niet in het vuur en stel het niet bloot aan hoge temperaturen.

* Gebruik geen andere netstroomkabel dan de kabel die bij het racestuur is meegeleverd.

* Gebruik de netstroomkabel nooit als de kabel, de stekkers of de connectoren beschadigd, gespleten of gebroken zijn.

* Controleer dat de netstroomkabel correct is aangesloten op het stopcontact en correct is aangesloten op de achterzijde van de voet van het racestuur.

* Maak het stuur niet open. Er bevinden zich geen onderdelen in die door de gebruiker onderhouden of gerepareerd moeten worden. Alle reparaties dienen te worden uitgevoerd door de fabrikant, haar bevoegde vertegenwoordiger of een gekwalificeerd technicus.

* Gebruik alleen hulpstukken en accessoires die door de fabrikant zijn goedgekeurd.

* Als het racestuur zich vreemd gedraagt, bijvoorbeeld door rare geluiden te maken, heet te worden of te stinken, stop dan onmiddellijk met het gebruik, haal de stekker uit het stopcontact en maak alle andere kabels los.

* Als het racestuur langere tijd niet wordt gebruikt, haal dan de stekker uit het stopcontact.

* Het stopcontact moet in de buurt van de apparatuur zijn en goed bereikbaar zijn.

Ventilatieopeningen

Blokkeer nooit de ventilatieopeningen op de voet van het stuur. Aanwijzingen voor optimale ventilatie:

* Plaats de voet van het stuur minimaal 10 cm van een muur. * Plaats de voet niet in een krappe ruimte. * Leg nooit iets over de voet heen. * Zorg dat de ventilatieopeningen stofvrij blijven.

Om veiligheidsredenen mogen de pedalen nooit met blote voeten of alleen met sokken aan worden bediend.

THRUSTMASTER® WIJST ELKE VERANTWOORDELIJKHEID AF IN GEVAL VAN LETSEL ALS GEVOLG VAN HET GEBRUIK VAN DE PEDAALSET ZONDER SCHOENEN TE DRAGEN.

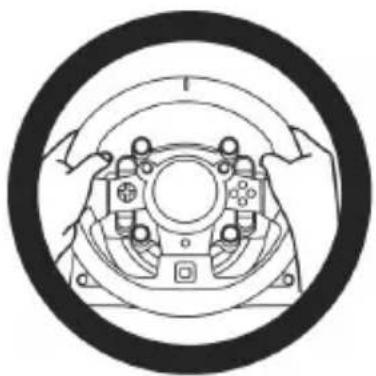

Waarschuwing - Mogelijk letsel ten gevolge van Force Feedback en repetitieve

bewegingen

Gamen met een Force Feedback-stuur kan leiden tot pijn in de gewrichten of de spieren. Hoe voorkomt u problemen:

* Vermijd langdurige gamesessies. * Neem na elk uur gamen een pauze van 10 tot 15 minuten. * Stop met gamen bij last van vermoeidheid of pijn in handen, polsen, armen, voeten of benen, en rust een paar uur voordat u weer verder gaat met gamen.

Waarschuwing - Mogelijk letsel ten gevolge van Force Feedback en repetitieve

bewegingen (vervolg)

* Stop al het gamen als de hierboven beschreven symptomen van pijn of ongemak blijven aanhouden tijdens het gamen en raadpleeg een huisarts. * Houd het stuur, de voet en de pedaalset buiten het bereik van kinderen. * Houd tijdens het gamen altijd twee handen aan het stuur op de juiste stand en laat het stuur nooit helemaal los. * Zorg er tijdens het gamen voor dat handen of vingers nooit in de buurt van of onder de pedalen of de pedaalset komen. * Steek tijdens het kalibreren en gamen nooit een vinger, hand of arm door de openingen van het racestuur. * Zorg er voor dat de voet van het racestuur stevig vast zit, zoals beschreven in deze handleiding.

Product mag alleen verplaatst worden door gebruikers van 16 jaar of ouder

ZWAAR PRODUCT

Wees voorzichtig en laat het product niet op uzelf of iemand anders vallen!

ALTIJD NOOIT NOOIT

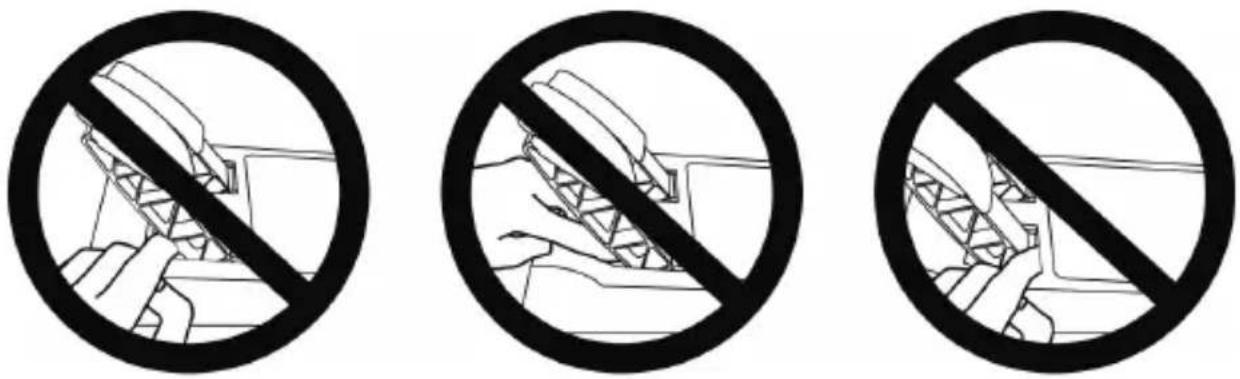

Waarschuwing – Pedaalset beknellingsgevaar bij gebruik

* Houd de pedaalset buiten het bereik van kinderen. * Houd tijdens het gamen nooit uw vingers op of in de buurt van de zijkanten van de pedalen. * Houd tijdens het gamen nooit uw vingers op of in de buurt van de achterkant van de pedalen. * Houd tijdens het gamen nooit uw vingers op of in de buurt van de voorkant van de pedalen.

NOOIT NOOIT NOOIT

Waarschuwing – Pedaalset beknellingsgevaar bij gebruik

* Berg de pedaalset op een veilige plaats op, buiten het bereik van kinderen.

DE FIRMWARE VAN HET RACESTUUR BIJWERKEN

De firmware in de voet van het racestuur kan worden bijgewerkt naar een nieuwere verbeterde versie wanneer een dergelijke versie beschikbaar komt.

Om de huidige versie van de firmware van het racestuur weer te geven en deze bij te werken indien gewenst: ga op een PC naar http://support.thrustmaster.com. Klik op Racesturen / T-GT, selecteer Firmware en volg de instructies voor het downloaden en installeren.

Belangrijke opmerking:

Op een PC moet de USB-schuifschakelaar (11) op de voet van het racestuur altijd in de stand OTHER staan.

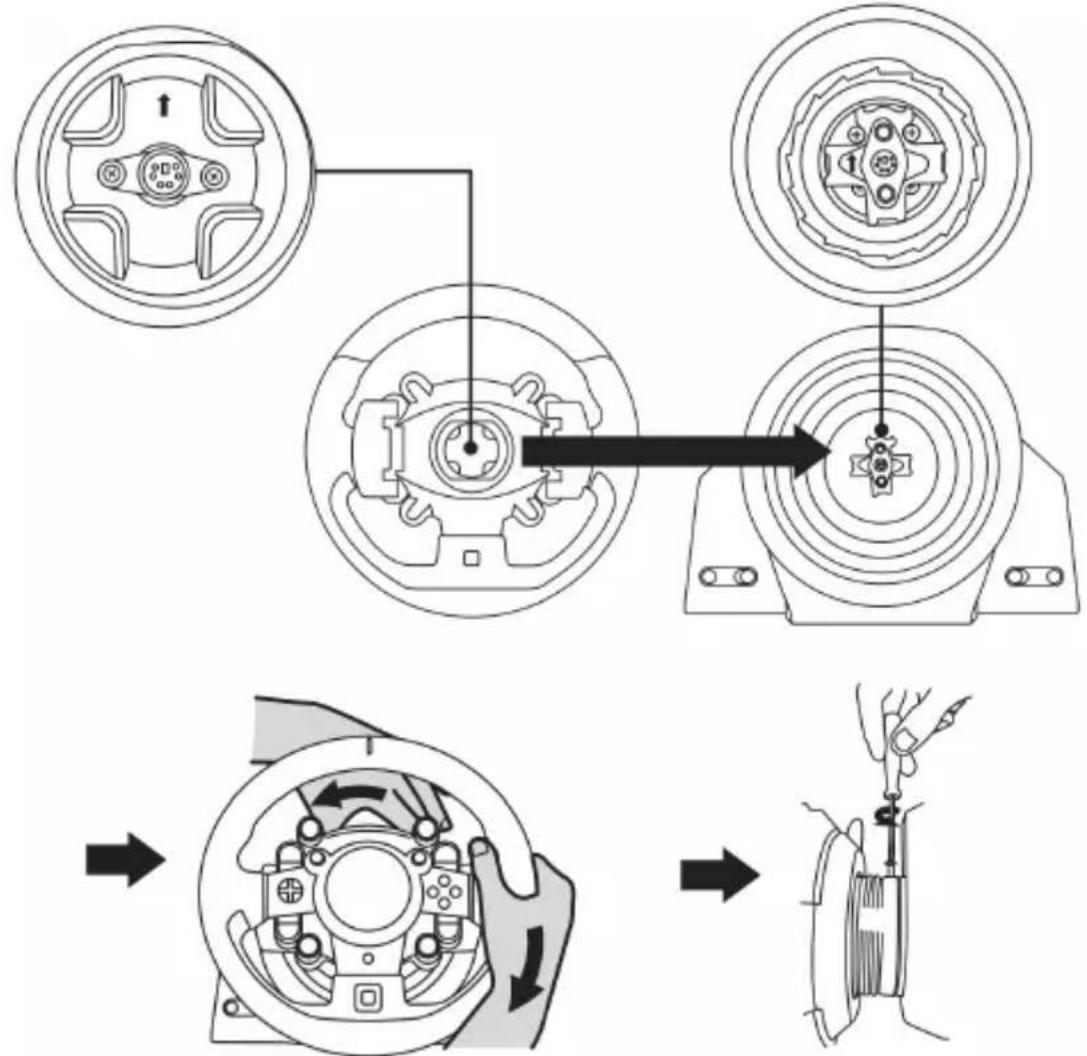

HET RACESTUUR INSTALLEREN OP DE VOET

Positioneer de connectoren met behulp van de pijlen:

Connector op voet (1): pijl die omhoog wijst

Connector op stuur (2): pijl die omhoog wijst

Draai zodra de connectoren correct zijn gepositioneerd de ring van de Thrustmaster Quick Release (15) op zijn plaats tegen de wijzers van de klok in terwijl u het racestuur vasthoudt (2).

Draai vervolgens de ring zo strak mogelijk vast door deze op zijn plaats te houden en het stuur met de wijzers van de klok mee te draaien.

Zodra u het racestuur hebt geïnstalleerd, draait u het 180° om (kijkend naar het stuur, moet het GT-logo nu ondersteboven staan) voor toegang tot de kleine bevestigingsschroef onder op de Thrustmaster Quick Release (15). Gebruik een grote kruiskopschroevendraaier om de kleine bevestigingsschroef met de wijzers van de klok mee vast te draaien (gebruik geen overmatige kracht).

Draai bij het gebruik van een kruiskopschroevendraaier de kleine bevestigingsschroef niet te vast aan! Stop met het aandraaien van de schroef zodra u enige weerstand voelt.

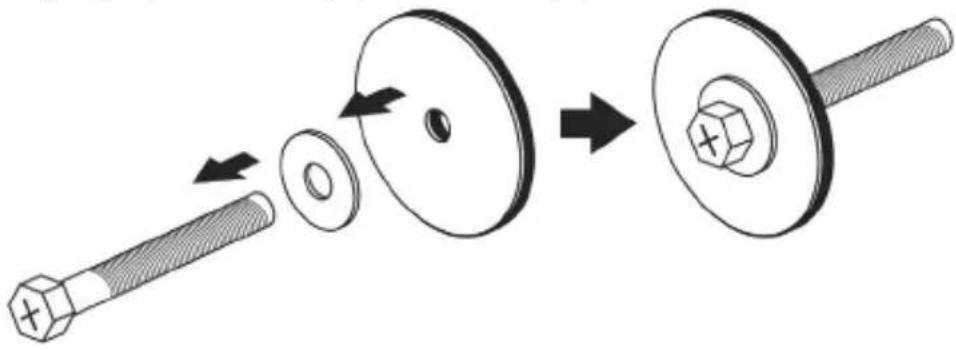

De voet van het racestuur aan een cockpit bevestigen

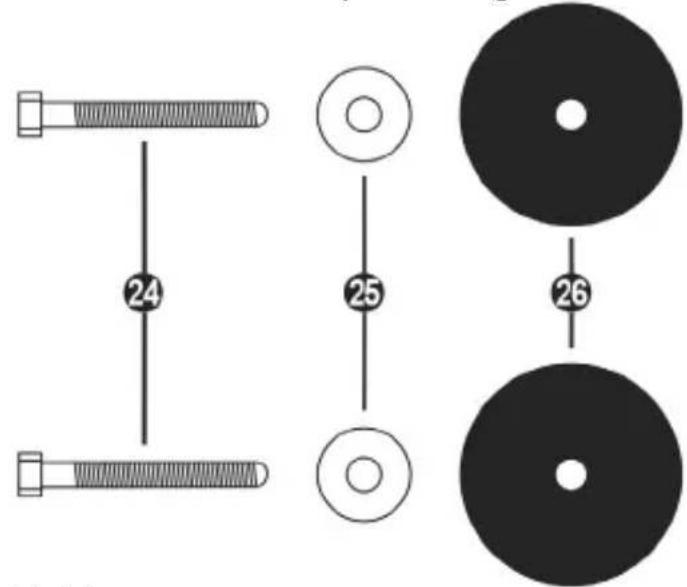

24 2 M6-boutjes met kruiskop 25 2 ringetjes 26 2 montageringen (metalen voorzijde, rubber achterzijde)

1. Steek de M6-boutjes (24) eerst door de ringetjes (25) en vervolgens door de montageringen met de rubber zijde naar achter wijzend (26).
2. Plaats de voet van het racestuur op het cockpitpaneel.
3. Gebruik een 10 mm steeksleutel of een kruiskopschroevendraaier om de boutjes met de ringen van de cockpitbevestigingskit vast te schroeven op het cockpitpaneel en in de 2 kleine schroefdraden onderop het stuur.

LET OP:

• Verwijder nooit het schuimrubber aan de onderkant van de voet van het racestuur. Dit schuimrubber versterkt de werking van het T-DFB-systeem wanneer het stuur is aangesloten.
• De rubber zijdes van de montageringen (26) moeten absoluut richting cockpitpaneel wijzen = monteer de montageringen nooit verkeerd om!

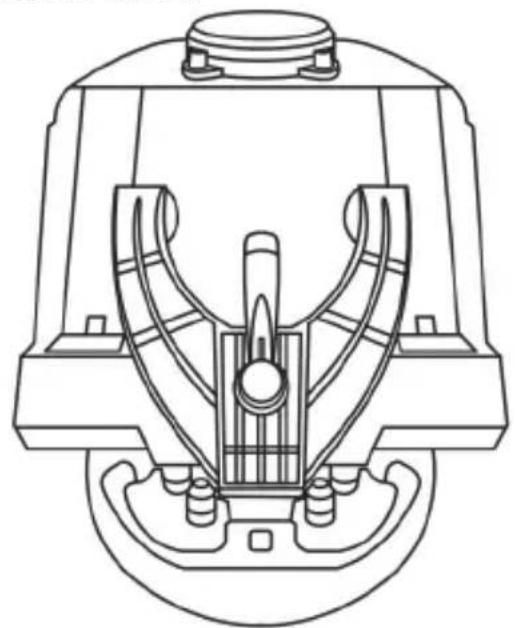

Het racestuur op een tafel of werkblad bevestigen

1. Plaats het racestuur op een tafel of een ander horizontaal, vlak en stabiel oppervlak.
2. Plaats de bevestigingsschroef (14) in het bevestigingssysteem (13) en draai de schroef aan (tegen de klok in) zodat deze vast komt te zitten in het schroefgat (12) onder het racestuur en het stuur volledig stabiel is.

ALTIJD NOOIT

• Draai de schroef nooit in het racestuur zonder het bevestigingssysteem! (Daarmee kunt u het racestuur beschadigen).
• Verwijder nooit het schuimrubber aan de onderkant van de voet van het racestuur. Dit schuimrubber versterkt de werking van het T-DFB-systeem wanneer het stuur is aangesloten.

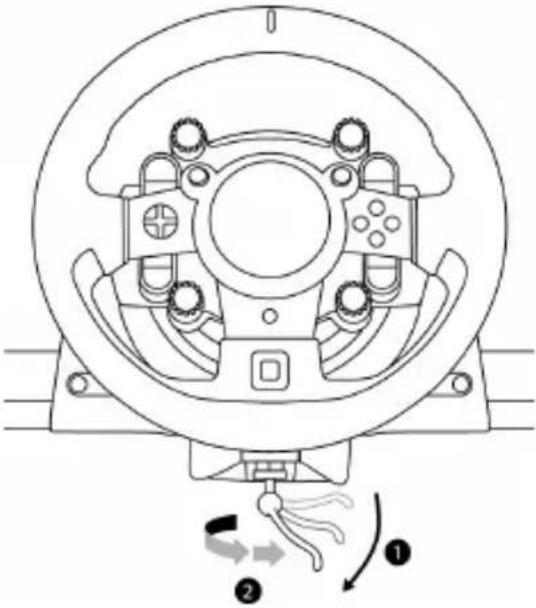

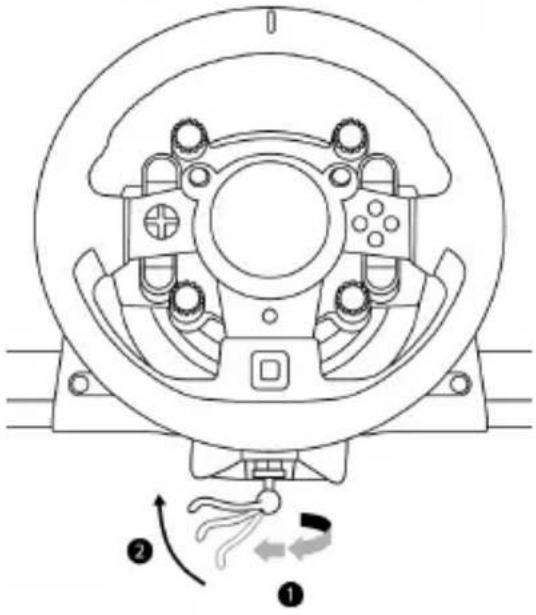

BEVESTIGEN / VERWIJDEREN	RICHTING
Vastdraaien:Draai de schroef linksom vast (tegen de wijzers van de klok in).
Losdraaien:Draai de schroef rechtsom los (met de wijzers van de klok mee).

HET RACESTUUR CONFIGUREREN VOOR DE PS4™

1. Sluit de pedaalset aan op de connector (19) aan de achterkant van de voet van het racestuur.
2. Sluit de T-TURBO-voeding (21) aan op de connector (17).
3. Sluit de kabel (22) van de voeding aan op de T-TURBO-voeding, en sluit de kabel aan op een stopcontact met het juiste voltage.
4. Zet de USB-schuifschakelaar (11) in de stand "OTHER" of "GT", afhankelijk van de gebruikte PS4™-game.
5. Sluit de verwijderbare USB-kabel (23) aan op de connector (18) en op een van de USB-poorten op het PS4™-systeem.
6. Zodra het PS4™-systeem stroom krijgt, kalibreert het stuur zichzelf.
7. Druk op de PS-knop (9) op het racestuur en meld u aan op uw Sony Entertainment Network account zodat uw stuur correct gaat werken.

Nu kan er gespeeld worden!

Belangrijke opmerkingen:

• Om uw stuur correct te laten werken moet u eerst op de PS-knop (9) op het stuur drukken. Vergeet dit niet.
• De USB-schuifschakelaar (11) op de voet van het racestuur moet altijd op de correcte stand ("OTHER" of "GT") worden gezet voordat de USB-kabel van het stuur op het systeem wordt aangesloten.

Als u de stand van de schuifschakelaar wilt veranderen, koppelt u de USB-kabel los, zet u de schakelaar in de gewenste stand en sluit u de USB-kabel weer aan op het systeem.

- De lijst met PlayStation®4-games die compatibel zijn met de T-GT en de voor die game benodigde stand van de USB-schuifschakelaar (11) is beschikbaar op: http://support.thrustmaster.com (in de sectie Racing Wheels/T-GT). Deze lijst wordt regelmatig bijgewerkt.

Als de USB-schuifschakelaar (11) in de stand "OTHER" staat:

* Het stuur wordt in de meeste games herkend als een T300 RS-stuur. * De 4 draaiknoppen met druk-functie (5) werken niet. * De 2 mini-sticks (6) werken niet. * Het Force Feedback-systeem werkt, maar het T-DFB-effectensysteem (16) niet.

USB-SCHUIFSCHAKELAAR (11) IN DE STAND "GT"

VOOR DE GAME GT SPORT EN TOEKOMSTIGE GT-GAMES

Als de USB-schuifschakelaar (11) in de stand "OTHER" staat:

* Het stuur wordt herkend als een T-GT-stuur. * De 4 draaiknoppen met druk-functie (5) werken. * De 2 mini-sticks (6) werken. * Het Force Feedback-systeem en het T-DFB-effectensysteem (16) werken beide en tegelijkertijd. In de opties van de GT Sport-game kan de intensiteit van elk systeem apart worden ingesteld.

HET RACESTUUR INSTALLEREN OP UW PC*

*PC-compatibiliteit niet getest en niet ondersteund door Sony Interactive Entertainment Europe.

Voor meer informatie, ga naar http://support.thrustmaster.com.

HET RACESTUUR EN DE PEDAALSET AUTOMATISCH KALIBREREN

Het stuur kalibreert zichzelf automatisch wanneer u het stuur op een stopcontact aansluit en de USB-connector van het stuur op de console aansluit.

Tijdens deze kalibratie zal het stuur snel 1080 graden linksom en rechtsom draaien voordat het stopt in de middenstand.

WAARSCHUWING:

Tijdens het automatisch kalibreren mag u het stuur niet aanraken.

(Raakt u het stuur toch aan, dan kan dit leiden tot een onjuiste kalibratie en/of persoonlijk letsel).

AUTOMATISCH KALIBREREN VAN DE PEDAALSET

Sluit de pedaalset nooit aan op de voet van het racestuur of koppel deze nooit los van de voet terwijl het is aangesloten op de console of tijdens het gamen. Doet u dit toch, dan kan dat leiden tot een onjuiste kalibratie.

Sluit altijd eerst de pedaalset aan voordat u het racestuur aansluit op de console.

Nadat de kalibratie van het racestuur gereed is en de game gestart is, zijn de pedalen automatisch gekalibreerd na een paar keer intrappen.

WAARSCHUWING:

Trap de pedalen nooit in

tijdens het zelfkalibreren van het stuur of tijdens het laden van de game.

(Dit kan leiden tot een onjuiste kalibratie).

Als het racestuur en de pedaalset niet goed werken of niet goed gekalibreerd lijken te zijn:

zet de console uit en koppel alle aansluitingen van het stuur los. Sluit daarna alle kabels weer aan, inclusief de voedingskabel en de pedaalset, en herstart de console en de game.

INTERN KOELSYSTEEM VOOR DE VOET VAN HET STUUR

De interne koeling van de voet van het stuur

• begint te werken wanneer het stuur wordt aangezet.
• schakelt uit na een paar minuten inactiviteit wanneer de interne temperatuur tot een bepaald laag niveau is gezakt.
• schakelt weer in wanneer u het stuur gebruikt.

MODE-KNOP EN INDICATOR (10)

MODE-knop voor de pedaalset

Op de pedaalset is het mogelijk de functie van het koppelingspedaal en het gaspedaal te verwisselen.

Dit doet u door de MODE-knop (10) twee seconden ingedrukt te houden.

De door u ingestelde functie van de pedalen wordt opgeslagen in het interne geheugen van het racestuur.

GASPEDAAL EN KOPPELINGSPEDAAL	Kleur van de MODE-indicator (10)
NORMAAL	ROOD
VERWISSELD	GROEN

Meer functies van de MODE-knop

Meer informatie over de MODE-knop en de indicator vindt u op http://support.thrustmaster.com. Klik op Racesturen / T-GT en selecteer vervolgens Handleiding of FAQ.

HELPBESTANDEN EN FAQS

Ga naar http://support.thrustmaster.com. Klik op Racesturen / T-GT en selecteer vervolgens Handleiding of FAQ.

1 Metalen steun voor conische begrenzer (niet geïnstalleerd bij levering) 2 Conische begrenzer 3 Bevestigingsbout voor metalen steun

4 2,5 mm inbussleutel (meegeleverd) 5 Afstelmoer voor conische begrenzer

Lees, voordat u dit product gebruikt, dit document zorgvuldig door en bewaar het om eventueel op een later tijdstip te kunnen raadplegen.

Voor uw en andermans veiligheid mag de pedaalset nooit worden gebruikt op blote voeten of met alleen sokken aan.

THRUSTMASTER® WIJST ELKE VERANTWOORDELIJKHEID AF IN GEVAL VAN LETSEL ALS GEVOLG VAN HET GEBRUIK VAN DE PEDAALSET ZONDER SCHOENEN AAN.

Waarschuwing — Pedaalset beknellingsgevaar tijdens gamen

* Houd de pedaalset buiten het bereik van kinderen. * Zorg tijdens gebruik dat vingers of duimen nooit in de buurt van of op de zijkanten van de pedalen komen. * Zorg tijdens gebruik dat vingers of duimen nooit in de buurt van of op de achterzijde van de pedalen komen. * Zorg tijdens gebruik dat vingers of duimen nooit in de buurt van of op de voorzijde van de pedalen komen.

AUTOMATISCHE KALIBRATIE VAN PEDALEN

• Om kalibratieproblemen te vermijden, mag u de pedaalset nooit aansluiten op of loskoppelen van de voet van het stuur wanneer het stuur is verbonden met het PS4™-systeem of de PC, of tijdens het gamen.
• Sluit de pedaalset altijd eerst aan op het stuur voordat u het stuur aansluit op het PS4™-systeem of de PC.
• Zodra het stuur zichzelf heeft gekalibreerd en de game is gestart, kalibreren de pedalen zichzelf automatisch nadat ze enkele malen zijn ingetrapt.
• Om kalibratieproblemen te vermijden, mag u nooit op de pedalen trappen wanneer het stuur bezig is met zelfkalibratie of wanneer de game aan het opstarten is.
• Als de pedalen niet correct werken of niet correct gekalibreerd lijken te zijn, schakel dan de console uit, koppel het stuur volledig los, sluit alle kabels weer aan (inclusief de voedingskabel en de pedaalsetkabel) en start de console en de game opnieuw op.

• Bevestig de pedaalset met behulp van de kleine schroefgaten onderop de pedaalset.
• Schroef twee M6-boutjes (niet meegeleverd) in de pedaalsteunplaat van de cockpit en in de twee kleine schroefgaten onderop de pedaalset.

Belangrijk: om beschadiging van de interne onderdelen van de pedaalset te voorkomen, mogen de twee M6-boutjes niet langer zijn dan de dikte van de pedaalsteunplaat van de cockpit plus een extra 10 mm.

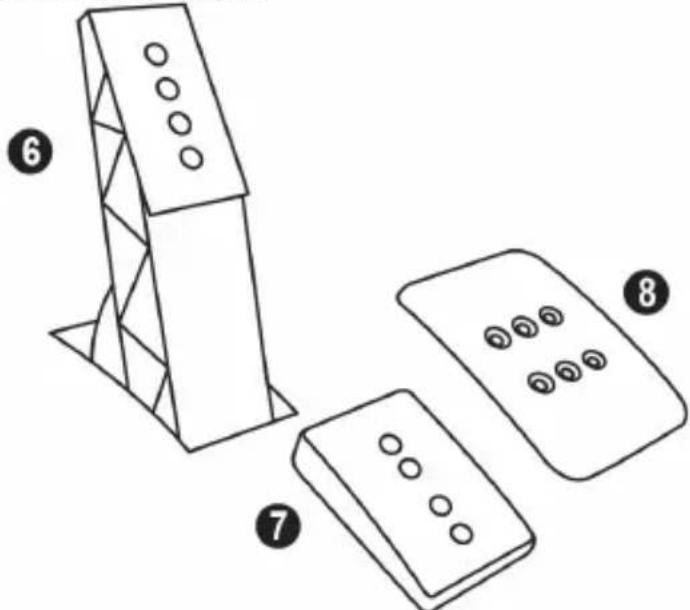

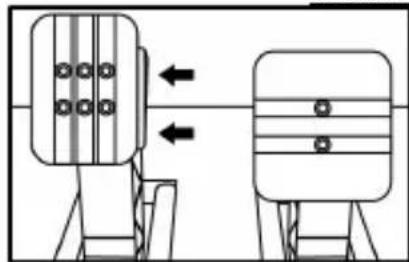

DE PEDAALSET VERSTELLEN

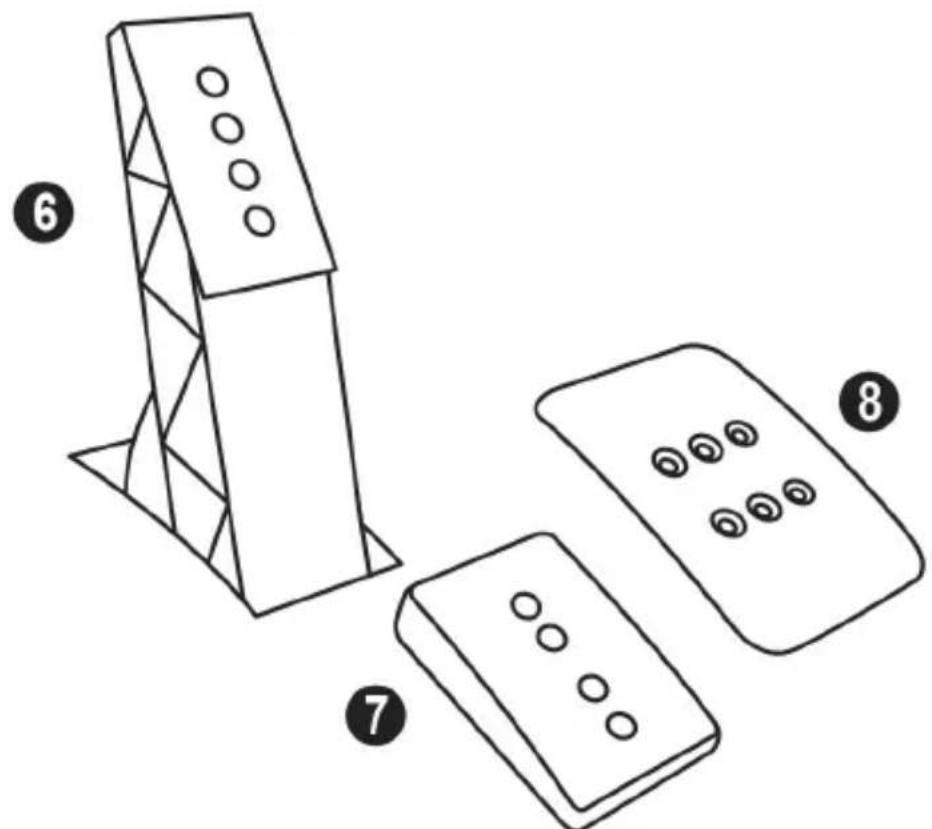

Elk van de drie pedalen bestaat uit:

• Een metalen pedaal (8) met een aantal gaatjes (negen voor het gaspedaal, twee voor het rempedaal en zes voor het koppelingspedaal).
• Een kunststof tussenstuk (7) (wordt geplaatst tussen het pedaal en de arm van het pedaal) met vier gaatjes.
• Een metalen pedaalarm (6) met 4 gaten.

LET OP: om kalibratieproblemen te vermijden, moet u altijd de USB-kabel tussen stuur en PS4™-systeem loskoppelen voordat u de pedaalset verstelt.

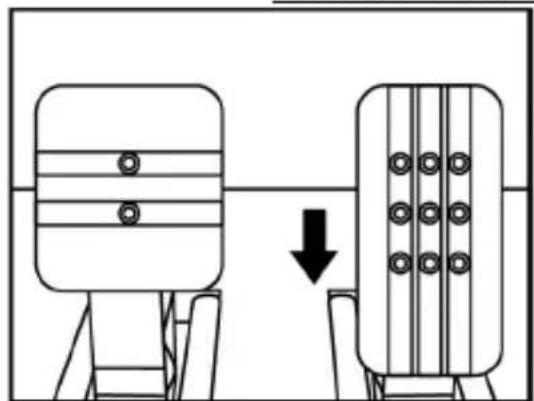

De HOOGTE van de 3 pedalen afstellen

• Draai met behulp van de meegeleverde 2,5 mm inbussleutel (4) de twee boutjes los waarmee het pedaal (8) en de steun (7) vast zitten.
• Kies de gewenste pedaalhoogte en zet de twee boutjes weer vast waarmee het pedaal (8) en de steun (7) vast zitten.

Voorbeelden (in dit geval het gaspedaal):

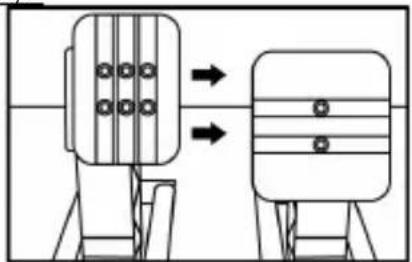

De TUSSENRUIMTE van het gaspedaal en het koppelingspedaal afstellen

• Draai met behulp van de meegeleverde 2,5 mm inbussleutel (4) de twee boutjes los waarmee het pedaal (8) en de steun (7) vast zitten.
• Kies de gewenste pedaalstand (naar links, in het midden of naar rechts) en zet de twee boutjes weer vast waarmee het pedaal (8) en de steun (7) vast zitten.

Voorbeelden (in dit geval het koppelingspedaal):

In het midden (standaard)

Aantal mogelijke standen van een pedaal:

- Drie voor gaspedaal

- Drie voor koppelingspedaal

De HOEK van de 3 pedalen afstellen

• Draai met behulp van de meegeleverde 2,5 mm inbussleutel (4) de twee boutjes los waarmee het pedaal (8) en de steun (7) vast zitten.
• Draai de kunststof steun (7) 180° om en zet de twee boutjes weer vast waarmee het pedaal (8) en de steun (7) vast zitten.

Voorbeelden (in dit geval het gaspedaal):

Grote hoek (standaard)

Aantal mogelijke hoekstanden van een pedaal:

• Twee voor gaspedaal
• Twee voor rempedaal
• Twee voor koppelingspedaal

De conische begrenzer monteren ("CONICAL RUBBER BRAKE" mod)

Deze modificatie (of "mod") is niet noodzakelijk en is af fabriek niet gemonteerd. Dit betekent dat het rempedaal ook perfect functioneert als deze mod niet is gemonteerd.

Als u deze mod wel monteert, krijgt u een ander gevoel in het rempedaal. Het wel of niet monteren van deze begrenzer is dus een kwestie van voorkeur.

• Schroef de conische begrenzer (2) op de metalen steun (1).
• Schroef de afstelmoer (5) op het schroefgat van de conische begrenzer.

- Plaats de unit achterop de rempedaalarm.

- Gebruik de meegeleverde 2,5 mm inbussleutel (4) om de unit te monteren met het bevestigingsboutje (3) en het kleine centrale schroefgat onderop de pedaalset.

De SLAG en WEERSTAND van het rempedaal afstellen

Als u meer weerstand in het rempedaal wilt, draait u de moer (5) iets los en plaatst u de begrenzer (2) iets dichter bij het rempedaal (gebruik indien nodig een 14 mm steek- of ringsleutel, of een tang om de moer opnieuw vast te draaien en de gewenste stand te fixeren). Hoe dichter de begrenzer onder het rempedaal ligt, hoe meer weerstand u voelt bij het remmen.

Opmerking: als u de begrenzer heel dicht onder het rempedaal afstelt, wordt het mogelijk lastig om de maximale kalibratiewaarde te bereiken. Mocht dit het geval zijn:

* Trap het rempedaal langzaam maar heel stevig in om de maximale waarde te bereiken (ga indien nodig even heel kort (een seconde) op het pedaal staan) en laat dan het pedaal weer omhoog komen, of

* Zet de conische begrenzer iets verder weg van de arm van het rempedaal.

Informatie met betrekking tot kopersgarantie

Wereldwijd garandeert Guillemot Corporation S.A., met statutaire zetel gevestigd aan de Place du Granier, B.P. 97143, 35571 Chantepie, Frankrijk, (hierna "Guillemot" genoemd) aan de koper dat dit Thrustmaster-product vrij zal zijn van materiaal- en fabricagefouten gedurende een garantieperiode die gelijk is aan de maximaal wettelijk vereiste termijn om een restitutie/vervanging voor dit product te claimen. In landen van de Europese Unie komt dit overeen met een periode van twee (2) jaar vanaf de levering van het Thrustmaster-product. In andere landen komt de garantieperiode overeen met de maximaal wettelijk vereiste termijn om een restitutie/vervanging voor dit Thrustmaster-product te claimen, zoals vastgelegd in het land waar de koper woonachtig was op de datum van aankoop van het Thrustmaster-product. Indien een dergelijk claimrecht niet wettelijk is vastgelegd in het betreffende land, geldt een garantieperiode van één (1) jaar vanaf de datum van aankoop van het Thrustmaster-product.

Indien u binnen de garantieperiode een defect aan dit product meent te constateren, neem dan onmiddellijk contact op met de technische ondersteuning, die u zal informeren over de te volgen procedure. Als het defect wordt bevestigd, dient het product te worden geretourneerd naar de plaats van aankoop (of een andere locatie die door de technische ondersteuning wordt opgegeven).

Binnen het kader van deze garantie wordt het defecte product van de koper gerepareerd of vervangen, ter beoordeling van de technische ondersteuning. Indien het Thrustmaster-product tijdens de garantieperiode aan een dergelijk herstel is onderworpen, wordt elke periode van ten minste zeven (7) dagen waarin het product niet in gebruik is, opgeteld bij de resterende garantieperiode (deze periode loopt vanaf de datum van het verzoek van de consument om interventie of, indien de datum waarop het product ter beschikking wordt gesteld voor herstel later is dan de datum van het verzoek om interventie, vanaf de datum waarop het product ter beschikking wordt gesteld voor herstel). Indien toegestaan door de toepasselijke wetgeving, is de volledige aansprakelijkheid van Guillemot en haar dochterondernemingen (inclusief de aansprakelijkheid voor vervolgschade) beperkt tot het repareren of vervangen van het Thrustmaster-product. Indien toegestaan door de toepasselijke wetgeving, wijst Guillemot elke garantie af met betrekking tot verhandelbaarheid of geschiktheid voor enig doel.

Deze garantie is niet van kracht: (1) indien het product aangepast, geopend of gewijzigd is, of beschadigd is ten gevolge van oneigenlijk of onvoorzichtig gebruik, verwaarlozing, een ongeluk, normale slijtage, of enige andere oorzaak die niet gerelateerd is aan een materiaal- of fabricagefout (inclusief maar niet beperkt tot het combineren van het Thrustmaster-product met enig ongeschikt element waaronder in het bijzonder voedingsadapters, oplaadbare batterijen, opladers of enig ander element niet geleverd door Guillemot voor dit product); (2) als het product is gebruikt voor enig ander doel dan thuisgebruik, zoals maar niet exclusief een professioneel of commercieel doel (bijvoorbeeld game rooms, training, wedstrijden); (3) indien u zich niet houdt aan de instructies zoals verstrekt door Technical Support; (4) op software die onder een specifieke garantie valt; (5) op verbruiksartikelen (elementen die tijdens de levensduur van het product worden vervangen zoals bijvoorbeeld batterijen of pads van een headset of koptelefoon); (6) op accessoires (zoals bijvoorbeeld kabels, behuizingen, hoesjes, etui's, draagtassen of polsbandjes); (7) indien het product werd verkocht op een openbare veiling.

Deze garantie is niet overdraagbaar.

De wettelijke rechten van de koper die in zijn/haar land van toepassing zijn op de verkoop van consumentproducten worden op generlei wijze door deze garantie beperkt.

Aanvullende garantiebepalingen

Gedurende de garantieperiode zal Guillemot in principe nooit reserveonderdelen leveren omdat Technical Support de enige partij is die bevoegd is een Thrustmaster-product te openen en/of te herstellen (met uitzondering van een herstelprocedure die de klant door Technical Support gevraagd wordt uit te voeren met behulp van schriftelijke instructies – omdat deze procedure bijvoorbeeld eenvoudig is en het herstelproces niet vertrouwelijk is – en door het verstrekken aan de consument van de benodigde onderdelen, indien van toepassing).

Gezien de innovatiecycli en om haar knowhow en handelsgeheimen te beschermen, zal Guillemot in principe nooit een herstelbeschrijving of reserveonderdelen verstrekken voor een Thrustmaster-product waarvan de garantieperiode is verstreken.

Aansprakelijkheid

Indien toegestaan door van toepassing zijnde wetgeving, wijzen Guillemot Corporation S.A. (hierna te noemen "Guillemot") en haar dochterondernemingen alle aansprakelijkheid af voor enige schade veroorzaakt door één van de volgende oorzaken: (1) indien het product aangepast, geopend of gewijzigd is; (2) de montage-instructies niet zijn opgevolgd; (3) oneigenlijk of onvoorzichtig gebruik, verwaarlozing, een ongeluk (bijvoorbeeld stoten); (4) normale slijtage; (5) het gebruik van het product voor enig ander doel dan thuisgebruik, zoals maar niet exclusief een professioneel of commercieel doel (bijvoorbeeld game rooms, training, wedstrijden). Indien toegestaan onder van toepassing zijnde wetgeving, wijzen Guillemot en haar dochterondernemingen alle aansprakelijkheid af voor enige schade aan dit product niet gerelateerd aan een materiaal- of fabricagefout (inclusief maar niet beperkt tot enige schade direct of indirect veroorzaakt door enige software, of door het combineren van het Thrustmaster-product met enig ongeschikt element waaronder in het bijzonder voedingsadapters, oplaadbare batterijen, opladers of enig ander element niet geleverd door Guillemot voor dit product).

COPYRIGHT

© 2017 Guillemot Corporation S.A. Alle rechten voorbehouden. Thrustmaster® is een geregistreerd handelsmerk van Guillemot Corporation S.A.

Gelicentieerd voor verkoop in Europa, Afrika, Midden-Oosten, Rusland, India en Oceanië. Voor exclusief gebruik met PlayStation®4.

Alle andere handelsmerken zijn het eigendom van hun respectieve eigenaren. Afbeeldingen zijn niet bindend. Inhoud, ontwerp en specificaties kunnen zonder kennisgeving vooraf worden gewijzigd en kunnen per land verschillen. Geproduceerd in China.

Geproduceerd en gedistribueerd door Guillemot Corporation S.A.

TouchSense®-technologie onder licentie van Immersion Software Ireland Limited. Beschermd door een of meer Amerikaanse patenten zoals vermeld op www.immersion.com/patent-marking.html en door andere aangevraagde patenten.

AANBEVELINGEN VOOR DE BESCHERMING VAN HET MILIEU

In de Europese Unie en Turkije: Gooi dit product na het einde van de levensduur niet weg met het normale afval, maar breng het naar het door uw gemeente aangewezen inzamelpunt voor elektrische en/of computerapparatuur.

Ter herinnering is hiertoe op het product, de gebruikshandleiding of de verpakking een symbool aangebracht.

De meeste materialen kunnen worden gerecycled. Door recycling en andere methoden voor verantwoorde verwerking van afgedankte elektrische en elektronische apparaten kunt u een belangrijke bijdrage leveren aan de bescherming van het milieu.

Neem contact op met uw gemeente voor informatie over een inzamelpunt bij u in de buurt.

In alle andere landen: houd u aan de plaatselijk milieuwetgeving voor elektrische en elektronische apparaten.

Bewaar deze informatie. De kleuren en decoraties kunnen variëren.

Plastic bevestigingen en hechtmaterialen moeten van het product worden verwijderd voordat het wordt gebruikt.

*Alleen van toepassing in de EU en Turkije
