제품 유형	포스 피드백 레이싱 휠
브랜드	Thrustmaster
모델	T-GT Scuderia Ferrari Edition
호환성	PlayStation 4, PC
회전 각도	1080도
모터	포스 피드백 듀얼 모터
효과 시스템	T-DFB (PS4 GT 모드 호환)
퀵 릴리스	Thrustmaster Quick Release (분리형 로드)
버튼 수	액션 버튼 25개 + 회전 셀렉터 4개 + 미니스틱 2개 + 방향 패드
페달 포함	예, 조절 가능한 금속 페달 3개 (가속, 브레이크, 클러치)
페달 조정	높이, 간격, 기울기, 콘 브레이크 MOD
전원	외부 T-TURBO 블록, 100-240V AC
연결	분리형 USB, 페달 커넥터, TH8A 시프터 커넥터
냉각	자동 냉각 내장 팬
캘리브레이션	자동 (휠 및 페달)
펌웨어 업데이트	PC를 통해 (support.thrustmaster.com)
무게(대략)	약 5 kg (휠 + 베이스 + 페달)
관리	부드러운 마른 천으로 닦으십시오. 용제를 사용하지 마십시오.
안전	맨발로 플레이하지 마십시오. 어린이의 손이 닿지 않는 곳에 보관하십시오. 이상이 있을 경우 전원을 분리하십시오.
보증	2년 (EU), 1년 (기타 국가)

자주 묻는 질문 - T.Racing Scuderia Ferrari Edition THRUSTMASTER

휠을 조종석에 어떻게 설치하나요?

제공된 M6 나사 2개와 와셔, 고정 패드를 사용하십시오. 베이스를 테이블 위에 놓고 휠 아래의 나사 구멍에 조이십시오. 베이스 아래의 폼을 제거하지 마십시오.

베이스에 휠을 어떻게 설치하나요?

커넥터의 화살표를 맞추고, 퀵 릴리스 링을 시계 반대 방향으로 돌린 후, 휠을 시계 방향으로 돌려 조이십시오. 작은 고정 나사를 과도하게 조이지 말고 조이십시오.

가속 페달과 클러치 페달을 어떻게 바꾸나요?

MODE 버튼을 2초 동안 누르십시오. 표시등이 빨간색(일반)에서 녹색(반전)으로 변경됩니다. 반전이 메모리에 저장됩니다.

휠이 올바르게 캘리브레이션되지 않으면 어떻게 해야 하나요?

시스템을 끄고 모든 케이블을 분리한 후, 페달을 먼저 연결하고 그 다음 전원과 USB를 연결한 후 다시 켜십시오. 캘리브레이션 중에는 휠을 건드리지 마십시오.

휠의 펌웨어를 어떻게 업데이트하나요?

USB를 통해 휠을 PC에 연결하고, support.thrustmaster.com의 Volants / T-GT 섹션으로 이동하여 다운로드하고 지침을 따르십시오.

GT Sport 플레이를 위한 USB 선택기 위치는 무엇인가요?

GT Sport 및 향후 GT 게임의 경우 선택기를 GT로 설정하십시오. 다른 PS4 게임의 경우 OTHER를 사용하십시오. PC에서는 항상 OTHER 위치에 두십시오.

페달 높이를 어떻게 조정하나요?

제공된 2.5mm 육각 렌치를 사용하여 페달 헤드의 나사 2개를 풀고, 구멍 중에서 원하는 높이를 선택한 후 다시 조이십시오.

콘 브레이크 MOD를 어떻게 설치하나요?

원뿔형 스토퍼를 금속 지지대에 나사로 고정하고, 조정 너트를 추가한 후, 브레이크 암 뒤쪽에 전체를 배치하고 육각 렌치로 중앙 나사를 조이십시오.

베이스 팬이 때때로 멈추는데 정상인가요?

예, 팬은 전원이 켜지면 작동을 시작하고, 온도가 낮으면 몇 분간 비활성 후 꺼집니다. 휠을 움직이면 다시 작동합니다.

제품이 TH8A 시프터와 호환되나요?

예, 베이스에는 TH8A 변속기(별도 판매) 전용 커넥터가 있습니다. 뒷면의 커넥터(20)에 연결하십시오.

사용 설명서 T.Racing Scuderia Ferrari Edition THRUSTMASTER

게임에서 T-GT 레이싱 핸들의 기능이 올바로 발휘되도록 하려면 게임 자동 업데이트를 설치해야 합니다 ( 인터넷에 연결되어 있어야 자동 업데이트 기능을 사용할 수 있습니다 ).

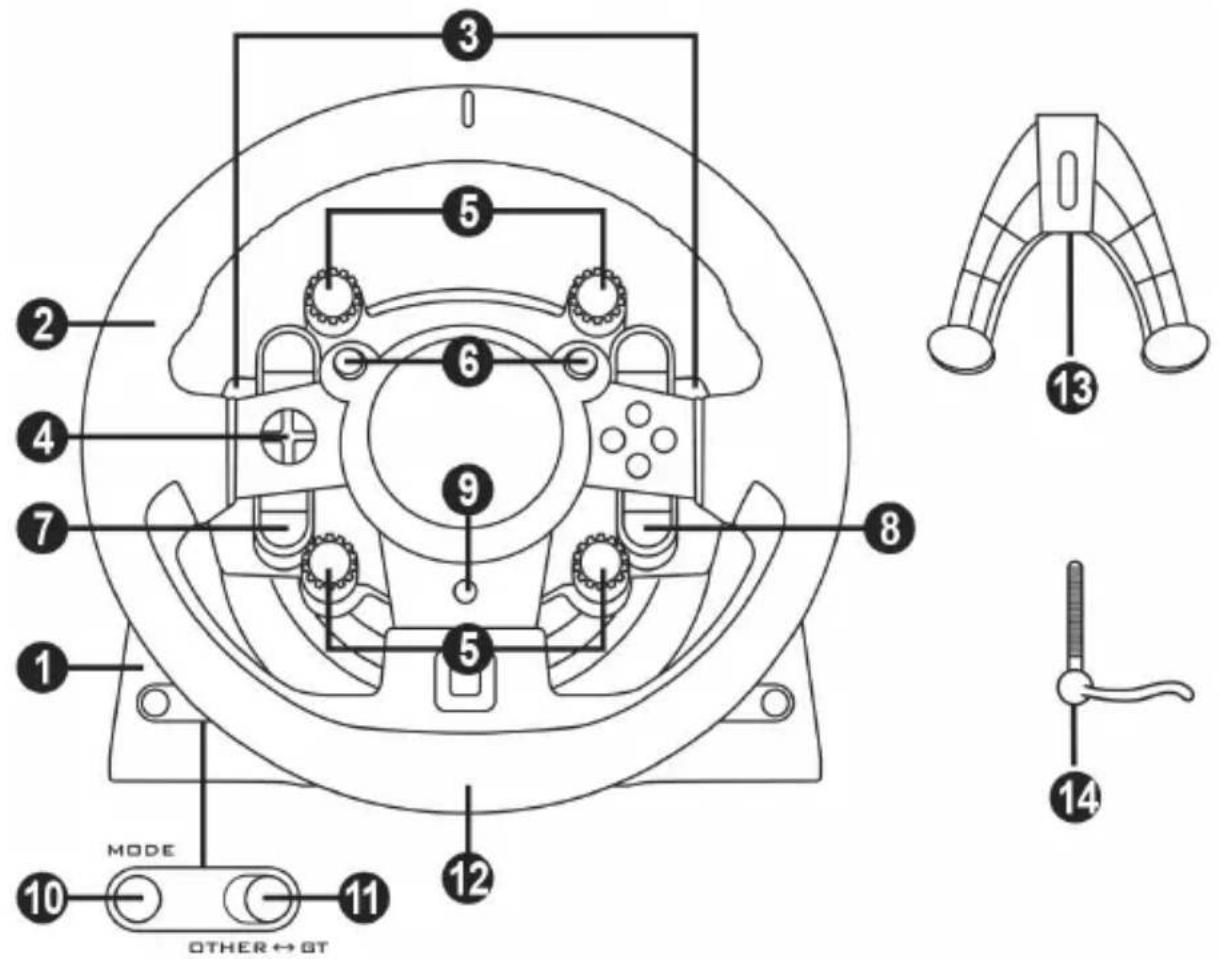

기술적 특징:

1 T-GT 베이스
2 T-GT 핸들
3 2 개의 시퀀셜 기어 패들 시프터 (위 및 아래)
4 방향 버튼
5 푸시 기능이 있는 4 개의 회전 셀렉터(GT 모드에서 PS4™ 시스템 및 PC와 호환 가능)
6 2 개의 미니스틱(GT 모드에서 PS4™ 시스템 및 PC와 호환 가능)
7 SHARE 버튼

8 OPTIONS 버튼
9 PS 버튼
10 MODE 버튼 + 적색/녹색 표시등
11 내장형 USB 슬라이딩 스위치: OTHER / GT
12 대형 나사 구멍(부착 시스템 및 나사 조임에 사용)
13 부착 시스템
14 금속 조임나사

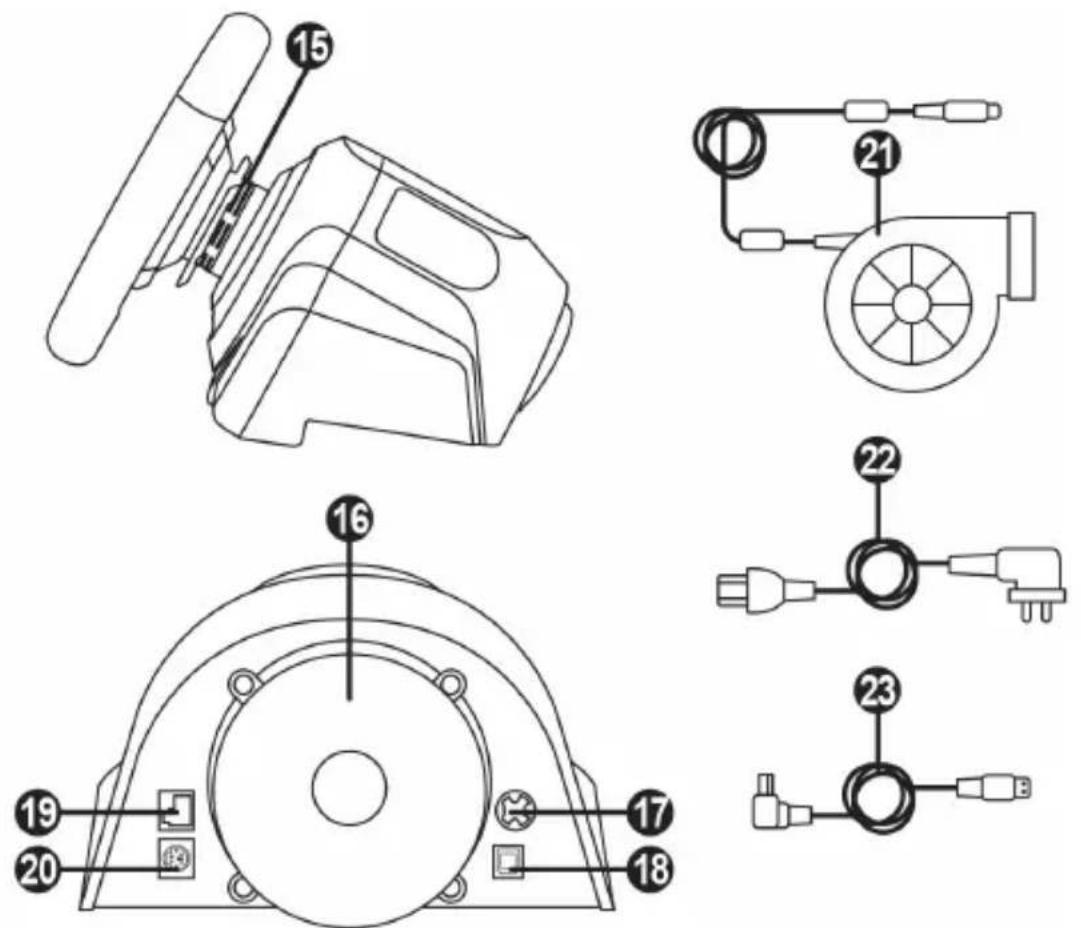

15 Thrustmaster 퀴 릴리즈
16 T-DFB 효과 시스템(GT 모드에서 PS4™ 시스템에 한해 호환 가능)
17 T-TURBO 전원 공급 장치용 커넥터
18 탈착식 USB 케이블용 커넥터
19 폐달 세트용 커넥터

20 TH8A 시프터용 커넥터 (시프터 별도 판매)
21 T-TURBO 전원 공급 장치
22 전원 공급 케이블
23 탈착식 USB 케이블

전기 콘센트에 핸들 연결하기: 주의 깊게 읽어보세요!

전압이 다른 전기 콘센트에는 절대로 T-TURBO 전원 공급 장치를 연결하지마십시오! T-TURBO 전원 연결 장치의 전압은 전원 공급 케이블용암 연결자 위 라벨에 표시되어 있습니다.

커넥터가 호환이 되는 경우라도,절대로 T-TURBO 외 다른 전원 공급 장치를 T-GT 베이스에 연결하지 마십시오! 예를 들어, 절대로 T500 RS 핸들용 전원 어댑터를 T-GT 베이스에 연결하지 마십시오.

경고

이 제품을 사용하기 전에 이 설명서를 주의 깊게 읽고 나중에 참고할 수 있도록 잘 보관하시기 바랍니다.

경고-감전

*본 제품은 건조한 곳에 보관해야 하며, 먼지나 태양광선에 노출시키지 마십시오.
* 커넥터 및 케이블을 비틀거나 잡아 당기지 마십시오.
*본 제품이나 제품의 커넥터에 액체를 흘리지 마십시오.
* 제품을 단락(합선)시키지 마십시오.
* 제품을 절대 분해하지 마십시오. 불 속에 제품을 던지지 마십시오. 제품을 고온에 노출시키지 마십시오.
* 레이싱 핸들과 함께 제공된 전원 공급 케이블이 아닌 다른 케이블을 사용하지 마십시오.
* 전원 공급 케이블 또는 커넥터가 손상되거나, 갈라지거나 파손된 경우 케이블을 사용하지 마십시오.
* 전원 공급 케이블이 전원 콘센트에 올바로 끼워져 있고, 레이싱 핸들 베이스 튷면의 커넥터에 올바르게 연결되어 있는지 확인하십시오.
* 레이싱 핸들을 열지 마십시오. 핸들 내부에는 사용자가 수리할 수 있는 부품이 없습니다. 모든 수리는 제조사, 제조사가 승인한 대리점 또는 자격을 갖춘 기술자기 수행해야 합니다.
*제조사가 지정한 부착 시스템/부속품만 사용하십시오.
* 헤들이 비정상적으로 작동하면 (비정상적인 소리, 열, 또는 냄새가 나는 경우), 즉시 사용을 중단하고 콘센트에서 전원 케이블을 뽑고, 다른 케이블들의 연결을 해제하십시오.
* 레이싱 핸들을 장시간 동안 사용하지 않을 경우에는 콘센트에서 전원 공급 케이블을 뽑으십시오.
*반드시 콘센트는 장치 가까운 곳을 활용 하시기 바랍니다.
* 전기 콘센트는 장비 근처에 위치해야 하며, 접근성이 좋아야 합니다.

환기

레이싱 핸들 베이스에 있는 어떠한 공기 환기구도 막지 마십시오. 최적의 환기를 위해 다음 사항을 준수하십시오.

* 핸들 베이스와 모든 벽면 사이에는 최소 10cm 의 간격을 두십시오.
* 좁은 공간에 베�이스를 두지 마십시오.
*베이스를 덮지 마십시오.
* 공기 환기구에 먼지가 쌓이지 않게 하십시오.

안전한 사용을 위해 페달 세트를 절대 맨발 또는 양말만 신은 상태에서 조작하지 마십시오.

THRUSTMASTER®는 신발 없이 폐달 세트를 조작함으로써 발생하는 부상에 대해 어떠한 책임도 지지 않습니다.

경고-포스 피드백 및 반복적인 움직임으로 인한 부상 위험

포스 피드백 ( 게임 기기에서 충격 또는 진동을 실제로 체감하는 기능) 레이싱 핸들을 이용해서 게임하는 경우 근육이나 관절의 통증을 가져올 수 있습니다. 이러한 문제를 예방하려면 다음 사항을 준수하십시오.

*장시간 동안 게임하지 마십시오.
* 게임 중 한 시간 당 10\~15 분 정도 휴식을 취하십시오.
* 손, 손목, 팔, 발, 다리가 피로하거나 통증이 있는 경우 게임을 중지한 후 두 세 시간 쉬었다가 다시 게임을 진행하십시오.
* 게임을 다시 시작할 때 위에 설명한 증상이나 통증이 계속되는 경우에는 게임을 중단한 후 의사와 상담하십시오.
*어린이가 접근하지 못하게 하십시오.

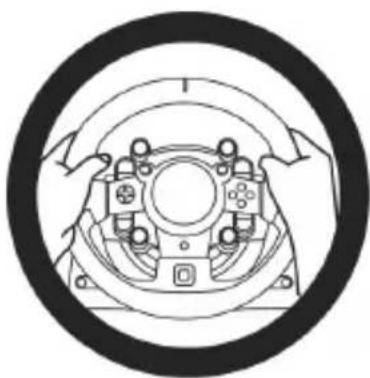

* 게임 중에는 반드시 양손으로 올바르게 핸들을 잡되, 핸들에서 양손을 모두 놓으면 안 됩니다.
* 게임 중에는 양손이나 손가락을 절대 폐달 밑에 두거나 폐달 세트 근처에 두면 안 됩니다.
*보정 작업 중이나 게임 중에 레이싱 핸들의 구멍 속에 손이나 팔을 넣으면 절대로 안 됩니다.
* 레이싱 핸들 베�이스는 이사용설명서의 지시대로 제대로 고정시켜야 합니다.

중량 제품

본 제품은 만 16 세 이상의 사용자만 조작해야 합니다

본 제품을 본인이나 다른 사람에게 떨어뜨리지 않도록 주의하십시오!

반드시 준수

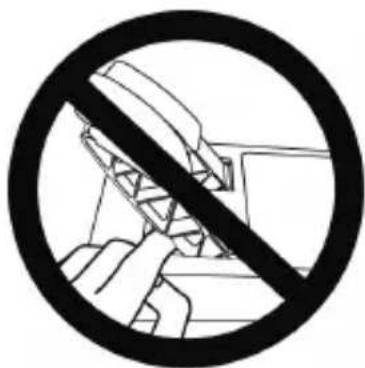

경고-게임 중 폐달 세트에 끼일 위험

*페달 세트에 어린이가 접근하지 못하게 하십시오.
* 게임 중에 절대로 페달 위 또는 근처에 손가락을 놓지 마십시오.
* 게임 중에 절대로 폐달의 뒷면 베이스 위 또는 근처에 손가락을 놓지 마십시오.
* 게임 중에 절대로 페달의 앞면 베이스 위 또는 근처에 손가락을 놓지 마십시오.

절대 금지

경고-게임하지 않을 때 폐달 세트에 끼일 위험

*페달 세트는 항상 어린이의 손이 닿지 않는 안전한 장소에 보관하십시오.

레이싱 핸들 펌웨어 업데이트

레이싱 핸들 베이스에 포함된 펌웨어는 제품을 개선시킨 최신 버전으로 업데이트할 수 있습니다.

레이싱 핸들이 현재 사용 중인 펌웨어 버전을 표시하고 필요한 경우 버전을 업데이트 하려면 PC에서 다음 사이트에 연결합니다. http://support.thrustmaster.com. 스티어링 핸들/T-GT 클릭한 후펌웨어 를 선택하고 다운로드 및 설정 절차를 설명하는 지시사항을 따르십시오.

중요 참고:

PC의 경우, 레이싱 핸들 베�이스에 있는 USB 슬라이딩 스위치 (11)는 반드시 OTHER 위치로 설정되어 있어야 합니다.

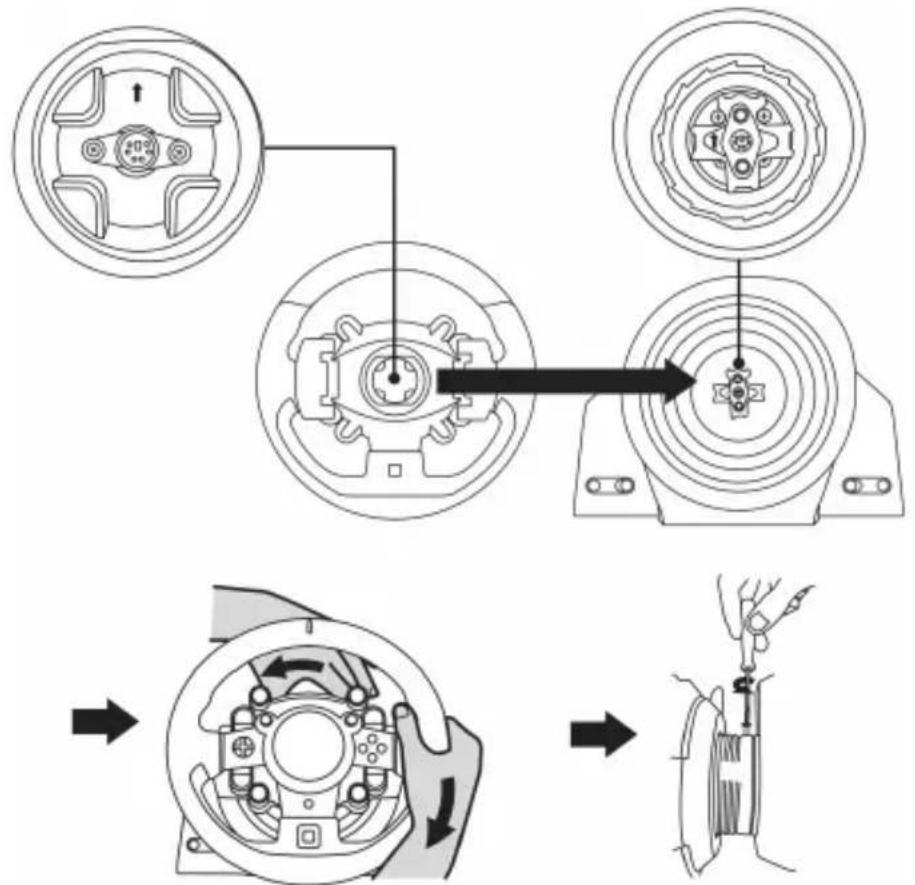

핸들을 핸들 베이스에 설치하기

화살표들을 이용해서 커넥터 위치를 맞춤니다.

베이스 (1) 커넥터: 위쪽을 가리키는 화살표

레이싱 핸들 (2) 커넥터: 위쪽을 가리키는 화살표

커넥터들을 올바른 위치에 놓은 후 레이싱 핸들 (2) 을 제 위치에 고정시킨 상태에서 Thrustmaster (트러스트마스터) 클 릴리즈 (15) 장치의 링을 시계 반대 방향으로 돌리면 됩니다.

그 다음에 링을 최대한 조입니다. 링을 최대한 조이려면 링을 제 위치에 고정시킨 상태에서 레이싱 했들을 시계 방향으로 돌립니다.

레이싱 핸들을 장착한 후에는 Thrustmaster 콤 릴리즈 장치 (15)의 링에 있는 소형 부착 나사에 손이 닿을 수 있도록 핸들을 180° 회전시키십시오 ( 헌들을 마주blank을 때 GT 로고의 위아래가 뒤집힌 상태이어야 합니다 ). 대형 십자 드라이버로 소형 부착 나사를 시계 방향으로 돌려 조입니다 ( 무리한 힘을 가하지 마십시오 ).

(십자 드라이버로) 소형 부착 나사를 조일 때 무리한 힘을 가하지 마십시오! 무언가 닿은 느낌이 있으면 즉시 나사 돌리기를 멈추십시오.

레이싱 핸들 부착하기

레이싱 핸들 베이스를 조종석에 부착하기

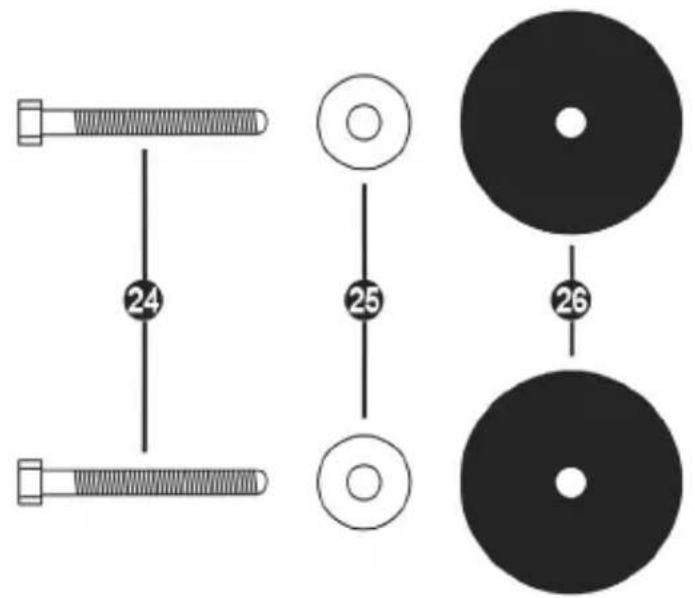

24 M6형 6각 헤드/필립스 헤드 볼트 2개
25 와셔 2 개
26 마운팅 디스크 2 개 (한쪽 면 금속 소재, 반대쪽 면 질감 처리된 고무)

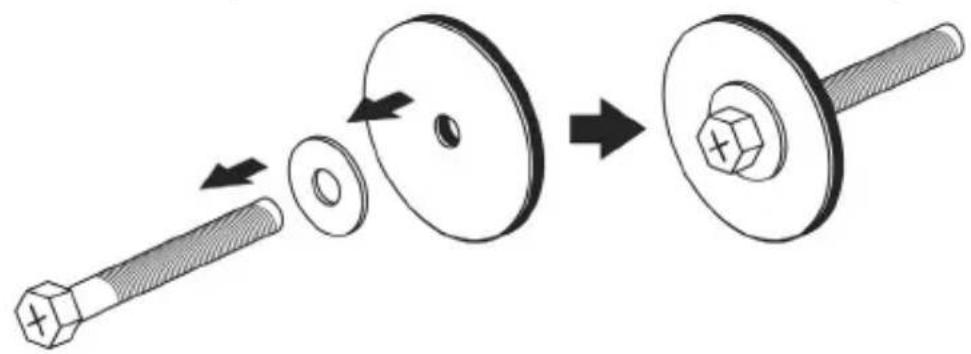

1. 와셔(25)를 마운팅 디스크의 금속 면(26)에 위치시킨 후, M6 형 6 각 헤드/필립스 헤드 볼트(24)를 삽입합니다.

2. 레이싱 핸들 베이스를 조종석 선반에 놓습니다.

3. 10mm 렌치 키 또는 필립스 헤드 스크루드라이버를 이용해 조종석 마운팅 키트를 조종석 선반과 핸들 밑에 위치한 작은 나사산 2 개에 고정시킵니다.

주의:

-레이싱 핸들 베이스 밀면에 있는 품 패드를 제거하지 마십시오! 품 패드는 핸들을 부착했을 때 T-DFB 시스템의 효과를 증폭시켜 줍니다.
-마운팅 디스크의 질감 처리된 고무 부분(26)은 반드시 조종석 선반과 마주보게 위치시켜야 합니다 = 금속 부분을 조종석 선반과 마주보게 두지 않습니다.

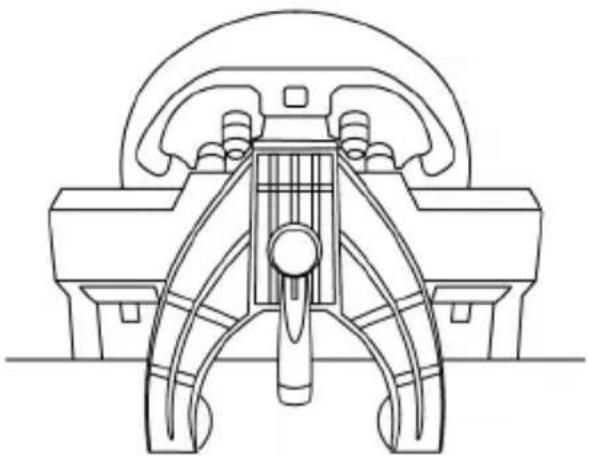

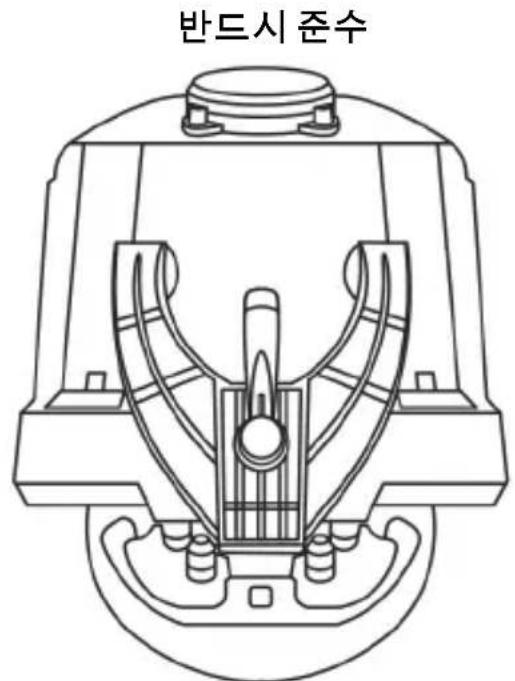

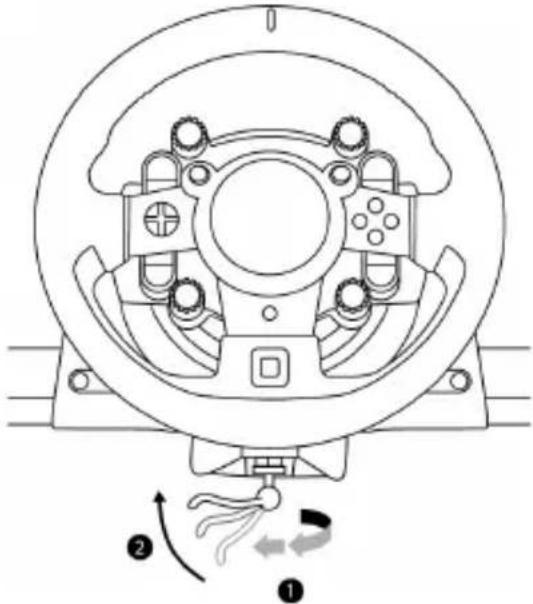

테이블이나 책상에 레이싱 핸들 부착하기

1.레이싱 핸들을 테이블 또는 수평 상태의 평평하고 안정된 표면 위에 놓습니다.

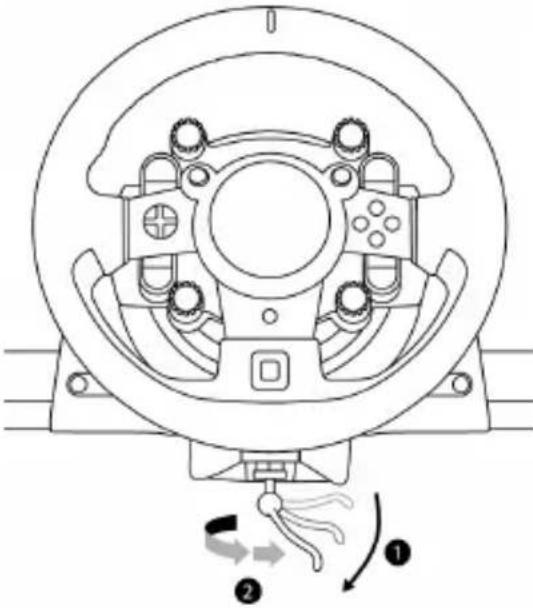

2. 조임 나사 (14) 를 부착 시스템 (13) 에 삽입한 후, 나사를 시계 반대 방향으로 돌려서 기기를 조입니다. 이때, 레이싱 핸들 밑에 있는 대형 나사 구멍 (12) 에 나사를 끼워서 기기가 완전히 고정될 때까지 삽입합니다.

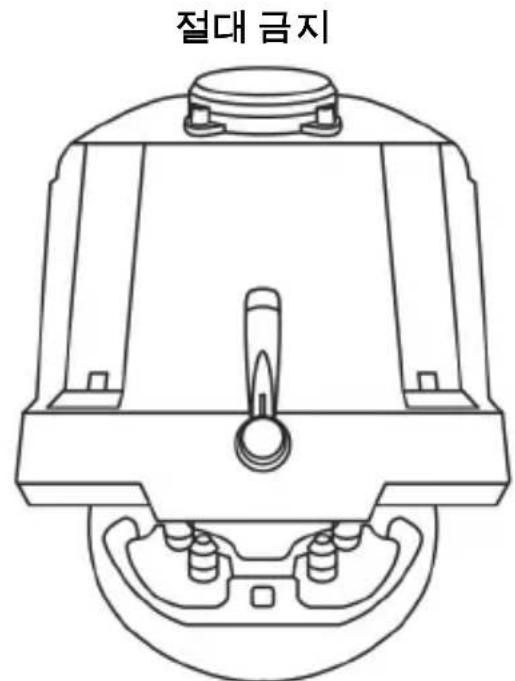

경고:

-부착 시스템 없이 절대로 나사만 조이지 마십시오!

(나사만 조이면 레이싱 핸들이 파손될 수 있습니다.)

레이싱 핸들 베이스 밀면에 있는 품 패드를 제거하지 마십시오! 품 패드는 핸들을 부착했을 때 T-DFB 시스템의 효과를 증폭시켜 줍니다.

부착/제거	방향
조이기:나사를 시계 반대방향으로 들립니다
풀기:나사를 시계방향으로 들립니다

PLAYSTATION®4 용 레이싱 핸들 설정

1. 폐달 세트를 레이싱 핸들 베이스 뒷면에 있는 커넥터(19)에 연결합니다.
2. T-TURBO 전원 공급 장치(21)를 커넥터(17)에 연결합니다.
3. 전원 공급 케이블(22)을 T-TURBO 전원 공급 장치에 연결한 후, 케이블을 동일 전압의 전기 콘센트에 연결합니다.
4. 실행 중인 PS4™ 게임에 따라 USB 슬라이딩 스위치(11)를 “OTHER(기타)” 또는 “GT” 위치로 설정합니다.
5. 탈착식 USB 케이블(23)을 커넥터(18) 및 PS4™ 시스템에 있는 USB 포트에 연결합니다.
6. PS4™ 시스템의 전원이 켜지면 레이싱 핸들이 보정됩니다.
7. 레이싱 핸들에 있는 PS 버튼(9)을 누른 후, Sony Entertainment Network 계정으로 로그인하면 핸들이 작동합니다. 이제 레이싱 준비가 되었습니다!

중요 참고 사항:

. 핸들 작동을 위해 레이싱 핸들에 있는 PS 버튼(9)을 잊지 말고 눌러 주세요.
- 핸들의 USB 케이블을 시스템에 연결하기 전에 반드시 핸들의 베이스에 있는 USB 슬라이딩 스위치(11)가 올바른 위치("OTHER(기타)" 또는 "GT")로 설정되어 있어야 합니다.
슬라이딩 스위치의위치를 변경하려면 USB 케이블을 뱔 후, 스위치를 적절한 위치로 설정하고 USB 케이블을 시스템에 다시 연결합니다.
- T-GT와호환되는 PlayStation®4 게임의 목록 (및 실행 중인 게임에 따라 USB 슬라이딩 스위치(11)에 필요한 위치 관련 내용)은 다음 웹사이트에서 확인할 수 있습니다. http://support.thrustmaster.com (레이싱 핸들/T-GT 섹션). 이 목록은 정기적으로 업데이트됩니다.

"OTHER(기타)" 위치에 있는 USB 슬라이딩 스위치(11)

GT 스포츠를 제외한 PS4™ 게임용

USB 슬라이딩 스위치(11)가 "OTHER(기타)" 위치로 설정된 경우,

*대부분의 게임에서 핸들이 T300 RS 핸들로 인식됩니다.
*푸시 기능이 있는 4 개의 회전 셀렉터(5)가 작동하지 않습니다.
*2개의 미니 스텱(6)이 작동하지 않습니다.
*포스 피드백 시스템은 작동하나, T-DFB 효과 시스템(16)은 작동하지 않습니다.

"GT" 위치에 있는 USB 슬라이딩 스위치(11)

GT 스포츠 (및 기타 향후 GT 게임) 게임용

USB 슬라이딩 스위치(11)가 "GT" 위치로 설정된 경우,

* 핸들을 T-GT 핸들로 인식합니다.
*푸시 기능이 있는 4 개의 회전 셀렉터(5)가 작동하지 않습니다.
* 2 개의 미니 스킱(6)이 작동하지 않습니다.

포스 피드백 시스템 및 T-DFB 효과 시스템(16)이 모두 동시에 작동합니다. GT 스포츠 게임 옵션에서 각 시스템의 전원 레벨을 독립적으로 조정할 수 있습니다.

레이싱 핸들 및 폐달 세트 자동 보정

레이싱 핸들을 전원 콘센트에 연결하고 레이싱 핸들의 USB 커넥터를 콘솔에 연결하면 핸들은 자동으로 자가보정됩니다.

이 과정에서 레이싱 핸들은 왼쪽에서 오른쪽으로 신속하게 회전하여 1080 도 각도를 커버한 후 종양에서 멈줍니다.

경고:

자가보정 하는 동안 절대 레이싱 헨들을 건드리지 마십시오!

(이 경우 부정확한 보정 및 또는 부상이 발생할 수 있습니다).

페달 세트 자동 보정

페달 세트가 시스템에 연결되어 있는 경우 또는 게임 중인 경우에는 페달 세트를 절대로 레이싱 핸들 베이스에 연결하지 (또는 페달 세트를 베이스에서 분리하지) 마십시오 ( 이로 인해 보정이 잘못될 수 있습니다 ).

레이싱 핸들을 시스템에 연결하기 전에 반드시 폐달 세트를 연결하십시오.

레이싱 핸들의 보정이 완료되고 게임이 시작된 후, 폐달을 몇 번 누르면 자동으로 폐달이 보정됩니다.

경고:

레이싱 핸들이 자가보정 중이거나 게임을 로딩하는 중에는 절대로 폐달을 누르지 마십시오! ( 이로 인해보정이 잘못될 수 있습니다 )

레이싱 핸들 및/또는 폐달 세트가 올바로 작동하지 않거나 보정이 잘못된 것으로 생각되는 경우:

시스템의 전원을 완전히 끄고 레이싱 핸들의 연결을 해제합니다. 그 다음에 모든 케이블 (전원 공급 케이블 및 폐달 세트 포함) 을 다시 연결한 후 시스템과 게임을 다시 시작합니다.

핸들 베�이스용 내부 냉각 시스템

핸들 베�이스용 내부 냉각 시스템은

• 핸들에 전원이 들어오면 작동됩니다.
• 내부 온도가 낮은 수준으로 냉각되면 수분 간 비활성화 된 후 꺼집니다.
• 핸들을 사용할 때 다시 켜집니다.

MODE 버튼 및 표시등 (10)

페달 세트 MODE(모드) 버튼

액셀 폐달과 클러치 폐달을 전자적으로 교대할 수 있습니다.

전자적으로 교대하려면 MODE(모드)버튼(10)을 2 초 동안 누르기만 하면 됩니다.

레이싱 핸들의 내부 메모리에는 폐달이 교대되었는지 여부가 저장됩니다.

가속 폐달 및 클러치페달 MODE	표시등 (10) 색상
정상	적색
교대 시	녹색

MODE 버튼에 대한 다른 도움말

MODE 버튼 및 표시등에 대한 더 자세한 내용은

http://support.thrustmaster.com 에서 확인할 수 있습니다.

스티어링 핸들/T-GT 을 클릭후매뉴얼/자주 묻는 질문 선택하십시오.

도움말 파일 및 자주 묻는 질문 (이 설명서에는 포함되지 않음)

웹사이트 http://support.thrustmaster.com 으로 이동하십시오. 스티어링 핸들/ T-GT 을 클릭후매뉴얼/자주 묻는 질문 선택하십시오.

PC용 레이싱 핸들 설정*

레이싱 핸들 펌웨어 업데이트

*Sony Interactive Entertainment, Inc 은 PC 호환성을 시험하지 않았으며 보증하지도 않습니다

자세한 내용은 http://support.thrustmaster.com 을 방문하십시오.

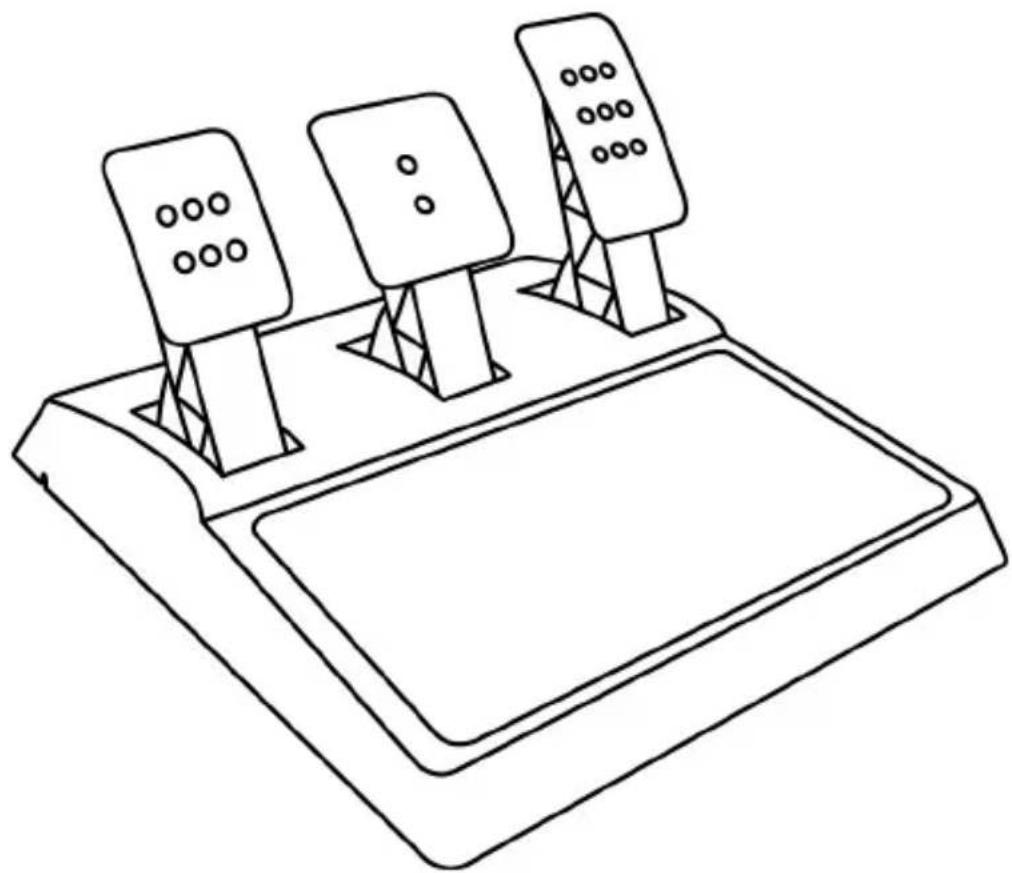

T-GT 폐달 세트

1 원뿔형 정지 장치용 금속
지지대(기본적으로 미설치)
2 원뿔형 정지 장치
3 금속 지지대 부착 나사

4 2.5 mm Allen 키(제품에 포함)
5 원뿔형 정지 장치용 위치 조정 너트

6 금속 페달 암
7 플라스틱 헤드 지지물

8 금속 페달 헤드

경고

이 제품을 사용하기 전에 이 설명서를 주의 깊게 읽고 나중에 참고할 수 있도록 잘 보관하시기 바랍니다.

안전한 사용을 위해 폐달 세트를 절대 맨발 또는 양말만 신은 상태에서 조작하지 마십시오. THRUSTMASTER®는 신발 없이 폐달 세트를 조작함으로써 발생하는 부상에 대해 어떠한 책임도 지지 않습니다.

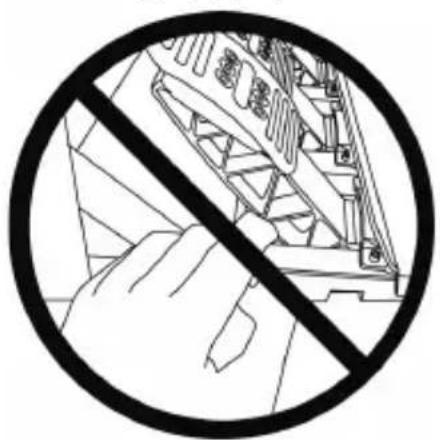

경고-게임도중페달세트에 끼일 위험

*페달 세트에 어린이가 접근하지 못하게 하십시오.
* 게임 중에 절대로 폐달 위, 근처 또는 양 옆에 손가락을 놓지 마십시오.
* 게임 중에 절대로 페달 위, 또는 뒷면 베이스에 손가락을 놓지 마십시오.
* 게임 중에 절대로 페달 위, 또는 앞면 베이스에 손가락을 놓지 마십시오.

절대 금지

-보정 관련 문제가 발생하지 않도록 하려면 핸들이 PS4™ 시스템이나 PC 에 연결되어 있는 경우 혹은 게임 중인 경우 절대로 폐달 세트를 연결하거나 연결해제하지 마십시오.
=핸들을 PS4™ 시스템 또는 PC 에 연결하기 전에 반드시 폐달 세트를 연결하십시오.
- 핸들의 자가 보정을 완료한 후 게임을 시작한 후 몇 번 폐달을 밝으면 에 폐달이 자동으로 보정됩니다.
- 핸들의 자가 보정이 진행 중인 경우 또는 게임을 시작하려고 할 때, 보정 관련 문제를 방지하려면 절대로 폐달을 핸들을 돌리거나 폐달을 밝지 마십시오.
- 폐달이 올바로 작동하지 않거나 잘못 보정된 것으로 판단되면, 시스템 전원을 끄고 핸들의 연결을 완전히 해제한 후, 모든 케이블 (전원 공급 케이블 및 폐달 세트 케이블 포함) 을 다시 연결한 후 시스템에 전원을 다시 연결하고 게임을 다시 시작하십시오.

페달 세트를 조종석에 부착하기

-페달 세트 밑에 있는 소형 나사 구멍을 이용해서 폐달 세트를 부착합니다.
- 조종석 폐달 지지 플레이트를 통해 2 개의 M6 나사 ( 제품에 포함되지 않음) 를 밀어넣은 후, 폐달 세트 밀에 있는 2 개의 소형 나사산 속에 삽입합니다.

중요: 두 개의 M6 나사 길이가 ‘조종석의 폐달 지지판 두께 + 10 mm’를 초과하면 페달 세트에 장착된 내부 부품을 파손시킬 수 있으므로 나사의 길이는 ‘조종석의 폐달 지지판 두께 + 10 mm’를 초과하면 안 됩니다.

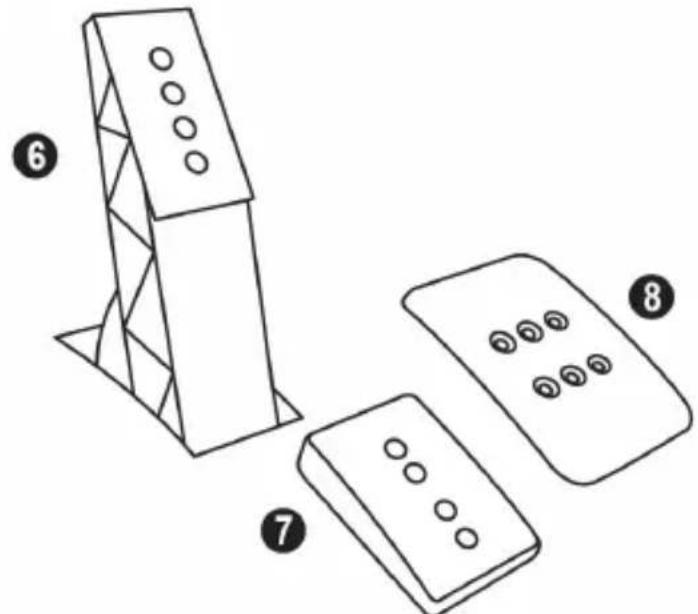

페달 세트 조절

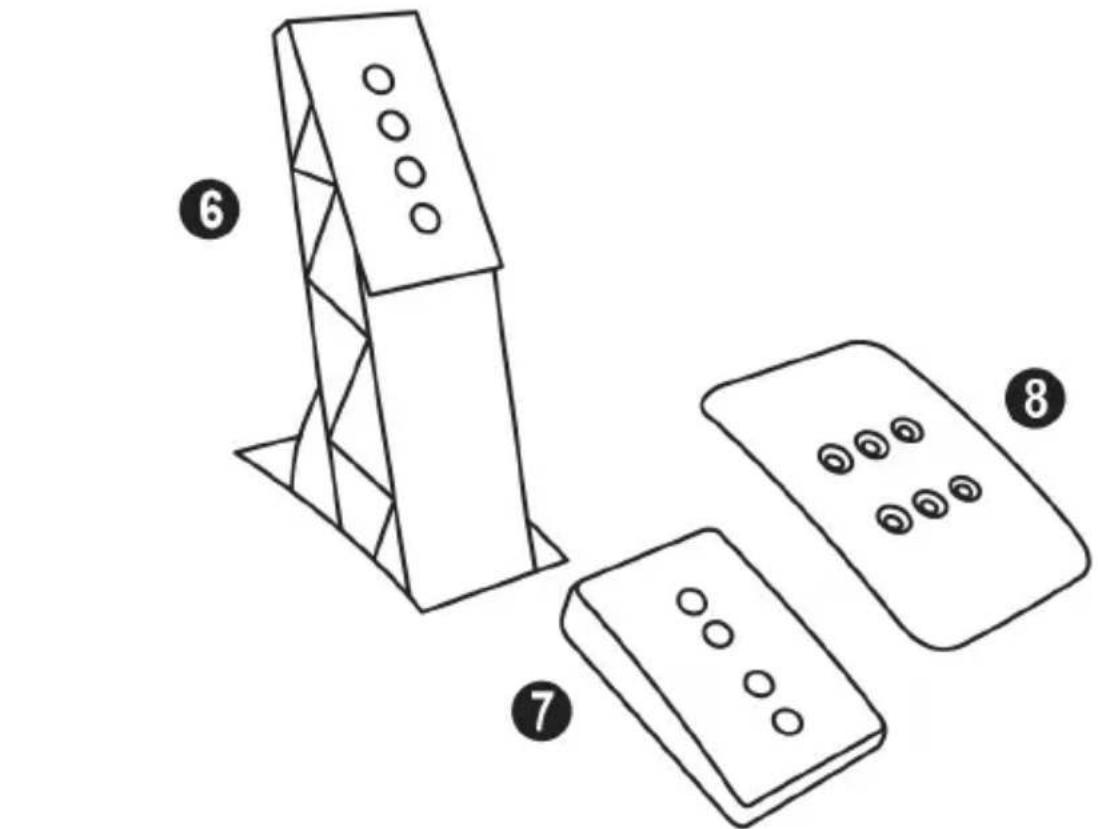

세 개의 폐달에는 각각 다음 구성품이 포함됩니다.

-여러 구멍(액셀용9개,브레이크용2개,클러치용6개)이 있는 메탈 헤드(8)1개
-4개의 구멍이 있는 플라스틱 헤드 지지물(7)1개(헤드와 암 사이에 위치)
-4개의 구멍이 있는 금속 폐달 암(6).

주의: 보정 문제를 예방하려면, 폐달 세트를 조정하기 전에 반드시 PS4™ 핸들의 USB 케이블 연결을 해제하십시오.

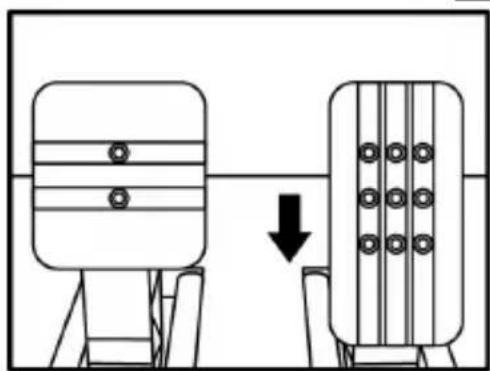

3개의 폐달'높이'조정

제품에 포함된 2.5 mm Allen 키 (4)를 이용해서 메탈 헤드 (8)와 그 지지물(7)을 제자리에 고정시키는 2 개의 나사를 푸십시오.
-원하는 위치를 선택한 후 메탈 헤드(8)와 그 지지물(7)을 제자리에 고정시킬 수 있도록 나사를 다시 조이십시오.

가속 폐달 예:

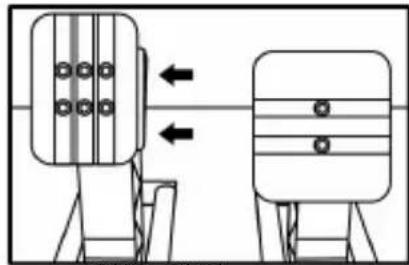

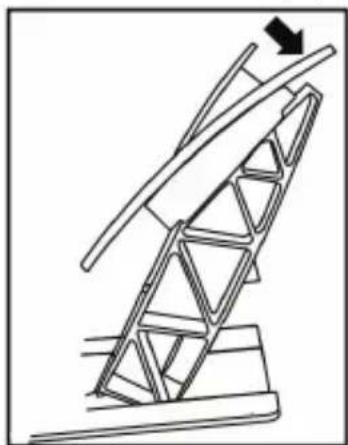

가속 폐달 및 클러치 폐달 '간격' 조정

제품에 포함된 2.5 mm Allen 키 (4)를 이용해서 메탈 헤드 (8)와 그 지지물(7)을 제자리에 고정시키는 2 개의 나사를 푸십시오.
-원하는(왼쪽,가운데,오른쪽으로)위치를 선택한 후 메탈 헤드 (8)와 그지지물(7)을 제자리에 고정시킬 수 있도록 나사를 다시 조이십시오.

클러치 폐달 예:

• 제품에 포함된 2.5 mm Allen 키 (4)를 이용해서 메탈 헤드 (8)와 그 지지물(7)을 제자리에 고정시키는 2 개의 나사를 푸십시오.
  -플라스틱 헤드 지지물(7)을 180° 돌린 후, 메탈 헤드(8)와 그 지지물(7)을 제자리에 고정시킬 수 있도록 나사를 다시 조이십시오.

가속 폐달 예:

-브레이크 폐달용 2 개
-클러치 폐달용 2 개

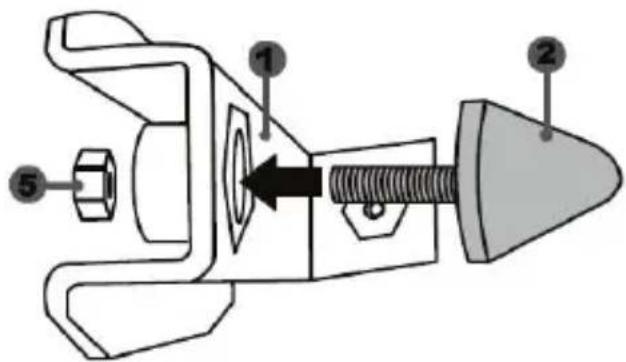

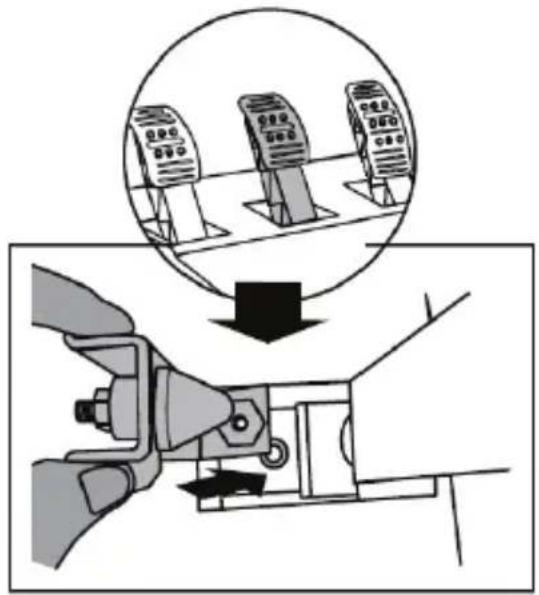

원뿔형 정지 장치 설치 (“원뿔형 고무 브레이크”)

이 개조물은 반드시 필요한 것은 아니므로 기본적으로 설치되어 있지 않습니다. 즉 이 개조물이 설치되지 않았어도 브레이크 폐달은 완벽하게 기능을 발휘합니다.

이 개조물은 브레이크 제동 시다른 느낌과 저항감을 제공합니다. 설치 여부는 사용자의 결정에 따릅니다.

-원뿔형 정지 장치(2)를 금속 지지대(1)에 끼웁니다.
-위치 조정 너트(5)를 밑에서(원뿔형 나사산 위에)끼웁니다

- 기기를 브레이크 폐달 암의 뒤쪽에 위치시킵니다.

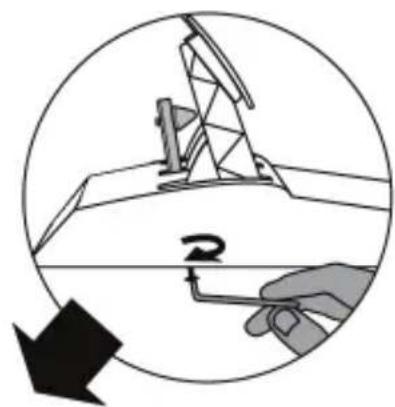

제품에 포함된 2.5 mm Allen 키 (4)를 이용해서 기기를 부착 나사(3)와 폐달 세트 밀면에 있는 소형 중앙 나사산을 이용해서 기기를 부착합니다.

“원뿔형 고무 브레이크”가 설치되었습니다!

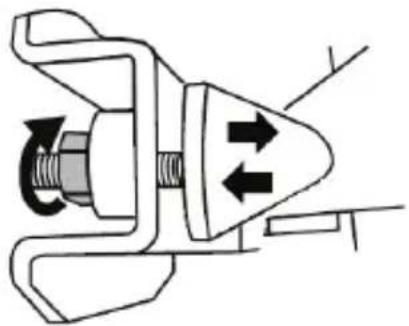

브레이크 폐달의 이동 범위 및 저항력 조정

너트(5)를 약간 풀어서 폐달 암의 뒤쪽에 가까운 원뿔형 정지 장치(2)를 이동시켜브레이크 폐달의 저항력을 증가시킬 수 있습니다 (필요한 경우 14mm 렌치 또는 펜치를 이용해서 너트를 다시 조여서 선택한 위치를 유지합니다). 원뿔형 정지 장치가 폐달 암에 가까울수록 저항력이 더 커집니다.

참고: 원뿔형 정지 장치가 브레이크 폐달 암의 뒤쪽과 너무 가까우면 최대 보정값에 도달하기 어려울 수 있습니다. 이 경우 다음과 같이 하십시오.

*프레이크 폐달을 매우 강하게 천천히 눌러서 최대값에 도달하게 한 후 (필요한 경우 1 초 동안만 매우 짧게 폐달 위에 서십시오) 압력을 방출하십시오. 또는
* 원뿔형 정지 장치를 브레이크 폐달 암의 뒤쪽에서 약간 더 멀어지도록 이동시킵니다.

COPYRIGHT

© 2017 Guillemot Corporation S.A. 모든 권리 보유. Thrustmaster®는 Guillemot Corporation S.A.의 등록상표입니다. “▶”, “PlayStation”, “PS4”, “△OX□”은 Sony Interactive Entertainment, Inc 의 등록상표입니다.

Gran Turismo and Gran Turismo logo are registered trademarks or trademarks of Sony Interactive Entertainment Inc.

다른 모든 상표는 해당 소유자의 자산입니다. 도면은 법적 구속력이 없습니다. 설명서의 내용, 설계 및 사양은 예고 없이 변경될 수 있으며, 나라마다 서로 다를 수 있습니다. 제조국: 중국

TouchSense®Technology 는 Immersion Software Ireland Limited 의 인가를 받았습니다. 웹사이트 www.immersion.com/patent-marking.html 에서 확인할 수 있는 한 개 이상의 미국 특허와 출원 중인 다른 특허에 의해 보호됩니다.
