Producttype	In hoogte verstelbaar zit-sta bureau
Merk	Fellowes
Model	Levado
Verstelbare breedte	1219 tot 1829 mm (48 tot 72 inch)
Standaard diepte	800 mm (31,5 inch)
Voeding	Netsnoer
Maximaal draagvermogen	Niet gespecificeerd in de handleiding, raadpleeg het productlabel
Hoofdfuncties	Gemotoriseerde hoogteverstelling, geheugen voor 4 posities (2 gebruikers), LED-display, systeeminitialisatie
Bediening	Brede knop en M-knop voor geheugen, montage links of rechts
Poten	Inklapbaar met nivelleerpads
Materialen	Stalen frame, houten blad (niet gespecificeerd, maar standaard)
Meegeleverde accessoires	Basis, bevestigingen, koptelefoon (kabel?), netsnoer, kabelplateau, kabelgoot, inbussleutel, schroeven, bevestigingsafdekkingen
Garantie frame	15 jaar
Garantie elektrische componenten	7 jaar
Beoogd gebruik	Alleen binnen
Onderhoud en reiniging	Reinig de elektrische componenten met een droge doek. Haal de stekker uit het stopcontact voor reiniging.
Veiligheid	Twee personen nodig voor verplaatsing. Niet op het bureau zitten of staan. Houd kinderen uit de buurt.
Repareerbaarheid	Demonteer de poten, de bedieningskast of de besturing niet. Neem contact op met de klantenservice voor reparatie.
Certificeringen	Voldoet aan de AEEA-richtlijn

Veelgestelde vragen - Levado FELLOWES

Wat is het maximale gewicht dat het Levado-bureau kan dragen?

De handleiding specificeert geen exact gewicht. Raadpleeg het productlabel of neem contact op met de klantenservice van Fellowes.

Hoe stel ik de hoogte van het bureau in?

Gebruik de hendel of de knoppen van de bediening. Druk op de omhoog- of omlaagknop om de tafel te verstellen. Laat los om op de gewenste hoogte te stoppen.

Hoe onthoud ik een stoppositie?

Plaats de tafel op de gewenste hoogte, druk vervolgens op de M-knop gedurende 2 seconden tot het LED-scherm knippert. De positie is opgeslagen.

Hoeveel geheugenposities zijn er beschikbaar?

Het bureau heeft twee geheugengroepen (U1 en U2) met elk twee instellingen, dus in totaal vier te onthouden posities.

Hoe wis ik de geheugenposities?

Houd de M-knop 8 seconden ingedrukt tot het display CLR toont. Alle geheugeninstellingen worden gewist.

Wat moet ik doen als de tafel wiebelt?

Pas de (4) nivelleerpads onder de poten aan. Draai met de klok mee om te verlagen, tegen de klok in om te verhogen.

Hoe initialiseer ik het systeem na installatie?

Zorg dat er geen obstakels zijn. Druk tegelijkertijd op de brede knop en de M-knop gedurende 10 tot 15 seconden. De poten gaan helemaal naar beneden en komen dan iets omhoog. Laat beide knoppen los.

Kan ik het bureau gebruiken met kabels?

Ja, gebruik het meegeleverde kabelplateau om kabels te organiseren. Zorg dat ze de beweging niet hinderen en lang genoeg zijn voor alle hoogteveranderingen.

Wat is de garantie op het Levado-bureau?

Het frame heeft 15 jaar garantie en de elektrische componenten 7 jaar vanaf de oorspronkelijke aankoopdatum. De garantie dekt materiaal- en fabricagefouten.

Kan ik het bureau alleen verplaatsen?

Nee, het is noodzakelijk dat twee personen het bureau verplaatsen om ernstig letsel te voorkomen.

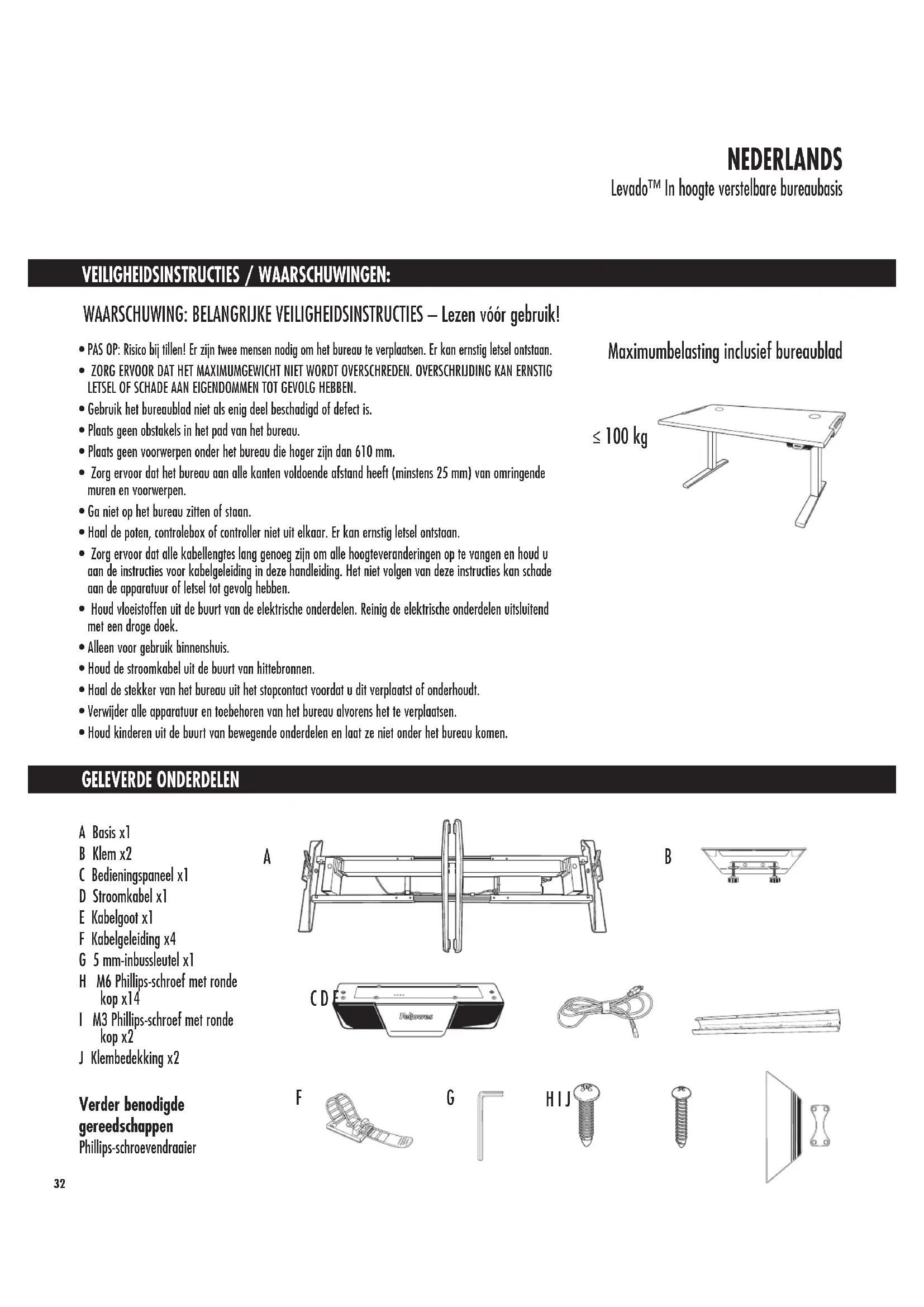

GEBRUIKSAANWIJZING Levado FELLOWES

WAARSCHUWING: BELANGRIJKE VEILIGHEIDSINSTRUCTIES - Lezen voor gebruik!

• PAS OP: Risico bij tilien! Er zijn twee mensen nodig om het bureau te verplaatsen. Er kan ernstig lestel ontstaan.
  ZORG ERVOOR DAT HET MAXIMUMGEWICHT NIET WORDT OVERSCHREDEN. OVERSCHRIJDING KAN ERNSTIG LETSEL OF SCHADE AAN EIGENDOMMEN TOT GEVOLG HEBBEN.
• Gebruik het bureaublad Niet als enig deel beschadigd of defect is.
• Plaats geen abstakels in het pad van het bureau.
• Plaats geen voorwerpen onder het bureau die hoger zijn dan 610 ~mm .
• Zorg ervoor dat het bureau aan alle kanten voldoende afstand heeft (minstens 25mm ) van omringende muren en voorwerpen.
  Ganietophetbureauzittenofstaan.
  Haal de poten, controlebox of controller niet uit elkraar. Er kan ernstig letsel ontstaan.
  Zorg ervoor dat alle kabellengtes lang genoeg zich om alle hoogteveranderingen op te vangen en houd u aan de instructies voor kabelgeleiding in deze handleiding. Het Niet volgen van deze instructies kan schade aan de apparatuur of letsel tot gezolg hebben.
• Houd vloeistoffen uit de buurt van de elektrische onderdelen. Reinig de elektrische onderdelen uitsluitend met een droge doeck.
• Alleen voor gebruik binnenshuis.
• Houd de stroomkabel ui de buurt van hittebronnen.
  Haal de stekker van het bureau uit het stopcontact voordat u dit verplaatst of onderhoudt.
• Verwijder alle apparatuur en toebehoren van het bureau alvorens het te verplaatsen.
• Houd kinderen uit de buurt van bewegende onderden en LAST ZI NIT Onder het bureau komen.

Maximumblasting inclusief bureaublad

GELEVERDE ONDERDELEN

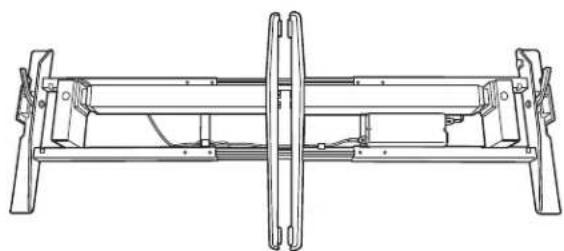

A Basis x1
B Klem x2
C Bedieningspaneel x1
D Stroomkabel x1
E Kabelgoot x1
F Kabelgemeiding x4
G 5 mm-inbussleutel x1
H M6 Phillips-schroef met ronde kop x14
I M3 Phillips-schroef met ronde kop x2
J Klembedekking x2

Verder benodigedereedschappen

Phillips-schroevendraier

A

F

G

HIJ

B

STAP1

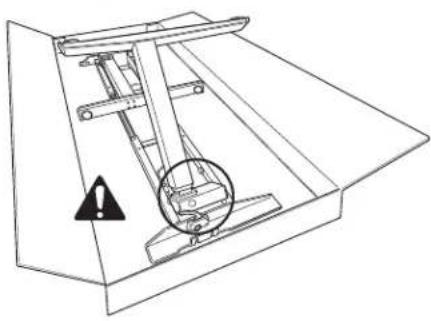

Uitpakken

• Open de doos aan de bovenzijde.
  Zorg ervoor dat de hendels op de basis omhoog staan.
• Klap de poten uit totdat ze klikken. WARSCHUING: Afknelrisico! Houd handen en voorwerpen vrijijdens het optillen van de poten.
• Vergrendel de poten in de juiste positie door de hendels omloag te drukken.
• Optioneel: Als de poten要去en worden ingeklapt, dient u ervoor te zorgen dat de hendels omhoog staan en dat de stroom is afgesloten. Trek de pin uit en leid de poten zorgvuldig tot de ingeklapte positie.
• Gebruik twee Personen om de basisrechtop te zieten.
• De basis is bij levering ingesteld voor bureaubladen van 1600mm breed. Als uw bureaublad een andere bredte heeft dan 1600mm , dient u de bredte van de basis aan te passenCUSen 1219mm-1929mm . Zie stap 1B. Zo Niet, ga dan door met stap 2.

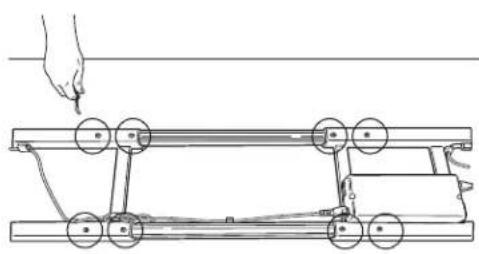

STAP 1B - Alleen nodig als het bureaublad Niet 1600mm breed is Pas de dwarsverbindungen aan voor de uiteindelijke lengtes

• Gebruik twee Personen om het bureaublad op zich kop op een zachte, schone ondergrond teplaatsen enplaats de basis op het bureaublad.
• Gebruik de 5 mm-inbussleutel om de (8) stelschroeven aan de binnenzije van de dwarsverbinding los te make.
• Verleng of verkort de dwarsverbinding tot deze geleijk ligt met de beiden uiteinden van het bureau. Maak waar nodig kabels vrij om het möglich te makeh het frame aan te passen.
  Zodra een en ander correct is afgesteld, gebruikt u de 5 mm-inbussleutel om de stelschroeven wee vast te zieten (8 in totaal).
• Gebruik twee Personen om alleen de basisrechtop te zetten.

STAP 2

Pas de positie van het frame aan voordat u dit aan het bureaublad bevestigt

• Gebruik twee Personen om het büruablad op de basis teplaatsen.
• Controller of de steunen voor het bureaublad aan weerszijden gewiek liggen met de uiteinden van dit bureaublad en dat ze zijn uitgelijnd met de Voorgeboorde gaten in het bureaublad.
• Dechterste dwarsverbinding zal voor 800mm -bureaubladen 240mm van dechterzijde van de tafel liggen.

STAP 3

De basis aan het bureaublad klemmen

Schuif de klemmen aan weerszijden van het bureaublad.
- Draai op elke klem de twee (2) duimschroeven aan tot deze klikken.

INSTALLATIE-OPTIE 2 - HARDWARE

STAP1

Voorbereiding op installment met twee Personen

• Plaats het oppervlak van het büruablad op een zachte, schone ondergrond.
  Zorg ervoor dat de hendels op de basis omhoog staan.
  Vouw de potenuit totdat ze klikken, WARSCHUWING: Afknelrisico! Houd handen en voorwerpen vrijijdens het optillen van de poten.
• Vergrendel de poten in de juiste positie door de hendels omlaag te drukken.
• Optioneel: Als de poten要去en worden ingeklapt, dient u ervoor te zorgen dat de hendels omhoog staan en dat de stroom is afgesloten. Trek de pin uit en breng de poten zorgvuldig tot de ingeklapte positie.
• Til de basisuitde doos enplaatsdeze op het bureaublad.
• De basis is bij levering ingesteld voor bureaubladen van 1600mm breed. Als uw bureaublad een andere bredte heeft dan 1600mm , dient u de bredte van de basis aan te passenCUSen 1219mm-1929mm . Zie stap 1B. Zo Niet, ga dan door met stap 2.

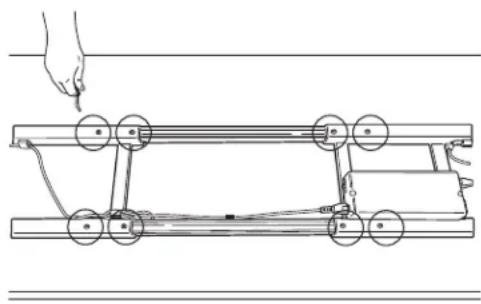

STAP 1B - Alleen nodig als het bureaublad Niet 1600mm breed is

Pas de dwarsverbindingen aan voor de uiteindelijke lengtes

• Gebruik de 5 mm-inbussleutel om de (8) stelschroeven aan de binnenzijde van de dwarsverbinding los te make.
• Verleng of verkort de dwarsverbinding tot deze geleijk ligt met de beiden uiteinden van het bureau. Maak waar nodig kabels vrij om het mogelijk te makeen het frame aan te passen.
• Zorg ervoor dat een en ander goed is uitgelijnd met de Voorgeboorde gaten in het bureaublad.
  Zodra een en ander correct is afgesteld, gebruikt u de 5 mm-inbussleutel om de stelschroeven wee vast te zieten (8 in totaal).

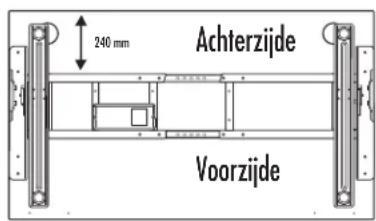

STAP 2

Pas de positie van het frame aan voordat u dit aan het bureaublad bevestigt.

• Controller of de steunen voor het bureaublad aan weerszijden gelijk liggen met de uiteinden van dit bureaublad en dat ze zijn uitgelijnd met de voorgeboorde gaten in het bureaublad.

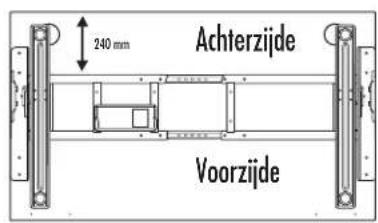

• De weiterste dwarsverbinding zal voor 800mm -bureaubladen 240mm van dechterzijde van de tofel liggen.

STAP 3

De basis aan het bureaublad bevestigen

• Gebruik de M6 Phillips-schroeven met ronde kop (10 nodig in totaal) en een Phillips-schroeveendraier.
• De schroeven passen door geleiders in de bovenkant van de steunen en dwarsverbinding. Zorg ervoor dat een en ander goed is uitgelijnd met de Voorgeboorde gaten in het bureaublad.
• Gebruik twee Personen om basis en bübaublad rechtop te zetten.
• Bevestig klembevestigingen aan weerszijden. Begin door hetkleinere deel aan de binnenzijde van de klembeugel teplaatsen. Lijn het grotere stuk uit en oefen druk uit om het vast te zetten.

INSTALLATIE TOEBEHOREN

STAP1

Kabelgeleiding

• Plaats de kabelgoot in het midden van het bureaubladrichting achechterlijke en lijn dezeuit met de voorgeboorde gaten in het bureaublad.
• Bevestig de kabelgoot met (4) M6 Phillips-schroeven met ronde kop. Het open uiteinde要去richting achechterzijde wijzen.
• Gebruik waar nodig de extra meegeleverde kabelgeleiding.
• Kabels mogen de werkung van het bureau Niet verhinderen.
• Kabels mogen de gebruiker Niet hinderen.

Achterzijde

STAP 2

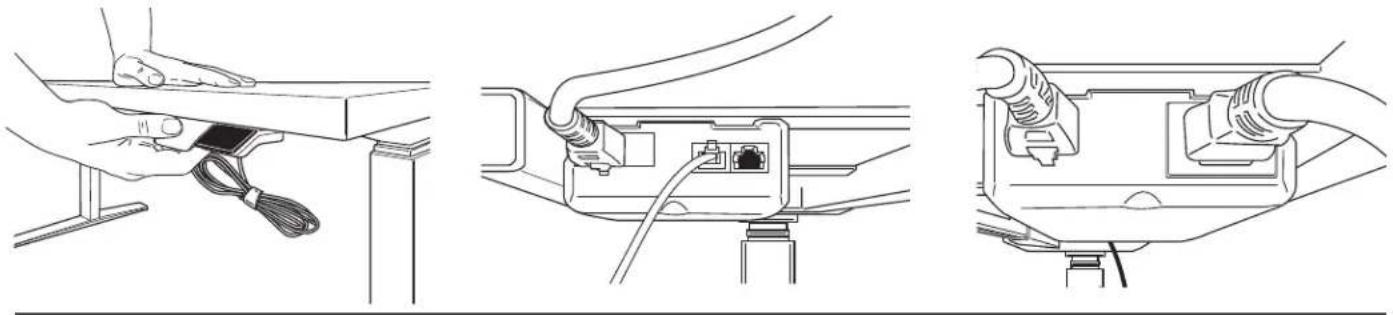

Bevestig het bedieningspaneel met het bijgeleverde klittenband of gebruik twee M3 Phillips-schroeven met Ronde kop

• Plaats het bedieningspaneel aan de linker- of rechtzerijde van de tafel, alaar gelang de voorkeur van de gebruiker.
• Monteer het bedieningsspaneel zodanig dat deze geleik ligt met de voorrand van het bureau. Als M3-schroeven worden gebruikt voor bevestiging, dient u ervoor te zorgen dat het bedieningsspaneel is uitgelijnd met de voorgeboorde gate in het büruablad.
• Sluit het bedieningsspaneel aan op de controller op de basis.
• Sluit de stroomkabel aan op de controller op de basis en op een stopcontact.

STAP 3

Waterpas poten

• Als de tafel uit balans voelt,kest u de (4) stelvoeten gebruiken die zich onder aan de poten bevinden
• Draai deze met de klok mee voor verlagen en tegen de klok in voor verhogen

GEBRUKSINSTRUCTIES

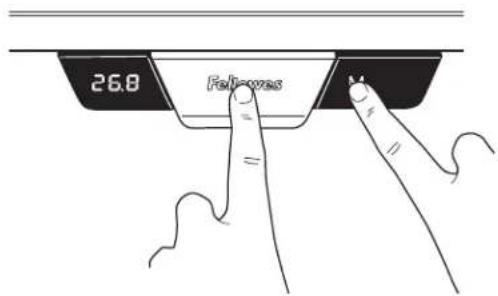

INITIALISEER HET SYSTEEM

BELANGRIJK: De onderstaande initialisatieprocedure要去 worden voltooid voordat u het bureau verstelt.

WAARSCHUWING: Zorg ervoor dat er voldoende afstand is. Zorg ervoor dat alle voorwerpen vrij staan van het bureau

Houd de hendel en de M-knop geleiktijdig 10-15 seconden ingedrukt.
- De poten zullen neerwaarts gaan bewegen met de helft van de normale snugheid.
- Blij de knop en hendel ingedrukt houden.
- De poten zullen maar de laagste stand gaan en dan 2mm tot 5 mm terugspringen, waarna ze stoppen.
- Laat knop en hendel tegelijk los. Hiermee is de initialisatieprocedure voltooid.
- Als initialisatie is gestart maar nicht is voltooid, za het bureau Niet werken. U moet het initiaisisieprocedures afronden.

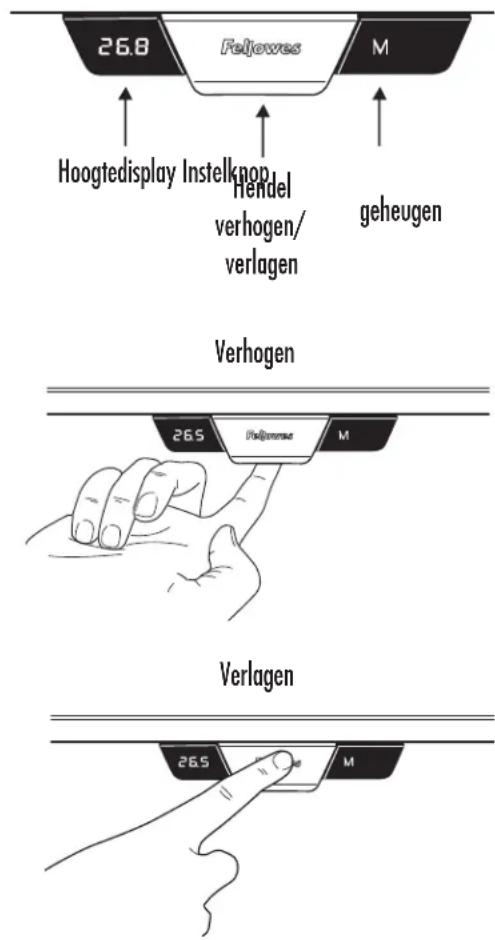

ALGEMENE WERKING

Zet het bureaublad hoger of lager door de hendel in te drukken of er aan te trekken tot het werkoppervlak de gewenste hoogte bereikt.

Het bureaucrats zal omhoog of omlaag blijven bewegen tot u de knop loslaat of tot de maximale of minimale hoogte is bereikt.

STOPPOSSITES GEHEUGEN

Er zijn twee groepen geheugeninstellungen, elk met twee hoogte-instellen. U kunt tussen de twee gebruikers overschaken door kort op de knop M te drukken. De display za U1 (gebruiker 1) of U2 (gebruiker 2) weergeven. ErKnownen maximaal vier geheugen-stoppositions worden gebrukt om specifieke hoogtes van het werkoppervlak op te sloan. U slaat als volgt een specifieke positie op:

Verhoog of verlaag het bureau waar de positie die u wilt opslaan.

Houd de knop M twee seconden ingedrukt; de LED-display zal knipperen. Dit betekent dat de hoogte is opgeslagen. U kunt de opgeslagen instellenen wissen door de knop M 8 seconden ingedrukt te houden tot CLR worden weergegeven.

DE WEERGAVE-EENHEDEN VOOR HOOGTE WIJZIGEN

Deze functie stelt u ertoe in staat de weergegeven eenheden over te schakelenussen inches en centimeters.

Houd omhoog en omlaag tegelijkertijd 10 seconden ingedrukt.

DE CONTROLE-EENHEID WEER OP DE FABRIKSKINSTELLINGEN INSTellen

Volgdezelfde instructies om het systeme te initialiseren.

BEPERKTE GARANTIE FELLOWES LEVADOTM IN HOOGTE VERSTELBAARE BUREAUBASIS

Fellowes, Inc (het "Bedrif") garandeert dat de LevadoTM In hoogte verstelbare bureaubasis ("Product") gedurnde de hierna uiteengezette periode vrij blijft van materiak- en productiefouten.

Het structurele frame gedurende eenperiode van vijftien (15)aar na de oorspronkelijke aanschafdatum van het product.

Alle elektrische onderden gedurende eenperiode van zeven (7)jaar na de oorspronkelijke aanschafdatum van het product.

Deze garantie is alleen van toepassing op degene die het product oorspronkelijk koopt en biedt geen dekking voor claims die voortkommen uit verkeerd gebruik, het net volgen van instructies over installmente en gebruik, verwaallozing, gebruik van Niet-gaeutoriseerde accessoeries, commercieel gebruik, gebruik bij een stroomsterkte of voltage anders dan vermeld op het product, of ongeautoriseerd onderhoud gedurende de garantieperiode voor problemen die anders onder de garantie vallen.

DE DUUR VAN ALLE IMPLICIET GARANTIES, INCLUSIEF MAAR NIET BEPERKT TOT ENIGE IMPLICIET GARANTIES VAN VERKOOPBAARHEID OF GESCHIKTHEID VOOR EEN BEPAALD DOEL, BLIJFT EXPICIELT BEPERKT TOT DE DUUR VAN DEZE BEPERKTE GARANTIE.

TENZIJ ANDERSZINS VEREIST ONDER HET TOEPASSELIJKE RECHT, IS HET EXCLUSIEVE VERHAAL VAN DE KLANT VOOR INBREUK OP DEZE GARANTIE OF ENIGE IMPLICIETE GARANTIE OF VOOR ENIGE ANDERE VERPLICHTING DIE VOORTKOMT UIT DE WERKING VAN HET RECHT OF ANDERSZINS, BEPERKT ZOALS HIER UITEENGEZET TOT REPARATIE, VERVANGING OF RESTITUTIE VAN DE AANKOOPPRIJS, DIT NAAR EIGEN INZICT VAN HET BEDRIJF.

HET BEDRIJF, AAN HET BEDRIJF GELIEERDE BEDRIJVEN, DOCHTERONDERNEMINGEN, GERELATEERDE ENTITEITEN, WEDERVERKOPERS OF HUN RESPECTIEVE LEIDINGGEVENDEN, DIRECTEUREN OF WERKNEMERS OF DIE PERSONEN WAARVOOR ZIJ WETTELIK VERANTWOORDELIJK ZIJN, ZIJN IN GEEN GEVAL AANSPRAKELIJK VOOR GEVOLGSCHADE OF INCIDENTELE SCHADE DIE IS GELEDEN IN VERBAND MET HET PRODUCT. HET BEDRIJF EN DEZE ANDERE PARTIJEN AANVAARDEN GEEN VERPLICHTING OF AANSPRAKELIJKHEID ANDERS DAN EXPLICIET HERIN UIITEENGEZET, NOCH AUTORISEREN ZIJ EEN VERTEGENWOORDIGER OF ANDERE PEROON ERTOE DIT VOOR HEN TE AANVAARDEN.

De duur en voorwaarden van deze garantie zichen wereldwijd van kracht, behalve waar deplaatselijke wetgeving andere beperkingen of voorwaarden vereist.

Alleen voor inwonenden van Australie:

Onze producten worden gedekt door garanties die onder de Australische consumentenwetgeving nicht kuren worden uitgesloten. U hebrecht of vervangf of restitutie in het geval van een significant defect of als compensatie voor eventuale andere redelijk voorzienbare verliezen of schade. U heb tevensrecht op reparatie of vervangf van het product/de producten indien het/ze Niet van aanvaardbare kwoliteit is/zijn en de storing Niet van aanzienlijke aard is. De vergoedingen onder de Fellowes Garantie zich en een aanvulling op overige rechten en maatregelen onder een wetgeving ten aanzien van het product.

SAKERHETSANVISNINGAR/VARNING

Dit product is geclassifieerd als een elektrisch en elektronisch apparaat. Indien u besluit zich te ontdoen van dit product, zorg dan a.u.b. dat dit gebeurt in overeenstemming met de Europese richtlij inzake afval van elektrische en elektronische apparaten (AEEA) en conform de locale wetgeving met betrekking tot dieze richtlij.

Voor meer informatie over de AEEA-richtlijn kut u terecht op www.fellowes.com/WEEE
