GEBRUIKSAANWIJZING HDCC71510 ABUS

Gebruikershandleiding

Deze gebruiksaanwijzing hoort bij dit product. Er staan belagrijke aanwijzingen in betreffende de ingebruikname en gebruik, ook als u dit product doorgeeft aan derden. Bewaar deze hendleiding zorgvuldig, zodat u deze later nog eens kunt nalezen! U vindt een opsomming van de inhoud in de inhoudsopgave met aanduiding van de paginanummers op pagina 54.3

Gebruikershandleiding

Nederlandse vertaling van de originele Duitse handleiding. Bewaren voor toekomstig gebruik!51 Nederlands Inleiding

Geachte klant, Hartelijk dank voor de aankoop van dit product. Dit apparaat voldoet aan de eisen van de geld ende EU-richtlijnen. De conformiteitsv erklaring is verkrijgbaar bij: ABUS Security-Center GmbH & Co. KG Linker Kreuthweg 5 86444 Affing DUITSLAND Om deze toestand te behouden en een veilig gebruik te garanderen, dient u als gebruiker deze gebruikershandleiding in acht te nemen! Lees de complete gebruikershandleiding door voordat u het product in gebruik neemt. Neem alle gebruiks- en veiligheidsinstructies in acht! Alle genoemde bedrijfs- en productnamen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbehouden.

Neem bij vragen contact op met uw installateur of speciaalzaak!

Uitsluiting van aansprakelijkheid Deze gebruikershandleiding is met grote zorgvuldigheid opgesteld. Mocht u toch weglatingen of onnauwkeurigheden ontdekken, informeer ons dan schriftelijk hierover via het adres op de achterkant van de handleiding. ABUS Security-Center GmbH & Co. KG aanvaardt geen enkele aansprakelijkheid voor technische en typografische fouten en behoudt zich het recht voor te allen tijde, zonder aankondiging vooraf, wijzigingen aan het product en in de gebruikershandleidingen door te voeren. ABUS Security-Center is niet aansprakelijk of verantwoordelijk voor directe en indirecte gevolgschade die in verband met de uitrusting, de prestatie en het gebruik van dit product ontstaan. Wij staan niet in voor de inhoud van dit document.52 Nederlands Verklaring van symbolen

Het symbool met de bliksemschicht in de driehoek wordt gebruikt als er gevaar voor de gezondheid bestaat, bijv. door een elektrische schok. Een driehoek met uitroepteken wijst op belangrijke instructies in deze gebruikershandleiding die altijd in acht genomen moeten worden. Dit symbool geeft aan dat u bijzondere tips en instructies over de bediening krijgt.

Belangrijke veiligheidsinstructies

Bij schade die door het niet in acht nemen van deze gebruikershandleiding wordt veroorzaakt, vervalt het recht op garantie. We aanvaarden geen aansprakelijkheid voor gevolgschade! Wij aanvaarden wij geen aansprakelijkheid voor materiële schade of letselschade, die door onjuist gebruik of het niet in acht nemen van de veiligheidsinstructies wordt veroorzaakt. In deze gevallen vervalt ieder recht op garantie!

Geachte klant, de volgende veiligheids- en gevareninstructies dienen niet alleen ter bescherming van uw gezondheid, maar zijn ook bedoeld voor de bescherming van het apparaat. Lees de volgende punten aandachtig door: Binnen in het product bevinden zich geen onderdelen die onderhouden moeten worden. Bovendien vervalt de vergunning (CE) en de garantie/vrijwaring door het demonteren. Het product kan al beschadigd raken door een val van slechts geringe hoogte. Monteer het product zo, dat direct zonlicht niet op de beeldopnemer van het apparaat kan vallen. Neem de montage-instructies in het betreffende hoofdstuk van deze gebruikershandleiding in acht. Het apparaat is voor het gebruik binnen en buiten (IP66) ontworpen. Vermijd bij gebruik de volgende ongunstige omgevingsomstandigheden: vocht of te hoge luchtvochtigheid extreme kou of hitte direct zonlicht stof of brandbare gassen, dampen of oplosmiddelen sterke trillingen sterke magneetvelden, bijvoorbeeld in de buurt van machines of luidsprekers. De camera mag niet op onstabiele oppervlakken worden geïnstalleerd. Algemene veiligheidsinstructies: Laat het verpakkingsmateriaal niet onbeheerd achter! Plastic folie, plastic zakjes, stukken piepschuim e.d. kunnen gevaarlijk speelgoed zijn voor kinderen. De videobewakingscamera bevat kleine onderdelen die ingeslikt kunnen worden. Houd het apparaat daarom om veiligheidsredenen uit de buurt van kinderen. Steek geen voorwerpen door de openingen in het apparaat Gebruik alleen de hulpapparaten/hulpstukken die door de fabrikant zijn aangegeven. Sluit geen producten aan die niet compatibel zijn. Neem de veiligheidsinstructies en gebruikershandleidingen van de overige aangesloten apparaten in acht. Controleer het apparaat voor de ingebruikneming op beschadigingen. Mocht u beschadigingen ontdekken, neem het apparaat dan niet in gebruik! Houdt u zich aan de bedrijfsspanningsgrenzen die in de technische gegevens staan vermeld. Hogere spanningen kunnen het apparaat vernielen en uw veiligheid in gevaar brengen (elektrische schok).53 Nederlands Veiligheidsinstructies

1. Stroomvoorziening: Let op de op het typeplaatje aangegeven waarden voor de voedingsspanning en het

Vermijd overbelasting van stopcontacten, verlengsnoeren en adapters. Overbelasting kan leiden tot brand of een elektrische schok.

Reinig het apparaat alleen met een vochtige doek zonder bijtende reinigingsmiddelen. Voor het reinigen dient u het apparaat van het stroomnet los te koppelen. Waarschuwingen Voor de eerste ingebruikneming dienen alle veiligheids- en bedieningsinstructies in acht te worden genomen!

1. Neem de volgende instructies in acht om schade aan netsnoeren en netstekkers te vermijden:

Als u het apparaat van het stroomnet loskoppelt, trek dan niet aan het netsnoer, maar aan de stekker. Let op dat het netsnoer zo ver mogelijk van verwarmingsapparatuur verwijderd is om te verhinderen dat het kunststof omhulsel smelt.

2. Volg deze instructies op. Bij niet-naleving van de instructies kan er een elektrische schok optreden:

Open nooit de behuizing of de voeding. Steek geen metalen of licht ontvlambare voorwerpen in het apparaat. Om beschadigingen door overspanning (bijv. onweer) te vermijden, dient u een overspanningsbeveiliging te gebruiken.

3. Koppel defecte toestellen direct los van het elektriciteitsnet en informeer uw speciaalzaak.

Zorg er bij installatie in een bestaande videobewakingsinstallatie voor dat alle apparaten gescheiden zijn van net- en laagspanningsstroomkring.

In geval van twijfel dient u de montage, installatie en bedrading niet zelf uit te voeren, maar aan een deskundige over te laten. Ondeskundige en amateuristische werkzaamheden aan het elektriciteitsnet of aan de huisinstallaties zijn niet alleen gevaarlijk voor uzelf, maar ook voor anderen. Sluit de installaties zo op het kabelnet aan dat net- en laagspanningsstroomkringen altijd gescheiden verlopen en op geen enkele plaats met elkaar verbonden zijn of door een defect met elkaar verbonden kunnen raken.

Uitpakken Tijdens het uitpakken dient u het apparaat met uiterste zorgvuldigheid te behandelen.

Deze camera is zowel geschikt voor gebruik overdag als ’s nachts. De camera levert videobeelden in HD-resolutie en het uitgangssignaal is beschikbaar in HD TVI-formaat. Hiermee is het gebruik van conventionele coaxkabel voor de signaaloverdracht mogelijk. De camera dient voor de videobewaking in combinatie met een opnameapparaat. Het apparaat is voor het gebruik binnen en buiten ontworpen.

Buiten HD-TVI Vario Dome Veiligheidsinstructies

3. Kenmerken en functies

Overdracht via conventionele CCTV-infrastructuur (tot 500 meter via RG6-kabel) 2,8 – 12 mm Vario-objectief 1/3" CMOS-beeldopnemer IR-led’s voor nachtzicht 3D DNR voor ruisvrije beelden DWDR-functie voor compensatie van beeldcontrasten Weerbestendige camerabehuizing (IP66) On-screen-menu voor cameraconfiguratie (besturing met DVR via coaxkabel)56 Nederlands

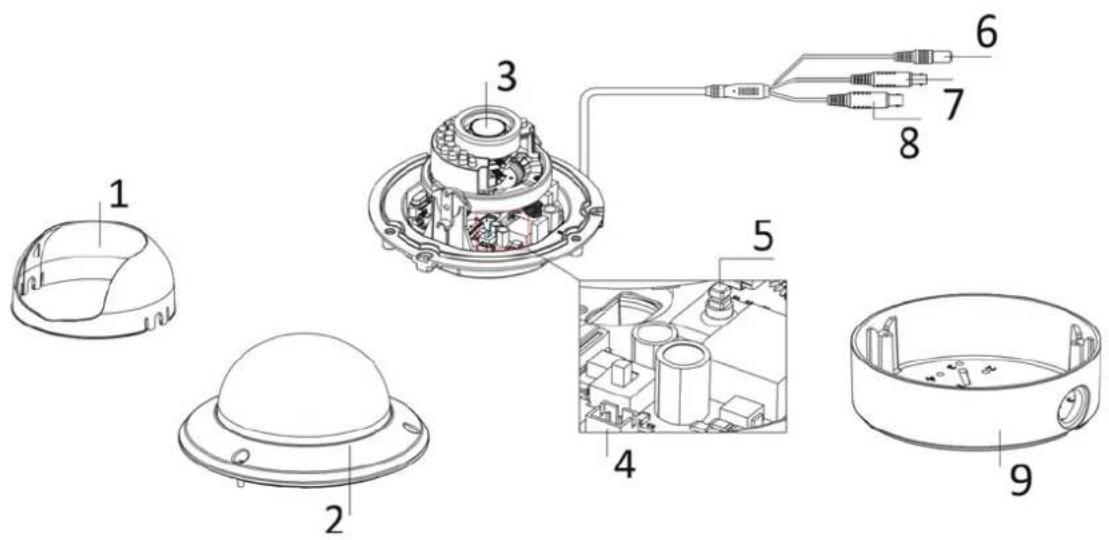

4. Beschrijving van de camera

1 Koepelafdekking 2 Camerakoepel 3 Cameramodule inclusief objectief 4 HDCC71510: Omschakelaar tussen HD-TVI en analoge video-uitgang Extra aansluiting voor analoge video-uitgang (2-pins adapter bij levering inbegrepen, aansluiting “CVBS”) 5 Joystick voor de bediening van de schermmenu's (OSD) 6 Spanningsaansluiting (5,5 x 2,1 mm, 2-pins aansluiting)

Analoge video-uitgang (BNC voor servicedoeleinden, opdruk “CVBS”) 9 Installatieadapter voor opbouwmontage

LET OP! Tijdens de montage moet de camera van de netspanning zijn losgekoppeld.

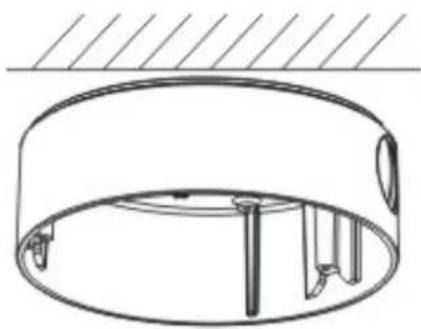

Gebruik de bijgevoegde boorsjabloon voor het boren van de bevestigingsgaten voor de installatieadapter. Voor een zijdelingse bedrading is in de installatieadapter een opening aangebracht. Bij zijdelingsbedrading moet een kabelwartel worden gebruikt (M25x1.5). Gebruik voor de ondergrond geschikte pluggen, en bouten voor het vastzetten van de installatieadapter.57 Nederlands Verwijder daarna de camerakoepel van de cameramodule. Gebruik daarvoor de bijgeleverde steeksleutel. Om de installatie te vereenvoudigen is in de installatieadapter een kabel met ophangoog voor het bevestigen van de cameramodule beschikbaar. Voer nu de aansluitkabel door de installatieadapter in het plafond of door de opening aan de zijkant. Eventueel kan de verbinding met de installatiekabel in het binnenste van de installatieadapter worden uitgevoerd.

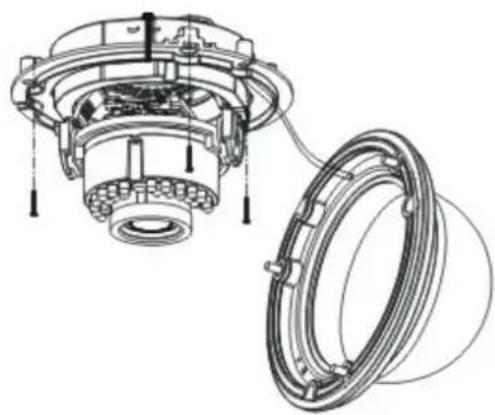

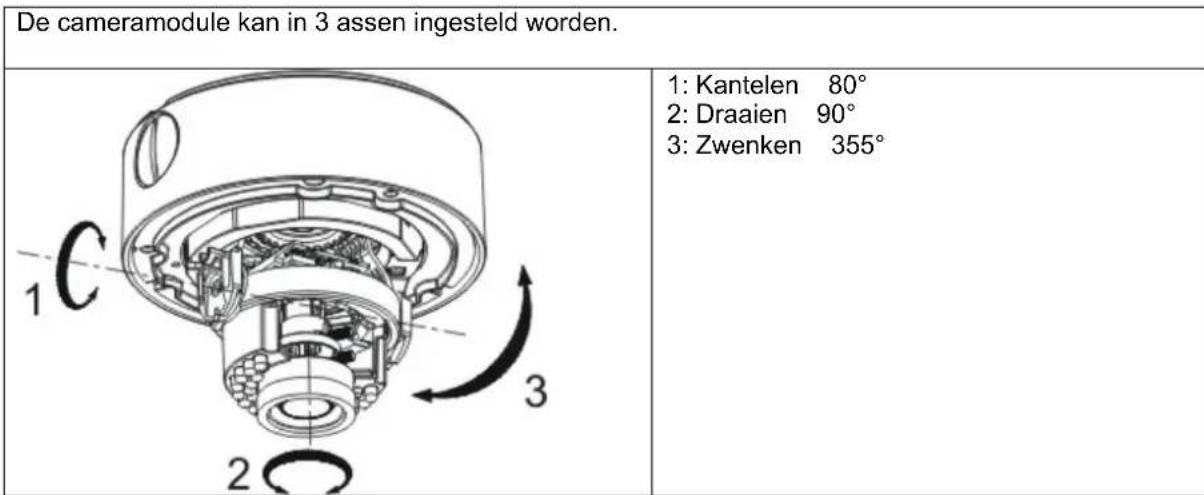

Plaats nu de cameramodule in de installatieadapter. Daarbij moet er rekening mee worden gehouden dat het geleidingsstuk en de geleidingskerf van installatieadapter en cameramodule op elkaar passen. Pas dan is de correcte positie van cameramodule bereikt. Draai nu de borgschroeven van de camera vast. Na het afstellen van de cameramodule plaatst u de camerakap en de camerakoepel. Zet daarna de camerakoepel vast.

De IR-reikwijdte is sterk afhankelijk van omgevingsfactoren. Als de omgeving in het gezichtsveld van de camera slecht reflecterend is of als er zich geen object in het maximale belichtingsbereik bevindt, kan de helderheid van het videobeeld in de nacht te laag zijn. Dit heeft een slechte bruikbaarheid van het videobeeld tot gevolg. Bovendien moet bij de installatie van de camera erop worden gelet dat er zich in de directe omgeving van het gezichtsveld van de camera geen objecten bevinden (bijvoorbeeld dakgoot of muur). In dat geval kan het IR-licht reflecteren in deze objecten. Dat veroorzaakt ringvormige overgangen in de tegenovergestelde richting van het object.58 Nederlands 5.3. Voeding

LET OP! Voordat u aan de installatie begint, controleert u of de voedingsspanning en de nominale spanning van de camera overeenkomen. De camera's worden gevoed met 12VDC- of 24VAC-voedingsspanning. De polariteit van de gelijkspanning hoeft niet in acht te worden genomen! 5.4. Videokabel aanbrengen Om het HD TVI-videosignaal van de camera naar een recorder te sturen, moet een coaxkabel van het type RG59 of RG6 met BNC-stekker (male, man) op de aansluiting met de opdruk “TVI” worden aangesloten. De kabellengte tot het volgende apparaat mag niet groter zijn dan 500 meter (RG6) resp. 300 meter (RG59). Op de analoge video-uitgang (opdruk “CVBS”) kan een coaxkabel van het type RG59 of RG6 worden aangesloten. De kabellengte tot het volgende apparaat mag niet langer zijn dan 100 meter.

Voor een optimale kwaliteit van de overdracht van het HF TVI-signaal is het nodig dat de kabel op geen enkel punt geknikt, geklemd of in een te kleine radius wordt gelegd. (min. buigradius 6 cm). Als de kabel beschadigd of door het verouderingsproces poreus is geworden, kan dat ook gevolgen hebben voor de signaal- of beeldkwaliteit (bijvoorbeeld schaduwvorming om randen).

5.5. Omschakeling tussen HD-TVI en analoge video-uitgang Op de printplaat van de cameramodule bevindt zich een omschakelaar die ofwel de HD TVI- uitgang of de analoge video-uitgang activeert. Bij dit model is het niet mogelijk om beide uitgangen tegelijkertijd te activeren.

Zet de omschakelaar na het installeren of afstellen van de cameramodule in de stand “TVI” zodat de HD TVI-uitgang geactiveerd is.59 Nederlands

6.1. Schermmenu (OSD) openen Het schermmenu (OSD, on-screen-display) van deze camera kan ofwel met de joystick in de camera of via de ABUS HD-TVI DVR worden geopend. Lees daarvoor de gebruikershandleiding van de ABUS HD- TVI DVR. 6.2. Beschrijving schermmenu (OSD) Door op de toets voor het OSD-menu Besturing te drukken opent u het OSD-schermmenu. Via dit schermmenu kunnen gedetailleerde instellingen worden aangepast.

Functie Beschrijving VIDEO STANDARD Instellingen voor de videostandaard PAL: Video-uitgang en servicemonitor-uitgang zijn op 50 Hz standaard ingesteld (bijvoorbeeld 720p50 of 1080p50 resp. PAL) NTSC: Video-uitgang en servicemonitor-uitgang zijn op 60 Hz standaard ingesteld (bijvoorbeeld 720p60 of 1080p60 resp. NTSC) LANGUAGE Instelling van de taal waarin de schermmenu's worden weergegeven Momenteel is voor dit cameramodel alleen de menutaal Engels beschikbaar. MAIN MENU Uitgebreide camera-instellingen Druk op de entertoets om het menu met de uitgebreide camera- instellingen op te roepen.60 Nederlands HOOFDMENU

In dit menupunt worden algemene belichtingsinstellingen aangepast, bijvoorbeeld of de camera hoge contrasten verwerken moet of dat de camera speciale instellingen voor nachtzicht nodig heeft. Functie Beschrijving BRIGHTNESS (1~10): Instelling van de beeldhelderheid AE MODE GLOBAL AE: Algemene automatische belichtingsinstelling zonder DWDR-functie DWDR: Automatische belichtingsinstelling met DWDR- functie. De DWDR-functie wordt gebruikt om de weergave van hoge beeldcontrasten te verbeteren. Daarbij worden donkere delen in het videobeeld helderder gemaakt terwijl heldere delen in helderheid constant worden gehouden. AGC Automatische versterkingsregeling. Hoe hoger de instelling, hoe helderder het videobeeld wordt weergegeven bij lage belichting, de beeldruis wordt echter ook hoger. OFF: Gedeactiveerd LOW: Laag MIDDLE: Gemiddeld HIGH: Hoog SENSE UP (0~16): Instelling van de lange belichtingstijd. Door een langere belichting van ieder afzonderlijk beeld verschijnt het daaruit resulterende beeld helderder. Dit heeft een lagere beeldfrequentie tot gevolg (hoe langer de belichtingstijd, hoe lager de beeldfrequentie) 0: gedeactiveerd 2~16: Met factor x langere belichting RETURN Terug naar vorige menupagina61 Nederlands

In dit menupunt worden instellingen voor de witbalans aangepast. Functie Beschrijving AUTO Automatisch witbalans MANUAL Handmatige witbalans RGAIN: Versterkingsfactor voor het roodaandeel in het beeld BGAIN: Versterkingsfactor voor het blauwaandeel in het beeld RETURN: Terug naar vorige menupagina

DAY&NIGHT In dit menupunt wordt de modus voor de dag-/nachtomschakeling ingesteld. Functie Beschrijving SMART Automatische activering/deactivering van de dag- of nachtmodus. De geïntegreerde lichtsensor stuurt de omschakeling afhankelijk van verlichtingssterkte. INFRARED-LAMP: ON: IR-led’s in nachtmodus actief OFF: IR-led’s in nachtmodus niet-actief SMART-IR (0~5): Hoe hoger de waarde, hoe donkerder de IR- led’s bij zeer dichtbij staande objecten (vermindering van IR-lichtsterkte).

RETURN: Terug naar vorige menupagina COLOR De camera blijft altijd in kleurenmodus staan. Het infrarood-draaifilter blijft altijd vóór het objectief en de IR-led’s zijn altijd uit. B/W De camera blijft altijd in zwart/wit-modus staan. Het zwenkfilter is permanent gescheiden van het objectief. De IR-led’s worden automatisch door de lichtsensor in- en uitgeschakeld.

VIDEO SETTING In dit menupunt worden algemene beeldinstellingen zoals contrast of spiegeling van het videobeeld aangepast. Functie Beschrijving CONTRAST (1~10): Instellingen voor het beeldcontrast SHARPNESS Met deze functie kan elektronisch de waarneming van de beeldscherpte worden gewijzigd. EDGE (1~10): Verandering van randweergave in heldere delen DETAIL (1~10): Verandering van ingestelde scherpte van het beeld RETURN: Terug naar vorige menupagina COLOR GAIN (1~10): Verzadiging van het videobeeld 3DNR Instelling van de ruisonderdrukking. Hoe hoger de waarde, hoe meer ruis softwaretechnisch uit het videobeeld wordt verwijderd.62 Nederlands OFF: Gedeactiveerd LOW: Laag MIDDLE: Gemiddeld HIGH: Hoog MIRROR Spiegeling van het videobeeld OFF: Gedeactiveerd HV: Horizontale en verticale beeldspiegeling V: Verticale beeldspiegeling H: Horizontale beeldspiegeling RETURN Terug naar vorige menupagina

FUNCTION Functie Beschrijving DETECTION Niet gebruikt De interne bewegingsdetectie van de camera is standaard geïntegreerd in het processorplatform. Dit cameratype heeft echter geen interface (bijvoorbeeld alarmuitgang) om deze functie te gebruiken. MASKING Instellingen voor het maskeren van privé-zones. Er kunnen max. 8 privé-zones vrij in grootte en positie worden gedefinieerd. COLOR: Instelling voor de kleur van alle maskers AREA NO. 0~7: Instelling van het masker STATUS: ON: Masker actief OFF: Masker niet actief HORIZON. SIZE: Horizontale grootte van het masker VERTICAL SIZE: Verticale grootte van het masker HORIZON. MOVE: Horizontale startpositie van het masker VERTICAL MOVE: Verticale ZOOM IN (50 / 60 / 70 / 80 / 90 / 100) Digitale zoomfunctie. De waarde 100 betekent dat geen digitale zoom is ingesteld. De waarde van 50 betekent dat 50 % van het beeld, gezien vanuit het midden van het beeld, wordt weergegeven als camerabeeld. RETURN Terug naar vorige menupagina63 Nederlands RESET Functie Beschrijving RESET Resetten van alle camera-instellingen in het hoofdmenu op de fabrieksinstellingen

SAVE&EXIT Functie Beschrijving SAVE Opslaan van alle instellingen en verlaten van het OSD-menu EXIT Verlaten van het OSD-menu64 Nederlands

7. Onderhoud en reiniging

7.1. Onderhoud Controleer regelmatig de technische veiligheid van het product, bijvoorbeeld beschadiging van de behuizing. Als aangenomen moet worden dat een veilig gebruik niet meer mogelijk is, moet het product buiten werking gesteld worden en beveiligd worden tegen onbedoeld gebruik. Er moet worden aangenomen dat een veilig gebruik niet meer mogelijk is, als het toestel zichtbare beschadigingen heeft, het apparaat niet meer functioneert

Neem het volgende in acht: Het product is voor u onderhoudsvrij. Er bevinden zich voor u geen te controleren of te onderhouden componenten binnen in het product, open het nooit. 7.2. Reiniging Reinig het product met een schone, droge doek. Bij sterkere vervuiling kan de doek met een beetje lauw water bevochtigd worden.

Let op dat er geen vocht in het apparaat binnendringt. Gebruik geen chemische reinigingsmiddelen, omdat hierdoor het oppervlak van de behuizing en het beeldscherm beschadigd kan raken (verkleuringen).

Let op: De EU-richtlijn 2002/96/EG regelt de reglementaire terugname, behandeling en recyclage van gebruikte elektronische apparaten. Dit symbool betekent dat - in het belang van de bescherming van het milieu - het toestel aan het einde van zijn levensduur conform de geldende wettelijke voorschriften en gescheiden van huishoudelijk afval resp. bedrijfsafval moet worden verwijderd. De afvoer van het af te danken apparaat kan via de desbetreffende officiële inzamelpunten in uw land plaatsvinden. Volg de ter plaatse geldende voorschriften op bij het verwijderen van materialen. Uw lokale autoriteiten verstrekken u zo nodig detailinformatie betreffende het terugnemen (ook in landen, die niet zijn aangesloten bij de Europese Unie). Door het gescheiden inzamelen en hergebruiken wordt bespaard op het gebruik van grondstoffen en is verzekerd dat bij hergebruik van het product alle bepalingen ter bescherming van gezondheid en milieu in acht worden genomen.65 Nederlands

9. Technische gegevens

Modelnummer HDCC71510 Beeldopnemer 1/3” Progressive Scan CMOS Cameratype Vario dome Resolutie 720p25, 720p30 Beeldelementen (effectief) 1920 (h) × 1080 (v) Objectief 2,8 – 12 mm, Variofocaal objectief Horizontale beeldhoek 28° - 78° Dag-/nachtomschakeling Elektromechanisch IR-cut filter Minimale verlichting (kleur) 0,1 lux Minimale verlichting (Z/W) 0,001 lux (beeldintegratie aan) Minimale belichting (IR) 0 lux Beeldintegratie 2x – 16x Ruisonderdrukking 3D DNR Elektronische sluiter-regeling 1/25 s tot 1/50.000 s Camerabesturing On-screen-display (OSD) Tegenlichtcompensatie DWDR Maskeren van privé-zones 8 vrij configureerbare bereiken Digitale zoom Ja Videosysteem HD-TVI IR-led’s 24 IR-reikwijdte 20 m Smart IR Ja Aansluitingen Videosignaal (HD-TVI, BNC), videosignaal (FBAS, BNC), voeding (DC) Voedingsspanning 12 VDC ± 10%, 24 VAC ± 10% Energieverbruik Max. 375 mA (max. 4.5 W) Bedrijfstemperatuur -20°C – +60°C Luchtvochtigheid Max. 90% Afmetingen (hx) 125 x 143 mm Gewicht 950 g

De IR-reikwijdte is sterk afhankelijk van omgevingsfactoren. Als de omgeving in het gezichtsveld van de camera slecht reflecterend is of als er zich geen object in het maximale belichtingsbereik bevindt, kan de helderheid van het videobeeld in de nacht te laag zijn. Dit heeft een slechte bruikbaarheid van het videobeeld tot gevolg. Bovendien moet bij de installatie van de camera erop worden gelet dat er zich in de directe omgeving van het gezichtsveld van de camera geen objecten bevinden (bijvoorbeeld dakgoot of muur). In dat geval kan het IR-licht reflecteren in deze objecten. Dat veroorzaakt ringvormige overgangen in de tegenovergestelde richting van het object.66
