GEBRUIKSAANWIJZING Alpha Pro Prixton

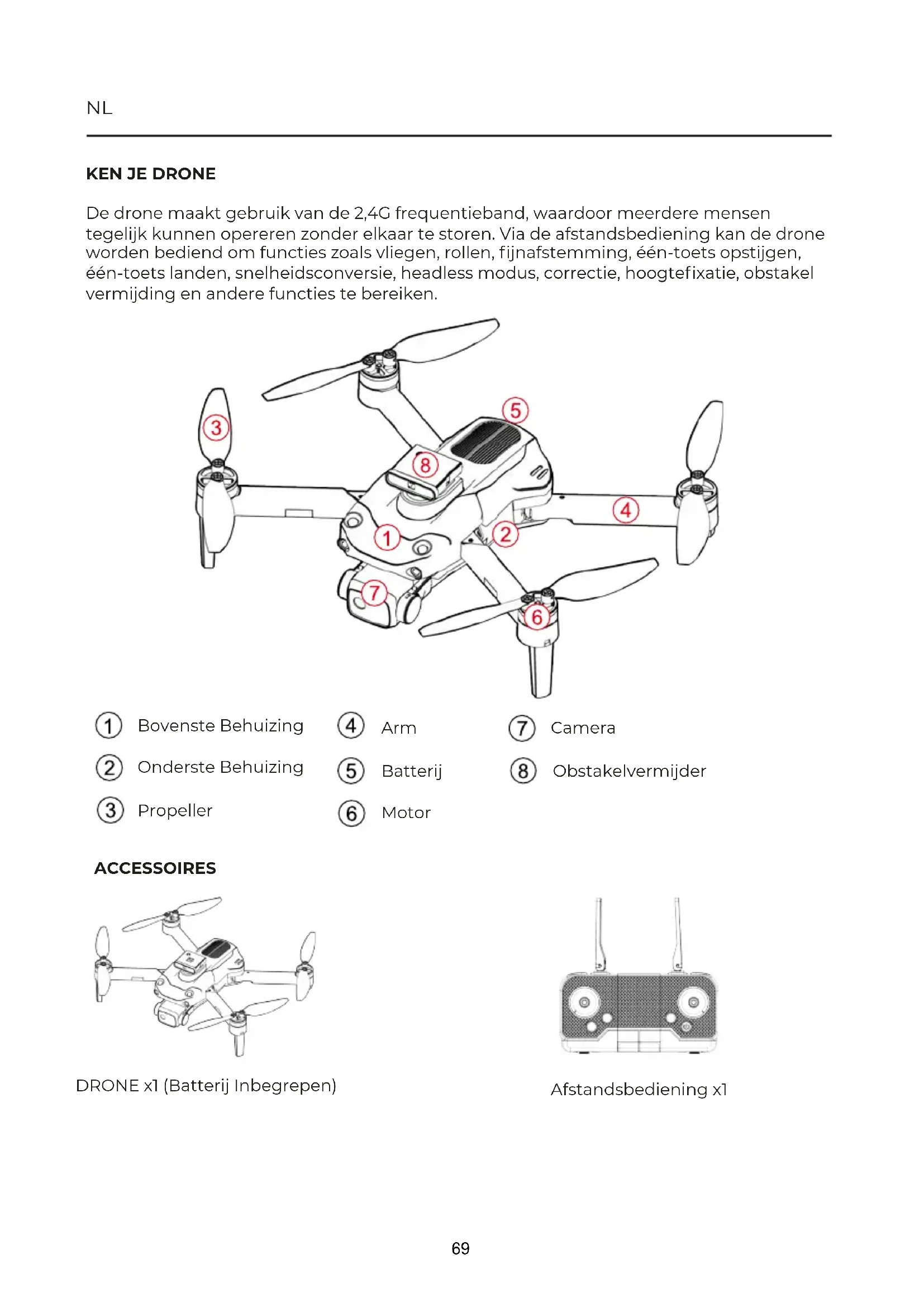

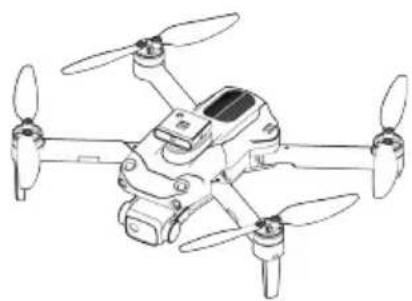

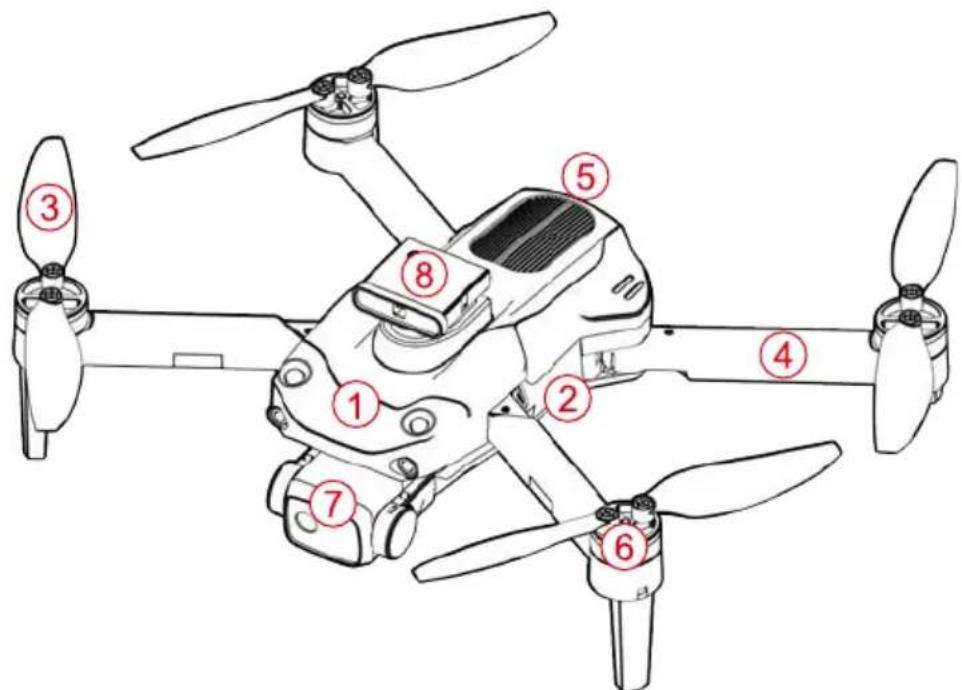

De drone maakt gebruik van de 2,4G frequentieband, waardoor meerdere mensen tegelijk kunnen opereren zonder elkaar te storen. Via de afstandsbediening kan de drone worden bediend om functies zoals vliegen, rollen, fijnafstemming, één-toets opstijgen, één-toets landen, snelheidsconversie, headless modus, correctie, hoogtefixatie, obstakel vermijding en andere functies te bereiken. ACCESSOIRES Bovenste Behuizing DRONE x1 (Batterij Inbegrepen) Afstandsbediening x1 Onderste Behuizing Propeller Arm Batterij Motor Camera Obstakelvermijder

69VOORBEREIDING VOOR DE VLUCHT

1.VLUCHTOMGEVING Binnen: Ruime ruimtes, weg van barrières, drukte of huisdieren hebben de voorkeur. Buiten: Zonnig, windstil en licht briesachtig weer heeft de voorkeur. Houd de drone tijdens de vlucht alstublieft in het zicht en houd hem uit de buurt van obstakels, hoogspanningskabels, bomen en mensen. Vlieg niet in extreme omstandigheden, zoals extreme hitte, kou, sterke wind of zware regen. Reserve Propellers Ax2 Bx2 Schroevendraaier x1 USB Oplader x1

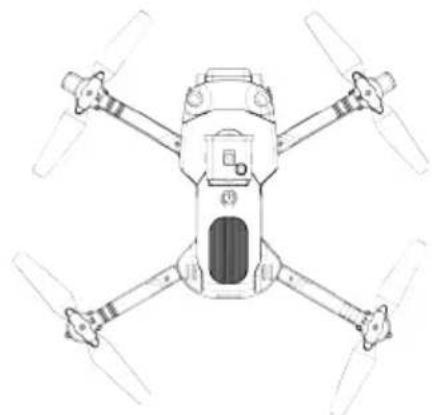

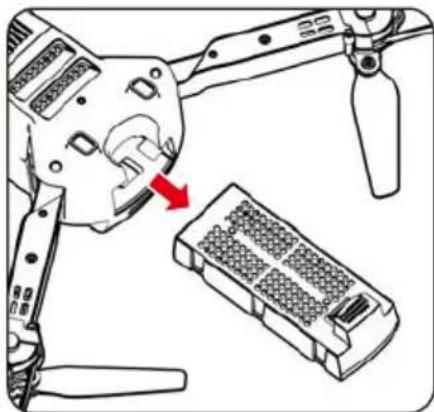

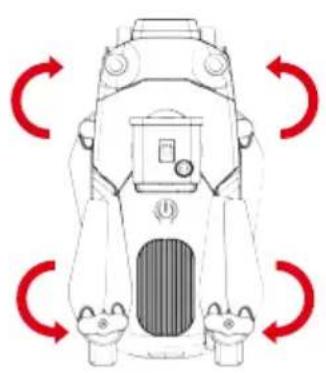

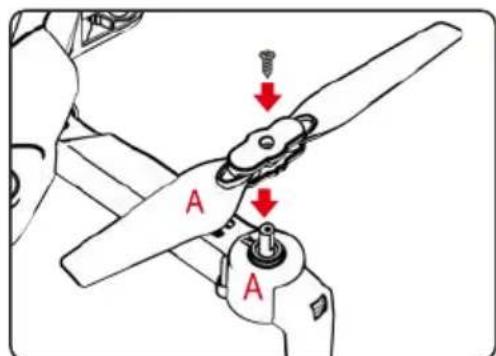

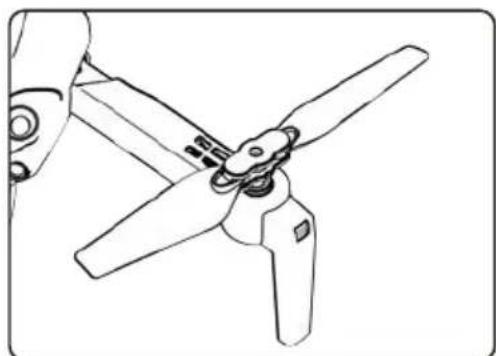

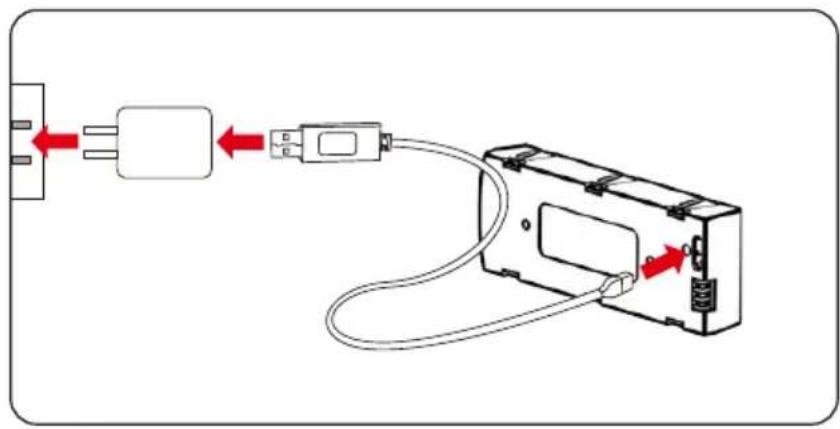

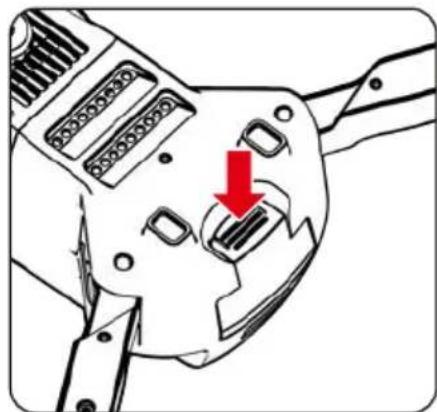

Monteren van de propellers: Lijn de bladen uit met de motoras en installeer ze (de identificatie van de arm moet overeenkomen met de identificatie van het blad), Draai de schroef rechtsom vast. A. Verwijder de lithiumbatterij van de onderkant van de drone. Open de voorste arm (dichtbij de camera). Open de achterarm. Vouw eerst de achterarm en dan de voorarm bij het vouwen. Openen van de arm 71B. Sluit de USB-oplaadkabel aan op de oplaadinterface van de lithiumbatterij. De batterij licht rood op tijdens het opladen en gaat uit wanneer de batterij vol is. De oplaadtijd is ongeveer 100-120 minuten. Het gebruik van een lithiumbatterij brengt een zeker risico met zich mee. Het kan brand, lichamelijk letsel of verlies van eigendommen veroorzaken. Gebruikers moeten zich bewust zijn van de risico's en de volledige verantwoordelijkheid nemen voor het onjuiste gebruik van de batterij. Indien batterijlekkage optreedt, vermijd dan contact met uw ogen of huid met elektrolyt. Als het toch gebeurt, spoel dan onmiddellijk uw ogen met schoon water en zoek onmiddellijk medische hulp. Verwijder alstublieft de stekker onmiddellijk als u een vreemde geur, geluid of rook opmerkt. Gooi de batterij niet weg als dagelijks afval. Maak uzelf alstublieft vertrouwd met de lokale afvalverwerkingsmethode en gooi deze weg volgens de speciale vereisten. Gebruik alstublieft de oplader van de originele fabriek om uw veilige gebruik te garanderen. Laad geen gezwollen of versleten batterij op. Laad de batterij niet overmatig op. Haal alstublieft de oplader uit het stopcontact zodra deze volledig is opgeladen. Laad de batterij niet op naast brandbare materialen, zoals tapijt, houten vloeren of houten meubels, of op het oppervlak van elektrogeleidende objecten. Houd altijd een oogje in het zeil op de batterij tijdens het opladen. Laad geen batterij op die nog niet is afgekoeld. De laadtemperatuur moet tussen 0ºC en 40ºC zijn. NOTITIES: BATTERIJINSTRUCTIES BATTERIJ OPLADEN BATTERIJRECYCLING: 72Open het batterijklepje en plaats 3 AA-batterijen op de juiste wijze in overeenstemming met de instructies voor de elektroden.

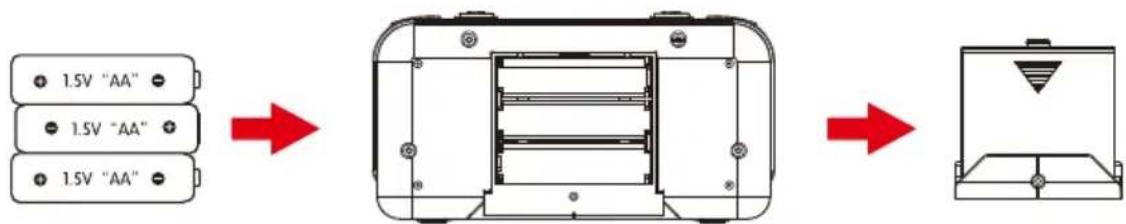

1. Zorg ervoor dat de batterijen correct zijn geplaatst volgens de polariteitsaanduiding-

en in het batterijcompartiment.

2. Meng alstublieft geen oude en nieuwe batterijen.

3. Meng alstublieft geen verschillende soorten batterijen door elkaar.

(Batterijen dienen apart te worden aangeschaft)

SIGNAL CONNECTION VAN ZENDER EN ONTVANGER

1. Zet de drone aan en plaats deze op een vlakke ondergrond, de indicatielamp van de

zender en de LED van de drone knipperen.

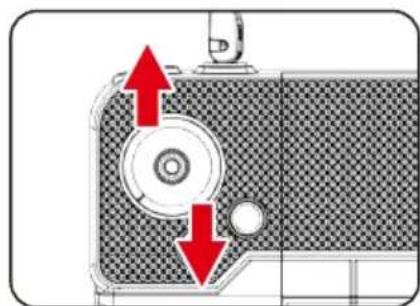

2. Duw de gashendel joystick naar het hoogste punt en duw hem vervolgens terug naar het

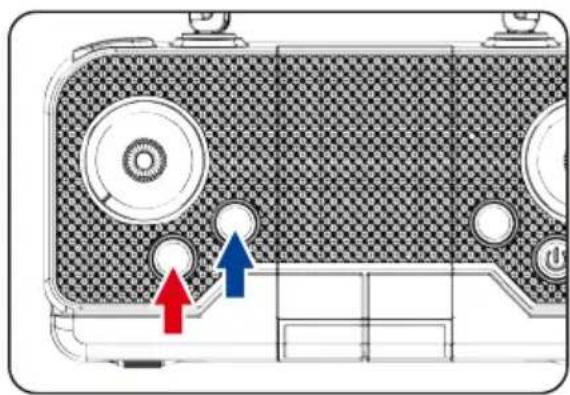

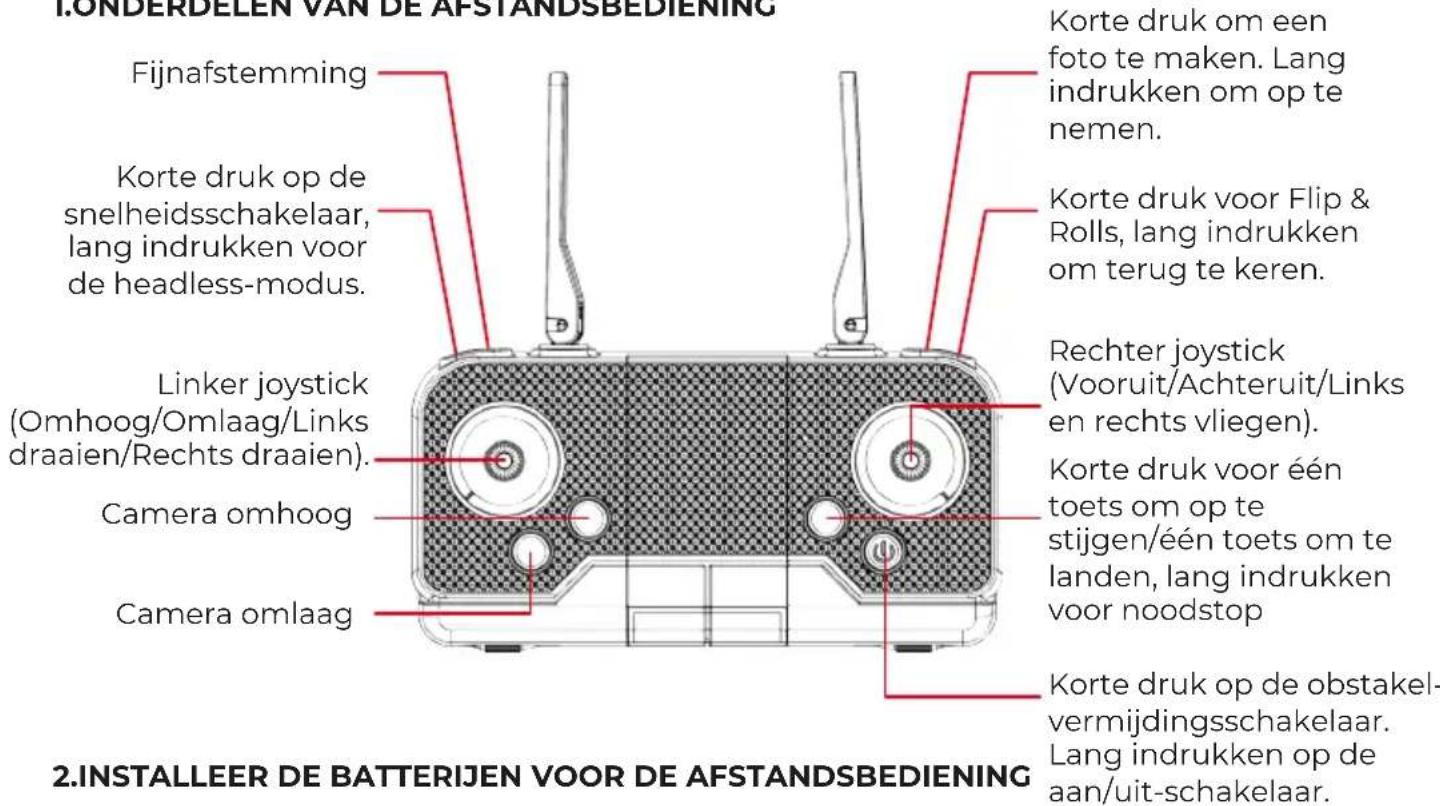

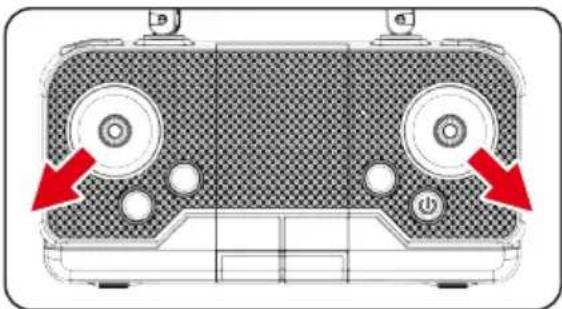

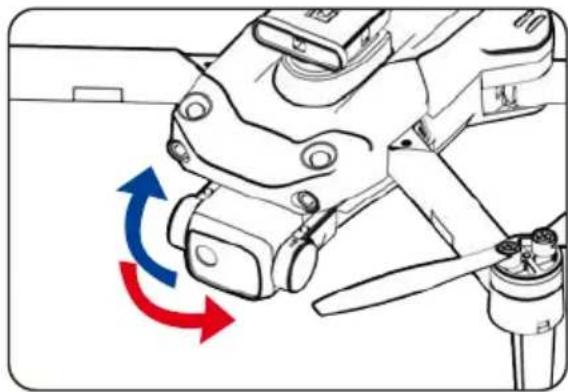

laagste punt, en wanneer u twee pieptonen hoort, worden de indicatielamp van de zender en de LED van de drone normaal verlicht, de signaalverbinding is voltooid. Korte druk voor Flip & Rolls, lang indrukken om terug te keren. Korte druk om een foto te maken. Lang indrukken om op te nemen. Rechter joystick (Vooruit/Achteruit/Links en rechts vliegen). Korte druk op de obstakel- vermijdingsschakelaar. Lang indrukken op de aan/uit-schakelaar. Fijnafstemming Camera omhoog Camera omlaag Korte druk op de snelheidsschakelaar, lang indrukken voor de headless-modus. Linker joystick (Omhoog/Omlaag/Links draaien/Rechts draaien). Korte druk voor één toets om op te stijgen/één toets om te landen, lang indrukken voor noodstop 73ZENDERKALIBRATIE U kunt de horizontale kalibratiefunctie gebruiken om het vliegtuig te kalibreren wanneer het in de lucht in een bepaalde richting afdrijft of wanneer het ter plaatse draait. Plaats het vliegtuig op een horizontaal oppervlak, houd de twee joysticks op de afstandsbediening 3 seconden ingedrukt, de afstandsbediening geeft een pieptoon en de lampjes van het vliegtuig knippe- ren. Wacht ongeveer 3 seconden, de lampjes van het vliegtuig blijven aan en de kalibratie is voltooid.

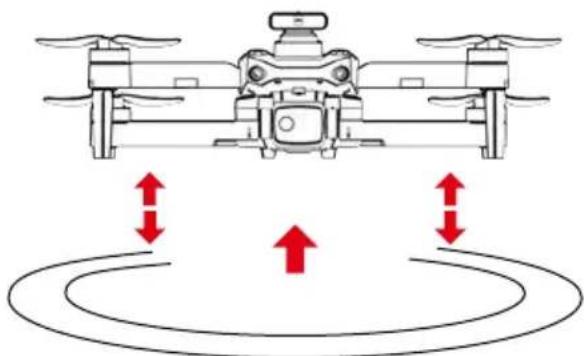

Druk op de "Eén-toets Stijgen" knop, de dronebladen draaien en vliegen automatisch naar een hoogte van 1,5 meter.

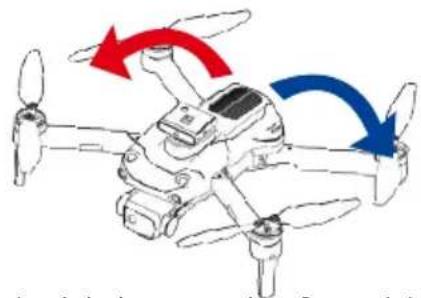

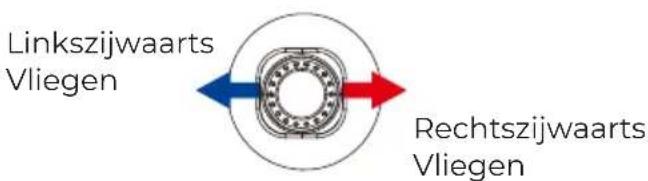

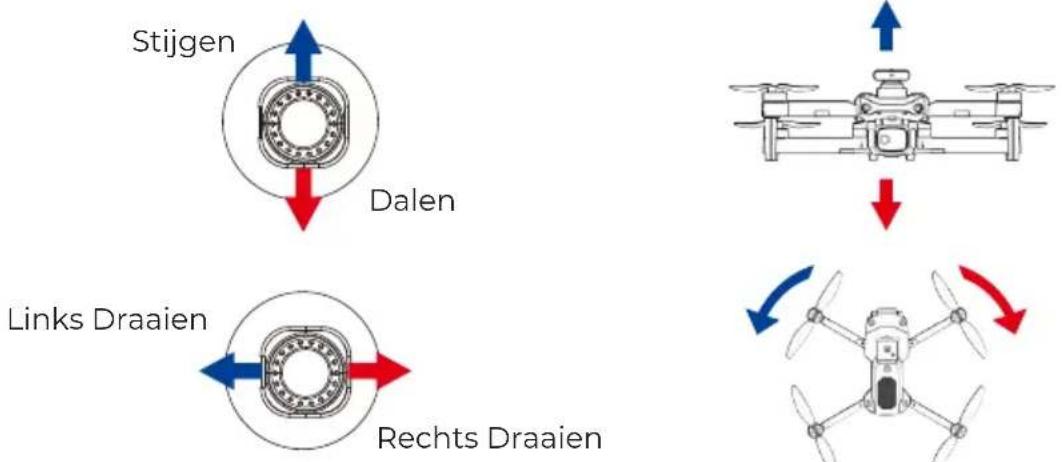

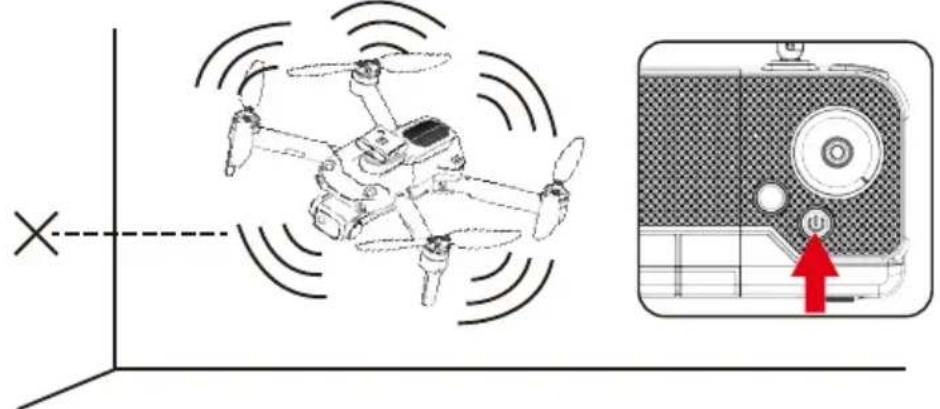

Gebruik de linker joystick om de vluchthoogte te regelen en links/rechts te draaien, en de rechter joystick om de voorwaartse, achterwaartse, linker- en rechterzijwaartse vliegrichtin- gen te regelen. Linker joystick Rechter joystick Stijgen Dalen Links Draaien Rechts Draaien Vooruit Linkszijwaarts Vliegen Rechtszijwaarts Vliegen Achteruit 74OBSTAKEL VERMIJDINGSMODUS Als er een obstakel wordt waargenomen op 0,5-1 meter nadat de obstakel vermijdingsmodus is ingeschakeld, stopt het bewegen in de richting van het obstakel. Obstakel vermijding kan alleen lichtgekleurde objecten herkennen, maar donkere, zwarte en transparante objecten kunnen niet worden herkend. De obstakel vermijdingsfunctie wordt alleen aanbevolen voor gebruik binnenshuis. FLIPS & ROLLS Wanneer de drone zich op meer dan 3 meter hoogte bevindt, klik op "360º flips en rolls" en beweeg de rechter joystick naar een bepaalde richting, de drone zal in die richting draaien. Headless-modus De vliegrichting van de drone is onderworpen aan de richting van de afstandsbediening.

1. Wanneer de drone de frequentie aanpast, staat de drone standaard in de normale modus.

Dan brandt het indicatielampje van de drone normaal. Wanneer u op de headless-functi- etoets van de afstandsbediening drukt, piept de afstandsbediening één keer en gaat deze de headless-modus in. Wanneer u nogmaals op de headless-functietoets drukt, hoort u een pieptoon en verlaat de drone de headless-modus.

2. In de headless-modus hoeft de operator de richting van de neus niet te identificeren, maar

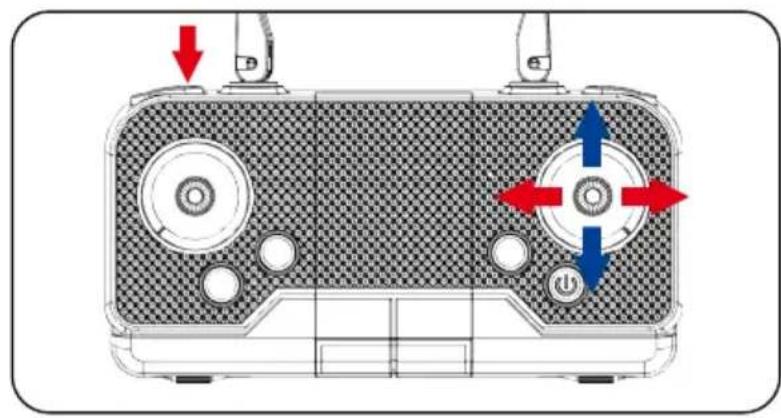

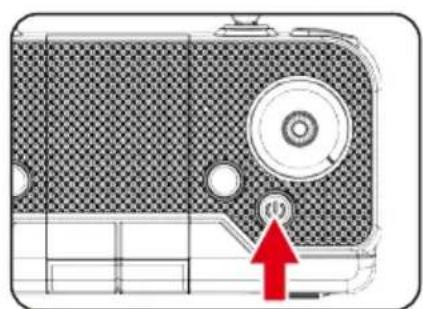

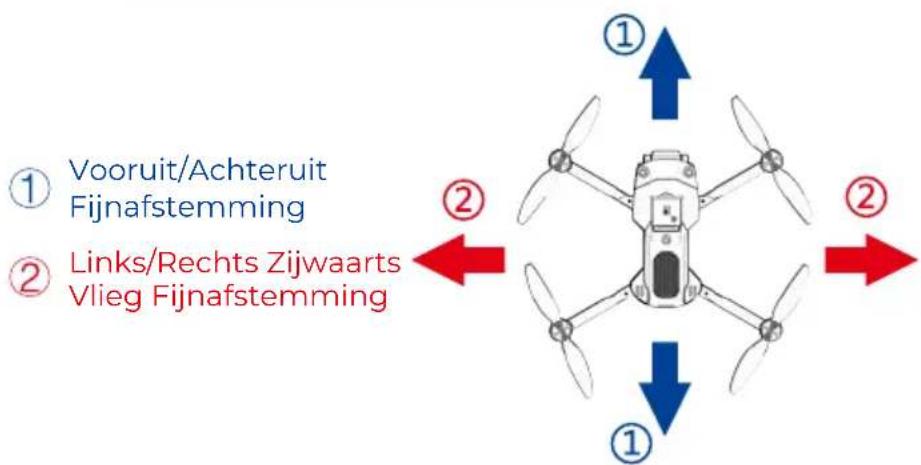

moet hij de drone bedienen volgens de bedieningshendel van de afstandsbediening. Zweven Wanneer u de linker joystick (gashendel) loslaat na de opstijg-/daalactie, zal de drone zweven op een bepaalde hoogte. Het wordt aanbevolen om de obstakel vermijdingsfunctie in te schakelen in een indoor vluch- tomgeving met een lengte en breedte van 6 x 6 meter of meer. Wanneer de UAV de obstakel vermijdingsmodus inschakelt, zal de snelheid afnemen en kan de snelle versnelling niet worden ingeschakeld. Daarom wordt aanbevolen om binnenshuis te vliegen wanneer de obstakel vermijdingsmodus is ingeschakeld. Rechter joystick Linker joystick Flip naar links Flip naar rechts 75Fijnafstemmingsfunctie Wanneer het vliegtuig in de lucht draait of kantelt in verschillende richtingen, kunt u de fijnafstemming gebruiken om de actie te corrigeren. Druk op de fijnafstemmingsknop en hoor een pieptoon, beweeg vervolgens de joystick in de tegenovergestelde richting om aan te passen en te kalibreren totdat het vliegtuig niet meer afwijkt. Als er gedurende 5-6 seconden geen handeling plaatsvindt nadat de fijnafstemming is gestart, wordt de fijnafstemmingsfunctie automatisch afgesloten. Notities Wanneer de drone zich binnen 30 cm van de grond bevindt, wordt hij beïnvloed door de wervelwind veroorzaakt door zijn eigen bladen en wordt hij onstabiel. Dit wordt het "grondeffect" genoemd. Hoe lager de drone vliegt, hoe groter het effect zal zijn. FAQ Probleem: Controlefout Oorzaken: Geen verbinding met de quadcopter-batterij. Te sterke windkracht. Oplossingen: Sluit de quadcopter-batterij op de juiste manier aan. Vlieg niet op winderige dagen. De prestaties en de controle van de quadcopter worden beïnvloed door sterke winden. Probleem: Mislukken van opstijgen Oorzaken: De rotatiesnelheid van de hoofdrotorbladen is te laag. De batterij van de quadcopter is niet volledig opgeladen. Oplossingen: Duw de gashendel joystick omhoog. Laad de quadcopter volledig op. Probleem: Te snel landen Oorzaken: De gashendel wordt te snel naar beneden getrokken. Oplossingen: Trek de gashendel langzaam naar beneden voor een soepele landing. Probleem: Ongeregeldheid Oorzaken: Buiten het effectieve controlebereik. Oplossingen: Zorg ervoor dat de bediening binnen het controlebereik valt: afstandsbediening van 100 meter en WIFI-besturing van 40-50 meter. Vooruit/Achteruit Fijnafstemming Links/Rechts Zijwaarts Vlieg Fijnafstemming 76WiFi camera hoekaanpassing WiFi Opmerking: Deze functie is beperkt tot camera's met servo's. Druk op de knop "Camera Omhoog" om de camera omhoog aan te passen. Druk op de knop "Camera Omlaag" om de camera omlaag aan te passen. Handleiding voor de werking van de app Download en installeer de mobiele app

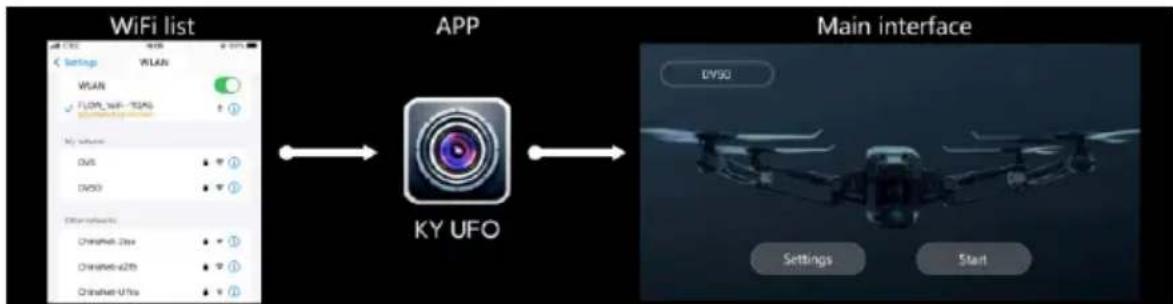

1. Schakel de stroomschakelaar van het product in.

2. Open de instellingen van de mobiele telefoon, start WiFi, zoek "Flow-xxxxx" in de

WiFi-zoeklijst en klik op Verbinden totdat de verbinding succesvol is.

3. Open de app en klik op het "start"-pictogram om naar de real-time interface te gaan.

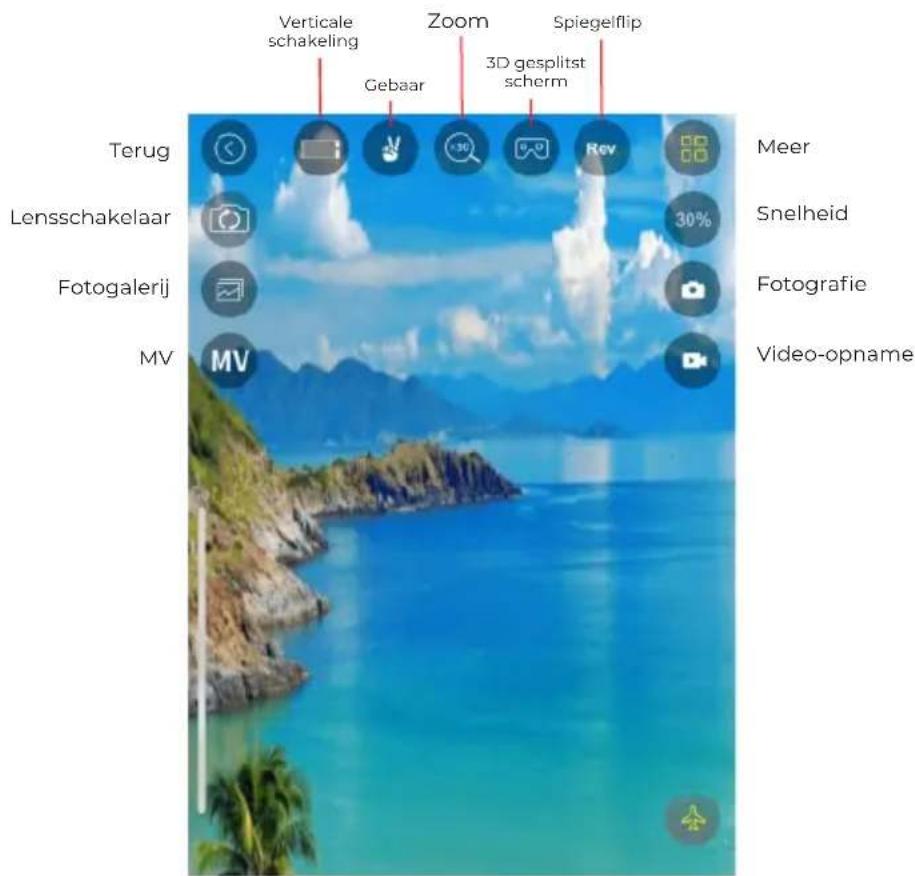

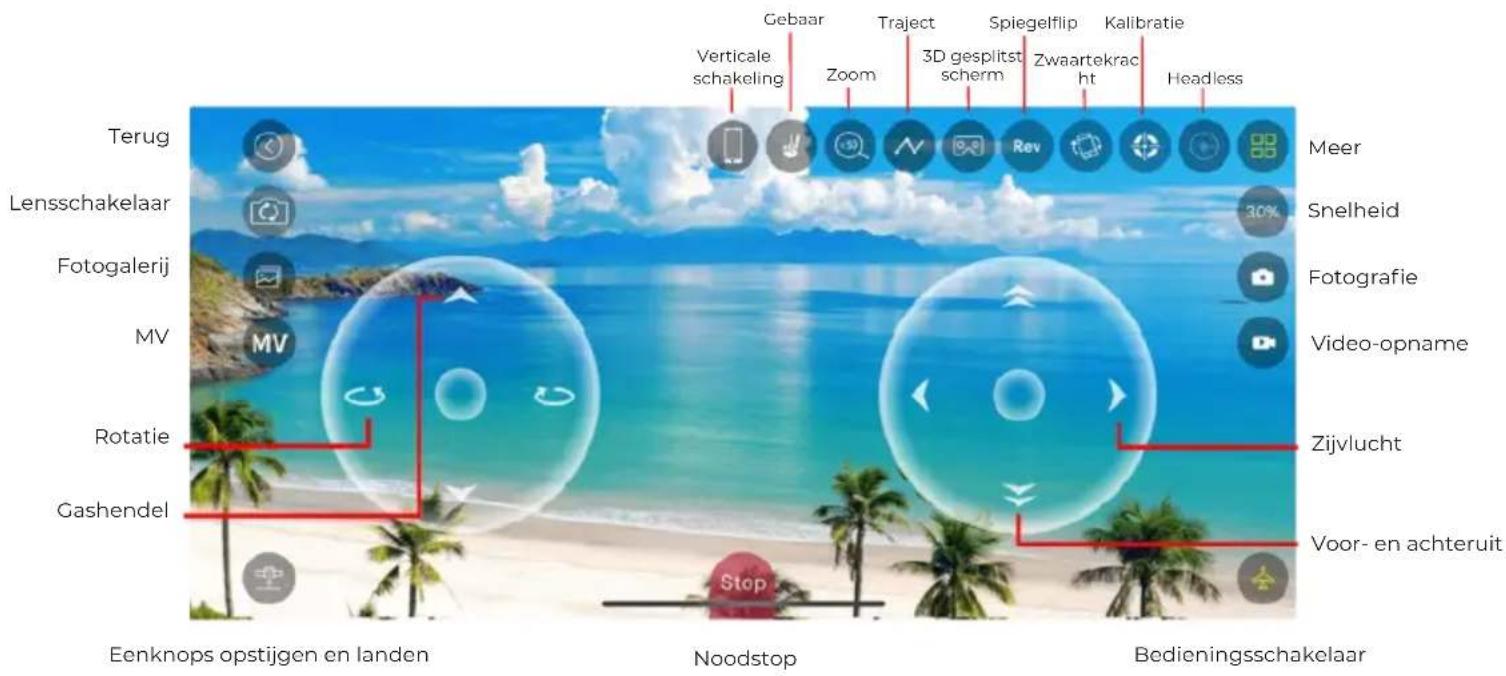

77Bedieningsinstructies: Verschillende functies worden weergegeven in de onderstaande afbeelding: Wanneer u overschakelt naar het verticale scherm, is het niet mogelijk om vluchtbesturing uit te voeren op het apparaat. Eenknops opstijgen en landen Noodstop Bedieningsschakelaar Terug Lensschakelaar Fotogalerij Voor- en achteruit Zijvlucht Video-opname Fotografie Snelheid Meer Headless Zwaartekrac

Meer Snelheid Fotografie Video-opname

78Garantie beleid Vereenvoudigde EU-conformiteitsverklaring Dit product voldoet aan de in het land van aankoop geldende garantiewetgeving. Als u een probleem hebt dat u niet kunt oplossen, moet u naar www.prixton.com gaan en op de contactoptie klikken om ons uw assistentieformulier toe te sturen. Hierbij verklaart La Trastienda Digital SL, als eigenaar van het handelsmerk Prixton, en gevestigd in het Avenida Cervantes 49, módulo 25, Basauri 48970, Bizkaia, dat de radioapparatuur die hierna wordt beschreven: Strookt met Richtlijn 2014/53/EU van het Europees Parlement en de Raad van 16 april 2014. De volledige tekst van de EU-conformiteitsverklaring is te vinden op de volgende internetsite: www.prixton.com

CATEGORIE Prixton ALPHA PRO Drone Leisure Deze technische en elektrische specificaties kunnen te allen tijde en zonder voorafgaande kennisgeving worden gewijzigd om het apparaat nog te verbeteren.
