MANUALE UTENTE Alpha Pro Prixton

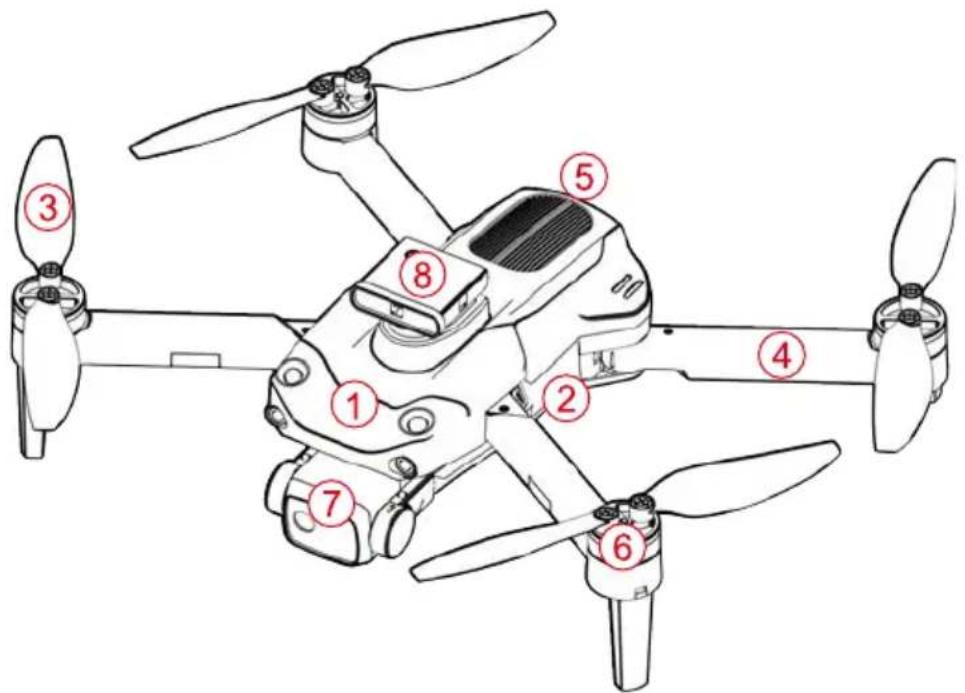

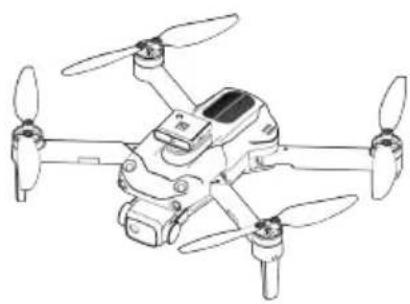

Il drone utilizza la banda di frequenza 2.4G, che consente a più persone di operare contemporaneamente senza interferire tra loro. Attraverso il telecomando, il drone può essere controllato per raggiungere funzioni come volare, rotolare, regolazioni precise, decollo con un solo tasto, atterraggio con un solo tasto, conversione di velocità, modalità senza testa, correzione, fissaggio dell'altezza, evitamento degli ostacoli e altre funzioni. ACCESSORI Montante Superiore DRONE x1 (Batteria Inclusa) Telecomando x1 Montante Inferiore Elica Braccio Batteria Lorem ipsum Fotocamera Evitatore di Ostacoli

Interni: Sono preferiti spazi ampi lontani da barriere, folle o animali domestici. All'aperto: Sono preferiti i giorni soleggiati, senza vento e con una brezza leggera. Si prega di tenere il drone a vista durante il volo e di tenerlo lontano da barriere, cavi ad alta tensione, alberi e persone. Non volare in ambienti estremi, come caldo intenso, freddo intenso, vento forte o pioggia intensa. Eliche di Ricambio Ax2 Bx2 Cacciavite x1 Caricabatterie USB x1

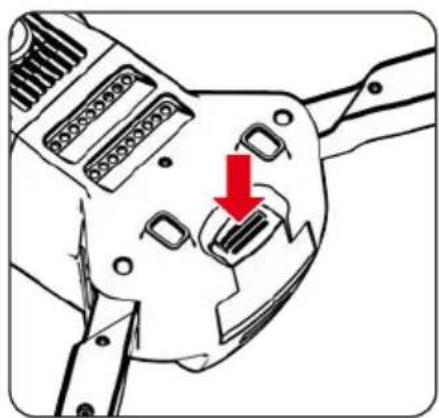

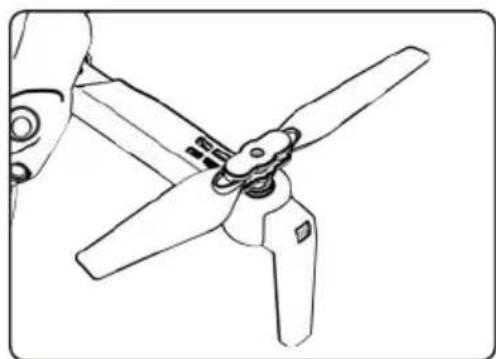

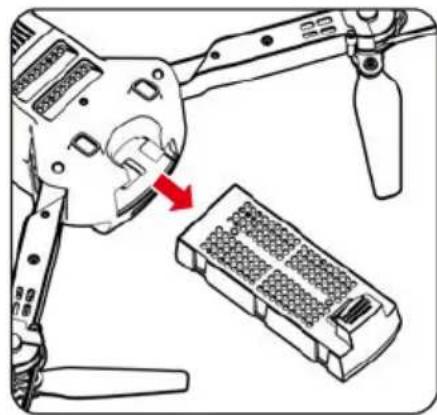

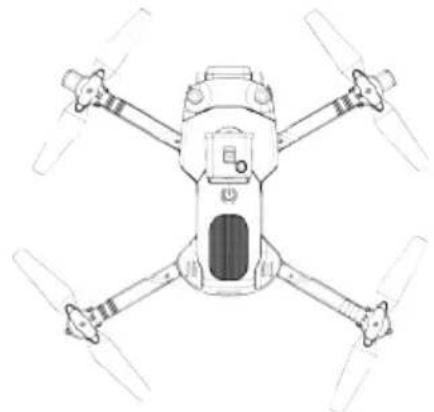

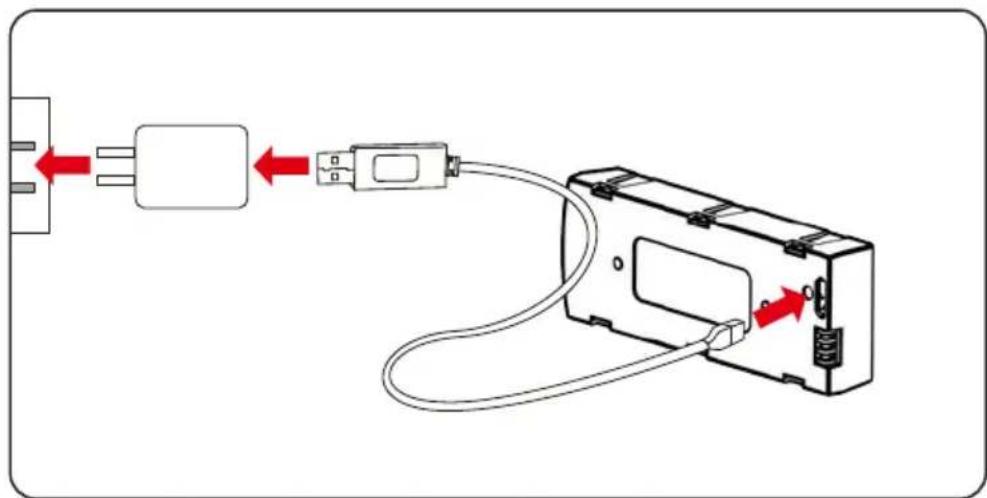

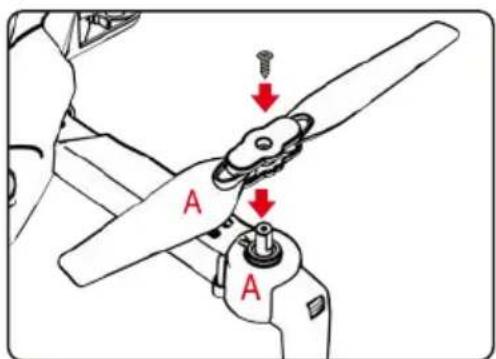

Allinea le pale con l'albero del motore e installale (l'identificazione del braccio deve essere coerente con l'identificazione della pala), stringi la vite in senso orario. A. Rimuovi la batteria al litio dalla parte inferiore del drone. Apri il braccio anteriore (vicino alla fotocamera). Apri il braccio posteriore. Piega prima il braccio posteriore e poi il braccio anteriore durante la piegatura. Apertura del braccio 38B. Collega il cavo di ricarica USB all'interfaccia di ricarica della batteria al litio. La batteria si illumina di rosso durante la ricarica e si spegne quando la batteria è comple- tamente carica. Il tempo di ricarica è di circa 100-120 minuti. L'uso della batteria al litio comporta un certo rischio. Potrebbe causare incendi, lesioni corporee o perdite di proprietà. Gli utenti devono essere consapevoli dei rischi e assumersi piena responsabilità dell'uso improprio della batteria. In caso di perdite della batteria, evitare il contatto degli occhi o della pelle con l'elettrolita. Una volta verificatosi, lavare immediatamente gli occhi con acqua pulita e cercare assistenza medica. Si prega di rimuovere immediatamente la spina se si avverte un odore particolare, rumori o fumo. Non smaltire la batteria come rifiuto quotidiano. Si prega di familiarizzare con il metodo locale di smaltimento dei rifiuti e di smaltirla secondo le specifiche richieste. Si prega di utilizzare il caricatore originale del produttore per garantire un utilizzo sicuro. Non caricare batterie dilatate o usurare. Non sovraccaricare la batteria. Si prega di scollegare il caricatore una volta che la batteria è completamente carica. Non caricare la batteria vicino a materiali infiammabili, come moquette, pavimenti in legno o mobili in legno o sulla superficie di oggetti elettroconduttivi. Si prega di tenere sempre d'occhio la batteria durante la ricarica. Non caricare la batteria se non si è ancora raffreddata. La temperatura di ricarica dovrebbe essere compresa tra 0ºC e 40ºC. NOTE

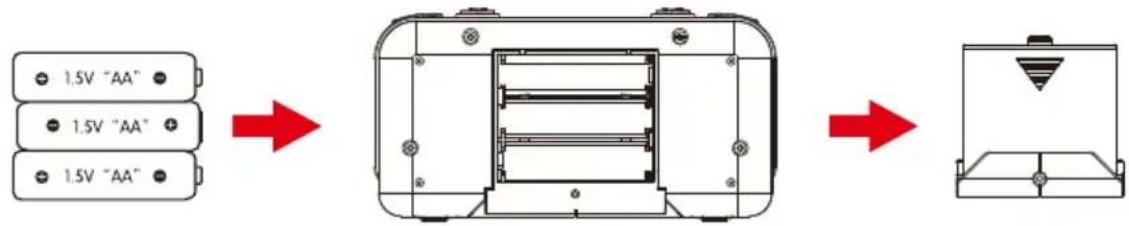

RICICLAGGIO DELLA BATTERIA: 39Apri il coperchio del vano batterie e inserisci correttamente 3 batterie AA seguendo le istruzioni relative agli elettrodi.

1. Assicurarsi che le batterie siano caricate correttamente in base alle indicazioni di

polarità sul vano batteria.

2. Si prega di non mescolare batterie vecchie e nuove insieme.

3. Si prega di non mescolare diversi tipi di batterie insieme.

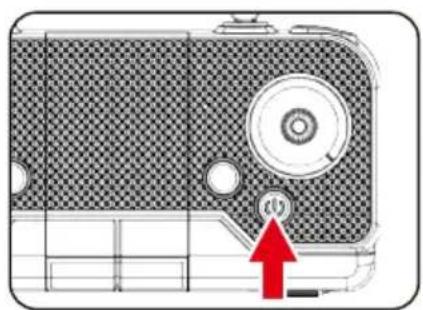

(Le batterie devono essere acquistate separatamente) CONNESSIONE DEL SEGNALE TRA TRASMETTITORE E RICEVITORE

1. Accendere il drone e posizionarlo su una superficie livellata, la luce indicatrice del

trasmettitore e il LED del drone lampeggiano.

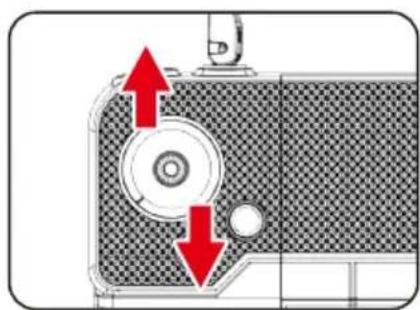

2. Premere il joystick del gas al punto più alto e poi riportarlo al punto più basso; quando si

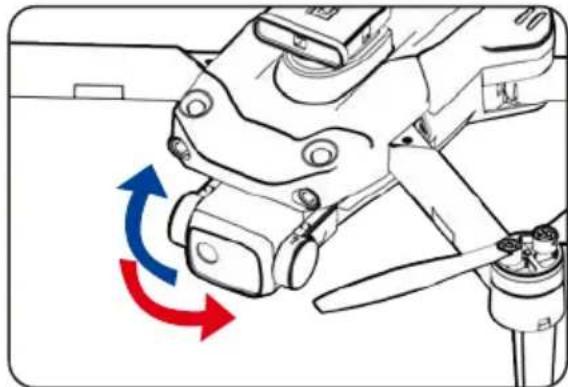

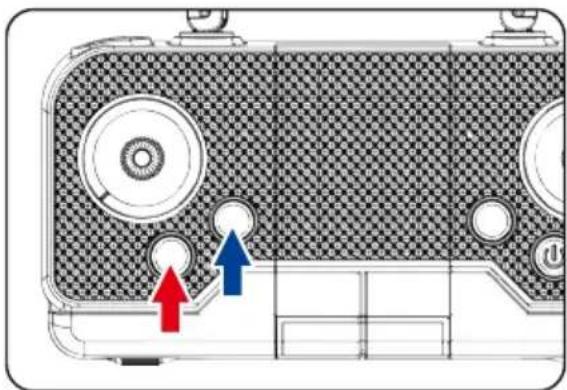

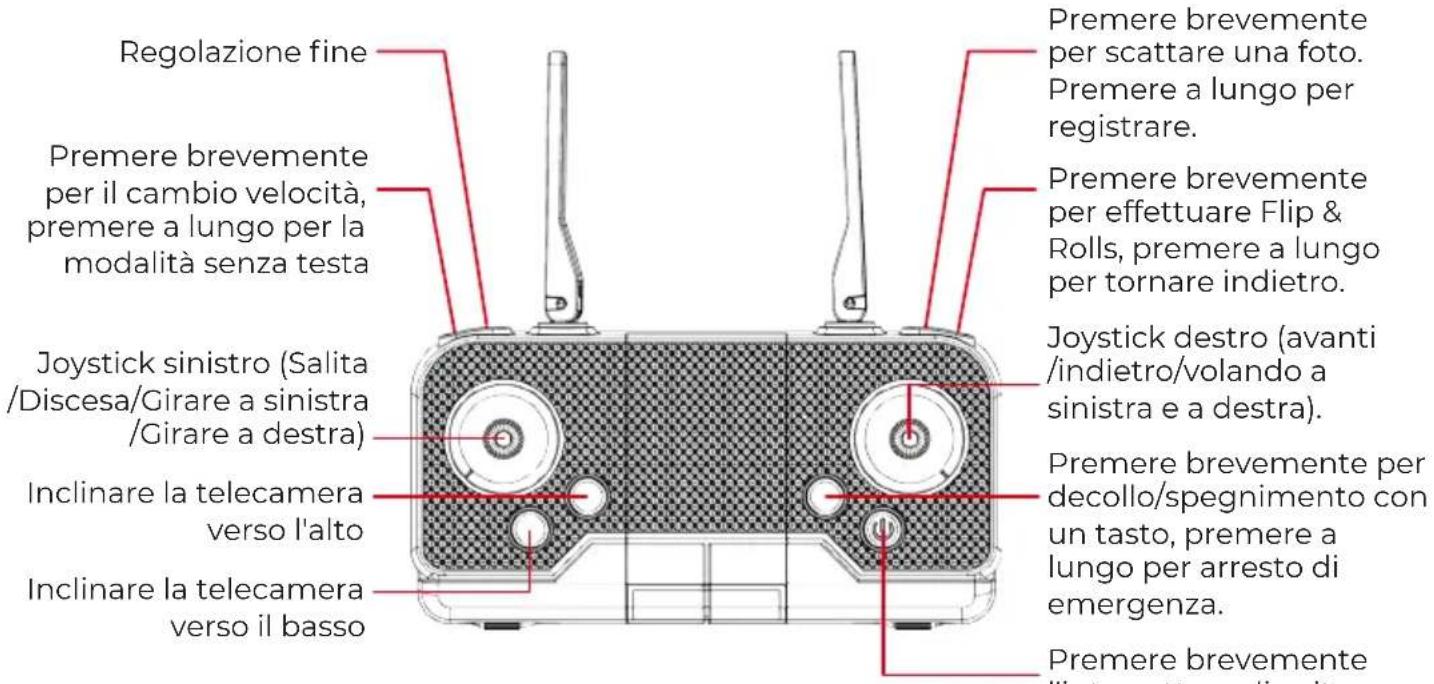

sentono due bip, la luce indicatrice del trasmettitore e il LED del drone diventano stabilmente accesi, la connessione del segnale è completata. Premere brevemente per effettuare Flip & Rolls, premere a lungo per tornare indietro. Premere brevemente per scattare una foto. Premere a lungo per registrare. Joystick destro (avanti /indietro/volando a sinistra e a destra). Premere brevemente l'interruttore di evitamen- to degli ostacoli. Premere a lungo l'interruttore di alimentazione. Regolazione fine Inclinare la telecamera verso l'alto Inclinare la telecamera verso il basso Premere brevemente per il cambio velocità, premere a lungo per la modalità senza testa Joystick sinistro (Salita /Discesa/Girare a sinistra /Girare a destra) Premere brevemente per decollo/spegnimento con un tasto, premere a lungo per arresto di emergenza.

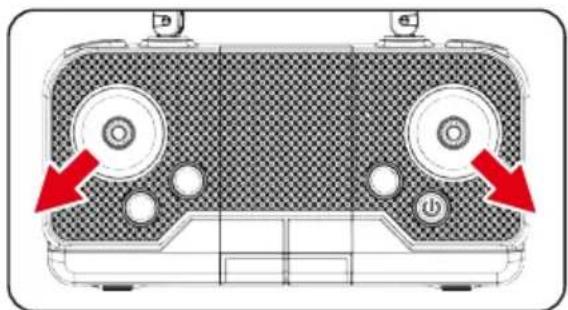

40CALIBRAZIONE DEL TRASMETTITORE

Puoi utilizzare la funzione di calibrazione orizzontale per calibrare l'aeromobile quando deriva in una certa direzione in aria o quando ruota sul posto. Posiziona l'aeromobile su una superficie orizzontale, tiene premuti i due joystick sul telecomando per 3 secondi, il telecomando emet- terà un segnale acustico e le luci dell'aeromobile lampeggieranno. Attendi circa 3 secondi, le luci dell'aeromobile rimarranno accese e la calibrazione sarà completa.

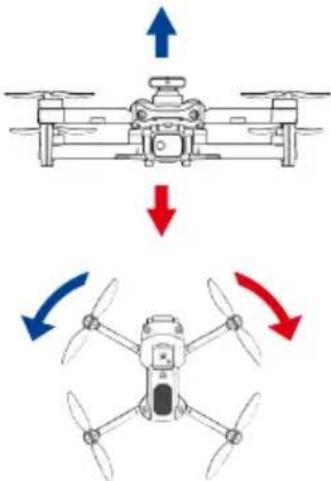

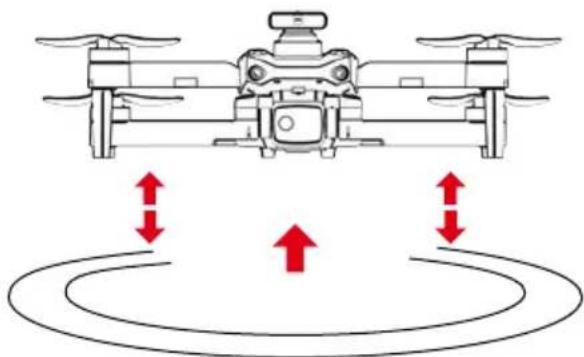

1.DECOLLO AUTOMATICO Premi il pulsante "Decollo automatico", le pale del drone inizieranno a ruotare e il drone si alzerà automaticamente fino a un'altezza di 1,5 metri. 2.Volo basico Utilizza il joystick sinistro per controllare l'altitudine del volo e girare a sinistra/destra, e il joystick destro per controllare le direzioni di volo avanti, indietro, a sinistra e a destra. Joystick sinistro Joystick Destro Salita Discesa Girare a Sinistra Girare a Destra Avanti Volo sul Lato Sinistro Volo sul Lato Destro Indietro

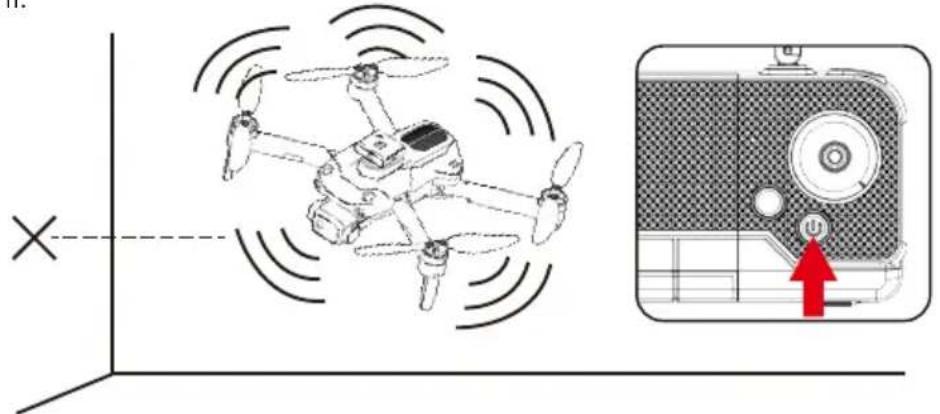

41MODALITÀ DI EVITAMENTO DEGLI OSTACOLI

Se viene rilevato un ostacolo a 0,5-1 metro dopo aver attivato la modalità di evitamento degli ostacoli, il drone si fermerà nel movimento verso l'ostacolo. L'evitamento degli ostacoli può riconoscere solo oggetti di colore chiaro, mentre oggetti scuri, neri e trasparenti non possono essere riconosciuti. La funzione di evitamento degli ostacoli è consigliata solo per l'uso in ambienti interni.

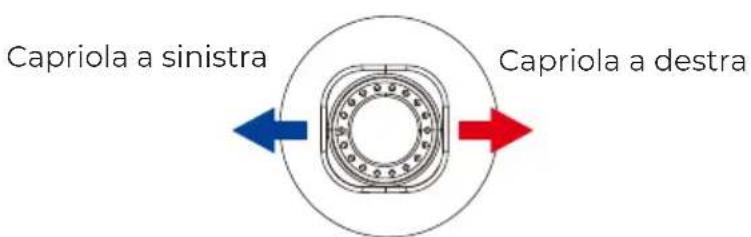

CAPRIOLE E ROTAZIONI

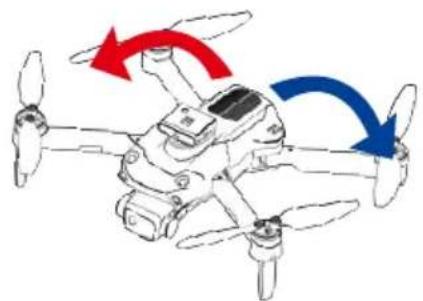

Quando il drone raggiunge un'altezza superiore a 3 metri, premi "Capriole e Rotazioni a 360º" e sposta il joystick destro in una certa direzione, il drone ruoterà in quella direzione. Modalità Senza Testa La direzione di volo del drone è soggetta alla direzione del telecomando.

1. Quando il drone è impostato sulla frequenza predefinita, viene considerato come

modalità comune. L'indicatore luminoso del drone è acceso normalmente. Quando premi il tasto della modalità Senza Testa sul telecomando, il telecomando emette un segnale acustico e entra nello stato Senza Testa. Quando premi nuovamente il tasto della modalità Senza Testa, sentirai un segnale acustico e il drone uscirà dalla modalità Senza Testa.

2. Nello stato Senza Testa, l'operatore non ha bisogno di identificare la direzione del muso,

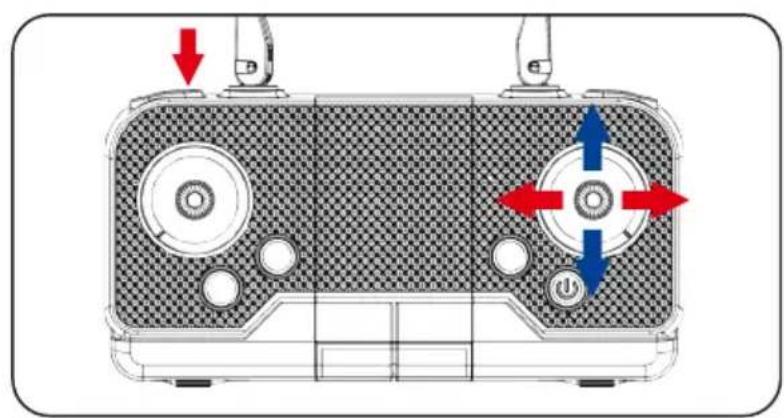

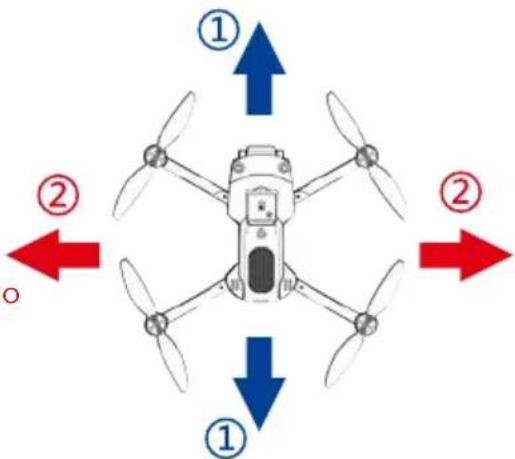

ma controlla il drone in base alla leva di controllo del telecomando. Sosta in Volo Quando rilasci il joystick sinistro (acceleratore) dopo l'azione di salita/discesa, il drone rimarrà in sosta a un'altezza specifica. Si consiglia di attivare la funzione di evitamento degli ostacoli in un ambiente di volo indoor con una lunghezza e una larghezza di almeno 6 x 6 metri. Quando il drone attiva la modalità di evitamento degli ostacoli, la velocità diminuirà e non sarà possibile attivare la marcia veloce. Pertanto, si consiglia di volare al chiuso quando la modalità di evitamento degli ostacoli è attiva. Joystick destro Joystick sinistro Capriola a sinistra Capriola a destra 42Funzione di regolazione fine Quando l'aeromobile ruota in aria o si inclina in diverse direzioni, puoi utilizzare la funzione di regolazione fine per correggere l'azione. Premi il pulsante di regolazione fine e ascolta un segnale acustico, quindi sposta il joystick nella direzione opposta per regolare e calibrare finché l'aeromobile non si discosta. Se non ci sono operazioni per 5-6 secondi dopo l'ingresso nella regolazione fine, la funzione di regolazione fine uscirà automaticamente. Note Quando il drone si trova entro 30 cm dal suolo, sarà influenzato dal vortice delle pale generate da sé stesso e diventerà instabile. Questo fenomeno è noto come "effetto suolo". Più il drone è vicino al suolo, maggiore sarà l'effetto. Domande frequenti (FAQ) Problema: Mancato controllo Cause: Non collegato alla batteria del quadricottero. Forza del vento troppo forte. Soluzioni: Collegare correttamente la batteria del quadricottero. Evitare di volare in giornate ventose. Le prestazioni e il controllo del quadricottero saranno influenzati dai venti forti. Problema: Mancata ascensione Cause: La velocità di rotazione delle pale principali è troppo lenta. La batteria del quadricottero non è completamente carica. Soluzioni: Spingere verso l'alto il joystick del gas. Si prega di caricare completamente il quadricottero. Problema: Atterraggio troppo precoce Cause: Il bastone del gas viene abbassato troppo rapidamente. Soluzioni: Abbassare lentamente il bastone del gas per eseguire un atterraggio morbido. Problema: Fuori controllo Cause: Oltre la distanza di controllo effettiva. Soluzioni: Assicurarsi di operare entro la distanza controllabile: telecomando di 100 metri e controllo WIFI di 40-50 metri. Avanti/Indietro Regolazione fine. Lato Sinistro/Destro Regolazione fine di Volo 43Regolazione dell'angolo della telecamera WiFi WiFi Nota: Questa funzione è limitata alle telecamere con servocomandi. Premi il pulsante "Telecamera Su" per controllare la regolazione della telecamera verso l'alto. Premi il pulsante "Telecamera Giù" per controllare la regolazione della telecamera verso il basso. Manuale di funzionamento dell'app Scarica e installa l'app mobile

1. Cerca "KY UFO" nell'"App Store" o su "Google Play" per scaricare e installare.

2. Scansiona il codice QR qui sotto per scaricare e installare.

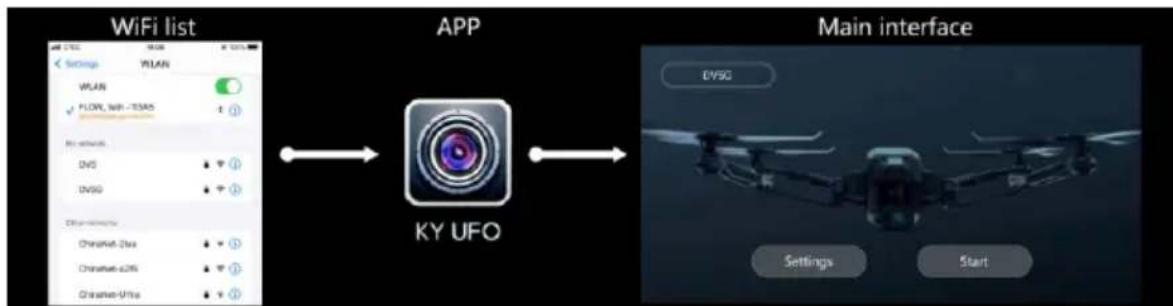

Impostazioni di connessione:

1. Accendi l'interruttore di alimentazione del prodotto.

2. Apri l'opzione di impostazioni del telefono cellulare, avvia il WiFi, trova "Flow-xxxxx"

nell'elenco di ricerca del WiFi e clicca su Connetti fino a quando la connessione riesce.

3. Apri l'app e clicca sull'icona "start" per accedere all'interfaccia in tempo reale.

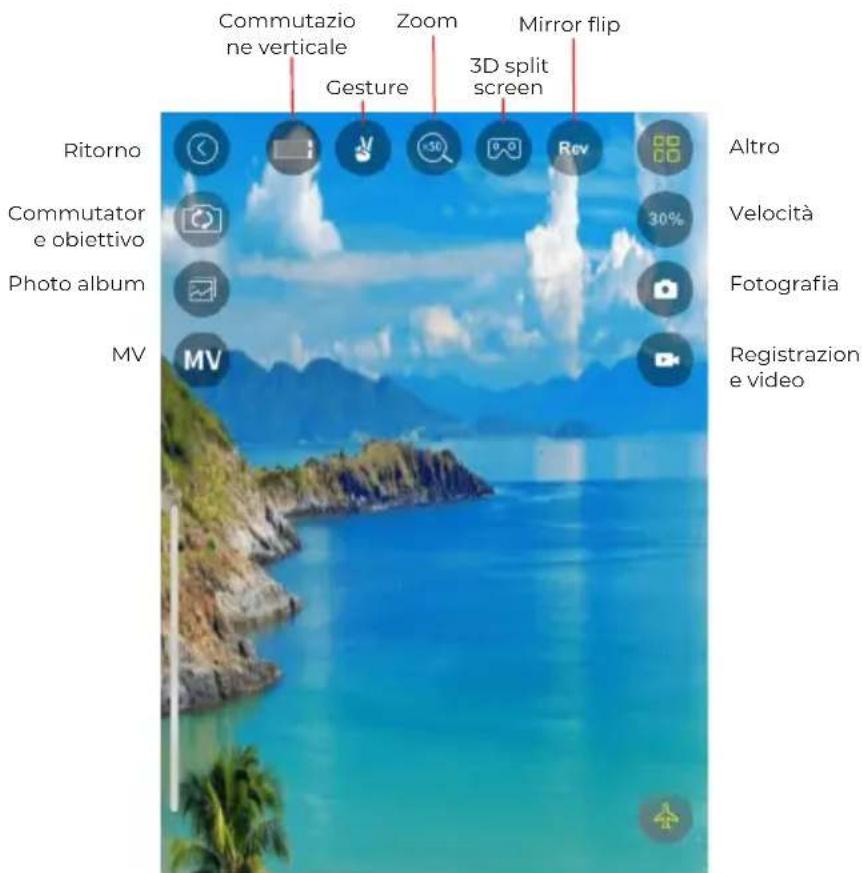

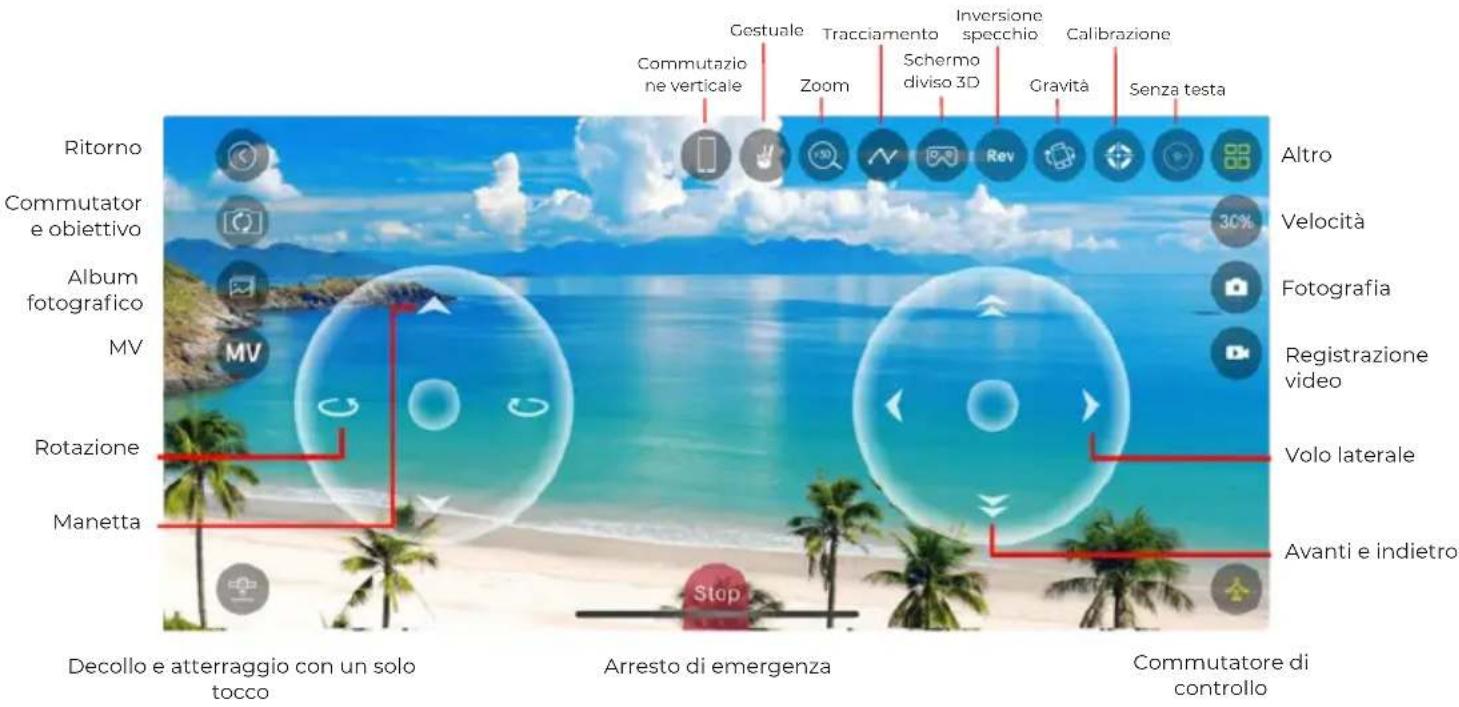

44Istruzioni per l'uso: Le varie funzioni sono mostrate nella figura qui sotto: Quando si passa alla modalità schermo verticale, non è possibile controllare il volo sul dispositivo. Decollo e atterraggio con un solo tocco Arresto di emergenza Commutatore di controllo Ritorno Commutator e obiettivo Album fotografico Avanti e indietro Volo laterale Registrazione video Fotografia Velocità Altro Senza testa Gravità Schermo diviso 3D Inversione specchio Tracciamento Zoom Gestuale Commutazio ne verticale Calibrazione Rotazione Manetta Ritorno Commutazio ne verticale 3D split screen Gesture Zoom Mirror flip Commutator e obiettivo Photo album

Altro Velocità Fotografia Registrazion e video

45Politica di garanzia Dichiarazione Di Conformità Ue Semplificata Questo prodotto è conforme alla legge di garanzia vigente nel suo paese di acquisto. Quando hai un problema che non puoi risolvere, devi accedere al sito www.prixton.com e fare clic sull`opzione di contatto per inviarci il tuo modulo di assistenza. Con la presente, La Trastienda Digital SL come proprietaria del marchio commerciale Prixton, situata presso Avenida Cervantes 49, módulo 25, Basauri 48970, Bizkaia, dichiara che il tipo di apparecchiatura radioelettrica che si mostra qui di seguito: È conforme alla Direttiva 2014/53/UE del Parlamento Europeo e della commissione del 16 aprile 2014. Il testo completo della dichiarazione di conformità UE è disponibile a questo indirizzo web: www.prixton.com

LA TRASTIENDA DIGITAL

MARCA MODELLO DESCRIZIONE

CATEGORIA Prixton Alpha Pro Drone Leisure Le caratteristiche tecniche ed elettriche qui riportate corrispondono alle unità tipiche e possono essere modificate senza preavviso per migliorare le qualità del dispositivo. 46DE
