MANUAL DE USUARIO Alpha Pro Prixton

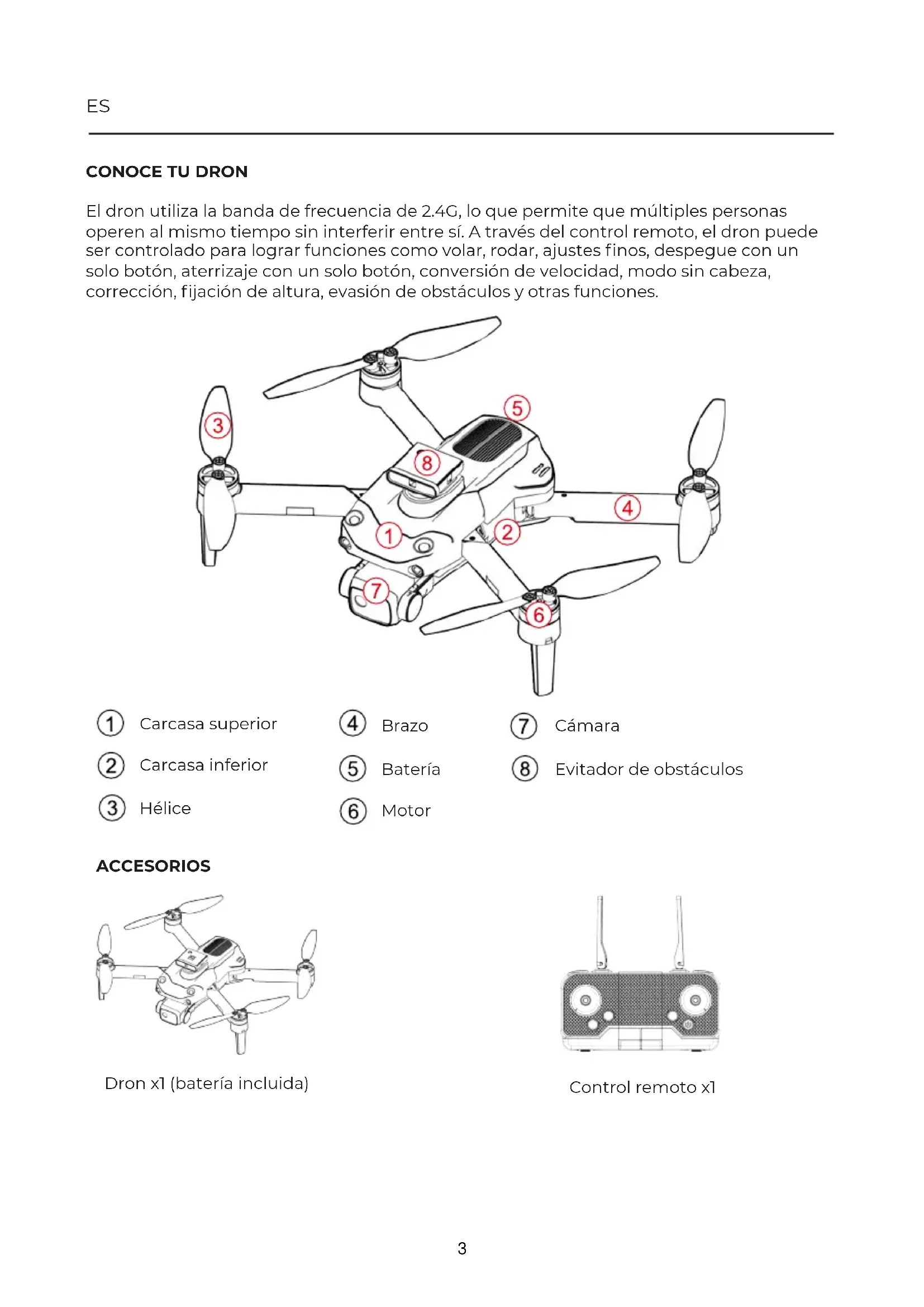

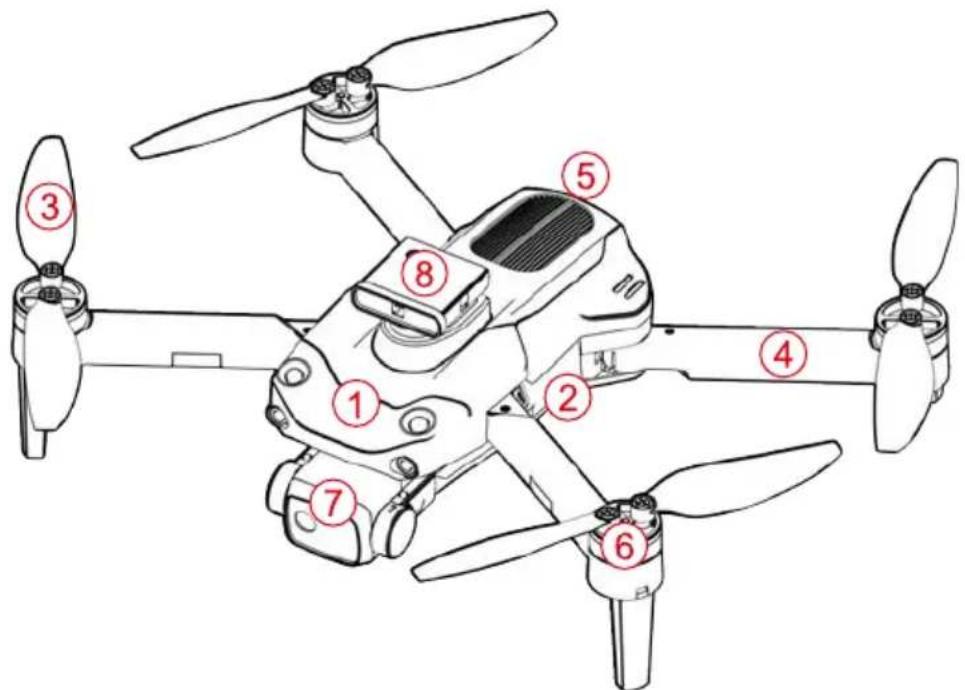

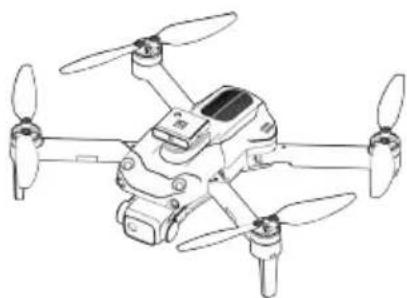

El dron utiliza la banda de frecuencia de 2.4G, lo que permite que múltiples personas operen al mismo tiempo sin interferir entre sí. A través del control remoto, el dron puede ser controlado para lograr funciones como volar, rodar, ajustes finos, despegue con un solo botón, aterrizaje con un solo botón, conversión de velocidad, modo sin cabeza, corrección, fijación de altura, evasión de obstáculos y otras funciones. ACCESORIOS Carcasa superior Dron x1 (batería incluida) Control remoto x1 Carcasa inferior Hélice Brazo Batería Motor Cámara Evitador de obstáculos

3PREPARACIÓN PREVIA AL VUELO

Interior: Se prefieren espacios amplios alejados de barreras, multitudes o mascotas. Exterior: Se prefieren condiciones soleadas, sin viento y con brisa. Por favor, mantén el dron a la vista durante el vuelo y mantenlo alejado de barreras, cables de alta tensión, árboles y personas. No vueles en entornos extremos, como calor intenso, frío intenso, viento fuerte o lluvia intensa. Hélices de repuesto Ax2 Bx2 Destornillador x1 Cargador USB x1

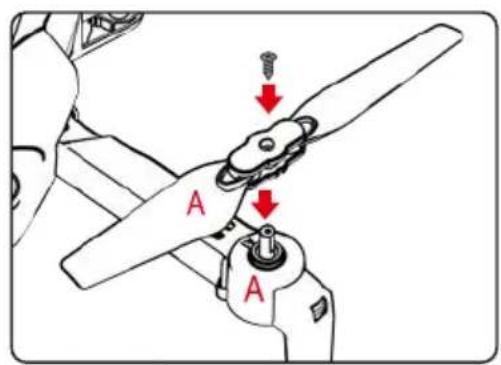

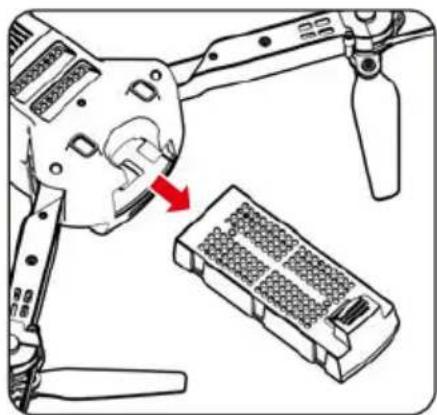

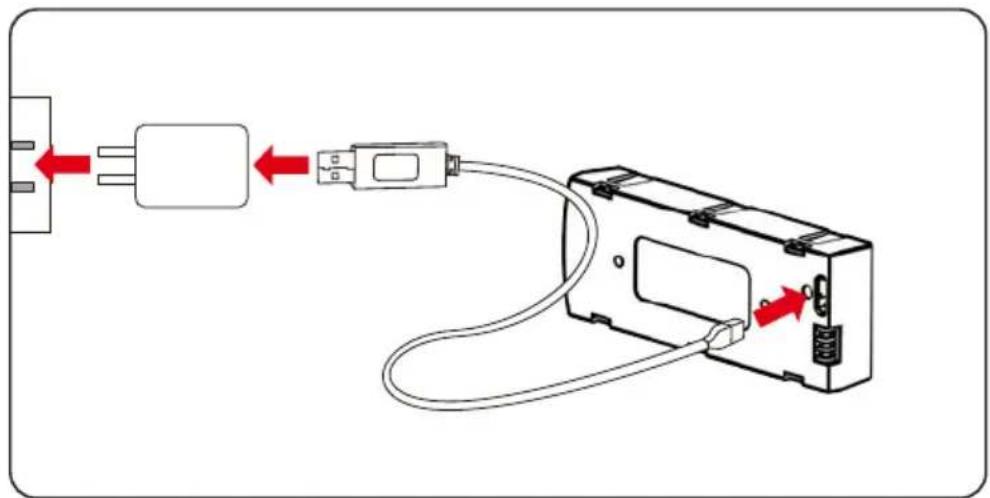

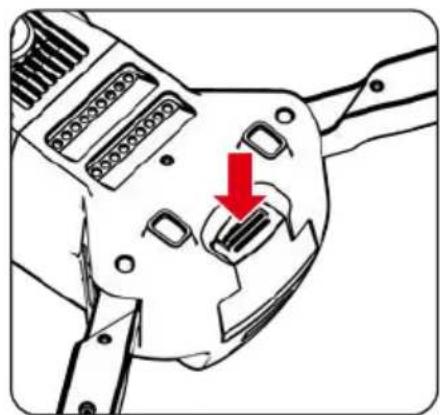

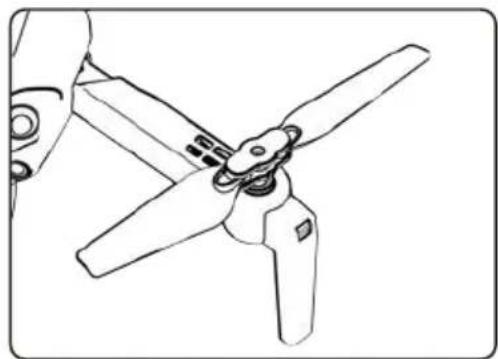

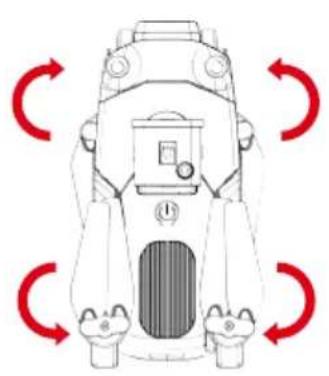

Alinea las palas con el eje del motor e instálalas (la identificación del brazo debe ser consistente con la identificación de la pala), aprieta el tornillo en sentido horario. A. Retira la batería de litio de la parte inferior del dron. Abre el brazo delantero (cerca de la cámara). Abre el brazo trasero. Dobla primero el brazo trasero y luego el brazo delantero al doblar. Abrir el brazo 5B. Conecta el cable de carga USB al puerto de carga de la batería de litio. La batería se ilumina en rojo cuando se está cargando y se apaga cuando la batería está llena. El tiempo de carga es de aproximadamente 100-120 minutos. Existe un cierto riesgo al usar una batería de litio. Puede causar incendios, lesiones corporales o pérdida de propiedad. Los usuarios deben ser conscientes de los riesgos y asumir la responsabilidad completa por el uso incorrecto de la batería. Si ocurre una fuga de la batería, evita el contacto con los ojos o la piel con el electrolito. Una vez que suceda, lávate los ojos con agua limpia y busca atención médica inmediatamente. Por favor, retira el enchufe inmediatamente si percibes algún olor peculiar, ruido o humo. No deseches la batería como basura diaria. Por favor, familiarízate con el método local de eliminación de residuos y deséchala de acuerdo con los requisitos especiales. Por favor, utiliza el cargador de fábrica original para garantizar un uso seguro. No cargues una batería dilatada o desgastada. No sobrecargues la batería. Por favor, desconecta el cargador una vez que esté completa- mente cargada. No cargues la batería cerca de materiales inflamables, como alfombras, suelos de madera o muebles de madera, ni sobre la superficie de objetos electroconductores. Por favor, mantén siempre un ojo en la batería durante la carga. No cargues una batería que aún no se haya enfriado. La temperatura de carga debe estar entre 0ºCy 40ºC. NOTAS

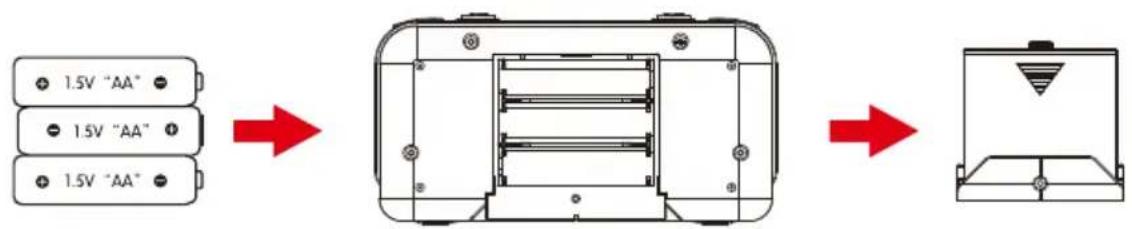

RECICLAJE DE BATERÍAS: 6Abre la tapa de la batería e inserta 3 pilas AA correctamente según las instrucciones de los electrodos.

1. Asegúrate de que las baterías estén colocadas correctamente según las indicaciones

de polaridad en el compartimento de la batería.

2. Por favor, no mezcles baterías viejas y nuevas juntas.

3. Por favor, no mezcles diferentes tipos de baterías juntas.

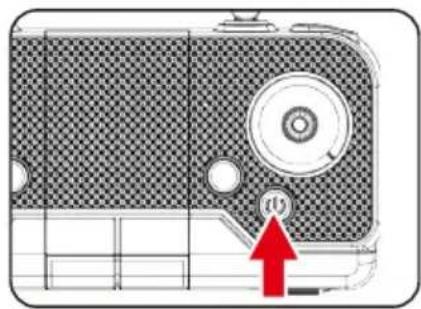

2.INSTALA LA BATERÍA DEL CONTROL REMOTO (Las baterías deben comprarse por separado) CONEXIÓN DE SEÑAL DEL TRANSMISOR Y EL RECEPTOR

1. Enciende el dron y colócalo en una superficie nivelada, la luz indicadora del transmisor y el

LED del dron parpadearán.

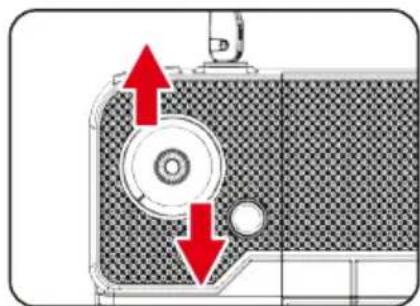

2. Empuja el joystick del acelerador hasta el punto más alto y luego devuélvelo al punto más

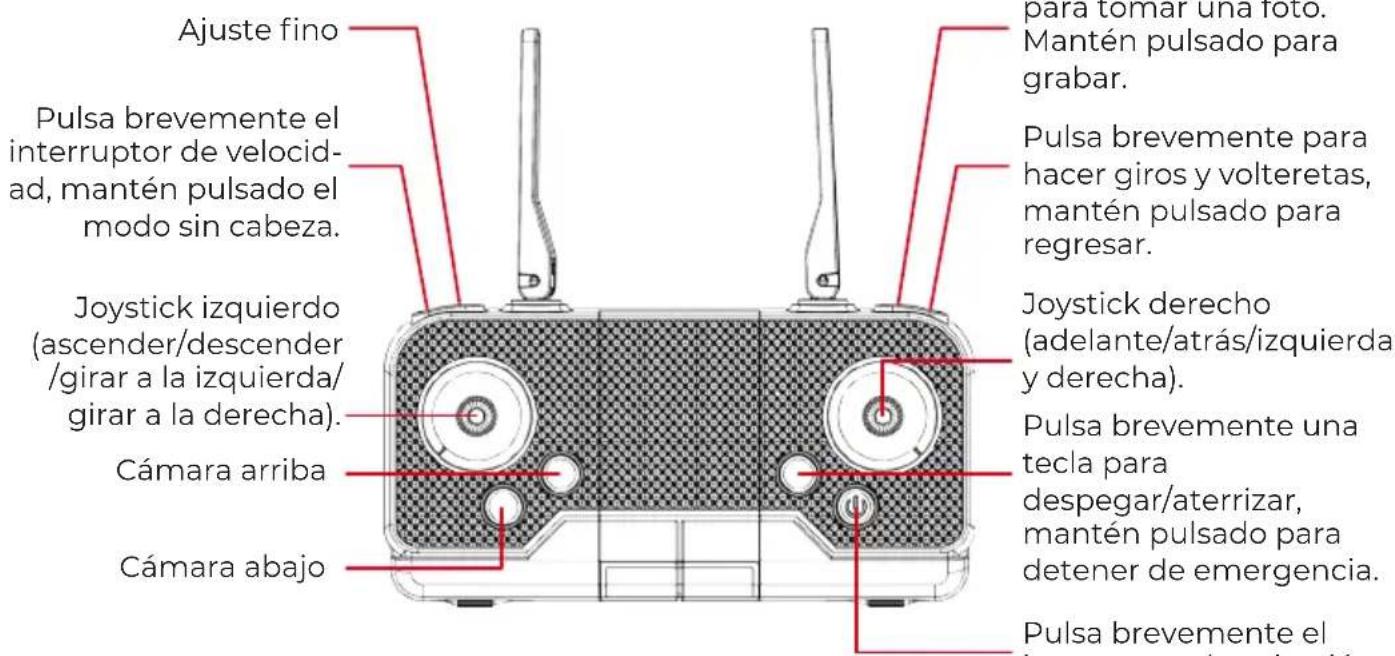

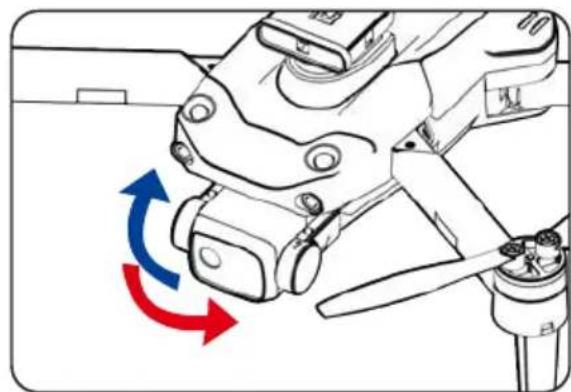

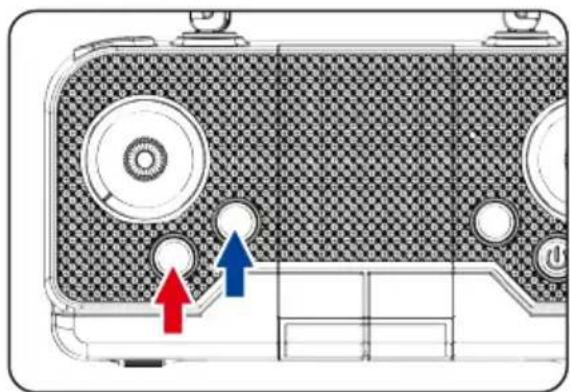

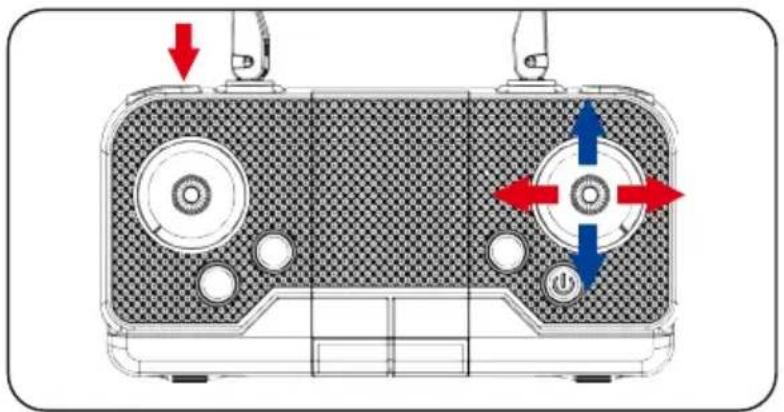

bajo. Cuando escuches dos pitidos, la luz indicadora del transmisor y el LED del dron se encenderán normalmente, la conexión de señal estará completada. Pulsa brevemente para hacer giros y volteretas, mantén pulsado para regresar. Pulsa brevemente para tomar una foto. Mantén pulsado para grabar. Joystick derecho (adelante/atrás/izquierda y derecha). Pulsa brevemente el interruptor de evitación de obstáculos. Mantén pulsado el interruptor de encendido. Ajuste fino Cámara arriba Cámara abajo Pulsa brevemente el interruptor de velocid- ad, mantén pulsado el modo sin cabeza. Joystick izquierdo (ascender/descender /girar a la izquierda/ girar a la derecha). Pulsa brevemente una tecla para despegar/aterrizar, mantén pulsado para detener de emergencia.

7CALIBRACIÓN DEL TRANSMISOR

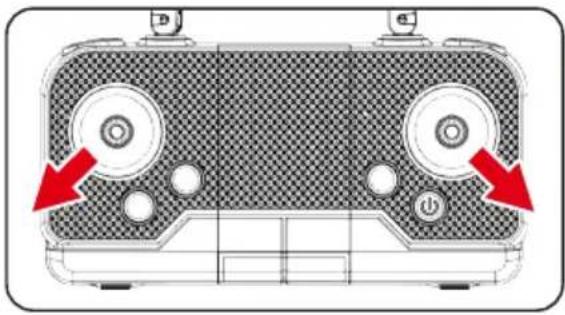

Puedes utilizar la función de calibración horizontal para calibrar la aeronave cuando se desvíe en una dirección específica en el aire o cuando gire en su lugar. Coloca la aeronave en una superficie horizontal, mantén presionados los dos joysticks del control remoto durante 3 segundos, el control remoto emitirá un pitido y las luces de la aeronave parpadearán. Espera aproximadamente 3 segundos, las luces de la aeronave permanecerán encendidas y la calibración estará completa.

1. Ascenso con un botón

Presiona el botón "Ascenso con un botón", las hélices del dron girarán y volará automática- mente a una altura de 1.5 metros.

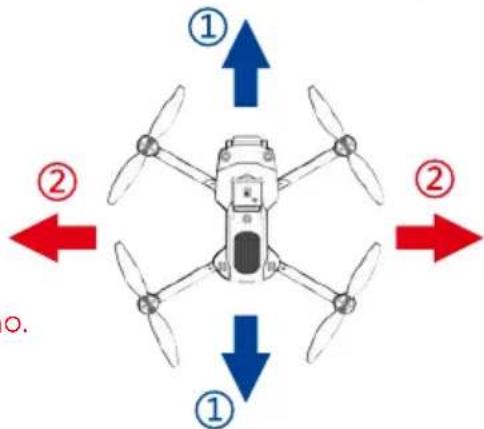

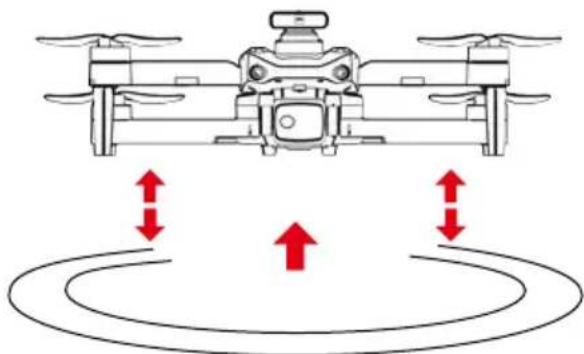

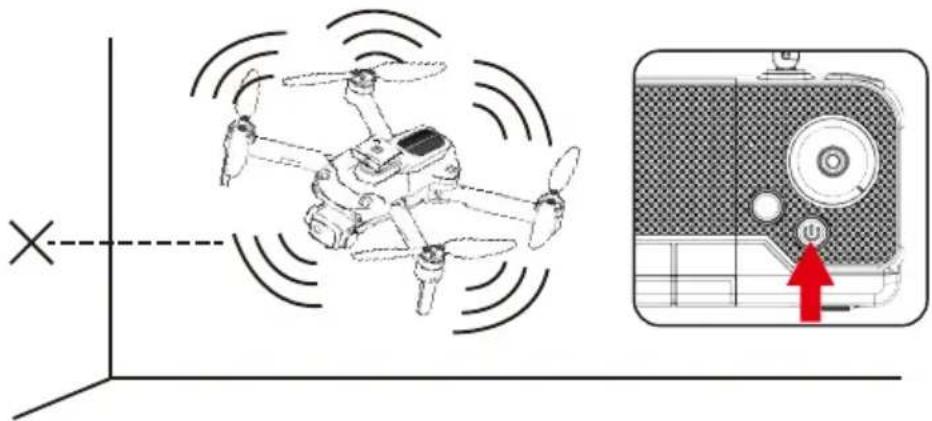

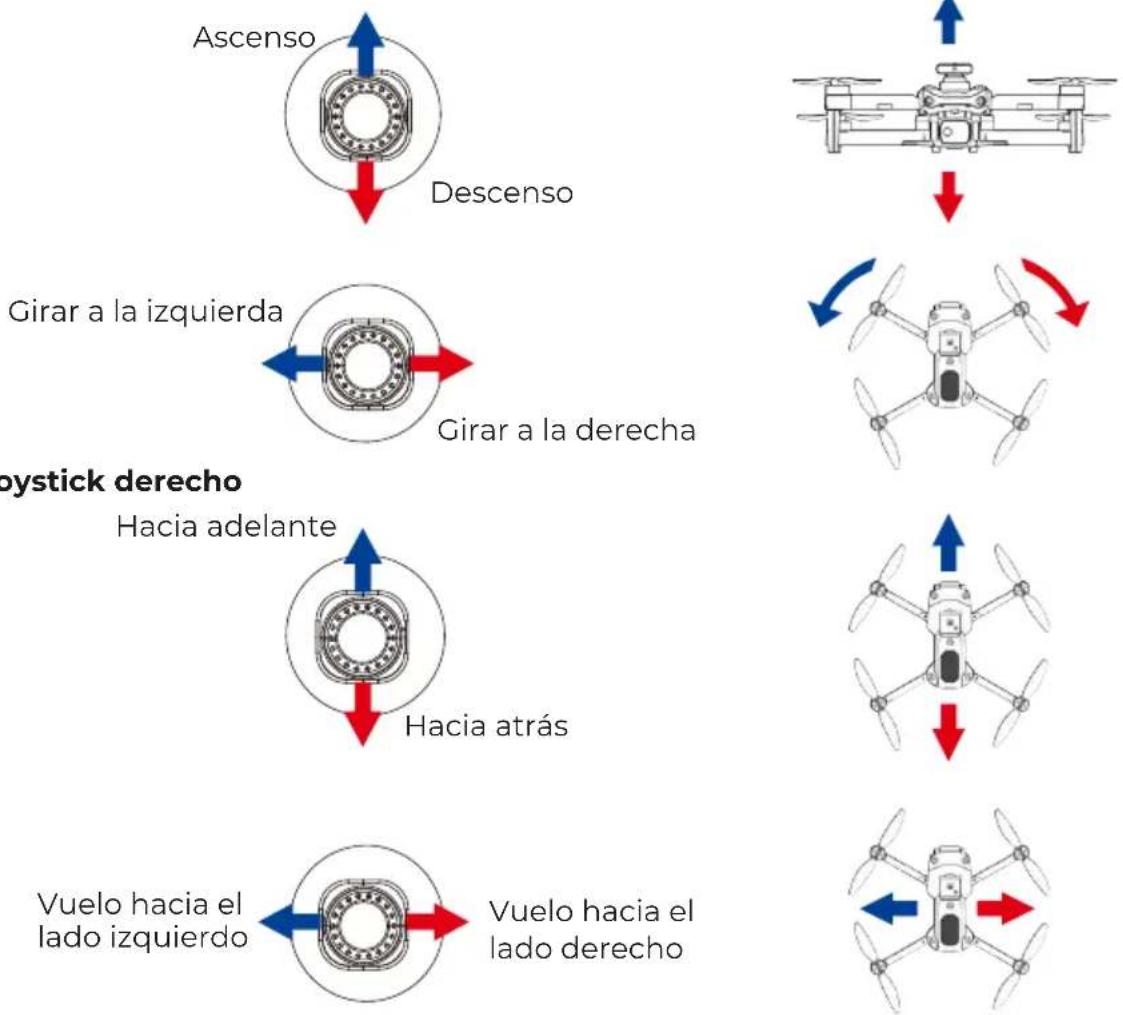

Utiliza el joystick izquierdo para controlar la altura del vuelo y girar a la izquierda/derecha, y el joystick derecho para controlar las direcciones de vuelo hacia adelante, hacia atrás, izquierda y derecha. Joystick izquierdo Joystick derecho Ascenso Descenso Girar a la izquierda Girar a la derecha Hacia adelante Vuelo hacia el lado izquierdo Vuelo hacia el lado derecho Hacia atrás 8MODO DE EVITACIÓN DE OBSTÁCULOS Si se detecta un obstáculo a 0.5-1 metros después de ingresar al modo de evitación de obstácu- los, el dron dejará de moverse en dirección al obstáculo. La función de evitación de obstáculos solo puede reconocer objetos de color claro, pero no puede reconocer objetos oscuros, negros o transparentes. Se recomienda utilizar la función de evitación de obstáculos solo en interiores.

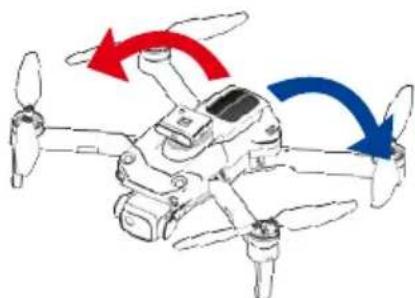

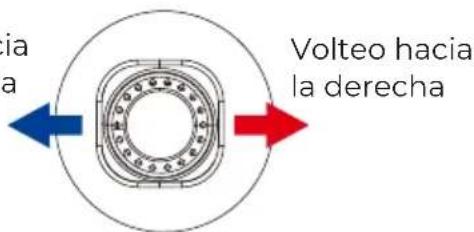

Cuando el dron alcanza más de 3 metros de altura, presiona "Volteretas y giros de 360º" y mueve el joystick derecho hacia una dirección específica, el dron rotará en esa dirección. Modo sin cabeza La dirección de vuelo del dron está sujeta a la dirección del control remoto. Cuando el dron ajusta la frecuencia, el dron se establece por defecto en modo común. Entonces, la luz indica- dora del dron permanece encendida normalmente. Cuando presionas la tecla de función de modo sin cabeza del control remoto, el control remoto emite un pitido y entra en estado sin cabeza. Cuando presionas nuevamente la tecla de función de modo sin cabeza, escuchas un sonido de pitido y el dron sale del modo sin cabeza. En el estado sin cabeza, el operador no necesita identificar la dirección de la nariz, sino contro- lar el dron según la palanca de control del control remoto. Hover (Mantener posición) Cuando sueltas el joystick izquierdo (acelerador) después de realizar la acción de ascenso/descenso, el dron se mantendrá en una altura específica. Se recomienda activar la función de evitación de obstáculos en un entorno de vuelo interior con una longitud y anchura de 6 x 6 metros o más. Cuando el UAV activa el modo de evitación de obstáculos, la velocidad disminuirá y no se podrá activar la velocidad rápida. Por lo tanto, se recomienda volar en interiores cuando se active el modo de evitación de obstáculos. Joystick derecho Joystick izquierdo Volteo hacia la izquierda Volteo hacia la derecha 9Función de ajuste fino Cuando la aeronave gira en el aire o se inclina en diferentes direcciones, puedes utilizar la función de ajuste fino para corregir la acción. Presiona el botón de ajuste fino y escucha un pitido, luego mueve el joystick en la dirección opuesta para ajustar y calibrar hasta que la aeronave no se desvíe. Si no hay ninguna operación durante 5-6 segundos después de ingresar al ajuste fino, la función de ajuste fino saldrá automáticamente. Notas Cuando el dron se encuentra a menos de 30 cm del suelo, será afectado por el vórtice de las hélices que él mismo genera y se volverá inestable. Esto se conoce como "efecto suelo". Cuanto más bajo esté el dron, mayor será el efecto. Preguntas frecuentes Problema: Fallo de control Causa: No está conectado con la batería del cuadricóptero. Fuerza del viento demasiado fuerte. Soluciones: Conecte la batería del cuadricóptero de manera correcta. No vuele en días ventosos. El rendimiento y el control del cuadricóptero se verán afectados por los vientos fuertes. Problema: Fallo al ascender Causas: La velocidad de rotación de las hélices principales es demasiado lenta. La batería del cuadricóptero no está completamente cargada. Soluciones: Empuje hacia arriba el joystick del acelerador. Por favor, cargue completamente el cuadricóptero. Problema: Aterrizaje demasiado pronto Causas: El stick del acelerador se baja demasiado rápido. Soluciones: Baje el stick del acelerador lentamente para realizar un aterrizaje suave. Problem: Fuera de control Causes: Más allá de la distancia de control efectiva. Solutions: Asegúrese de operar dentro de la distancia controlable: control remoto de 100 metros y control WIFI de 40-50 metros. Ajuste fino de avance/retroceso. Ajuste fino de vuelo lateral izquierdo/derecho. 10Ajuste del ángulo de la cámara WiFi WiFi Nota: Esta función está limitada a cámaras con servos. Manual de operación de la aplicación Descargar e instalar la aplicación móvil Busca "KY UFO" en la "tienda de aplicaciones" o en "Google Play" para descargar e instalar. Escanea el código QR a continuación para descargar e instalar. Configuración de conexión: Enciende el interruptor de encendido del producto. Abre la opción de configuración del teléfono móvil, activa el WiFi, encuentra "Flow-xxxxx" en la lista de búsqueda de WiFi y haz clic en Conectar hasta que la conexión sea exitosa. Abre la aplicación y haz clic en el icono "start" para entrar en la interfaz en tiempo real. Presiona el botón "Cámara arriba" para controlar el ajuste hacia arriba de la cámara. Presiona el botón "Cámara abajo" para controlar el ajuste hacia abajo de la cámara. 11Instrucciones de operación: Las diversas funciones se muestran en la figura a continuación: Cuando se cambia a la pantalla vertical, no es posible realizar el control de vuelo en el dispositivo. Despegue y aterrizaje con un solo toque Parada de emergencia Interruptor de control Retorno Cambio de lente Álbum de fotos Delante y detrás Vuelo lateral Videograbación Fotografía Velocidad Más Sin cabeza Gravedad Pantalla dividida en 3D Giro espejo Trayectoria Zoom Gesto Cambio vertical Calibración Rotación Acelerador Retorno Cambio a pantalla apaisada Pantalla dividida en 3D Gesto Zoom Giro espejo Cambio de lente Álbum de fotos

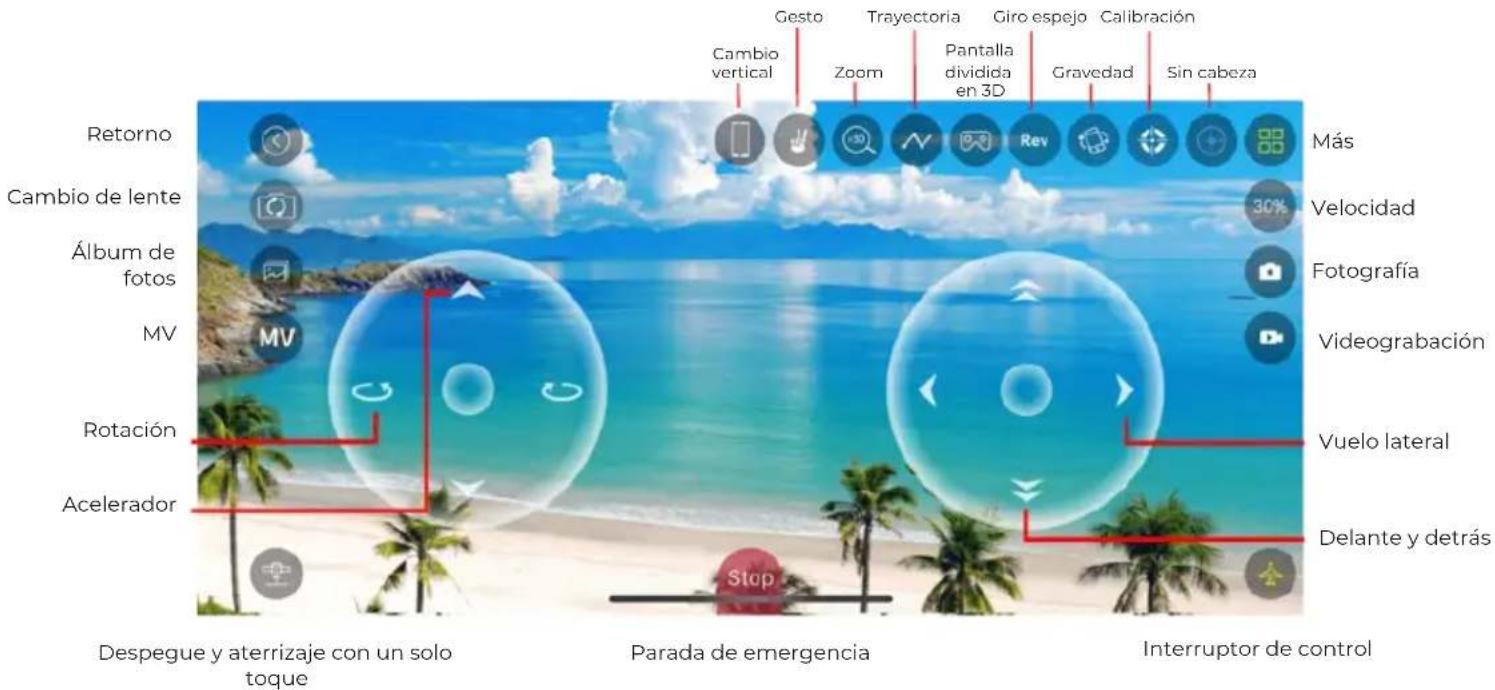

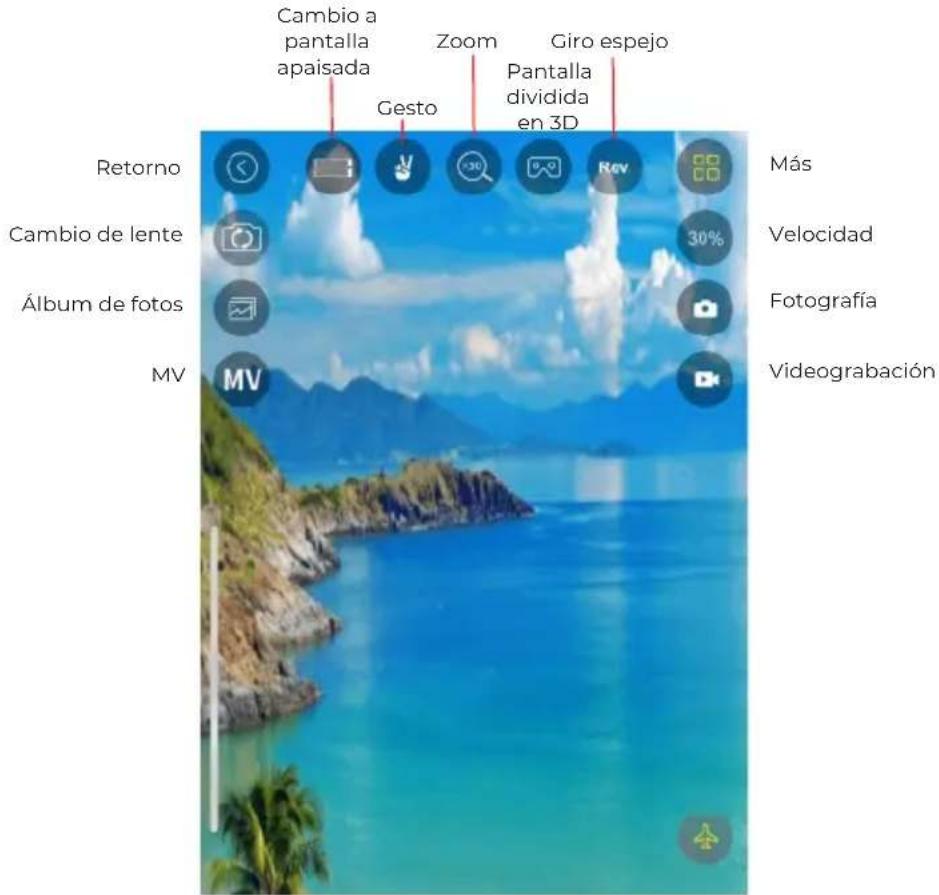

Más Velocidad Fotografía Videograbación

12Por la presente, La Trastienda Digital SL como propietaria de la marca comercial Prixton, ubicada en Avenida Cervantes 49, módulo 25, Basauri 48970, Bizkaia, declara que el tipo de equipo radioeléctrico que a continuación se expone: Es conforme con la Directiva 2014/53/UE del Parlamento Europeo y del consejo de 16 de abril de 2014. El texto completo de la declaración UE de conformidad está disponible en la dirección de Internet siguiente: www.prixton.com LA TRASTIENDA DIGITAL Declaración UE De Conformidad Simplificada

MARCA MODELO DESCRIPCIÓN

CATEGORÍA Prixton ALPHA PRO Dron Ocio Política de garantía En cumplimiento de lo establecido a tal efecto por el Real Decreto Legislativo 03/2014, de 27 de marzo, se pone a disposición de los interesados, accediendo a www.prixton.com, cuanta información sea necesaria para ejercer los derechos de desistimiento atendiendo a los supuestos que recoge dicha ley, dando por cumplidas las exigencias que esta demanda de la parte vendedora en el contrato de venta. Las características técnicas y eléctricas que aquí se brindan corresponden a unidades típicas y podrían cambiarse sin previo aviso con el fin de proveer un mejor equipo. 13EN
