MANUAL DE USUARIO Sky 4K Prixton

Con una banda de frecuencia 2.4G para una larga distancia de control remoto, el dron permite vuelos sin ninguna interferencia. Los usuarios pueden controlarlo para que vuele, flote y haga fotos y vídeos con la APP y la conexión WIFI de un smartphone

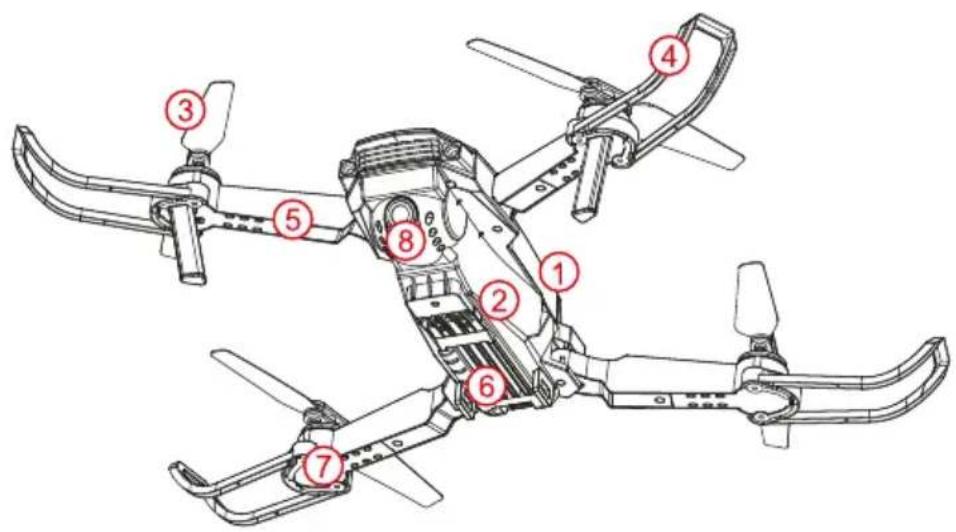

④ Protección de la hélice

⑧ Cámara

ACCESORIOS

DRON x1 (Batería incluida)

Mando a distancia x1

Hélices de reserva x2

Cable de carga x1

Destornillador x1

Manual del usuario x1

PREPARACIÓN PREVIA AL VUELO

1.ENTORNO DE VUELO

Vuelos en interior: mantener alejado de personas, animales y obstáculos.

Nota:

Use un cargador de 5V 1A como el de la mayoría de teléfonos móviles (no incluido)

Vuelos en exterior: las mejores condiciones son los días soleados sin viento.

Mantenga el dron a la vista durante el vuelo y aléjelo de barreras, cables de alta tensión, árboles y personas.

No vuele nunca en ambientes extremos como el calor, frío, viento fuerte o lluvia intensa.

2.PLEGADO DE LOS BRAZOS

Abrir primero los brazos delanteros y posteriormente los traseros

Alinee la protección y presiónela firmemente con la posición de dos agujeros debajo

4. SUSTITUCIÓN DE LAS HÉLICES

A A

Afloje el tornillo de la hélice mediante el destornillador incluido y tire de ella cuidadosamente. A la hora de instalar la hélice fíjese en la forma del vástago y hágalo coincidir antes de presionarla hacia abajo. A continuación apriete el tornillo.

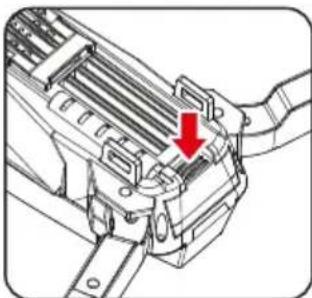

5. CARGAR LAS DE BATERÍAS DEL DRON

A.Retire la batería de la parte inferior del dron.

B.Conéctela al cable de carga y al cargador

Mientras la luz LED esté roja indicará que está cargando. Cuando cambie a color verde se habrá completado la carga. El tiempo de carga es de unos 150 minutos (dependiendo del cargador). El tiempo de uso es de unos 6 minutos.

INSTRUCCIONES DE LA BATERÍA

El uso de baterías de litio entraña cierto riesgo.

Puede provocar incendios, lesiones corporales o pérdidas materiales. Los usuarios deben ser conscientes de los riesgos y asumir toda la responsabilidad por el uso inadecuado de las baterías.

- Si se produce una fuga de la batería, evite el contacto con los ojos o la piel. Si se produce, lávese los ojos con agua limpia y acuda inmediatamente al médico.

- Por favor, desconecte el enchufe inmediatamente si percibe algún ruido extraño, olor o humo

Carga de la batería

- Por favor, utilice el cable de carga original para garantizar su uso seguro.

- No cargue la batería si está hinchada o deteriorada.

- No sobrecargue la batería. Desenchufe el cargador cuando esté completamente cargado.

- No cargue la batería cerca de objetos inflamables, como alfombras, suelos de madera o muebles de madera, ni sobre la superficie de objetos electroconductores. Vigile siempre la batería durante la carga.

- No cargue la batería si aún no se ha enfriado.

•La temperatura de carga debe estar entre 0 °C y 40 °C

Reciclaje de baterías

- No tire la batería a la basura. Por favor, deséchela de acuerdo sus requisitos especiales de reciclaje.

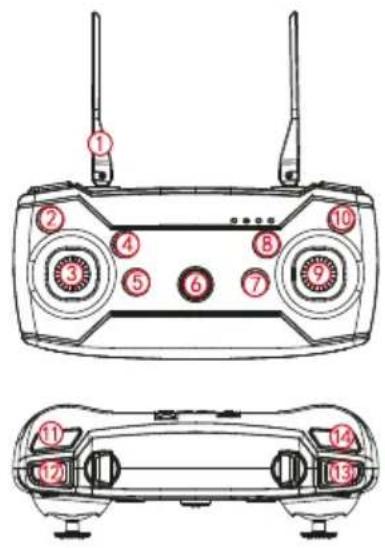

CONOZCA SU MANDO A DISTANCIA

Partes del mando a distancia

① Antena
② Ajuste de vuelo hacia izquierda
③ Joystick izquierdo
④ Ascenso automático
⑤ Aterrizaje automático
⑥ Interruptor de encendido
⑦ Ajuste vuelo atrás

⑧ Ajuste vuelo adelante
⑨ Joystick derecho
⑩ Ajuste vuelo a derecha
11 Modo Headless
⑫ Aumentar/disminuir velocidad
⑬ Giro 360° automático
14 Calibrado automático

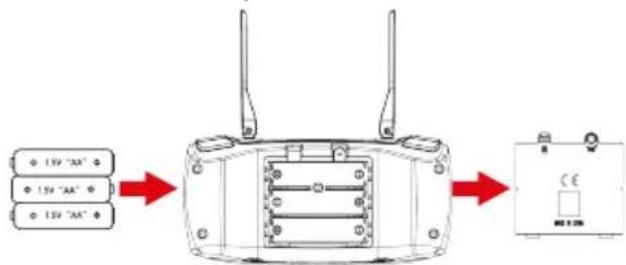

INSTALACIÓN DE LAS PILAS DEL MANDO

Abra la tapa de las pilas del mando

Instalación de las pilas AA

Abra la tapa e inserte las 3 pilas AA correctamente. (no incluidas)

NOTA:

1. Asegúrese de que las pilas están cargadas y colocadas correctamente respetando los polos.
2. No mezcle pilas viejas y nuevas.
3. No mezcle pilas de distintos tipos.

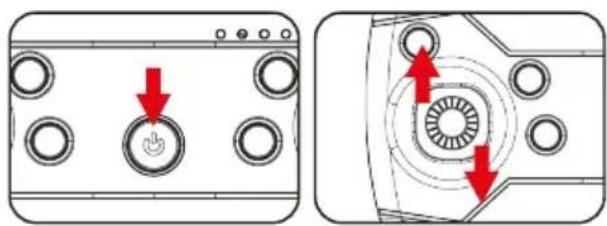

CALIBRACION DEL MANDO CON EL DRON

1. Encienda el dron manteniendo pulsado el botón superior y sus luces se quedaran parpadeando.
2. Encienda el mando mediante su botón central y a continuación mueva hacia arriba el joystick izquierdo y después hacia abajo hasta que oiga un pitido continuo y vea que las luces del dron ya no parpadean y están fijas. En ese momento el dron se habrá sincronizado con el mando.

3.Pulse el boton 14 del mando para completar el proceso de calibrado. Las luces del dron parpadearán rapidamente hasta quedarse fijas

NOTA: Para el primer vuelo y hasta que domine su control, coloque el dron en el suelo, en un lugar abierto, libre de obstáculos

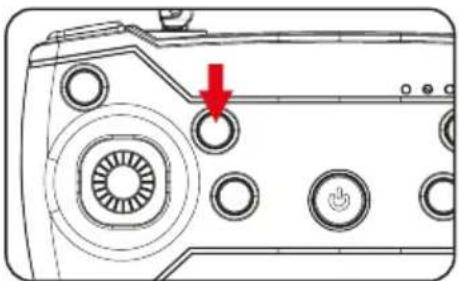

Ascenso automático

Pulse el botón 4 y las aspas del dron girarán y volará automáticamente hasta una altura de 1,5 metros.

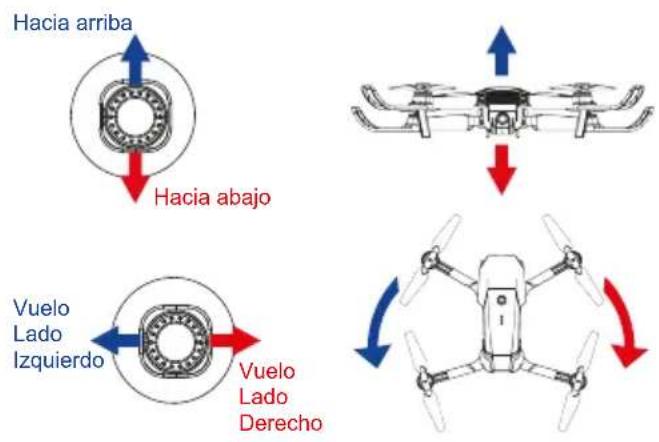

Funciones del Joystick izquierdo

Utilice el mando izquierdo para controlar la altitud de vuelo y girar a izquierda/derecha, y el mando derecho para controlar las direcciones de vuelo hacia delante, hacia atrás, hacia la izquierda y hacia la derecha.

Hacia arriba Hacia abajo Vuelo Lado Izquierdo Vuelo Lado Derecho

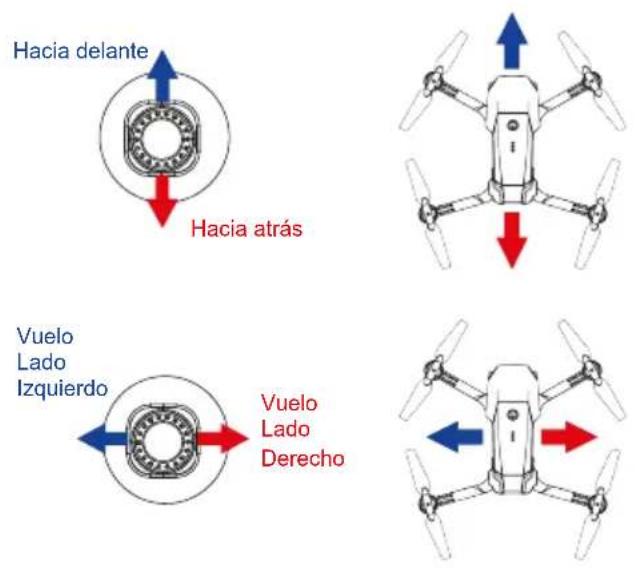

Funciones del Joystick derecho

Hacia delante Hacia atrás Vuelo Lado Izquierdo Vuelo Lado Derecho

Giro 360° automático

Cuando el dron alcance más de 3 metros de altura, pulse el botón 13 y mueva el joystick derecho en una dirección determinada. El dron girará en esa dirección.

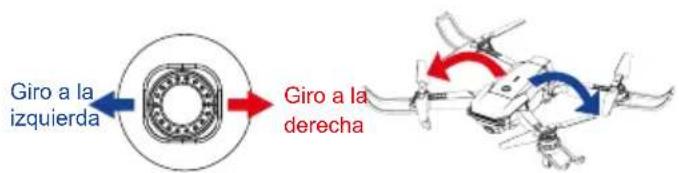

Funciones del Joystick derecho

Giro a la izquierda Giro a la derecha

Modo headless

Frecuentemente es difícil identificar qué parte del dron es el frente y cuál es la parte posterior cuando está volando lo que puede generar cierta confusión con el control del mando.

Este modo elimina la necesidad de alinear la orientación del dron con el mando y permite una experiencia de vuelo con la línea de visión mucho más fácil. Esta función rastrea la orientación del dron con el mando y no con su orientación propia en el espacio. Es decir, no importa dónde esté apuntando la parte frontal del dron, por ejemplo girar a la izquierda siempre hará que el dron gire a la izquierda en tu punto de vista actual.

Pulse una vez el botón 11 para entrar a este modo y vuelva a pulsarlo para salir de él.

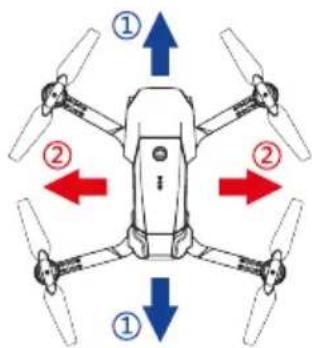

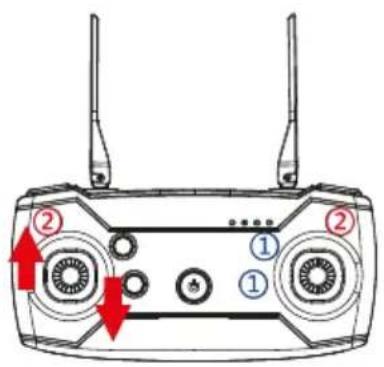

FUNCIÓN DE AJUSTE EN VUELO

Mientras vuela, el dron puede perder ligeramente el rumbo, lo que provoca que manteniéndolo estático se desvíe solo hacia algún lado. Para ello haga clic en los botones 2, 10, 8 y 7 de ajuste del mando según la dirección necesitada para calibrarlo hasta que el dron vuelva a la normalidad.

① Ajuste hacia delante/atrás
② Ajuste de Vuelo deLado Izquierdo/-Derecho

Cuando el dron se encuentre a menos de 30 cm del suelo, se verá afectado por el vórtice de las aspas creado por él mismo y se volverá inestable. A esta distancia no será posible la calibración.

PREGUNTAS FRECUENTES

PROBLEMAS	CAUSAS	SOLUCIONES
Fallo de control	No enciende al pulsar el botón.	Batería completa-mente descargada. Cárguela.
	Vuelo inestable.	No vuele en días ventosos. El rendimiento y el control del dron se verán afectados por los fuertes vientos.
Ascensión del dron	La velocidad de rotación de las palas principales es demasiado lenta.	Empuje hacia arriba el mando del acele-rador.
	No tiene la suficiente potencia para ascender.	Por favor, cargue completamente la batería.
Aterrizaje demasiado rápido	La palanca del acelerador se tira hacia abajo demasia-do rápido.	Baje lentamente la palanca del acelerador para realizar un aterrizaje suave. O pulse el botón de aterrizaje automático
Perdida de la señal	El dron no responde correctamente a las órdenes del mando.	Asegúrese de que opera el dron dentro de la distancia controlable de 40-50 metros.

MANUAL DE FUNCIONAMIENTO DE LA APLICACIÓN

Descargar e instalar la aplicación móvil

1. Busque "RC FPV" en "App store" o "Google Play" para descargar e instalar.
   2.Escanee el siguiente código QR para descargar e instalar.

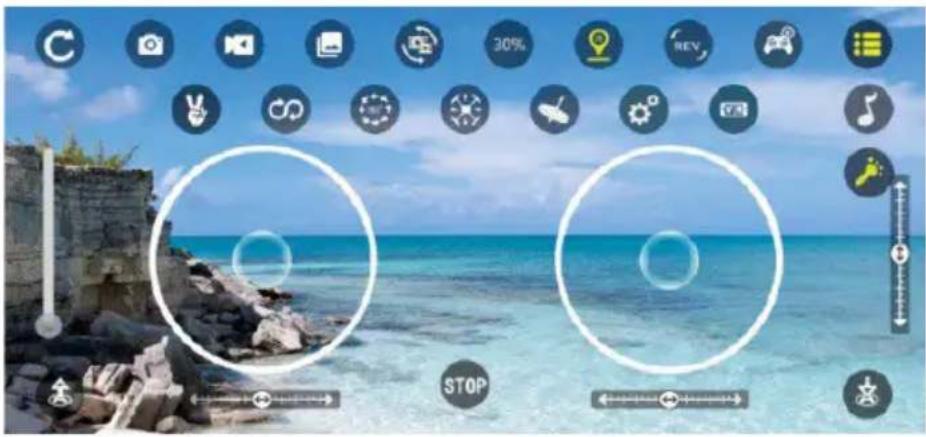

Ajustes de conexión:

1. Encienda el dron y empezará a emitir señal de WIFI mientras parpadean sus luces
2. Abra la opción de configuración del teléfono móvil, inicie WiFi, y busque la red "WIFI_4K..." en la lista de búsqueda, haga clic en Conectar hasta que aparezca conectado. Es posible que el teléfono le pregunte si desea mantener la conexión ya que esta red no dispone de internet, en este caso indíquele que sí.
3. Abra la aplicación, haga clic en el icono "Configuración" situado en la esquina superior derecha para seleccionar el modo de control y el idioma
4. Abra el software y haga clic en el icono "Inicio" para acceder a la interfaz.

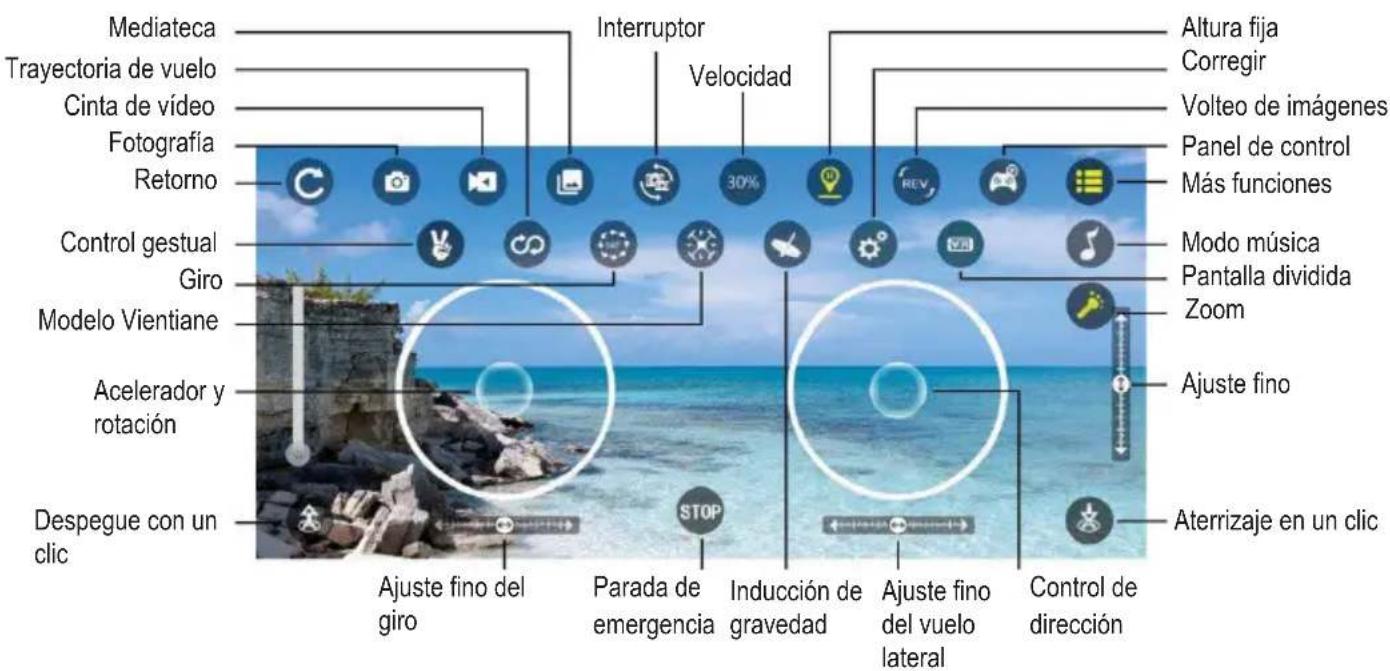

RC FPV Descripción de la función

Mediateca Trayectoria de vuelo Cinta de vídeo Fotografía Retorno Control gestual Giro Modelo Vientiane Acelerador y rotación Despegue con un clic Interruptor Velocidad Altura fija Corregir Volteo de imágenes Panel de control Más funciones Modo música Pantalla dividida Zoom Ajuste fino Ajuste fino del giro Parada de emergencia Inducción de gravedad Ajuste fino del vuelo lateral Control de dirección Ajuste fino en un clic

Política de garantía

En cumplimiento de lo establecido en el art. 16.7 del Real Decreto-ley 7/2021, de 27 de abril. Ref. BOE-A-2021-6872, se pone a disposición de los interesados, accediendo a www.prixton.com, cuanta información sea necesaria para ejercer los derechos de desistimiento atendiendo a los supuestos que recoge dicha ley, dando por cumplidas las exigencias que esta demanda de la parte vendedora en el contrato de venta.

Las características técnicas y eléctricas que aquí se brindan corresponden a unidades típicas y podrían cambiarse sin previo aviso con el fin de proveer un mejor equipo.

Declaración ue de conformidad simplificada

Por la presente, La Trastienda Digital SL como propietaria de la marca comercial Prixton, ubicada en Avenida Cervantes 49, módulo 25, Basauri 48970, Bizkaia, declara que el tipo de equipo radioeléctrico que a continuación se expone:

MARCA	MODELO DESCRIPCIÓN		CATEGORÍA
PRIXTON	SKY 4K	DRONE MINI	OCIO

Es conforme con la Directiva 2014/53/UE del Parlamento Europeo y del consejo de 16 de abril de 2014.

El texto completo de la declaración UE de conformidad está disponible en la dirección de Internet siguiente:

www.prixton.com LA TRASTIENDA DIGITAL

Nota: La potencia máxima de Radiofrecuencia es de 14 dB.

Nota: El objetivo de la protección contra el sobrecalentamiento del motor es tomar medidas de protección en el diseño, la fabricación, la instalación y el uso del motor. Cuando el motor funciona bajo ciertas condiciones de carga y sobrecalentamiento, dejará de funcionar. Y volverá a la normalidad cuando la temperatura tienda a ser normal.
