Sky 4K - Drohne Prixton - Kostenlose Bedienungsanleitung

Marke	Prixton
Modell	Sky 4K
Kategorie	Drohne Mini
Produkttyp	Quadcopter-Drohne mit Kamera
Abmessungen (Arme eingeklappt)	ca. 20 x 15 x 8 cm
Abmessungen (Arme ausgeklappt)	ca. 40 x 40 x 10 cm
Gewicht	ca. 250 g
Stromversorgung Drohne	Wiederaufladbarer Li-Po-Akku (Ladezeit ca. 150 Min., Akkulaufzeit ca. 6 Min.)
Stromversorgung Fernbedienung	3 AA-Batterien (nicht im Lieferumfang enthalten)
Steuerfrequenz	2,4 GHz
Smartphone-Verbindung	WLAN (Netzwerk WIFI_4K...)
Kompatible App	RC FPV (iOS und Android)
Hauptfunktionen	Schwebeflug, automatischer Auf-/Abstieg, 360°-Drehung, Headless-Modus, Richtungseinstellungen
Kamera	4K (laut Modellname)
Enthaltenes Zubehör	Ladekabel, Schraubendreher, Bedienungsanleitung
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen. Keine aggressiven Chemikalien verwenden.
Sicherheit	Propellerschutz enthalten. Nicht bei schlechtem Wetter oder in der Nähe von Hindernissen fliegen. Nach Gebrauch ausschalten.
Ersatzteile und Reparierbarkeit	Propeller und Propellerschutz erhältlich. Akku herausnehmbar.
Allgemeine Informationen	Gesetzliche Garantie. EU-Konformitätserklärung auf prixton.com.

Häufig gestellte Fragen - Sky 4K Prixton

Wie verbinde ich die Fernbedienung mit der Drohne?

Schalten Sie die Drohne ein (oberer Knopf), dann die Fernbedienung (mittlerer Knopf). Bewegen Sie den linken Joystick nach oben und dann nach unten, bis Sie einen durchgehenden Piepton hören. Die Lichter der Drohne leuchten dauerhaft. Drücken Sie dann die Pairing-Taste (14), um den Vorgang abzuschließen.

Wie lade ich den Akku der Drohne?

Entnehmen Sie den Akku aus der Drohne. Schließen Sie ihn an das mitgelieferte Ladekabel und an ein 5V-1A-Netzteil an (nicht enthalten). Die rote LED zeigt den Ladevorgang an, grün bedeutet fertig. Ladezeit: ca. 150 Minuten.

Wie lange ist die Flugzeit der Drohne?

Die Flugzeit beträgt ca. 6 Minuten bei normalem Flug. Dies kann je nach Akkuzustand und Flugbedingungen variieren.

Was tun, wenn die Drohne während des Fluges driftet?

Verwenden Sie die Einstelltasten der Fernbedienung (2, 10, 8, 7), um das Driften zu korrigieren. Die Einstellung ist wirksam in mehr als 30 cm Höhe über dem Boden. Wenn die Drohne zu nah am Boden ist, wird sie durch Turbulenzen instabil.

Wie verwende ich den Headless-Modus?

Drücken Sie einmal die Taste 11 an der Fernbedienung, um den Headless-Modus zu aktivieren. In diesem Modus sind die Richtungsbefehle relativ zu Ihrer Sichtweise, nicht zur Vorderseite der Drohne. Drücken Sie erneut, um zu deaktivieren.

Wie führe ich eine automatische 360°-Drehung durch?

Stellen Sie sicher, dass die Drohne mehr als 3 Meter über dem Boden ist. Drücken Sie die Taste 13, bewegen Sie dann den rechten Joystick in die gewünschte Richtung. Die Drohne führt eine Drehung in diese Richtung aus.

Wie verbinde ich die Drohne mit der mobilen App?

Laden Sie die App 'RC FPV' aus dem App Store oder Google Play herunter. Schalten Sie die Drohne ein und verbinden Sie Ihr Telefon mit dem WLAN-Netzwerk 'WIFI_4K...' (kein Passwort erforderlich). Öffnen Sie die App und wählen Sie den Steuermodus.

Welche Flugbedingungen werden empfohlen?

Fliegen Sie vorzugsweise im Freien bei ruhigem, sonnigem Wetter. Vermeiden Sie starken Wind, Regen und extreme Temperaturen. In Innenräumen halten Sie Abstand zu Personen und Hindernissen.

Wie ersetze ich einen Propeller?

Verwenden Sie den mitgelieferten Schraubendreher, um die Schraube des beschädigten Propellers zu lösen. Entfernen Sie den Propeller und setzen Sie den neuen ein, indem Sie die Form des Arms mit der des Propellers ausrichten. Ziehen Sie die Schraube wieder fest.

Was tun, wenn der Motor während des Fluges stoppt?

Dies liegt wahrscheinlich an einem Überhitzungsschutz. Lassen Sie den Motor einige Minuten abkühlen. Überprüfen Sie, ob die Propeller blockiert sind. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

BEDIENUNGSANLEITUNG Sky 4K Prixton

Mit einem 2.4G-Frequenzband für die Fernsteuerung über große Entfernungen ermöglicht die Drohne Flüge ohne jegliche Störungen. Mit der App und der WIFI-Verbindung eines Smartphones können die Nutzer sie zum Fliegen und Schweben bringen und Fotos und Videos aufnehmen

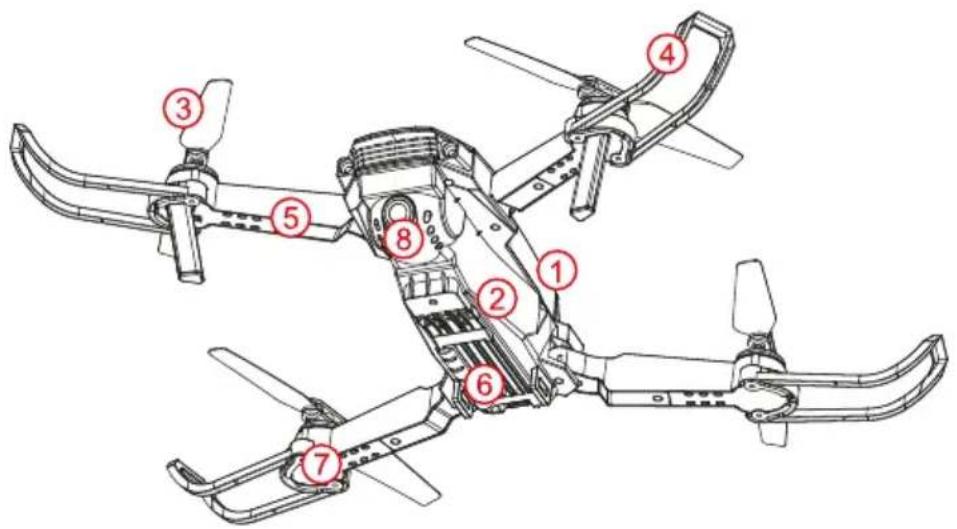

⑤ Zusammenklappbarer Arm

② Unteres Gehäuse

⑥ Batterie

③ Propeller

⑦ Motor

④ Propellerschutz

⑧ Kamera

ZUBEHOR

DROHNE x1 (inklusive Batterie)

Fernbedienung x1

Ersatzpropeller x2

Ladekabel x1

Schraubendreher x1 Benutzerhandbuch x1

Hinweis: Verwenden Sie ein 5V 1A Ladegerät, welches den meisten Mobiltelefone entspricht (nicht im Lieferumfang enthalten)

FLUGVORBEREITUNG

1.FLUGUMGEBUNG

Flüge in Innenräumen: von Menschen, Tieren und Hindernissen fernhalten.

Fliegen im Freien: Die besten Bedingungen sind sonnige, windstille Tage.

Halten Sie die Drohne während des Fluges in Sichtweite und von Hindernissen, Stromleitungen, Bäumen und Menschen fern.

Fliegen Sie niemals unter extremen Bedingungen wie Hitze, Kälte, starkem Wind oder starkem Regen.

2. ZUSAMMENKLAPPEN DER ARME

Öffnen Sie zuerst die vorderen Arme und dann die hinteren Arme

3.MONTAGE DER SCHUTZVORRICHTUNGEN

Richten Sie den Schutz aus und drücken Sie ihn fest in die darunter liegende Zweilochposition

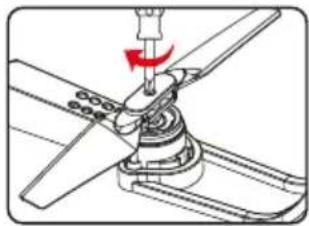

4.AUSTAUSCH VON PROPELLERN

Lösen Sie die Schraube am Propeller mit dem mitgelieferten Schraubendreher und ziehen Sie ihn vorsichtig heraus. Achten Sie bei der Montage des Propellers auf die Form der Welle und passen Sie sie an, bevor Sie sie nach unten drücken. Ziehen Sie dann die Schraube fest.

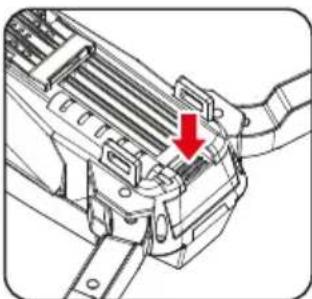

5. AUFLADEN DER BATTERIEN DER DROHNE

A.Entfernen Sie den Akku von der Unterseite der Drohne.

B.Verbinden Sie ihn mit dem Ladekabel und dem Ladegerät

Solange die LED rot leuchtet, wird das Gerät geladen. Wenn sie grün wird, ist der Ladevorgang abgeschlossen. Die Ladezeit beträgt etwa 150 Minuten (je nach Ladegerät). Die Nutzungsdauer beträgt etwa 6 Minuten.

FERNBEDIENUNG - ALLGEMEINE INFORMATIONEN

Teile der Fernbedienung

① Antenne
② Flug nach links einstellen
③ Joystick links
④ Automatischer Aufstieg
⑤ Automatische Landung
⑥ Zündschalter
⑦ Flug rückwärts einstellen

⑧ Flug vorwärts einstellen
⑨ Rechter Joystick
⑩ Flug nach rechts einstellen
⑪ Headless-Modus
⑫ Geschwindigkeit erhöhen/verringern
⑬ Automatische Drehung um 360°
14 Automatische Kalibrierung

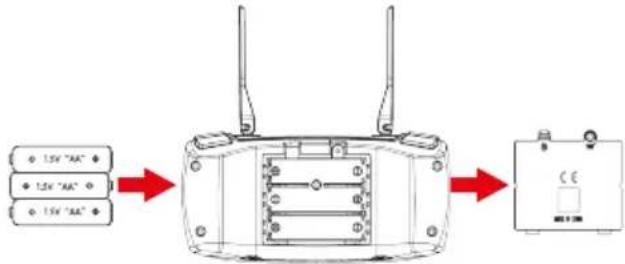

EINBAU DER BATTERIEN DER FERNBEDIENUNG

Öffnen Sie den Batteriefachdeckel der

Einsetzen von AA-Batterien

Öffnen Sie die Abdeckung und legen Sie die 3 AA-Batterien richtig ein (nicht im Lieferumfang enthalten)

ANMERKUNGEN:

1. Vergewissern Sie sich, dass die Batterien aufgeladen sind und richtig zu den Polen positioniert sind.
   2.Verwenden Sie keine alten und neuen Batterien zusammen.
2. Verwenden Sie keine Batterien unterschiedlichen Typs zusammen.

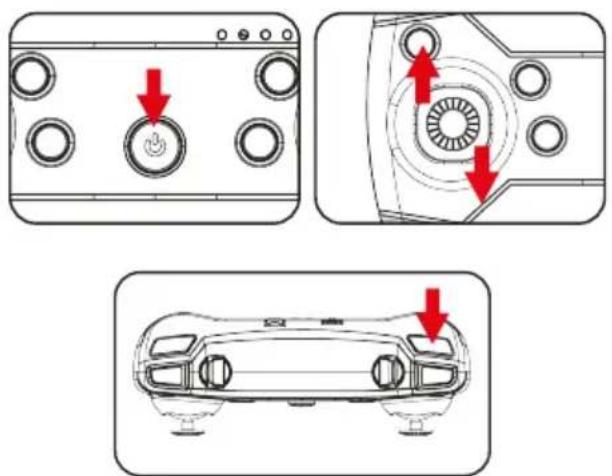

KALIBRIERUNG DER FERNEBEDIENUNG MIT DER DROHNE

1. Schalten Sie die Drohne ein, indem Sie die obere Taste gedrückt halten bis die Lichter blinken.
2. Schalten Sie die Fernbedienung mit der mittleren Taste ein und bewegen Sie dann den linken Joystick nach oben und dann nach unten, bis Sie einen kontinuierlichen Piepton hören und sehen, dass die Lichter an der Drohne nicht mehr blinken und feststehen. Zu diesem Zeitpunkt hat sich die Drohne mit der Fernbedienung synchronisiert.
3. Drücken Sie die Taste 14 auf der Fernbedienung, um den Kalibrierungsvorgang abzuschließen. Die Lichter der Drohne blinken schnell, bis sie konstant sind

DEN FLUG STARTEN

HINWEIS: Für den ersten Flug und bis Sie die Steuerung der Drohne beherrschen, stellen Sie die Drohne an einem hindernisfreien Ort auf den Boden.

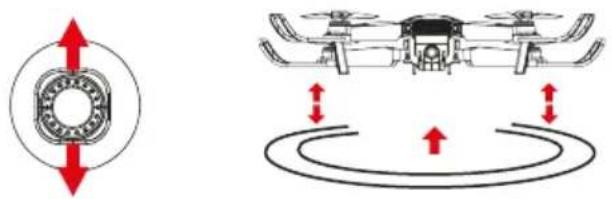

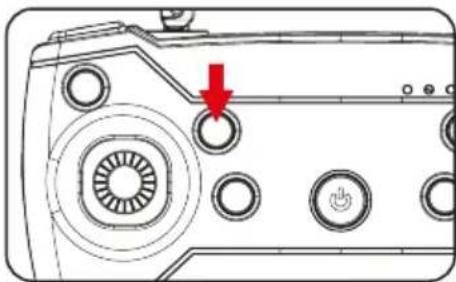

AUTOMATISCHES ABHEBEN

Drücken Sie den Knopf 4 und die Flügel der Drohne drehen sich und fliegen automatisch bis zu einer Höhe von 1,5 Meter.

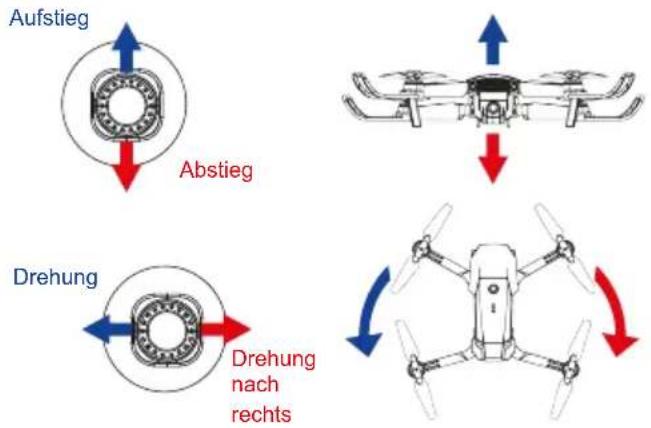

Funktionen des linken Joysticks

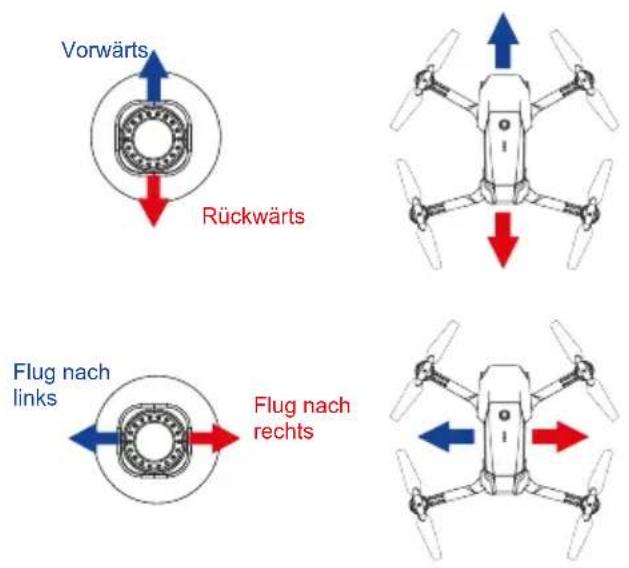

Mit dem linken Steuerknüppel steuern Sie die Flughöhe und die Drehung nach links/rechts, mit dem rechten Steuerknüppel steuern Sie die Flugrichtungen vorwärts, rückwärts, links und rechts.

Rechte Joystick-Funktionen

Rechte Fernbedienung

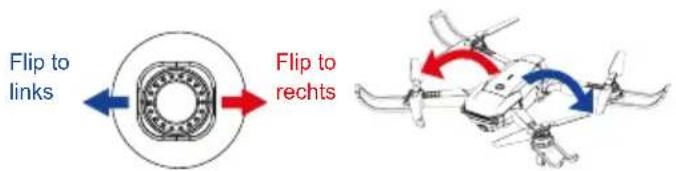

Automatische 360°-Drehung

Wenn sich die Drohne mehr als 3 Meter über dem Boden befindet, drücken Sie die Taste 13 und bewegen Sie den rechten Joystick in eine bestimmte Richtung. Die Drohne wird sich in diese Richtung drehen.

Headless-Modus

Beim Fliegen ist es oft schwierig zu erkennen, welcher Teil der Drohne der vordere und welcher der hintere ist, was zu einer gewissen Verwirrung bei der Steuerung führen kann.

In diesem Modus muss die Ausrichtung der Drohne nicht mehr mit der Fernbedienung gesteuert werden, was das Fliegen auf Sicht deutlich erleichtert. Diese Funktion verfolgt die Ausrichtung der Drohne mit der Fernbedienung und nicht mit ihrer eigenen Ausrichtung im Raum. Das heißt, egal wohin die Vorderseite der Drohne zeigt, wenn Sie beispielsweise nach links abbiegen, wird sich die Drohne in Ihrem aktuellen Blickwinkel immer nach links drehen.

Drücken Sie einmal auf die Taste 11, um in diesen Modus zu gelangen, und drücken Sie erneut, um ihn zu verlassen.

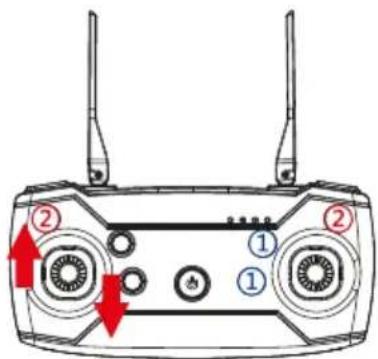

EINSTELLUNGSFUNKTION WÄHREND DES FLUGS

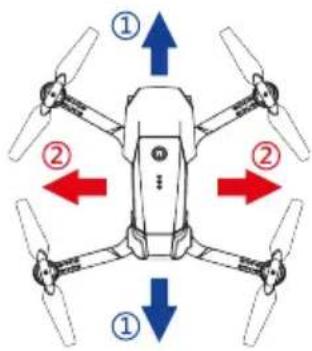

Während des Fluges kann die Drohne leicht vom Kurs abkommen, so dass sie im Schwebeflug von selbst vom Kurs abdriftet. Klicken Sie dazu auf die Einstellknöpfe 2, 10, 8 und 7 auf dem Controller in der gewünschten Richtung, um die Fernbedienung zu kalibrieren, bis die Drohne wieder normal funktioniert.

① Vorwärts-/Rückwärtseinstellung

② Fluganpassungnach links/rechts

Wenn sich die Drohne weniger als 30 cm über dem Boden befindet, wird sie durch den von der Drohne selbst erzeugten Wirbel der Rotorblätter beeinflusst und wird instabil. Bei dieser Entfernung ist eine Kalibrierung nicht mehr möglich.

BETRIEBSANLEITUNG FÜR DIE ANWENDUNG

Herunterladen und Installieren der mobilen App

1. Suchen Sie nach "RC FPV" im "App Store" oder "Google Play", um die Software herunterzuladen und zu installieren.
   2.Scannen Sie den QR-Code unten, um sie herunterzuladen und zu installieren.

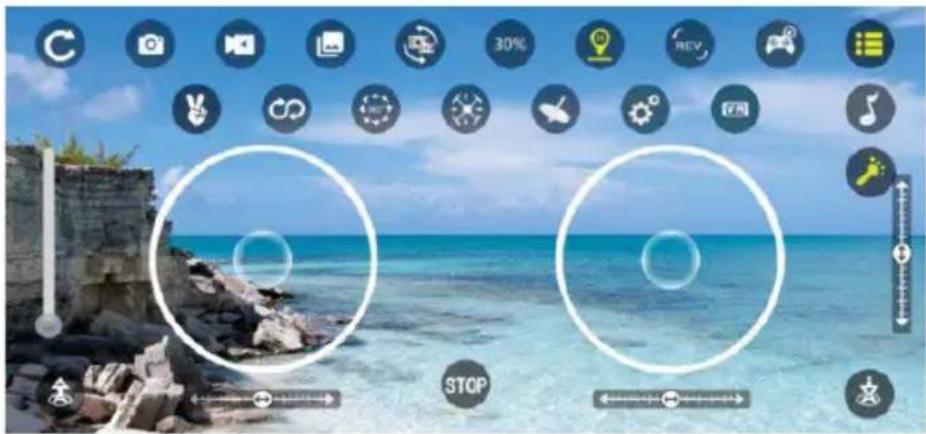

Verbindungseinstellungen:

1. Schalten Sie die Drohne ein und sie beginnt, ein WLAN-Signal zu senden, während ihre Lichter blinken
2. Öffnen Sie die Option Mobiltelefoneinstellungen, starten Sie WLAN und suchen Sie in der Suchliste nach dem Netzwerk "WLAN_4K...", klicken Sie auf Verbinden, bis es als verbunden erscheint. Das Telefon fragt Sie möglicherweise, ob Sie die Verbindung aufrechterhalten möchten, da dieses Netz kein Internet hat; in diesem Fall wählen Sie bitte „Ja“.
3. Öffnen Sie die App und klicken Sie auf das Symbol "Einstellungen" in der oberen rechten Ecke, um den Steuerungsmodus und die Sprache auszuwählen
4. Öffnen Sie die Software und klicken Sie auf das Symbol "Start", um die Benutzeroberfläche aufzurufen.

Dieses Produkt entspricht dem im Land des Kaufs geltenden Gewährleistungsrecht.Wenn Sie ein Problem haben, das nicht gelöst werden kann, müssen Sie auf das Internet www.prixton.com zugreifen und auf die Kontaktoption klicken, um uns Ihr Unterstützungsformular zu senden. Die elektrischen und technischen Eigenschaften, die hier genannt wurden, entsprechen typischen Geräten und können ohne Vorankündigung geändert werden, um ein besseres Gerät anzubieten.

Vereinfachte EU-einverständniserklärung

La Trastienda Digital SL als Inhaber der Handelsmarke Prixton, mit dem Standort Avenida Cervantes 49, módulo 25, Basauri 48970, Bizkaia, erklärt hiermit, dass das im Folgenden detaillierte radioelektrische Gerät:

MARKE	MODEL BESCHREIBUNG		KATEGORIE
PRIXTON	SKY 4K	DRONE MINI	LEISURE

der EU-Richtlinie 2014/53/UE des Europaparlaments und –rats vom 16. April 2014 entspricht.

Der komplette Text der EU-Einverständniserklärung kann unter dem folgenden Link abgerufen werden: www.prixton.com

LA TRASTIENDA DIGITAL

Hinweis: Die maximale Hochfrequenzleistung beträgt 14 dB.

Hinweis: Der Zweck des Motorüberhitzungsschutzes besteht darin, Schutzmaßnahmen während der Konstruktion, Herstellung, Installation und Verwendung des Motors zu ergreifen. Wenn der Motor unter bestimmten Last- und Überhitzungsbedingungen läuft, funktioniert er nicht mehr. Und es wird wieder normal, wenn die Temperatur normal wird.

CONHEÇA O SEU DRONE

4. ROTOREN VERVANGEN
