MANUALE UTENTE Sky 4K Prixton

Grazie al collegamento a frequenza 2.4G per un controllo remoto a lunga distanza, il drone consente più voli allo stesso tempo senza alcuna interferenza. L'utente può controllarlo per volare, muoverlo e scattare foto/video con l'APP e la connessione WIFI dello smartphone.

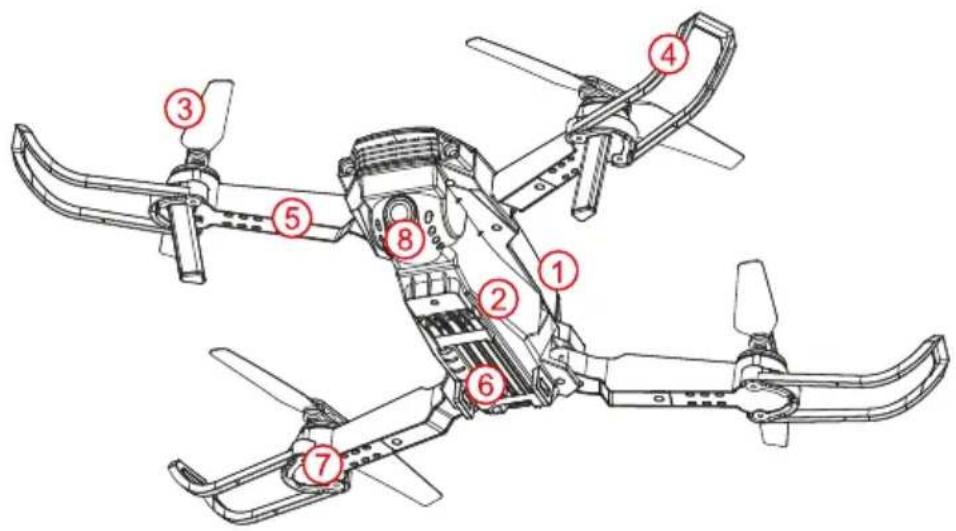

④ Guardia di protezione

⑧ Telecamera

ACCESSORI

Eliche di riserva x2

Caricatore USB x1

Cacciavite x1

Manuale per l'Utente x1

LISTA DEGLI ACCESSORI IN OPZIONE

Eliche

Tavola di lancio

Motore

Tavola di ricezione

Involucro superiore

Involucro inferiore

Batteria

Guardia di protezione

PREPARAZIONE PRE-VOLO

1. AMBIENTE DI VOLO

Al chiuso: Preferibile la presenza di spazi ampi lontano da barriere, persone o animali domestici.

Tenere il drone in vista durante il volo e lontano da barriere, cavi ad alta tensione, alberi e persone.

NOTE:

Controllare attentamente che il numero di accessori corrisponda a quanto indicato sopra. Per la sostituzione di eventuali parti mancanti, contattare il negozio e presentare la prova di acquisto.

NOTE:

Se uno dei suddetti accessori dovesse danneggiarsi durante il funzionamento, contattare il venditore per l'acquisto

All'aperto: Sono preferibili condizioni atmosferiche soleggiate, senza vento e ventilate.

Non volare in ambienti estremi, come con molto caldo, freddo, vento forte o pioggia battente.

2. APERTURA DELLE ALI

PASSAGGI PER L'APERTURA

① Aprire il braccio anteriore (vicino alla telecamera)
② Aprire il braccio posteriore Piegare prima il braccio posteriore e poi quello anteriore.

3. MONTAGGIO DELLA PROTEZIONE

① Allineare la protezione con i due fori sottostanti.

② Premere con forza sulla posizione della freccia.

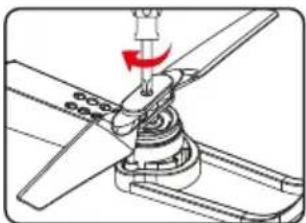

4. ASSEMBLAGGGIO DELLE ELICHE

A A

① Far corrispondere ② le eliche con i dadi esagonali dell'albero motore.

② Serrare le viti in senso orario
(l'identificazione del braccio è coerente con l'identificazione delle eliche)

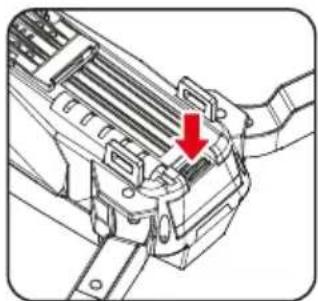

5. RICARICA DELLA BATTERIA DEL DRONE

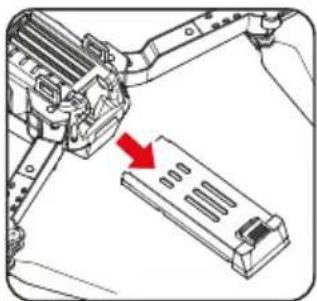

A. Rimuovere la batteria al litio da sotto il drone.

Le luci LED diventano rosse durante la carica e diventano verdi quando la carica è completa. Il tempo di ricarica è di circa 150 minuti. Il tempo di utilizzo è di circa 6 minuti.

INSTRUZIONI PER LA BATTERIA

L'uso della batteria al litio comporta un certo rischio.

Può provocare incendi, lesioni fisiche o danni materiali. Gli utenti devono essere consapevoli dei rischi e assumersi la piena responsabilità di un uso improprio della batteria.

• In caso di fuoriuscite dalla batteria, evitare che l'elettrolito entri in contatto con gli occhi o la pelle. Se avvenisse, lavare gli occhi con acqua pulita e rivolgersi immediatamente a un medico.
• Staccare immediatamente la spina se si avvertono odori, rumori o fumo particolari.

Carica della batteria

• Utilizzare il caricabatterie originale di fabbrica per garantire un utilizzo sicuro.
  • Non ricaricare una batteria dilatata o usurata.
• Non caricare troppo a lungo la batteria. Scollegare il caricabatterie una volta che la batteria è completamente carica.
  • Non caricare la batteria vicino a elementi infiammabili, come tappeti, pavimenti in legno o mobili in legno o sulla superficie di oggetti elettro-conduttori

Tenere sempre d'occhio la batteria durante la carica.

• Non caricare la batteria che non si è ancora raffreddata.
- La temperatura di carica deve essere compresa tra 0°C e 40°C.

Riciclo della batteria

- Non smaltire la batteria come rifiuto indifferenziato. Cerca il metodo locale per lo smaltimento dei rifiuti e conferiscila al deposito adatto in base ai requisiti speciali.

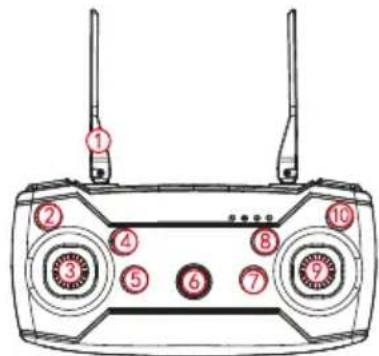

TELECOMANDO

1. Elementi del telecomando

① Antenna
② Regolazione a sinistra
③ Joystick sinistro
④ Tasto decollo
○ Tasto atterraggio5
⑥ Accendere/spegnere
⑦ Regolazione indietro

⑧ Regolazione avanti
⑨ Joystick destro
⑩ Regolazione volo a destra
⑪ Modalità headless
⑫ Velocità alta/bassa
⑬ Tasto "Flips & Rolls"
⑭ Tasto calibrazione

ISTRUZIONI PER LA BATTERIA AL LITIO

1. Aprire il coperchio della batteria del telecomando

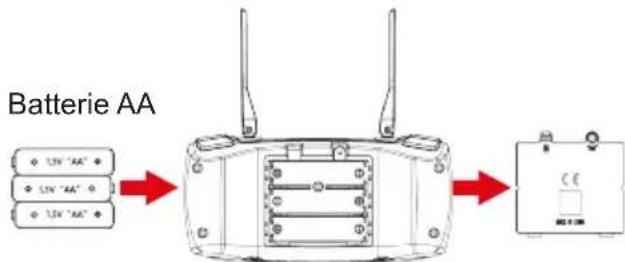

1. Installazione della batteria del telecomando

Aprire il coperchio del vano batterie, inserire correttamente 3 batterie AA nel senso dell'elettrodo. (Batterie non incluse)

NOTE:

1. Assicurarsi che le batterie siano inserite correttamente secondo le polarità indicate sul vano batterie.
2. Non mischiare vecchie e nuove batterie.
3. Non mischiare tipi diversi di batterie.

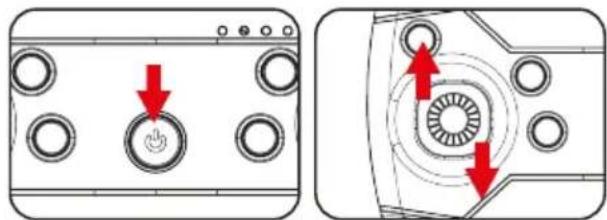

CONNESSIONE AL SEGNALE DEL TRASMETTITORE E RICEVITORE

Accendere il drone e posizionarlo su una superficie piana, la spia del trasmettitore e il LED del drone lampeggiano.

2- Spingere il joystick dell'acceleratore fino al punto più alto e poi riportarlo al punto più basso; quando si sentono due bip, la spia del trasmettitore e il LED del drone si accendono normalmente: il collegamento del segnale è riuscito.

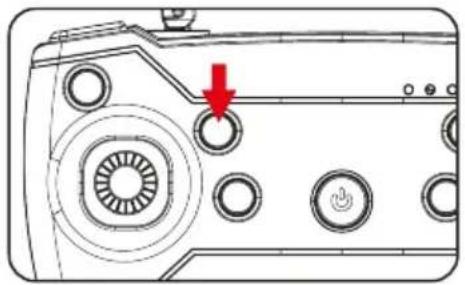

CALIBRAZIONE DEL TRASMETTITORE

Effettuare la calibrazione del trasmettitore quando il drone decolla in verticale. Premere il pulsante "Calibrazione". Le luci del drone da fisse diventano lampeggianti e poi nuovamente fisse, ora la calibrazione è completa.

Il drone deve essere posizionato su una superficie orizzontale ed essere stabile quando vengono effettuate le calibrazioni.

Premendo il pulsante "Decollo", il drone aziona le eliche automaticamente e vola fino all'altezza di 1,5 metri.

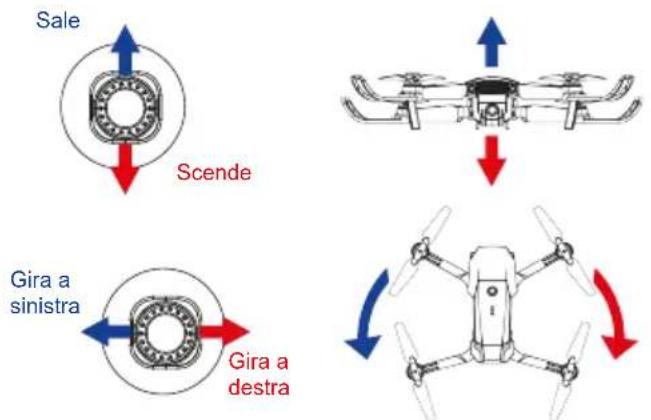

Utilizzare il joystick sinistro per controllare l'altezza del volo e girare a sinistra e a destra per controllare le direzioni di volo in avanti, indietro, a sinistra e a destra.

Joystick di sinistra

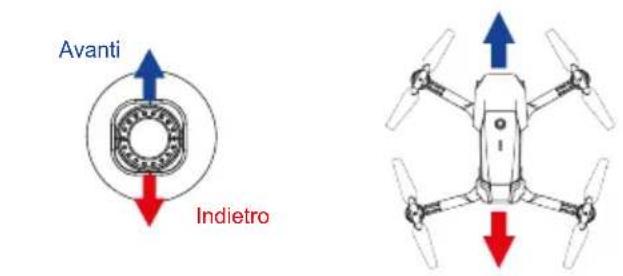

Joystick di destra

Avanti Indietro

Volo a sinistra Volo a destra

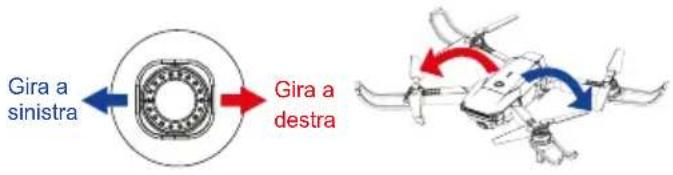

Quando il drone raggiunge un'altezza di oltre 3 metri, cliccare su "360° Flips & Rolls" e spostare il joystick destro in una determinata direzione: il drone girerà in quella direzione.

Joystick di destra

Gira a sinistra Gira a destra

Modalità Headless

La direzione di volo del drone risponde alla direzione del telecomando.

1. Il drone quando regola la frequenza è impostato come modalità comune. La spia del drone è accesa normalmente. Premendo il tasto "Funzione headless" del telecomando, questo emette un segnale acustico ed entra in modalità headless. Premendo di nuovo il tasto "Funzione headless", emette un segnale acustico più lungo e il drone esce dalla modalità headless.
2. Nello stato headless, l'operatore non deve identificare la direzione a vista, ma controllare il drone in base alla leva di comando del telecomando.

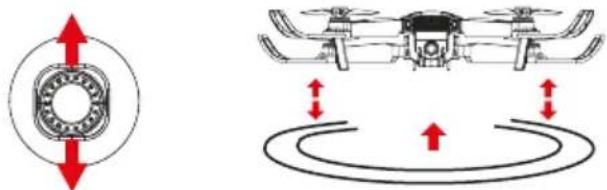

Hover

Quando si rilascia il joystick di sinistra (acceleratore) dopo l'azione di salita/discesa, il drone si libra a una certa altezza.

Joystick di sinistra

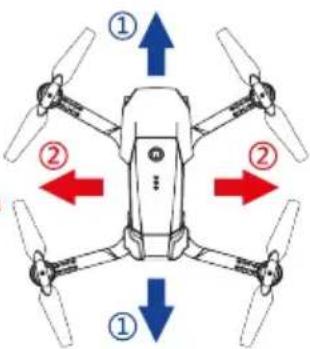

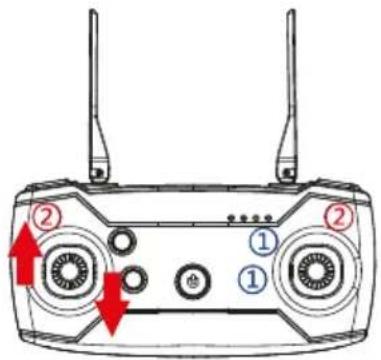

FUNZIONE REGOLAZIONE

Quando il drone devia dalla rotta, cliccare su "Regolazione" per la calibrazione finché il drone non torna alla normalità.

① Regolazione Avanti/Indietro

② Lato sinistro/destro Messa a punto della mosca

Quando il drone si trova a meno di 30 cm dal suolo, subirà l'azione del vortice creato delle eliche e diventerà instabile. Si tratta di "effetto suolo". Più il drone è basso, maggiore sarà l'effetto.

FAQ

PROBLEMI	CAUSE	SOLUZIONI
Perdita di controllo	Batterie del drone non collegate o mal collegate.	Collegare la batteria del drone nel modo giusto.
	Vento troppo forte.	Non volare in condizioni di vento forte. Le prestazioni e il controllo del drone risentono degli effetti del vento
Mancata risalita	La velocità di rotazione delle pale principali è troppo bassa	Spingere lo stick del l'acceleratore
	La batteria del drone non è completamente carica.	Caricare completa-mente la batteria del drone.
Atterraggio troppo veloce	Stick dell'accelerato-re abbassato troppo velocemente.	Abbassare lentamente lo stick dell'accelerato-re per eseguire un atterraggio morbido.
Fuori controllo	Superata la distanza di controllo effettiva.	Garantire il funziona-mento a distanza controllabile: controllo remoto da 100 metri e controllo WIFI da 40-50 metri.

MANUALE OPERATIVO DELL'APP

Scarica e installa l'App mobile

1. Cerca "RC FPV" in "App Store" o "Google Play" per scaricarla e installarla.
2. Scansiona il codice QR qui sotto per scaricare e installare.

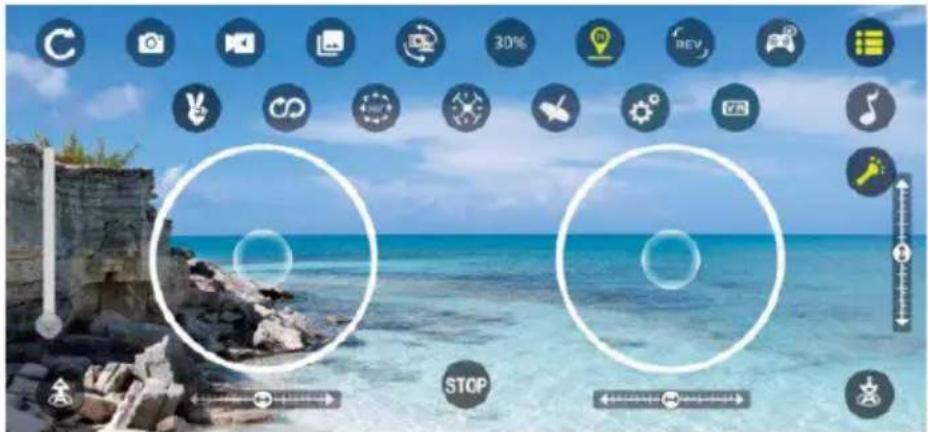

Impostazioni della connessione:

1. Collega l'alimentazione del modulo, la spia inizia a lampeggiare indicando che il telefono è in attesa di essere collegato.
2. Apri l'opzione delle impostazioni del telefono, avvia il WiFi e cerca "WiFi_ *** " nell'elenco di ricerca, clicca su Connetti finché non appare la scritta "connesso": significa che la connessione è riuscita.
3. Apri il software e clicca sull'icona "Start" per accedere all'interfaccia di trasmissione delle immagini in tempo reale.

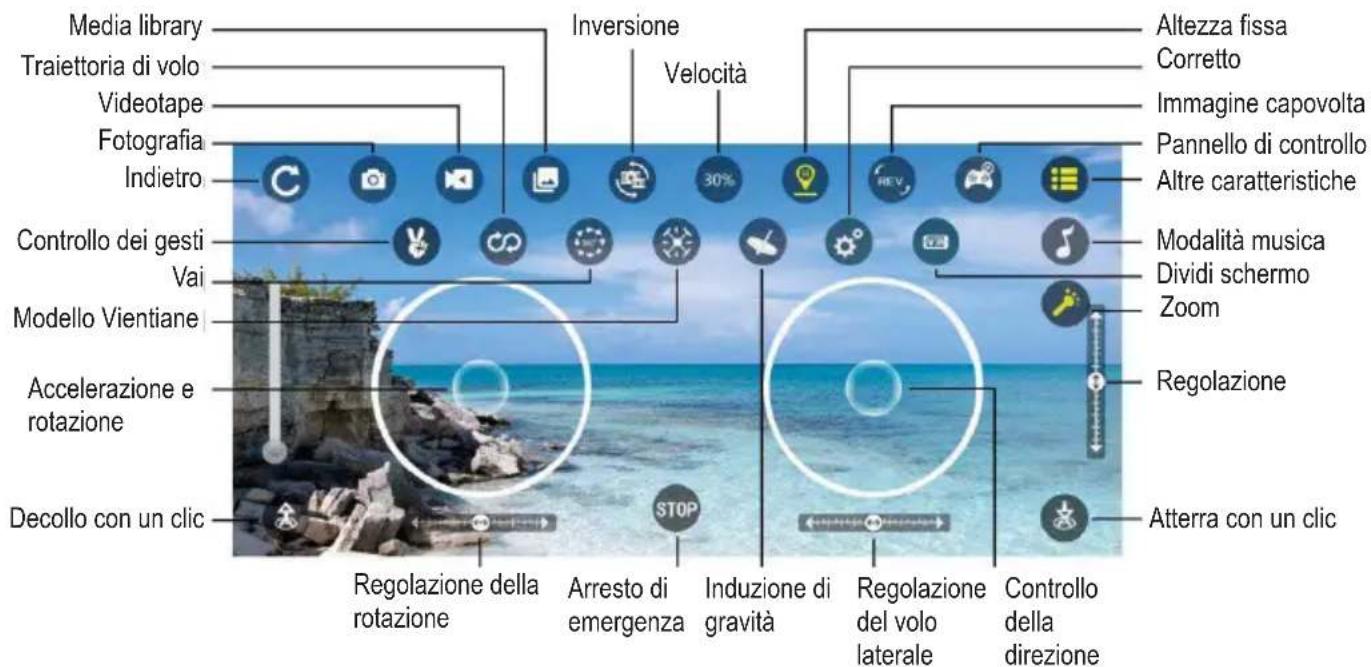

RC FPV descrizione delle funzioni

Media library Traiettoria di volo Videotape Fotografia Indietro Controllo dei gesti Vai Modello Vientiane Accelerazione e rotazione Decollo con un clic Regolazione della rotazione Inversione Velocità 30% Altezza fissa Corretto Immagine capovolta Pannello di controllo Altre caratteristiche Modalità musica Dividi schermo Zoom Regolazione Atterra con un clic Regolazione del volo laterale Controllo della direzione

Politica di garanzia

Questo prodotto è conforme alla legge di garanzia vigente nel suo paese di acquisto. Quando hai un problema che non puoi risolvere, devi accedere al sito www.prixton.com e fare clic sull` opzione di contatto per inviarci il tuo modulo di assistenza.

Le caratteristiche tecniche ed elettriche qui riportate corrispondono alle unità tipiche e possono essere modificate senza preavviso per migliorare le qualità del dispositivo.

Dichiarazione di conformità UE semplificata

Con la presente, La Trastienda Digital SL come proprietaria del marchio commerciale Prixton, situata presso Avenida Cervantes 49, módulo 25, Basauri 48970, Bizkaia, dichiara che il tipo di apparecchiatura radioelettrica che si mostra qui di seguito:

MARCA	MODELLO DESCRIZIONE		CATEGORIA
PRIXTON	SKY 4K	DRONE MINI	LEISURE

È conforme alla Direttiva 2014/53/UE del Parlamento Europeo e della commissione del 16 aprile 2014.

Il testo completo della dichiarazione di conformità UE è disponibile a questo indirizzo web: www.prixton.com

LA TRASTIENDA DIGITAL

Nota: la potenza RF massima è di 14 dB.

Nota: lo scopo della protezione dal surriscaldamento del motore è quello di adottare misure di protezione nella progettazione, nella fabbricazione, nell'installazione e nell'uso del motore. Nella progettazione, fabbricazione, installazione e utilizzo del motore. Quando il motore viene fatto funzionare in determinate condizioni e in condizioni di surriscaldamento, deve smettere di funzionare. E tornerà alla normalità quando il la temperatura tende ad essere normale.
