GEBRUIKSAANWIJZING Sky 4K Prixton

De 2,4G-frequentieband voor een afstandsbediening op lange afstand maakt dronevluchten zonder interferentie mogelijk. Gebruikers kunnen ermee vliegen, zweven en foto's en video's maken door de app en wifiverbinding van een smartphone te gebruiken.

Gebruikershandleiding x1

Let op: Gebruik een oplader van 5V 1 A (niet inbegrepen) die de meeste mobiele telefoons gebruiken (niet inbegrepen).

VLUCHT VOORBEREIDEN

1.VLIEGOMGEVING

Binnenvluchten: uit de buurt houden van mensen, dieren en obstakels.

Buitenvliegen: de beste omstandigheden zijn zonnige dagen zonder wind.

Houd de drone tijdens de vlucht in het zicht en houd hem uit de buurt van obstakels, hoogspanningslijnen, bomen en mensen.

Vlieg nooit in extreme omgevingen zoals hitte, kou, sterke wind of zware regen.

2.ARMEN OPVOUWEN

Open eerst de voorste en dan de achterste armen.

Lijn de beschermer uit met de twee gaten eronder en druk hem stevig aan.

Draai de schroef op de rotor los met de meegeleverde schroevendraaier en trek de hem er voorzichtig uit. Let bij het monteren van de rotor op de vorm van de stang en pas deze aan voordat u de rotor naar beneden drukt. Draai daarna de schroef vast.

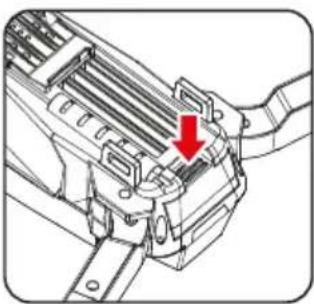

5.DRONE-ACCU OPLADEN

A. Verwijder de accu uit de onderkant van de drone.

B.Sluit hem aan op de oplaadkabel en oplader.

De accu is bezig met opladen als het ledlampje rood is. Als het groen wordt, is het opladen voltooid. De oplaadtijd is ongeveer 150 minuten (afhankelijk van de oplader). De gebruikstijd is ongeveer 6 minuten.

KEN UW AFSTANDSBEDIENING

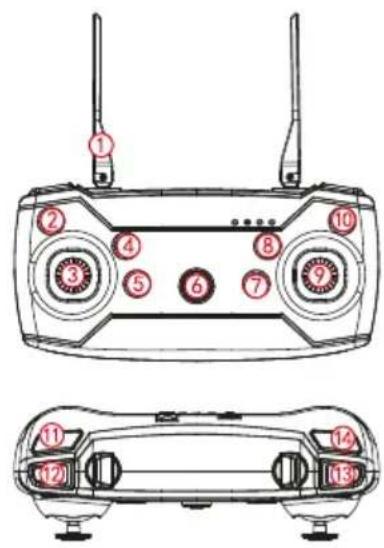

Onderdelen van de afstandsbediening

① Antenne
② Naar links vliegen
③ Linkerjoystick
④ Automatisch opstijgen
⑤ Automatisch landen
⑥ Aan/uit-schakelaar
⑦ Naar achteren vliegen

⑧ Naar voren vliegen
⑨ Rechterjoystick
⑩ Naar rechts vliegen
⑪ Modus Headless
12 Snelheid verhogen/-verlagen
⑬ Automatisch 360° draaien
14 Automatische kalibratie

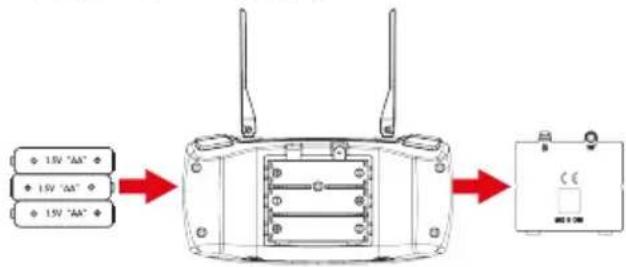

BATTERIJEN IN DE AFSTANDSBEDIENING PLAATSEN

Open het batterijklepje van de

Plaatsen van AA-batterijen

Open het klepje en plaats de 3 AA batterijen (niet meegeleverd) op de juiste manier.

OPMERKINGEN:

1. Zorg ervoor dat de batterijen zijn opgeladen en correct zijn geplaatst ten opzichte van de polen.
2. Gebruik geen oude en nieuwe batterijen door elkaar.
3. Gebruik geen verschillende soorten batterijen door elkaar.

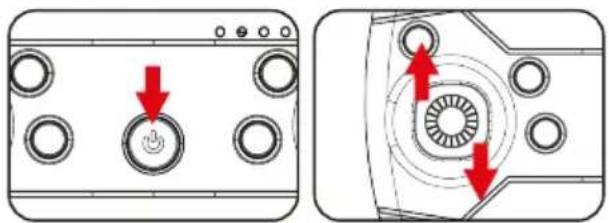

KALIBRATIE VAN DE AFSTANDSBEDIENING MET DE DRONE

1. Zet de drone aan door de bovenste knop ingedrukt te houden totdat de lampjes blijven knipperen.
2. Zet de afstandsbediening aan met de middelste knop en beweeg de linkerjoystick omhoog en omlaag totdat u een continue pieptoon hoort en de lampjes op de drone stoppen met knipperen en continu blijven branden. Op dat moment is de drone gesynchroniseerd met de afstandsbediening.

1. Druk op knop 14 op de afstandsbediening om het kalibratieproces te voltooien. De lichten van de drone zullen snel knipperen totdat ze continu blijven branden.

LET OP: Voor de eerste vlucht en totdat u de besturing onder de knie heeft, plaatst u de drone op de grond op een open plek zonder obstakels.

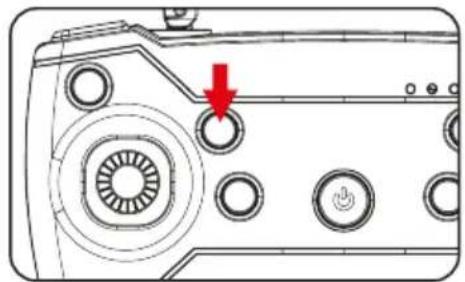

Automatisch opstijgen

Druk op knop 4 en de bladen van de drone gaan draaien en hij vliegt automatisch omhoog tot een hoogte van 1,5 meter.

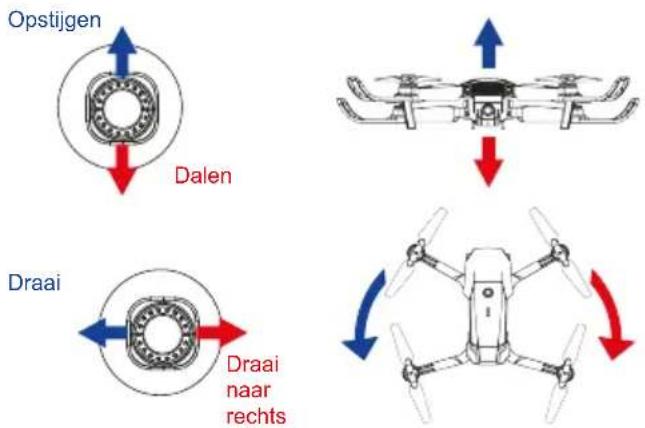

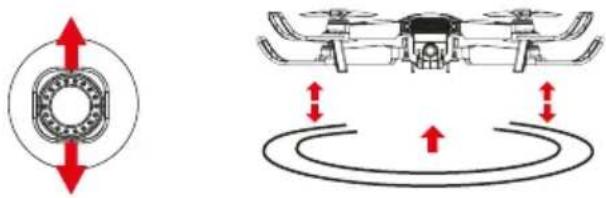

Functies van de linkerjoystick

Gebruik de linkerjoystick om de vlieghoogte te regelen, links/rechts te draaien en de rechterjoystick om naar voren, achteren, links of rechts te vliegen.

Opstijgen Dalen Draai Draai naar rechts

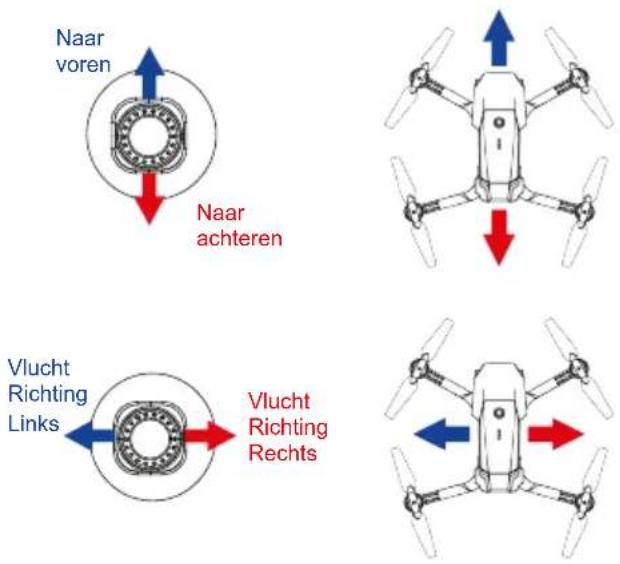

Functies van de rechterjoystick

Naar voren Naar achteren Vlucht Richting Links Vlucht Richting Rechts

Rechterjoystick

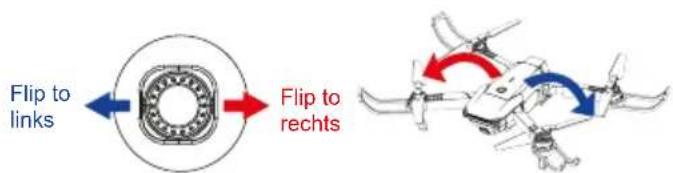

Automatisch 360° draaien

Wanneer de drone zich op meer dan 3 meter boven de grond bevindt, drukt u op knop 13 en beweegt u de rechterjoystick in de gewenste richting. De drone zal in die richting draaien.

Modus Headless

Het is tijdens het vliegen vaak moeilijk te zien welk deel van de drone de voorkant of achterkant is. Dit kan leiden tot enige verwarring met de besturing van de afstandsbediening.

Deze modus neemt de noodzaak weg om de richting van de drone af te stemmen op de afstandsbediening voor een veel soepelere vliegervaring. Deze functie volgt de richting van de drone met de afstandsbediening en niet zijn eigen in de ruimte. Dat betekent dat het niet uitmaakt waar de voorkant van de drone naartoe wijst. Als u bijvoorbeeld naar links draait, draait de drone altijd naar links vanuit uw huidige gezichtspunt.

Druk eenmaal op knop 11 om deze modus te activeren en druk er nogmaals op om hem te deactiveren.

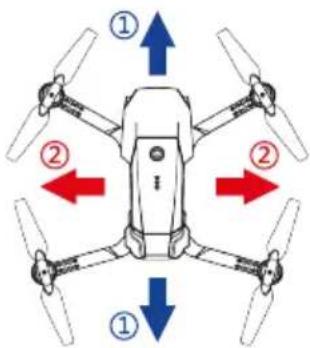

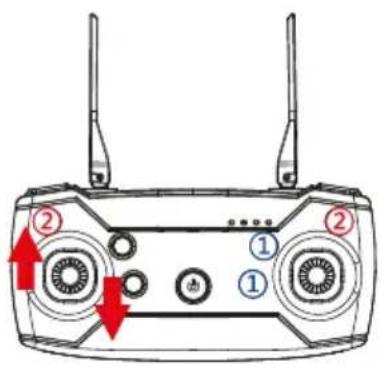

Tijdens de vlucht kan de drone zijn koers enigszins verliezen, waardoor hij tijdens het zweven vanzelf uit koers raakt. Om dit te voorkomen, klikt u op de aanpassingsknoppen 2, 10, 8 en 7 van de afstandsbediening volgens de richting die nodig is om deze te kalibreren totdat de drone weer normaal functioneert.

① Voorwaartse/achterwaartse aanpassing

② Vluchtaanpassing links/rechts

Wanneer de drone zich minder dan 30 cm boven de grond bevindt, wordt hij beïnvloed door de zelfgecreëerde bladwerveling en wordt hij onstabiel. Op deze afstand is kalibratie niet mogelijk.

HANDLEIDING VAN DE APP

Mobiele app downloaden en installeren

1. Zoek naar 'RC FPV' in de 'App store' of in 'Google Play' om de app te downloaden en te installeren.
2. Scan de volgende QR-code om de app te downloaden en te installeren.

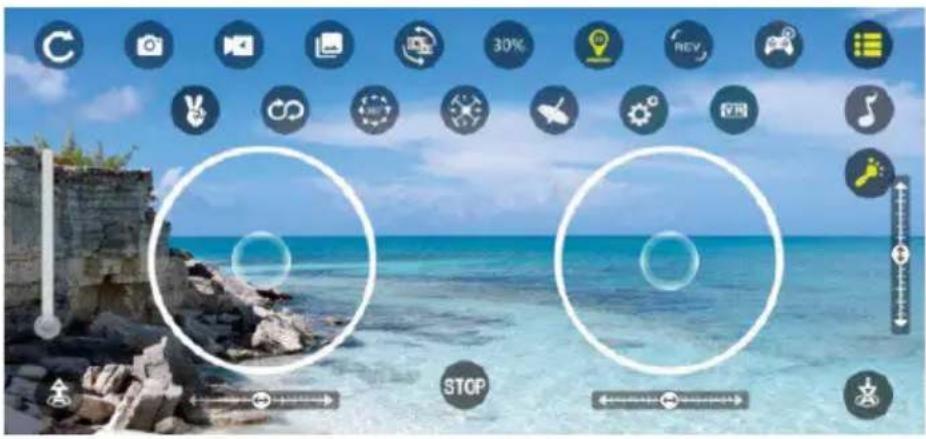

Verbindingsinstellingen:

1.Zet de drone aan en hij zal een wifisignaal uitzenden terwijl de lampjes knipperen.
2.Open de instellingen van de mobiele telefoon, activeer wifi en zoek het netwerk 'WIFI_4K...' in de zoeklijst, klik op Verbinden totdat de verbinding tot stand is gekomen. Omdat dit netwerk geen Internet heeft, is het mogelijk dat de telefoon u vraagt om de verbinding actief te houden. Kies in dat geval ja.
3.Open de app en klik in de rechterbovenhoek op het pictogram 'Instellingen' om de besturingsmodus en taal te selecteren.
4.Open de software en klik op het pictogram 'Start' om de interface te openen.

Dit product voldoet aan de in het land van aankoop geldende garantiewetgeving. Als u een probleem hebt dat u niet kunt oplossen, moet u naar www.prixton.com gaan en op de contactoptie klikken om ons uw assistentieformulier toe te sturen.

Deze technische en elektrische specificaties kunnen te allen tijde en zonder voorafgaande kennisgeving worden gewijzigd om het apparaat nog te verbeteren.

Vereenvoudigde EU-conformiteitsverklaring

Hierbij verklaart La Trastienda Digital SL, als eigenaar van het handelsmerk Prixton, en gevestigd in het Avenida Cervantes 49, módulo 25, Basauri 48970, Bizkaia, dat de radioapparatuur die hierna wordt beschreven:

MERK	MODEL BESCHRIJVING		CATEGORIE
PRIXTON	SKY 4K	DRONE MINI	LEISURE

Strookt met Richtlijn 2014/53/EU van het Europees Parlement en de Raad van 16 april 2014.

De volledige tekst van de EU-conformiteitsverklaring is te vinden op de volgende internet-site: www.prixton.com

LA TRASTIENDA DIGITAL

Opmerking: Het maximale RF-vermogen is 14 dB.

Opmerking: Het doel van de beveiliging tegen oververhitting van de motor is het nemen van beschermende maatregelen bij het ontwerp, de fabricage, de installatie en het gebruik van de motor. Wanneer de motor onder bepaalde belasting en oververhitting werkt, zal hij stoppen met draaien. En hij wordt weer normaal als de temperatuur weer normaal wordt.
