BEDIENUNGSANLEITUNG Alpha Pro Prixton

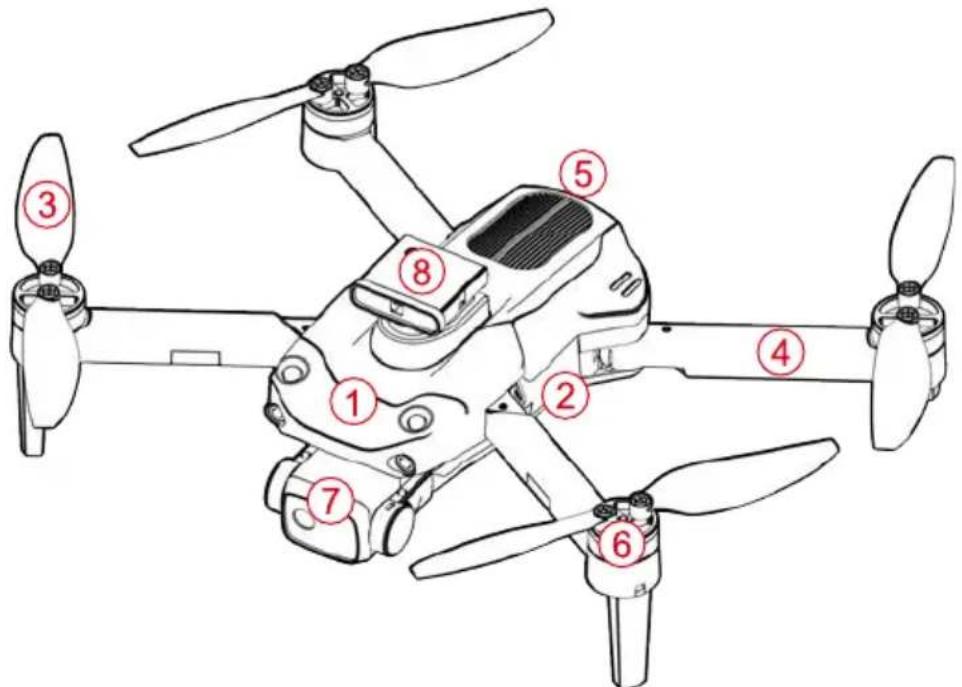

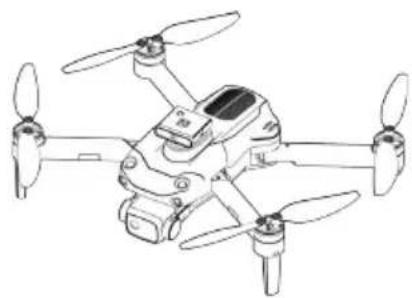

Die Drohne verwendet das 2,4G-Frequenzband, das es mehreren Personen ermöglicht, gleichzeitig ohne gegenseitige Beeinträchtigung zu arbeiten. Über die Fernbedienung kann die Drohne gesteuert werden, um Funktionen wie Fliegen, Rollen, Feinabstimmung, Ein-Tasten-Start, Ein-Tasten-Landung, Geschwindigkeitsänderung, kopfloser Modus, Korrektur, Höhenfixierung, Hindernisvermeidung und andere Funktionen zu erreichen. ZUBEHÖR Großschreibung DROHNE x1 (Akku enthalten) Fernbedienung x1 Kleinschreibung Propeller Arm Batterie Motor Kamera Hindernisvermeider

47VORBEREITUNG VOR DEM FLUG

1.FLUGUMGEBUNG Innen: Geräumige Bereiche fernab von Barrieren, Menschenmengen oder Haustieren werden bevorzugt. Im Freien: Sonnige, windstille und leicht windige Wetterbedingungen werden bevorzugt. Bitte behalten Sie die Drohne während des Fluges im Blick und halten Sie sie von Hindernissen, Hochspannungskabeln, Bäumen und Menschen fern. Fliegen Sie nicht in extremen Umgebungen wie großer Hitze, Kälte, starkem Wind oder starkem Regen. Ersatzpropeller Ax2 Bx2 Schraubendreher x1 USB-Ladegerät x1

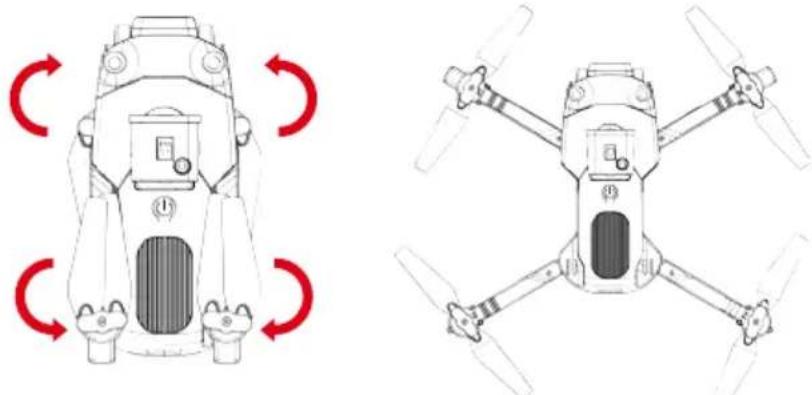

482.DIE FLÜGEL ÖFFNEN

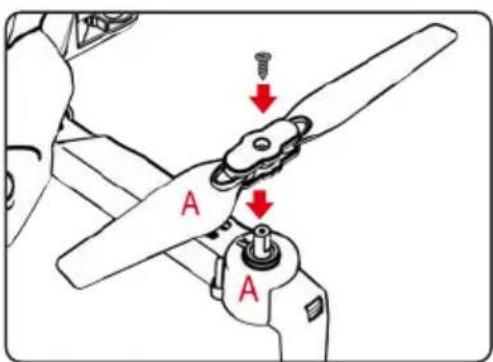

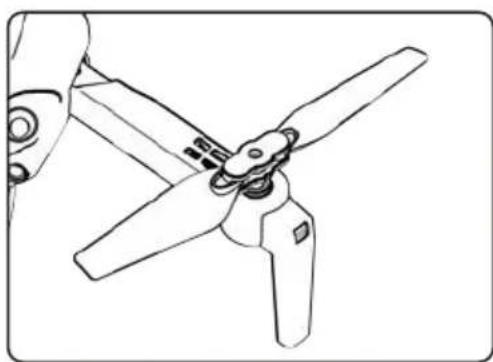

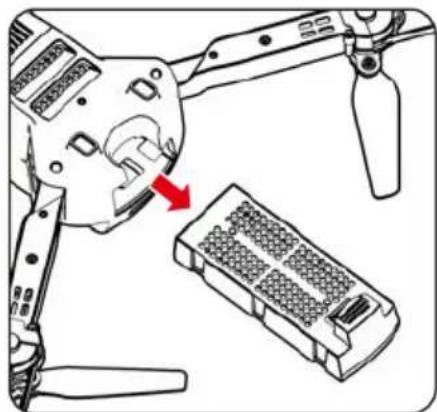

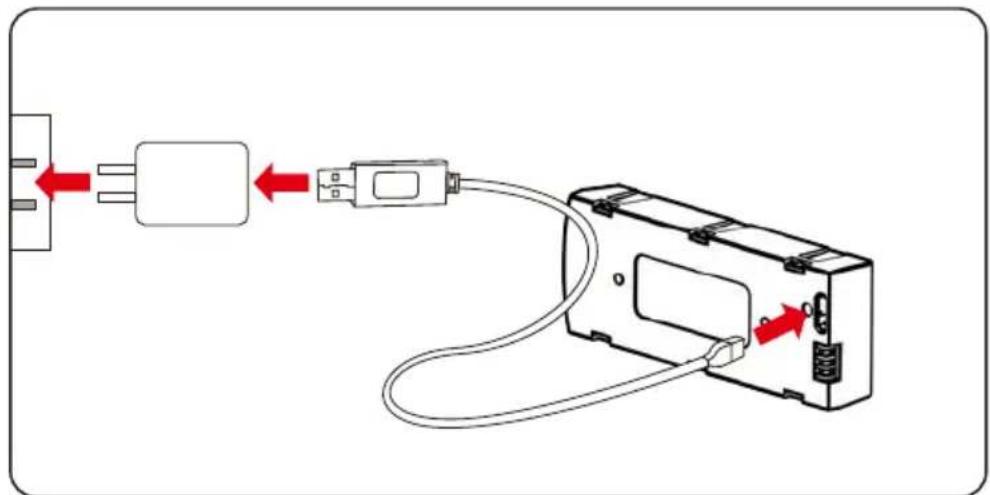

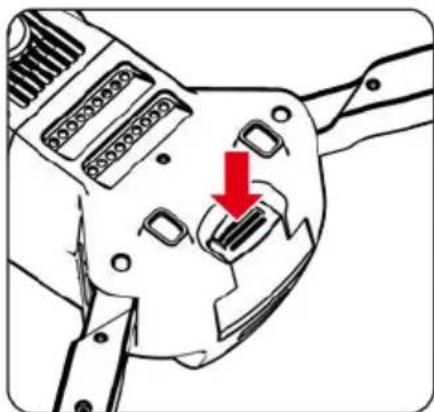

Die Blätter mit der Motorwelle ausrichten und installieren (die Armidentifikation muss mit der Blattidentifikation übereinstimmen). Die Schraube im Uhrzeigersinn festziehen. A. Entfernen Sie den Lithium-Akku vom Boden der Drohne. Öffnen Sie den vorderen Arm (in der Nähe der Kamera). Öffne den hinteren Arm. Falte zuerst den hinteren Arm und dann den vorderen Arm beim Falten. Öffnen des Arms 49B. Verbinden Sie das USB-Ladekabel mit der Ladebuchse des Lithium-Akkus. Die Batterie leuchtet rot während des Ladevorgangs und erlischt, wenn die Batterie vollständig geladen ist. Die Ladezeit beträgt etwa 100-120 Minuten. Die Verwendung von Lithiumbatterien birgt bestimmte Risiken. Es kann Feuer, Körperver- letzung oder Sachschäden verursachen. Benutzer müssen sich der Risiken bewusst sein und die volle Verantwortung für die unsachgemäße Verwendung der Batterie übernehmen. Wenn Batterieleckage auftritt, vermeiden Sie bitte den Kontakt von Augen oder Haut mit Elektrolyt. Wenn es dennoch passiert, spülen Sie bitte Ihre Augen sofort mit sauberem Wasser aus und suchen Sie sofort medizinische Hilfe. Bitte entfernen Sie den Stecker sofort, wenn Sie einen merkwürdigen Geruch, Geräusche oder Rauch wahrnehmen. Entsorgen Sie die Batterie nicht als täglichen Müll. Bitte machen Sie sich mit der örtlichen Müllentsorgungsmethode vertraut und entsorgen Sie sie gemäß den speziellen Anforderungen. Verwenden Sie bitte das Ladegerät aus der Originalfabrik, um eine sichere Verwendung zu gewährleisten. Laden Sie keine aufgeblähte oder abgenutzte Batterie auf. Überladen Sie die Batterie nicht. Bitte ziehen Sie das Ladegerät einmal vollständig aufgelad- en ab. Laden Sie die Batterie nicht neben leicht entzündlichen Materialien wie Teppich, Holzboden oder Holzmöbeln oder auf der Oberfläche elektro-leitender Gegenstände auf. Bitte behalten Sie die Batterie beim Laden immer im Auge. Laden Sie keine Batterie auf, die noch nicht abgekühlt ist. Die Lade-temperatur sollte zwischen 0°C und 40°C liegen. HINWEIS BATTERIEANWEISUNGEN BATTERIELADEN BATTERIE-RECYCLING 50Öffnen Sie die Batterieabdeckung und setzen Sie 3 AA-Batterien gemäß den Anweisungen für die Elektroden richtig ein.

1. Stellen Sie sicher, dass die Batterien gemäß den Polaritätsanweisungen im Batter-

iefach korrekt eingesetzt sind.

2. Bitte mischen Sie keine alten und neuen Batterien miteinander.

3. Bitte mischen Sie keine unterschiedlichen Arten von Batterien miteinander.

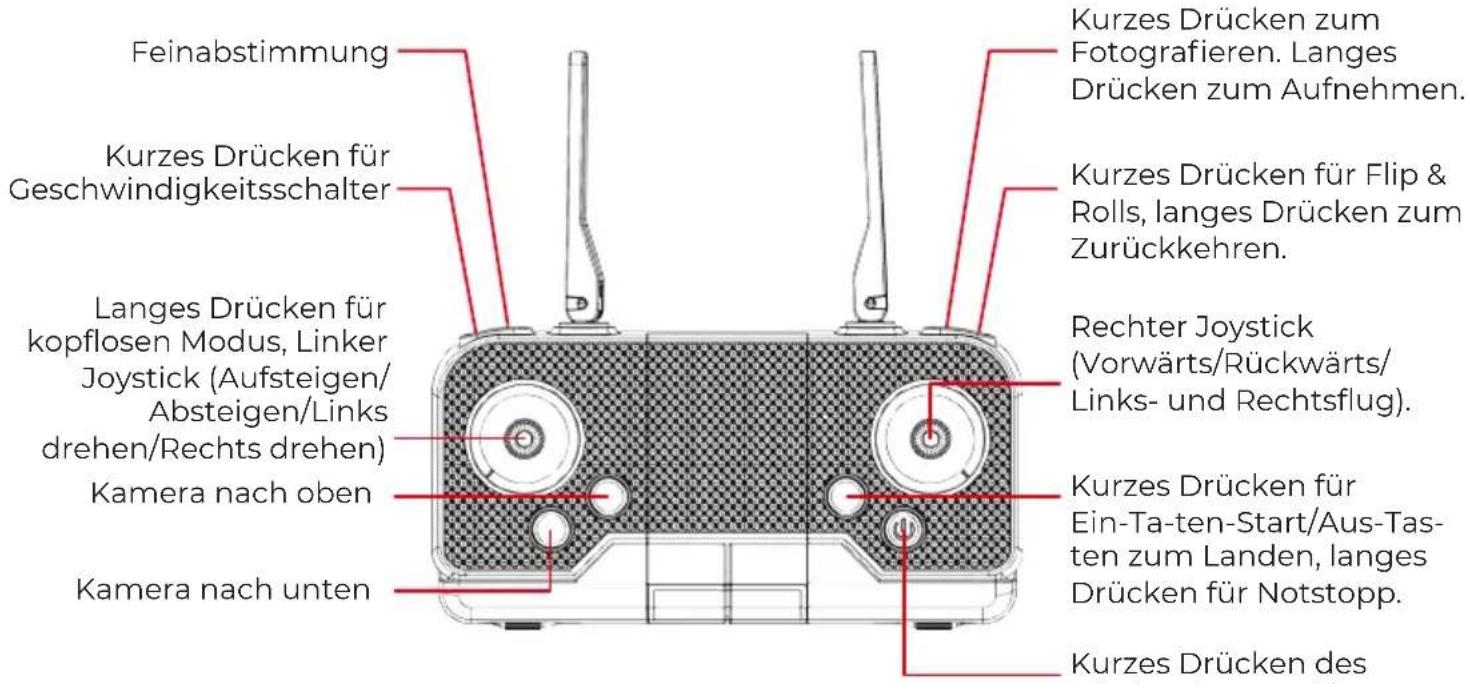

KENNE DEINE FERNBEDIENUNG

(Batterien müssen separat gekauft werden)

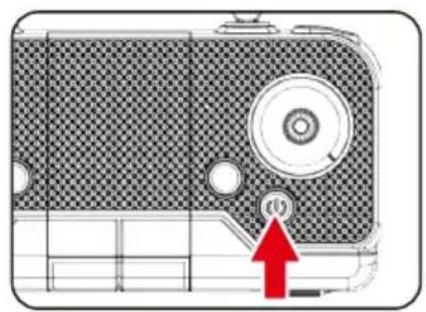

SIGNALVERBINDUNG VON SENDER UND EMPFÄNGER

1. Schalten Sie die Drohne ein und platzieren Sie sie auf einer ebenen Fläche. Das

Anzeigelicht des Senders und die LED der Drohne blinken.

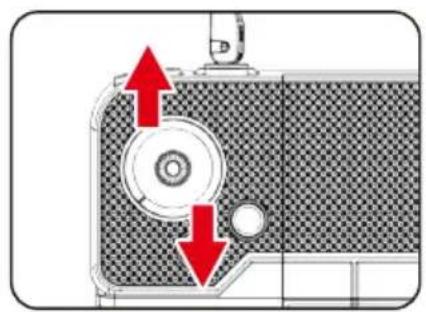

2. Drücken Sie den Gashebel auf den höchsten Punkt und dann zurück auf den niedrigsten

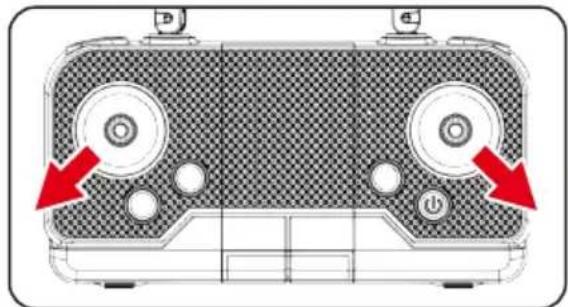

Punkt. Wenn Sie zwei Pieptöne hören, leuchten das Anzeigelicht des Senders und die LED der Drohne normal auf. Die Signalverbindung ist abgeschlossen. Kurzes Drücken für Flip & Rolls, langes Drücken zum Zurückkehren. Kurzes Drücken zum Fotografieren. Langes Drücken zum Aufnehmen. Rechter Joystick (Vorwärts/Rückwärts/ Links- und Rechtsflug). Kurzes Drücken des Hindernisvermeidungss- chalters. Langes Drücken des Ein-/Auss- chalters. Feinabstimmung Kamera nach oben Kamera nach unten Kurzes Drücken für Geschwindigkeitsschalter Langes Drücken für kopflosen Modus, Linker Joystick (Aufsteigen/ Absteigen/Links drehen/Rechts drehen) Kurzes Drücken für Ein-Ta-ten-Start/Aus-Tas- ten zum Landen, langes Drücken für Notstopp. 51SENDERKALIBRIERUNG Sie können die horizontale Kalibrierungsfunktion verwenden, um das Flugzeug zu kalibrieren, wenn es in der Luft in eine bestimmte Richtung abdriftet oder sich auf der Stelle dreht. Platzieren Sie das Flugzeug auf einer horizontalen Oberfläche, halten Sie die beiden Joysticks auf der Fernbedienung 3 Sekunden lang gedrückt, die Fernbedienung wird einen Piepton abgeben und die Lichter des Flugzeugs werden blinken. Warten Sie etwa 3 Sekunden, die Lichter des Flugzeugs bleiben an und die Kalibrierung ist abgeschlossen.

BEGINNEN SIE IHREN FLUG

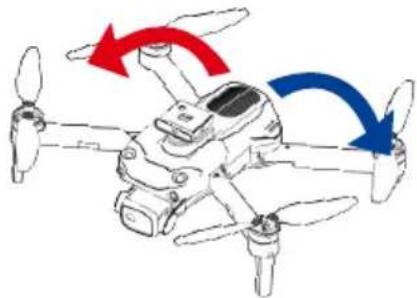

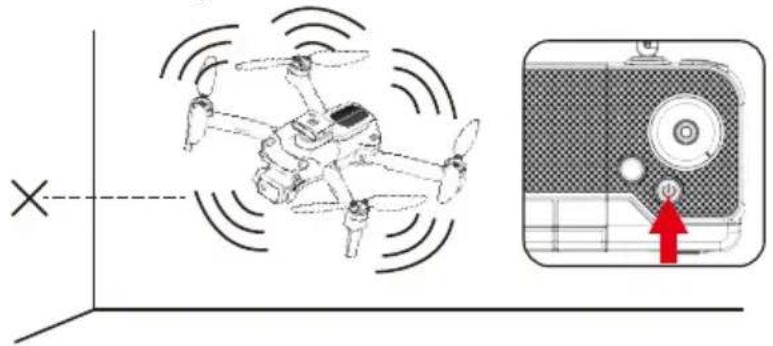

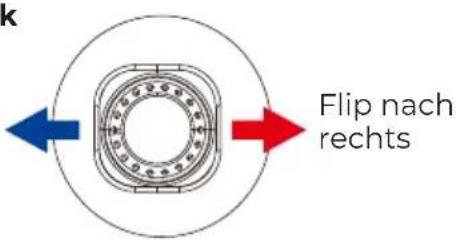

1.EIN-TASTEN-AUFSTIEG Drücken Sie die Taste "Ein-Tasten-Aufstieg", die Drohnenblätter drehen sich und fliegen automatisch auf eine Höhe von 1,5 Metern. 2.Grundflug Verwenden Sie den linken Joystick, um die Flughöhe zu kontrollieren und links/rechts zu drehen, und den rechten Joystick, um die Vorwärts-, Rückwärts-, Links- und Rechtsflugrich- tungen zu kontrollieren. Linker Joystick Rechter Joystick Aufstieg Abstieg Linksdrehung Rechtsdrehung Vorwärts Linksflug Rechtsflug Rückwärts 52HINDERNISVERMEIDUNGSMODUS Wenn ein Hindernis 0,5-1 Meter nach dem Eintritt in den Hindernisvermeidungsmodus erkannt wird, wird die Bewegung in Richtung des Hindernisses gestoppt. Hindernisvermeidung kann nur helle Objekte erkennen, dunkle, schwarze und transparente Objekte können nicht erkannt werden. Die Hindernisvermeidungsfunktion wird nur für den Innenbereich empfohlen. FLIPS & ROLLS Wenn die Drohne eine Höhe von mehr als 3 Metern erreicht hat, klicken Sie auf "360º Flips und Rolls" und bewegen Sie den rechten Joystick in eine bestimmte Richtung. Die Drohne wird sich in diese Richtung drehen. Kopfloser Modus Die Flugrichtung der Drohne richtet sich nach der Ausrichtung der Fernbedienung.

1. Wenn die Drohne die Frequenz anpasst, ist sie standardmäßig im Normalmodus. Dann

leuchtet die Anzeigelampe der Drohne normal. Wenn Sie die Taste für den kopflosen Modus auf der Fernbedienung drücken, piept die Fernbedienung einmal und wechselt in den kopflosen Zustand. Wenn Sie die Taste für den kopflosen Modus erneut drücken, hören Sie einen Piepton und die Drohne verlässt den kopflosen Modus.

2. Im kopflosen Zustand muss der Bediener nicht die Ausrichtung der Drohnennase identifi-

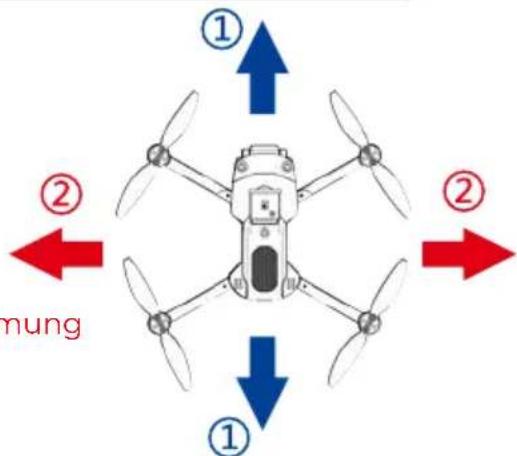

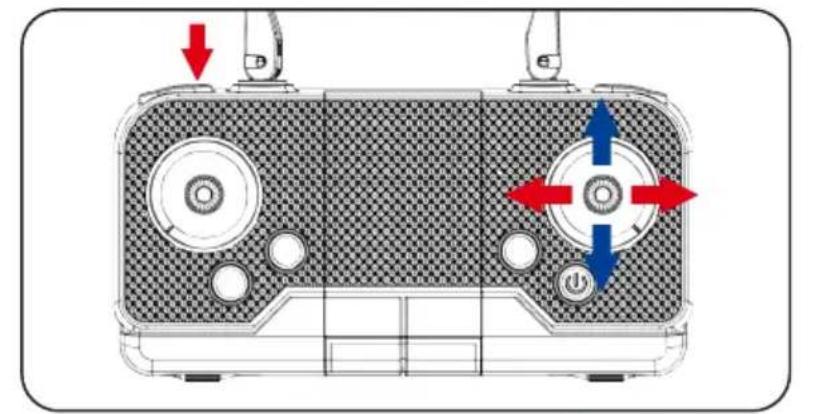

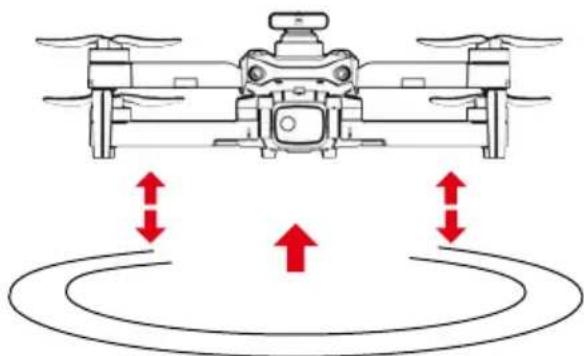

zieren, sondern die Drohne gemäß dem Bedienhebel der Fernbedienung steuern. Schweben Wenn Sie den linken Joystick (Gashebel) nach der Aufstiegs-/Abstiegsbewegung loslassen, wird die Drohne auf einer bestimmten Höhe schweben. Es wird empfohlen, die Hindernisvermeidungsfunktion in einer Innenflugumgebung mit einer Länge und Breite von 6 x 6 Metern oder mehr einzuschalten. Wenn die UAV den Hindernisver- meidungsmodus einschaltet, wird die Geschwindigkeit verlangsamt und der schnelle Gang kann nicht eingeschaltet werden. Daher wird empfohlen, drinnen zu fliegen, wenn der Hindernisvermeidungsmodus eingeschaltet ist. Rechter Joystick Linker Joystick Flip nach links Flip nach rechts 53Feinabstimmungsfunktion Wenn das Flugzeug in der Luft dreht oder sich in verschiedene Richtungen neigt, können Sie die Feinabstimmung verwenden, um die Aktion zu korrigieren. Drücken Sie die Feinabstimmungstaste und hören Sie einen Piepton. Bewegen Sie dann den Joystick in die entgegengesetzte Richtung, um anzupassen und zu kalibrieren, bis das Flugzeug nicht abweicht. Wenn nach dem Eintreten in die Feinabstimmung für 5-6 Sekunden keine Operation erfolgt, wird die Feinabstimmungsfunktion automatisch beendet. Hinweise Wenn die Drohne sich innerhalb von 30 cm über dem Boden befindet, wird sie vom Wirbelschweif der eigenen Blätter beeinflusst und wird instabil. Dies nennt man "Bodeneffekt". Je niedriger die Drohne fliegt, desto stärker ist dieser Effekt. FAQ Problem: Kontrollversagen Ursachen: Keine Verbindung zum Quadcopter-Akku. Zu starke Windkraft. Lösungen: Den Quadcopter-Akku richtig anschließen. Nicht an windigen Tagen fliegen. Die Leistung und die Steuerung des Quadcopters werden durch starke Winde beeinträchtigt. Problem: Aufstieg fehlgeschlagen Ursachen: Die Drehzahl der Hauptblätter ist zu langsam. Der Akku des Quadcopters ist nicht vollständig aufgeladen. Lösungen: Drücken Sie den Gashebel nach oben. Bitte laden Sie den Quadcopter vollständig auf. Problem: Zu früh landen Ursachen: Der Gashebel wird zu schnell nach unten gezogen. Lösungen: Ziehen Sie den Gashebel langsam nach unten, um eine sanfte Landung durchzuführen. Problem: Außer Kontrolle Ursachen: Über die effektive Steuerentfernung hinaus. Lösungen: Stellen Sie sicher, dass der Betrieb innerhalb der steuerbaren Entfernung liegt: Fernbedienung von 100 Metern und WLAN-Steuerung von 40-50 Metern. Vorwärts/Rückwärts Feinabstimmung Links/Rechts Seitenflug Feinabstimmung 54WiFi-Kamerawinkelverstellung WiFi Hinweis: Diese Funktion ist auf Kameras mit Servos beschränkt. Drücken Sie die Taste "Kamera nach oben", um die Kameranachjustierung nach oben zu steuern. Drücken Sie die Taste "Kamera nach unten", um die Kameranachjustierung nach unten zu steuern. Bedienungsanleitung der App Mobile App herunterladen und installieren Suche "KY UFO" im "App Store" oder "Google Play", um sie herunterzuladen und zu installieren. Scanne den QR-Code unten, um sie herunterzuladen und zu installieren. Verbindungseinstellungen:

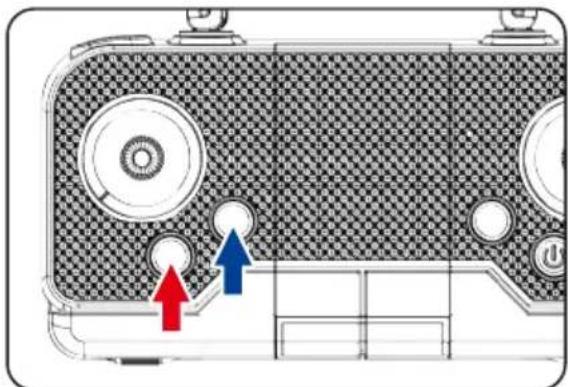

1. Schalten Sie den Netzschalter des Produkts ein.

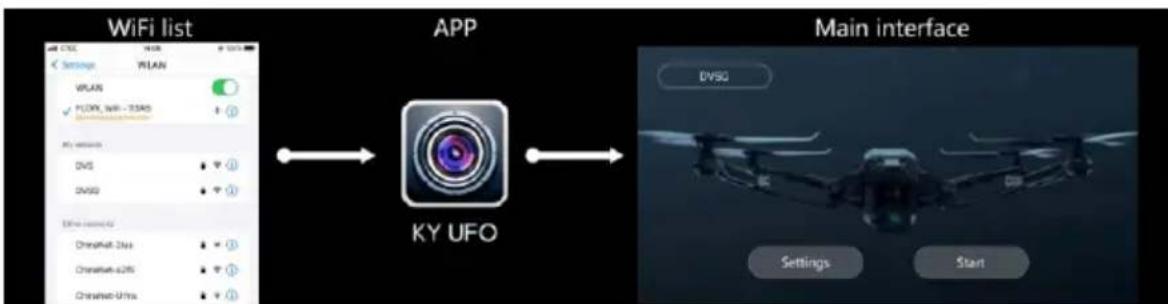

2. Öffnen Sie die Einstellungsoptionen auf Ihrem Mobiltelefon, aktivieren Sie WLAN,

suchen Sie nach "Flow-xxxxx" in der WLAN-Suchliste und klicken Sie auf Verbinden, bis die Verbindung erfolgreich hergestellt ist.

3. Öffnen Sie die App und klicken Sie auf das "Start"-Symbol, um die Echtzeit-Schnittstelle

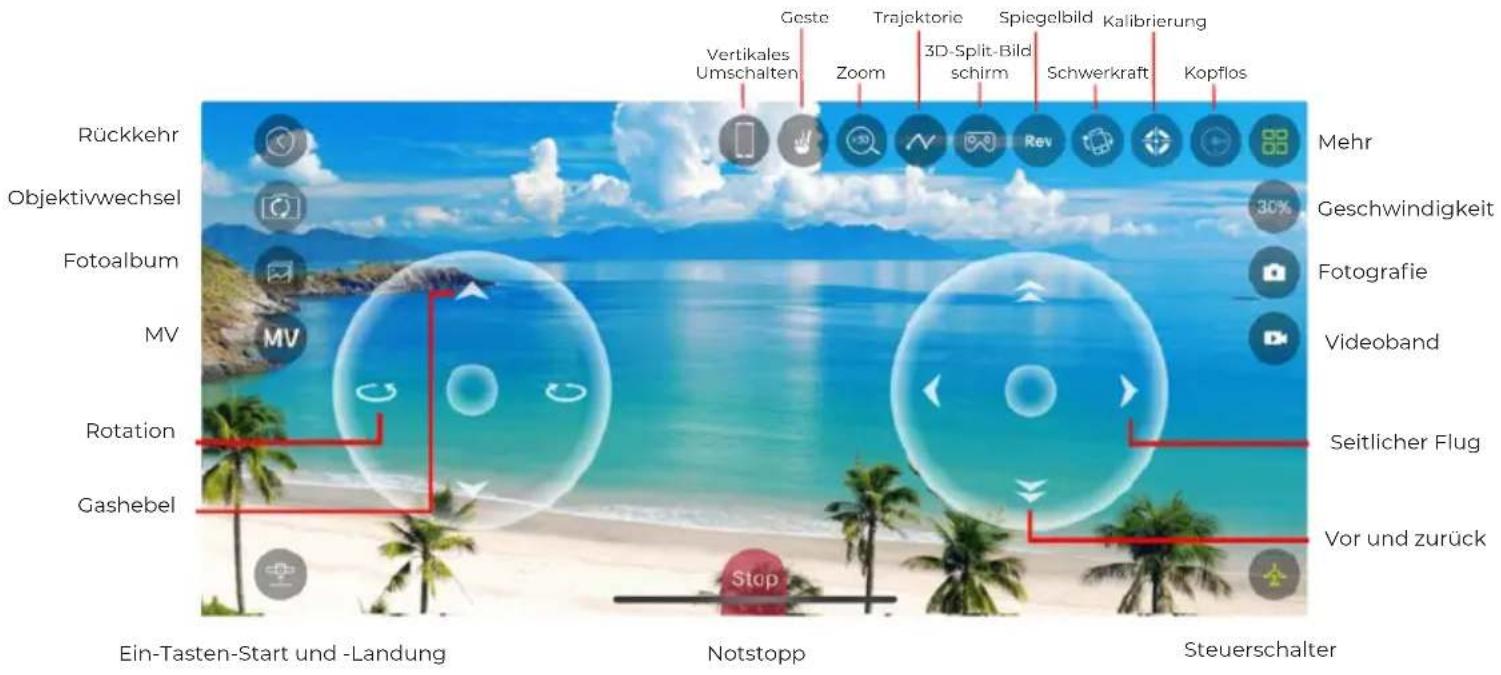

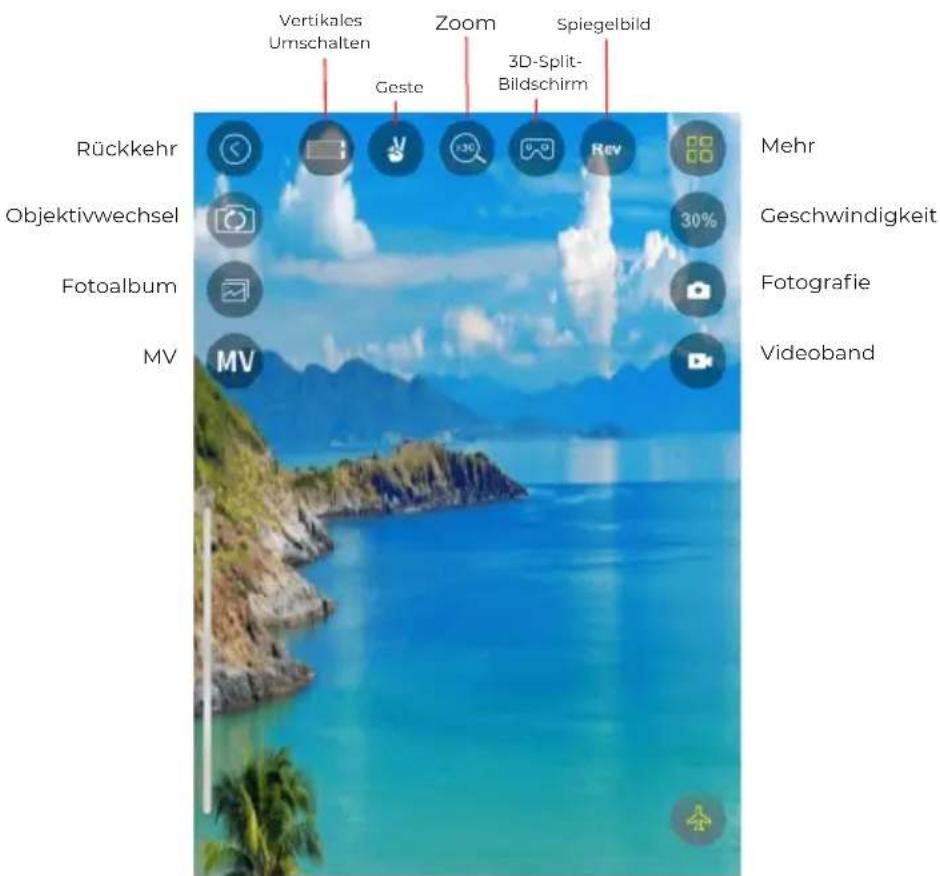

zu betreten. 55Bedienungsanleitung: Verschiedene Funktionen sind in der Abbildung unten dargestellt: Beim Wechseln zum vertikalen Bildschirm ist es nicht möglich, die Flugsteuerung auf dem Gerät auszuführen. Ein-Tasten-Start und -Landung Notstopp Steuerschalter Rückkehr Objektivwechsel Fotoalbum Vor und zurück Seitlicher Flug Videoband Fotografie Geschwindigkeit Mehr Kopflos Schwerkraft 3D-Split-Bild schirm Spiegelbild Trajektorie Zoom Geste Vertikales Umschalten Kalibrierung Rotation Gashebel Rückkehr Vertikales Umschalten 3D-Split- Bildschirm Geste Zoom Spiegelbild Objektivwechsel Fotoalbum

Mehr Geschwindigkeit Fotografie Videoband

56Garantiepolitik Vereinfachte EU-einverständniserklärung Dieses Produkt entspricht dem im Land des Kaufs geltenden Gewährleistungsrecht. Wenn Sie ein Problem haben, das nicht gelöst werden kann, müssen Sie auf das Internet www.prixton.com zugreifen und auf die Kontaktoption klicken, um uns lhr Unterstützungsformular zu senden. La Trastienda Digital SL als Inhaber der Handelsmarke Prixton, mit dem Standort Avenida Cervantes 49, módulo 25, Basauri 48970, Bizkaia, erklärt hiermit, dass das im Folgenden detaillierte radioelektrische Gerät: der EU-Richtlinie 2014/53/UE des Europaparlaments und –rats vom 16. April 2014 entspricht. Der komplette Text der EU-Einverständniserklärung kann unter dem folgenden Link abgerufen werden: www.prixton.com LA TRASTIENDA DIGITAL

MARKE MODEL BESCHREIBUNG

KATEGORIE Prixton ALPHA PRO Drone Leisure Die elektrischen und technischen Eigenschaften, die hier genannt wurden, entsprechen typischen Geräten und können ohne Vorankündigung geändert werden, um ein besseres Gerät anzubieten. 57PT
