GEBRUIKSAANWIJZING ZENITH PRF0183060 ELICA

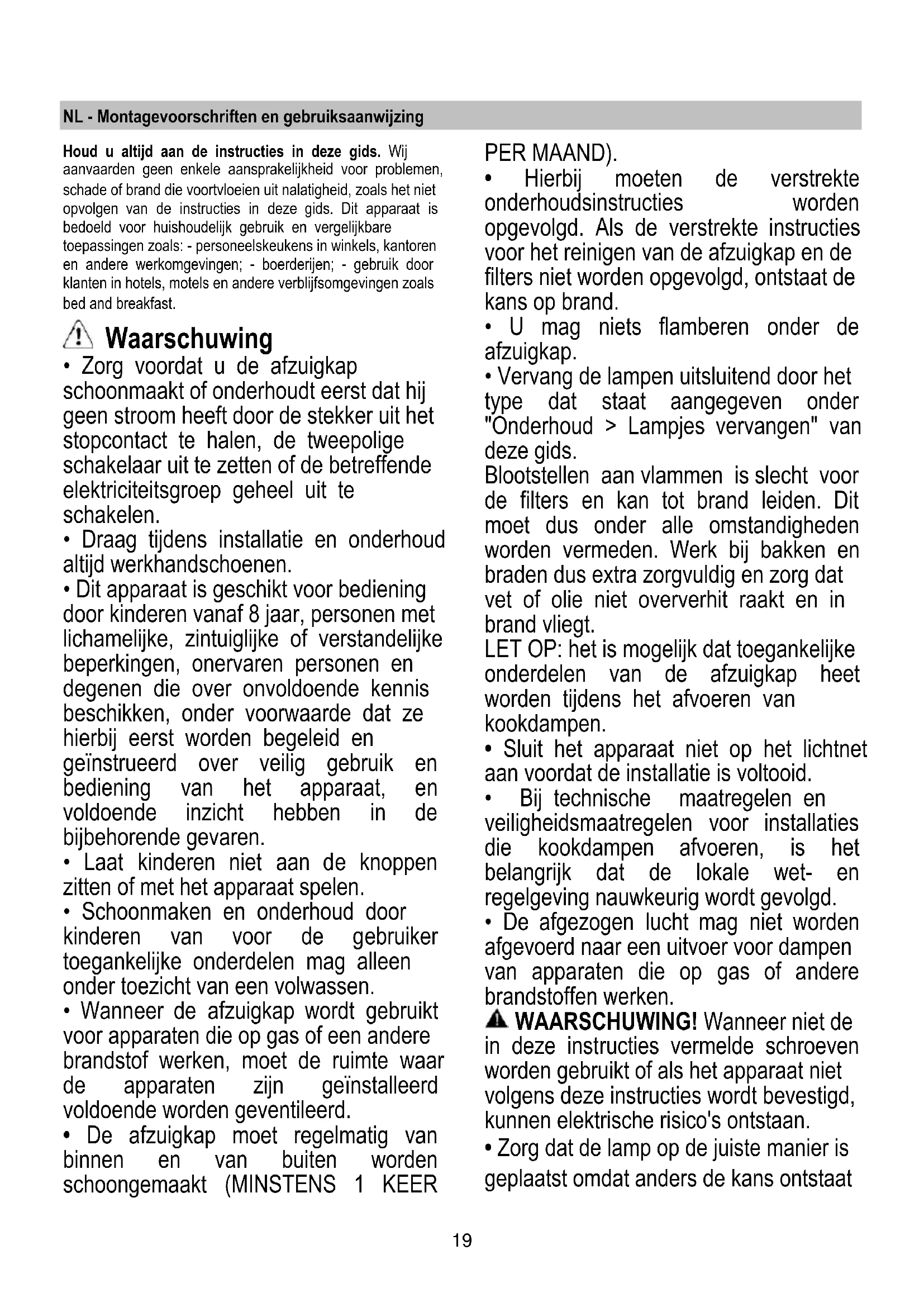

• Zorg voordat u de afzuigkap schoonmaakt of onderhoudt eerst dat hij geen stroom heeft door de stekker uit het stopcontact te halen, de tweepolige schakelaar uit te zetten of de betreffende elektriciteitsgroep geheel uit te schakelen.

• Draag tijdens installatie en onderhoud altijd werkhandschoenen.

• Dit apparaat is geschikt voor bediening door kinderen vanaf 8 jaar, personen met lichamelijke, zintuiglijke of verstandelijke beperkingen, onervaren personen en degenen die over onvoldoende kennis beschikken, onder voorwaarde dat ze hierbij eerst worden begeleid en geïnstrueerd over veilig gebruik en bediening van het apparaat, en voldoende inzicht hebben in de bijbehorende gevaren.

• Laat kinderen niet aan de knoppen zitten of met het apparaat spelen.

• Schoonmaken en onderhoud door kinderen van voor de gebruiker toegankelijke onderdelen mag alleen onder toezicht van een volwassen.

• Wanneer de afzuigkap wordt gebruikt voor apparaten die op gas of een andere brandstof werken, moet de ruimte waar de apparaten zijn geïnstalleerd voldoende worden geventileerd.

• De afzuigkap moet regelmatig van binnen en van buiten worden schoongemaakt (MINSTENS 1 KEER PER MAAND).

• Hierbij moeten de verstrekte onderhoudsinstructies worden opgevolgd. Als de verstrekte instructies voor het reinigen van de afzuigkap en de filters niet worden opgevolgd, ontstaat de kans op brand.

• U mag niets flamberen onder de afzuigkap.

• Vervang de lampen uitsluitend door het type dat staat aangegeven onder "Onderhoud > Lampjes vervangen" van deze gids. Blootstellen aan vlammen is slecht voor de filters en kan tot brand leiden. Dit moet dus onder alle omstandigheden worden vermeden. Werk bij bakken en braden dus extra zorgvuldig en zorg dat vet of olie niet oververhit raakt en in brand vliegt. LET OP: het is mogelijk dat toegankelijke onderdelen van de afzuigkap heet worden tijdens het afvoeren van kookdampen.

• Sluit het apparaat niet op het lichtnet aan voordat de installatie is voltooid.

• Bij technische maatregelen en veiligheidsmaatregelen voor installaties die kookdampen afvoeren, is het belangrijk dat de lokale wet- en regelgeving nauwkeurig wordt gevolgd.

• De afgezogen lucht mag niet worden afgevoerd naar een uitvoer voor dampen van apparaten die op gas of andere brandstoffen werken. WAARSCHUWING! Wanneer niet de in deze instructies vermelde schroeven worden gebruikt of als het apparaat niet volgens deze instructies wordt bevestigd, kunnen elektrische risico's ontstaan.

• Zorg dat de lamp op de juiste manier is geplaatst omdat anders de kans ontstaat20 op elektrische schokken, zelfs als de kap niet wordt gebruikt.

• Gebruik de afzuigkap nooit zonder op de juiste manier geplaatste roosters.

• Laat NOOIT andere zaken op de afzuigkap rusten, tenzij specifiek aangegeven.

• Gebruik voor de installatie alleen de meegeleverde schroeven, of koop schroeven van het juiste type.

• Raadpleeg de installatiegids voor de correcte afmetingen van de schroeven.

• Raadpleeg bij twijfel een geautoriseerd service center of iemand met vergelijkbare kwalificaties. WAARSCHUWING! Sluit het product niet aan op een (programmeerbare) timer, externe afstandsbediening of ander apparaat waardoor het product automatisch wordt ingeschakeld.

Elektrische aansluiting De aansluiting op het lichtnet moet overeenkomen met de waarde op het plaatje aan de binnenkant van de afzuigkap. Als de afzuigkap een stekker heeft, moet deze in een stopcontact dat aan de nieuwste regelgeving voldoet en ook na de installatie bereikbaar blijft. Als het product geen stekker heeft (rechtstreekse aansluiting op lichtnet), of als de stekker na de installatie niet meer bereikbaar is, moet gebruik worden gemaakt van een tweepolige aan/uitschakelaar, zodat het product (bijvoorbeeld bij een te hoge stroomsterkte, categorie III) geheel kan worden losgekoppeld van het lichtnet. WAARSCHUWING! Controleer eerst of het netsnoer correct is gemonteerd voordat de afzuigkap op het lichtnet wordt aangesloten om de juiste werking te controleren. WAARSCHUWING! De voedingskabel moet door de bevoegde technische assistentie dienst worden vervangen om ieder risico te voorkomen. Het installeren

• De minimale afstand tussen het kookoppervlak en de onderkant van de afzuigkap is 60cm bij een elektrische kookplaat en 65 cm, in geval van een gas- of gemengd fornuis. Als in de installatie-instructies van een gaskookplaat een grotere afstand wordt genoemd, moet de grotere afstand worden gebruikt. Dit toestel is gemarkeerd in overeenstemming met Europese richtlijn 2012/19/EC - UK SI 2013 No.3113 betreffende afgedankte elektrische en elektronische apparatuur (AEEA). Zorg aan het einde van de levensduur van het apparaat dat het op de juiste manier wordt afgevoerd en verwerkt. Zo voorkomt u negatieve gevolgen voor volksgezondheid en milieu. Het pictogram op het product en/of in de bijbehorende documenten geeft aan dat dit apparaat niet als normaal huishoudelijk afval mag worden behandeld.Het product dient te worden afgegeven bij een officieel innamepunt voor elektrische en elektronische apparatuur om gerecycled te worden. Afvoer en verwerking moet worden uitgevoerd volgens plaatselijke milieu-regelgeving. Neem voor nadere informatie over inzamelen, verwerken en recyclen van dit product contact op met de betreffende afdeling van de lokale overheid, of de afdeling van uw leverancier die verantwoordelijkheid draagt voor afvalverwerking. Toestel ontworpen, getest en gefabriceerd volgens:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggesties voor correct gebruik om impact op het milieu te verkleinen: zet de afzuigkap aan op de laagste snelheid wanneer u gaat koken en laat hem na afloop nog een paar minuten doorlopen. Kies alleen een hogere snelheid bij grote hoeveelheden damp of rook en gebruik de hoge snelheid/snelheden (Boost) alleen voor extreme omstandigheden. Vervang tijdig de koolfilter(s) om de afzuiging van kookgeurtjes zo effectief mogelijk te houden. Vervang tijdig vetfilter(s) om de gevolgen van vetafzetting zo effectief mogelijk tegen te gaan. Gebruik buizen van de maximale doorsnede zoals vermeld in deze gids, voor optimale efficiëntie en minimale geluidsproductie. Het gebruik Deze afzuigkap kan in twee vormen worden toegepast: via extractie of via filtratie. Versie met afvoerbuis (extractie) De afzuigkap heeft aan de bovenkant een afvoer B om de kooklucht naar buiten af te voeren (afvoerbuis en bevestigingsmateriaal niet meegeleverd). Filtrerende versie Als het niet mogelijk is de rook en kookdampen naar buiten af te voeren, kan de wasemkap worden gebruikt als filterend apparaat, door een koolstoffilter te monteren en het afbuigrooster F op de steun (beugel) G aan te brengen; de rook en dampen worden weer teruggebracht in het vertrek via de roosters aan de bovenzijde H, via een afvoerbuis die is aangesloten op de luchtuitgang aan de bovenzijde B en de aansluitring die gemonteerd is op het luchtafbuigrooster F (afvoerpijp en bevestigingsbandjes niet meegeleverd). Voor het veranderen van de kap van “Afzuigend” naar “Filtrerend” moet u uw handelaar of de fabriek vragen om de montage-kit. De modellen zonder afzuigmotor werken alleen als apparaten met afvoer van de lucht naar buiten, en moeten worden verbonden met een perifere afzuigunit (niet meegeleverd). De instructies voor de aansluiting worden met de perifere afzuigunit geleverd. Montage Er worden muurpluggen meegeleverd om de afzuigkap stevig aan de meeste muren/plafonds te kunnen bevestigen. Uiteraard moet de gekwalificeerde installatiemonteur zich ervan verzekeren dat het gebruikte materiaal geschikt is voor het betreffende type muur/plafond. Muur of plafond moeten sterk genoeg zijn om het gewicht van de afzuigkap te kunnen houden. Geen tegels, voegspecie of siliconenkit aanbrengen tegen of onder dit toestel. Alleen opbouwmontage.

Attentie! Dit product voorziet een reeks installatie handelingen waarbij enkele onderdelen die verbonden zijn aan elektriciteitskabels, betrokken zijn, controleer tijdens de installatie altijd of deze kabels niet worden beschadigd:

1. Alvorens de afzuigkap aan het plafond te bevestigen kies

de te gebruiken uitvoering: filterend of als afzuigend apparaat. Indien de filterende uitvoering wordt gekozen moeten de volgende handelingen worden uitgevoerd: a. Monteer op de luchtgeleider F (Fig. 6) een van de meegeleverde verbindingsringen maak deze met twee schroeven vast. Opmerking: Monteer de verbindingsring zodanig dat de ronde opening centraal ligt ten opzichte van de luchtgeleider. b. Maak de luchtgeleider F op de bovenste staven van het draaggeraamte, met 4 schroeven, vast.

2. Verwijder de 2 schroeven C (Fig. 1) voor de tijdelijke

bevestiging van de twee delen van het draaggeraamte. Regel de lengte van het draaggeraamte “L”, met de volgende formule: L = h - (d+44cm) Waarbij: L= lengte van het draaggeraamte, h = afstand tussen het plafond en de kookvlakken van het fornuis d= afstand tussen het laagste deel van de afzuigkap en de kookvlakken van het fornuis Attentie! NEEM DE MINIMUM AFSTANDEN AANGEGEVEN IN DIT INSTRUCTIEBOEKJE IN ACHT. Bevestig het draaggeraamte met 8 schroeven D (fig. 1).

3. Plaats de meegeleverde boormal E (Fig. 1) op het

plafond en maak de aangegeven gaten, maak ook de ruimte voor de elektrische aansluiting klaar. Op de mal, komt de zijde met de pijl overeen met de voorkant van de afzuigkap (bedieningszijde). Alleen voor de uitvoering als afzuigend apparaat: maak het gat voor de afvoerpijp en installeer een geschikte pijp, lang genoeg om de verbindingsring op de motorkap, als deze geïnstalleerd is, te bereiken. Steek 4 pluggen in.

4. Monteer het draaggeraamte aan het plafond en bevestig

het met 4 schroeven en schijven I (fig. 1). Attentie! Let op de voorkant van het draaggeraamte: dit is de zijde zonder uitsparing voor de haakbevestiging (zie ook Fig. 1).

5. Alleen als filterend apparaat: monteer een pijpstompje

op de luchtgeleider F, deze moet lang genoeg zijn om de verbindingsring op de motorkap te bereiken (Fig. 6).

6. Maak de motorkap J (Fig. 1) aan het draaggeraamte vast

met 4 grote schroeven S (Fig. 3), zodanig dat de kant met de elektronische doos en de verbindingsdoos aan de voorzijde zitten.

7. Verbind de afvoerpijp.

8. Maak de staaf K (Fig. 3-Fig. 4-Fig. 4.1), voor de

bevestiging van de elektronische doos en de verbindingsdoos, aan de motorkast vast, met 2 schroeven.

9. Steek de bedieningsdoos M in de daarvoor bestemde

geleider N (Fig. 4.2 – Fig. 4.3). Opmerking! De in de tekening weergegeven bedieningsdoos, kan verschillen van het model in uw22 bezit (door het aantal knoppen of het aantal controlelampjes).

10. Maak de aansluiting aan het elektriciteitsnet van uw

11. Maak de bovenste schouw O op het draaggeraamte vast,

met 2 schroeven A (Fig. 5). Opmerking: de bovenste schouw kan op beide manieren gemonteerd worden, zowel met de luchtafvoer openingen H (Fig. 5) naar boven (filterend apparaat) als naar beneden gekeerd (afzuigend apparaat) zodat deze bedekt worden als de onderste schouw gemonteerd wordt (in dit geval zal de totale maximale lengte van de schouwen kleiner zijn) Attentie! Schuif de afzuigkap voorzichtig op zijn plaats zonder de elektrische kabels en de bedieningsdoos te beschadigen.

12. Monteer de onderste schouw P en maak deze vast aan

de onderkant van de motorkap, met twee schroeven Q (Fig. 5) Opmerking: Draai ze niet helemaal vast! Attentie! Schuif de afzuigkap voorzichtig op zijn plaats zonder de elektrische kabels en de bedieningsdoos te beschadigen.

15. Verwijder het frame van het koolstoffilter en maak de

binnenschroef R (Fig. 4.3), voor de regeling van de stand van de bedieningsdoos, vast zodanig dat de knoppen uit de schouw komen. Blokkeer deze door de tegenmoer op de schroef vast te draaien.

16. Verwijder tijdelijk de centrale schroef T (Fig. 5), tussen de

lampen gelegen, en bevestig hiermee de filterhouder U (Fig. 5). Attentie Zorg ervoor dat het goed is vastgeschroefd. (Fig. 5 - A0) Werking

1 Motor ON/OFF Door op de toets te drukken gaat de afzuigkap aan op snelheid 1. Door, tijdens de werking, op de toets te drukken gaat de afzuigkap op OFF. 2 Snelheidstoename Door op de toets te drukken schakelt de afzuigkap over van de OFF stand naar snelheid 1. Door op de toets te drukken (afzuigkap ON) neemt de snelheid van de motor toe: van snelheid 1 naar de intensieve snelheid. Bij iedere snelheid gaat het betreffende controlelampje aan. Snelheid 1 led L1 Snelheid 2 led L2 Snelheid 3 led L3 Intensieve snelheid led L4 (knipperend lampje) Voor de intensieve zuigkracht is er een timer functie. De standaard tijd is 5 minuten, na afloop ervan schakelt de afzuigkap over naar snelheid 2. Om de functie vóór de ingestelde tijd uit te schakelen druk op toets 2, de afzuigkap gaat op stand 1, door op toets 1 te drukken gaat de afzuigkap uit. 3 Lichten ON/OFF 4 Snelheid Timer 5 Signalering werkingsstatus Snelheid Timer De timer voor de snelheid wordt geactiveerd door op toets 4 te drukken, na afloop van de ingestelde tijd gaat de afzuigkap uit. De tijdsinstelling is op de volgende wijze onderverdeeld: Snelheid 1 - 20 minuten (knipperend lampje L1) Snelheid 2 - 15 minuten (knipperend lampje L2) Snelheid 3 - 10 minuten (knipperend lampje L3) Intensieve snelheid - 5 minuten (knipperend lampje L4) Tijdens de werking met timer door op toets 1 te drukken gaat de afzuigkap uit, door op toets 2 of op toets 4 te drukken keert de kap terug naar de ingestelde snelheid. Vetfilter signalering Na 40 werkuur gaat het lampje L5 aan. Als deze signalering verschijnt moet het geïnstalleerde vetfilter gereinigd worden. Om de signalering te resetten houd 3 seconden lang de toets 1 ingedrukt.23 Koolstoffilter signalering Na 160 werkuur gaat het lampje L5 knipperen. Als deze signalering verschijnt moet het geïnstalleerde koolstoffilter vervangen worden. Om de signalering te resetten houd 3 seconden lang de toets 1 ingedrukt. In het geval van een gelijktijdige signalering van beide filters, signaleert het lampje L5 achterelkaar de alarmen door 3 seconden aan te blijven en vervolgens 3 maal te knipperen. De reset geschiedt door 2 maal de boven beschreven procedure uit te voeren. De eerste keer wordt de signalering van het vetfilter gereset, de tweede keer de signalering van het koolstoffilter. In de standaard modus is de koolstoffilter signalering niet actief. Indien de afzuigkap als filterende apparaat wordt gebruikt moet de koolstoffilter signalering geactiveerd worden. Activering van de koolstoffilter signalering: Zet de afzuigkap op OFF en houd tegelijkertijd de toetsen 1 en 4, 3 seconden lang, ingedrukt. De lampjes L1 en L2 knipperen 5 seconden lang. Uitschakeling van de koolstoffilter signalering: Zet de afzuigkap op OFF en houd tegelijkertijd de toetsen 1 en 4, 3 seconden lang, ingedrukt. Het lampje L1 knippert 2 seconden lang. Temperatuur alarm De kap is voorzien van een temperatuursensor die de motor op snelheid 3 inschakelt als de temperatuur, in de buurt van de bedieningen, te hoog is. De alarmtoestand wordt aangegeven door het achterelkaar knipperen van de lampjes L1, L2, L3. Deze toestand blijft voortbestaan totdat de temperatuur onder de alarmgrens daalt. Om deze modus te verlaten op toets 1 of toets 2 drukken. Om de 30 seconden controleert de sensor de omgevingstemperatuur in de buurt van de display. Onderhoud Schoonmaak ALLEEN reinigen met een doek die is bevochtigd met een neutraal vloeibaar schoonmaakmiddel. GEBRUIK BIJ HET

REINIGEN GEEN GEREEDSCHAPPEN OF ANDERE

VOORWERPEN. Gebruik geen schuurmiddelen. GEBRUIK GEEN ALCOHOL! Vetfilter afb. 5 Moet één keer per maand worden gereinigd (of als de aanwijzer verzadigde filters – indien aanwezig op het model in Uw bezit – deze noodzaak aangeeft) met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperaturen en met een kort programma. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is niet van invloed op de eigenschappen, die beslist niet veranderen. Verwijder de rooster van roestvrij staal “U” door de knop “T” los te schroeven. Koolstoffilter (alleen voor filterend apparaat) Afb.7 Absorbeert ongewenste kookgeurtjes. Het koolstoffilter kan om de twee maanden gewassen worden (of als de aanwijzer verzadigde filters – indien aanwezig op het model in Uw bezit – deze noodzaak aangeeft) in warm water met een hiervoor geschikt wasmiddel, of in de vaatwasser op 65°C (in het geval van het reinigen in de vaatwasser, een complete wascyclus gebruiken en geen andere vaat in de machine). Verwijder het achtergebleven water zonder het filter te beschadigen, daarna het matje uit de plastic frame verwijderen en om deze goed te drogen het matje voor 10 minuten in de oven leggen op 100°C. Vervang het matje minimaal om de 3 jaar of indien het beschadigd is. Verwijder het filterhouder frame door de onderdelen (g), die het aan de wasemkap bevestigen, 90° te draaien. Breng het koolstofmatrasje (i) aan in het frame (h) en monteer het geheel op zijn plaats (j). Er kan een traditioneel, niet wasbaar en niet herbruikbaar, koolstoffilter worden gebruikt; dit moet om de 3 a 4 maanden worden vervangen. Structuur en matje van het koolstoffilter zijn aan elkaar bevestigd daarom moet, de eventueel met de wasemkap meegeleverde structuur niet worden gebruikt. Voer hem in zijn zitting en zet hem met de speciale sluitingen vast. Vervanging lampjes afb. 2 De verlichting van de afzuigkap maakt gebruik van LED- technologie. Dankzij de LEDS bent u verzekerd van optimale verlichting, een levensduur tot 10 keer zo lang als gewone lampen en een energiebesparing tot 90%. Neem voor vervanging contact op met de technische dienst.24 IT - Istruzioni di montaggio e d'uso Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico. Avvertenze
