MANUALE UTENTE ZENITH PRF0183060 ELICA

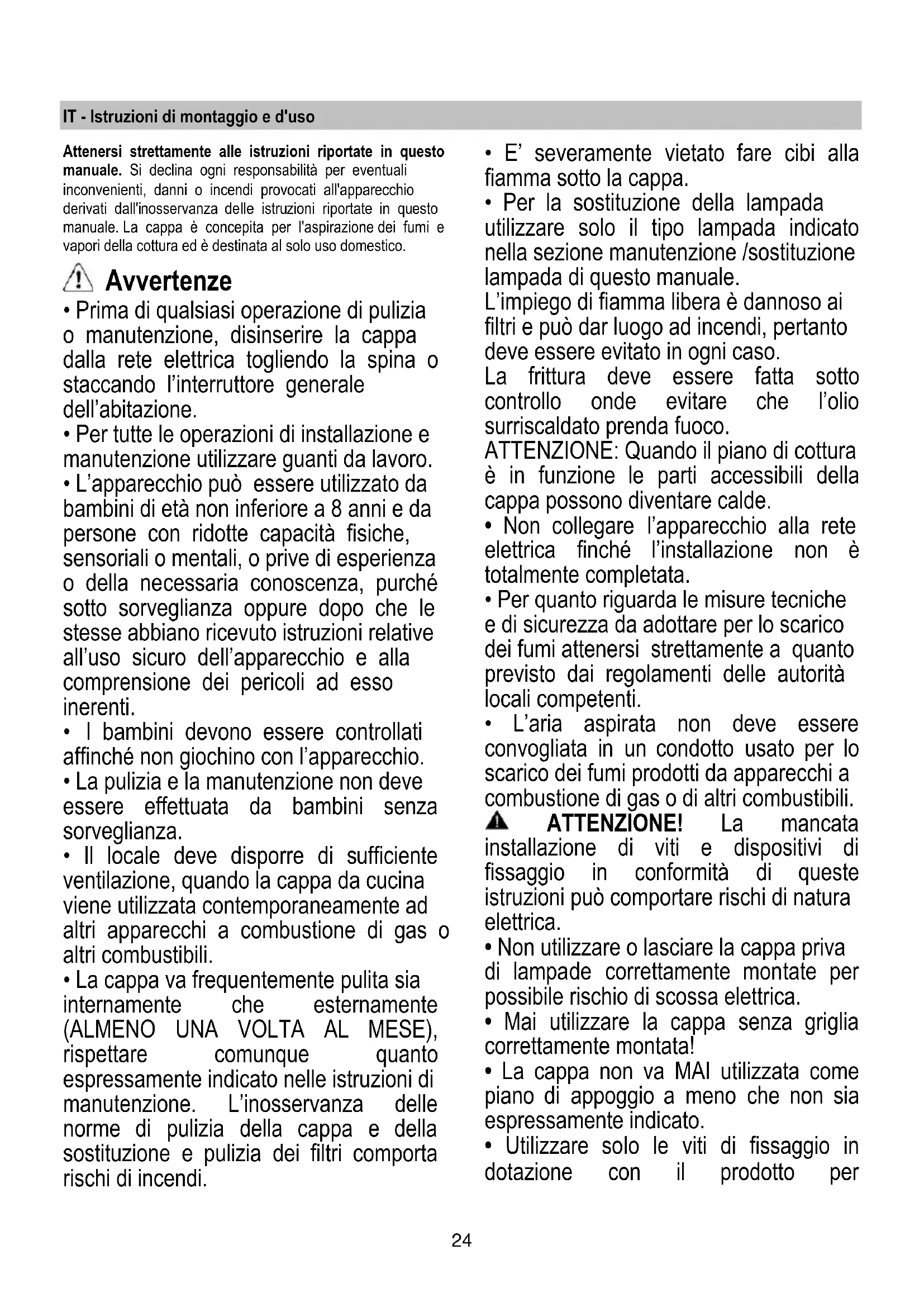

• Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa dalla rete elettrica togliendo la spina o staccando l’interruttore generale dell’abitazione.

• Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro.

• L’apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all’uso sicuro dell’apparecchio e alla comprensione dei pericoli ad esso inerenti.

• I bambini devono essere controllati affinché non giochino con l’apparecchio.

• La pulizia e la manutenzione non deve essere effettuata da bambini senza sorveglianza.

• Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri apparecchi a combustione di gas o altri combustibili.

• La cappa va frequentemente pulita sia internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispettare comunque quanto espressamente indicato nelle istruzioni di manutenzione. L’inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.

• E’ severamente vietato fare cibi alla fiamma sotto la cappa.

• Per la sostituzione della lampada utilizzare solo il tipo lampada indicato nella sezione manutenzione /sostituzione lampada di questo manuale. L’impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in ogni caso. La frittura deve essere fatta sotto controllo onde evitare che l’olio surriscaldato prenda fuoco. ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa possono diventare calde.

• Non collegare l’apparecchio alla rete elettrica finché l’installazione non è totalmente completata.

• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità locali competenti.

• L’aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili. ATTENZIONE! La mancata installazione di viti e dispositivi di fissaggio in conformità di queste istruzioni può comportare rischi di natura elettrica.

• Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.

• Mai utilizzare la cappa senza griglia correttamente montata!

• La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espressamente indicato.

• Utilizzare solo le viti di fissaggio in dotazione con il prodotto per25 l'installazione o, se non in dotazione, acquistare il tipo di viti corretto.

• Utilizzare la lunghezza corretta per le viti che sono identificati nella Guida all'installazione.

• In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificato similare. ATTENZIONE! Non utilizzare con un programmatore, timer, telecomando separato o qualsiasi altro dispositivo che si attiva automaticamente.

Collegamento Elettrico La tensione di rete deve corrispondere alla tensione riportata sull’etichetta caratteristiche situata all’interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile anche dopo l’installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche dopo installazione, applicare un interruttore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione. ATTENZIONE! Prima di ricollegare il circuito della cappa all’alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente. ATTENZIONE! La sostituzione del cavo di alimentazione deve essere effettuata dal servizio assistenza tecnica autorizzato o da persona con qualifica similare. Installazione

• La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 60cm in caso di cucine elettriche e di 65 cm in caso di cucine a gas o miste. Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto. Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC - UK SI 2013 No.3113, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute. Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato. Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggerimenti per un corretto utilizzo al fine di ridurre l’impatto ambientale: Quando iniziate a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minuti anche dopo il termine della cottura. Aumentare la velocità solo in caso di grandi quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente il sistema di riduzione degli odori, sostituire, quando è necessario, il/i filtro/i carbone. Per mantenere ben efficiente il filtro del grasso, pulirlo in caso di necessità. Per ottimizzare l’efficienza e minimizzare i rumori, utilizzare il diametro massimo del sistema di canalizzazione indicato in questo manuale.26 Utilizzazione La cappa è realizzata per essere utilizzata in versione aspirante ad evacuazione esterna o filtrante a ricircolo interno. Versione aspirante La cappa è fornita di una uscita d‘aria superiore B per lo scarico dei fumi verso l'esterno ( tubo di scarico e fascette di fissaggio non fornite). Versione filtrante Nel caso non sia possibile scaricare i fumi e vapori della cottura verso l‘esterno, si può utilizzare la cappa in versione filtrante montando un filtro ai carboni attivi e il deflettore F sul supporto (staffa) G, i fumi e vapori vengono depurati attraverso la sgrigliatura superiore H tramite un tubo di scarico collegato all‘uscita d‘aria superiore B e l‘anello di connessione montato sul deflettore F (tubo di scarico e fascette di fissaggio non fornite). Per convertire la cappa da “Aspirante” a “Filtrante”,richiedere al venditore o alla ditta costruttrice il corredo di montaggio. I modelli senza motore di aspirazione funzionano solo in versione aspirante e debbono essere collegati ad una unità periferica di aspirazione (non fornita). Le istruzioni di collegamento sono fornite con l'unità periferica di aspirazione. Montaggio La cappa è dotata di tasselli di fissaggio adatti alla maggior parte di pareti/soffitti. È tuttavia necessario interpellare un tecnico qualificato per accertarVi sull’idoneità dei materiali a seconda del tipo di parete/soffitto. La/il parete/soffitto deve essere sufficientemente robusto da sostenere il peso della cappa.

Attenzione! Questo prodotto prevede una serie di operazioni di installazione dove sono coinvolti particolari collegati con dei cavi elettrici, verificare sempre durante l’installazione che il percorso di questi cavi sia tale da evitare ogni possibile danno agli stessi:

1. Prima di installare la cappa al soffitto occorre decidere se

utilizzare la cappa in versione filtrante o aspirante. Se si sceglie la versione filtrante vanno eseguite le seguenti operazioni: a. Montare sul deflettore F (Fig. 6) uno degli anelli di connessione forniti a corredo con due viti. Nota: Montare l’anello di connessione in modo che il foro circolare sia centrale rispetto al deflettore. b. Montare il deflettore F sulle staffe superiori del traliccio con 4 viti.

2. Togliere le 2 viti C (Fig. 1) che fissano temporaneamente

tra loro le due parti del traliccio. Regolare l’estensione del traliccio “L”, secondo la seguente formula: L = h - (d+44cm) Dove: L= estensione del traliccio, h = distanza tra soffitto e le superfici di supporto dei recipienti del dispositivo di cottura d= distanza tra il lato inferiore della cappa e le superfici di supporto dei recipienti del dispositivo di cottura Attenzione!RISPETTARE LE DISTANZE MINIME INDICATE IN QUESTO LIBRETTO ISTRUZIONI. Fissare il traliccio con 8 viti D (fig. 1).

3. Applicare la dima E (Fig. 1) fornita a corredo sul soffitto

ed eseguire i fori indicati, preparare l’area anche per la connessione elettrica. Sulla dima , il lato con la freccia corrisponde al lato frontale della cappa (lato comandi) Solo per la versione aspirante eseguire il foro per il tubo di scarico e installare un tubo idoneo di lunghezza sufficiente a raggiungere l’anello di connessione posto sulla cappa motore, quando questo sarà installato. Inserire 4 tasselli.

4. Montare il traliccio al soffitto e fissare con 4 viti e rondelle

I (fig. 1). Attenzione! Il traliccio ha un verso: il lato frontale è quello senza la piega di aggancio (vedi anche Fig. 1).

5. Solo versione filtrante: Installare un tronchetto di tubo

sul deflettore F sufficientemente lungo da raggiungere l’anello di connessione posto sulla cassa motore (Fig. 6).

6. Montare la cassa motore J (Fig. 1) al traliccio con 4 viti

grosse S (Fig. 3) in modo che il lato con le scatole elettroniche e di connessione siano sul lato frontale.

7. Eseguire la connessione del tubo di scarico.

8. Fissare la staffa K (Fig. 3-Fig. 4-Fig. 4.1) che regge la

scatola elettronica e la scatola di connessione alla cassa motore con 2 viti.

9. Infilare la scatola comandi M nella apposita rotaia di

tenuta N (Fig. 4.2 – Fig. 4.3). Nota! Il disegno mostra un tipo di scatola comandi, questo può essere dotato di un numero di tasti e led differenti in base al modello posseduto.

10. Eseguire la connessione alla rete elettrica domestica.

11. Montare il camino superiore O al traliccio con 2 viti A

(Fig. 5). Nota: il camino superiore è reversibile , e possibile installarlo con le feritoie di uscita aria H (Fig. 5) verso l’alto (versione filtrante) o verso il basso (versione aspirante in modo da nasconderle quando poi si monta il camino inferiore (in questo caso però l’estensione totale dei camini sarà ridotta) Attenzione! Infilate il camino con cura al fine di evitare di danneggiare i cavi elettrici e la scatola comandi.

12. Montare il camino inferiore P e fissarlo al lato inferiore

della cassa motore con due viti Q (Fig. 5) Nota:Non avvitare completamente! Attenzione! Infilate il camino con cura al fine di evitare di danneggiare i cavi elettrici e la scatola comandi.

15. Togliere il telaio reggi filtro al carbone e stringere la vite

interna R (Fig. 4.3) che regola la posizione della scatola comandi in modo che i tasti fuoriescano dal camino. Bloccare la posizione stringendo il controdado sulla vite.27

16. Togliere temporaneamente la vite centrale T (Fig. 5)

posta tra le lampade e con questa fissare la maschera reggi filtro U (Fig. 5). Attenzione Assicurati di avvitare saldamente fino in fondo. (Fig. 5 - A0)

1 ON/OFF motore Premendo il pulsante la cappa si avvia alla velocità 1. Premendo il pulsante durante il funzionamento la cappa passa in stato OFF. 2 Incremento velocità Premendo il pulsante la cappa passa dallo stato OFF alla velocità 1. Premendo il pulsante (cappa in stato ON) viene incrementata la velocità del motore dalla velocità 1 alla intensiva. Ad ogni velocità corrisponde l’accensione del rispettivo led. Velocità 1 led L1 Velocità 2 led L2 Velocità 3 led L3 Velocità intensiva led L4 (lampeggiante) La velocità intensiva è temporizzata. La temporizzazione standard è di 5’, alla fine della quale la cappa si posiziona alla velocità 2. Per disattivare la funzione prima dello scadere del tempo premere il tasto 2, la cappa si posizionerà alla velocità 1, premendo il tasto 1 la cappa si spegnerà. 3 ON/OFF luci 4 Temporizzazione velocità 5 Indicatore stato di funzionamento Temporizzazione velocità La temporizzazione delle velocità si abilita premendo il tasto 4, a temporizzazione scaduta la cappa si spegne. La temporizzazione è così suddivisa: Velocità 1 - 20 minuti (led L1 lampeggiante) Velocità 2 - 15 minuti (led L2 lampeggiante) Velocità 3 - 10 minuti (led L3 lampeggiante) Velocità intensiva - 5 minuti (led L4 lampeggiante) Durante il funzionamento temporizzato premendo il tasto 1 la cappa si spegne, se si preme il tasto 2 o il tasto 4 la cappa torna alla velocità impostata.

Segnalazione filtro grassi Dopo 40 ore di funzionamento il led L5 si accende. Quando compare tale segnalazione il filtro grassi installato necessita di essere lavato. Per resettare la segnalazione tenere premuto il tasto 1 per 3”. Segnalazione filtro carboni Dopo 160 ore di funzionamento il led L5 lampeggia. Quando compare tale segnalazione il filtro carboni installato deve essere sostituito. Per resettare la segnalazione tenere premuto il tasto 1 per 3”. Nel caso di segnalazione contemporanea di entrambi i filtri, il led L5 indicherà alternativamente gli allarmi rimanendo acceso per 3" e lampeggiando successivamente per 3 volte. Il reset avviene effettuando 2 volte la procedura sopra descritta. La prima volta resetta la segnalazione del filtro grassi, la seconda resetta la segnalazione del filtro carboni. Nella modalità standard la segnalazione filtro carboni non è attiva. Nel caso si utilizzi la cappa in versione filtrante è necessario abilitare la segnalazione filtro carboni. Attivazione segnalazione filtro carboni: Posizionare la cappa in OFF e tenere premuti contemporaneamente i tasti 1 e 4 per 3”. I led L1 e L2 lampeggeranno per 5”. Disattivazione segnalazione filtro carboni: Posizionare la cappa in OFF e tenere premuti contemporaneamente i tasti 1 e 4 per 3”. Il led L1 lampeggerà per 2”. Allarme Temperatura La cappa è equipaggiata con un sensore di temperatura che attiva il motore alla velocità 3 nel caso in cui la temperatura nella zona pannello comandi sia troppo elevata. La condizione di allarme viene indicata con il lampeggio in sequenza dei led L1, L2, L3. Questa condizione permane fino a quando la temperatura non scende al di sotto della soglia di allarme. Si può uscire da questa modalità premendo il tasto 1 o 2. Ogni 30” il sensore verifica la temperatura ambiente della zona pannello comandi.28 Manutenzione Pulizia Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA! Evitare l’uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL! Filtro antigrasso Fig. 5 Deve essere pulito una volta al mese (o quando il sistema di indicazione di saturazione dei filtri - se previsto sul modello in possesso- indica questa necessità), con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve. Con il lavaggio in lavastoviglie il filtro antigrasso metallico può scolorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente. Rimuovere la griglia inox “U” svitando il pomello”T” Filtro ai carboni attivi (Solo per Versione Filtrante) Fig. 7 Trattiene gli odori sgradevoli derivanti dalla cottura. Il filtro ai carboni attivi può essere lavato ogni due mesi (o quando il sistema di indicazione di saturazione dei filtri - se previsto sul modello in possesso- indica questa necessità) in acqua calda e detergenti idonei o in lavastoviglie a 65°C (in caso di lavaggio in lavastoviglie eseguire il ciclo di lavaggio completo senza stoviglie all'interno). Togliere l'acqua in eccesso senza rovinare il filtro, dopodiché togliere il materassino posto all'interno del telaio in plastica e riporlo nel forno per 10 minuti a 100°C per asciugarlo definitivamente. Sostituire il materassino ogni 3 anni e ogni volta che il panno risulta danneggiato. Rimuovere il telaio reggi filtro girando di 90° i pomelli (g) che lo fissano alla cappa. Inserire il materassino (i) di carbone all'interno del telaio (h) e rimontare il tutto nella apposita sede (j). E' possibile utilizzare un filtro carbone di tipo tradizionale, non lavabile ne' rigenerabile, da sostituire ogni 3-4 mesi. Telaio materassino del filtro carbone sono saldati insieme, l'eventuale telaio fornito con la cappa non va perciò utilizzato. Per l'utilizzo inserire nell'apposita sede e fissare agendo sugli appositi dispositivi. Sostituzione Lampade Fig. 2 La cappa è dotata di un sistema di illuminazione basato sulla tecnologia LED. I LED garantiscono una illuminazione ottimale, una durata fino a 10 volte maggiore delle lampade tradizionali e consentono di risparmiare il 90% di energia elettrica. Per la sostituzione rivolgersi al servizio assistenza tecnica.29 ES - Montaje y modo de empleo Aténgase estrictamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana extractora ha sido ideada para la aspiración de humos y vapores producidos durante la cocción y para el uso doméstico. Advertencias
