KULLANIM KILAVUZU ZENITH PRF0183060 ELICA

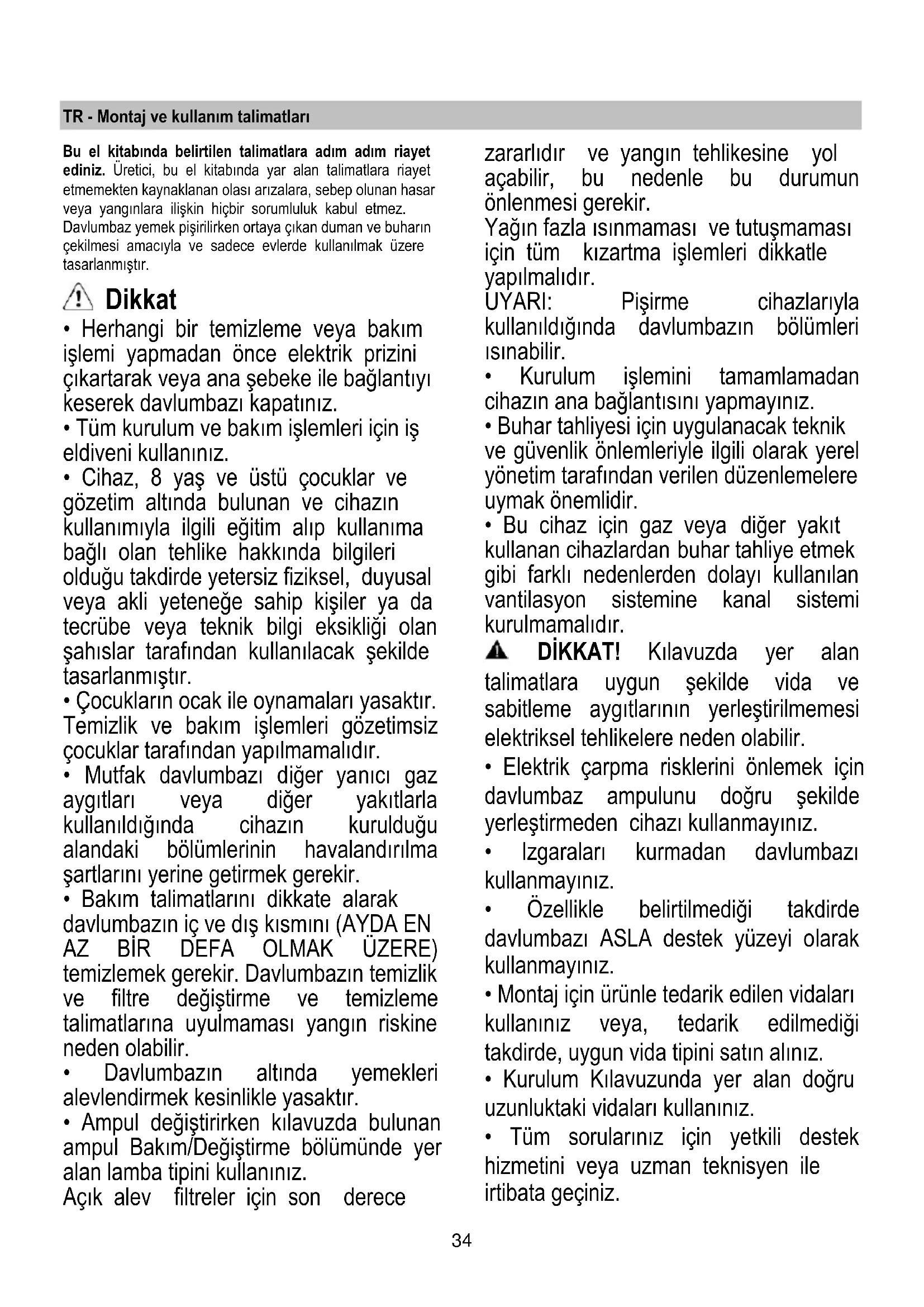

• Herhangi bir temizleme veya bakım işlemi yapmadan önce elektrik prizini çıkartarak veya ana şebeke ile bağlantıyı keserek davlumbazı kapatınız.

• Tüm kurulum ve bakım işlemleri için iş eldiveni kullanınız.

• Cihaz, 8 yaş ve üstü çocuklar ve gözetim altında bulunan ve cihazın kullanımıyla ilgili eğitim alıp kullanıma bağlı olan tehlike hakkında bilgileri olduğu takdirde yetersiz fiziksel, duyusal veya akli yeteneğe sahip kişiler ya da tecrübe veya teknik bilgi eksikliği olan şahıslar tarafından kullanılacak şekilde tasarlanmıştır.

• Çocukların ocak ile oynamaları yasaktır. Temizlik ve bakım işlemleri gözetimsiz çocuklar tarafından yapılmamalıdır.

• Mutfak davlumbazı diğer yanıcı gaz aygıtları veya diğer yakıtlarla kullanıldığında cihazın kurulduğu alandaki bölümlerinin havalandırılma şartlarını yerine getirmek gerekir.

• Bakım talimatlarını dikkate alarak davlumbazın iç ve dış kısmını (AYDA EN AZ BİR DEFA OLMAK ÜZERE) temizlemek gerekir. Davlumbazın temizlik ve filtre değiştirme ve temizleme talimatlarına uyulmaması yangın riskine neden olabilir.

• Davlumbazın altında yemekleri alevlendirmek kesinlikle yasaktır.

• Ampul değiştirirken kılavuzda bulunan ampul Bakım/Değiştirme bölümünde yer alan lamba tipini kullanınız. Açık alev filtreler için son derece zararlıdır ve yangın tehlikesine yol açabilir, bu nedenle bu durumun önlenmesi gerekir. Yağın fazla ısınmaması ve tutuşmaması için tüm kızartma işlemleri dikkatle yapılmalıdır. UYARI: Pişirme cihazlarıyla kullanıldığında davlumbazın bölümleri ısınabilir.

• Kurulum işlemini tamamlamadan cihazın ana bağlantısını yapmayınız.

• Buhar tahliyesi için uygulanacak teknik ve güvenlik önlemleriyle ilgili olarak yerel yönetim tarafından verilen düzenlemelere uymak önemlidir.

• Bu cihaz için gaz veya diğer yakıt kullanan cihazlardan buhar tahliye etmek gibi farklı nedenlerden dolayı kullanılan vantilasyon sistemine kanal sistemi kurulmamalıdır. DİKKAT! Kılavuzda yer alan talimatlara uygun şekilde vida ve sabitleme aygıtlarının yerleştirilmemesi elektriksel tehlikelere neden olabilir.

• Elektrik çarpma risklerini önlemek için davlumbaz ampulunu doğru şekilde yerleştirmeden cihazı kullanmayınız.

• Izgaraları kurmadan davlumbazı kullanmayınız.

• Özellikle belirtilmediği takdirde davlumbazı ASLA destek yüzeyi olarak kullanmayınız.

• Montaj için ürünle tedarik edilen vidaları kullanınız veya, tedarik edilmediği takdirde, uygun vida tipini satın alınız.

• Kurulum Kılavuzunda yer alan doğru uzunluktaki vidaları kullanınız.

• Tüm sorularınız için yetkili destek hizmetini veya uzman teknisyen ile irtibata geçiniz.35 DİKKAT! Bir programlama cihazı, zamanlama cihazı, ayrı uzaktan kumanda veya otomatik olarak devreye giren herhangi başka bir donanımla birlikte kullanmayın.

Elektrik bağlantısı Ana güç kaynağı davlumbazın içinde yer alan plakada belirtilen değere uygun olmalıdır. Davlumbazı varsa bir fiş ile mevcut düzenlemelere uygun bir prize takıp erişilebilir bir alana yerleştiriniz. Kurulumdan sonra da eğer cihazın fişi yok ise (doğrudan şebeke bağlantısı) veya priz erişilebilir bir yerde değilse, aşırı akım kategorisi III ile ilgili koşullar altında ana kablonun bağlantısının tamamen kesilmesini sağlayan, standartlara uygun çift kutuplu bir anahtar kullanın. UYARİ: Davlumbazı ana güç kaynağına yeniden bağlamadan ve etkin şekilde çalıştığını kontrol etmeden önce, ana güç kaynağı kablosunun düzgün takılıp takılmadığını denetleyin. UYARİ: Güç kablosunun yenisiyle değiştirilmesi yetkili destek servisi veya benzer kalifiye eleman tarafından yapılmalıdır. Kurulum

• Ocağın üzerindeki pişirme kapları için destek yüzeyleri ile ocak davlumbazının en alçak kısmı arasındaki minimum mesafe, elektrikli ısıtıcılardan 60cm, gaz veya gazla-elektrikle çalışan ocaklardan 65 cm’den az olmamalıdır. Gazlı ocakların kurulumuyla ilgili olarak talimatlarda daha fazla mesafe belirtiliyorsa, buna bağlı kalınmalıdır. Bu cihaz, 2012/19/EC - UK SI 2013 No.3113 sayılı Avrupa Atık Elektrik ve Elektronik Ekipman Yönergesi (WEEE) uyarınca işaretlenmiştir. Bu ürünün uygun bir şekilde atılmasını sağladığınız takdirde, çevre ve insan sağlığı açısından söz konusu ürünün uygunsuz bir şekilde işleme tabi tutulması sonucu ortaya çıkabilecek olası olumsuz etkileri önlemiş olacaksınız. Ürün ya da ürün ile beraber verilen belgeler üzerinde bulunan sembolü, bu cihazın evsel bir atık olarak görülmemesi gerektiğine işaret eder. Cihaz, bu tip elektrikli ve elektronik cihazların atıldığı dönüşümlü toplama noktasına teslim edilmelidir. Atıkları yok etme işlemi, atık yok etme konusunda çevre ile ilgili mevcut yerel düzenlemeler doğrultusunda gerçekleştirilmelidir. Bu ürünün geri dönüşüm koşulları hakkında ayrıntılı bilgi için, hudutları içinde bulunduğunuz belediyenin ilgili dairesine, atık yok etme servisine veya ürünün satıcısına danışın. Bu aygıt aşağıda belirtilenlere göre tasarlanmış, test edilmiş ve üretilmiştir:

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Çevre üzerine etkiyi azaltmak amacıyla doğru bir kullanım için öneriler: Pişirmeye başlarken davlumbazı minimum hızda ÇALIŞTIRINIZ ve pişirme işlemi bittikten sonra birkaç dakika daha çalışır konumda bırakınız. Hızı yalnızca fazla miktarda duman ve buhar varsa arttırınız ve takviye hızı(ları) yalnızca uç durumlarda kullanınız. İyi bir koku azaltma etkinliğinin korunması için gerektiğinde karbon filtreyi(leri) değiştiriniz. İyi bir yağ filtresi etkinliğinin korunması için gerektiğinde yağ filtresini(lerini) temizleyiniz. Etkinliğini optimize etmek ve gürültüyü en düşük seviyeye indirmek için bu kullanım kılavuzunda belirtilen maksimum kanal sistemi çapını kullanınız. Kullanım Davlumbaz, havayı dışarı atıcı veya filtre edici model olarak tasarlanmıştır. Aspiratörlü model Davlumbazõn üst tarafõnda, dumanõn dõşarõ çõkmasõ için bir hava çõkõşõ (B) bulunmaktadõr (çõkõş borusu ve boru tespit kelepçeleri verilmemiştir). Filtreli model Yemek dumanları ve buhar dışarı atılamadığında davlumbaz, destek/braket (G) üzerine aktif bir karbon filtre ve deflektör (F) takılarak filtreli olarak kullanılabilir, duman ve buhar, hava çıkışının (B) üstüne bağlanan bir çıkış borusu ve deflektöre36 (F) monte edilen bağlantı halkası aracılığıyla üst ızgarada (H) geri dönüştürülür (çıkış borusu ve bağlantı boru tespit kelepçeleri verilmemiştir). “Havalandırmalı” çalışmadan “Havalandırmasız” çalışmaya geçmek için ilgili montaj kiti için satıcınıza veya imalatçıya başvurun. Emme motoru olmayan modeller yalnızca aspiratör modunda çalışırlar, bu modeller harici bir emme cihazına bağlanmalıdırlar (verilmemiştir). Bağlantı talimatları dış emme ünitesiyle birlikte verilmiştir. Montaj Davlumbazın birçok duvar/tavan tipinde sıkılmasını sağlamak üzere geniş dübeller verilmiştir. Bununla birlikte, ehil bir teknisyen duvar/tavan tipine göre malzemelerin uygunluğunu onaylamalıdır. Duvar/tavan davlumbazın ağırlığını taşıyacak güçte olmalıdır. Cihazı, fayans, sıva veya silikon yüzeye monte etmeyiniz. Yalnızca duvara monte ediniz.

Dikkat! Bu ürün özel elektrik kablo bağlantılarının söz konusu olduğu bir dizi montaj işlemi gerektirmektedir. Montaj sırasında bu kabloların geçişinin kablolara zarar vermediğini mutlaka kontrol edin.

1. Davlumbazı tavana monte etmeden önce, davlumbazı

filtreli mi yoksa aspiratörlü mü olarak kullanmak istediğinize karar vermeniz gerekir. Filtreli modeli seçtiğiniz taktirde aşağıdaki işlemleri yapmanız gerekir: a. Verilen bağlantı halkalarından birini F deflektörü (Şekil 6) üzerine iki vida ila monte edin. Not: Dairesel delik deflektör ile merkezde hizalanacak şekilde bağlantı halkasını monte edin. b. F deflektörünü, 4 vida ile kafes kirişinin üst braketlerine monte edin.

2. Kafes kirişinin iki kısmını geçici olarak birbirine tutturan 2

C vidasını (Şekil 1) çıkarın. Aşağıdaki formüle göre “L” kafes kirişinin uzantısını ayarlayın. L = h - (d+44cm) Burada: L= kafes kiriş uzantısı, h = tavan ile pişirme cihazı kaplarının destek yüzeyleri arasındaki mesafe. d= davlumbazın alt yuvası ile pişirme cihazı kaplarının destek yüzeyleri arasındaki mesafe. Dikkat! BU EL KİTABINDA BELİRTİLEN MİNİMUM MESAFELERE RİAYET EDİNİZ. Kafes kirişini 8 D vidası (Şekil 1) ile sabitleyin.

3. Verilen şablonu E (Şekil 1) tavana yerleştirin ve belirtilen

delikleri açarak elektrik bağlantısı için gereken alanı hazırlayın. Şablon üzerinde oklu taraf davlumbazın ön tarafını (kumanda tarafı) gösterir. Sadece aspiratörlü model için: tahliye borusu için çıkışı hazırlayın ve takılı olduğu zaman davlumbaz motoru üzerindeki bağlantı halkasına ulaşabilecek uzunlukta bir boruyu monte edin. 4 dübeli yerleştirin.

4. Kafes kirişini tavana monte edin ve 4 vida ve I pulları ile

(Şekil 1) ile sabitleyin. Dikkat! Kafes kirişi tek taraflıdır: ön taraf kanca halkası bulunmayan kısımdır (ayrıca bkz. Şekil 1).

5. Sadece filtreli model: motor mahfazası (Şekil 6)

üzerindeki bağlantı halkasına ulaşabilecek uzunlukta bir boru parçasını F deflektörüne monte edin.

6. Elektroniklerin bulunduğu taraf ile bağlantı kutuları ön

kısımda olacak şekilde motor mahfazasını J (Şekil 1) 4 adet büyük S vidası (Şekil 3) ile kafes kirişine monte edin.

7. Tahliye borusunu bağlayın.

8. Elektronik kutuyu ve bağlantı kutusunu destekleyen

braketi K (Şekil 3, Şekil 4, Şekil 4.1) 2 vida ile motor mahfazasına sabitleyin.

9. M kumanda kutusunu zıt taraftaki N sızdırmazlık rayına

(Şekil 4.2 – Şekil 4.3) yerleştirin. Not! Kumanda kutusunun tipi çizimde gösterilmiştir. Bu kutuda satın alınan modele bağlı olarak çok sayıda farklı anahtar ve ledler bulunabilir.

10. Evdeki elektrik şebekesine bağlayın.

11. Üst bacayı O, 2 adet A vidası (Şekil 5) ile kafes kirişe

sabitleyin. Not: üzt baca ters çevrilebilir. Üst bacayı, alt baca monte edildiği zaman gizli olacak şekilde, hava çıkış bölmesi H yukarı (filtreli model) veya aşağı (aspiratörlü model) bakacak şekilde (Şekil 5) monte etmek mümkündür (ancak bu durumda baca borularının toplam uzunluğu azalacaktır). Dikkat! Elektrik kablolarına ve kumanda kutusuna zarar vermemeye dikkat ederek baca borusunu dikkatle yerleştirin.

12. Alt baca borusunu P monte edin ve iki vidayla Q motor

mahfazasının alt kısmına sabitleyin (Şekil 5). Not: Tamamen sıkmayın! Dikkat! Elektrik kablolarına ve kumanda kutusuna zarar vermemeye dikkat ederek baca borusunu dikkatle yerleştirin.

13. Ara parçasını S (Şekil 5) veya ocak rafını monte edin.

14. Vidaları Q (Şekil 5) kararlılıkla sıkınız.

15. Karbon filtresini tutan çerçeveyi çıkarın ve tuşlar, baca

borusundan dışarı çıkıntı yapacak şekilde kumanda kutusunun konumunu ayarlayan dahili vidayı R (Şekil 4.3) sıkın. Vida üzerindeki kilit somununu sıkarak yerine sabitleyin.

16. Ampuller arasındaki merkezi vidayı T (Şekil 5) geçici

olarak çıkarın ve filtre tutucu maskeyi U (Şekil 5) bu vidayla tutturun. Dikkat Vidanın sonuna kadar sıkıldığından emin olun. (Şekil 5 - A0)37 Çalıştırma

1 Motor ON/OFF (AÇ/KAPA) Bu tuşa basarsanız davlumbaz 1. hızda çalışmaya başlar. Davlumbaz çalışırken bu tuşa basarsanız bu sefer kapanmasını (OFF durumuna geçmesini) sağlarsınız. 2 Hızı arttırma Düğmeye basarsanız davlumbaz OFF durumundan 1. hızda çalışma durumuna geçer. Düğmeye basarak (Davlumbaz ON durumunda iken) motorun dönme hızı 1 den intensif ( yoğun ) çalışma hızına geçer. Her bir hız kademesine karşılık bir led ışığı bulunur.
