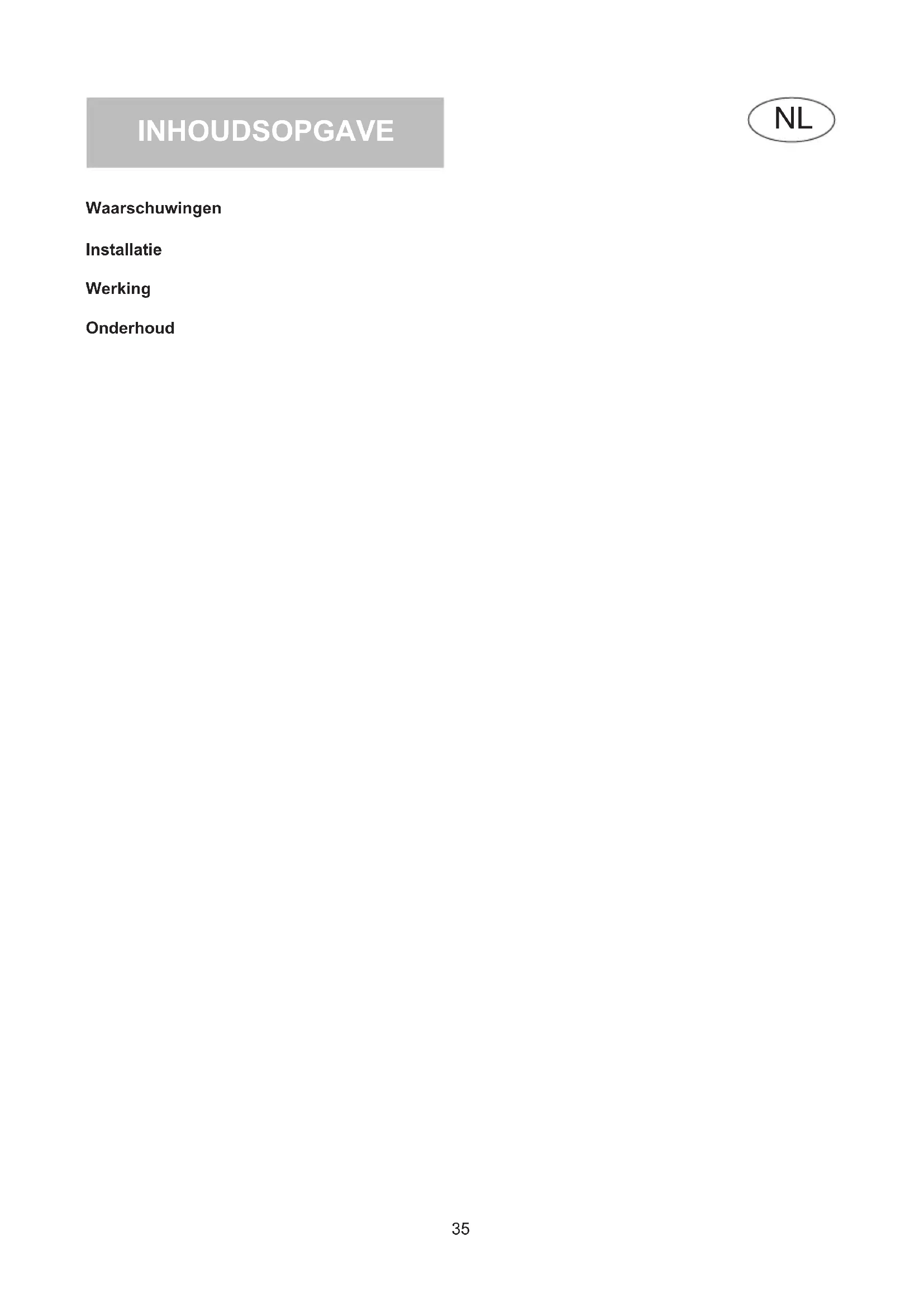

Notice ELICA CT35 PRO PRF0183218 - page 35
Handleidingassistent
Aangedreven door ChatGPT
Wachten op uw bericht
Productinformatie

Merk : ELICA

Model : CT35 PRO PRF0183218

Categorie : Afzuigkap

Download de handleiding voor uw Afzuigkap in PDF-formaat gratis! Vind uw handleiding CT35 PRO PRF0183218 - ELICA en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. CT35 PRO PRF0183218 van het merk ELICA.

GEBRUIKSAANWIJZING CT35 PRO PRF0183218 ELICA

35- Dit toestel mag gebruikt worden

door kinderen van 8 jaar en ou- der en door personen met ver- minderde lichamelijke, zintuigli- jke of geestelijke vermogens of met gebrek aan ervaring en ken- nis, op voorwaarde dat zij onder toezicht staan. Kinderen mogen niet met het ap- paraat spelen. Reiniging en onderhoud mogen niet zonder toezicht door kinde- ren worden uitgevoerd. Als de stroomkabel beschadigd is, moet hij vervangen worden door een speciale kabel of as- semblage, verkrijgbaar bij de fa- brikant of diens technische assi- stentie. De ruimte moet voldoende geven- tileerd zijn wanneer de afzuigkap tegelijk met andere apparaten die gas of andere brandstoffen ge- bruiken, gebruikt wordt (geldt niet voor apparaten die alleen lucht terug de ruimte in blazen); Er bestaat brandgevaar als de reiniging niet volgens de instruc- ties wordt uitgevoerd; Bereid geen geambeerde ge- rechten onder de afzuigkap. OPGELET: Toegankelijke onderdelen kun- nen bij gebruik in combinatie met kooktoestellen brandwonden ve- roorzaken. WAARSCHUWINGEN De luchtuitlaat van het apparaat mag niet aangesloten worden op een kanaal dat gebruikt wordt voor de afvoer van andere roo- kgassen, zoals verwarmingsin- stallaties, warmwaterboilers, enz. Voor de uitstoot van de lucht naar buiten moeten de geldende voorschriften in acht genomen worden. De voeding van een eventuele externe motor, in het geval van een product zonder ingebouwde motor, gebeurt via de kap in de keuken. Alvorens de elektrische aanslui- ting te maken, moet gecontrole- erd worden of de spanningswa- arden in huis overeenkomen met die op het elektrische gegeven- splaatje van het apparaat. Alvorens reinigings- of on- derhoudswerkzaamheden uit te voeren, moet gecontroleerd worden of het apparaat van het elektriciteitsnet losgekoppeld is. Goed onderhoud garandeert een goede werking en goede presta- ties in de loop van de tijd. Alle modellen zijn van klasse I, en hebben dus een aardaanslui- ting nodig.

INSTALLATIE De minimumafstand tussen het oppervlak wa- arop de pannen op het kooktoestel staan en het laagste gedeelte van de afzuigkap moet niet minder dan 60 cm zijn in het geval van elektri- sche fornuizen en 65 cm in het geval van gas- of combifornuizen. Als de installatie-aanwijzingen van het gaskooktoe- stel een grotere afstand aangegeven, moet deze in acht worden genomen. Vóór de installatie moeten de vetlters en de lek- bak verwijderd worden om schade aan het toestel te voorkomen. De metalen vetlters worden verwijderd door het l- ter naar de achterkant van de kap te duwen en het naar beneden te draaien, waardoor het loskomt uit de zitting (g.1). De lekbak wordt verwijderd door de schroeven (g.2) los te draaien en de metalen bak eruit te ha- len. De essentiële vereisten vóór de installatie van het toestel zijn: De noodzakelijke opening in de bodem van de bovenkast maken om het apparaat te kunnen plaatsen (g.3). In de stroomvoorziening voorzien. De luchtafvoeropening en de bijbehorende ka- nalen voorbereiden. Gebruik een luchtafvoerpijp met een maximale lengte van niet meer dan 5 meter. Beperk het aantal bochten in de leidingen, want elke bocht vermindert het aanzuigrendement geli- jkwaardig aan 1 strekkende meter. (bijv. als er 2 bochten van 90° gebruikt worden, mag de lengte van het kanaal niet meer dan 3 meter be- dragen). Gebruik een buis met een constante diameter van 150 mm over de hele lengte. Gebruik leidingen van een goedgekeurd materiaal. Om het apparaat te installeren, past u de positie van de zijbevestigingsveren aan met de bijbe- horende schroeven (g.4), plaats de beugels 2-3 mm boven de dikte van de onderkant van de bovenkast. Wanneer de afzuigkap en appa- raten die door andere energie dan elektriciteit worden aange- dreven tegelijkertijd in werking zijn, mag de onderdruk in de rui- mte niet meer dan 4 Pa (4 x 10-5 bar) bedragen. Controleer, alvorens elektrische aansluitingen te maken, of: - de kenmerken van de installa- tie zodanig zijn dat ze overeen- stemmen met de aanduidingen op het identicatieplaatje dat aan de onderkant van het werkblad is bevestigd; - de installatie is voorzien van een efciënt aardingssysteem dat vol- doet aan de geldende normen en wettelijke bepalingen. De aarding is wettelijk verplicht. Indien het huishoudapparaat niet voorzien is van een kabel en/ of stekker, gebruik dan materie- el dat geschikt is voor de op het identicatieplaatje aangegeven absorptie en bedrijfstemperatuur. Indien een rechtstreekse aan- sluiting op het elektriciteitsnet gewenst is, moet er een meer- polige schakelaar tussen worden aangebracht, met een opening van ten minste 3 mm tussen de contacten, die geschikt is voor de op het typeplaatje aangegeven belasting en die voldoet aan de geldende voorschriften (de geel/ groene aardgeleider mag niet door de schakelaar onderbroken worden). Na de installatie van de apparatu- ur moet de meerpolige schakela- ar makkelijk bereikbaar zijn.38 Steek het apparaat in de voorbereide behuizing in de bovenkast totdat de zijveren volledig ver- grendeld zijn. Gebruik zelftappende schroeven 3,9X25 voor de denitieve vergrendeling door de interne ga- ten 12 van het apparaat (g.5). Duw het apparaat naar de onderkant van de bovenkast, zodat het frame van het apparaat perfect aan de bovenkast vastzit. Plaats de lekbak en de vetlters terug. Klepvergrendeling Opgelet! Controleer, alvorens de luchtuitlaatslang op de motor aan te sluiten, of de terugslagklep op de motormond vrij kan draaien. Sluit de ens van de kap aan op het evacua- tiegat met behulp van een geschikte slang. Maak de elektrische verbinding via het net- snoer.

LUCHTUITLAAT AAN DE ACHTERKANT

De producten kunnen geïnstalleerd worden met de luchtuitlaat van de motor naar de achterkant van het product gericht. Om deze optie te gebruiken, de motorsteun verwijderen door aan de schroeven te draaien (g.6), de steun uittrekken en draaien, hem op zijn plaats zetten met de luchtuitlaat naar de achterkant van het product gericht (g.7). Zet hem vast met de eerder verwijderde schroeven. In het geval van een externe motor, het net- snoer van de motor aansluiten op het klem- menblok in de zwarte plastic doos, te herken- nen aan het aansluitingslabel.

PRODUCT 3X0,75mm2 ELEKTRISCHE AANSLUITING In het geval van een product met een netsno- er zonder stekker, het onderstaande schema volgen voor de aansluiting.Een zorgvuldig onderhoud garandeert een goede werking en goede prestaties in de loop van de tijd. Speciale aandacht moet worden besteed aan de vetlters. Het lter kan worden verwijderd door het naar de achterkant van de kap te duwen en het lter naar beneden te draaien, waardoor het loskomt uit de zitting (g.1). Het lter wordt teruggeplaatst in omgekeerde vol- gorde. Het vetlter kan met de hand of in de afwasma- chine gereinigd worden. Nadat u de stalen lters verwijderd hebt, houdt u de lekbak met één hand vast en draait u met de andere hand de knoppen los, zoals in g.2, en schuift u de lekbak naar beneden, waarbij u erop moet letten dat u geen vloeistoffen morst. Gebruik voor de reiniging UITSLUITEND een met neutrale reinigingsmiddelen bevochtigde doek.

GEEN GEREEDSCHAP OF INSTRUMENTEN

GEBRUIKEN VOOR DE REINIGING! Vermijd het gebruik van producten die schurende stoffen bevatten.

GEEN ALCOHOL GEBRUIKEN

Het netsnoer mag alleen door bevoegd persone- el vervangen worden. Vervanging van de led-balk: Verwijder met een geschikt gereedschap de led-balk uit zijn behuizing (zie guur 8) en maak hem elektronisch los door middel van de connector, en vervang hem dan door een exemplaar met dezelfde specicaties. ONDERHOUD

WERKING Bedieningspaneel L: Schakelaar on/off licht 0/1: Schakelaar on (I snelheid)/off motor 2: Schakelaar II snelheid 3: Schakelaar III snelheid 4: Schakelaar IV snelheid T: Timer 10 minuten Wanneer de IVe snelheid van de afzuigventilator is ingesteld, knippert de bijbehorende signaal- led. De IV

snelheid wordt gedurende 5 minuten aan- gehouden, waarna het product overschakelt op de IIIe snelheid. Door op de T (timer) toets te drukken, wordt het product 10 minuten nadat het ingesteld is, uitge- schakeld. De functie wordt gesignaleerd door het knipperen van de led behorende bij de ingestelde snelheid. Om de functie uit te schakelen, drukt u opnieuw op toets T. Het product schakelt automatisch uit nadat het vier uur ononderbroken heeft gewerkt sinds de laatste functie werd gekozen. Na 30 uur werking van de kap zal het bedie- ningspaneel de verzadiging van het lter signale- ren door alle leds gedurende ongeveer 30 secon- den te laten oplichten. Om te resetten, drukt u op de timertoets (T) ti- jdens de signaleringПОКАЖЧИК Попередження

Het symbool op het product of op de verpakking geeft aan dat het product niet als nor- maal huishoudelijk afval beschouwd mag worden, maar naar het juiste inzamelpunt voor recycling van elektrische en elektronische apparatuur gebracht moet worden. Door ervoor te zorgen dat dit product op de juiste manier wordt weggegooid, helpt u mo- gelijke negatieve gevolgen voor het milieu en de volksgezondheid te voorkomen, die anders zouden kunnen ontstaan door een onjuiste afvalverwerking van dit product. Voor meer gedetailleerde informatie over de recycling van dit product kunt u contact opnemen met uw gemeentebestuur, uw afvalverwijderingsdienst of de winkel waar u het product hebt gekocht. Dit apparaat is gemarkeerd in overeenstemming met de Europese Richtlijn 2012/19/ EG betreffende afgedankte elektrische en elektronische apparatuur (AEEA).
