РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CT35 PRO PRF0183218 ELICA

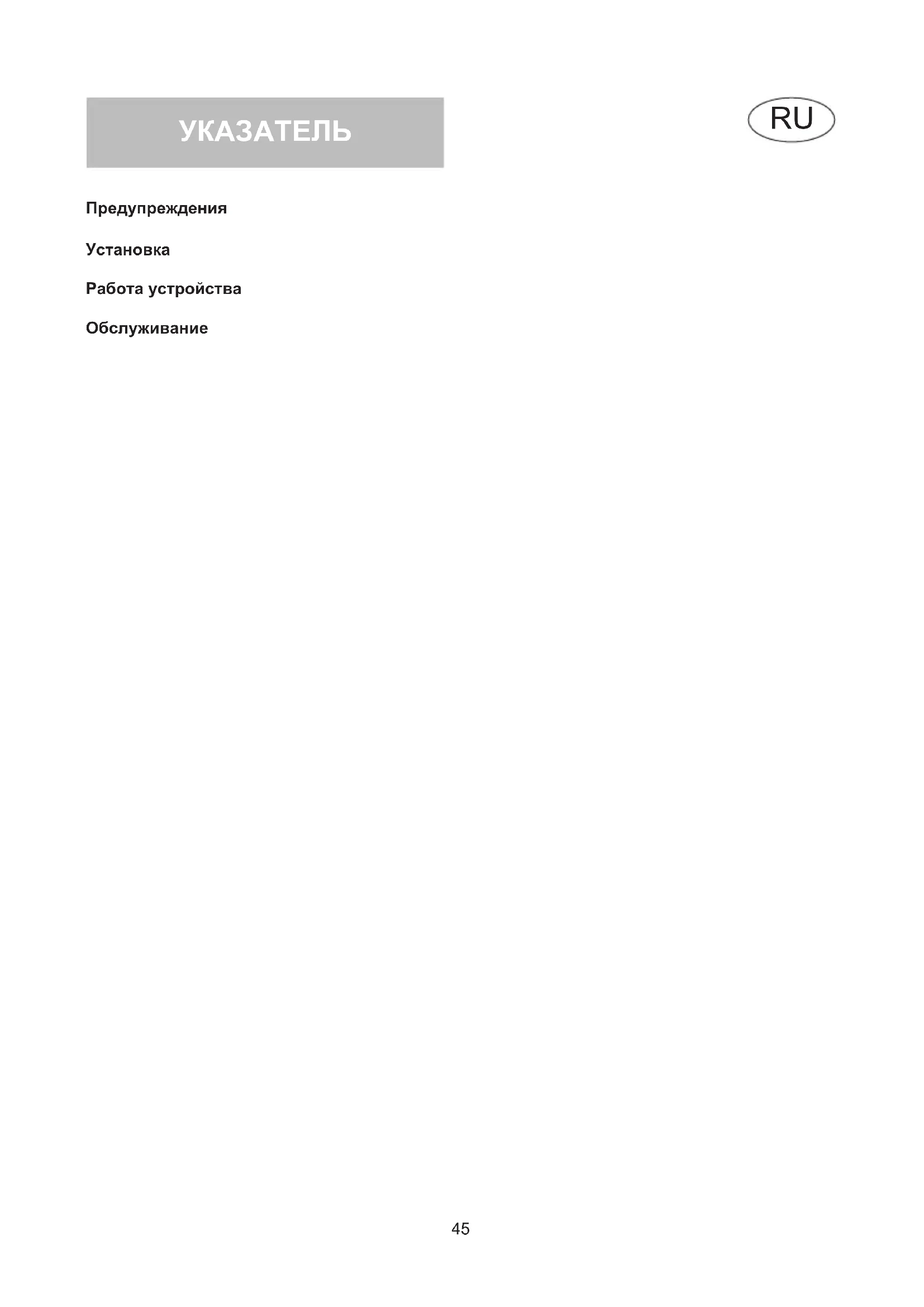

Работа устройства Обслуживание

45- Этот прибор может

использоваться детьми в возрасте 8 лет и старше, а также людьми с ограниченными физическими, сенсорными или умственными способностями или при отсутствии опыта и знаний, если они находятся под наблюдением. Дети не должны играть с

Очистка и техобслуживание не должны выполняться детьми без

Если кабель питания поврежден, его необходимо заменить специальным кабелем или соединением, которые можно приобрести у производителя или в его центре технической

Помещение должно иметь достаточную вентиляцию, если вытяжка используется одновременно с другими приборами, использующими газ или другое топливо (не относится к приборам, которые выпускают воздух обратно в помещение). Существует вероятность возгорания, если операции по очистке не будут выполнены так, как указано в инструкции. Не готовьте фламбированные блюда под вытяжкой.

Доступные части могут стать причиной ожога, если они используются вместе с кухонными

ПРЕДУПРЕЖДЕНИЕ Выпускное отверстие воздуха прибора не должно быть соединено с каналом, используемым для отвода других паров, например, из систем отопления, водонагревателей и т. д. При выпуске воздуха в атмосферу соблюдайте действующие правила. Питание удаленного двигателя, в случае изделия без встроенного двигателя, происходит через вытяжку, расположенную на кухне. Перед выполнением подключения к электрической сети убедитесь, что значения напряжения в помещении соответствуют значениям, указанным на табличках с электрическими данными

Прежде чем приступить к какой- либо операции по очистке или техническому обслуживанию, убедитесь, что прибор отключен от электросети. Правильное техническое обслуживание гарантирует хорошую работу и хорошую производительность с течением

Все модели относятся к классу I, поэтому они требуют заземления.

Минимальное расстояние между опорной поверхностью емкостей на варочном устройстве и самой нижней частью вытяжки должно быть не менее 60 см для электрических плит и 65 см для плит со смешанным питанием или газовых плит. Если в инструкции по установке газовой плиты указано большее расстояние, это необходимо

Прежде чем приступить к установке, во избежание повреждения прибора отсоедините жироулавливающие фильтры и лоток для сбора жидкости. Снятие металлических жироулавливающих фильтров осуществляется нажатием на фильтр в направлении задней части вытяжки и вращением вниз, вытянув его из гнезда (рис. 1). Лоток для сбора жидкости снимается путем ослабления винтов (рис. 2) и извлечения металлического лотка. Перед монтажом прибора необходимо выполнить следующее: Сделайте необходимое отверстие в нижней части навесного шкафа для размещения прибора (чертеж 3). - Подготовьте точку подключения к электропитанию. - Подготовьте отверстие для выпуска воздуха и соответствующий канал. Используйте воздухоотводную трубу максимальной длиной не более 5 метров. Ограничьте количество изгибов воздуховода, так как каждый изгиб снижает эффективность всасывания, эквивалентную 1 погонному метру. (Например: если используются 2 колена 90°, длина воздуховода не должна превышать 3

Используйте трубу диаметром 150 мм по всей

Используйте воздуховод, изготовленный из материала, одобренного действующими

Когда вытяжка и устройства, питаемые не от электросети, работают одновременно, разрежение в помещении не должно превышать 4 Па (4х10-5

Перед подключением к электросети убедитесь, что: характеристики системы соответствуют характеристикам на идентификационной табличке, прикрепленной к нижней части рабочей поверхности; система оснащена эффективным заземлением в соответствии с действующими нормами и

Заземление обязательно по

Если прибор не оснащен кабелем и/или штепсельной вилкой, используйте принадлежности, соответствующие потреблению тока, указанному на заводской табличке, и рабочей температуре. Если требуется прямое подключение к сети, необходимо установить многополюсный выключатель с минимальным зазором 3 мм между контактами, соответствующий нагрузке, указанной на табличке, и в соответствии с действующими стандартами (желто-зеленый заземляющий проводник не должен размыкаться выключателем). После установки оборудования многополюсный выключатель должен быть легко доступен.48 Для установки прибора отрегулируйте положение боковых крепежных пружин соответствующими винтами (рис. 4), расположите кронштейны на 2-3 мм выше толщины дна настенного шкафа. Вставьте прибор в гнездо, выполненное в настенном шкафу, пока боковые пружины полностью не зафиксируются. Используйте саморезы 3,9X25 для окончательной фиксации через внутренние отверстия 12 прибора (рис. 5). Прижмите прибор к нижней части настенного шкафа, чтобы рама прибора идеально прилегала к нему. Установите на место лоток для сбора жидкости и жироулавливающие фильтры. Крепление клапана Внимание! Перед подсоединением гибкой трубы для выпуска воздуха к двигателю убедитесь, что обратный клапан, расположенный на горловине двигателя, может свободно вращаться. Подсоедините фланец вытяжки к выпускному отверстию с помощью подходящей трубы. Выполните подключение к электросети с помощью кабеля питания. ЗАДНЕЕ ОТВЕРСТИЕ ДЛЯ ВЫПУСКА

Изделия можно устанавливать таким образом, чтобы выпускное отверстие двигателя было обращено к задней части

Если вы собираетесь использовать эту опцию, снимите опору двигателя, воздействуя на винты (рис. 6), извлеките и поверните опору, установите ее на место так, чтобы выпускное отверстие для воздуха было обращено к задней части изделия (рис. 7). Закрепите ее винтами, выкрученными ранее. В случае удаленного двигателя подключите кабель питания двигателя к клеммной колодке в черной пластиковой коробке, указанной на этикетке со схемой подключения. НАПРЯЖЕНИЕ ПИТАНИЯ УКАЗАНО НА ТАБЛИЧКЕ ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК ИЗДЕЛИЯ 3X0,75 мм2 ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ В случае изделия с кабелем питания без вилки, следуйте приведенной ниже схеме для подключения.Правильное техническое обслуживание гарантирует хорошую работу и хорошую производительность с течением времени. Особое внимание следует уделить жироулавливающим фильтрам. Снятие фильтра осуществляется нажатием в направлении задней части вытяжки и вращением фильтра вниз, вытянув его из гнезда (рис. 1). Фильтр вставляется в обратном порядке. Очистку жироулавливающего фильтра можно выполнять вручную или в посудомоечной

После снятия стальных фильтров одной рукой держите лоток для сбора жидкости, а другой ослабьте ручки, как показано на рис. 2, затем опустите лоток вниз, стараясь не пролить

Для очистки используйте ТОЛЬКО мягкую ткань, смоченную нейтральным моющим

НЕ ПРИМЕНЯЙТЕ ИНСТРУМЕНТЫ ИЛИ КАКИЕ-ЛИБО ПРИСПОСОБЛЕНИЯ ДЛЯ

Избегайте использования абразивных

НЕ ИСПОЛЬЗУЙТЕ СПИРТ Замена кабеля питания должна производиться только авторизованным персоналом. Замена светодиодной панели: С помощью подходящего инструмента извлеките светодиодную панель из гнезда (см. рис. 8), отсоедините соответствующий разъем, а затем замените на панель с такими же характеристиками. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

РАБОТА УСТРОЙСТВА Кнопочная панель L: Выключатель включения/выключения

0/1: Выключатель включения (1-я скорость)/ выключения двигателя 2: Выключатель 2-й скорости 3: Выключатель 3-й скорости 4: Выключатель 4-й скорости T: Таймер на 10 минут Если установлена 4-я скорость всасывающего вентилятора, соответствующий индикатор

4-я скорость поддерживается в течение 5 минут, после чего прибор переходит на 3-ю

При нажатии кнопки T (таймер), прибор будет выключен через 10 минут после нажатия. Активация функции сигнализируется миганием индикатора, соответствующего установленной

Чтобы отключить функцию, еще раз нажмите

Изделие автоматически выключается через четыре часа непрерывной работы, начиная с последней выбранной функции. Через 30 часов работы вытяжки кнопочная панель сигнализирует о насыщении фильтра, включая все индикаторы примерно на 30

Этот символ на изделии или его упаковке указывает на то, что данное устройство не должно утилизироваться как бытовые отходы. Его следует сдать в соответствующий сборочный пункт, занимающийся переработкой электрического и электронного оборудования. Обеспечение правильной утилизации этого изделия поможет предотвратить возможные негативные последствия для окружающей среды и здоровья, которые могли бы возникнуть в результате неправильной утилизации. Более подробную информацию о переработке данного изделия вы можете получить в городской администрации, местном центре утилизации отходов или в магазине, где было приобретено изделие. Этот прибор имеет маркировку в соответствии с Европейской директивой 2012/19/ЕС об отходах электрического и электронного оборудования (WEEE). RU00000000000 - 07/22 LIB0183205A Ed. 07/22
