INSTRUKCJA OBSŁUGI CT35 PRO PRF0183218 ELICA

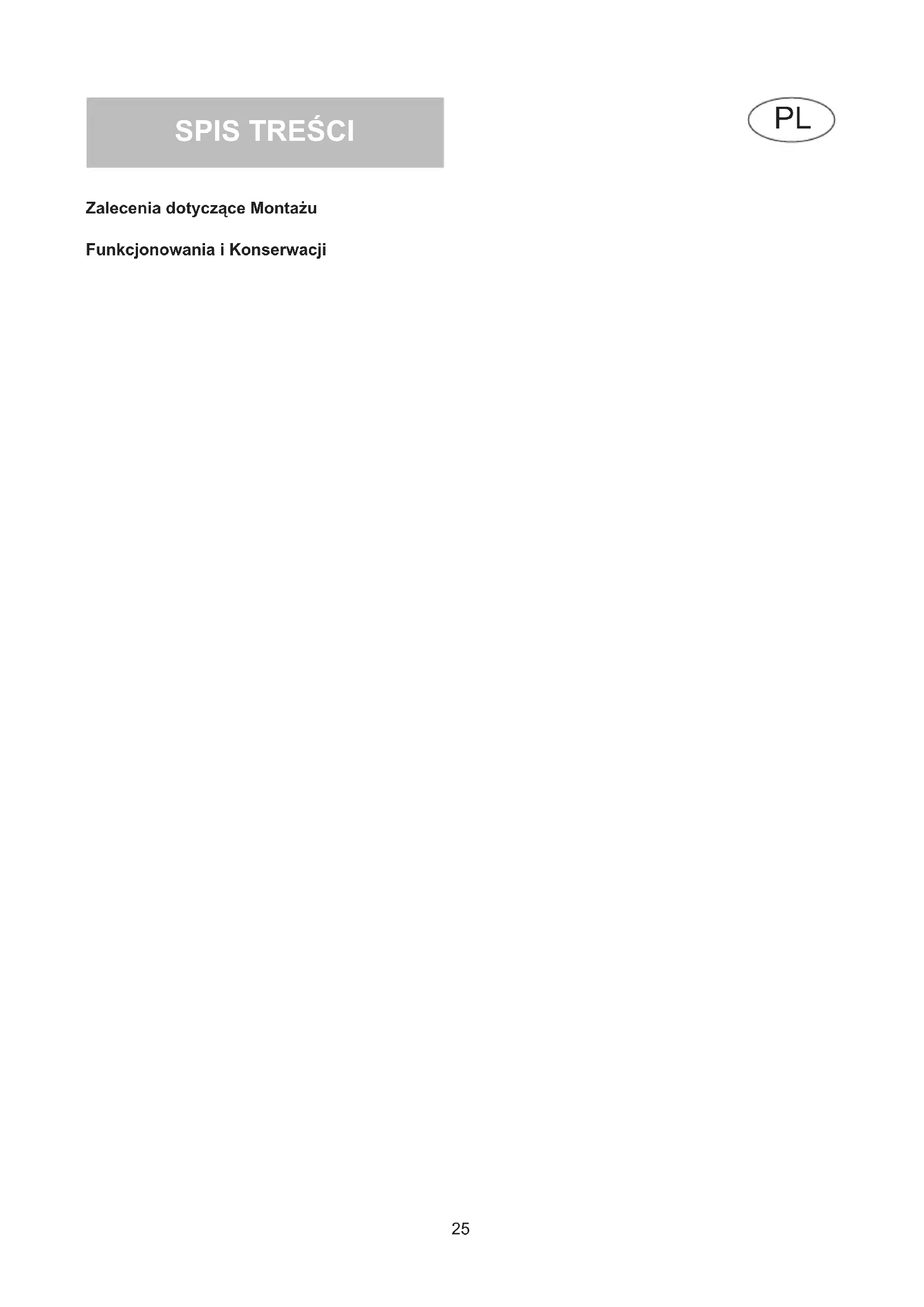

Zalecenia dotyczące Montażu Funkcjonowania i Konserwacji

25- Urządzenie może być używane

przez dzieci w wieku powyżej 8 lat oraz przez osoby o ogranic- zonych możliwościach zyczny- ch, czuciowych lub umysłowych nieposiadające doświadczenia i wiedzy, wyłącznie pod nadzorem. Nie pozwalać dzieciom bawić się urządzeniem. Czyszczenie i konserwacja urządzenia nie mogą być wykony- wane przez dzieci bez nadzoru. Jeżeli przewód zasilający jest uszkodzony należy go wymienić na specjalny przewód lub zestaw, który można uzyskać u producen- ta lub w serwisie technicznym. Pomieszczenie montażowe musi posiadać odpowiednią wentylację w przypadku używania okapu ku- chennego jednocześnie z innymi urządzeniami, w których wykor- zystywany jest gaz lub inne pa- liwa (nie ma zastosowania dla urządzeń, które ograniczają się do ponownego nawiewu powietr- za do pomieszczenia). Możliwość spowodowania pożaru w przypadku wykonywania czynności czyszczenia niezgod- nie z zaleceniami. Nie przygotowywać potraw am- birowanych pod okapem kuchen- nym. UWAGA: Dostępne części urządzenia mogą osiągać wysoką temperaturę w przypadku ich używania jednocześnie z akceso- riami do gotowania. ZALECENIA: Wylot powietrza w urządzeniu nie może być podłączony do pr- zewodu używanego do odpro- wadzania innych oparów, takich jak instalacja grzewcza, podgrze- wacze wody itp. W przypadku emisji powietrza na zewnątrz należy przestrzegać obowiązujących przepisów. W przypadku urządzenia nie zawierającego silnika, zasilanie silnika sterowanego zdalnie odb- ywa się przez okap kuchenny. Przed wykonaniem podłączenia elektrycznego upewnić się, że wartości napięcia w mieszkaniu odpowiadają wartościom po- danym na tabliczce znamionowej urządzenia. Przed przystąpieniem do jaki- chkolwiek czynności czyszczenia lub konserwacji należy upewnić się, że urządzenie jest odłączone od sieci elektrycznej. Właściwa konserwacja gwaran- tuje prawidłowe funkcjonowanie i optymalną wydajność z biegiem czasu. Wszystkie modele urządzenia są kategorii I i w związku z tym wymagają uziemienia.

INSTALOWANIE Minimalna odległość pomiędzy powierzchnią usta- wienia garnków na kuchence a najniższą częścią okapu kuchennego, nie może być mniejsza od 60 cm, w przypadku kuchenek elektrycznych i 65 cm w przypadku kuchenek gazowych lub mieszanych. Jeśli w instrukcjach montażowych płyty gazowej podana jest większa odległość, należy uwzględnić te instrukcje. Aby uniknąć uszkodzenia urządzenia należy przed rozpoczęciem instalacji wyjąć ltry przeciwtłuszczowe i pojemnik na płyny. Wyjęcie metalowych ltrów przeciwtłuszczowych następuje po dociśnięcia ltra w kierunku tylnej części okapu i obrócenie go w dół, a następnie zwolnienie z miejsca montażu (rys.1). Aby wyjąć pojemnik na płyny należy poluzować śruby (rys. 2) i wyjąć metalowy pojemnik. Podstawowe wymagania przed rozpoczęciem montażu urządzenia: - Wykonanie niezbędnego otworu w dolnej części szafki ściennej, w której urządzenie ma zostać umieszczone (rys. 3 ). - Przygotowanie zasilania elektrycznego. - Przygotowanie otworu do odprowadzania powie- trza i odpowiednich przewodów. Zastosować przewód rurowy odprowadzający powie- trze o długości maksymalnej nieprzekraczającej 5m. Ograniczyć liczbę kolanek w przewodzie kanaliza- cyjnym, ponieważ każde kolanko redukuje skuteczność pochłaniania, porównywalną do 1 m bieżącego. (Np: jeśli używane są 2 kolanka 90°, długość przewo- du kanalizacyjnego nie może przekraczać 3 m). Wykorzystać przewód rurowy o stałej średnicy 150 mm na całej długości, wykonany z materiału dozwolonego przez obowiązujące przepisy. Aby zainstalować urządzenie, wyregulować położenie bocznych sprężyn zaczepowych za pomocą specjalnych śrub (rys. 4), umieścić wspor- niki 2-3 mm nad dolną częścią szafki. Włożyć urządzenie w miejsce przygotowane w szafce, do momentu całkowitego zabloko- wania sprężyn bocznych. Wykorzystać śruby samogwintujące 3,9X25 w celu ostatecznego zablokowania w otworach wewnętrznych 12 urządzenia (rys. 5). W przypadku, kiedy okap i urządzenia zasilane energią inną od elektrycznej funkcjonują jednocześnie, podciśnienie w pomieszczeniu nie może przekraczać wartości 4 Pa (4 x 10-5 bar). Przed wykonaniem podłączeń elektrycznych należy upewnić się, czy: - właściwości instalacji spełniają zalecenia zamieszczone na tabli- czce znamionowej, znajdującej się w dolnej części blatu kuchennego; - instalacja jest wyposażona w skuteczne uziemienie, zgodne z wymogami i rozporządzeniami obowiązujących przepisów. Uziemienie jest obowiązkowe i należy je wykonać zgodnie z obowiązującymi przepisami prawa. W przypadku, kiedy urządzenie nie zawiera kabla i/lub odpowied- niej wtyczki, należy wykorzystać odpowiedni materiał, gwarantujący pobór prądu o wartościach podanych na tabliczce zna- mionowej, dostosowany do odpowiedniej temperatury funkcjo- nowania. W przypadku wykonywa- nia bezpośredniego podłączenia do linii elektrycznej, należy wykorzystać wyłącznik wielobiegu- nowy, w którym odległość pomiędzy stykami powinna wynosić co na- jmniej 3 mm, dostosowany do obciążenia podanego na tabliczce, zgodnie z obowiązującymi przepi- sami (żółto-zielony przewód uzio- mowy nie może być przerwany pr- zez przełącznik). Po zamontowaniu urządzenia wyłącznik wielobiegunowy musi być łatwo dostępny.28 FUNCJONOWANIE Tablica przycisków L: Włącznik światła on/off 0/1: Włącznik on (I prędkość )/off silnik 2: Włącznik II prędkość 3: Włącznik III prędkość 4: Włącznik IV prędkość T: Regulator czasowy 10 minut Kiedy ustawiona jest IV

prędkość wentylatora wyciągowego, odpowiedni LED sygnalizacyjny będzie migać. Prędkość IV

jest utrzymywana pr- zez 5 minut, następnie urządzenie przełącza się na prędkość III

Naciśnięcie przycisku T (regulacja czasowa), powoduje wyłączenie urządzenia po upływie 10 minut od jego ustawienia. Funkcja jest sygnalizowana przez miganie dio- dy odpowiadającej ustawionej prędkości. Aby wyłączyć tę funkcję, ponownie nacisnąć przycisk T. Urządzenie wyłączy się automatycznie po czte- rech godzinach nieprzerwanej pracy, od ostatnio wybranej funkcji. Po 30 godzinach pracy okapu, tablica przyci- skowa zasygnalizuje nasycenie ltra poprzez zaświecenie wszystkich diod przez około 30 sekund. Aby przywrócić działanie nacisnąć przy- cisk regulatora czasowego (T) podczas trwania sygnalizacji. Dosunąć urządzenie w kierunku dolnej części szafki, aby idealnie dopasować obrzeże urządzenia do obudowy szafki. Włożyć pojemnik na płyny oraz ltry przeciwtłuszczowe. Zablokować zawór Uwaga! Przed podłączeniem elastycznego pr- zewodu wylotowego powietrza do silnika, należy upewnić się, że zawór zwrotny znajdujący się na wlocie do silnika może się swobodnie obracać. Połączyć kołnierz okapu z otworem wylo- towym za pomocą odpowiedniego przewodu. Wykonać połączenie elektryczne z zastoso- waniem przewodu zasilającego.

WYLOT POWIETRZA Z TYŁU

Urządzenia mogą być montowane z wylo- tem powietrza z silnika skierowanym do tyłu urządzenia. Jeżeli zamierza się skorzystać z tej opcji, należy wyjąć wspornik silnika wykręcając śruby (rys. 6), wymontować i obrócić wspornik, a następnie umieścić go w miejscu montażu, z wylotem powietrza skie- rowanym do tyłu urządzenia (rys. 7). Przymocować z pomocą wykręconych wcześniej śrub. W przypadku silnika sterowanego zdalnie, podłączyć przewód zasilający silnik do listwy zaciskowej znajdującej się w czarnej plastiko- wej skrzynce, oznaczonej etykietą połączenia.

PODŁĄCZENIE ELEKTRYCZNE

W przypadku urządzenia z przewo- dem zasilającym pozbawionym wtyczki, postępować zgodnie z zamieszczonym niżej schematem połączenia.

3X0.75mm2Dokładna konserwacja gwarantuje prawidłowe funkcjonowanie i optymalną wydajność z biegiem czasu. Szczególną uwagę należy zwracać na ltry przeciwtłuszczowe. Wyjęcie ltra następuje poprzez dociśnięcie go do tyłu okapu i obrócenie w dół, a następnie zwo- lnienie z miejsca montażu (rys. 1). Filtr należy włożyć wykonując odwrotną czynność. Filtr przeciwtłuszczowy może być myty ręcznie lub w zmywarce. Po wyjęciu ltrów stalowych należy jedną ręką podtrzymywać pojemnik na płyny, a drugą poluzować pokrętła, jak pokazano na rys. 2; następnie przesunąć pojemnik w dół, zwracając uwagę, aby nie rozlać żadnych płynów. Do czyszczenia używać WYŁĄCZNIE szmatki zwilżonej neutralnymi detergentami. NIE UŻYWAĆ NARZĘDZI LUB PRZYRZĄDÓW DO CZYSZCZENIA! Nie używać środków zawierających materiały ścierne.

Wymiana przewodu zasilającego musi być wyko- nywana wyłącznie przez personel upoważniony. Wymiana taśmy LED: Przy użyciu odpowiedniego narzędzia wyjąć taśmę Led z miejsca montażu (patrz rysu- nek 8) elektronicznie odłączyć za pomocą odpowiedniego łącznika, a następnie wymienić na taśmę na inną, o takich samych właściwościach. KONSERWACJA 29INHALTSVERZEICHNIS Sicherheitshinweise Installation Inbetriebnahme Wartung

Symbol umieszczony na urządzeniu lub opakowaniu informuje, że urządzenia nie należy uwzględniać jako normalne odpady gospodarcze i musi zostać przekazane do punktu se- lektywnej zbiórki sprzętu elektrycznego i elektronicznego, upoważnionego do recyklingu. Zapewniając odpowiednią utylizację urządzenia zapobiega się potencjalnym negatywnym skutkom dla środowiska i zdrowia, które mogą wynikać z niewłaściwego postępowania z odpadami urządzenia. Aby uzyskać szczegółowe informacje na temat recyklingu urządzenia należy skontaktować się z urzędem miasta, lokalnym punktem utylizacji odpadów lub sklepem, w którym urządzenie zostało zakupione. Urządzenie jest oznakowane zgodnie z Dyrektywą Europejską 2012/19/WE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE). PLDas Symbol auf dem Produkt oder der Verpackung weist darauf hin, dass das Produkt nicht als normaler Haushaltsabfall zu betrachten ist, sondern an einer geeigneten Sammelstelle für das Recycling von Elektro- und Elektronikgeräten abgegeben werden muss. Durch die sachgerechte Entsorgung dieses Produkts tragen Sie dazu bei, mögliche negative Folgen für Umwelt und Gesundheit zu vermeiden, die sich aus einer unsachgemäßen Entsorgung des Produkts ergeben könnten. Nähere Informationen zum Recycling dieses Produkts erhal- ten Sie bei der Gemeindeverwaltung, dem örtlichen Abfallentsorgungsdienst oder dem Ge- schäft, in dem Sie das Produkt gekauft haben. Dieses Gerät ist gemäß der europäischen Richtlinie 2012/19/EG über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet.
