Kenmerken	Details
Producttype	Weerstation
Temperatuurmetingen	Binnen en buiten
Vochtigheidsmetingen	Binnen en buiten
Weersvoorspellingen	Ja, met voorspellingspictogrammen
Display	Achtergrondverlicht LCD-scherm
Voeding	Netadapter en/of batterijen
Connectiviteit	Draadloos (buitensensor)
Temperatuurbereik	-20b0C tot 60b0C
Vochtigheidsbereik	1% tot 99%
Installatie	Eenvoudig te installeren, met meegeleverde instructies
Onderhoud	Regelmatig schoonmaken van het scherm en de sensoren
Garantie	Controleer de voorwaarden bij de verkoper
Veiligheidsmaatregelen	Vermijd blootstelling aan water en extreme temperaturen
Bijgeleverde accessoires	Buitensensor, netadapter
Afmetingen	Compact, gemakkelijk te plaatsen op een bureau of muur

Veelgestelde vragen - WS5500 ALECTO

Hoe stel ik mijn ALECTO WS5500 weerstation voor de eerste keer in?

Om uw ALECTO WS5500 weerstation in te stellen, begint u met het plaatsen van batterijen in de console en de buitensensoren. Zet vervolgens het station aan en volg de instructies op het scherm om de taal, datum, tijd en meeteenheden in te stellen.

Waarom ontvangt mijn weerstation geen gegevens van de buitensensor?

Zorg ervoor dat de buitensensor correct van stroom wordt voorzien en zich op een redelijke afstand van het station bevindt. Controleer ook of de batterijen van beide apparaten opgeladen zijn en dat de apparaten zich in de koppelmodus bevinden.

Hoe reset ik mijn ALECTO WS5500 weerstation?

Om het station te resetten, verwijdert u de batterijen uit de console en de buitensensor. Wacht ongeveer 10 minuten en plaats dan eerst de batterijen terug in de console, gevolgd door die van de buitensensor.

Temperatuurgegevens lijken onjuist, wat moet ik doen?

Controleer of de buitensensor in de schaduw is geplaatst en uit de buurt van warmtebronnen zoals muren of huishoudelijke apparaten. Als het probleem aanhoudt, probeer dan het station te resetten zoals hierboven beschreven.

Hoe wijzig ik de meeteenheden op mijn weerstation?

Om de meeteenheden te wijzigen, gaat u naar het instellingenmenu op het scherm van het station en selecteert u de optie om de eenheden voor temperatuur, windsnelheid en neerslag te wijzigen.

Wat moet ik doen als het scherm van het weerstation zwart blijft?

Controleer eerst of de batterijen van het station correct zijn geplaatst en opgeladen. Als het scherm zwart blijft, probeer dan het station te resetten door de batterijen te verwijderen zoals hierboven beschreven.

Het weerstation synchroniseert niet met de atoomklok, wat moet ik doen?

Zorg ervoor dat het station in de automatische modus staat en zich buiten bevindt om het signaal te ontvangen. Als dit niet werkt, probeer dan het station te resetten en controleer de tijdinstellingen.

Hoe kan ik de firmware van mijn ALECTO WS5500 weerstation bijwerken?

Controleer op de website van ALECTO of er firmware-updates beschikbaar zijn voor uw model. Volg de instructies om de update te downloaden en te installeren.

GEBRUIKSAANWIJZING WS5500 ALECTO

GEBRUIKSAANWIJZING GEBRAUCHSANLEITUNG

MODE D'EMPLOI USER MANUAL

Alecto Alecto 15:08 5.0 21.6 56% 1009.2 18.2 72% 1.19.89 0.0 Alecto® WS-5500

INHOUDSOPGAVE

1. INTRODUCTIE 2

2. ONDERHOUD

3.1 Regenmeter....3

3.2 Buitentemperatuur- en vochtigheidssensor 3

1. SPECIFICATIES....3

2. OVERZICHT

5.1 Binnen-unit 4

5.2 Buitenunit....5

1. INSTALLATIE

6.1 Binnen-unit....6

6.2 Buiten-unit 6

1. GEBRUIKEN

7.1 Bij eerste gebruik 8

7.2 Basis-instellingen 8

7.3 Functietoetsen 10

7.4 Wekalarm....12

7.5 Weeralarm 12

7.6 Weersvoorspelling 12

7.7 Tendens-indicatie....13

7.8 Kalibreren 13

8.1 Introductie.... 14

8.2 Weerstation registreren 14

8.3 Basisfuncties 15

CE: VERKLARING VAN CONFORMITEIT

Hierbij verklaar ik, Hesdo, dat het type radioapparatuur Alecto WS-5500 conform is met Richtlijn 2014/53/EU.

De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres:

http://DOC.hesdo.com/WS-5500-DOC.pdf

2. INTRODUCTIE

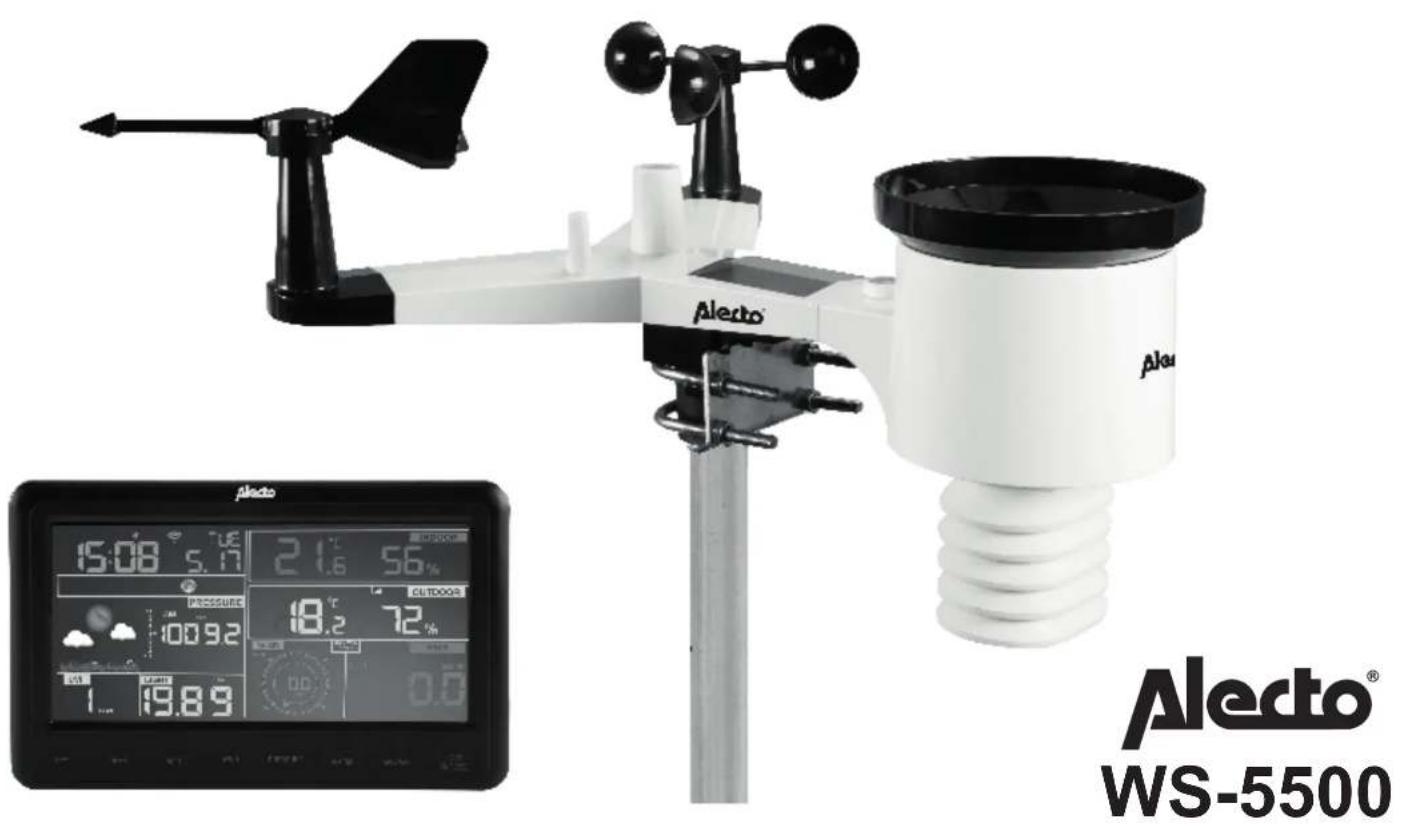

Het Alecto WS-5500 weerstation bestaat uit de volgende componenten:

Buiten-unit:

De buiten-unit heeft een ingebouwde regenmeter, windsnelheidsmeter, windrichtingssensor, temperatuursensor, vochtigheidssensor, LUX meter en zonnecel. De meetgegevens van deze sensoren worden draadloos doorgestuurd naar de display-unit. De buiten-unit wordt gevoed door een ingebouwde supercap die op zijn beurt opgeladen wordt door het ingebouwde zonnepanneel.

Als back up kunnen lithium batterijen geplaatst worden.

Zie ook verderop in deze gebruiksaanwijzing.

De buiten-unit wordt geleverd inclusief bevestigingsmateriaal maar exclusief mast.

Binnen-unit:

De binnen-unit ontvangt de meetgegevens van de buiten-unit en beschikt daarnaast over een eigen temperatuursensor, vochtigheidssensor en druksensor.

De binnen-unit wordt gevoed door de meegeleverde voedingsadapter en als back up kunnen 3 stuks AAA 1,5V batterijen geplaatst worden (excl.).

Alle meetgegevens wordt getoond op het 17,5 cm (6.9") groot kleuren LCD-scherm. Daarnaast kunnen deze meetgegevens doorgestuurd worden naar websites zoals 'Wunderground' om deze verder via het internet te publiceren en te delen met derden.

3. ONDERHOUD

Om eenvoudig bij de buiten-unit te komen voor het plegen van klein onderhoud of om de batterijen te vervangen, is het raadzaam de buiten-unit op een toegankelijke plaats te hangen maar toch zo goed als mogelijk vrij in de wind en regen.

3.1 Regenmeter:

De zwarte regen-opvangschaal kan linksom los gedraaid worden waarna het binnenwerk van de regenmeter gereinigd kan worden. Gebruik hiervoor een zacht langharig kwastje.

Reinig de zwarte opvangschaal en verwijder eventuele blaadjes. Plaats deze weer terug op de regenmeter (let op de 3 uitstekende nokjes) en draai de schaal rechts weer vast tot na de mechanisch 'klik'.

3.2 Buitentemperatuur- en vochtigheidssensor:

Zie de afbeelding en neem de onderste 4 windgeleiders voorzichtig los van de buiten-unit. (laat de eerste geleider zitten!) Blaas de houder schoon waarin de temperatuur en de vochtigheidssensor zit en gebruik een langharig zacht kwastje om d windgeleiders te reinigen. Gebruik GEEN Plaats de windgeleiders terug en schroef

4. SPECIFICATIES

Binnen-unit:

meetbereik: -10°C - 60°C ('---' indien buiten dit bereik)

resolutie: 0.1°C

vochtigheid: 10% \~ 99% RH

resolutie: 1% RH

luchtdruk: 300-1100hpa

UV meter bereik: 0-15

nauwkeurigheid: +/-3hpa (bij 700-1100hpa)

resolutie: 0,1hps

alarmduur: 120 seconden

snoozetijd: 10 minuten

voeding: 3x 1,5V batterij, formaat AAA

afmetingen: 188(B)x119(H)x20(D)mm

gewicht: 285gr (batt incl.)

Buiten-unit:

meetbereik: -40°C - 60°C ('---' indien buiten dit bereik)

nauwkeurigheid: +/-1°C

resolutie: 0,1°C

vochtigheid: 10% \~ 99% RH

nauwkeurigheid: +/-5%

neerslag: 0-6000mm ('---' indien buiten dit bereik)

nauwkeurigheid: +/-10%

resolutie: 0,1mm bij neerslag <1000mm

1mm bij neerslag >1000mm

Windsnelheid: 0-50m/s ('---' indien buiten dit bereik)

nauwkeurigheid: +/- 1m/s bij windsnelheid <5m/s

+/- 10% bij windsnelheid >5m/s

Licht: 0-400KLux

Nauwkeurigheid: +/- 15%

voeding: 2x 1,5V batterij, formaat AA (*)

Radio:

zendfrequentie: 868 MHz

zendinterval: 16sec.

bereik: 100m

RF power: < 0 dBm

*: voor langdurig gebruik bij temperaturen onder 0°C worden Lithium batterijen geadviseerd. Zie ook paragraaf 6.2.

5. OVERZICHT

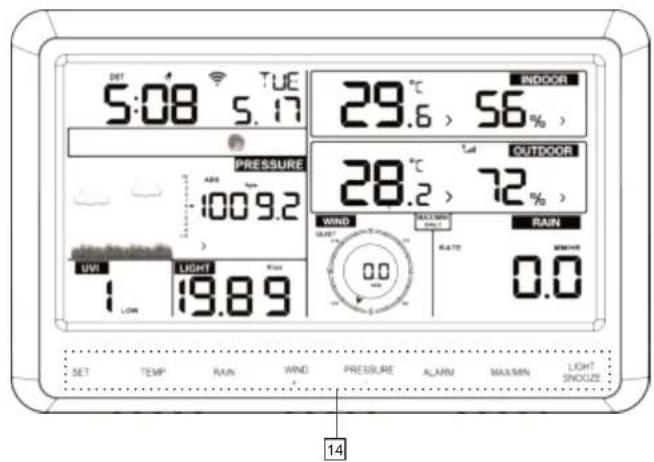

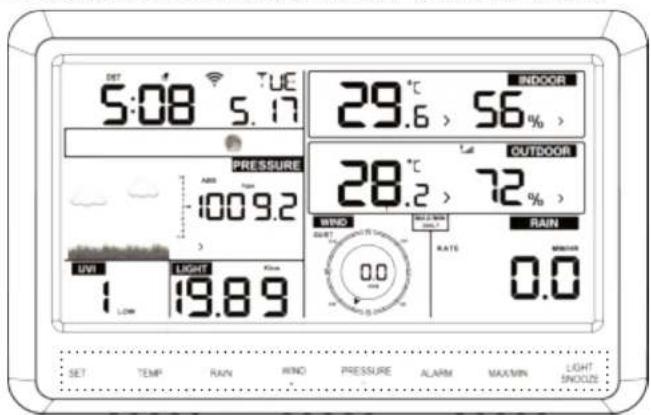

5.1 Binnen-unit:

1 PM 0ST 24° 88:08 DATE 38.88 INDOOR 88 % 3 4 PRESSURE ABS REL. (g/m^2) mmHg 188.8.8 AVERAGE 3 24+24+24 UVI EXTREME VERY HIGH HIGH MODERATE LOW LIGHT 6s Blue WSP 18.8.8 2 3 IND DOOR 88 % 3 CHILL DEW HEAT 88 °E HI LO OUTDOOR 88 % 3 WIND DIRECTION MAXIMUM ONLY RATE HI △ DAY HI △ RAIN 11 RICH WMHR 88.8.8 HI LO GUST WIND HI DAY WEEK MONTH TOTAL 12 13 11 8 109

DET 4 TUE 5:08 5.17 INDOOR 29.6 > 56 % PRESSURE 100.92 OUTDOOR 28.2 > 72 % WIND 0.0 RAIN 1 LOW 19.89 RATE 0.0 SET TEMP RAIN WIND PRESSURE ALARM MAXMIN LIGHT SHOUZL 14

15 17 17 18 16 16

1. Weergave van de tijd en datum (*)
2. Weergave van de temperatuur & luchtvochtigheid binnen (*)
3. Weergave van de temperatuur & luchtvochtigheid buiten (*)
4. Weergave van de maanstand (*)
5. Weergave van de weersvoorspelling (*)
6. Weergave van de UV index (*)
7. Weergave van de Lichtsterkte (*)
8. Weergave van de luchtdruk (*)
9. Weergave van de windsnelheid en -richting (*)
10. Weergave van de neerslag (*)
11. indicatie dat het weeralarm op deze meetwaarde is aan gezet
12. tendens-indicatie
13. batterij-indicatie buiten-unit, licht op als de batterijen in de buiten-unit zwak zijn
14. functietoetsen
15. aansluiting voedingsadapter
16. ophang-openingen
17. uitklapbare tafelstandaard
18. batterijklepje

*: Zie paragraaf 7.2 voor de weergave-opties die de binnen-unit biedt.

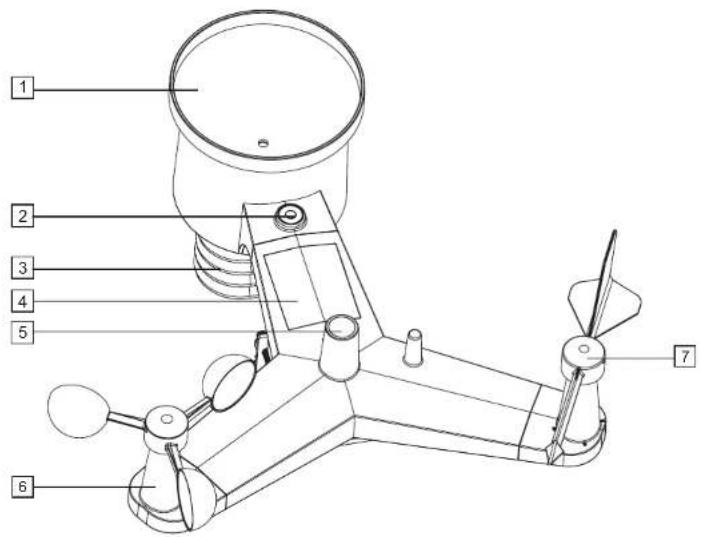

5.2 Buitenunit:

1. Regensensor

2. Waterpas, om de buiten-unit waterpas af te stellen tijdens het plaatsen

3. Hier zit de temperatuur en vochtigheidssensor

4. Zonnepaneel om de ingebouwde supercap op te laden (zie ook paragraaf 6.2, item 'Buiten-unit / voeding')

5. UV sensor / licht sensor

6. Windsnelheidssensor

7. Windrichtingssensor

8. Beugels om de buitenunit aan een mast (excl.) te bevestigen

9. Resettoets, deze 4 seconden ingedrukt houden om de buiten-unit te resetten, gebruik hiervoor een opengebogen paperclip

10. Batterijcompartiment voor 2 backup batterijen (excl.)

11. Led, flitst elke 16 seconden als indicatie dat er meetwaarden naar de binnen-unit gestuurd worden

6. INSTALLATIE

6.1 Binnen-unit:

Algemene installatie-en plaatsingstips:

• Zorg dat de omgevingstemperatuur bij de binnen-unit niet wordt beïnvloed door lampen, radiatoren, deuren of ramen, tocht, en dergelijke.
• Bij hangend gebruik: hang de unit vrij, dus niet achter bijvoorbeeld een gordijn.
• Zorg dat het adaptersnoertje niet tot vallen of struikelen kan leiden. Bind een te lang snoertje op met snoerbindertjes,

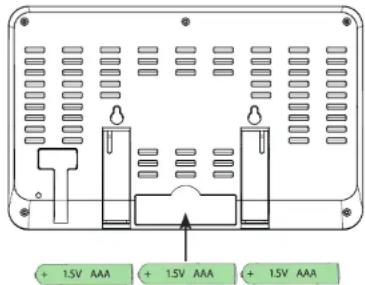

Voeding:

De hoofdvoeding van de binnen-unit wordt verzorgt door de meege-leverde voedingsadapter. Doe het laagspanningsstekkertje van de adapter in aansluiting DC5.0V aan de achterzijde van de binnen-unit en doe de adapter in een 230V stopcontact.

Als backup, om de meetgegevens te bewaren bij een mogelijke stroomuitval of als de adapter per ongeluk uit het stopcontact genomen wordt, kunnen 3 stuks 1,5V AAA batterijen geplaatst worden

1. Open het batterijcompartiment aan de achterzijde van de binnen-unit.
2. Plaats de eerste batterij en schuif deze helemaal naar links.
3. Plaats de tweede batterij en schuif deze helemaal naar rechts.

4. Plaats de derde batterij in het midden tussen de eerste 2 batterijen.

5. Plaats tot slot de batterijdeksel terug.

+ 1.5V AAA + 1.5V AAA + 1.5V AAA

Hangen of staan:

Naar keuze kan de binnen-unit losstaand op een kast of bureau geplaatst worden (klap hiertoe de 2 standaarden aan de achterzijde van de binnen-unit uit) of kan de unit aan de wand gehangen worden (zie de sleutelgat-openingen aan de achterzijde.

6.2 Batten-unit:

Algemene installatie-en plaatsingstips:

• Controleer eerst of de buiten-unit binnen bereik is van de binnen-unit alvorens de buiten-unit definitief geplaatst wordt. Houd een afstand tussen de buiten-unit en de binnen-unit aan van 50 tot 100 meter.
• Zorg dat de buiten-unit minimaal 1,5 meter boven de grond geplaatst wordt en dat de unit vrij in de regen en in de wind staat.
• Om de regenmeter zo nauwkeurig mogelijk te laten werken, moet de buiten-unit zo exact mogelijk horizontaal staan. Maak hiertoe gebruik van de ingebouwde waterpas boven op de buiten-unit.
• Om aan te kunnen geven uit welke richting de wind vandaan komt, moet de buiten-unit op het Noorden gericht worden. Zie hiervoor de aanduiding North boven op de buiten-unit. Gebruik een nauwkeurige kompas (exclusief) om de unit goed te richten.
• Zorg dat de buiten-unit vrij hangt of staat. Vooral de windsnelheidsmeter en het windvaantje moeten in de directe wind hangen.
• Zoek een locatie waar de kans op inwaaiende bladeren minimaal is. In het regenbakje gewaaide bladeren kunnen de regenmeter blokke- ren of de meetresultaten beïnvloeden. In elk geval adviseren wij om de buiten-unit zodanig te plaatsen dat redelijk eenvoudig eventueel ingewaaide bladeren verwijderd kunnen worden en de 2 batterijen in de buiten-unit vervangen kunnen worden.
• Wellicht kan de buiten-unit eerst een week binnen handbereik gehouden worden om alle functies uit te proberen. Geef de buiten-unit pas zijn definitieve plaats als alles naar behoren functioneert.

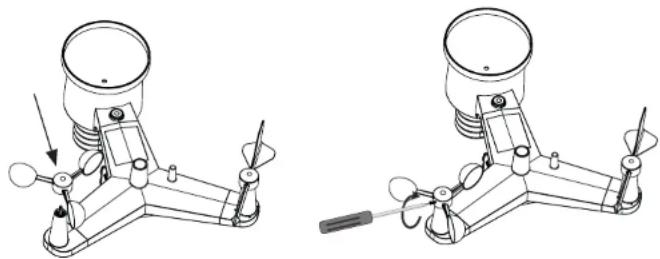

Windvanger:

Controleer eerst of het kleine schroefje van de windvanger ver genoeg naar buiten gedraaid is en druk de windvanger over de as op de buiten-unit. Druk de windvanger goed aan maar forceer het niet !!

Draai het kleine schroefje met een kleine kruiskopschroevendraaier (excl.) aan om de windvanger op de as te fixeren. Blaas tot slot tegen een van de windvangerkuipjes en controleer of de windvanger soepel kan ronddraaien.

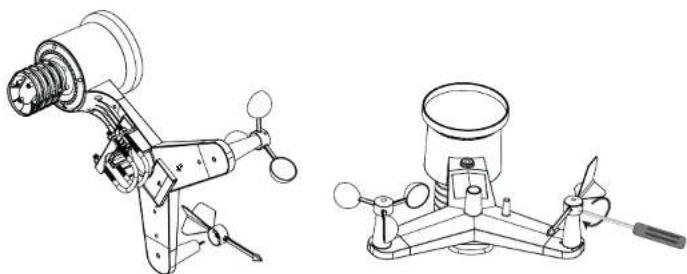

Windrichting:

Let op: zowel de as voor de windrichtingsvaan als de windrichtingsvaan zelf is aan een zijde afgeplat. Op deze manier kan het vaantje slechts op één manier op de as geschoven worden. Houd hiermee rekening tijdens de montage.

Controleer eerst of het kleine schroefje van de windrichtingsvaan ver genoeg naar buiten gedraaid is en druk het vaantje over de as op de buiten-unit. Let op de afgeplatte zijde !!

Druk de windrichtingsvaan goed aan maar forceer het niet !! Draai het kleine schroefje met een kleine kruiskopschroevendraaier aan om de windrichtingsvaan op de as te fixeren. Blaas tot slot tegen de zijkant van het vaantje en controleer of deze soepel kan ronddraaien.

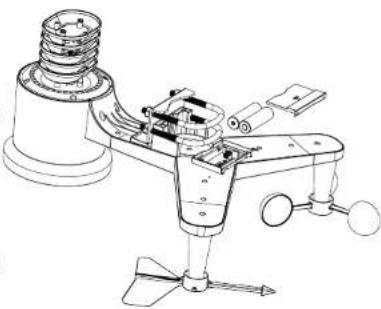

Voeding:

De voeding voor de sensoren in de buiten-unit wordt verzorgt door een ingebouwde 'supercap', een soort oplaadbare batterij. Deze supercap wordt opgeladen door het zonnepaneeltje boven op de buiten-unit. Als back up, voor het geval de supercap niet voldoende geladen is, moeten in de binnen-unit nog 2 AA 1,5V batterijen geplaatst worden (excl.).

Omdat normale Alkaline batterijen niet of slecht presteren bij temperaturen van rond of onder 0°C, is het toepassen van standaard Alkaline batterijen in de buiten-unit niet aan te bevelen.

Voor de buiten-unit adviseren wij dan ook om Lithium batterijen te plaatsen die ontwikkeld zijn om te functioneren bij een temperatuurbereik van -20°C

tot 60°C. Deze batterijen zijn leverbaar via de serviceafdeling van Alecto op telefoonnummer 073 6411 355 (Nederland) of 03 238 5666 (België) of via internet www.alecto.nl De batterij levensduur bij Lithium batterijen met een capaciteit van 2900mAh bedraagt ruim een jaar.

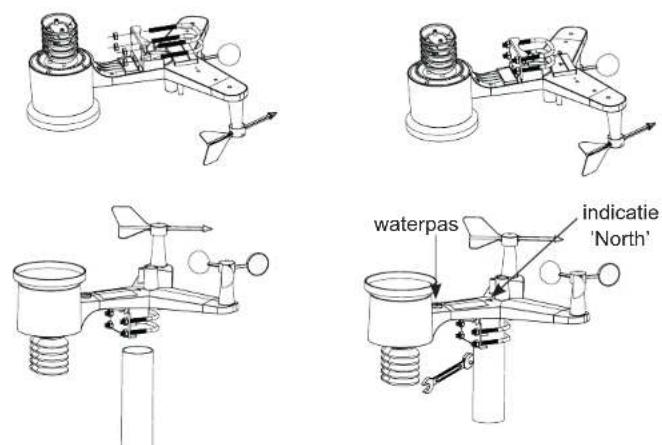

Buiten-unit plaatsen:

Bevestig volgens de afbeelding de U-vormige draadeinden aan de buiten-unit en plaats de buiten-unit over de mast (excl) en draai de moeren goed aan. Uw weerstation is nu gebruiksgereed.

waterpas indicatie 'North'

7. GEBRUIKEN

7.1 Bij eerste gebruik:

Algemeen:

Attentie: na installatie kan het enkele uren tot een dag duren voordat de juiste waarden in het display van de binnen-unit worden weergegeven.

Verbinding binnen-unit / buiten-unit:

Binnen-unit:

Zodra de voedingsadapter aan de binnen-unit wordt aangesloten en in een 230V stopcontact is gedaan of zodra de batterijen worden geplaatst, gaat de binnen-unit op zoek naar de buiten-unit.

Buiten-unit:

Plaats de 2 batterijen in het batterijcompartiment zoals in het vorige hoofdstuk staat beschreven en druk met een opengebogen paperclip de reset-toets aan de onderzijde van de buiten-unit gedurende ruim 3 seconden in. De rode LED licht nu voor 4 seconden op. Hierna licht deze LED elke 16 seconden heel kort op.

reset- toets LED

Controleer bij de binnen-unit of er waarden weergegeven worden bij 'OUTDOOR' en blaas bij de buiten-unit tegen de windvangers en giet wat water in de regenmeter en controleer of bij de binnen-unit de weergave na ongeveer 10-20 seconden wijzigt.

Standaard weergave:

Vanaf de fabriek toont de binnen-unit de standaard weergave; zie paragraaf 5.1 voor een overzicht van alle weergaven.

In paragraaf 7.2 staat beschreven hoe de diverse instellingen en mogelijkheden van dit weerstation werken en ingesteld moeten worden en in paragraaf 7.3 staat beschreven hoe de weergave aan de persoonlijke wensen kan worden aangepast.

7.2 Basis-instellingen:

activeer het instellingenmenu door toets SET 2 seconden ingedrukt te houden:

BEEP

Bij elke aanraking van een van de tiptoetsen kan een beeptoon klinken. Gebruik de toetsen + en - om deze toetstoon aan (BEEP ON) of uit (BEEP OFF) te zetten.

druk 1x op toets set:

HI:LO RST

Elke dag om middernacht kunnen alle maximum en minimum gemeten waarden gereset worden behalve de neerslagwaarden. Gebruik de toetsen + en - om de deze waarden te resetten (RST ON) of niet te resetten (RST OFF). De neerslagwaarden moeten apart gereset worden, zie hiervoor hoofdstuk 7.3.

druk 1x op toets set: (*)

DST

DST = Daylight Saving Time (zomertijd).

Gebruik de toetsen + en - om de omschakeling naar zomertijd en terug automatisch te laten geschieden (DST ON) of niet (DST OFF).

druk 1x op toets set:

ZON

Hier kan de tijdzone worden aangepast. Voor gebruik in de Benelux de tijdzone op 1H instellen

druk 1x op toets set:

12H / 24H

Gebruik de toetsen + en - om te kiezen voor een 12-uur klok of een 24-uur klok.

druk 1x op toets set:

UREN KNIPPEREN

Stel met de toetsen + en - de uren in.

druk 1x op toets set:

MIN KNIPPEREN

Stel met de toetsen + en - de minuten in.

druk 1x op toets set:

D-M / M-D

Stel met de toetsen + en - de weergave dag-maand (D-M) of maand-dag (M-D).

druk 1x op toets set:

JAAR KNIPPERT

Stel met de toetsen + en - het jaar in.

druk 1x op toets set:

MAAND KNIPPERT

Stel met de toetsen + en - de maand in.

druk 1x op toets set:

DAG KNIPPERT

Stel met de toetsen + en - de datum in.

druk 1x op toets set:

PRESSURE

Stel met de toetsen + en - in of de luchtdruk in mm kwikdruk (mmHg), inch kwikdruk (inHg) of in hectoPascal (hPa) weergegeven moet worden. In de Benelux wordt gebruik gemaakt van de hectoPascal notatie; vroeger werd de luchtdruk ook wel in bar uitgedrukt, 1 mbar is gelijk aan 1 hPa.

druk 1x op toets set:

REL PRESSURE

De absolute luchtdruk is de luchtdruk die het weerstation meet; de relatieve luchtdruk is de luchtdruk die het weerstation meet maar nu gecorrigeerd voor de hoogte waarop dit gebeurt. Gebruik bij deze instelling de toetsen + en - om de daadwerkelijke luchtdruk in te stellen Tip: op de website van luchthavens (of hun tele- tekstpagina's) wordt de heersende luchtdruk in de omgeving weergegeven.

druk 1x op toets set:

LIGHT

Gebruik de toetsen + of - om de lichtsterkte weer te geven in W/m² (Watt per m²), fc (foot candle) of LUX.

druk 1x op toets set:

°C / °F

Gebruik de toetsen + of - om de temperatuur weer te geven in graden Celsius (°C) of in graden Fahrenheit (°F)

druk 1x op toets set:

WIND

Gebruik de toetsen + of - om de windsnelheid weer te geven in knopen (Knots), Miles per uur (mph), Kilometer per uur (Km/h), Beaufort (bft) of meter per seconde (m/s)

druk 1x op toets set:

RAIN

Gebruik de toetsen + of - om de neerslaghoeveelheid weer te geven in millimeter (mm) of inch (IN)

druk 1x op toets set:

NTH / STH

Gebruik de toetsen + of - om aan te geven of het weerstation op het Noordelijk halfrond van de aarde wordt gebruikt (NTH) of op het zuidelijk halfrond (STH). Dit heeft te maken met de correcte weergave van de maanstand. Tip: De Benenlux ligt op het Noordelijk halfrond, hier dus NTH selecteren.

Nadat voor de laatste maal op toets SET gedrukt is, licht het display volledig op en wordt het instellen beëindigd.

Druk tijdens het instellen op toets LIGHT/SNOOZE om direct het instellen te beeindigen Alle reeds gewijzigde instellingen blijven bewaard.

*: zodra het binnen-station met het internet wordt verbonden (zie hoofdstuk 8), dan wordt de tijd en datum van het internet gehaald, druk nu een aantal keer op toets SET om het instellen van de klok over te slaan

7.3 Functietoetsen:

De functietoetsen onder het display bieden de volgende functies:

DET 5:08 TUE 29.6 > 56% > INDOOR PRESSURE 100.9.2 OUTDOOR 28.2 > 72% > WIND AIRS ON CHAPES RATI 0.0 RAIN 0.0 UWI 1 LOW LIGHT 19.8.9 SET TEMP RAIN RIND PRESSURE ALARM MAXMIN LIGHT SNOLL

TEMP

herhaaldelijk aantippen om achtereenvolgens te zien:

• CHILL: gevoelstemperatuur, (deze wordt berekend uit een combinatie van de luchttemperatuur en de gemiddelde windsnelheid
• DEW : dauwpunt temperatuur, dit is de temperatuur waarbij waterdamp omgezet wordt naar water (mist, dauw of rijp); het dauwpunt is afhankelijk van de omgevingstemperatuur en luchtvochtigheid
• HEAT: warmte index, dit is een combinatie van de gemeten temperatuur en de luchtvochtigheid als er geen extra specificatie weergegeven wordt, dan wordt de actuele temperatuur weergegeven

RAIN

herhaaldelijk kort aantippen om achtereenvolgens te zien:

• DAY: neerslag van vandaag, gerekend vanaf middernacht
• WEEK: neerslag vanaf het begin van de week (zondag)
• MONTH: neerslag vanaf het begin van de maand
• TOTAL: neerslag vanaf het begin van de metingen of vanaf laatste keer van resetten
• RATE: regenval van het afgelopen uur (deze wordt elke 10 minuten bijgewerkt en geeft de regenval van de afgelopen 60 minuten weer.
• EVENT: dit is de regenval vanaf het moment dat het begon te regen tot nu. Na een uur zonder regen wordt deze waarde gereset.

houdt de toets RAIN 2 seconden ingedrukt om de weergave van dat moment naar 0 te resetten.

Let hierbij op het volgende:

• bij het resetten van de neerslaghoeveelheid per week wordt tevens de hoeveelheid van vandaag gereset
• bij het resetten van de neerslaghoeveelheid per maand wordt tevens de hoeveelheid van vandaag en deze week gereset
• bij het resetten van de totale neerslaghoeveelheid wordt tevens de hoeveelheid van vandaag, deze week en deze maand gereset

WIND / +

herhaaldelijk kort aantippen om achtereenvolgens te zien:

• GUST: windsnelheid van windvlagen
- DIRECTION: windrichting in booggraden als er geen extra specificatie weergegeven wordt, dan wordt de actuele windsnelheid weergegeven

tijdens het instellen (zie paragraaf 7.2) heeft deze toets levens de functie om keuzes te selecteren en waarden te verhogen

PRESSURE / -

herhaaldelijk kort aantippen om achtereenvolgens te zien:

• AVERAGE 12Hr: gemiddelde luchtdruk over de laatste 12 uur
• AVERAGE 24Hr: gemiddelde luchtdruk over de laatste 24 uur
• AVERAGE 48Hr: gemiddelde luchtdruk over de laatste 48 uur
• AVERAGE 72Hr: gemiddelde luchtdruk over de laatste 72 uur

als er geen extra specificatie weergegeven wordt, dan wordt de actuele luchtdruk weergegeven

houd de toets PRESSURE 2 seconden ingedrukt om te wisselen tussen de absolute luchtdruk (ABS) en de relatieve luchtdruk (REL)

tijdens het instellen (zie paragraaf 7.2) heeft deze toets tevens de functie om keuzes te selecteren en waarden te verlagen

ALARM

bij eerste keer aantippen worden de ingestelde waarden voor het MAX alarm getoond

bij tweede keer aantippen worden de ingestelde waarden voor het MIN alarm getoond

zie paragraaf 7.5 voor het instellen van de MIN en MAX limieten en de werking van deze functie

MAX/MIN

herhaaldelijk kort aantippen om achtereenvolgens te zien:

• MAX: de hoogste gemeten waarden worden getoond
• MIN: de laagste gemeten waarden worden getoond

druk tijdens het weergeven van de MAX of MIN waarden op toets TEMP, RAIN of WIND om alle mogelijke varianten te zien

druk tijdens het weergeven van de MAX of MIN waarden 2 seconden lang op toets PRESSURE om te wisselen tussen luchtdruk absoluut en luchtdruk relatief

houd de MAX/MIN toets 2 seconden ingedrukt om de weergaven van dat moment (dus alle MIN of alle MAX meetwaarden) te resetten

zie de paragraaf 'Basis instellingen' (7.2) om elke dag om middernacht automatisch de MAX/MIN meetwaarden te resetten.

LIGHT/SNOOZE

herhaaldelijk kort aantippen om de displayverlichting in te stelen op zwak, normaal of hoog

om batterijen te sparen valt bij alleen batterijvoeding na 15 seconden de verlichting automatisch terug naar 'zwak'

deze toets heeft ook de functie om vanuit elke instelling of keuze terug te gaan naar de standaardweergave van het display

7.4 Wekalarm:

Instellen:

1. houd toets ALARM 2 seconden ingedrukt, de urenweergave gaat knipperen
2. stel met de toetsen + en - de wektijd in uren in en druk op toets set
3. stel met de toetsen + en - de wektijd in minuten in en druk op toets set
4. druk kort op toets ALARM om het wekalarm in te schakelen (alarmbelletje licht op) of uit te schakelen (alarmbelletje gaat uit)
5. druk kort op toets LIGHT/SNOOZE om het instellen te beëindigen

Werking:

Op het ingestelde tijdstip klinkt een alarmtoon.

Deze toon klinkt gedurende 2 minuten in een steeds sneller ritme of druk op toets ALARM om het alarm uit te schakelen of druk op toets LIGHT/SNOOZE om voor 10 minuten nog even te sluimeren. Het alarm wordt dagelijks herhaald totdat het volgens de bovenstaande instructies wordt uitgeschakeld.

7.5 Weeralarm:

Naast een wekalarm met snooze functie kan het weerstation een alarmtoon laten klinken bij te hoge/lage temperaturen, te hoge/lage luchtvochtigheid en te harde wind of teveel regen.

Instellen:

1. houd toets ALARM 2 seconden ingedrukt en druk daarna herhaaldelijk kort op toets SET om een keuze te maken uit de volgende alarmen:

2. max. binnentemperatuur

3. min. binnentemperatuur
4. max. luchtvochtigheid binnen
5. min. luchtvochtigheid binnen
6. max. buitentemperatuur
7. min. buitentemperatuur
8. max. luchtvochtigheid buiten
9. min. luchtvochtigheid buiten
10. max. windsnelheid

11. max. windvlaag

12. gebruik de toetsen + en - om de limiet van de geselecteerde meetwaarde in te stellen

13. druk kort op toets ALARM om het betreffende weeralarm in te schakelen (het symbool ⚠ licht op met daarbij HI of LO) of uit te schakelen (dit symbool dooft)

Overzicht:

Als er bij een meetwaarde een alarm is ingesteld, dan wordt dit weergegeven door het continu oplichten van het alarmsymbol ⚠ met daarbij HI of LO. Knippert dit symbool, dan is deze limiet overschreden, zie ook hieronder onder 'werking'

Door vanuit ruststand van het display kort op toets ALARM te drukken, worden alle ingestelde maximum limieten getoond. Nogmaals op toets ALARM drukken om alle ingestelde minimum limieten te zien. Bij de limieten waar een alarm aan is gekoppeld licht tevens het alarmsymbool op.

Druk nogmaals op toets ALARM of op toets LIGHT/SNOOZE om terug te keren naar de ruststand van het display.

werking:

Zodra een van de limieten overschreden wordt, klinkt gedurende 2 minuten in een steeds sneller ritme alarmtonen. Het symbool ⚠ met daarbij HI of LO knippert bij de overschreden meetwaarde zodat duidelijk is welke limiet overschreden wordt.

Druk op toets ALARM om de alarmtonen te stoppen, het alarmsymbool zelf blijft knipperen tot de meetwaarde weer binnen de ingestelde limiet valt.

7.6 Weersvoorspelling:

Het display van de binnen-unit kan door middel van verschillende weergaven het weer van de komende 6 uren voorspellen:

ewolkt

^ > v

bewolkt

regen

sneeuw

(sneeuw wordt weergegeven als de voorspelling 'regen' is en de buitentemperatuur beneden 0°C (32°F))

←

storm

←

storm

Opmerkingen:

• de nauwkeurigheid van een op luchtdruk gebaseerde voorspelling is 70% tot 75%; let op dat geen garantie gegeven kan worden op een correcte voorspelling
• de voorspelling is gebaseerd op de komende 6 uur en hoeft niet de actuele situatie weer te geven

7.7 Tendens-indicatie:

Bij de temperatuur-, de luchtvochtigheid- en de luchtdruk-weergaven is een tendens-indicatie ingebouwd. Elk half uur worden de meetwaarden vergeleken met de meetwaarden van 3 uur geleden

De tendens-indicatie geeft als volgt weer:

luchtvochtigheid: Temperatuur: Luchtdruk:

: stijgen stijgt >3% stijgt >1°C/2°F stijgt >1HPA

: gelijk blijft <= 3% blijft <= 1°C/2°F blijft <= 1HPA

v: dalen daalt >3% daalt >1°C/2°F daalt >1HPA

7.8 Kalibreren:

In het geval de binnen-unit een afwijkende meetwaarde toont ten opzichte van de meetwaarde van een andere sensor of weerstation, kan elke weergave enkele procenten bijgeregeld worden.

1. houd toets TEMP en toets MAX/MIN 5 seconden ingedrukt en druk daarna herhaaldelijk kort op toets SET om een keuze te maken uit de volgende meetwaarden: (tussen haakjes staan de waarden waarmee de uitlezing verhoogd/verlaagd kan worden)

- binnentemperatuur (+/- 5°C)

- luchtvochtigheid binnen (+/- 9%)

- buitentemperatuur (+/- 5°C)

- luchtvochtigheid buiten (+/- 9%)

- luchtdruk (+/- 10hpa)

- windrichting (0-360 booggraden)

- windsnelheid (50% - 150%)

- regenhoeveelheid (50% - 150%)

1. gebruik de toetsen + en - om de uitlezing te verhogen of verlagen
2. druk kort op toets LIGHT/SNOOZE om terug te keren naar de ruststand van het display

Door deze instructie te herhalen maar bij stap 2 op toets ALARM te drukken, wordt de uitlezing teruggezet naar de fabrieksinstelling.

Alle in dit hoofdstuk genoemde en getoonde wachtwoorden en

ID-codes zijn voorbeelden en dienen alleen ter illustratie.

De screenshots zijn van Android, niet van iOS.

8.1 Introductie:

Het is mogelijk om de meetgegevens van dit weerstation te uploaden naar de website van Weather Underground (Wunderground). Deze gegevens worden dan samengevoegd met de meetgegevens van andere weerstations in de buurt waardoor een zeer nauwkeurig weerbeeld ontstaat. Tevens worden uw meetgegevens door Wunderground bewaard en met uw persoonlijke account kunnen de gegevens op het scherm van uw computer of smartphone in diagram of grafiekvorm weergegeven worden.

8.2 Weerstation registreren:

1. Zorg ervoor dat uw mobiel aangemeld is op uw eigen WiFi-netwerk.
2. Download de applicatie "WS View" via de Google Play Store of Apple App Store.
3. Open de WS View applicatie.
4. Voor Android: Druk op Toestaan als dit wordt gevraagd.

Voor iOS: Druk op de drie streepjes linksboven in de hoek. Druk daarna op Configure New Device.

Algemeen: Kies in de lijst van producten het bovenstaande weerstation WS-5500. Druk vervolgens op Next.

1. Plaats de adapter in de binnen-unit en in het stopcontact. Houd daarna 4 seconden tegelijkertijd de toetsen WIND+ en PRESSURE- vast op het display van de binnen-unit (1). Het WiFi-icoon en 'M--B'-icoon op het display van de binnen-unit zullen beginnen met knipperen (2), dit wil zeggen dat de binnen-unit aan het zoeken is naar toegang tot uw router.

2 5:08 5.17 29.3.56 00:02 28.2.12 1.1989 00

1

1. Vink op uw telefoon of tablet onderaan in het scherm het vinkje Completed operation aan. Druk daarna op Next.

OK Configuration Options Next Description: Windows Not App 5.0 2.0 1.0 Model 3 Model 4 Model 5 Model 6 Model 7 Model 8 Model 9 Model 10 Model 11 Model 12 Model 13 Model 14 Model 15 Model 16 Model 17 Model 18 Model 19 Model 20 Model 21 Model 22 Model 23 Model 24 Model 25 Model 26 Model 27 Model 28 Model 29 Model 30 Model 31 Model 32 Model 33 Model 34 Model 35 Model 36 Model 37 Model 38 Model 39 Model 40 Model 41 Model 42 Model 43 Model 44 Model 45 Model 46 Model 47 Model 48 Model 49 Model 50 Model 51 Model 52 Model 53 Model 54 Model 55 Model 56 Model 57 Model 58 Model 59 Model 60 Model 61 Model 62 Model 63 Model 64 Model 65 Model 66 Model 67 Model 68 Model 69 Model 70 Model 71 Model 72 Model 73 Model 74 Model 75 Model 76 Model 77 Model 78 Model 79 Model 80 Model 81 Model 82 Model 83 Model 84 Model 85 Model 86 Model 87 Model 88 Model 89 Model 90 Model 91 Model 92 Model 93 Model 94 Model 95 Model 96 Model 97 Model 98 Model 99 Model 100

Map1 Map2 Map3 Map4 Map5 Map6 Map7 Map8 Map9 Map10 Map11 Map12 Map13 Map14 Map15 Map16 Map17 Map18 Map19 Map20 Map21 Map22 Map23 Map24 Map25 Map26 Map27 Map28 Map29 Map30 Map31 Map32 Map33 Map34 Map35 Map36 Map37 Map38 Map39 Map40 Map41 Map42 Map43 Map44 Map45 Map46 Map47 Map48 Map49 Map50 Map51 Map52 Map53 Map54 Map55 Map56 Map57 Map58 Map59 Map60 Map61 Map62 Map63 Map64 Map65 Map66 Map67 Map68 Map69 Map70 Map71 Map72 Map73 Map74 Map75 Map76 Map77 Map78 Map79 Map80 Map81 Map82 Map83 Map84 Map85 Map86 Map87 Map88 Map89 Map90 Map91 Map92 Map93 Map94 Map95 Map96 Map97 Map98 Map99 Map100

1. Voor Android: Druk bij SSID op Scan. Kies uit de lijst uw eigen WiFi-netwerk. Typ bij Password het bijbehorende wachtwoord in. Voor iOS: Vul het wachtwoord van uw WiFi-netwerk in. Algemeen: Druk daarna op Next.

1. Voor iOS: Druk op de home-button van uw toestel. Ga naar uw WiFi-instellingen van uw telefoon en selecteer EasyWeather-WIFIxxxx. Sluit de instellingen en ga terug naar de WS View app. De App gaat nu opzoek naar het weerstation.

Voor Android: De App gaat nu opzoek naar het weerstation.

Algemeen: Wacht even tot het ecowitt.net scherm wordt weergegeven. Druk in het ecowitt.net scherm op Next. Hierna verschijnt het Wunderground scherm.

Voor iOS: Het netwerk zal automatisch terug worden gezet naar uw eigen netwerk.

)

1) U heeft nog geen account op Wunderground.com.

Algemeen: Druk op Register at Wunderground.com en maak een Wunderground account aan. Typ uw email adres in, maak een wachtwoord aan, geef uw weerstation een naam en druk op Current GPS Location.

Voor iOS: Sta toe dat de app WS View toegang krijgt tot uw locatie.

Algemeen: Accepteer de gebruikersvoorwaarden en druk op Register.

Er is nu een Station ID en Station Password voor u aangemaakt. Onthoud deze goed voor toekomstig gebruik. Druk op Back.

Voor Android: Druk in het pop-up scherm op OK. Uw Station ID en Station Key zullen dan automatisch worden ingevuld in de app. Voor iOS: Druk linksboven in de hoek op Upload.

Algemeen: Druk op Save. Een pop-up schermpje met Success verschijnt in beeld. Druk op Next.

Algemeen: Druk in het scherm van Weathercloud op Next. Voor Android: Druk in het scherm WeatherObservationWebsite op Finish.

Voor iOS: Druk in het scherm WeatherObservationWebsite linksboven in de hoek op Device List.

Algemeen: U keert nu terug naar het overzicht van de verschillende apparaten.

2) U heeft al een account op Wunderground.com.

Algemeen: Als u al een Station ID en Station Key heeft, verschijnen deze in beeld. Druk op Save. Een pop-up schermpje met Success verschijnt in beeld. Druk vervolgens op Next.

Login BANANA BANANA BANANA Password: BANANA Password of Webpage: www.banana.net BANANA

Login Microsoft Teams Microsoft Teams Login Microsoft Teams Login Microsoft Teams Login Microsoft Teams Login Microsoft Teams Login Microsoft Teams Login Microsoft Teams Login Microsoft Teams Login Microsoft Teams Login Microsoft Teams Login Microsoft Teams Login Microsoft Teams Login Microsoft Teams Login Microsoft Teams Login Microsoft Teams Login Microsoft Teams Login Microsoft Teams Login Microsoft Teams Login Microsoft Teams Login Microsoft Teams Login Microsoft Teams login

Algemeen: Druk in het scherm van Weathercloud op Next.

Voor Android: Druk in het scherm WeatherObservationWebsite op Finish.

Voor iOS: Druk in het scherm WeatherObservationWebsite linksboven in de hoek op Device List.

Algemeen: U keert nu terug naar het overzicht van de verschillende apparaten.

U kunt nu via WU StationID uw eigen weerstation bekijken. Druk op een WU StationID om naar de gegevens van uw weerstation te gaan.

Voor Android: Druk op Menu linksboven in het scherm.

Voor iOS: Druk op de 3 streepjes linksboven in het scherm.

Algemeen: Via Device List kunt u al uw apparaten inzien. Druk op het gewenste apparaat om de gegevens in te zien of de instellingen aan te passen.

Apparaat toevoegen aan Weather Underground ID

Voor Android: Druk op Menu linksboven in het scherm. Voor iOS: Druk op de 3 streepjes linksboven in het scherm.

Algemeen: Druk in het menu op Manage WU Stations. Druk op Add WU Station ID of ADD. Hier kunt u een Station ID toevoegen om de gegevens van dat weerstation makkelijk te bekijken.

Apparaat verwijderen van Weather Underground ID

Voor Android: Druk op Menu linksboven in het scherm. Voor iOS: Druk op de 3 streepjes linksboven in het scherm. Algemeen: Druk in het menu op Manage WU Stations. Hier ziet u een lijst met alle aangemelde Station ID's. Druk op Delete om het gewenste weerstation uit de lijst te verwijderen.

Er verschijnt een pop-up scherm met de vraag of u zeker weet of u het weerstation wilt verwijderen. Druk op OK. Uw weerstation is nu succesvol van Weatherground verwijderd.

Configure a New Device Sensor L100 Wt 000000000 Properties: Wt36, Pseudogridgmental Configure Wt 00000000 Configure Utility

Add User ID: 100000000 Add User ID: 100000000 Add User ID: 100000000 Add User ID: 100000000 Add User ID: 100000000 Add User ID: 100000000 Add User ID: 100000000 Add User ID: 1000 Add User ID: 1000 Add User ID: 1000 Add User ID: 1000 Add User ID: 1000 Add User ID: 1000 Add User ID: 1000 Add User ID: 1000 Add User ID: 1000 Add User ID: 1000 Add User ID: 2568888888 Add User ID: 2568888888 Add User ID: 2568888888 Add User ID: 2568888888 Add User ID: 2568888888 Add User ID: 2568888888 Add User ID: 2568888888 Add User #349733333333333333333333333333333333333333333333333333333333333333333333333333333

Voor Android: Druk op Menu linksboven in het scherm. Voor iOS: Druk op de 3 streepjes linksboven in het scherm. Algemeen: Druk in het menu op Unit Settings om de eenheden naar wens aan te passen. Android: Druk daarna op Save of pijltje terug.

1 PM OST DATE 88:00 38.00 INDOOR 88 % INDOOR 88 % PRESSURE ABS REL. high temping 188.8.8 AVERAGE 3 24+0+24+0+24 UVI EXTREME VERY HIGH HIGH MODERATE LOW LIGHT 8% Clear WIND 18.8.8 INDOOR INDOOR INDOOR INDOOR INDOOR INDOOR INDOOR INDOOR INDOOR INDOOR INDOOR INDOOR INDOOR INDOOR INDOOR INDOOR INDOOR INDOOR INDOOR INDOOR INDOOR INDOOR INDOOR INDOOR INDOOR INDOORD INDOORD INDOORD INDOORD INDOORD INDOORD INDOORD INDOORD INDOORD INDOORD INDOORD INDOORD INDOORD INDOORD INDOORD INDOORD INDOORD INDOORD INDOORD INDOORD INDOORD INDOORD INDOORD INDOORD INDOORD INDOORM INDOORM INDOORM INDOORM INDOORM INDOORM INDOORM INDOORM INDOORM INDOORM INDOORM INDOORM INDOORM INDOORM INDOORM INDOORM INDOORM INDOORM INDOORM INDOORM INDOORM INDOORM INDOORM INDOORM INDOORM INDOFORM INDOORM INDOORM INDOORM INDOORM INDOORM INDOORM INDOORM INDOORM INDOORM INDOORM INDOORM INDOORM INDOORM INDOORM INDOORM INDOORM INDOORM INDOORM INDOORM INDOORM INDOORM INDOORM INDOORM INDOORM

DET 4 TUE 5:08 5.17 INDOOR 29.6 > 56 % PRESSURE 100.92 OUTDOOR 28.2 > 72 % WIND MAX/min Rainer 1 LOW 19.89 RATE 0.0 MINIMUM 0.0 SET TEMP RAIN WIND PRESSURE ALARM MAX/MIN LIGHT SINCOOL 14

15 17 17 18 16 16

Hesdo, Australiëlaan 1

5232 BB, 's-Hertogenbosch

The Netherlands
