GEBRUIKSAANWIJZING WS5400 ALECTO

Dit symbool vertegenwoordigt een waarschuwing. Om veilig gebruik te waarborgen, moeten de instructies in deze documentatie te allen tijde worden opgevolgd. Dit symbool wordt gevold door een tip voor de gebruiker.

Hartelijk bedankt voor het kiezen van het Alecto WS5400 7-in-1 weerstation. De WS5400 heeft een WiFi-module en is compatibel met het Smartlife-platform. De buiteneenheid is een 7-in-1 station voor het registreren van temperatuur, luchtvochtigheid, windsnelheid, windrichting, neerslag, UV-straling en lichtintensiteit. De gegevens gemeten door de sensoren worden naar de weergave-eenheid gezonden. Via de Smartlife-app kunt u de weergegevens controleren die door de binnen- en buiteneenheden zijn verzameld. De WS5400 kan via het Smartlife-platform met duizenden andere intelligente producten verbinding maken en scenario's triggeren gebaseerd op realtime gegevens. De binneneenheid ontvangt de gemeten gegevens van de buiteneenheid is is ook voorzien van zijn eigen temperatuur-, vochtigheid- en druksensor. De gemeten gegevens worden op een duidelijke en ordelijke wijze weergegeven. Opmerking: Deze gebruikshandleiding bevat nuttige informatie over het juiste gebruik en onderhoud van dit product. Lees deze handleiding volledig door om alle functies goed te begrijpen en weten te gebruiken, en bewaar de instructies voor toekomstig gebruik.4

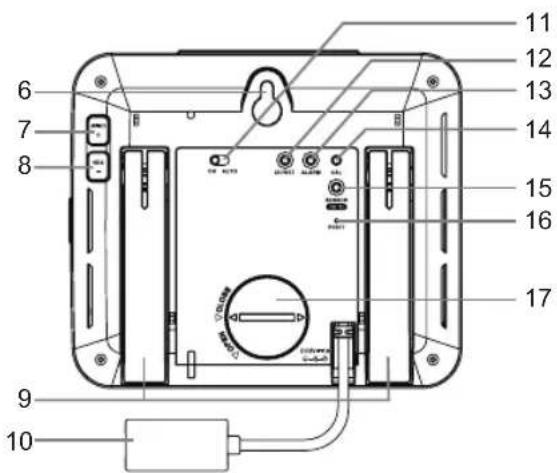

6. Gat voor wandmontage

11. ON-/AUTO-schuifschakelaar

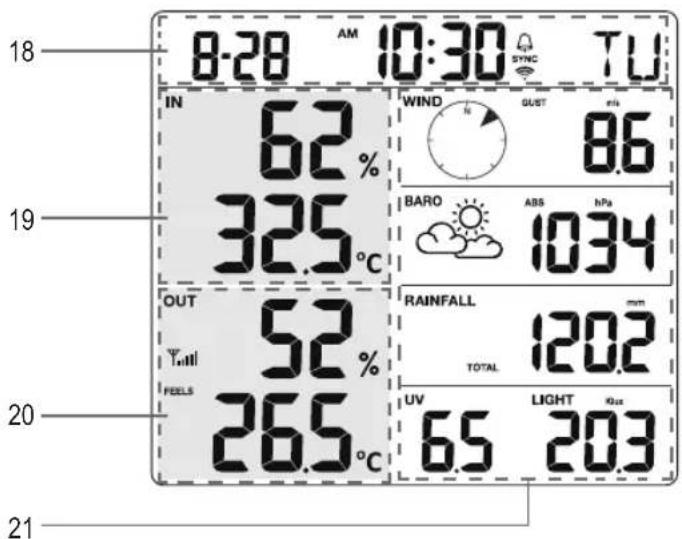

19. Binnentemperatuur & -vochtigheid

20. Buitentemperatuur & -vochtigheid

21. WIND, BARO, NEERSLAG, UV en lichtintensiteit

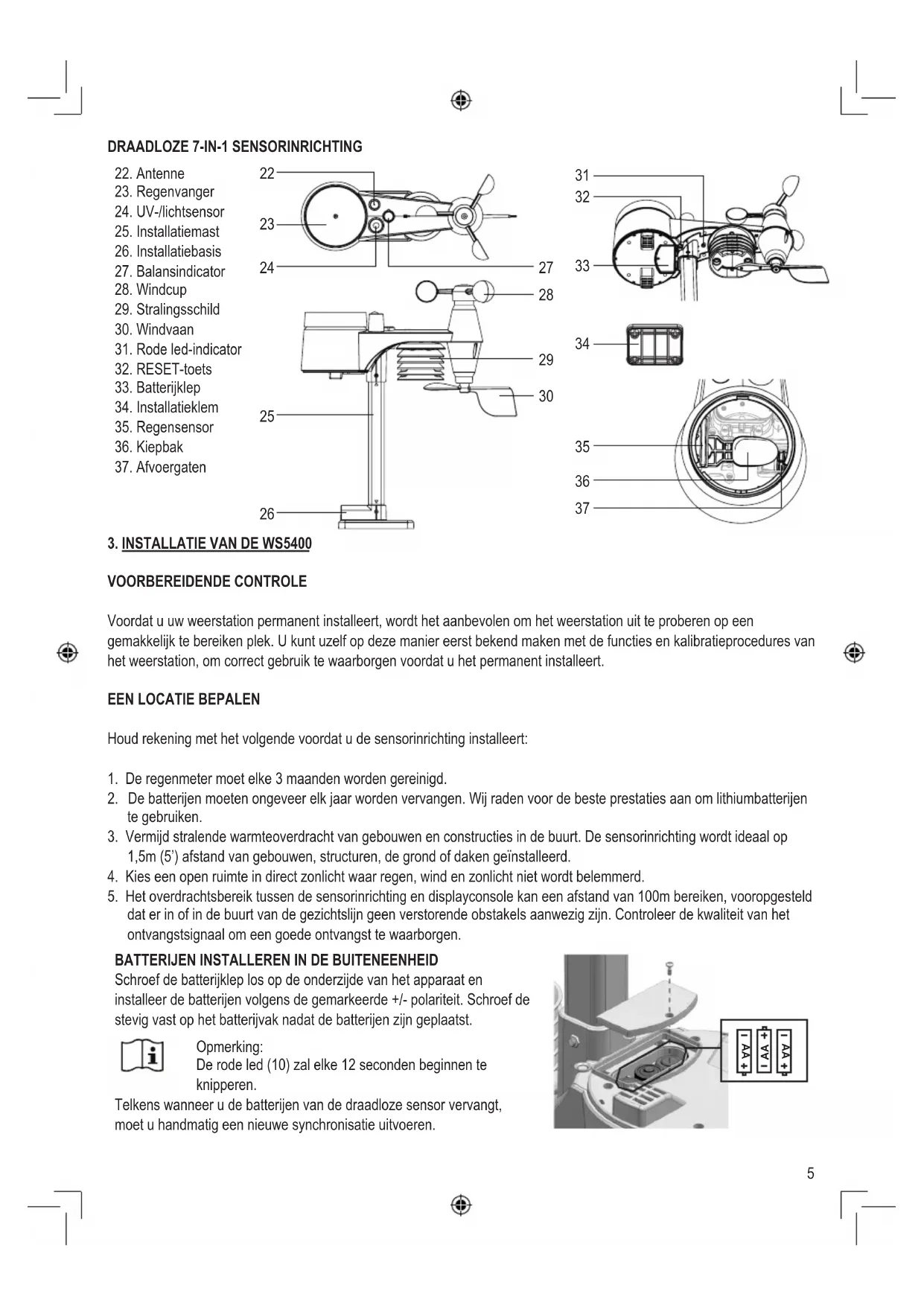

VOORBEREIDENDE CONTROLE Voordat u uw weerstation permanent installeert, wordt het aanbevolen om het weerstation uit te proberen op een gemakkelijk te bereiken plek. U kunt uzelf op deze manier eerst bekend maken met de functies en kalibratieprocedures van het weerstation, om correct gebruik te waarborgen voordat u het permanent installeert.

Houd rekening met het volgende voordat u de sensorinrichting installeert:

1. De regenmeter moet elke 3 maanden worden gereinigd.

2. De batterijen moeten ongeveer elk jaar worden vervangen. Wij raden voor de beste prestaties aan om lithiumbatterijen

3. Vermijd stralende warmteoverdracht van gebouwen en constructies in de buurt. De sensorinrichting wordt ideaal op

1,5m (5’) afstand van gebouwen, structuren, de grond of daken geïnstalleerd.

4. Kies een open ruimte in direct zonlicht waar regen, wind en zonlicht niet wordt belemmerd.

5. Het overdrachtsbereik tussen de sensorinrichting en displayconsole kan een afstand van 100m bereiken, vooropgesteld

dat er in of in de buurt van de gezichtslijn geen verstorende obstakels aanwezig zijn. Controleer de kwaliteit van het ontvangstsignaal om een goede ontvangst te waarborgen.

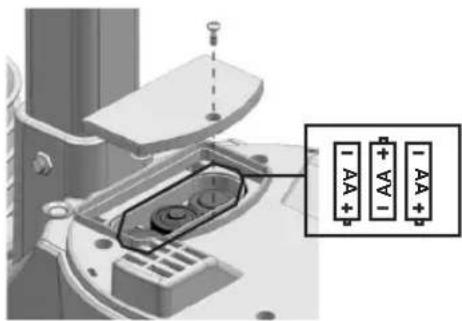

BATTERIJEN INSTALLEREN IN DE BUITENEENHEID

Schroef de batterijklep los op de onderzijde van het apparaat en installeer de batterijen volgens de gemarkeerde +/- polariteit. Schroef de stevig vast op het batterijvak nadat de batterijen zijn geplaatst. Opmerking: De rode led (10) zal elke 12 seconden beginnen te knipperen. Telkens wanneer u de batterijen van de draadloze sensor vervangt, moet u handmatig een nieuwe synchronisatie uitvoeren.

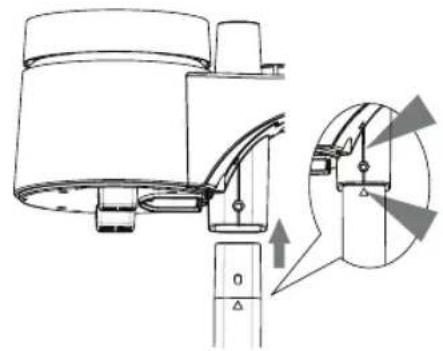

1. Steek de bovenzijde van de mast in het vierkante gat van de

weersensor. Zorg ervoor de mast en sensorindicator goed op elkaar te passen.

2. Plaats de moer in het zeskantgat op de sensor, steek

vervolgens de schroef in de andere zijde en draai aan met een schroevendraaier.

3. Steek de andere zijde van de mast in het vierkante gat van de

plastic steun. Pas de mast en steunmarkering goed op elkaar.

4. Plaats de moer in het zeskantgat op de sensor, steek

vervolgens de schroef in de andere zijde en draai aan met een schroevendraaier.7

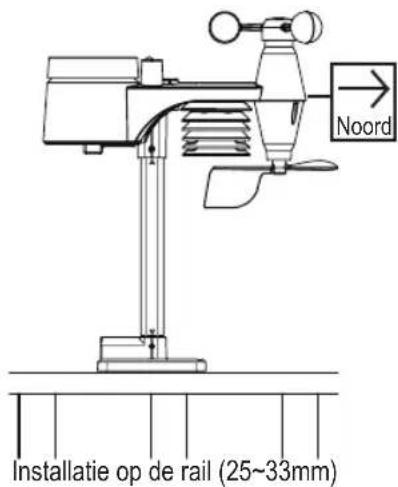

5. Installeer de draadloze binneneenheid

met het windmetereinde gericht op het noorden, zodat de windvaan de juiste kant op wijst. Installatie op mast (mastdiameter 25~33mm) Installatie op de rail (25~33mm) Noord

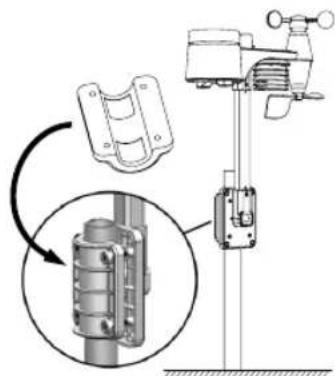

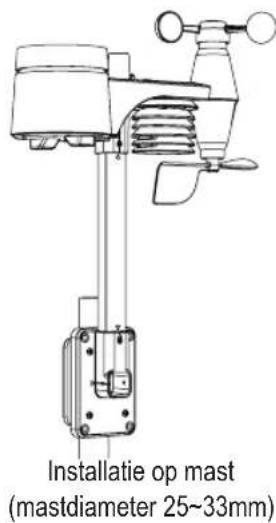

6. Bij montage op de mast.

Gebruik de meegeleverde schroeven om de verticaal geïnstalleerde installatiesteun en de inbegrepen klem vast te zetten op de paal/mast. Installeer de draadloze WS5400-buitensensor minstens 1,5m boven de grond voor betere en nauwkeurigere windmetingen. Installeer de draadloze WS5400-buitensensor zo waterpas mogelijk voor nauwkeurige regen- en windmetingen. Installeer de draadloze WS5400-buitensensor met de windsensoren gericht op het noorden. Zie punt 5 van ‘de installatiemast installeren’. Selecteer een open plek binnen het bereik van de display

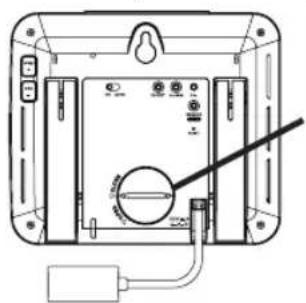

BATTERIJEN INSTALLEREN IN DE BINNENEENHEID

De back-upbatterij verstrekt stroom aan de console zodat de kloktijd en datum, max./min. registraties en kalibratiewaarde niet verloren gaan. Stap 1 Stap 2 Stap 3 Verwijder de batterijklep van de console met een muntje Installeer een nieuwe CR2032-knoopcelbatterij Plaats de batterijklep terug De back-upbatterij wordt als back-upvoeding gebruikt voor: Tijd & datum, max./min. registraties en kalibratiewaarde. Het ingebouwde geheugen is een back-up voor: verbindingsinstellingen. Verwijder altijd de back-upbatterij als u het apparaat een tijdje niet zult gebruiken. Houd er rekening meer dat zelfs wanneer het apparaat niet wordt gebruikt, bepaalde instellingen zoals de klok, kalibratie en registraties in het geheugen nog steeds de back-upbatterij verbruiken.8

DE DISPLAY VAN STROOM VOORZIEN

1. Sluit de stroomadapter aan om de console van stroom te voorzien.

2. Zodra de console inschakelt, worden alle segment van de LCD weergegeven.

3. De console zal de toegangspuntmodus en de synchronisatiemodus voor de sensor automatisch openen.

DE BINNEN- EN BUITENEENHEID HANDMATIG SYNCHRONISEREN

Druk eenmaal op de toets [ Sensor / Wi-Fi ] van de console om de synchronisatiemodus voor de sensor te openen (het kanaalnummer knippert) en de console zal alle eerdere gekoppelde sensoren opnieuw registreren. Telkens wanneer u de batterijen van de draadloze sensor vervangt, moet u handmatig een nieuwe synchronisatie uitvoeren.

1. Vervang alle batterijen in de sensor door nieuwe batterijen.

2. Druk op de toets [ Sensor / Wi-Fi ] van de console om de synchronisatiemodus te openen.

3. De console zal de sensor opnieuw registreren nadat de batterijen zijn vervangen (ongeveer 1 minuut).

DE SENSORVERBINDING VERBREKEN

U kunt elke gewenste sensor handmatig uit de console wissen.

1. Druk op de toets [ CH / SET ] totdat de display de geselecteerde sensor weergeeft.

1. De consoledisplay toont de signaalsterkte van de draadloze sensor(en) volgens de tabel hieronder:

Signaalsterkte van de 7-in-1 buitensensor Signaalsterkte van de 7-in-1 buitensensor Geen signaal Zwak signaal Goed signaal

2. Als het signaal verloren is geraakt en niet binnen 15 minuten wordt hersteld, zal het signaalpictogram verdwijnen. De

temperatuur en vochtigheid worden als “Er” weergegeven voor het corresponderende kanaal. 3. Als het signaal niet binnen 48 uur wordt hersteld, zal de weergave “Er” permanent aanwezig blijven. U dient in dit geval de batterijen te vervangen en vervolgens op de toets [ Sensor / Wi-Fi] te drukken om de sensor weer te koppelen.

HARDE RESET NAAR FABRIEKSWAARDEN

Binnenweergave-eenheid U kunt de console resetten en opnieuw starten door eenmaal op de toets [ RESET ] te drukken of de back-upbatterij te verwijderen en de adapter vervolgens los te koppelen. Houd de toets [ RESET ] 6 seconden ingedrukt om de fabrieksinstellingen te herstellen en alle gegevens te wissen. Buitenweergave-eenheid Druk eenmaal op de toets [ RESET ] of verwijder de back-upbatterij om de buiteneenheid te resetten. Houd de toets [ RESET ] 6 seconden ingedrukt om de fabrieksinstellingen te herstellen en alle gegevens te wissen.9

4. WERKEN MET DE SMARTLIFE-APP

De console werkt met de Smart Life-app voor Android- en iOS-smartphones.

4. Volg de instructies om uw eigen account te creëren met gebruik van uw telefoonnummer of e-mail.

5. Het homescherm zal verschijnen zodra de accountregistratie is afgerond.

Er is geen registratiecode vereist als u voor de e-mailmethode kiest. De app kan zonder kennisgeving worden gewijzigd. U wordt mogelijk gevraagd om de app toegang tot uw locatie te verlenen. Hierdoor kan de app u algemene weersinformatie geven voor uw directe omgeving. De app zal echter nog steeds werken als u de toegang niet autoriseert.

aangegeven door het knipperen van AP en . Wanneer u de console voor het eerst inschakelt, zal deze automatisch de toegangspuntmodus geopend houden.

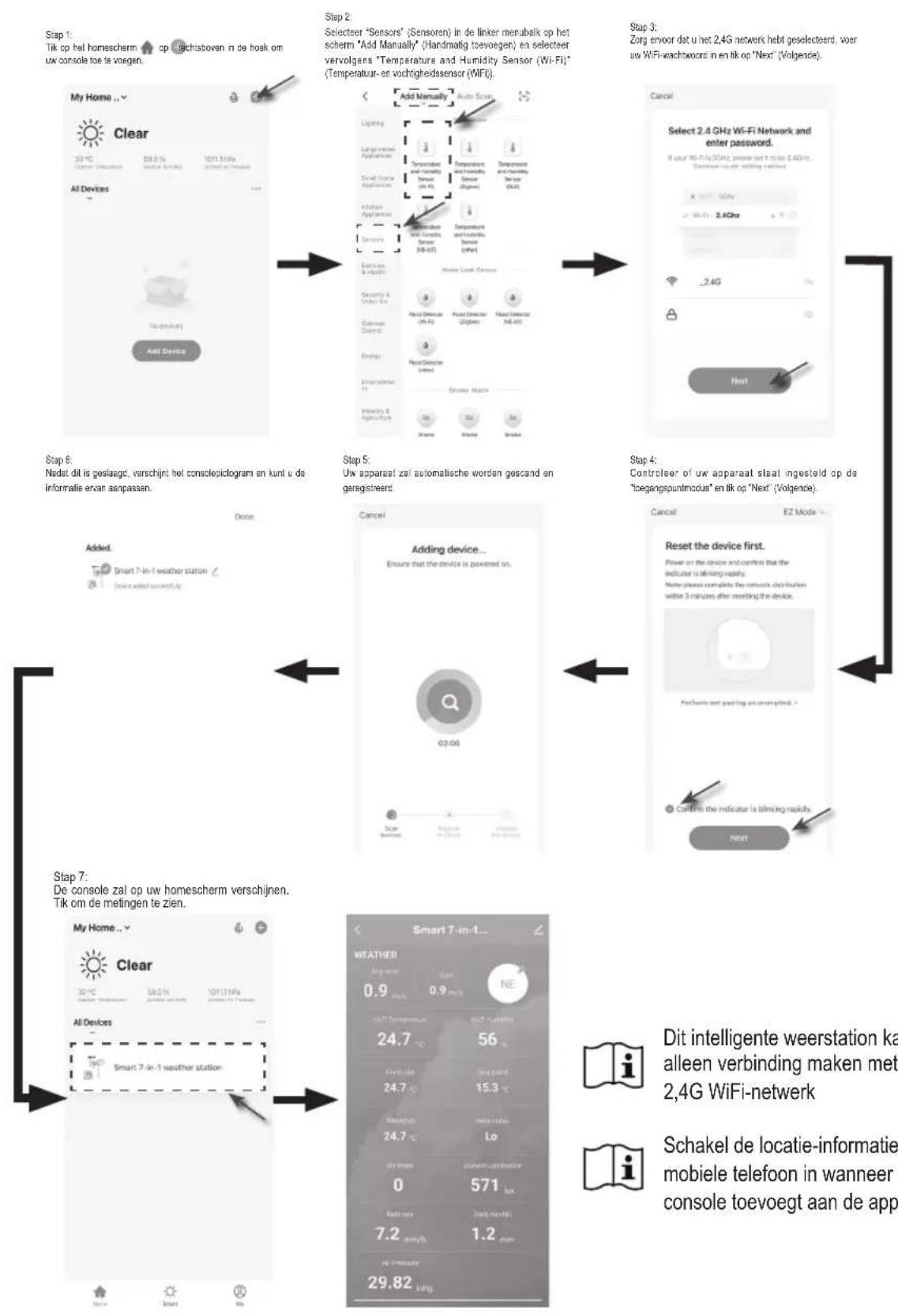

2. Open de Smart Life-app en volg de instructies in de app om het weerstation te verbinden met uw WiFi-netwerk.

3. De console zal de toegangspuntmodus automatisch afsluiten en de normale werking hervatten zodra de verbinding met

de WiFi-router is geslaagd. Smart Life voor Android / iPhone10 Stap 1: Tik op het homescherm op rechtsboven in de hoek om uw console toe te voegen. Stap 5: Uw apparaat zal automatische worden gescand en geregistreerd. Stap 6: Nadat dit is geslaagd, verschijnt het consolepictogram en kunt u de informatie ervan aanpassen. Stap 4: Controleer of uw apparaat staat ingesteld op de "toegangspuntmodus" en tik op "Next” (Volgende). Stap 3: Zorg ervoor dat u het 2,4G netwerk hebt geselecteerd, voer uw WiFi-wachtwoord in en tik op "Next” (Volgende). Stap 7: De console zal op uw homescherm verschijnen. Tik om de metingen te zien. Stap 2: Selecteer “Sensors” (Sensoren) in de linker menubalk op het scherm "Add Manually" (Handmatig toevoegen) en selecteer vervolgens "Temperature and Humidity Sensor (Wi-Fi)” (Temperatuur- en vochtigheidssensor (WiFi)). Dit intelligente weerstation kan alleen verbinding maken met een 2,4G WiFi-netwerk Schakel de locatie-informatie op uw mobiele telefoon in wanneer u uw console toevoegt aan de app.11

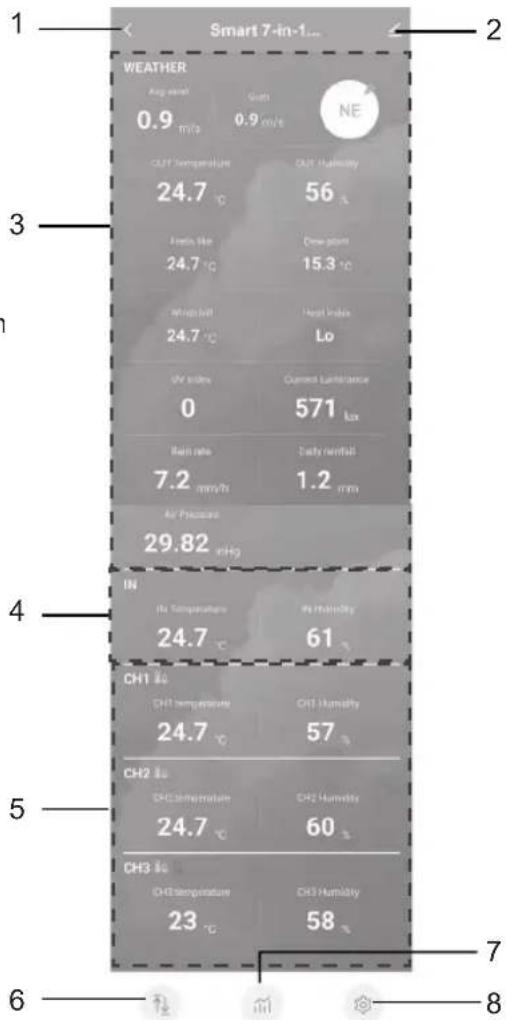

SCHERMOVERZICHT VAN SMARTLIFE WS5400

Het homescherm van het apparaat kan de BINNEN-, BUITEN en (CH) Kanaalmetingen weergeven en u kunt ook op de pictogrammen boven en onder op het scherm tikken om andere functies te openen.

1. Pictogram ‘Terug’ om terug te keren naar de app-homepagina

2. Pictogram ‘Apparaatbeheer’ voor geavanceerde functies en firmware-

3. Meetsectie BUITEN

4. Meetsectie BINNEN

5. Meetsectie KANAAL 1 ~ KANAAL 3 (wanneer meerdere sensoren zijn

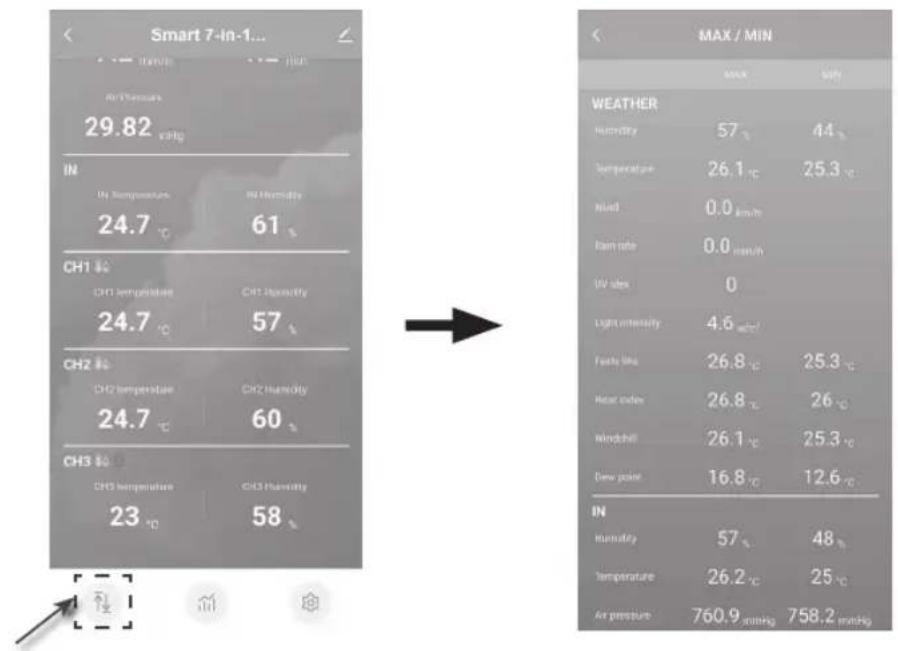

Tik op het pictogram MAX / MIN om de pagina met de max./min. registraties te openen.

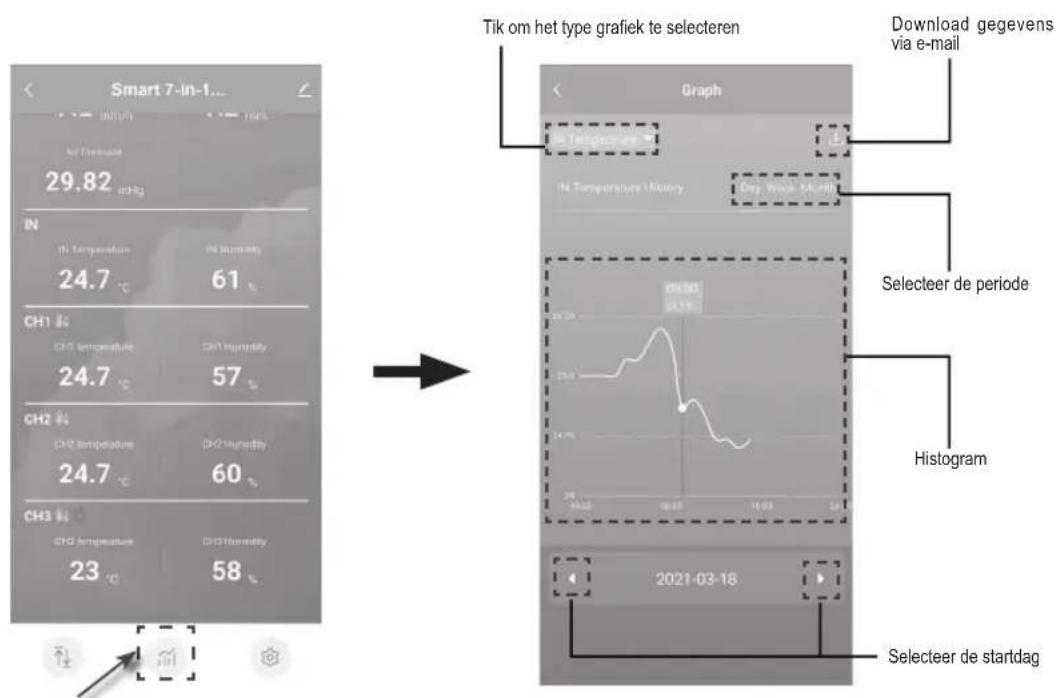

Tik op het histogrampictogram om de pagina met de historische grafiek te openen. Selecteer de periode Download gegevens via e-mail Histogram Selecteer de startdag Tik om het type graek te selecteren Druk op het pictogram Instellingen om het instellingsmenu te openen. Selecteer de regel met eenheden kies de gewenste standaard voor de weergave op de apparaatpagina’s van de app. Temperatuureenheid Windsnelheidseenheid Barometrische drukeenheid Eenheid neerslag/neerslagvolume Eenheid voor de lichtintensiteit13 AUTOMATIE MET ANDERE APPARATEN (IOT) DIE SMART LIFE GEBRUIKEN U kunt de Smart life-app gebruiken om de gegevens van de WS5400, zoals temperatuur en vochtigheid, als condities instellen om andere Smart Life-compatibele apparaten automatisch te regelen. Console Draadloze 7-in-1 sensor Smartstopcontacten Smartschakelaars Verwarming Luchtbevochtiger Ventilatoren Luchtontvochtiger Lampen Smart Life Dit kan worden ingesteld door meerdere scenario’s te creëren in de Smart life-app. Wanneer er aan een bepaalde conditie wordt voldaan, worden er acties getriggerd in andere intelligente producten die met Smart life werken. Stap 1: Tik op het pictogram " Smart" op het homescherm en volg de instructies om de conditie en taak in te stellen. Stap 2: Tik op het pictogram "

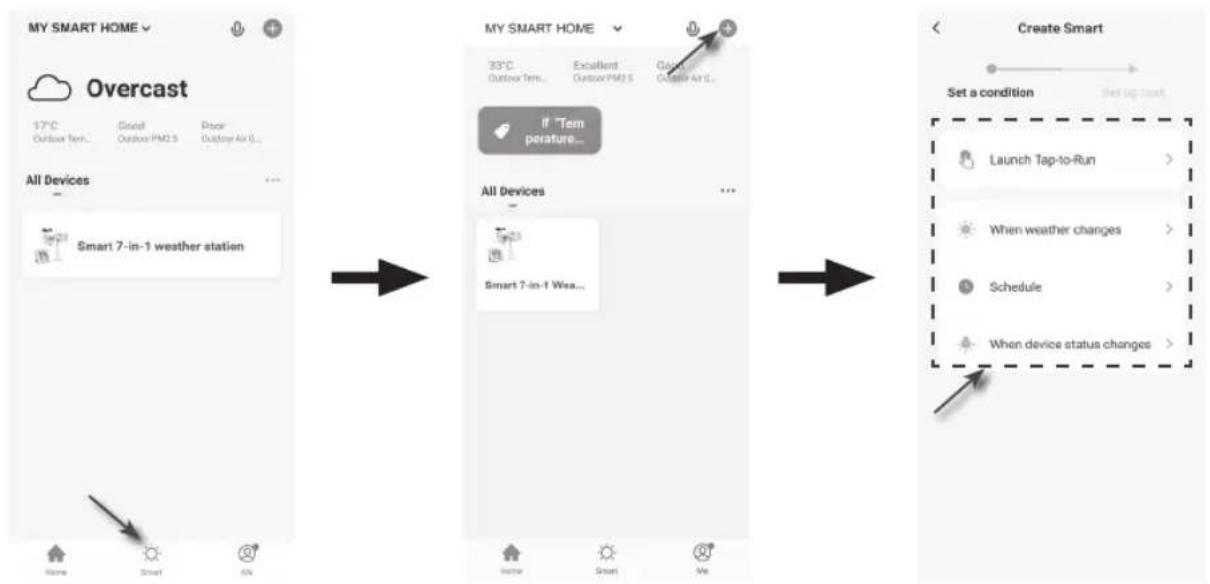

Stap 3: Tik op een van de onderstaande tags om een andere triggerconditie in te stellen. Taken vereist of uitgevoerd door apparaten van derden zijn voor het eigen risico en de keuze van de gebruiker.14

5. DE WS5400 (FIRMWARE) UPDATEN

De console kan via uw WiFi-netwerk worden geüpdate. Als er nieuwe firmware beschikbaar is, verschijnt er een notificatie of pop-upmelding op uw mobiele telefoon wanneer u de app opent. Volg de instructies in de app om de update uit te voeren.

1. De console zal tijdens de update de voortgangstatus als een percentage weergeven in het midden van het scherm.

Zodra de update is voltooid, zal het consolescherm resetten en terugkeren naar de normale modus.

2. Zorg ervoor de voeding niet te onderbreken tijdens de firmware-update.

3. Zorg er ook voor dat de WiFi-verbinding met uw console stabiel is.

4. Wanneer de update is gestart, dient u de console niet te gebruiken totdat de update is voltooid.

5. Instellingen en gegevens kunnen verloren gaan tijdens de update.

6. De console zal tijdens de firmware-update stoppen met het uploaden van gegevens naar de cloudserver. Zodra de

firmware-update is geslaagd, zal de console opnieuw verbinding maken met uw WiFi-router en de gegevens weer uploaden. Als de console geen verbinding kan maken met uw router, open dan de pagina SETUP om de instellingen opnieuw uit te voeren.

7. Als de firmware-update mislukt, houdt u de toetsen [ ALARM ] en [ CAL ] tegelijkertijd 10 seconden ingedrukt om de

originele versie te herstellen en de update opnieuw uit te voeren.

6. INSTELLINGEN & FUNCTIES VAN DE CONSOLE

Gebruik de instellingsmodus om de tijd, datum, meeteenheid en andere functies in te stellen. Gebruik de toetsen hieronder om het instellingsmenu te doorlopen, waarden te veranderen en veranderingen te bevestigen. Houd de toets [ CH / SET ] 2 seconden ingedrukt om de instellingsmodus te openen. Druk kort op de toets [ CH / SET ] om verder te gaan naar de volgende instellingsstap. Druk op de toets [ WIND / + ] of [ NDX / - ] om een waarde te veranderen. Houd de toets ingedrukt om sneller aan te passen. Houd de toets [ CH / SET ] 2 seconden ingedrukt om de instellingsmodus op elk gewenst moment af te sluiten. Deze console is ontworpen om automatisch de lokale tijd in te stellen door met uw lokale tijd te synchroniseren. Als u het apparaat offline wilt gebruiken, kunt u de tijd en datum handmatig instellen. Tabel met instellingen Stap Modus Instellingsprocedure 1 12-/24-uurs formaat Druk op de toets [ WIND / + ] of [ NDX / - ] om het formaat 12 of 24 uur te selecteren 2 Uur Druk op de toets [ WIND / + ] of [ NDX / - ] om de uren aan te passen 3 Minuut Druk op de toets [ WIND / + ] of [ NDX / - ] om de minuten aan te passen 4 Jaar Druk op de toets [ WIND / + ] of [ NDX / - ] om het jaar aan te passen 5 M-D/D-M formaat Druk op de toets [ WIND / + ] of [ NDX / - ] om "Maand / Dag" of "Dag / Maand" als weergaveformaat te kiezen 6 Maand Druk op de toets [ WIND / + ] of [ NDX / - ] om de maand aan te passen 7 Dag Druk op de toets [ WIND / + ] of [ NDX / - ] om de dag aan te passen15 Stap Modus Instellingsprocedure 8 Tijdsynchronisatie AAN/ UIT Druk op de toets [ WIND / + ] of [ NDX / - ] om de tijdsynchronisatiefunctie in of uit te schakelen Als u de tijd handmatig wilt instellen, moet u de tijdsynchronisatie instellen op UIT 9 Taal van de weekdag Druk op de toets [ WIND / + ] of [ NDX / - ] om een weergavetaal te selecteren voor de weekdagen 10 Temperatuureenheid Druk op de toets [ WIND / + ] of [ NDX / - ] om de temperatuureenheid te wisselen tussen ˚C en ˚F 11 Windsnelheidseenheid Druk op de toets [ WIND / + ] of [ NDX / - ] om de eenheid achtereenvolgens te veranderen: m/s km/u knopen mpu 12 Baro-eenheid Druk op de toets [ WIND / + ] of [ NDX / - ] om de eenheid achtereenvolgens te veranderen: hPa inHg mmHg 13 Neerslageenheid Druk op de toets [ WIND / + ] of [ NDX / - ] om de neerslageenheid te wisselen tussen mm en in 14 Eenheid voor de lichtintensiteit Druk op de toets [ WIND / + ] of [ NDX / - ] om de eenheid voor de lichtintensiteit achtereenvolgens te veranderen: Klux Kfc W/m². 15 Automatische kanaalwisseling Druk op de toets [ WIND / + ] of [ NDX / - ] om het automatisch wisselen van de kanalen in of uit te schakelen 16 7-in-1 sensorrichting Druk op de toets [ WIND / + ] of [ NDX / - ] om de hemisfeer te selecteren waar de sensor wordt gebruikt (bijv. de VS en Europese landen zijn ook "N", Australië is "S") De console zal de instellingsmodus automatisch afsluiten als er 60 seconden lang op geen toets wordt gedrukt.

DE ALARMTIJD INSTELLEN

1. Houd de toets [ ALARM ] in de normale tijdmodus 2 seconden ingedrukt totdat de uuraanduiding van het alarm knippert

om de instellingsmodus van de alarmtijd te openen.

2. Druk op de toets [ WIND / + ] of [ NDX / - ] om een waarde te veranderen. Houd de toets ingedrukt om sneller aan te

3. Druk nogmaals op de toets [ ALARM ] om de instellingswaarde te veranderen in de minuten, waarbij de

minuutaanduiding zal knipperen.

4. Druk op de toets [ WIND / + ] of [ NDX / - ] om de waarde van het knipperende cijfer te veranderen.

5. Druk op de toets [ ALARM ] om op te slaan en de instellingen af te sluiten.

6. Wanneer ingeschakeld, zal het pictogram aanwezig zijn op de LCD.

DE ALARMFUNCTIE ACTIVEREN

1. Druk in de normale modus op de toets [ ALARM ] om de alarmtijd 5 seconden lang

2. Wanneer de alarmtijd wordt weergegeven, drukt u nogmaals op de toets [ ALARM ]

om de alarmfunctie te activeren. Alarm uit Alarm aan Wanneer de klok de alarmtijd bereikt, zal de alarmfunctie worden geactiveerd. Het alarm kan op de volgende 4 manieren worden gestopt

1. Het alarm zal 2 minuten blijven klinken, vervolgens automatisch stoppen en geactiveerd blijven voor de volgende dag.

2. Druk op de toets [SNOOZE / CONTRAST] om de sluimermodus te openen en het alarm 5 minuten uit te stellen.

3. Houd de toets [SNOOZE / CONTRAST] 2 seconden ingedrukt om het alarm te stoppen en voor de volgende dag weer

4. Druk op de toets [ ALARM ] om het alarm te stoppen en voor de volgende dag weer te activeren.

TEMPERATUUR & LUCHTVOCHTIGHEID De temperatuur- en vochtigheidsmetingen worden weergegeven op de sectie buiten en binnen/kanaal. Als de meting lager is dan het meetbereik, zal “LO” worden weergegeven. Als de meting hoger is dan het meetbereik, wordt “HI” weergegeven.

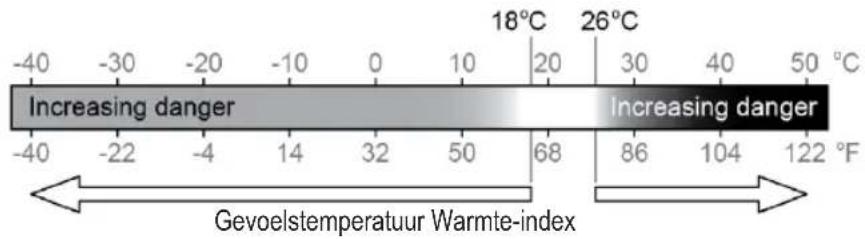

VOELT ALS, WARMTE-INDEX, GEVOELSTEMPERATUUR & DAUWPUNT

Voelt als, warmte-index, gevoelstemperatuur & dauwpunt kunnen worden bekeken in de temperatuursectie OUT. Druk in de normale modus op de toets [ NDX / - ] om de buitentemperatuur achtereenvolgens te wisselen: Buitentemperatuur Voelt als Warmte-index Gevoelstemperatuur Dauwpunt VOELT ALS De ‘voelt als’-temperatuur geeft aan hoe de buitentemperatuur zal aanvoelen. Dit wordt berekend door de gevoelstemperatuurfactor en warmte-index te combineren. Voor temperaturen binnen het bereik van 18,1 tot 25,9°C waar zowel de wind als vochtigheid minder belangrijk is in het beïnvloeden van de temperatuur, zal het apparaat de daadwerkelijk gemeten buitentemperatuur weergaven als de ‘voelt als’-temperatuur. Gevoelstemperatuur Warmte-index DAUWPUNT Het dauwpunt is de temperatuur waaronder waterdampen in de lucht bij constante luchtdruk in vloeibaar water condenseren in dezelfde verhouding als waarop ze verdampen. Het gecondenseerde water wordt dauw genoemd wanneer het zich op een solide oppervlak vormt. De dauwpunttemperatuur wordt bepaald door de temperatuur- en luchtvochtigheidsgegevens van de draadloze 7-in-1 sensor. WARMTE-INDEX De warmte-index die wordt bepaald door de temperatuur- en luchtvochtigheidsgegevens van de draadloze 7-in-1 sensor wanneer de temperatuur tussen 26 en 50°C (79 en 120°F) valt.

BEREIK VAN WARMTE-INDEX WAARSCHUWING UITLEG

27 tot 32°C (80 tot 90°F) Opgelet Kans op hitte-uitputting 33 tot 40°C (91 tot 105°F) Extreem opletten Kans op uitdroging door hitte 41 tot 54°C (106 tot 129°F) Gevaar Grote kans op hitte-uitputting ≥55°C (≥130°F) Extreem gevaar Enorm risico op uitdroging/zonnesteek GEVOELSTEMPERATUUR Een combinatie van de temperatuur- en windsnelheidsgegevens van de draadloze 7-in-1 sensor bepaalt de huidige gevoelstemperatuurfactor.17 WIND Indicator windrichting Meting van gemiddelde windsnelheid, windstoot, Beafort, windrichting

DE WINDWEERGAVEMODUS SELECTEREN

Druk in de normale modus op de toets [ WIND / + ] om te wisselen tussen de GEMIDDELDE windsnelheid, WINDSTOOT, windrichting en schaal van BEAUFORT (BFT). De schaal van Beaufort is een internationale schaal voor windrichtingen met een bereik van 0 (kalm) tot 12 (orkaankracht). Schaal van Beaufort Beschrijving Windsnelheid Omstandigheden op het land 0 Kalm < 1 km/u Kalm. Rook stijgt verticaal. < 1 mpu < 1 knoop < 0,3 m/s 1 Lichte lucht 1,1 ~ 5km/u Rookbeweging toont windrichting. Bladeren en windvanen blijven stil. 1 ~ 3 mpu 1 ~ 3 knopen 0,3 ~ 1,5 m/s 2 Lichte bries 6 ~ 11 km/u Wind voelbaar op blote huid. Bladeren ritselen Windvanen beginnen te bewegen. 4 ~ 7 mpu 4 ~ 6 knopen 1,6 ~ 3,3 m/s 3 Zachte bries 12 ~ 19 km/u Bladeren en kleine takjes bewegen continu, lichte vlaggen staan op. 8 ~ 12 mpu 7 ~ 10 knopen 3,4 ~ 5,4 m/s

Middelmatige bries 20 ~ 28 km/u Stof en los papier waait op. Kleine takken beginnen te bewegen. 13 ~ 17 mpu 11 ~ 16 knopen 5,5 ~ 7,9 m/s 5 Frisse bries 29 ~ 38 km/u Middelgrote takken bewegen. Kleine bomen in blad beginnen heen en weer te bewegen. 18 ~ 24 mpu 17 ~ 21 knopen 8,0 ~ 10,7 m/s 6 Sterke bries 39 ~ 49 km/u Grote takken in beweging. Geuit hoorbaar in hoogspanningskabels. Paraplu moeilijk te gebruiken. Lege klikobakken vallen om. 25 ~ 30 mpu 22 ~ 27 knopen 10,8 ~ 13,8 m/s 7 Hoge wind 50 ~ 61 km/u Gehele bomen in beweging. Met moeite tegen de wind in lopen. 31 ~ 38 mpu 28 ~ 33 knopen 13,9 ~ 17,1 m/s 8 Harde wind 62 ~ 74 km/u Sommige takjes breken af van bomen. Auto’s bewegen heen en weer op de weg. Met enorm veel moeite lopen 39 ~ 46 mpu 34 ~ 40 knopen 17,2 ~ 20,7 m/s 9 Krachtige wind 75 ~ 88 km/u Sommige takken breken af van bomen, en sommige kleine bomen blazen om. Constructie-/tijdelijke borden en barricades blazen om. 47 ~ 54 mpu 41 ~ 47 knopen 20,8 ~ 24,4 m/s18 Schaal van Beaufort Beschrijving Windsnelheid Omstandigheden op het land 10 Storm 89 ~ 102 km/u Bomen breken of vallen om, structurele schade waarschijnlijk. 55 ~ 63 mpu 48 ~ 55 knopen 24,5 ~ 28,4 m/s

Agressieve storm 103 ~ 117 km/u Grootschalige vegetatie- en structurele schade waarschijnlijk. 64 ~ 73 mpu 56 ~ 63 knopen 28,5 ~ 32,6 m/s 12 Orkaankracht ≥ 118 km/u Ernstige grootschalige vegetatie- en structurele schade. Vuil en losse voorwerpen waaien rond. ≥ 74 mpu ≥ 64 knopen ≥ 32,7m/s WEERSVOORSPELLING De ingebouwde barometer meet continu de atmosferische druk. Gebaseerd op de verzamelde gegevens, kan deze de weersomstandigheden voorspellen voor de komende 12~24 uur binnen een straal van 30~50km (19~31 mijl).

ZONNIG HALF BEWOLKT BEWOLKT REGENACHTIG

REGEN-/ STORMACHTIG SNEEUW De nauwkeurigheid van een algemene op druk gebaseerde weersvoorspelling is ongeveer 70 tot 75%. De weersvoorspelling geeft de weersomstandigheden aan voor de komende 12~24 uur en reflecteert mogelijk niet noodzakelijk de huidige situatie. De weersvoorspelling SNEEUW is niet gebaseerd op de atmosferische druk, maar op de buitentemperatuur. Wanneer de temperatuur lager is dan -3°C (26°F), zal het weerpictogram SNEEUW op de LCD verschijnen. BAROMETRISCHE DRUK De atmosferische druk is de druk op een willekeurige locatie op aarde veroorzaakt door het gewicht van de luchtkolom daarboven. Eén atmosferische druk verwijst naar de gemiddelde druk en zal geleidelijk verlagen naargelang de hoogteligging verhoogt. Meteorologen gebruiken barometers om de atmosferische druk te meten. Omdat variaties in atmosferische druk aanzienlijk worden beïnvloed door het weer, is het mogelijk om het weer te voorspellen door de veranderingen in druk te meten. Barometrische drukmeting Druk in de normale modus op de toets [ BARO ] om te wisselen tussen ABSOLUTE / RELATIEVE barometrische druk. De relatieve druk instellen:

1. Houd de toets [ BARO ] 2 seconden ingedrukt om de instellingsmodus van de relatieve druk te openen.

REGEN De neerslagweergavemodus selecteren Druk op de toets [ RAIN ] om te wisselen tussen:

1. DAGELIJKS - de totale hoeveelheid neerslag vanaf middernacht

2. WEKELIJKS - de totale hoeveelheid neerslag van de huidige

3. MAANDELIJKS - de totale hoeveelheid neerslag van de huidige

4. TOTAAL - de totale hoeveelheid neerslag sinds de laatste reset

5. VOLUME - het huidige neerslagvolume (gebaseerd op 10

minuten neerslaggegevens) Periode van neerslag en neerslagvolume Houd de toets [ Rain ] in de normale modus 6 seconden ingedrukt om alle neerslagregistratis te resetten. Zorg ervoor alle neerslagregistraties te resetten wanneer u uw draadloze 7-in-1 sensor op een andere locatie opnieuw installeert, om correcte gegevens te waarborgen. LICHTINTENSITEIT & UV-INDEX De gemeten UV-index en lichtintensiteit staan rechtsonder in de hoek van de display. De console kan in de geheugenmodus de dagelijkse MAX./MIN. registraties laten zien van de verschillende metingen. De MAX./MIN. registraties bekijken Druk in de normale modus op de toets [ MEM ] op de voorzijde om achtereenvolgens de registraties te controleren: MAX temperatuur binnen of huidig kanaal MIN temperatuur binnen of huidig kanaal MAX vochtigheid binnen of huidig kanaal MIN vochtigheid binnen of huidig kanaal MAX buitentemperatuur MIN buitentemperatuur MAX vochtigheid buiten MIN vochtigheid binnen MAX ‘voelt als’-temperatuur MIN ‘voelt als’-temperatuur MAX warmte-indextemperatuur MIN gevoelstemperatuur MAX dauwpunttemperatuur MIN dauwpunttemperatuur MAX gemiddelde windsnelheid MAX windstoot MAX Beaufort MAX relatieve barometrische druk MIN relatieve barometrische druk MAX absolute barometrische druk MIN absolute barometrische druk MAX neerslagvolume MAX UV-index, MAX lichtintensiteit. Druk vervolgens op de toets [ MEM ] om terug te keren naar de normale modus. U kunt ook op een andere toets drukken om de geheugenmodus te verlaten. Houd de toets [ MEM ] 2 seconden ingedrukt om de huidig weergegeven registratie te resetten.20 KALIBRATIE De console kan de weermetingen ook kalibreren:

1. Houd de toets [ CAL ] in de normale modus 2 seconden ingedrukt om de

kalibratiemodus te openen, zoals hier rechts weergegeven.

2. Druk op de toets [ CH / SET ] om achtereenvolgens de verschillende

parameter te selecteren: Binnentemperatuur Binnenvochtigheid Kanaaltemperatuur Kanaalvochtigheid Buitentemperatuur Buitenvochtigheid Windsnelheid Windrichting Absolute barometrische druk Neerslagvolume UV-niveau Lichtintensiteitsniveau.

3. Druk terwijl de meting knippert op de toets [ WIND / + ] of [ - ] om de

correctiewaarde aan te passen.

4. Wanneer dit is gebeurd, drukt u op [ CH / SET ] om verder te gaan met de

volgende kalibratie door stappen 2 - 3 hierboven te herhalen.

5. Druk eenmaal op de toets [ CAL ] om terug te keren naar de normale modus.

ACHTERGRONDLICHT Het achtergrondlicht van het hoofdapparaat kan worden aangepast door de [ ON / AUTO ]-schuifschakelaar te gebruiken en de gewenste helderheid te selecteren: Schuif naar de stand [ ON ] om het achtergrondlicht op normale helderheid in te stellen. Schuif naar de stand [ AUTO ] om de helderheid van het achtergrondlicht in te stellen volgens het omgevingslichtniveau.

HET CONTRAST INSTELLEN VAN DE LCD-DISPLAY

Druk in de normale modus op de toets [ SNOOZE / CONTRAST ] om het LCD-contrast aan te passen voor de beste weergave op de tafelsteun of wanneer gemonteerd aan de muur.

BATTERIJEN VERVANGEN Wanneer de ‘lage batterij’-indicator “ ” verschijnt in de sectie Out of CH van de LCD-display, betekent dit dat het batterijvermogen laag is van de draadloze 7-in-1 sensor of huidige kanaalsensor. Vervang de batterijen door nieuwe batterijen.21

Schroef de windvaan los en verwijder deze om te vervangen

1. Verwijder de rubberen dop en schroef los

2. Verwijder de windcup om te vervangen

2. Verwijder de regenvanger voorzichtig.

3. Reinig en verwijder vuil of insecten.

4. Installeer de regenvanger wanneer deze

schoon en geheel droog is.

• Voor nauwkeurige UV-metingen dient u de lens van de UV-sensor voorzichtig met een vochtig microvezeldoekje schoon te maken.

• De UV-sensor zal met verloop van tijd degraderen. U kunt de UV-sensor kalibreren met een UV-meter van goede kwaliteit. Zie de paragraaf Kalibratie hierboven voor meer informatie over het kalibreren van de UV-sensor.

DE HYGRO-/THERMOSENSOR REINIGEN

1. Verwijder de 2 schroeven op de onderzijde

van het stralingsschild.

2. Trek de 4 onderschilden er voorzichtig uit.

3. Verwijder voorzichtig al het vuil of de

insecten op de sensor en ventilator (laat de interne sensoren niet nat raken).

4. Reinig het schild met water om vuil of

insecten te verwijderen.

5. Installeer alle onderdelen weer wanneer

schoon en geheel droog. 9 PROBLEEMOPLOSSING Problemen Oplossing Vreemde of geen meting van regensensor

1. Controleer het afvoergat in de regenvanger.

2. Controleer de balansindicator.

Vreemde of geen meting van thermo-/hygrosensor

1. Controleer het stralingsschild.

2. Controleer de sensorbehuizing.

Vreemde of geen meting van windsnelheid en -richting

(signaal 1 uur lang verloren)

1. Plaats de console en 7-in-1 sensor dichter bij elkaar.

2. Zorg ervoor dat de console uit de buurt staat van andere elektronische

apparaten die de draadloze communicatie kunnen verstoren (tv’s, computers, magnetrons).

3. Als het probleem aanhoudt, kunt u zowel de console als de

7-in-1 sensor resetten. Te hoge meting van buitentemperatuur overdag Zorg ervoor dat de sensorinrichting zich niet te dicht bij warmtegenererende bronnen of constructies bevindt, zoals gebouwen, bestrating, muren of airconditionings. Er kan ‘s nachts wat condensatie vormen onder de UV-sensor Dit verdwijnt wanneer de temperatuur stijgt onder de zon en heeft geen effect op de prestaties van het apparaat. Geen WiFi-verbinding 1. Controleer het WiFi-symbool op de display, deze dient altijd te branden.

2. Zorg ervoor het apparaat te verbinden met de 2,4G band en niet de 5G

band van uw WiFi-router. Onnauwkeurige temperatuur of luchtvochtigheid

1. Plaats uw console of sensor niet in de buurt van warmtebronnen

2. Als de sensor nog steeds onnauwkeurig is, kunt u de waarde

aanpassen in de kalibratiemodus.22

Binnenconsole Algemene specicaties Afmetingen (B x H x D) 130 x 112 x 27,5mm (5,1 x 4,4 x 1,1 inch) Gewicht 220g (met batterijen) Hoofdvoeding DC 5V, 1A adapter Back-upbatterij CR2032 (niet inbegrepen) Bereik bedrijfstemperatuur -5 ~ 50˚C Bereik bedrijfsvochtigheid 10~90% RH Ondersteunende sensoren - 1 draadloze 7-in-1 sensor (inbegrepen) RF-frequentie (Afhankelijk van landversie) 868Mhz (EU- of VK-versie) / Specicaties tijdgerelateerde functies Tijdweergave UU: MM Uurformaat 12 uur AM / PM of 24 uur Datumweergave DD / MM of MM / DD Methode voor tijdsynchronisatie Via de server om de lokale tijd te krijgen op de locatie van de console Taal van de weekdag EN / DE / FR / ES / IT / NL / RU BAROMETER Barometereenheid hPa, inHg en mmHg Nauwkeurigheid (700 ~ 1100hPa ± 5hPa) / (540 ~ 696hPa ± 8hPa) (20,67 ~ 32,48inHg ± 0,15inHg) / (15,95 ~ 20,55inHg ± 0,24inHg) (525 ~ 825mmHg ± 3,8mmHg) / (405 ~ 522mmHg ± 6mmHg) typische bij 25°C (77°F) Resolutie 1 hPa / inHg is 2 decimalen / mmHg is 1 decimaal Binnentemperatuur Temperatuureenheid °C en °F Nauwkeurigheid <0°C of >40°C ± 2°C (<32°F of >104°F ± 3,6°F) 0~40°C ±1°C (32~104°F ± 1,8°F) Resolutie °C / °F (1 decimaal) Binnenvochtigheid Vochtigheidseenheid % Nauwkeurigheid 1 ~ 20% RH ± 6,5% RH @ 25°C (77°F) 21 ~ 80% RH ± 3,5% RH @ 25°C (77°F) 81 ~ 99% RH ± 6,5% RH @ 25°C (77°F) Resolutie 1% Buitentemperatuur Temperatuureenheid °C en °F Nauwkeurigheid 5,1 ~ 60°C ± 0,4°C (41,2 ~ 140°F ± 0,7°F) -19,9 ~ 5°C ± 1°C (-3,8 ~ 41°F ± 1,8°F) -40 ~ -20°C ± 1,5°C (-40 ~ -4°F ± 2,7°F) Resolutie °C / °F (1 decimaal)23 Buitenvochtigheid Vochtigheidseenheid % Nauwkeurigheid 1 ~ 20% RH ± 6,5% RH @ 25°C (77°F) 21 ~ 80% RH ± 3,5% RH @ 25°C (77°F) 81 ~ 99% RH ± 6,5% RH @ 25°C (77°F) Resolutie 1% Regen Neerslageenheid mm en in Eenheid neerslagvolume mm/u en in/u Nauwkeurigheid Groter dan +/- 7% of 1 keer kiepen Resolutie 0,4 mm (0,0157 in) Wind Windsnelheidseenheid mpu, m/s, km/u, knopen Bereik 0~112mpu, 50m/s, 180km/u, 97knopen Nauwkeurigheid (windsnelheid) < 5m/s: +/- 0,5m/s; > 5m/s: +/- 6% Resolutie (windsnelheid) 0,1 mpu of 0,1 knoop of 0,1 m/s Resolutie (windrichting) 16 of 360 graden UV-index Bereik 0~16 Resolutie 1 decimaal Lichtintensiteit Eenheid voor de lichtintensiteit Klux, Kfc en W/m² Bereik 0~200Klux Resolutie 2 decimalen WiFi-communicatiespecicaties Norm 802.11 b/g/n Bedrijfsfrequentie: 2,4GHz App-specicaties Ondersteunde apps - Tuya smart - Smart Life Ondersteund app-platform Android-smartphone iPhone Draadloos 7-in-1 buitenstation Afmetingen (B x H x D) 343,5 x 393,5 x 136mm (13,5 x 15,5 x 5,35in) geïnstalleerde montage Gewicht 757g (met batterijen) Hoofdvoeding 3 x type AA 1,5V batterijen (niet inbegrepen) (Lithiumbatterijen aanbevolen) Weergegevens Temperatuur, vochtigheid, windsnelheid, windrichting, neerslag, UV en lichtintensiteit RF-overdrachtsbereik 150m RF-frequentie (afhankelijk van landversie) 868Mhz (EU, VK) Overdrachtsinterval 60 seconden voor temperatuur en vochtigheid 12 seconden voor wind, regen, UV en lichtintensiteit Bedrijfsbereik -40 ~ 60°C (-40 ~ 140°F) Lithiumbatterijen vereist Bereik bedrijfsvochtigheid 1 ~ 99% RH24
