Producttype	Draadloos weerstation
Merk	Alecto
Model	WS-4700
Afmetingen binnenunit	130 x 100 x 25 mm
Gewicht binnenunit	180 g
Afmetingen buitensensor	65 x 45 x 120 mm
Gewicht buitensensor	80 g
Voeding binnenunit	2 AAA-batterijen (niet inbegrepen) of netadapter (niet inbegrepen)
Voeding buitensensor	2 AA-batterijen (niet inbegrepen)
Schermtype	LCD met achtergrondverlichting
Binnentemperatuur	0 °C tot 50 °C
Buitentemperatuur	-20 °C tot 60 °C
Binnenluchtvochtigheid	20% tot 95%
Buitenluchtvochtigheid	20% tot 95%
Transmissiebereik	Tot 100 m in open veld
Transmissiefrequentie	868 MHz
Hoofdfuncties	Binnen-/buitentemperatuur, luchtvochtigheid, weersverwachting (pictogrammen), radiogestuurde klok, alarm, kalender, maanfase, barometrische trend
Onderhoud en reiniging	Afnemen met een zachte, droge doek. Gebruik geen schurende middelen of oplosmiddelen.
Veiligheid	Niet blootstellen aan extreme temperaturen, overmatige vochtigheid of direct zonlicht. Buiten bereik van kinderen houden.
Reserveonderdelen en repareerbaarheid	De batterijen zijn door de gebruiker vervangbaar. Neem voor andere reparaties contact op met de klantenservice van Alecto.
Algemene informatie	2 jaar garantie. Gemaakt in China.

Veelgestelde vragen - WS-4700 ALECTO

Hoe installeer ik het Alecto WS-4700 weerstation?

Plaats de batterijen in de buitensensor en in de binnenunit. Plaats de sensor buiten, beschermd tegen directe weersinvloeden. De binnenunit zoekt automatisch naar het signaal. Raadpleeg de handleiding voor meer details.

Wat moet ik doen als de binnenunit de buitentemperatuur niet weergeeft?

Controleer of de batterijen in de sensor correct zijn geplaatst en of de sensor binnen 100 m van de binnenunit is. Druk op de 'TX'-knop van de sensor om een verzending te forceren. Als het probleem aanhoudt, reset dan beide apparaten.

Hoe stel ik de tijd en datum in op de WS-4700?

De tijd wordt automatisch ingesteld via het DCF-77 radiosignaal. Indien nodig kunt u deze handmatig instellen door op de 'SET'-knop te drukken en de instructies op het scherm te volgen.

Hoe interpreteer ik de pictogrammen voor weersverwachtingen?

Het apparaat toont pictogrammen op basis van variaties in luchtdruk: zon, gedeeltelijk bewolkt, bewolkt, regenachtig, sneeuw. Ze geven een trend voor de komende 12 tot 24 uur.

Waarom is de buitentemperatuur onjuist?

Zorg ervoor dat de buitensensor niet direct wordt blootgesteld aan zonlicht of warmtebronnen. Plaats hem niet in de buurt van een muur die warmte kan uitstralen. Afstand en obstakels kunnen ook de nauwkeurigheid beïnvloeden.

Hoe vervang ik de batterijen van het station en de sensor?

Voor de binnenunit: open het batterijvak aan de achterzijde en vervang de twee AAA-batterijen. Voor de buitensensor: open het vak en vervang de twee AA-batterijen. Gebruik goede kwaliteit alkalinebatterijen.

Wat betekent het maanfasepictogram?

Het maanfasepictogram geeft de huidige maanfase aan (nieuwe maan, eerste kwartier, volle maan, laatste kwartier) automatisch berekend op basis van de datum.

Hoe reset ik het weerstation?

Verwijder de batterijen uit de binnenunit en de sensor, wacht 30 seconden en plaats de batterijen terug. Het apparaat wordt gereset en zoekt naar het signaal.

Geeft het station druktrends weer?

Ja, het scherm toont een pijl die de barometrische trend aangeeft: stijgend, stabiel of dalend. Dit helpt bij het voorspellen van weersveranderingen.

Wat moet ik doen als het scherm onleesbaar is of vastloopt?

Verwijder de batterijen uit de binnenunit gedurende 10 seconden en plaats ze terug. Als het probleem aanhoudt, controleer dan of de batterijen nieuw zijn en het batterijvak schoon is.

GEBRUIKSAANWIJZING WS-4700 ALECTO

Hierbij verklaar ik, Commaxx, dat het type radioapparatuur Alecto WS-4700 conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: https://commaxx-certificates.com/doc/ws-4700_doc.pdf

MILIEU

Op het einde van de levenscyclus van het product mag u dit product niet bij het normale huishoudelijke afval gooien, maar moet u het naar een inzamelpunt brengen voor de recycling van elektrische en elektronische apparatuur.

Uitgewerkte batterijen niet weggooien maar inleveren bij uw plaatselijk depot voor Klein Chemisch Afval (KCA).

SYSTEEM STORING

Bij een vermeende systeemstoring dient u de batterijen uit de binnen-unit en uit de buiten-unit te nemen. Wacht nu enkele minuten en plaats de batterijen weer terug. Is hiermee de storing nog niet verholpen, neem dan contact op met de Alecto servicedienst via internet www.alecto.nl

GARANTIE

Op de Alecto WS-4700 heeft u een garantie van 24 MAANDEN na aankoop datum. Wij garanderen gedurende die periode de kosteloze herstelling van defecten ontstaan door materiaal- en constructiefouten. Een en ander ter uiteindelijke beoordeling van de importeur.

HOE TE HANDELEN:

Bemerkt u een defect, raadpleeg dan eerst deze gebruiksaanwijzing of de website van Alecto. Geven deze hieromtrent geen uitsluitsel, raadpleeg dan de leverancier van dit weerstation.

Bij een defect kunt u het weerstation, voorzien van een duidelijke klachtomschrijving en een gedateerde aankoopbon bij uw leverancier inleveren. Deze zal voor spoedige reparatie, resp. verzending naar de importeur zorg dragen.

DE GARANTIE VERVALT:

Bij ondeskundig gebruik, foutieve aansluiting, lekkende en/of verkeerd geplaatste batterijen, gebruik van niet originele onderdelen of toebehoren, verwaarlozing en bij defecten ontstaan door vocht, vuur, overstroming, blikseminslag en natuurrampen. Bij onbevoegde wijzigingen en/of reparaties door derden. Bij onjuist transport van het apparaat zonder geschikte verpakking en indien het apparaat niet vergezeld is van dit garantiebewijs en de aankoopbon.

ledere verdere aansprakelijkheid, met name voor eventuele gevolgschade, is uitgesloten.

1. INHOUDSOPGAVE

2. OVERZICHT

2.1 Binnenunit 4
2.2 Buitenunit ....5

3. INSTALLATIE

3.1 Voeding 5
3.2 Koppelen binnen-unit / buiten-unit....6
3.3 Plaatsen 6
3.4 Klok 7
3.5 Reset meetgegevens 7

4. GEBRUIKEN

4.1 Basis functions 8
4.2 Binnentemperatuur en luchtvochtigheid....9
4.3 Buitentemperatuur en luchtvochtigheid 9
4.4 Weersvoorspelling....9
4.5 Barometer (luchtdruk)....10
4.6 Regen....10
4.7 Wind (richting + snelheid)....11
4.8 Feels like / Wind chill / Heat index / Dewpoint....11
4.9 Displayverlichting 12

5. WEKKER

5.1 Introductie....12
5.2 Alarmtijd instellen 12
5.3 Alarmfunctie instellen 12
5.4 Werking 12

6. HISTORIE

6.1 Introductie....12
6.2 Historie inzien....12
6.3 Historie wissen....12

7. MAX-MIN ALARM

7.1 Introductie....13
7.2 Hi-Lo limieten instellen 13
7.3 Hi-Lo Alarmfunctie instellen....13
7.4 Werking 13

8. RELATIEVE LUCHTDRUK

8.1 Introductie....13
8.2 Instellen relatieve luchtdruk....13

9. PROBLEMEN EN OPLOSSINGEN ....13

10. ONDERHOUD

10.1 Regenmeter....14
10.2 Buitentemperatuur- en vochtigheidsensor....14

11. SPECIFICATIES....14

2. OVERZICHT

2.1 Binnenunit:

1. Toets SNOOZE / LIGHT:

sluimertoets in wekkerfunctie

tevens inschakelen displayverlichting

1. Displayscherm

(alles wat het display weergeeft wordt op de volgende pagina's beschreven)

1. Attentie-LED voor het MAX/MIN alarm

2. Toets HISTORY:

toont de gegevens van de afgelopen 24 uur

1. Toets MAX/MIN:

laat de minimum en maximum gemeten waarden zien, inclusief de tijd en de datum waarop deze waarde gemeten is

1. Toets ☐: toets 'regenval'

2. Toets 📋: toets 'barometer'

3. Toets 📐: toets 'wind'

4. Toets ✦: toets 'index'

1. Toets Ⓤ: klokinsteltoets.

2. Toets Ⓠ: wekkerinsteltoets

3. Toets 📋: alarminsteltoets

4. Toets v: omlaagtoets

5. Toets ∧: omhoogtoets

6. Schakelaar °C / °F: om de temperatuur weergave in te stellen op graden Celsius of graden Fahrenheit

7. Batterijcompartiment

8. Toets RCC: om de DCF ontvanger in- of uit te schakelen

9. Toets SCAN: om de binnen-unit naar de buiten-unit te laten zoeken

10. Toets RESET: om de binnen-unit opnieuw op te starten in geval van een (mogelijke) storing

2.2 Buitenunit:

zijaanzicht onderaanzicht

1. Regenmeter
2. Antenne
3. Windsnelheidsmeter

4. Temperatuur + luchtvochtigheidssensor

5. Windrichtingsvaan

6. LED (zend indicator)
7. Toets RESET
8. Batterijcompartiment

3. INSTALLATIE

Attentie: na installatie kan het enkele uren tot een dag duren voordat de juiste waarden worden weergegeven en na het vervangen van lege batterijen in de binnen-unit, zijn de meetgegevens in en-unit gereset.

3.1 Voeding:

Advies met betrekking tot batterijen:

In de binnen-unit adviseren wij om normale goede alkaline batterijen te plaatsen. De batterij levensduur bij Alkaline batterijen met een capaciteit van 2000mAh bedraagt ruim een jaar. Oplaadbare batterijen worden vanwege een lagere voedingsspanning niet geadviseerd.

De buiten-unit wordt ook gevoed door 3 AA 1,5Volt batterijen maar omdat normale Alkaline batterijen niet of slecht presteren bij temperaturen van rond of onder 0°C, is het toepassen van standaard Alkaline batterijen in de buiten-unit niet aan te bevelen.

Voor de buiten-unit adviseren wij dan ook om Lithium batterijen te plaatsen die ontwikkeld zijn om te functioneren bij een temperatuurbereik van -20°C tot 60°C. Deze batterijen zijn leverbaar via de serviceafdeling van Alecto via www.alecto.info

De batterij levensduur bij Lithium batterijen met een capaciteit van 2900mAh bedraagt ruim een jaar.

Binnen-unit:

Schuif het batterijklepje aan de achterzijde naar beneden, plaats 3 AA 1,5V batterijen zoals aangegeven in het batterijcompartiment en schuif het batterijklepje terug op de binnenunit. (Batterijen zijn exclusief) De binnen-unit gaat nu gedurende 1 minuut op zoek naar de buiten-unit. Plaats dus binnen die 1 minuut batterijen in de buitenunit.

Buiten-unit:

Open het batterijcompartiment door het batterijdekseltje met een kleine kruiskopschroevendraaier los te schroeven. Plaats volgens de nevenstaande tekening 3 AA 1,5V batterijen. Let hierbij op de polariteit (+ en -). Plaats het klepje terug en schroef het vast. (Batterijen zijn exclusief)

Zodra de batterijen in de binnen-unit zijn geplaatst, gaat de binnen-unit gedurende 1 minuut op zoek naar een signaal van de buiten-unit. Als u dus binnen die minuut batterijen heeft geplaatst in de buiten-unit en deze units 'vinden' elkaar, dan koppelen deze units zichzelf automatisch aan elkaar en verschijnen op de display van de binnen-unit de temperatuur, luchtvochtigheid, regenhoeveelheid, windsnelheid en de windrichting zoals de buiten-unit die doorstuurt.

Handmatig:

Als de units elkaar niet automatisch vinden, of na het vervangen van de batterijen, dan kunt u als volgt de buiten-unit (opnieuw) aan de binnen-unit koppelen:

1. houd toets SCAN op de binnen-unit gedurende 2 seconden ingedrukt, het antennesymbol Yin het display gaat knipperen
2. druk kort onder op de buiten-unit op toets RESET
3. na enkele seconden hebben de units elkaar (weer) gevonden

3.3 Plaatsen:

Binnen-unit:

U kunt naar keuze de binnenunit aan een simpele schroef aan de wand ophangen of met de meegeleverde standaard als bureaumodel gebruiken. Plaats in elk geval de binnen-unit niet in direct zonlicht of naast een warmte uitstralende lamp of kachel

Buiten-unit:

Naar keuze kunt u de buiten-unit op een vlakke ondergrond (bijvoorbeeld een hek of railing) plaatsen of op een paal (exclusief). Zorg er in elk geval voor dat de unit minimaal 1,5 meter boven de grond geplaatst wordt en dat de unit vrij in de regen en in de wind staat.

Plaatsingstips buiten-unit:

Om de regenmeter zo nauwkeurig mogelijk te laten werken, moet de buiten-unit zo exact mogelijk horizontaal staan. Maak hiertoe gebruik van de ingebouwde waterpas boven op de buiten-unit.

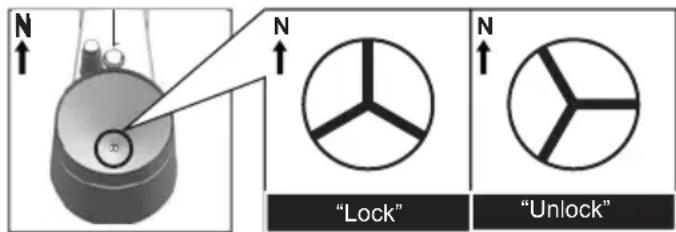

Om aan te kunnen geven uit welke richting de wind vandaan komt, moet de buiten-unit op het Noorden gericht worden. Zie hiervoor de aanduiding N boven op de buiten-unit. Gebruik een nauwkeurige kompas (exclusief) om de unit goed te richten.

Zorg dat de afstand tussen de buiten-unit en de binnen-unit niet meer bedraagt dan 50 tot 100 meter.

3.4 Klok:

Introductie

De WS-4700 heeft een ingebouwde DCF ontvanger. Met deze ontvanger wordt het DCF kloksignaal uit Frankfurt ontvangen. Dit signaal zorgt ervoor dat de klok zeer nauwkeurig de tijd aangeeft. Voorwaarde is dat het signaal goed wordt ontvangen.

Automatisch:

Zodra u de batterijen in de binnen-unit plaatst, gaat de klok op zoek naar het DCF radio signaal voor de tijd en de datum en knippert het antennesymbool 🎉 Na enkele seconden of minuten geeft de WS-4700 de correcte tijd weer. In extreme gevallen kan het zijn dat pas na ruim een dag de DCF tijd weergegeven wordt.

Handmatiq:

Als de klok het radiosignaal niet of niet goed ontvangt, dan kunt u als volgt de klok handmatig instellen:

1. druk 2 seconden op toets Ⓧ 12Hr of 24Hr verschijnt in het display
2. stel met ∨ ∧ het tijdformaat in, druk kort op toets ☺
3. stel met √ de uren in, druk kort op toets
4. stel met √de minuten in, druk kort op toets
5. zet met v/∧ de seconden op 0, (hiermee kunt u de klok exact gelijk laten lopen met uw eigen klok), druk kort op toets ⊙
6. stel met ∨ ∧ het jaar in, druk kort op toets ☺
7. stel met √ de maand in, druk kort op toets Ⓤ
8. stel met √de datum in, druk kort op toets Ⓤ
9. stel met v/A het verschil in uren in ten opzichte van de DCF tijd. Voor gebruik in de Benelux hier '0' selecteren, druk kort op toets Ⓤ
10. stel metv/äde taal in waarmee de dag wordt weergegeven, u heeft de keuze uit: EN (Engels), FR (Frans), DE (duits), ES (Spaans) of IT (Italiaans), druk kort op toets
11. stel metv/ain of u de klok automatisch wilt laten omschakelen bij zomer- of wintertijd (AUTO) of dat u dat zelf wilt doen (OFF), druk kort op toets ⊕
    De klok is nu handmatig ingesteld.
    Als de DCF ontvanger is ingeschakeld en het signaal wordt weer goed ontvangen, dan neemt deze ontvanger de klokweergave over.

In/uitschakelen DCF ontvanger:

Als volgt schakelt u de DCF ontvanger uit zodat alleen de tijd en datum wordt weergegeven zoals u die heeft geprogrammeerd:

- uitschakelen: druk gedurende 8 seconden achter op de binnen-unit op toets RCC zodat OFF oplicht en het antennesymbool dooft

Als volgt kunt u de ontvanger weer inschakelen:

- inschakelen: druk gedurende 8 seconden achter op de binnen-unit op toets RCC zodat ON oplicht en het antennesymbool gaat knipperen

Het symbool midden bovenin het display geeft de status van de DCF klok weer:

geen symbool: de DCF ontvanger is uitgeschakeld; de weergegeven tijd komt vanaf de interne klok van de WS-4700

knippert: de DCF ontvanger is ingeschakeld en is op zoek naar het DCF signaal; de weergegeven tijd komt vanaf de interne klok van de WS-4700

continue opgelicht: de DCF ontvanger is ingeschakeld en ontvangt het DCF signaal; de weergegeven tijd en datum komt vanaf de DCF atoomklok uit Frankfurt

3.5 Reset meetgegevens:

Druk, nadat alles geïnstalleerd is, gedurende 10 seconden op toets HISTORY om alle meetgegevens tot aan dat moment te wissen. Dit voorkomt dat u op een later tijdstip meetgegevens ziet die veroorzaakt zijn door bewegingen tijdens het installeren.

4. GEBRUIKEN

4.1 Basis functies:

Het display toont de volgende basisfuncties / gegevens:

1. licht op als de batterij van de binnen-unit leeg raakt
2. weergave van de actuele tijd
3. licht op als de wekker ingesteld is op ijs-alarm (zie hoofdstuk 5)
4. licht op als het DCF klok-radiosignaal wordt ontvangen
5. licht op als de zomertijd is ingesteld
6. weergave van de maanstand (*1)
7. weergave van de dag van de week
8. licht op als u met de knop MAX/MIN de maximum of the minimum waarde op het display haalt (*2)
9. licht op als de wekker ingesteld is (zie hoofdstuk 5)
10. weergave van de datum
11. weergave van de maand

*1: De weergave van de maanstand is gekoppeld aan de instelling van de datum, maand en jaar De volgende maanstanden kunnen weergegeven worden:

Nieuwe		Volle maan
Jongen		kel Afnemende maan
Eerste k		Laatste kwartier
Wassen		an Asgrauwe maan

*2: Door herhaaldelijk op knop MAX/MIN te drukken, worden achtereenvolgens de volgende gegevens op het display getoond:

1 maximum buitentemperatuur

2 minimum buitentemperatuur

3 maximum buitenvochtigheid

4 minimum buitenvochtigheid

5 maximum binnentemperatuur

6 minimum binnentemperatuur

7 maximum binnenvochtigheid

8 minimum binnenvochtigheid

9 maximum gevoelstemperatuur

10 minimum gevoelstemperatuur

Rechtsboven in het display wordt weergegeven op welke dag en tijdstip de betreffende minimum of maximum waarde werd gemeten.

Houd toets MAX/MIN gedurende 2 seconden ingedrukt om dit geheugen te wissen

4.2 Binnentemperatuur en luchtvochtigheid:

1. relatieve luchtvochtigheid binnen
2. licht op als het max- of min-alarm is ingesteld
3. temperatuur binnen
4. comfort icoon, dit is een combinatie van temperatuur en luchtvochtigheid (*3)

*3:

comfortabel
😊 comfort niet OK (te koud / te droog)
comfort niet OK (te warm / te vochtig) er is geen comfortindicatie bij temperaturen <0°C (32°F) of >60°C (140°F)

4.3 Buitentemperatuur en luchtvochtigheid:

1. relatieve luchtvochtigheid buiten
2. licht op als het max- of min-alarm is ingesteld
3. temperatuur buiten
4. geeft de verbindingssterkte aan van het radiosignaal met de buiten-unit (*4)
5. licht op als de batterijen in de buiten-unit leeg raken

4.4 Weersvoorspelling:

1. hier wordt de weersvoorspelling getoond

• de nauwkeurigheid van een op luchtdruk gebaseerde voorspelling is 70% tot 75%; let op dat geen garantie gegeven kan worden op een correcte voorspelling
• de voorspelling is gebaseerd op de komende 12 uur en hoeft niet de actuele situatie weer te geven
• de voorspelling 'sneeuw' is gebaseerd op luchtdruk in combinatie met de temperatuur: als de voorspelling eigenlijk 'regen' is maar de buitentemperatuur is onder de -3°C (26°F) is, dan zal 'sneeuw' worden voorspeld

4.5 Barometer (luchtdruk):

Indien dit venster niet zichtbaar is, druk dan eerst kort op toets

*5: Een absolute luchtdruk geeft de luchtdruk aan die aanwezig is onafhankelijke van de hoogte waarop u de luchtdruk meet. Een relatieve luchtdruk is de luchtdruk die gecorrigeerd is voor de hoogte waarop u de luchtdruk meet. Voor een juiste weersvoorspelling heeft u de relatieve luchtdruk nodig.

Als volgt stelt u de gewenste eenheid in:

1. houd toets gedurende 2 seconden ingedrukt
2. selecteer met / de gewenste eenheid
3. druk kort op toets (als de luchtdruk nu gaat knipperen, nogmaals op toets drukken)

Zie hoofdstuk 8 hoe u de relatieve luchtdrukweergave kunt wijzigen in het geval u het weerstation veel hoger dan op zeenivo gebruikt.

*6: In de Benelux wordt gebruik gemaakt van de hectoPascal notatie. Vroeger werd de luchtdruk ook wel in bar uitgedrukt. 1 mbar is gelijk aan 1 hPa.

U wisselt tussen deze notaties door kort op toets te drukken.

4.6 Regen:

Indien dit venster niet zichtbaar is, druk dan eerst kort op toets

RAINFALL

1. hoeveelheid gevallen regen
2. indicatie of de hoeveelheid gevallen

5 DAILY: WEEKLY: MONTHLY: weergegeven wordt. (*7)

3+4. hier wordt hetverloop van de regenval over de afgelopen 5 dagen getoond -2 -10
5. indicatie over welke periode de weergegeven regenval gemeten is (*8).
6. lichop-als het max. regenalarm is ingesteld 8 6 4 2

*7: Als volgt stelt u de gewenste eenheid in:

1. houd toets gedurende 2 seconden ingedrukt
2. selecteer met / de gewenste een- heid
3. druk kort op toets

*8: blanko = regenval van het afgelopen uur (deze wordt elke 6 minuten bijgewerkt en geeft de regenval van de afgelopen 60 minuten weer.

DAILY = regenval van vandaag, gerekend vanaf middernacht.

WEEKLY = regenval vanaf het begin van de week (maandag)

MONTHLY = regenval van deze maand

U wisselt tussen deze indicaties door kort op toets te drukken.

4.7 Wind (richting + snelheid):

1. actuele windrichting
2. gemeten windrichtingen (max 6) van de laatste 5 minutenNW
3. windrichting
4. Indicatie of de weergegeven windsnelheid een gemiddelde snelheid betreft of een een windvlaag (*9)

5. windsnelheid

6. indicatie of de windsnelheid in mph (miles

per uur), in m/s (meter per seconde), in

1. windsnelheid, uitgedrukt in spreektaal (*11)

*9: AVERAGE = gemiddelde snelheid

GUST = windvlaag

U wisselt tussen deze indicaties door kort op toets te drukken.

*10: Als volgt stelt u de gewenste eenheid in:

1. houd toets ♿ gedurende 2 seconden ingedrukt

2. selecteer met V/A de gewenste eenheid

3. druk kort op toets

4. houd toets ♘ gedurende 2 seconden ingedrukt

5. selecteer met ∨/∧ de gewenste eenheid
6. druk kort op toets ♘

de Feels like (gevoelstemperatuur),

Wind chill (wind verkoeling), de

Heat Index (warmte index) of de

Outdoor Dewpoint (dauwpunttempera-

1. temperatuur volgens de onder 1 aangeduide indicatie (*13)

2. effect van Wind chill en Heat index op de Feels like temperatuur

*12: Gevoelstemperatuur : de temperatuur gecompenseerd met de wind verkoeling of warmte index Wind verkoeling : combinatie van de gemeten temperatuur en de windsnelheid Warmte index: combinatie van de gemeten temperatuur en de luchtvochtigheid

Dauwpunttemperatuur, buiten: de temperatuur waarbij waterdamp omgezet wordt naar water (mist, dauw of rijp). Deze temperatuur is afhankelijk van de buitentemperatuur en de

luchtvochtigheid. U wisselt tussen deze indicaties door kort op toets ^INDEX te drukken.

*13: Bij HEAT INDEX:

< 27°C (weergave 'LO')

27°C - 32°C (80°F - 90°F)

33°C - 40°C (91°F - 105°F)

41°C - 54°C (106°F - 129°F)

≥55°C (≥130°F)

opletten (kans op uitputting door hitte)

goed opletten (kans op uitdroging door hitte)

gevaar (grote kans op uitputting door hitte)

groot gevaar (grote kans op uitdroging / beroerte)

4.9 Displayverlichting:

Druk boven op de binnen-unit op toets SNOOZE om de displayverlichting in te schakelen. 5 Seconden nadat u deze toets los laat dooft deze verlichting

5. WEKKER

5.1 Introductie:

U kunt in de WS-4700 een alarm(wek)tijd programmeren.

U kunt hierbij een ijs-alarm inschakelen: als het buiten kouder dan -3°C is klinkt het alarmsignaal 30 minuten eerder dan dat u heeft ingesteld.

5.2 Alarmtijd instellen:

1. toets 📀 aan de achterzijde van de binnen-unit indrukken totdat na 2 seconden de urenweergave gaat knipperen
2. met V de uren instellen en kort op drukken, de minutenweergave gaat knipperen
3. met V de minuten instellen en kort op drukken, de alarmtijd is vastgelegd

5.3 Alarmfunctie instellen:

1. druk een of meerdere keren kort op toets om het alarm te controleren of in- / uit te schakelen Alleen "AL" licht op: de tijd die weergegeven wordt is de ingestelde alarmtijd maar het alarm zelf is uitgeschakeld

"AL" + " " licht op: het alarm is ingeschakeld en op de ingestelde alarmtijd zal het weksignaal klinken

"AL" + " " + " "icht op: het ijs-alarm is ingesteld

1. laat toets los, na enige seconden wordt de actuele tijd weer weergegeven en blijft de alarmstatus zoals hierboven beschreven is, zichtbaar

5.4 Werking:

• Op het ingestelde tijdstip zal het alarm gedurende maximaal 120 seconden klinken
• Druk op toets 🔒 om het alarmsignaal voortijdig te stoppen OF druk op toets SNOOZE/LIGHT boven op de binnen-unit om de sluimerfunctie in te schakelen; het wekalarm klinkt dan na 5 minuten opnieuw OF houd de SNOOZE/LIGHT toets 2 seconden ingedrukt om de wekker 24 uur uit te stellen.
• Het alarm wordt dagelijks herhaald totdat u het uitschakelt zoals hierboven beschreven is.
• Als u het ijs-alarm heeft ingeschakeld en het is buiten kouder dan -3°C, dan klinkt het weksignaal 30 minuten eerder dan dat u heeft ingesteld. Is het buiten warmer dan -3°C dan klinkt het alarm op de ingestelde tijd.

6. HISTORIE

6.1 Introductie:

De binnen-unit van de WS-4700 slaat automatisch alle meetgegevens van de afgelopen 24 uur op zodat u te allen tijde het verloop van de afgelopen 24 uur kunt zien

1. druk op toets HISTORY, de laatst bewaarde meetgegevens worden op het display weergegeven waarbij boven in het display de tijd en de datum van deze meting worden weergegeven
2. druk herhaaldelijk op toets HISTORY om door het geheugen te bladeren
   In het historie-geheugen worden de gegevens van de binnen- en buitentemperatuur en vochtigheid, luchtdruk, gevoelstemperatuur, windsnelheid en regenval bewaard.

6.3 Historie wissen:

Druk gedurende 10 seconden op toets HISTORY om alle meetgegevens tot aan dat moment te wissen.

7. MAX-MIN ALARM

7.1 Introductie:

Bij de volgende metingen kunt u een alarm instellen als een maximum of een minimum waarde wordt overschreden:

Binnentemperatuur min/max alarm

Binnenvochtigheid min/max alarm

Buitentemperatuur min/max alarm

Buitenvochtigheid min/max alarm

Regenval max alarm (alleen de actuele regenval vanaf 00:00uur wordt bekeken)

Windsnelheid max alarm

7.2 Hi-Lo limieten instellen:

1. druk een of meerdere keren kort op toets (↔) zodat de gewenste weergave knippert met daarnaast 'HI AL' of 'LO AL' (voor zover van toepassing)
2. stel met V de limiet in
3. druk kort op toets om de waarde vast te leggen
4. druk nogmaals op toets (**) om naar de volgende weergave te gaan of wacht enkele seconden totdat het instellen automatisch wordt beëindigd

7.3 Hi-Lo Alarmfunctie instellen:

1. druk een of meerdere keren kort op toets (→) zodat de gewenste weergave knippert met daarnaast 'HI AL' of 'LO AL' (voor zover van toepassing)
2. druk kort op toets som dit alarm in- of uit te schakelen

7.4 Werking:

Zodra de ingestelde limiet overschreden wordt, klinkt voor maximaal 2 minuten een attentie alarm. Tevens knippert de betreffende weergave en knippert het attentielampje onder het display elke 7 seconden. Het attentie alarm kunt u stoppen door kort op toets te drukken. Het knipperen stopt automatisch zodra de betreffende meetwaarde weer binnen de ingestelde limiet valt (of zodra u de limiet wijzigt of de alarmfunctie voor deze meting uitschakelt).

8. RELATIEVE LUCHTDRUK

8.1 Introductie:

Indien u aanzienlijk hoger woont dan op zeenivo, dan heeft u te maken met een lagere luchtdruk. Om de weersvoorspelling toch correct uit te laten voeren, moet u de luchtdruk corrigeren voor deze hoogte.

8.2 Instellen relatieve luchtdruk:

1. raadpleeg internet of uw lokale overheid voor informatie tot de luchtdruk zoals die bij u heerst
2. houd toets ingedrukt totdat na ongeveer 2 seconden 'absolute' of 'relative' gaat knipperen
3. gebruik V Azodat 'relative' knippert
4. druk kort op de luchtdruk weergave gaat knipperen
5. gebruik V/A om de weergave te corrigeren en gelijk te laten lopen met de informatie die u van internet of van uw lokale overheid ontvangen heeft
6. druk kort op om de luchtdruk op te slaan

9. Problemen en oplossingen

Problemen Oplossingen
Geen of rare meetwaarden van de regensensor	Controleer het afvoer gaatje in de regenmeter. Moet open zijn.Controleer of de regenmeter goed waterpas staat.Zolang het weerstation nog naar de juiste tijd aan het zoeken is, wordt er geen regen-informatie doorgestuurd. Dit kan tot ongeveer 15 minuten duren.
Geen of rare meetwaarden van de thermometeer en luchtvoch-tigheid.	Controleer of de luchtsleufjes open zijn.Controleer de sensor behuizing.
Geen of rare meetwaarden van windsnelheid en windrichting	• Controleer de windvaan.• Controleer de windcupjes van de windsnelheidsmeter.
en — — — (ontvangst signaal gedurende 1 minuut	• Verplaats de binnenunit dichter bij de buitenunit.• Controleer of de binnenunit niet is geplaatst in de buurt van andere electronische apparaten die interferntie kunnen veroorzaken door draadloze communicatie. (TV's, PC's, Magnetron)• Als de problemen blijven bestaan, reset dan zowel de binnen-als de buitenunit.
Yen Er (ontvangst signaal gedurende 1 uur verloren)

10. ONDERHOUD

10.1 Regenmeter:

Als volgt demonteert u de regenmeter om deze vrij van spinnen en andere insecten te maken:

1. Draai de bovenste ring van het regenwater-opvangbakje 30° linksom los zodat het sterteken onderin

de trechter in positie "Unlock" staat, u kunt nu deze ring afnemen en u ziet het binnenwerk van de regenmeter.

1. Gebruik een zacht langharig kwastje om de regenmeter te reinigen.
2. Plaats de ring terug op de regenmeter en draai deze rechtsom weer vast zodat het sterteken onderin de trechter in positie "Lock" staat.

10.2 Buitentemperatuur- en vochtigheidsensor:

1. Zie de afbeelding en neem de windgeleiders los van de buiten-unit.
2. Blaas de houder schoon waarin de temperatuur en de vochtigheidssensor zit en gebruik een langharig zacht kwastje om de windgeleiders te reinigen. Gebruik GEEN WATER.
3. Plaats de windgeleiders terug en schroef ze vast.

11. SPECIFICATIES

Binnen-unit:

afmetingen 120 x 190 x 22mm

gewicht 370gr (inclusief batterijen)

voeding 3x 1,5V AA batterij

frequentie 868MHz

Buiten-unit:

afmetingen 343.5 x 393.5 x 136mm

gewicht 673gr (inclusief batterijen)

voeding 3x 1,5V AA batterij

frequentie 868MHz

zenden elke 12 seconden

Binnenshuis temperatuur:

meeteenheden: °C, °F

weergavebereik: -40°C tot 70°C ( -40°F tot 158°F ) ('LO' bij <-40°C , 'Hi' bij >70°C )

functioneel bereik: -10°C tot 50°C (14°F tot 122°F)

resolutie: 0.1°C of 0.1°F

nauwkeurigheid: +/-1°C of 2°F (bij 25°C (77°F)

geheugen weergave: historie van de afgelopen 24 uur, MIN/MAX temperatuur met tijd en datum alarm: HI/LO alarm

Buitenshuis temperatuur:

meeteenheden: °C, °F

weergavebereik: -40°C tot 80°C (-40°F tot 176°F) ('LO' bij <-40°C, 'Hi' bij >80°C)

functioneel bereik: -40°C tot 60°C (-40°F tot 140°F)

resolutie: 0.1°C of 0.1°F

nauwkeurigheid: +/-0.5°C of 1°F (bij 25°C (77°F)

geheugen weergave: historie van de afgelopen 24 uur, MIN/MAX temperatuur met tijd en datum alarm: HI/LO alarm

Binnenshuis vochtigheid:

weergavebereik: 20% tot 90% ('LO' bij <20%: 'Hi' bij >90%) (bij temperatuur tussen 0°C en 60°C)

functioneel bereik: 20% tot 90% relatieve vochtigheid

resolutie: 1%

nauwkeurigheid: +/-5% bij 25°C (77°F)

geheugen weergave: historie van de afgelopen 24 uur, MIN/MAX vochtigheid met tijd en datum alarm: HI/LO alarm

Buitenshuis vochtigheid:

weergavebereik: 1% tot 99% ('LO' bij <1%: 'Hi' bij >99%)

functioneel bereik: 1% tot 99% relatieve vochtigheid

resolutie: 1%

nauwkeurigheid: +/-3% bij 25°C (77°F)

geheugen weergave: historie van de afgelopen 24 uur, MIN/MAX vochtigheid met tijd en datum alarm: HI/LO alarm

Luchtdruk:

meeteenheden: hPa, inHg, mmHg

weergavebereik: 540 tot 1100hPa

resolutie: 1hPa, 0.01inHg, 0.1mmHg

nauwkeurigheid: (540 - 699hPa ± 8hPa @ 0-50°C) / 700 - 1100hPa ± 4hPa @ 0-50°C)

(405 - 524mmHg ± 6mmHg @ 0-50°C) / (525 - 825mmHg ± 3mmHg @ 0-50°C)

(15.95 - 20.66inHg ± 0.24inHg @ 32-122°F) / (20.67 - 32.48inHg ± 0.12inHg @ 32-122°F)

voorspellingen: zonnig, licht bewolkt, bewolkt, regenachtig, storm, sneeuw

geheugen weergave: historie van de afgelopen 24 uur, MIN/MAX luchtdruk met tijd en datum

alarm: HI/LO alarm

Windsnelheid:

meeteenheden: mph, m/s, km/u, knots

weergavebereik: 0\~112mph, 50m/s, 180km/h, 97knots

weergave eenheden: gemiddeld, windvlaag

geheugen weergave: historie van de afgelopen 24 uur, MAX windvlaag met richting, tijd en datum

alarm: HI alarm (voor gemiddeld en voor windvlaag)

Windrichting:

aantal windrichtingen: 16

Regenval:

meeteenheden: mm, inch

weergavebereik: 0-9999mm (0\~393.7inch)

resolutie: 0.4 mm (0.0157 in)

nauwkeurigheid: +/- 7%

weergave eenheden: actuele neerslag, deze dag, deze week, deze maand

geheugen weergave: historie van de afgelopen 24 uur,

alarm: HI alarm

DCF radiogestuurde klok:

synchronisatie automatisch of uit

weergave HH:MM:SS / dag en datum

uur formaat 12hr AM/PM of 24hr

Alecto

Rechtsboven in het display wordt weergegeven op welke dag en tijdstip de betreffende minimum of maximum waarde werd gemeten.

Houd toets MAX/MIN gedurende 2 seconden ingedrukt om dit geheugen te wissen

absoluut (*5) weergegeven wordt

1. druk een of meerdere keren kort op toets om het alarm te controleren of in- / uit te schakelen
