GEBRUIKSAANWIJZING WS1550 ALECTO

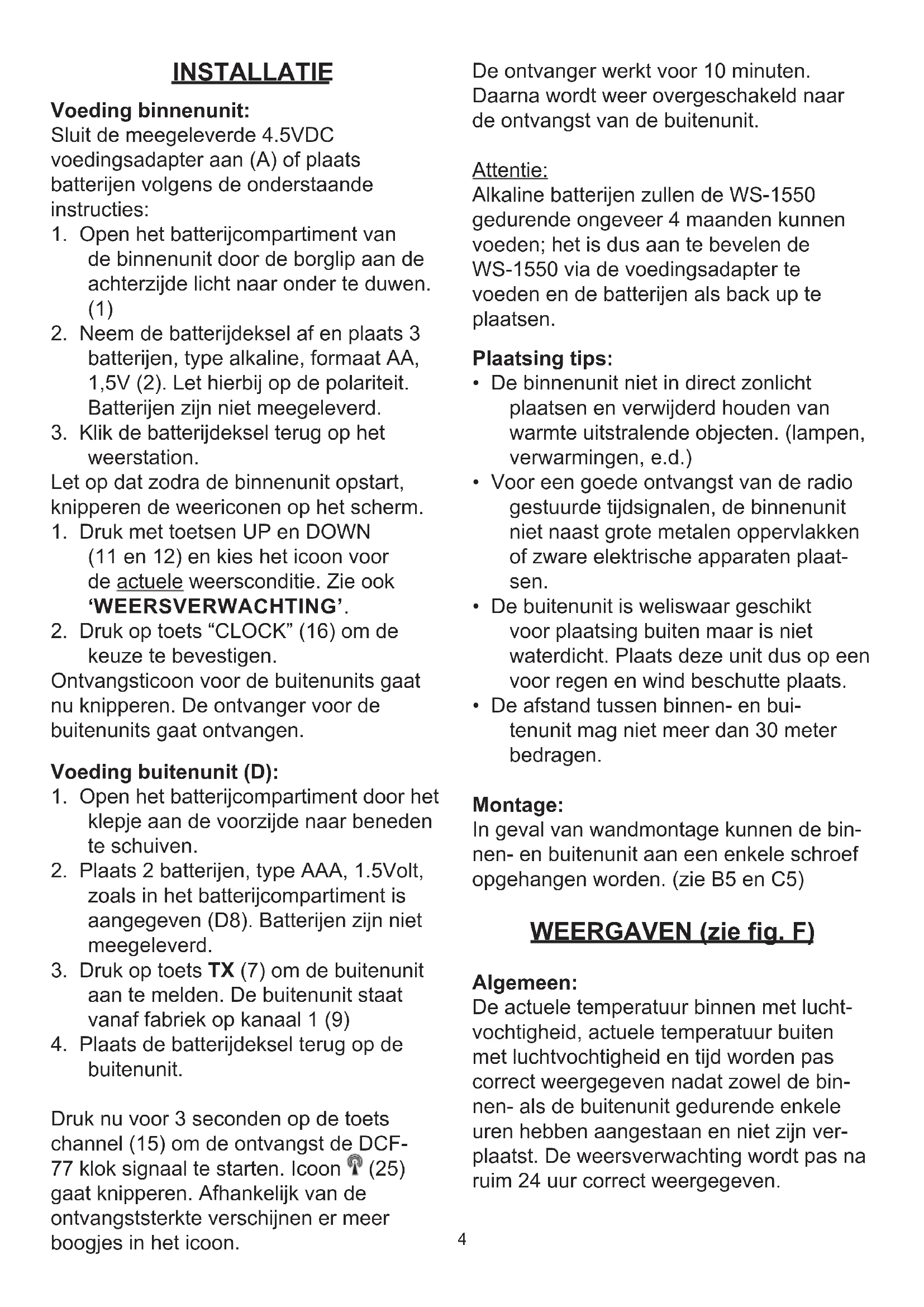

Sluit de meegeleverde 4.5VDC voedingsadapter aan (A) ofplaats batterijen volgens de onderstaande instructies:

1. Open het batterijkompartiment van de binnenunit door de borglip aan dechterzijde Licht maar onder te duwen. (1)
2. Neem de batterijdeksel af enplaats 3 batterijen, type alkaline, formaat AA, 1,5V (2). Let hierbij op de polariteit. Batterijen zich nicht meegeleverd.
3. Klik de batterijdeksel terug op het weerstation.

Let op dat zodra de binnenunit opstart, knipperen de weericonen op het scherm.

1. Druk met toetsen UP en DOWN (11 en 12) en kies het icoon voor de actuele weersconditie. Zie ook 'WEERSVERWACHTING'.
2. Druk op toets "CLOCK" (16) om de keuze te bevestigen.

Ontvangsticoon voor de buitenunits gaat nu knipperen. De ontvanger voor de buitenunits gaat ontvangen.

Voeding buitenunit (D):

1. Open het batterijcompartment door het klepje aan de voorzijde maar beneden te schuiven.
2. Plaats 2 batterijen, type AAA, 1.5Volt, zoals in het batterijcompartment is aangegeven (D8). Batterijen zich nicht meegeleverd.
3. Druk op toets TX (7) om de buitenunit aan te melden. De buitenunit staat vanaf fabriek op kanaal 1 (9)
4. Plaats de batterijdeksel terug op de buitenunit.

Druk nu voor 3 seconden op de toets channel (15) om de ontvangst de DCF-77 klok signaal te starten. Icoon (25) gaat knipperen. Afhankelijk van de ontvangststerkte verschijnen er meer boogjes in het icoon.

De ontvanger werkt voor 10 minutes.

Daarna worden越 overgeschakeld naar de ontvangst van de buitenunit.

Attentie:

Alkaline batterijen zullen de WS-1550 gedurende ongeveer 4 maanden können voeden; het is dus aan te bevelen de WS-1550 via de voedingsadapter te voeden en de batterijen als back up teplaatsen.

Plaatsing tips:

• De binnenunit nicht in direct zonlicht plaatsen en verwijderd houden van warmte uitstralende objecten. (lampen, verwarmingen, e.d.)
• Voor een goede ontvangst van de radio gestuurde tijdsignalen, de binnenunit Niet naast grote metalen oppervlakken of zware elektrische apparatenplaatsen.
• De bietenunit is weliswaar geschikt voorplaatsing buiten maar is Niet waterdicht. Plaats deze unit dus op een voor regen en wind beschutte plaat.
• De afstand:tussen binnen-en buitenunit mag nicht meer dan 30 meter bedragen.

Montage:

In geval van wandmontage+kennen de binnen-en buitenunit aan een enkele schroef opgehangen worden. (zie B5 en C5)

WEERGAVEN (zie fig. F)

Algemeen:

De actuèle temperatuur binnen met luchtvochtigkeit, actuèle temperatuur buiten met luchtvochtigkeit enrijk worden pas correct weergegeven nadat zowel de binnen- als de buitenunit gedurende enkele uren hebben aangestaan en Niet zich verplaatst. De weersverwachting worden pas na ruim 24 eer correct weergegeven.

Display weergave:

Het display geeft de weersverwachting in icoon vorm aan. Tevens zich er een 4-tal hoofdfuncties die het display kan weergeven. Namelijk: Binnenen buitentemperatuur, binnen- en buitenluchtvochtigheid, datum en deijd. Met de toets "light on/off" (17) van de WS-1550=kunt u de achtergrond verlichting bedieren. Met de toets "MODE" (10)=kunt u achtereenvolgens de functies "datum" en "jaartal" laten zich. Bij ontvangst van het DCF signaal verschijnt de datum.

(DCF) tijd:

Als in het midden van dearend het symbool oplicht (25),dan is de klok gesynchroniseerd met de atoomtijd die door de zender 'DCF77' radiografisch wordt verstuurd. Als dit symbool Niet oplicht dan wordt dearend via de interne klok van de WS-1550 weergegeven.

De DCF77 zender staat in Frankfurt, Duitsland. De ontvangst van de DCF77ijd is in principe möglichk in geheel West Europa.

Temperatuur met luchtvochtigheid:

Bij (33) worden de buitentemperatuur weergegeven. Bij (32) worden de luchtvochtigheid buiten weergegeven in %

Druk op toets C/F (14) om te wisselen tussen weergaven in ^ Celsius of ^ Fahrenheit.

Weersverwachting:

Bij (22) worden de weersverwachting weergegeven in vorm van icoontjes:

Aan de hand van de temperatuur en luchtvochtigkeit berekend de WS-1550 het weeer voor de komende 12-24 uur. Met detendens pijltjes worden het verloop weergegeven (30).

Bij het aansluiten van de voedingsadapter of hetplaatsen van de batterij dient de actuèle weersconditie te worden ingesteld door middel van het juiste icoon te kiezen. Kies bij bewolkt weeer het wolkje.

Kies bij zonnig waar het zonnetje etc.

WEER ICONEN AANPASEN:

Druk op toets NEXT (13) en houdt\ deze 3 seconden totdat het display gaat\ knipperen. Druk toets UP (11) of DOWN\ (12) om de weericonen aan te passen aan\ het actuele wee. Druk op toets CLOCK\ (16) om de aanpassing vast te leggen\ De weerverwachting is nu ingesteld.

De verwachting is van toepassing op een gebied van omstreeks 30-50km rond de WS-1550. De verwachtingsnauwkeurigheid bedraagt 70 - 75% . Let op dat geen garantie gegeven kan worden op het correct weergeven van de verwachting.

De WS-1550 kent de volgende verwachtingen:

zonnig

storm

Sneeuw

Regen
Bewolkt

Weergave buitenunit:

Toets op CHANNEL (15) om te wisselen tussen weergave van de kanalen (CH1/2/3). Kies het kanaal waar de buiten-unit op is ingesteld (9). Bij de keuze (28) wisselen de gegevens die worden weergeven per kanaal. Dit heeft alleen zin bij gebruik vanmeerder buitenunits.

Overig:

Displayverlichting:

Als de binnenunit via de voedingsadapter gevoed wordt, is de displayverlichting continu ingeschakeld. Met toets On/Off (17) kan de verlichting worden aan of uitgezet. Wordt de binnenunit alleen met batterijen gevoed, dan Licht de displayverlichting alleen op bij het indrukken van toets On/ Off (17). Om batterijen te sparen, dooft de displayverlichting na ongeveer 5 seconden.

Batterij waarschuwing:

Als de batterij indicatie IN' (21) oplicht,zijn de batterijen in de binnenunit aan verranging toe. Als de batterij indicatie OUT' (31) oplicht,zijn de batterijen in de buitenunit met betreffende nummer aan verranging toe.De LED op de buitenunit gaat ook knipperen als de batterijcapaciteit te laag is.

Ontvangst radio tijdsignalen:

Het antennesymbol (25) geeft aan dat de DC-77 ontvanger aanstaat om te ontvangen. Bij het opstarten za de ontvanger 10 minutes aanstaan. Daarna za de ontvanger aan gaan om te synchroniseren om 2.00uur,3.00uur,8.00uur,12.00uur, 14.00uur en 20.00uur elke dag.

Het is ook möglich handmatig te DC-77 ontvanger aan te zetten door de toets DOWN (12) voor 3 seconden in te drukken.

Aanmelden van buitenunit:

Druk nu op toets CHANNEL (15) en houdt deze minimaal 3 seconden ingedrukt totdat het display icoon 29) gaat knipperen. Zet de buitenunit op het gewenste kanaal (9) en druk nu op toets TX (7) acheter het batterijklepje. De gemeten waarde met kaaalnummer verschijnt op het display van de binnenunit. Druk nu op toets CHANNEL (15) en houdt deze minimaal 3 seconden ingedrukt, om de ingave te bevestigen. De buitenunit is nu aangemeld.

Weergave in ^ C of F:

Druk bij de binnenunit kort op toets C/F, (14) om de temperatuur in ^ C of in Fahrenheit wee te gehen.

OVERIGE FUNCTIONS

Handmatig instellen klok:

Deze instructie alleen uitvoeren indien de WS-1550 het DCF77 signaal nicht ontvangt.

1. Houd toets CLOCK (16) ruim 3 sec. ingedrukt totdat de joarweergave gaat knipperen.

2. Stel achtereenvolgens met de toetsen UP en DOWN (11 en 12) de volgende instelleningen in en sluit elke instelling af door kort op toets CLOCK (16) te drukken:

3. het়

4. de maand
5. de dag
6. de uren

7. de Minutes

8. Nadat u voor de LASTe maal op toets CLOCK heeft gedrukt, is deijd en de datum ingesteld.

Handmatig activeren DCF-77 ontvanger:

Indien u vanuit rustpositie van de WS-1550 toets DOWN (12) voor 3 seconden indrukt, dan activeert u waar de radio ontvanger om de atoomtijd te ontvangen. Overigens checkt de ontvanger van de WS-1550 automatisch of het signala ontvangen worden. Dagelijkse synchronisatie met de DCF-77 zender gebeurd om 2.00uur, 3.00uur, 8.00uur, 12.00uur, 14.00uur en 20.00uur. De ontvangstgevoeligheid is rond 2.00uur en 3.00uur het hoogst.

UITBREIDING

Op de binnenunitkestuot3buitenunits aansluten.Ukunt dan de temperatuur en luchtvochtigheid op 3verschillende locaties (bijvoorbeeld in uwkas,in dierenverblijven, in verschillende slaapkamers) op de binnenunit aflezen.

Extra buitenunits zijn verkrijgbaar bij de service afdeling van Alecto: www.alecto.nl.

Aanmelden extra buitenunit(s):

1. Plaats 2 batterijen in de neue buiten-unit zoals beschreiben is in paragraaf INSTALLATIE - Voeding buitenunit.
2. Schuif de kanaalschakelaar aan de hinterzijde van de buitenunit (9) in de gewenste positie CH 1,2 of 3 mits nog nicht gebruikt.
3. Druk nu op toets CHANNEL (15) (binnenunit) en houdt deze minimaal 3 seconden ingedrukt totdat het display icoon 气 29 ) gaat knipperen.
4. Druk nu elke buitenunit op toets TX (7) awhile met kanaalnummer verschijnen op het display van de binnenunit.
5. Druk nu op toets CHANNEL (15) en houdt deze minimaal 3 seconden ingedrukt, om de ingave te bevestigen. De buitenunit is nu aangemeld.

LET OP: Niet tweekee hetzelfde kanaal gebruiken. De buitenunits zullen op elkaar storen.

VERVANGEN BATTERIJEN

Binnenunit:

Als u de batterijen uit de binnenunit verwijderd terwijl er geen adapter is aangesloten, dan worden alle geheugens en instellen-gen gewist. Het is waarom raadzaam om alvorens u de batterijen uit de binnenunit haalt, de voedingsadapter aan te sluiten (of aangesloten te houden).

Buitenunit:

Nadat de batterijen in de buitenunit(s) zijn verrangen, dient u deze opniew aan de binnenunit aan te melden.

Volg hiertoe de instructies zoals beschreiben bij het hoofdstuk 'Aanmelden extra buitenunit(s).

SYSTEMSTORING

Bij een vermeende systemstoring dient de binnen- en/of buitenunit te worden geset. Druk bij de buitenunit op de toets RESET (6). Ter individatie Licht het individatie LED op het frontpaneel 1 seconden op. De buitenunit is nu geset.

Druk met behulp van een paperclip het reset knopje van de binnenunit in. Dit knopje zit darüber het reset gaatje aan de achterkant. RESET (18). Het display zaluitgaan en de binnenunit start opnieuw op. Alle aansluit procedures dienen te worden herhaald.

Is hiermee de storing nog Niet verholpen, neem dan contact op met de Alecto servicedienst: www.alecto.nl

MILIEU

Op het einde van de levenscylus van het product mag u dit product Niet bij

hetnormalehuishoudelijkefvalgooien，maar moet u hetaar eeninzamelpuntbrngen voor de recycling vanelektrische en elektronische apparatuur.

Uitgewerkte batterijen nicht weggooien maar inleveren bij uwplaatselijk depot voor Klein Chemisch Afval (KCA).

VERKLARING VAN CONFORMITEIT

Hierbij verklaar ik, Hesdo, dat het type radioapparatuur Alecto WS-1550 conform is met Richtlijn 2014/53/EU.

De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres:

http://DOC.hesdo.com/WS-1550-DOC.pdf

Frequentie: 433.950 MHz
