GEBRUIKSAANWIJZING WS3300 ALECTO

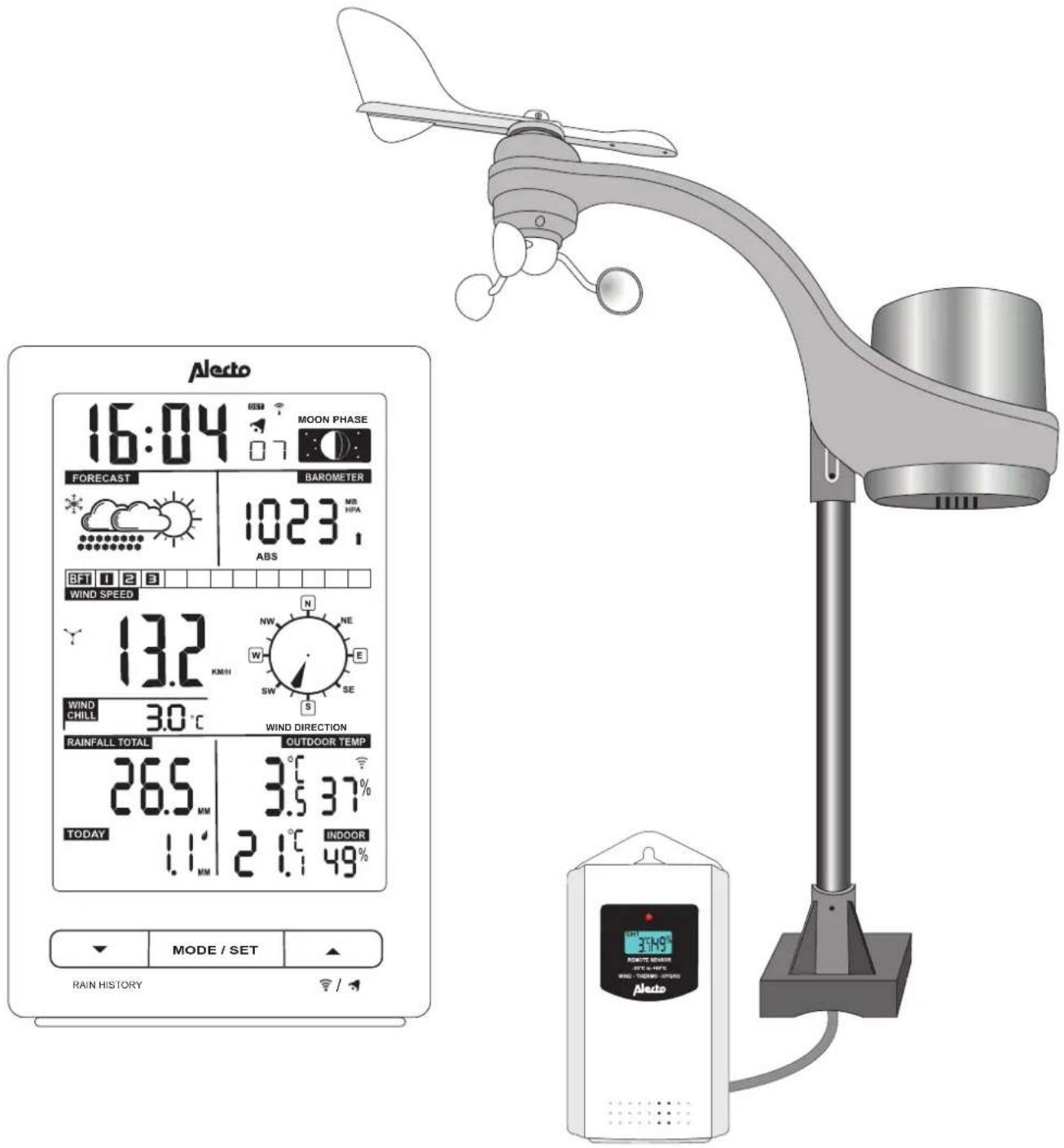

Gebruiksaanwijzing Guide de l’utilisateur Bedienungsanleitung User Manual

Aledo 16:04 MOON PHASE FORECAST BAROMETER 1023 ABS BFT 1 2 3 WIND SPEED 13.2 KWH NW N NE E SW SE S WIND CHILL 3.0°C WIND DIRECTION RAINFALL TOTAL OUTDOOR TEMP 26.5 3.5 37% TODAY 1.1' 2 1.4 49% INDOOR MODE / SET RAIN HISTORY Aledo 37°9" REMOTE DISCHIN BEET MWC WIND THERM JORDING

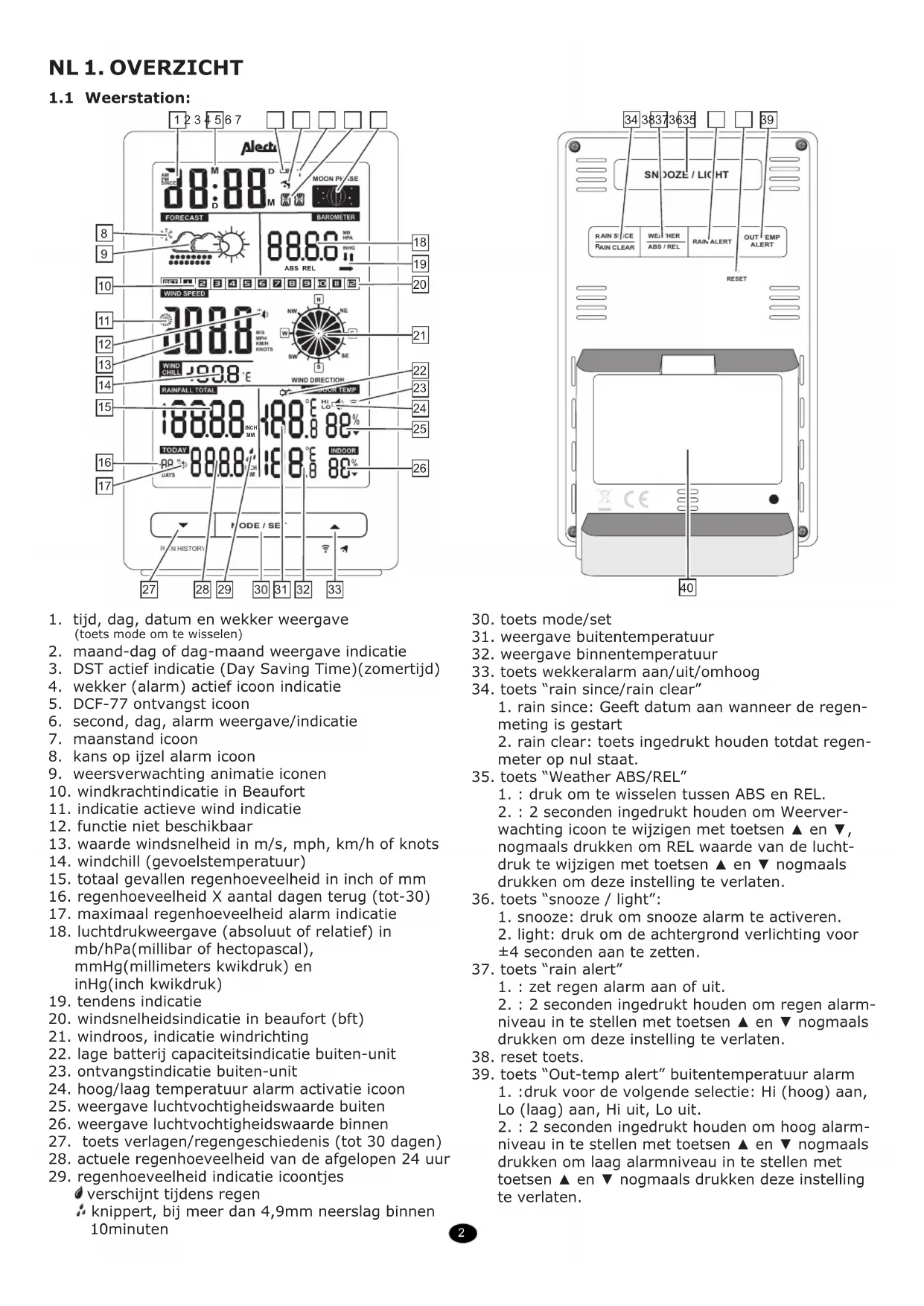

1. tijd, dag, datum en wekker weergave (toets mode om te wisselen)

2. maand-dag of dag-maand weergave indicatie

3. DST actief indicatie (Day Saving Time)(zomertijd)

4. wekker (alarm) actief icoon indicatie

5. DCF-77 ontvangst icoon

6. second, dag, alarm weergave/indicatie

7. maanstand icoon

8. kans op ijzel alarm icoon

9. weersverwachting animatie iconen

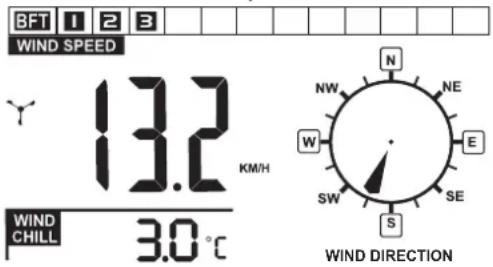

10. windkrachtindicatie in Beaufort

11. indicatie achieve wind indicatie

12. functie niet beschikbaar

13. waarde windsnelheid in m/s, mph, km/h of knots

14. windchill (gevoelstemperatuur)

15. totaal gevallen regenhoeveelheid in inch of mm

16. regenhoeveelheid X aantal dagen terug (tot-30)

17. maximaal regenhoeveelheid alarm indicatie

18. luchtdrukweergave (absoluut of relatief) in mb/hPa(millibar of hectopascal), mmHg(millimeters kwikdruk) en inHg(inch kwikdruk)

19. tendens indicatie

20. windsnelheidsindicatie in beaufort (bft)

21. windroos, indicatie windrichting

22. lage batterij capaciteitsindicatie buiten-unit

23. ontvangstindicatie buiten-unit

24. hoog/laag temperatuur alarm activatie icoon

25. weergave luchtvochtigheidswaarde buiten

26. weergave luchtvochtigheidswaarde binnen

27. toets verlagen/regengeschiedenis (tot 30 dagen)

28. actuele regenhoeveelheid van de afgelopen 24 uur

29. regenhoeveelheid indicatie icoontjes

verschijnt tijdens regen

knippert, bij meer dan 4,9mm neerslag binnen 10minuten

34 38373635 SNDOZE / LIGHT RAIN S/CE WE/HER OUT EMP RAIN CLEAR ABS / REL ALERT ALERT RESET 40

1. toets mode/set

2. weergave buitentemperatuur

3. weergave binnentemperatuur

4. toets wekkeralarm aan/uit/omhoog

5. toets "rain since/rain clear"

6. rain since: Geeft datum aan wanneer de regen- meting is gestart

7. rain clear: toets ingedrukt houden totdat regen- meter op nul staat.

8. toets "Weather ABS/REL"

9. : druk om te wisselen tussen ABS en REL.

10. : 2 seconden ingedrukt houden om Weerverwachting icon te wijzigen met toetsen ▲ en ▼, nogmaals drukken om REL waarde van de lucht-druk te wijzigen met toetsen ▲ en ▼ nogmaals drukken om deze instelling te verlaten.

11. toets "snooze / light":

12. snooze: druk om snooze alarm te activeren.

13. light: druk om de achtergrond verlichting voor ±4 seconden aan te zetten.

14. toets "rain alert"

15. : zet regen alarm aan of uit.

16. : 2 seconden ingedrukt houden om regen alarmniveau in te stellen met toetsen ▲ en ▼ nogmaals drukken om deze instelling te verlaten.

17. reset toets.

18. toets "Out-temp alert" buitentemperatuur alarm

19. :druk voor de volgende selectie: Hi (hoog) aan, Lo (laag) aan, Hi uit, Lo uit.

20. : 2 seconden ingedrukt houden om hoog alarmniveau in te stellen met toetsen ▲ en ▼ nogmaals drukken om laag alarmniveau in te stellen met toetsen ▲ en ▼ nogmaals drukken deze instelling te verlaten.

1.2 Buitenunit en sensorunit:

1 2 3 4 5 6 7 8

9 10 11 12 17 18 AA 1.5V AA 1.5V

13 16 14 15 Remote Sensor -35°C to +50°C WIND - THERMO - HYDRO Alecto

BuitenunitSensorunit

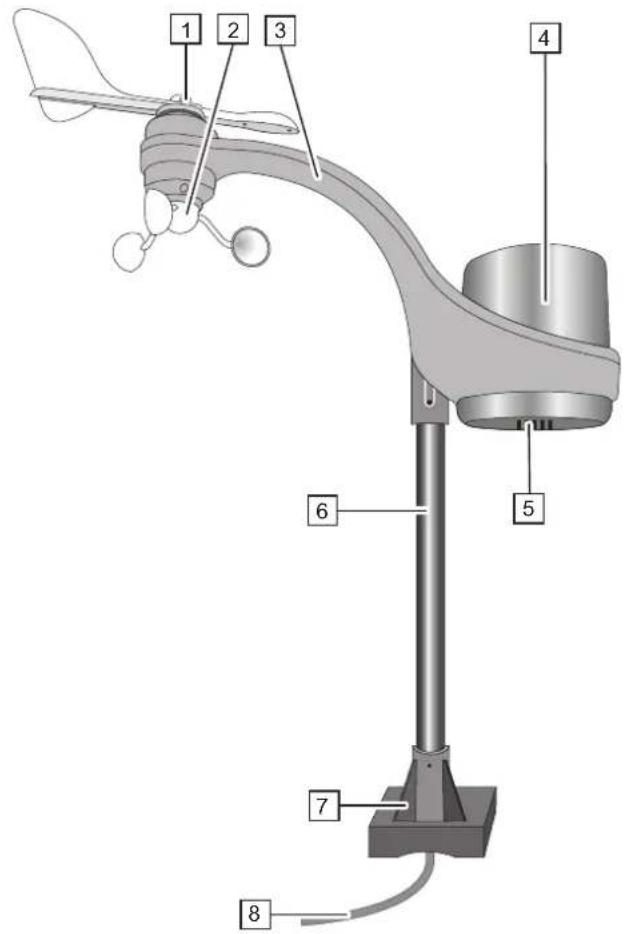

1. windvaan
2. windmolen
3. buitenunit houder
4. regenmeter
5. regenafvoer
6. mast
7. plastic basis voet
8. verbindingskabel (wind en regen sensor naar zender buitenunit)

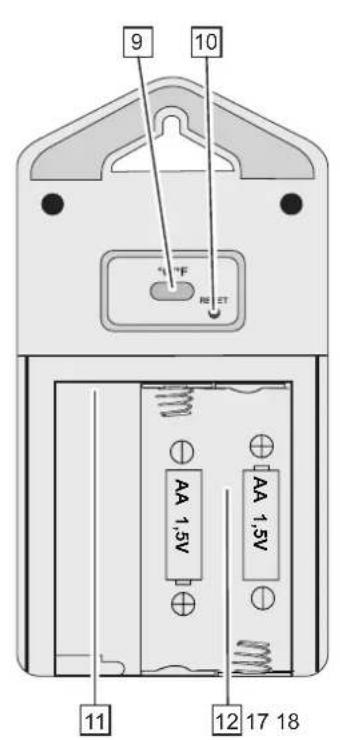

9. °C en °F selectie toets

10. reset toets buitenunit

11. aansluiting voor wind en regen sensor
12. batterijcompartiment buitenunit
13. buitentemperatuur weergave
14. zend indicatie
15. ophangoog
16. luchtvochtigheid buiten
17. temperatuur sensor
18. luchtvochtigheid sensor

2. INSTALLEREN

Attentie: na installatie kan het enkele uren tot een dag duren voordat de juiste waarden worden weergegeven en na het vervangen van lege batterijen in het weerstation, zijn de meetgegevens in het weerstation gereset.

2.1 Voeding:

Advies met betrekking tot batterijen:

In het weerstation adviseren wij om normale goede 2 x 1,5V type AA (LR6) alkaline batterijen te plaatsen. De batterij levensduur bij Alkaline batterijen met een capaciteit van 2000mAh bedraagt ruim een jaar. Oplaadbare batterijen worden vanwege een lagere voedingsspanning niet geadviseerd.

De buiten-unit wordt gevoed door 2 x 1,5V type AA (LR6) batterijen maar omdat normale Alkaline batterijen niet of slecht presteren bij temperaturen van rond of onder 0°C, is het toepassen van standaard Alkaline batterijen in de buiten-unit niet aan te bevelen.

Voor de buiten-unit adviseren wij dan ook om Lithium batterijen te plaatsen die ontwikkeld zijn om te functioneren bij een temperatuurbereik van -20°C tot 60°C. Deze batterijen zijn leverbaar via de serviceafdeling van Alecto via internet www.alecto.nl

De batterij levensduur bij Lithium batterijen met een capaciteit van 2900mAh bedraagt ruim een jaar. Verschijnt het icoon in het display van het weerstation dan dienen de batterijen van de buiten unit te worden vervangen.

Buiten-unit:

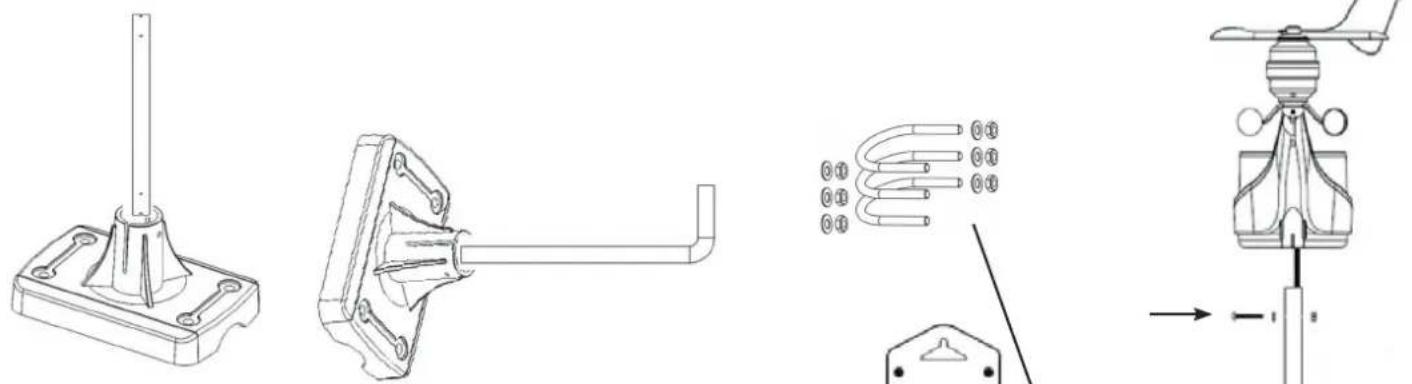

Naar keuze kunt u de buiten-unit op een vlakke ondergrond (bijvoorbeeld een hek of railing of tegen de muur met behulp van de diversen meegeleverde masten) plaatsen of op een paal (max. ∅ 37mm.(exclusief)). Zorg er in elk geval voor dat de unit minimaal 1,5 meter boven de grond geplaatst wordt en dat de unit vrij in de regen en in de wind staat. Voer de draad van de wind en regenunit door de mast en basis voet.

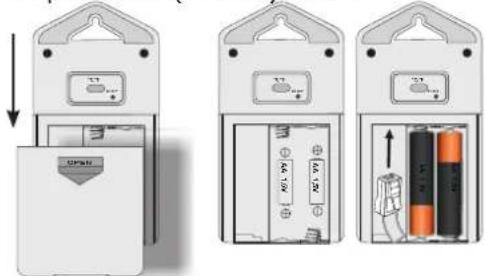

Open het batterijcompartiment door het batterijdekseltje naar beneden te schuiven. Plaats volgens de onderstaande tekening 2 x AA 1,5V batterijen. Let hierbij op de polariteit (+ en -). Sluit meteen de kabel van de wind en regen sensor aan. Plaats het klepje terug (batterijen zijn exclusief). Als alles straks goed werkt kan de buiten-unit op zijn vaste plek worden gemonteerd.

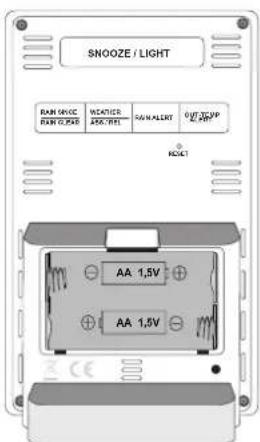

Klik het batterijklepje aan de achterzijde open en scharnier het klepje open, plaats 2 x AA 1,5V batterijen zoals aangegeven in het batterijcompartiment en scharnier het batterijklepje terug op het weerstation. (batterijen zijn exclusief)

Het weerstation start met de ontvangst van de buitenunit.

SNOOZE / LIGHT RAM DRIVE RAN ORDER HEATERS 240Ω/1Hz PARALERT 0Ω/360pp HOLD AA 1,5V AA 1,5V

2.2 Weersverwachting:

De weersverwachting wordt weergegeven in vorm van een animatie:

Aan de hand van de luchtdruk berekent het weerstation het weer voor de komende 12-24 uur. Na het plaatsen van de batterijen dient de actuele weersconditie te worden ingesteld door middel van het juiste icoon te kiezen. De weersanimatie zal na het plaatsen van batterijen in het weerstation knipperen. Met toetsen ▼ en ▲ kan het juiste icoon worden gekozen met het actuele weer. Na het instellen zal het weerstation automatisch binnen 15 seconden overgaan naar de ontvangst van de buiten-unit.

Kies bij bewolkt weer het wolkje.

Kies bij zonnig weer het zonnetje etc.

Druk op toets "MODE/SET" om deze mode te verlaten.

2.3 Weericonen later aanpassen:

Druk op toets "Weather ABS/REL" (35) en houdt deze ingedrukt totdat de animatie gaat knipperen. Met toetsen ▼ en ▲ kan het juiste icoon worden gekozen. Druk 2 x op de toets "Weather ABS/REL" (35). De weerverwachting is nu ingesteld. De verwachting is van toepassing op een gebied van omstreeks 30-50km rond het weerstation. De verwachtingsnauwkeurigheid bedraagt 70-75%. Let op dat geen garantie gegeven kan worden op het correct weergeven van de verwachting.

Het weerstation kent de volgende verwachtingen:

Als de weer animatie regen aangeeft maar één van de temperatuurweergaven is onder 0°C, dan zal er sneeuw worden weergegeven in de animatie.

IJzel alarm:

Het icoon van ijzelalarm * zal op het scherm verschijnen wanneer de buitentemperatuur tussen -2°C en +3°C is.

Als het weerstation de buitenunit heeft ontvangen schakelt deze automatisch over op ontvangst van de DCF-77 atoomtijd.

2.4 (DCF) tijd:

Als het symbool knippert, is de klok de atoomtijd aan het ontvangen. Is deze gesynchroniseerd met de atoomtijd die door de zender 'DCF77' radiografisch wordt verstuurd blijft het symbool continue zichtbaar. Als dit symbool niet oplicht dan wordt de tijd via de interne klok van het weerstation weergegeven. De DCF77 zender staat in Frankfurt, Duitsland. De ontvangst van de DCF77-tijd is in principe mogelijk in geheel West Europa. Tijdens zomertijd verschijnt DST onder het symbool

2.5 Koppelen weerstation / buiten-unit:

Automatisch:

Zodra de batterijen in het weerstation zijn geplaatst, gaat de weersverwachting animatie icon knipperen. Met de toetsen ▼ en ▲ op het front van het weerstation dient het actuele weertype te worden ingegeven. Na een 15 seconden schakelt het weerstation over op de ontvangst van de buiten-unit en gaat op zoek naar een signaal van de buiten-unit. Als u binnen die minuut batterijen heeft geplaatst in de buiten-unit en deze units 'vinden' elkaar, dan koppelen deze units zichzelf automatisch aan elkaar en verschijnen op het display van het weerstation de temperatuur, luchtvochtigheid, regenhoeveelheid en windsnelheid zoals de buiten-unit die doorstuurt. Daarna schakelt het weerstation over op ontvangst van het DCF-77 klok signaal om met de zender in Frankfurt te synchroniseren (zie Klok).

Handmatig:

Als de units elkaar niet automatisch vinden, of na het vervangen van de batterijen, dan kunt u als volgt de buiten-unit (opnieuw) aan het weerstation koppelen:

1. houd toets ▲ op het weerstation gedurende 2 seconden ingedrukt, het antennesymbool ⚪ in het display verschijnt en de waarden gaan knipperen
2. druk kort onder op de buiten-unit op toets RESET
3. na enkele seconden hebben de units elkaar (weer) gevonden

Als de buiten-unit is aangemeld aan het weerstation en dit werkt allemaal correct, kan de buiten-unit met buitensensor (wind- en regensensor) buiten worden geplaatst.

Aangezien de buitensensor en buitenunit met een draad is verbonden kan de buitenunit dichter bij het weerstation (max. afstand 30 meter) worden geplaatst of op oog hoogte om de buitenunit beter af te kunnen lezen. In geval van wandmontage kunnen het weerstation en buitenunit aan een enkele schroef opgehangen worden. Met het uitklappen van de tafelstandaard kan het weerstation op een vlakke ondergrond worden geplaatst.

3.1 Plaatsingstips buiten-unit:

Om de regen- en windmeter zo nauwkeurig mogelijk te laten werken, moet de regen- en windmeter zo exact mogelijk horizontaal staan.

Om aan te kunnen geven uit welke richting de wind vandaan komt, moet de regen- en windunit op het Noorden gericht worden. Zorg dat de windvaan naar voren is gericht (achterkant van de windvaan

zit boven de arm en het dichtstbij de regensensor. Zie hiervoor de aanduiding "direction for setting wind vane" boven op de regen- en windmeter. Gebruik een nauwkeurige kompas (exclusief) om de unit goed te richten. In de windroos wordt de windrichting aangegeven. Als de buitenwindsensor op de juiste wijze is geïnstalleerd dan kan de windrichting op de volgende manier worden geactiveerd.

Druk op de toets "MODE/SET" (30) en houdt deze minimaal 1 seconden in totdat 12Hr of 24Hr gaat knipperen. Druk daarna 14 maal op de toets "MODE/SET" (30) totdat de windroos gaat knipperen. Met de toetsen

▲ en ▼ kan nu het noorden worden ingesteld. Na 15 seconden geen toets te hebben ingedrukt stopt het instelmenu of druk op de toets "MODE/SET" (30).

Noorden in lijn

4. INSTELLEN VAN HET WEERSTATION

Druk op toets "MODE/SET" (30) en houdt deze minimaal 1 seconden in totdat 12Hr of 24Hr gaat knipperen. Druk herhaaldelijk op de toets "MODE/SET" (30) om de volgende functies met de toetsen ▲ en ▼ aan te passen (na 15 seconden geen toets te hebben ingedrukt stopt het instelmenu).

instellingen:

12/24 uur RCC on/off tijdzone uren minuten seconden jaar maand
dag taal °C of °F			luchtdruk notatie	windsnelheid notatie	neerslag notatie	windrichting

12/24 uur: Stel hier de weergave van de klok in op 12 uursweergave of 24 uursweergave

RCC (Radio Controlled Clock) aan/uit: Zet hier DCF-77 ontvanger aan of uit.

tijdzone: Stel hier de gewenste tijdzone in (geen werking als RCC op uit staat).

uren: Stel de actuele uur weergave van de tijd in.

minuten: Stel de actuele minuten weergave van de tijd in.

seconden: Stel de actuele seconde weergave van de tijd in (alleen 0 instelling).

jaar: Stel het actuele jaartal in.

taal: Stel de gewenste taal in voor de dag weergaven.

Language	Country Code	Sun-day	Mon-day	Tuesday	Wednesday	Thursday	Friday	Saturday
Deutsche GE	SO MO DI	MI DO	FR	SA
English	EN	SU	MO	TU	WE	TH	FR	SA
Русский	RU	BC	ПН	BT	CP	ЧТ	ПТ	СБ
Danmark	DA	SO	MA	TI	ON	TO	FR	LO
Nederlands	NE	ZO	MA	DI	WO	DO	VR	ZA
Italiano	IT	DO	LU	MA	ME	GI	VE	SA
Español	ES	DO	LU	MA	MI	JU	VI	SA
Français	FR	DI	LU	MA	ME	JE	VE	SA

°C of °F: Temperatuur instellen in weergave °C of °F.

luchtdruk notatie: Geeft luchtdruk weergave weer in: mBar/HPA, mmHG of InHG

mBar = milliBar
HPA = Hectopascal
mmHG = millimeter kwik, millimeter kwikkolom of millimeter kwikdruk
inHG = inch kwik of inch kwikkolom

windsnelheid notatie: Geeft de windsnelheid weer in: Knots, Km/h, mph of m/s

Knots = knot
Km/h = Kilometer per uur
mph = mijl per uur
m/s = meter per seconde

Via de beaufort balk wordt de windsnelheid in beaufort weergegeven (bv. windkracht 3)

neerslag notatie: Geeft de neerslag eenheid weer in: Inch of mm = millimeter

windrichting: Geeft de windrichting aan. Met de toetsen ▼ en ▲ kan een kleine aanpassing worden ge- maakt.

5. KLOK EN WEKKER FUNCTIE

5.1Klok:

Introductie

De WS-3300 heeft een ingebouwde DCF ontvanger. Met deze ontvanger wordt het DCF kloksignaal uit Frankfurt ontvangen. Dit signaal zorgt ervoor dat de klok zeer nauwkeurig de tijd aangeeft. Voorwaarde is dat het signaal goed wordt ontvangen. Elke nacht om 03:00 uur synchroniseert de klok automatisch met de zender in Frankfurt.

Automatisch:

Zodra u de batterijen in de binnen-unit plaatst, gaat het weerstation zichzelf instellen. Na ± 3 minuten of eerder gaat de klok op zoek naar het DCF radio signaal voor de tijd en de datum en knippert het antennesymbool Ⓥ Na enkele seconden of minuten geeft de WS-3300 de correcte tijd weer. In extreme gevallen kan het zijn dat pas na ruim een dag de DCF tijd weergegeven wordt.

Handmatig:

Als de klok het radiosignaal niet of niet goed ontvangt, dan kunt u als volgt de klok handmatig instellen:

1. druk 2 seconden op toets "MODE/SET" (30), 12Hr of 24Hr verschijnt in het klok gedeelte van het display

2. stel met de toetsen ▼ en ▲ het gewenste tijdformaat in, druk kort op toets "MODE/SET" (30)

3. stel met de toetsen ▼ en ▲ de DCF-ontvanger (functie RCC radio controled clock) op aan (on) of uit (off)

4. druk kort op toets "MODE/SET" (30)

5. stel met de toetsen ▼ en ▲ de tijdzone (TZ) in(-12 t/m +12), druk kort op toets "MODE/SET" (30)

6. stel met de toetsen ▼ en ▲ de uren in, druk kort op toets "MODE/SET" (30)

7. stel met de toetsen ▼ en ▲ de minuten in, druk kort op toets "MODE/SET" (30)

8. zet de toetsen ▼ en ▲ de seconden op 0, (hiermee kunt u de klok exact gelijk laten lopen met uw eigen klok), druk kort op toets "MODE/SET" (30)

9. stel met de toetsen ▼ en ▲ het jaar in, druk kort op toets "MODE/SET" (30)

10.stel met de toetsen ▼ en ▲ de maand in, druk kort op toets "MODE/SET" (30)

11.stel met de toetsen ▼ en ▲ de datum in, druk kort op toets "MODE/SET" (30)

12.stel met de toetsen ▼ en ▲ de taal in voor het weergaven van de dagen, druk kort op toets "MODE/SET" (30)

1. na ±15 seconden zal het knipperen van het display stoppen.

De klok is nu handmatig ingesteld.

Als de DCF ontvanger is ingeschakeld en het signaal wordt weer goed ontvangen, dan neemt deze ontvanger de klokweergave over (mits RCC op "on" staat).

Het symbool 📋 geeft de status van de DCF klok weer:

geen symbool: de DCF ontvanger is uitgeschakeld; de weergegeven tijd komt vanaf de interne klok van de WS-3300

knippert: de DCF ontvanger is ingeschakeld en is op zoek naar het DCF signaal; de weergegeven tijd komt vanaf de interne klok van de WS-3300

continue opgelicht: de DCF ontvanger is ingeschakeld en ontvangt het DCF signaal; de weergegeven tijd en datum is gesynchroniseerd met de DCF atoomklok uit Frankfurt

5.2 WEKKER FUNCTIE:

Druk op 3 x kort op toets "MODE/SET" (30) zodat de wektijd verschijnt. Houdt de toets "MODE/SET" (30) voor 2 seconden bij wektijd weergave in om de wekuren te wijzigen met de toetsen ▼ en ▲. Druk nogmaals op "MODE/SET" (30) om de wekminuten te kunnen wijzigen met de toetsen ▼ en ▲. Druk nogmaals op de toets "MODE/SET" (30) om de wektijd vast te leggen. Het weerstation heeft een wekfuncties.

De wekker is geactiveerd als het wekkericoon verschijnt in het display. Druk tijdens de basisweergave op toets " " om de wekker te activeren. Het icoon verschijnt in het display.

5.3 ALARMSIGNAAL UITZETTEN:

Als de wektijd is bereikt, zal het weerstation een alarmsignaal geven.

De éérste 10 seconden is het ritme van het alarmsignaal langzaam.

Tussen 10 en 20 seconden is het ritme van het alarmsignaal sneller.

Tussen 20 en 30 seconden is het ritme van het alarmsignaal nog sneller

Na 30 seconden is het ritme van het alarmsignaal het snelst en stopt automatisch na 2 minuten.

Na 24 uur zal het alarmsignaal, in verband met de ingestelde wektijd, weer beginnen.

Het alarm kan eerder worden gestopt door op toets "SNOOZE/LIGHT" (36) te drukken of een willekeurige toets om het alarm definitief voor de komende 24 uur uit te zetten.

Is snooze geactiveerd dan zal na 5 minuten het alarm opnieuw starten. Het icoon ♦knippert in het display. De snooze functie kan 7 keer worden herhaald.

5.4RESET REGENGEGEVENS:

Druk, nadat alles is geïnstalleerd, gedurende 2 seconden op toets "RAIN CLEAR" (34) om alle meetgegevens tot aan dat moment te wissen. Dit voorkomt dat u op een later tijdstip meetgegevens ziet die veroorzaakt zijn door bewegingen tijdens het installeren.

6. GEBRUIKEN

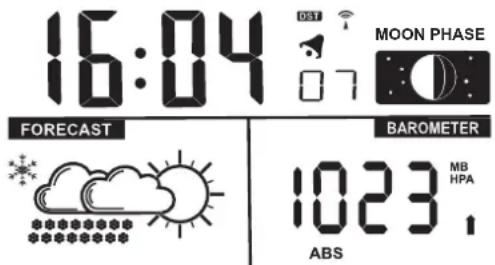

Het display toont de volgende basisfuncties / gegevens:

16:04 MOON PHASE FORECAST BAROMETER 1023, MB HPA ABS

6.2 KLOK:

klok met DCF-77 ontvangstindicatie.

In bovenstaand voorbeeld is het DST-logo(day saving time(zomertijd)) indicatie zichtbaar. Bij ontvangst van het DCF-77 signaal is de getoonde tijd correct. Druk kort op "MODE/SET" (30) om de dag, datum en alarmtijd te bekijken.

6.3 MAANSTAND:

De maandstand indicatie geeft de maanstand aan in de vorm van een icoon.

De maanstand is hiermee bij te houden.

De weergave van de maanstand is gekoppeld aan de instelling van de datum, maand en jaar De volgende maanstanden kunnen weergegeven worden:

de nieuwe maan

de jonge maansikkel

het eerst kwartier

de wassende maan

de volle maan

de afnemende maan

het laatste kwartier

de asgrauwe maan

6.4 ACHTERGRONDVERLICHTING:

Druk op toets "SNOOZE/LIGHT" (36) om de achtergrondverlichting te activeren.

De achtergrondverlichting zal voor ongeveer 5 seconden aanblijven en gaat daarna automatisch uit.

6.5 LAGE BATTERIJ INDICATIE:

Verschijnt het icoon ✉ dan zijn de batterijen van de buitenunit bijna leeg.

Vervang dan de battijeren.

6.6 BAROMETER en WEERSVERWACHTING:

De barometer geeft de actuele luchtdrukwaarde weer. De waarde kan worden weergeven als absolute- of relatieve waarden.

Relatieve luchtdruk:

Afhankelijk van het hoogteniveau (in vergelijking met het zeeniveau) is de luchtdruk anders.

De absolute luchtdruk geeft de luchtdruk aan die aanwezig is onafhankelijke van deze hoogte (neem deze waarde als referentie). Voor de verwachting van het weer is het noodzakelijk om de juiste luchtdruk te meten. Ook als men zich bv. 100 meter boven de zeespiegel bevindt. Dit noemt men de relatieve luchtdruk. Per 8 meter neemt de luchtdruk met 1 hPa af. Als u zich niet in de bergen bevindt hoeft u de relatieve luchtdruk niet aan te passen.

Met de toets "WEATHER-ABS REL" (35) aan de achterzijde kan er gewisseld worden tussen de weergave Absoluut en Relatief.

Aanpassen van de weerverwachting iconen en de relatieve luchtdruknotatie.

• druk op de toets "WEATHER-ABS REL" (35) en houdt deze ingedrukt totdat het weerstation een beep geeft, het weersverwachting icoon gaat knipperen.
• met de toetsen ▼ en ▲ kan het actuele weertype worden geselecteerd.
• druk nogmaals kort op toets "WEATHER-ABS REL" (35).
• de relatieve luchtdrukwaarde gaat nu knipperen
• Met de toetsen ▼ en ▲ kan nu de relatieve luchtdrukwaarde worden aangepast.
• Alleen de relatieve luchtdrukwaarde kan worden gewijzigd
• druk nogmaals op de toets "WEATHER-ABS REL" (35) om de waarde vast te leggen.

Tendens indicatie:

De luchtdruk is hoger ten opzichte van eerder

→ De luchtdruk is gelijk ten opzichte van eerder

↓ De luchtdruk is lager ten opzichte van eerder

Weersverwachting m.b.v. animatie icoon 's:

De volgende verwachtingen zijn mogelijk:

Het display toont de volgende windmetingen

BFT 1 2 3 WIND SPEED 13.2 KM/H WIND CHILL 3.0°C N NW NE W E SW SE S WIND DIRECTION

Windkracht indicatie in Beaufort:

De actuele windkracht wordt weergegeven in de tabel in beaufort (BFT).

Indicatie windmolen:

De indicatie van het windmolentje gaat draaien als er wind wordt gemeten >.

Wind Speed (windsnelheid):

Hier wordt de windsnelheid waarden weergegeven. (Keuze uit: m/s, mph, km/h of knots

In de windroos wordt de windrichting aangegeven. Als de buitenwindsensor op de juiste wijze is geïnstalleerd wordt de windrichting aangegeven (zie 3.2 Windmeter instellen).

WindChill (gevoelstemperatuur):

Bij koude dagen en winderige dagen is niet de temperatuur die het koud maakt maar de combinatie tussen de hoeveelheid wind en de temperatuur. Als de buitentemperatuur onder 10°C komt, en de windsnelheid boven 4,8 Km/h. wordt de gevoelstemperatuur (windchill) weergegeven. Buiten deze waarde geeft het display" --.- °C " aan.

6.8 REGEN METINGEN:

Het display toont de volgende regenmetingen

RAINFALL TOTAL 26.5 MM TODAY 1.1 MM

Total:

Hier wordt de totaal gevallen neerslag vanaf het begin (laatste reset of plaatsen batterijen) tot nu toe weergegeven.

Druk op de toets "RAIN SINCE" (34) om de startdatum te controleren. De datum wordt getoond in plaats van de klok.

Today:

Geeft de gevallen neerslag van de afgelopen 24 uur weer.

Rain History (regen geschiedenis):

Druk op de toets "RAIN HISTORY" (27) om de neerslag geschiedenis tot 30 dagen terug te kijken. Na 15 seconden geen toets in te drukken verdwijnt de geschiedenis uit beeld.

Neerslaggegevens wissen:

Druk op de toets "RAIN CLEAR" (34) en houdt deze 2 seconden ingedrukt om de neerslaggegevens te wissen.

Neerslagalarm functie:

Als er een bepaalde hoeveelheid regen is gevallen kan het weerstation worden ingesteld dat er een alarm signaal hoorbaar is.

Neerslagalarm instellen:

druk op de toets "RAIN ALERT" (37) voor minimaal 2 seconden.

"HI" gaat knipperen. Selecteer met de toetsen ▼ en ▲ het gewenste neerslagalarm niveau druk op de toets "RAIN ALERT" (37) om de waarde te bevestigen.

druk op de toets "RAIN ALERT" (37) om het neerslag alarm te activeren of deactiveren

"HI" verschijnt in het display als het neerslagalarm is geactiveerd.

Als het neerslag niveau wordt bereikt zal het alarm starten.

Druk op een willekeurige toets om het alarm uit te zetten (Hi-icoon blijft knipperen).

6.9 TEMPERATUUR:

Indoor en Outdoor TEMP:

Binnen- en buiten temperatuur met luchtvochtigheid (is de luchtvochtigheid beneden 20% verschijnt het icoon ▼). Als de temperatuur buiten de meetbare waarde valt zal het display LL.L of HH.H tonen.

Buitentemperatuuralarm functie:

Als de buitentemperatuur een bepaalde waarden Hoger of Lager passeert kan het weerstation worden ingesteld dat er een alarm signaal hoorbaar is.

Dit kan zijn als de temperatuur beneden een bepaalde waarde komt.

Als de temperatuur boven een bepaalde waarde komt.

Als de temperatuur beneden en boven een bepaald waard komt.

Temperatuuralarm instellen:

druk op de toets "OUT TEMP ALERT" (39) voor minimaal 2 seconden.

"HI" gaat knipperen. Selecteer met de toetsen ▼ en ▲ de gewenste hoog alarm temperatuur druk op de toets "OUT TEMP ALERT" (39)

"LO" gaat knipperen. Selecteer met de toetsen ▼ en ▲ de gewenste laag alarm temperatuur druk op de toets "OUT TEMP ALERT" (39) om de waarde te bevestigen.

druk op de toets "OUT TEMP ALERT" (39) om te kiezen tussen: "HI" hoog temperatuur alarm

"HI-LO" hoog en laag temperatuur ala

"LO" laag temperatuur alarm

Als één van de iconen zijn geselecteerd is het alarm geactiveerd.

Als een ingestelde waarde wordt gepasseerd zal het alarm starten.

Druk op een willekeurige toets om het alarm uit te zetten (het alarm icoon blijft knipperen).

meetbereik luchtvochtigheid: 20% \~ 99%

klok synchronisatie signaal: DCF-77 Frankfurt.

voeding: batterij 2 x 1,5V type AA (LR6) alkaline

afmetingen display: 110 x 72mm

afmetingen: 153 x 95 x 45mm

Buitensensor:

meetbereik buitentemperatuur: -20 \~ +50°C (-4°F \~ 122°F)

meetbereik luchtvochtigheid: 20% \~ 99%

montage op pijp: maximaal ∅ 37mm

Lengte kabel : 9,50 meter

voeding: batterij 2 x 1,5V type AA (LR6) bij voorkeur Lithium batterijen

zendfrequentie: 868.34 MHz

zendvermogen: < 1 dBm

reikwijdte: ± 30 meter

afmetingen: 70 x 135 x 25mm

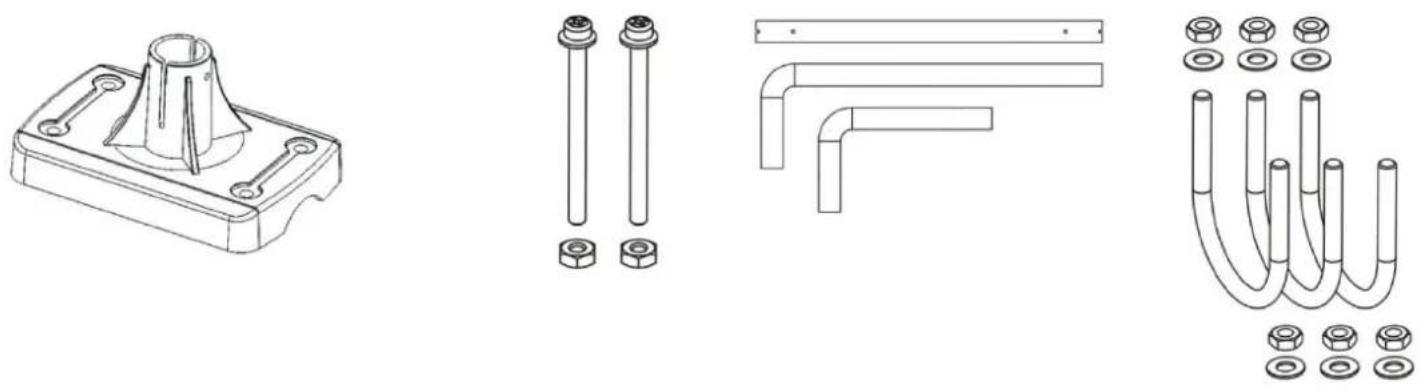

8. ACCESSOIRES

9. VERKLARING VAN CONFORMITEIT

Hierbij verklaar ik, Hesdo, dat het type radioapparatuur Alecto WS-3300 conform is met Richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: http://DOC.hesdo.com/WS-3300-DOC.pdf

FR 1. VUE D'ENSEMBLE

1.1 Station météo:

1 2 3 4 5 6 7 Alecta AM EM SCE M D D MOON PHASE M M FORECAST BAROMETER 88.6.0 MB HPA INHG ABS REL 18 9 19 10 WIND SPEED 30.0.8.8 MIS MPH KMH KNOTS NW NE SW SE S 20 11 12 13 14 WIND CHILL 1998 E WIND DIRECTION 21 22 23 24 25 15 TODAY 188.8.8 INCH MM INDOR TEMP 198.8.8 80°/° 80°/° 16 UAYS 88.8.8 198.8° 80°/° 17 R/N HISTORY 27 28 29 30 31 32 33 ODE / SE

Hesdo, Australiëlaan 1 5232 BB, 's-Hertogenbosch The Netherlands

v3.0
