Caractéristiques	Détails
Type de produit	Station Météo
Mesures de température	Intérieure et extérieure
Mesures d'humidité	Intérieure et extérieure
Affichage	Écran LCD rétroéclairé
Prévisions météo	Icônes de prévisions (ensoleillé, nuageux, pluvieux)
Plage de mesure de température	-20°C à 60°C
Plage de mesure d'humidité	1% à 99%
Alimentation	Adaptateur secteur ou piles
Installation	Facile à installer, avec support mural
Maintenance	Nettoyage régulier de l'appareil, vérification des piles
Sécurité	Ne pas exposer à l'eau, utiliser dans des conditions recommandées
Garantie	Vérifier auprès du revendeur

FOIRE AUX QUESTIONS - WS1550 ALECTO

Comment réinitialiser ma station météo ALECTO WS1550 ?

Pour réinitialiser la station météo, retirez les piles, attendez environ 10 secondes, puis réinsérez les piles en respectant la polarité.

Pourquoi ma station météo n'affiche-t-elle pas les bonnes données ?

Vérifiez que les capteurs extérieurs sont correctement installés et que la station est placée dans un endroit sans obstacles. Assurez-vous également que les piles sont en bon état.

Comment changer l'unité de mesure de la température sur la station ALECTO WS1550 ?

Pour changer l'unité de mesure, appuyez sur le bouton 'SET' jusqu'à ce que l'unité de température clignote, puis utilisez les flèches pour sélectionner Celsius ou Fahrenheit.

Que faire si la connexion entre la station et le capteur extérieur est perdue ?

Assurez-vous que le capteur extérieur est à portée de la station. Vérifiez les piles du capteur et réinitialisez la connexion en retirant puis en réinsérant les piles de la station.

Comment calibrer la pression atmosphérique sur ma station météo ?

Pour calibrer la pression atmosphérique, accédez au menu des paramètres, sélectionnez 'Pression', puis ajustez la valeur en fonction de votre localisation ou des prévisions météo locales.

Ma station météo ALECTO WS1550 ne s'allume pas, que faire ?

Vérifiez que les piles sont correctement insérées et qu'elles ne sont pas déchargées. Essayez de remplacer les piles par de nouvelles si nécessaire.

Comment mettre à jour le logiciel de ma station météo ?

La station ALECTO WS1550 ne nécessite pas de mise à jour logicielle. Assurez-vous simplement de l'utiliser avec des piles en bon état.

Quel est le rayon de portée du capteur extérieur de la station météo ?

Le rayon de portée du capteur extérieur est d'environ 100 mètres en espace ouvert. Les murs et autres obstacles peuvent réduire cette portée.

Comment changer les piles de la station météo ALECTO WS1550 ?

Ouvrez le compartiment à piles situé à l'arrière de la station et remplacez les anciennes piles par de nouvelles, en respectant la polarité indiquée.

MODE D'EMPLOI WS1550 ALECTO

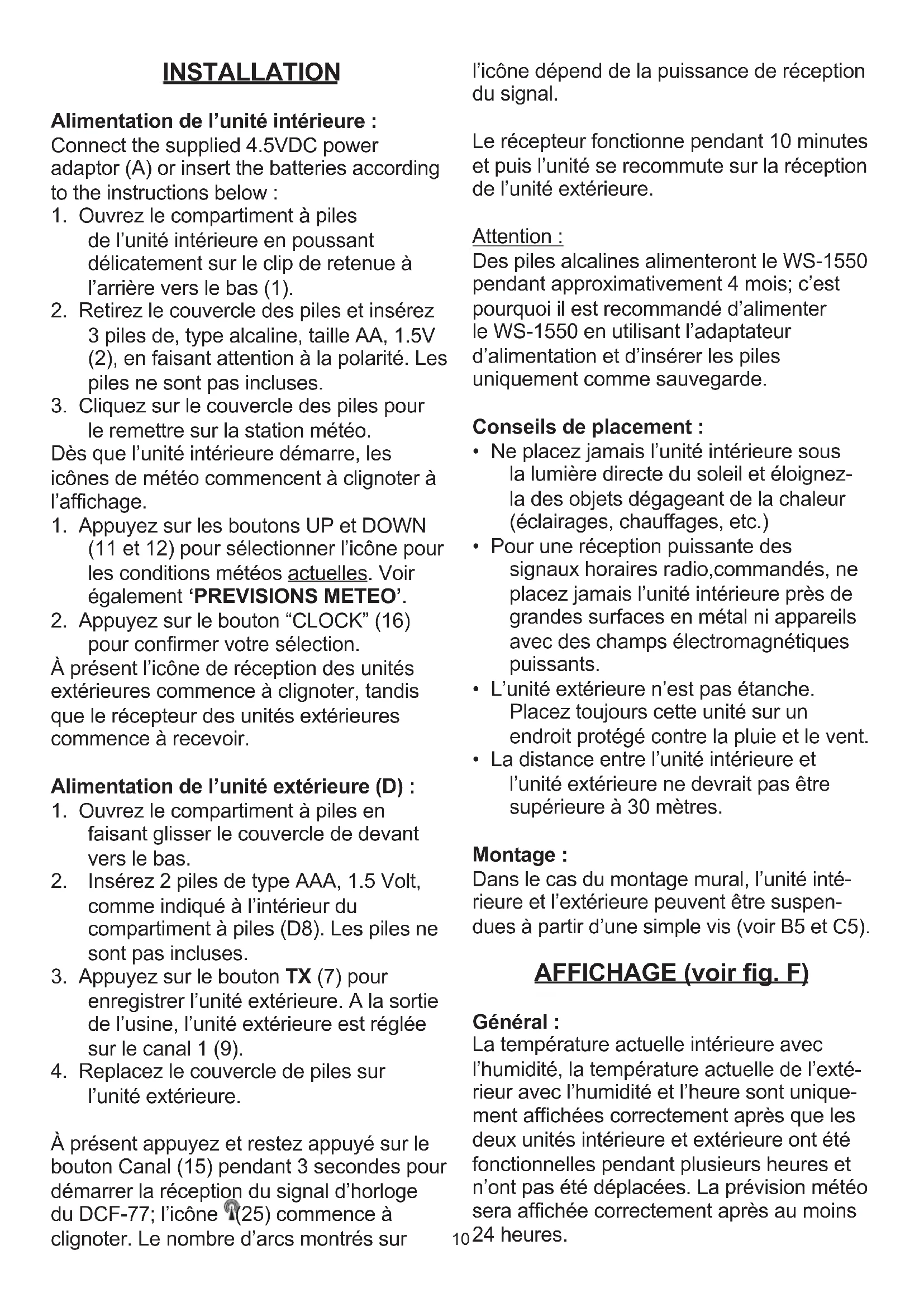

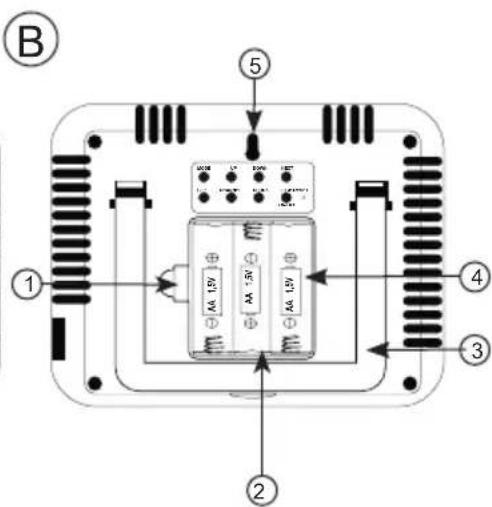

Alimentation de l'unité interieure :

1. Ouvrez le compartment à piles de l'unité interieure en poussant délicatement sur le clip de retenue à l'arrête vers le bas (1).
2. Retirez le couvercle des piles et insérez 3 piles de, type alcaline, taille AA, 1.5V (2), en faisant attention à la polarité. Les piles ne sont pas incluses.
3. Cliquez sur le couvercle des piles pour le remetter sur la station météo.
   Dès que l'unité interieure démarre, les iconées de météo commencent à clignoter à l'affichage.
4. Appuyez sur les boutons UP et DOWN (11 et 12) pour selectionner l'icone pour les conditions météos actuelles. Voir également 'PREVISIONS METEO'.
5. Appuyez sur le bouton "CLOCK" (16) pour confirmer votre selection.
   Àpresent l'icone de réception des unités extérieures commence à clignoter, tandis que le récepteur des unités extérieures commence à receivevoir.

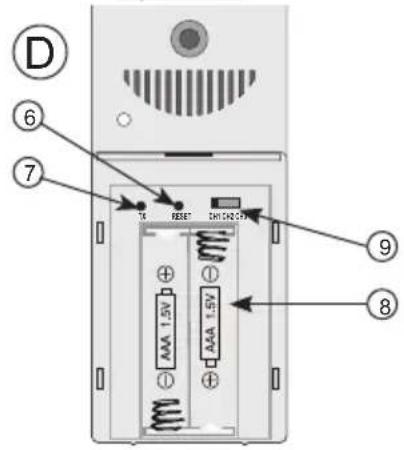

Alimentation de l'unité extérieure (D) :

1. Ouvrez le compartment à piles en faisant glisser le couvercle de devant vers le bas.
2. Insérez 2 piles de type AAA, 1.5 Volt, comme indiqué à l'intérieur du compartment à piles (D8). Les piles ne sont pas incluses.
3. Appuyez sur le bouton TX (7) pour enregistrer l'unité extérieure. A la sortie de l'usine, l'unité extérieure est régée sur le canal 1 (9).
4. Replacez le couvercle de piles sur l'unité extérieur.

À présent appuyez et restez appuyé sur le bouton Canal (15) pendant 3 secondes pour démarrer la réception du signal d'horloge du DCF-77; l'icone (25) commence à clignoter. Le nombre d'arcs montrés sur

l'icone dépend de la puissance de réception du signal.

Le récepteur fonctionne pendant 10 minutes et puis l'unité se recommute sur la réception de l'unité extérieure.

Attention :

Des piles alcalines alimenteront le WS-1550 pendant approximativement 4 mois; c'est pourquoit il est recommandé d'alimenter le WS-1550 en utilisant l'adaptateur d'alimentation et d'insérer les piles uniquement comme sauvegarde.

Conseils de placement :

• Ne placez jamais l'unité interieure sous la lumière directe du soleil et éloignez-la des objets dégageant de la chaleur (éclairages, chauffages, etc.)
• Pour une réception puissant des signaux horaires radio, commandés, ne placez jamais l'unité interieure pres de grandes surfaces en métal ni appareils avec des champs electromagnétiques puissants.
• L'unité extérieure n'est pas étanche. Placez toujours cette unité sur un endroit protégé contre la pluie et le vent.
• La distance entre l'unité interieure et l'unité extérieure ne devrait pas etre supérieure a 30 metres.

Montage :

Dans le cas du montage mural, l'unité interieure et l'extérieure peuvent être suspendues à partir d'une simple vis (voir B5 et C5).

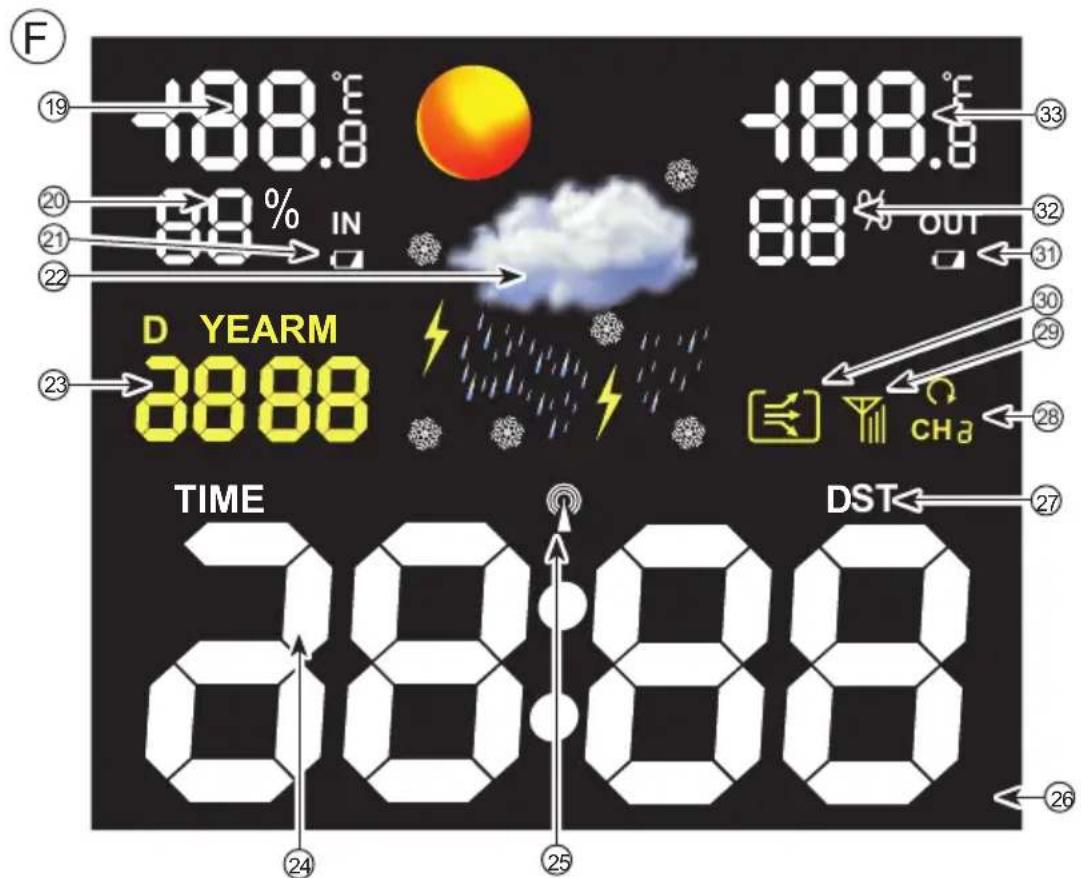

AFFICHAGE (voir fig. F)

Général :

La température actuelle interieure avec l'humidité, la température actuelle de l'extérieur avec l'humidité et l'hourne sont uniquement affichées correctement après que les deux unités interieure et extérieure ont été fonctionnelles pendant plusieurs heures et n'ont pas été déplacées. La prévision météo sera affichée correctement après au moins 1024 heures.

Affichage à l'écran :

La prévision météo à l'affichage est représentée par des icones. L'affichage peut également indiquer 4 fonctions principales, à savoir : températures interieure et extérieure, humidités interieure et extérieure, date et heures. Vous pouvez utiliser le bouton "light on/off" (17) du WS-1550 pour activer l'éclairage de fond d'écran et le bouton "MODE" (10) pour montré d'abord la fonction "date" et puis la fonction "année". Sur réception du signal DCF, la date apparaitra.

(DCF)heure:

Lorsque le symbole est éclairé au centre de l'heure (25), l'horloge est synchronisée avec le signal d'heure atomique envoyé par la station 'DCF77'. Si ce symbole n'est pas éclairé, l'heure est affichée par l'horloge interne du WS-1550.

La station DCF77 est située à Francfort, en Allemagne. La réception de l'heure DCF77 est en gros possible dans toute l'Europe de l'ouest.

Température avec humidité :

Sur (19) la température interieure est affichée. Sur (20) l'humidité interieure est affichée en %.

Sur (33) la température extérieure est affichée. Sur (32) l'humidité extérieure est affichée en %

Appuyez sur le bouton C/F (14) pour commuter l'affichage entre ^ Celsius et ^ Fahrenheit.

Prévision météo :

Sur (22) la prévision météo est affichée, représentée par des icones :

Le WS-1550 calcule la prévision pour les prochains 12-24 heures basée sur la température et l'humidité. Le développement de la météo est indiqué par les flèches de tendance (30).

Après connexion de l'adaptateur d'alimentation ou insertion des piles, l'état actuel de la météo doit être réglé en selectionnant la bonne icône. Choisissez le nuage en cas de temps nuageux, le soleil pour temps ensoileillé, etc.

POUR RÉGLER LES ICONES MÉTÉO :

Appuyez et restez appuyé sur le bouton NEXT (13) pendant 3 secondes jusqu'à ce que l'affichage commence à clignoter. Appuyez sur le bouton UP (11) ou DOWN (12) pour régler les iconônes météo sur les conditions actuelles de la météo. Appuyez sur le bouton CLOCK (16) pour sauvégarder votre paramétrage. Les prévisions météo sont à présent régées.

La prévision météo s'applique à une région d'environ 30-50km ajustur du WS-1550.
Cette prévision météo a une précision de 70 - 75% . Gardez à l'esprit qu'un affichage de prévision météo correcte n'est pas garantiet.

Le WS-1550 utilise les prévisions météosuivantes :

Ensoleillé

Orage

Neige

Pluie
Nuageux

Affichage de l'unité extérieure :

Appuyez sur CHANNEL (15) pour commuter l'affichage entre les canaux (CH1/2/3). Sélectionnez le canal sur lequel l'unité extérieure est définie (9). Lors de la sélection (28), les données affichées par canal changent. C'est uniquement utile lors de l'utilisation de multiples unités extérieures.

Autre : Eclairage de l'affichage :

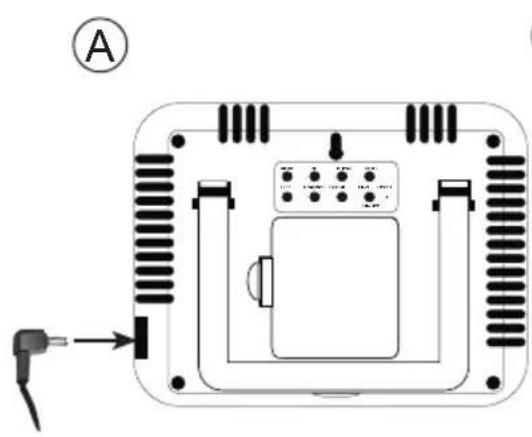

Lorsque l'unité interieure est alimentée par l'adaptateur d'alimentation, l'éclairage de l'affichage est actif continuellement. Appuyez sur le bouton On/Off (17) pour activer ou désactiver l'éclairage de fond d'écran. Lorsque l'unité interieure est alimentée uniquement par les piles, l'éclairage de l'affichage s'allume uniquement en appuyant sur

le bouton On/ Off (17). Pour conserver la puissance des piles, l'éclairage de l'affchage s'étéint après environ 5 secondes.

Alertedepile:

Lorsque l'indication de pile 'IN' (21) s'éclaire, les piles de l'unité interieure doivent être remplacées. Lorsque l'indication de pile 'OUT' (31) s'éclaire, les piles de l'unité extérieure avec le numero concerné doivent être remplacées. De plus, la LED sur l'unité extérieure commence à clignoter lorsque la capacité de la pile est trop faible.

Réception des signaux horaires radio : Le symbole d'antenne 25) indique que le récepteur DC-77 est activé pour la réception. Avec demarrage, le récepteur sera actif pendant 10 minutes. Avec ca, le récepteur se commute pour la synchronisation de l'heure chaque jour à 2h, 3h, 8h, midi, 14h et 20h.

Vous pouvez également manuellesment commuter le récepteur DC-77 en appuyant et restant appuyé sur le bouton DOWN (12) pendant 3 secondes.

Pour enregistrer des unités extérieures : À présent appuyez et restez appuyé sur le bouton CHANNEL (15) pendant au moins 3 secondes jusqu'à ce que l'iconde d'affichage (29) commence à clignoter. Reglez l'unité extérieure sur le canal souhaité (9) et puis appuyez sur le bouton TX (7) derrière le couvercle des piles. La valeur mesurée avec le numéro de canal apparait à l'affichage de l'unité interieure. À présent appuyez et restez appuyé sur le bouton CHANNEL (15) pendant au moins 3 secondes pour confirmer l'entrée. L'unité extérieure est à présent enregistrée.

Affichage en ^ C ou ^ F :

Appuyez brievement sur le bouton C/F (14) sur l'unité interieure pour afficher la température en °Celsius ou en °Fahrenheit.

AUTRES FONCTIONS

Pour manuellement régler l'heure :

Suivez uniquement ces instructions lorsque le WS-1550 ne recoit pas le signal DCF77.

1. Appuyez et restez appuyé sur le bouton CLOCK (16) pendant au moins 3 secondes jusqu'à ce que l'affichage de l'année commence à clignoter.
2. Utilisez les boutons UP et DOWN (11 et 12) pour régler les paramétrages suivants l'un après l'autre et confirmez chaque entrée en appuyant brievement sur le bouton CLOCK (16):

-année
-mois
-jour
- heures
- minutes

1. ÀpRES pressiOn sur le bouton CLOCK pour la derniere fois, l'heure et la date sont reglées.

Pour manuellement activer le récepteur DCF-77 :

Avec le WS-1550 en mode standby, appuyez et restez appuyé sur le bouton DOWN (12) pendant 3 secondes pour activer de nouveau le récepteur radio pour la réception de l'heure atomique. Cependant, le récepteur du WS-1550 vérifie automatiquement que le signal est en train d'être reçu. La synchronisation quotidienne avec la station DCF-77 survient à 2h, 3h, 8h, midi, 14h et 20h.

Autour de 2h et 3h la sensibilité de la réception est la meilleure.

EXPANSION

Vous pouvez connecter jusqu'à 3 unités extérieures à l'unité interieure. Vous pouze alors lore la température et l'humidité à 3 endroits différents sur l'unité interieure ( comme dans votre serre, enclos pou animaux, dans différentes chambres).

Les unités extérieures supplémentaires sont disponibles via le département de service d'Alecto: www.alecto.nl.

Pour enregistrer des unités extérieures supplémentaires:

1. Insérez 2 piles dans la nouvelle unité extérieure selon la section INSTALLATION - alimentation de l'unité extérieure.
2. Faites glisser le commutateur de canal à l'arrière de l'unité extérieure (9) sur la position désirée CH 1, 2 ou 3, pourvu que la position ne soit pas déjà prise.
3. À présent appuyez et restez appuyé sur le bouton CHANNEL (15) (unité interieure) pendant au moins 3 secondes jusqu'à ce que l'icone d'affichage (29) commence à clignoter.
4. Pour chaque unité extérieure, appuyez à présent sur le bouton TX (7) derrière le couvercle des piles. La valeur mesure avec le numero de canal apparait à l'affichage de l'unité interieure.
5. Aprésent appuyez et restez appuyé sur le bouton CHANNEL (15) pour confir- mer l'entrée. L'unité extérieure est a prisent enregistrree.

ATTENTION: N'utilisez pas deux fois le même canal; les unités extérieures interféreraient l'une avec l'autre.

REEMPLACEMENT DE PILE

Unité interieure :

Si vous retirez les piles de l'unité interieure alors que l'adaptateur est déconnecté, toutes les mémoires et paramétrages seront effacés. C'est pourquoit il est recommendé de connecter l'adaptateur (ou de le laisser connecté) avant desterolir les piles de l'unité interieure.

Unité extérieure :

Après remplacement des piles dans l' (les) unité(s) extérieure(s), l'unité extérieure doit être à nouveau enregistrée sur l'unité interieure.

Pour faire cela, suivez les instructions dans la section 'Pour enregistrer des unités extérieures supplémentaires'.

PANNE DU SYSTÉME

Dans le cas d'une panne possible du système, l'unité interieure et/ou extérieure doit être réinitialisée. Appuyez sur le bouton RESET (6) de l'unité extérieure. La LED d'indication sur le panneau avant s'éclairera pendant 1 seconde pour vous informer. L'unité extérieure est à présent réinitialisée. Utilisez un trombone pour appuyer sur le bouton de réinitialisation de l'unité interieure. Ce bouton est situé derrière le troureset à l'arrière. RESET (18). L'affichage s'éteindra et l'unité interieure redémarrera. Toutes les procédures de connexion doivent à présent être repétées. Si rien de résout le problème, veuillez contacter le département de service d'Alecto sur: www.alecto.nl

ENVIRONNEMENT

à la fin de son cycle de vie, ce produit ne devra pas été jeté comme un déchet domestique normal, mais il doit être apporté dans un point de collecte pour recyclage d'équipement electronique et électrique.

Ne jetez pas les piles usées, apportez les dans votre dépôt local pour petits déchets chimiques.

DECLARATION DE CONFORMITE

Le soussigné, Hesdo, déclare que l'équipement radioélectrique du type Alecto WS-1550 est conforme à la directive 2014/53/UE.

Le texte complet de la déclaration UE de conformité est disponible à l'adresse internet suivante:

http://DOC.hesdo.com/WS-1550-DOC.pdf
Fréquence: 433.950 MHz
Puisance maximale: < -34.5 dBm

CHARACTERISTIQUES

Unité interieure :

Gamme de mesure:
-9.9 °C à +70 °C (-14.18 °F à +157.9 °F)
-5°C - 0°C ± 2°C
0°C - 40°C ± 1°C
40°C - 50°C : ± 2°C
résolution : 0.1°C

Echelle de mesure de l'humidité de l'air : 25% 95% humidité de l'air relative résolution : 1%

alimentation :
secteur, 230Volt
sortie 4,5 VDC, 200mA, - - +

Piles : 3x piles de 1.5V,aille AA alcalines

Connexion des unités l'extérieures : max. 3

horloge : Signal hora DCF-77, Sauvegarde à Quartz

Unité extérieure :

Gamage de mesure:
-35 °C à +70 °C (-31 °F à +157.9 °F)
-20 °C - 0 °C : ±2 °C
0 °C - 40 °C : ±1 °C
40 °C - 60 °C : ±2 °C
résolution : 0.1°C

Echelle de mesure de l'humidité de l'air: 25% 95% humidité de l'air relative résolution: 1%

Alimentation: 2x piles de 1.5V,aille AA alcalines

Fréquence/gamme de transmission: 433MHz / jusqu'à 30 mètres. Transmis-sion de donnéesées toutes les 5 min.
