BEDIENUNGSANLEITUNG WS1550 ALECTO

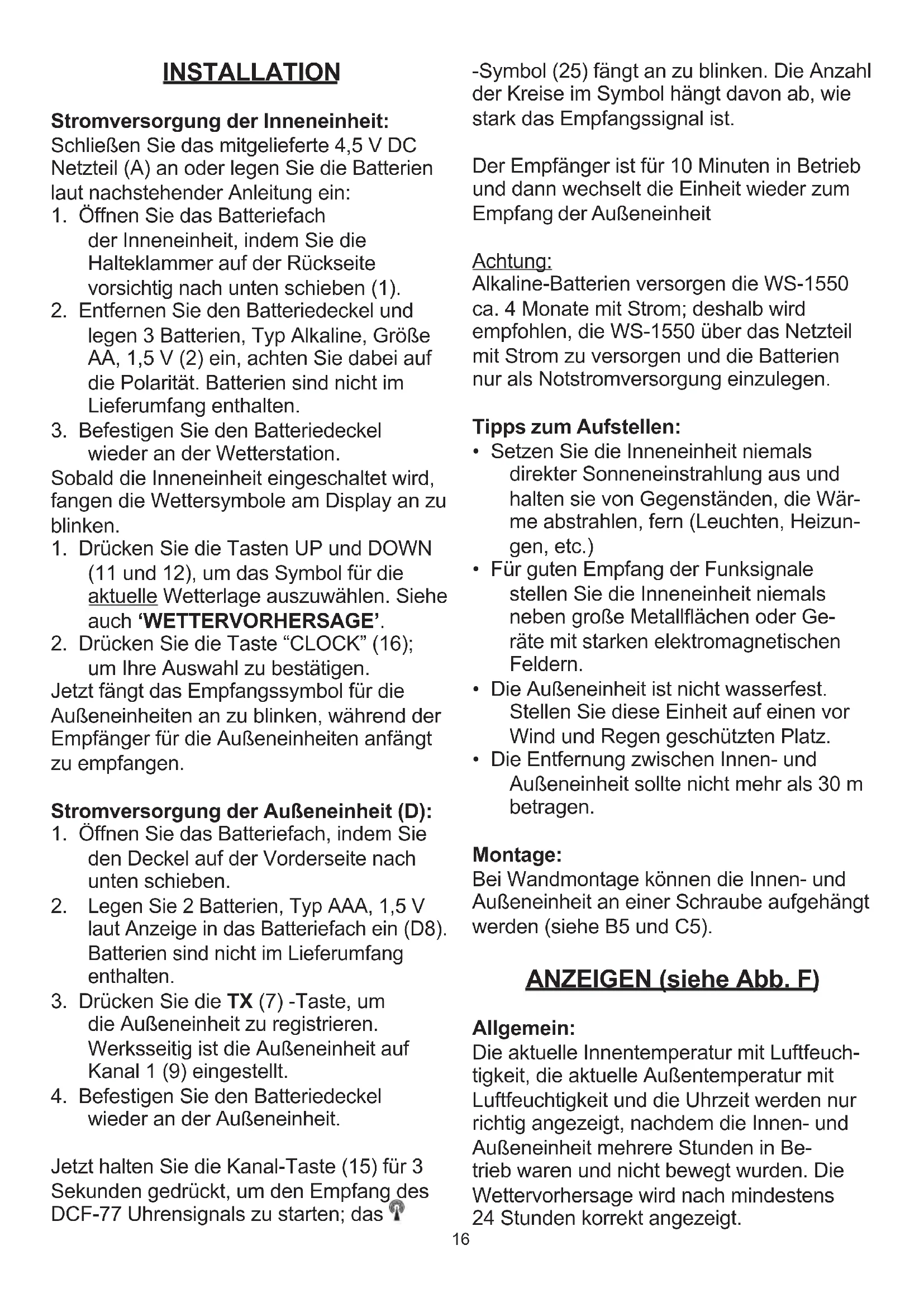

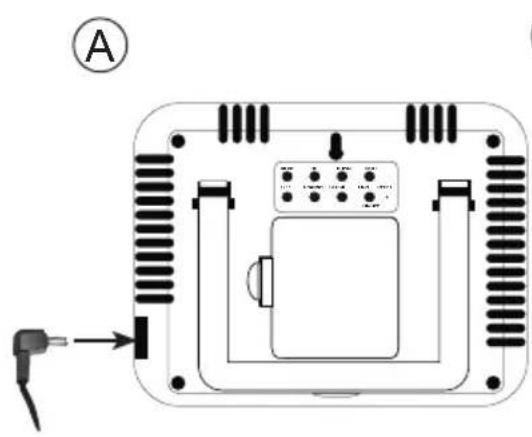

D16 INSTALLATION Stromversorgung der Inneneinheit: Schließen Sie das mitgelieferte 4,5 V DC Netzteil (A) an oder legen Sie die Batterien laut nachstehender Anleitung ein:

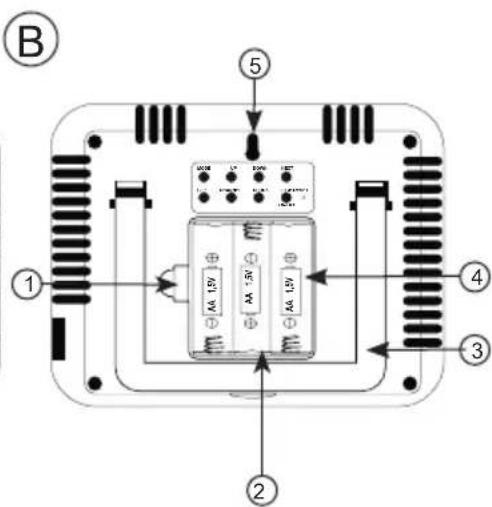

1. Öffnen Sie das Batteriefach

der Inneneinheit, indem Sie die Halteklammer auf der Rückseite vorsichtig nach unten schieben (1).

2. Entfernen Sie den Batteriedeckel und

legen 3 Batterien, Typ Alkaline, Größe AA, 1,5 V (2) ein, achten Sie dabei auf die Polarität. Batterien sind nicht im Lieferumfang enthalten.

3. Befestigen Sie den Batteriedeckel

wieder an der Wetterstation. Sobald die Inneneinheit eingeschaltet wird, fangen die Wettersymbole am Display an zu blinken.

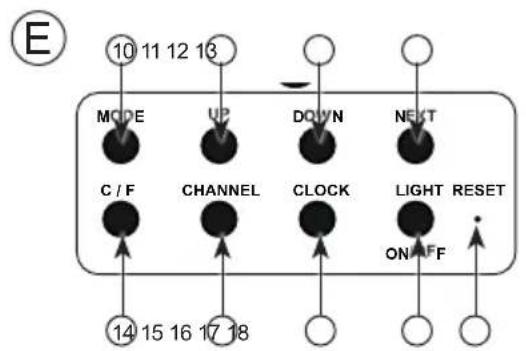

1. Drücken Sie die Tasten UP und DOWN

(11 und 12), um das Symbol für die aktuelle Wetterlage auszuwählen. Siehe auch ‘WETTERVORHERSAGE’.

2. Drücken Sie die Taste “CLOCK” (16);

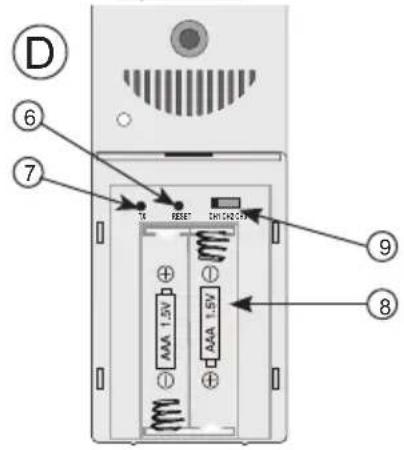

um Ihre Auswahl zu bestätigen. Jetzt fängt das Empfangssymbol für die Außeneinheiten an zu blinken, während der Empfänger für die Außeneinheiten anfängt zu empfangen. Stromversorgung der Außeneinheit (D):

1. Öffnen Sie das Batteriefach, indem Sie

den Deckel auf der Vorderseite nach unten schieben.

Legen Sie 2 Batterien, Typ AAA, 1,5 V laut Anzeige in das Batteriefach ein (D8). Batterien sind nicht im Lieferumfang enthalten.

3. Drücken Sie die TX (7) -Taste, um

die Außeneinheit zu registrieren. Werksseitig ist die Außeneinheit auf Kanal 1 (9) eingestellt.

4. Befestigen Sie den Batteriedeckel

wieder an der Außeneinheit. Jetzt halten Sie die Kanal-Taste (15) für 3 Sekunden gedrückt, um den Empfang des DCF-77 Uhrensignals zu starten; das -Symbol (25) fängt an zu blinken. Die Anzahl der Kreise im Symbol hängt davon ab, wie stark das Empfangssignal ist. Der Empfänger ist für 10 Minuten in Betrieb und dann wechselt die Einheit wieder zum Empfang der Außeneinheit Achtung: Alkaline-Batterien versorgen die WS-1550 ca. 4 Monate mit Strom; deshalb wird empfohlen, die WS-1550 über das Netzteil mit Strom zu versorgen und die Batterien nur als Notstromversorgung einzulegen. Tipps zum Aufstellen:

• Setzen Sie die Inneneinheit niemals direkter Sonneneinstrahlung aus und halten sie von Gegenständen, die Wär- me abstrahlen, fern (Leuchten, Heizun- gen, etc.)

• Für guten Empfang der Funksignale stellen Sie die Inneneinheit niemals neben große Metallächen oder Ge- räte mit starken elektromagnetischen Feldern.

• Die Außeneinheit ist nicht wasserfest. Stellen Sie diese Einheit auf einen vor Wind und Regen geschützten Platz.

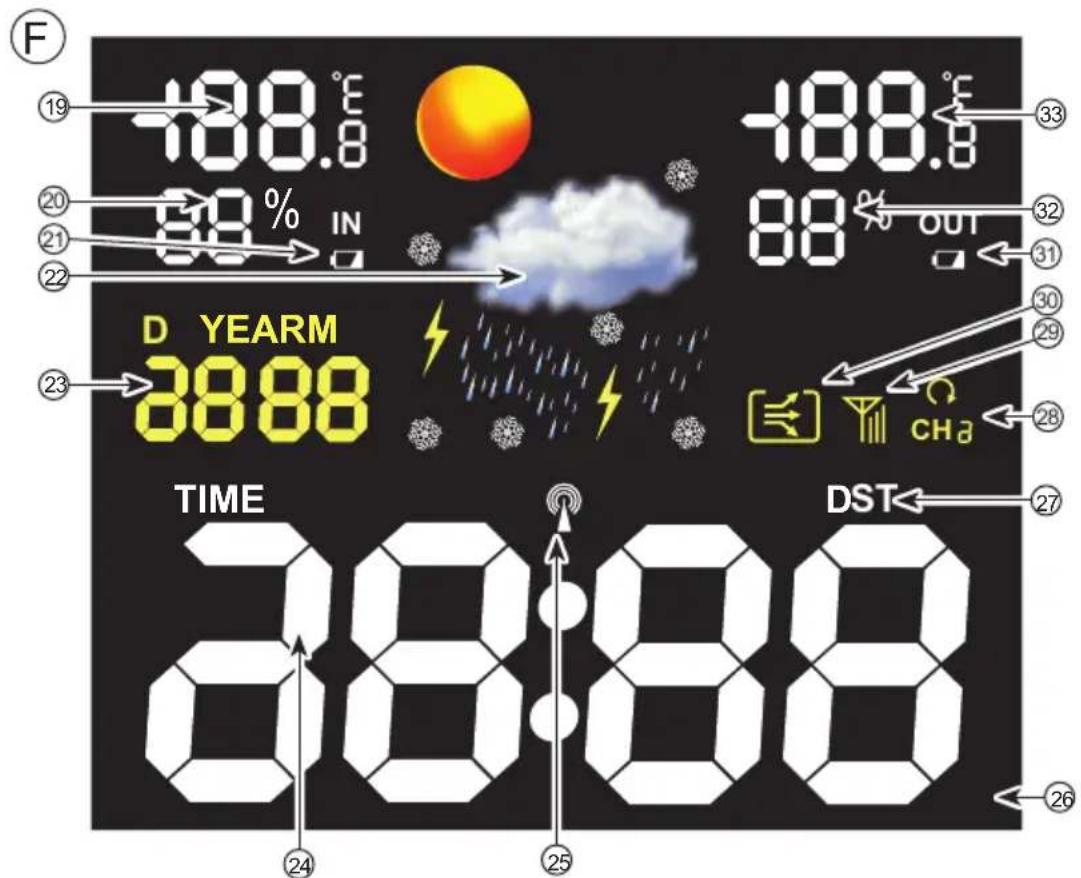

• Die Entfernung zwischen Innen- und Außeneinheit sollte nicht mehr als 30 m betragen. Montage: Bei Wandmontage können die Innen- und Außeneinheit an einer Schraube aufgehängt werden (siehe B5 und C5). ANZEIGEN (siehe Abb. F) Allgemein: Die aktuelle Innentemperatur mit Luftfeuch- tigkeit, die aktuelle Außentemperatur mit Luftfeuchtigkeit und die Uhrzeit werden nur richtig angezeigt, nachdem die Innen- und Außeneinheit mehrere Stunden in Be- trieb waren und nicht bewegt wurden. Die Wettervorhersage wird nach mindestens 24 Stunden korrekt angezeigt.17 Displayanzeige: Die Wettervorhersage am Display wird durch Symbole dargestellt. Das Display kann auch 4 Hauptfunktionen anzeigen, nämlich: Innen- und Außentemperatur, Innen- und Außenluftfeuchtigkeit, Datum und Uhrzeit. Sie können die Taste “Light on/off” (17) der WS-1550 verwenden, um die Hintergrundbeleuchtung zu aktivieren und die “MODE” (10) -Taste, um zuerst die Funktion “Datum” und dann die Funktion “Jahr” anzuzeigen. Nach dem Empfang des DCF-Signals erscheint das Datum. (DCF)-Zeit: Wenn das -Symbol in der Mitte der Uhrzeit (25) beleuchtet ist, wird die Uhr mit dem Signal der Atomuhr, das von der ‘DCF77’ Station gesendet wird, synchronisiert. Wenn dieses Symbol nicht aueuchtet, wird die Uhrzeit von der internen Uhr der WS-1550 angezeigt. Die DCF77 Station bendet sich in Frankfurt, Deutschland. Der Empfang der DCF77 Zeit ist prinzipiell in ganz Westeuropa möglich. Temperatur mit Luftfeuchtigkeit: Mit (19) wird die Innentemperatur angezeigt. Mit (20) wird die Innenlufttfeuchtigkeit in % angezeigt. Mit (33) wird die Außentemperatur ange- zeigt. Mit (32) wird die Außenlufttfeuchtigkeit in % angezeigt. Drücken Sie die C/F-Taste (14), um zwi- schen der Anzeige ºCelsius und ºFahrenheit zu wechseln. Wettervorhersage: Mit (22) wird die Wettervorhersage angezeigt, dargestellt durch Symbole: Die WS-1550 berechnet das Wetter für die kommenden 12-24 Stunden, basierend auf Temperatur und Luftfeuchtigkeit. Die Wetterentwicklung wird durch die Trendpfeile (30) angezeigt. Nach dem Anschluss des Netzteils oder dem Einlegen der Batterien muss die aktuelle Wetterlage durch Auswahl des richtigen Symbols eingestellt werden. Wählen Sie die Wolke bei bewölkten Verhältnissen, die Sonne für sonniges Wetter, etc. WETTERSYMBOLE ANPASSEN: Halten Sie die Taste NEXT (13) für 3 Sekun- den gedrückt, bis das Display anfängt zu blinken. Drücken Sie die Taste UP (11) oder DOWN (12), um die Wettersymbole der aktuellen Wetterlage anzupassen. Drücken Sie die Taste “CLOCK” (16); um Ihre Einstel- lung zu speichern. Die Wettervorhersage ist jetzt eingestellt. Die Wettervorhersage ist für einen Bereich von ca. 30-50 km um die WS-1550 gültig. Diese Wettervorhersage hat eine Genau- igkeit von 70-75%. Beachten Sie, dass die Anzeige einer korrekten Wettervorhersage nicht garantiert wird. Die WS-1550 nutzt folgende Wettervorher- sagen: Sonnig Sturm18 Schnee Regen Bewölkt Anzeige der Außeneinheit: Drücken Sie CHANNEL (15), um die An- zeige zwischen den Kanälen (CH1/2/3) zu wechseln. Wählen Sie den Kanal, auf den die Außeneinheit (9) eingestellt ist. Wenn Sie (28) auswählen, werden die Daten je nach Kanaländerung angezeigt. Dies ist nur von Nutzen, wenn Sie mehrere Außenein- heiten verwenden. Sonstige: Displaybeleuchtung: Wenn die Inneneinheit über das Netzteil mit Strom versorgt wird, ist die Display- beleuchtung kontinuierlich eingeschaltet. Drücken Sie die Taste On/Off (17), um die Hintergrundbeleuchtung ein- bzw. auszu- schalten. Wenn die Inneneinheit nur über die Batterien mit Strom versorgt wird, wird die Displaybeleuchtung nur durch Drücken der Taste On/ Off (17) eingeschaltet. Um Batteriestrom zu sparen, schaltet sich die Displaybeleuchtung nach ca. 5 Sekunden aus. Batteriewarnung: Wenn die Batterieanzeige ‘IN’ (21) aueuch- tet, müssen die Batterien der Inneneinheit gewechselt werden. Wenn die Battteriean- zeige ‘OUT’ (31) aueuchtet, müssen die Batterien in der Außeneinheit mit der ent- sprechenden Nummer gewechselt werden. Außerdem fängt die LED an der Außenein- heit an zu blinken, wenn die Batteriekapazi- tät zu niedrig ist. Empfang der Funkuhrsignale: Das Antennensymbol (25) zeigt an, dass der DC-77 Empfänger für den Empfang eingeschaltet ist. Nach dem Start bleibt der Empfänger für 10 Minuten eingeschaltet. Danach schaltet sich der Empfänger für die Zeitsynchronisation jeden Tag um 2, 3, 8, 12, 14 und 20 Uhr ein. Sie können den DC-77 Empfänger auch manuell einschalten, indem Sie die Taste DOWN (12) für 3 Sekunden gedrückt halten. Außeneinheiten registrieren: Halten Sie jetzt die Taste CHANNEL (15) für mindestens 3 Sekunden gedrückt, bis das Anzeigesymbol (29) anfängt zu blinken. Stellen Sie die Außeneinheit auf den gewünschten Kanal (9) ein und drük- ken Sie dann die Taste TX (7), hinter dem Batteriedeckel. Der gemessene Wert mit der Kanalnummer erscheint am Display der Inneneinheit. Jetzt halten Sie die Taste CHANNEL (15) für mindestens 3 Sekunden gedrückt, um die Eingabe zu bestätigen. Die Außeneinheit ist nun registriert. Anzeige in °C oder in °F: Drücken Sie kurz die Taste C/F (14) an der Inneneinheit, um die Temperatur in ºCelsius oder in ºFahrenheit anzuzeigen.19 WEITERE FUNKTIONEN Die Uhr manuell einstellen: Befolgen Sie diese Anweisungen nur, wenn die WS-1550 das DCF77 Signal nicht emp- fängt.

1. Halten Sie die Taste CLOCK (16) für

mindestens 3 Sekunden gedrückt, bis das Display anfängt zu blinken.

2. Mit den Tasten UP und DOWN (11 und

12) passen Sie folgende Einstellungen

nacheinander an und bestätigen jede Einstellung durch kurzes Drücken der Taste CLOCK (16): - Jahr - Monat - Tag - Stunden - Minuten

3. Nach dem letzten Drücken der Taste

CLOCK sind Uhrzeit und Datum einge- stellt. DCF-77 Empfänger manuell aktivieren: Wenn die WS-1550 im Standby-Modus ist, halten Sie die Taste DOWN (12) für 3 Sekunden gedrückt, um den Funkempfänger erneut für den Empfang der Atomuhrzeit zu aktivieren. Der Empfänger der WS-1550 überprüft jedoch automatisch, ob das Signal empfangen wird. Die tägliche Synchronisati- on mit der DCF-77 Station ndet um 2, 3, 8, 12, 14 und 20 Uhr statt. Gegen 2 und 3 Uhr ist die Empfangsemp- ndlichkeit am höchsten. ERWEITERUNG Sie können bis zu 3 Außeneinheiten mit der Inneneinheit verbinden. Sie können dann die Temperatur und Luftfeuchtigkeit von 3 verschiedenen Orten an der Inneneinheit ablesen (z. B. in Ihrem Gewächshaus, Tierunterkünften, in verschiedenen Schlaf- zimmern). Weitere Außeneinheiten sind bei der Ser- viceabteilung von Alecto erhältlich: www.alecto.nl. Weitere Außeneinheiten registrieren:

1. Legen Sie 2 Batterien in die neue

Außeneinheit laut Abschnitt INSTALLA- TION - Stromversorgung der Außenein- heit ein.

2. Schieben Sie den Kanalschalter auf der

Rückseite der Außeneinheit (9) auf die gewünschte Position CH 1, 2 oder 3, vorausgesetzt, die Position wird noch nicht genutzt.

3. Halten Sie jetzt die Taste CHANNEL

(15) (Inneneinheit) für mindestens 3 Se- kunden gedrückt, bis das Anzeigesym- bol (29) anfängt zu blinken.

4. Drücken Sie jetzt für jede Außeneinheit

die Taste TX (7) hinter dem Batterie- deckel. Der gemessene Wert mit der Kanalnummer erscheint am Display der Inneneinheit.

5. Jetzt halten Sie die Taste CHANNEL

(15) gedrückt, um die Eingabe zu bestätigen. Die Außeneinheit ist nun registriert. ACHTUNG: Nutzen Sie den selben Kanal nicht zweimal; die Außeneinheiten stören sich gegenseitig. BATTERIEWECHSEL Inneneinheit: Wenn Sie die Batterien aus der Inneneinheit entnehmen, während das Netzteil getrennt ist, werden alle Speicher und Einstellungen gelöscht. Daher wird empfohlen, das Netz- teil vor der Entnahme der Batterien aus der Inneneinheit anzuschließen (oder Sie lassen es angeschlossen). Außeneinheit: Nach dem Batteriewechsel an der (den) Inneneinheit(en) muss die Außeneinheit er

neut an der Inneneinheit registriert werden. Hierfür befolgen Sie die Anweisungen im Ab- schnitt ‘Weitere Außeneinheiten registrieren’.20 SYSTEMSTÖRUNG Bei einer eventuellen Systemstörung muss die Innen- und/oder Außeneinheit zurück- gestellt werden. Drücken Sie die RESET (6) -Taste an der Außeneinheit. Die Anzeige- LED am Bedienfeld leuchtet für 1 Sekunde auf, um Sie zu informieren. Die Außenein- heit ist nun zurückgestellt. Drücken Sie mit einer Büroklammer auf die Reset-Taste an der Inneneinheit. Diese Taste bendet sich hinter der Reset-Öffnung auf der Rückseite. RESET (18). Das Display schaltet sich aus und die Inneneinheit wird neu gestartet. Alle Anschlussverfahren müs- sen jetzt wiederholt werden. Wenn das Problem dadurch nicht behoben wird, kontaktieren Sie bitte die Alecto Ser- viceabteilung: www.alecto.nl UMWELT Am Ende seiner Lebensdauer sollte dieses Produkt nicht im normalen Hausmüll ent- sorgt werden, sondern an einer Sammelstel- le für Altgeräte abgegeben werden. Werfen Sie leere Akkus nicht weg, brin- gen Sie sie zu Ihrer örtlichen Sammel- stelle für chemische Kleinabfälle. ÜBEREINSTIMMUNGSERKLÄRUNG Hiermit erklärt Hesdo, dass der Funkan- lagentyp Alecto WS-1550 der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformität- serklärung ist unter der folgenden Internet- adresse verfügbar: http://DOC.hesdo.com/WS-1550-DOC.pdf Frequenz: 433.950 MHz Maximale Leistung: <-34.5 dBm TECHNISCHE DATEN Inneneinheit: Messbereich: -9.9 °C bis +70 °C (-14.18 °F bis +157.9 °F) -5°C - 0°C ± 2°C 0°C - 40°C ± 1°C 40°C - 50 ºC: ± 2 ºC Auösung: 0.1°C Messbereich Luftfeuchtigkeit 25% ~ 95% rel. Luftfeuchtigkeit Auösung: 1% Stromversorgung: Netzspannung, 230 Volt Leistung 4,5 V DC, 200mA Batterien: 3x 1,5 V Batterie, Größe AAA, Alkaline Anschlüsse der Außeneinheiten: max. 3 Uhr: DCF-77 Zeitsignal, Quartz Backup Außeneinheit: Messbereich: -35 °C bis +70 °C (-31 °F bis +157.9 °F) -20 ºC - 0 ºC: ± 2 ºC 0 ºC - 40 ºC: ± 1 ºC 40 ºC - 60 ºC: ± 2 ºC Auösung: 0.1°C Messbereich Luftfeuchtigkeit 25% ~ 95% rel. Luftfeuchtigkeit Auösung: 1% Stromversorgung: 2x 1,5 V Batterie, Größe AAA, Alkaline Sendefrequenz / -bereich: 433 MHz / bis zu 30 m Datenübertragung alle 5 Min.21 CH1 CH2 CH3 RESET CH1 CH2 CH3TXRESETCH1 CH2 CH3TXRESETCH1 CH2 CH3TXRESETCH1 CH2 CH3TXRESET OVERVIEW
