GEBRUIKSAANWIJZING CWDRA8 JVC

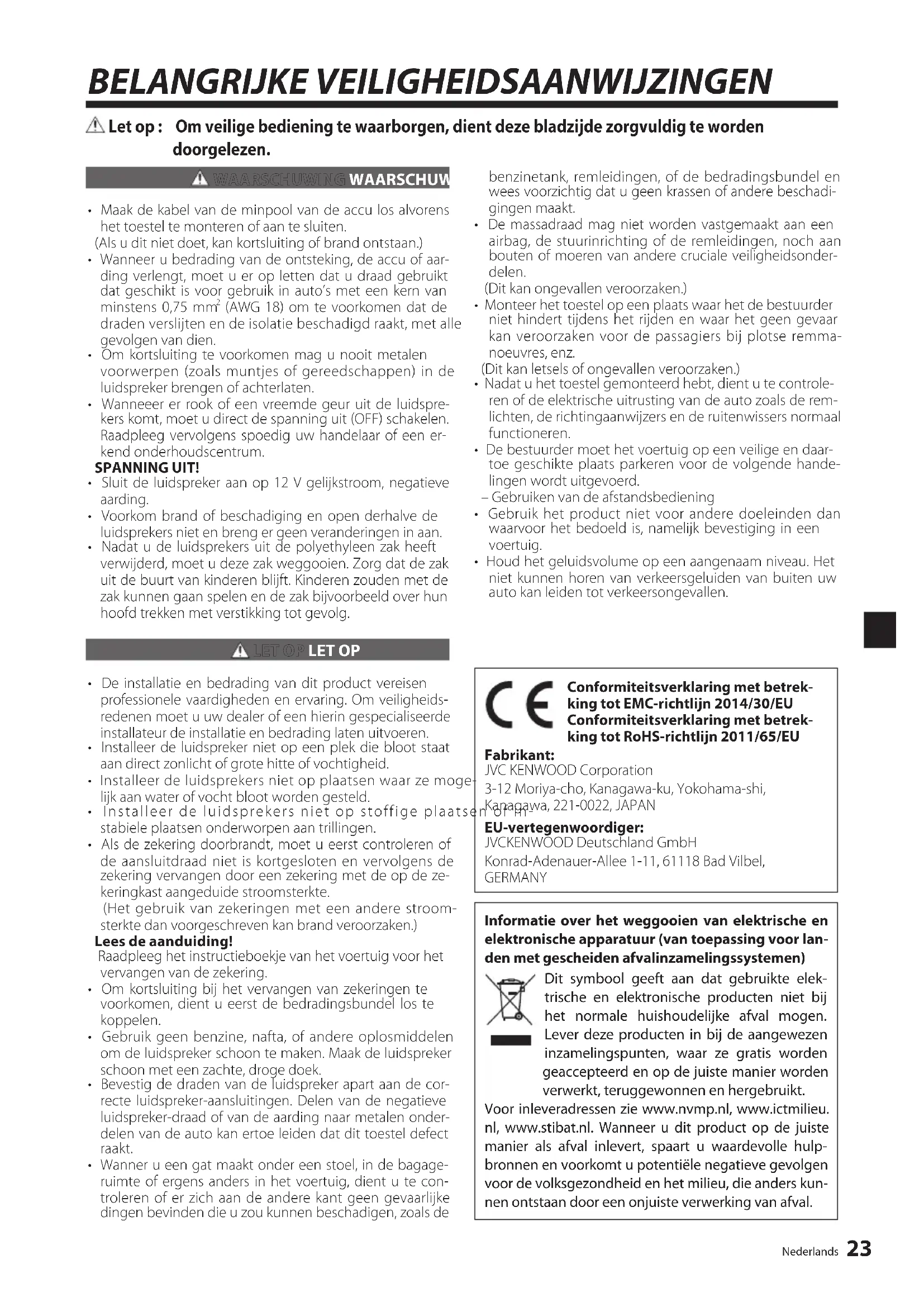

BELANGRIJKE VEILIGHEIDSAANWIJZINGEN Let op : Om veilige bediening te waarborgen, dient deze bladzijde zorgvuldig te worden doorgelezen. WAARSCHUWING WAARSCHUWING

• Maak de kabel van de minpool van de accu los alvorens het toestel te monteren of aan te sluiten. (Als u dit niet doet, kan kortsluiting of brand ontstaan.)

• Wanneer u bedrading van de ontsteking, de accu of aar- ding verlengt, moet u er op letten dat u draad gebruikt dat geschikt is voor gebruik in auto’s met een kern van minstens 0,75 mm

(AWG 18) om te voorkomen dat de draden verslijten en de isolatie beschadigd raakt, met alle gevolgen van dien.

• Om kortsluiting te voorkomen mag u nooit metalen voorwerpen (zoals muntjes of gereedschappen) in de luidspreker brengen of achterlaten.

• Wanneeer er rook of een vreemde geur uit de luidspre- kers komt, moet u direct de spanning uit (OFF) schakelen. Raadpleeg vervolgens spoedig uw handelaar of een er- kend onderhoudscentrum. SPANNING UIT!

• Sluit de luidspreker aan op 12 V gelijkstroom, negatieve aarding.

• Voorkom brand of beschadiging en open derhalve de luidsprekers niet en breng er geen veranderingen in aan.

• Nadat u de luidsprekers uit de polyethyleen zak heeft verwijderd, moet u deze zak weggooien. Zorg dat de zak uit de buurt van kinderen blijft. Kinderen zouden met de zak kunnen gaan spelen en de zak bijvoorbeeld over hun hoofd trekken met verstikking tot gevolg.

• De installatie en bedrading van dit product vereisen professionele vaardigheden en ervaring. Om veiligheids- redenen moet u uw dealer of een hierin gespecialiseerde installateur de installatie en bedrading laten uitvoeren.

• Installeer de luidspreker niet op een plek die bloot staat aan direct zonlicht of grote hitte of vochtigheid.

• Installeer de luidsprekers niet op plaatsen waar ze moge- lijk aan water of vocht bloot worden gesteld.

• Installeer de luidsprekers niet op stoffige plaatsen of in- stabiele plaatsen onderworpen aan trillingen.

• Als de zekering doorbrandt, moet u eerst controleren of de aansluitdraad niet is kortgesloten en vervolgens de zekering vervangen door een zekering met de op de ze- keringkast aangeduide stroomsterkte. (Het gebruik van zekeringen met een andere stroom- sterkte dan voorgeschreven kan brand veroorzaken.) Lees de aanduiding! Raadpleeg het instructieboekje van het voertuig voor het vervangen van de zekering.

• Om kortsluiting bij het vervangen van zekeringen te voorkomen, dient u eerst de bedradingsbundel los te koppelen.

• Gebruik geen benzine, nafta, of andere oplosmiddelen om de luidspreker schoon te maken. Maak de luidspreker schoon met een zachte, droge doek.

• Bevestig de draden van de luidspreker apart aan de cor- recte luidspreker-aansluitingen. Delen van de negatieve luidspreker-draad of van de aarding naar metalen onder- delen van de auto kan ertoe leiden dat dit toestel defect raakt.

• Wanner u een gat maakt onder een stoel, in de bagage- ruimte of ergens anders in het voertuig, dient u te con- troleren of er zich aan de andere kant geen gevaarlijke dingen bevinden die u zou kunnen beschadigen, zoals de benzinetank, remleidingen, of de bedradingsbundel en wees voorzichtig dat u geen krassen of andere beschadi- gingen maakt.

• De massadraad mag niet worden vastgemaakt aan een airbag, de stuurinrichting of de remleidingen, noch aan bouten of moeren van andere cruciale veiligheidsonder- delen. (Dit kan ongevallen veroorzaken.)

• Monteer het toestel op een plaats waar het de bestuurder niet hindert tijdens het rijden en waar het geen gevaar kan veroorzaken voor de passagiers bij plotse remma- noeuvres, enz. (Dit kan letsels of ongevallen veroorzaken.)

• Nadat u het toestel gemonteerd hebt, dient u te controle- ren of de elektrische uitrusting van de auto zoals de rem- lichten, de richtingaanwijzers en de ruitenwissers normaal functioneren.

• De bestuurder moet het voertuig op een veilige en daar- toe geschikte plaats parkeren voor de volgende hande- lingen wordt uitgevoerd. – Gebruiken van de afstandsbediening

• Gebruik het product niet voor andere doeleinden dan waarvoor het bedoeld is, namelijk bevestiging in een voertuig.

• Houd het geluidsvolume op een aangenaam niveau. Het niet kunnen horen van verkeersgeluiden van buiten uw auto kan leiden tot verkeersongevallen. Informatie over het weggooien van elektrische en elektronische apparatuur (van toepassing voor lan- den met gescheiden afvalinzamelingssystemen) Dit symbool geeft aan dat gebruikte elek- trische en elektronische producten niet bij het normale huishoudelijke afval mogen. Lever deze producten in bij de aangewezen inzamelingspunten, waar ze gratis worden geaccepteerd en op de juiste manier worden verwerkt, teruggewonnen en hergebruikt. Voor inleveradressen zie www.nvmp.nl, www.ictmilieu. nl, www.stibat.nl. Wanneer u dit product op de juiste manier als afval inlevert, spaart u waardevolle hulp- bronnen en voorkomt u potentiële negatieve gevolgen voor de volksgezondheid en het milieu, die anders kun- nen ontstaan door een onjuiste verwerking van afval. Conformiteitsverklaring met betrek- king tot EMC-richtlijn 2014/30/EU Conformiteitsverklaring met betrek- king tot RoHS-richtlijn 2011/65/EU Fabrikant: JVC KENWOOD Corporation 3-12 Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, JAPAN EU-vertegenwoordiger: JVCKENWOOD Deutschland GmbH Konrad-Adenauer-Allee 1-11, 61118 Bad Vilbel, GERMANY 4NEJ.indd234NEJ.indd23 2017/12/2818:502017/12/2818:5024 Nederlands Onderdelen Let op: Voor u begint met de bedrading, moet u de stroomdraad van de negatieve pool van de accu loskoppelen. Nadat u alle bedrading gelegd heeft, moet u de bedrading nalopen en controleren. Pas nadat u gecontroleerd heeft of alles in orde is, mag u de stroomdraad weer aansluiten op de negatieve pool van de accu. Aansluitingen van de subwoofer Aansluiten van de afstandsbediening Opmerkingen:

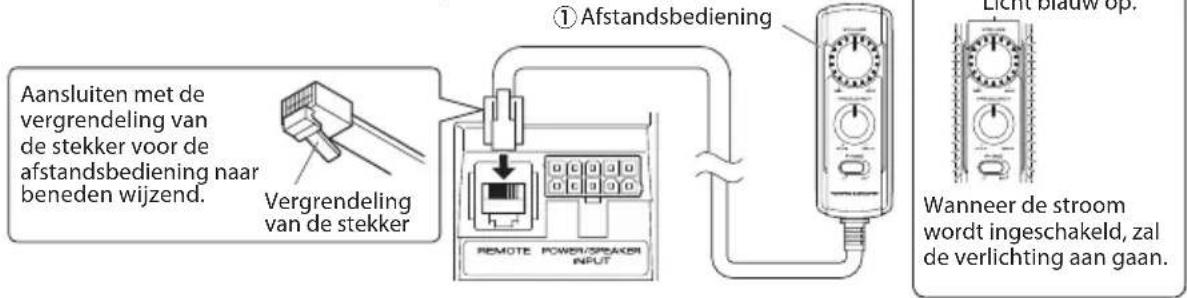

• U moet de meegeleverde afstandsbediening aansluiten.

• Als het snoer niet correct is aangesloten, zal de verlichting van de afstandsbediening niet oplichten.

• Steek de stekker van de afstandsbediening niet ondersteboven in de aansluiting en forceer de aansluiting niet. Dit kan leiden tot storingen. Aansluitingen nr. Naam van onderdeel Buitenprofiel Aantal nr. Naam van onderdeel Buitenprofiel Aantal

Zelftappende schroef (ø 5 × 16 mm)

Luidsprekerdraad (4,3 m)

Zelftappende schroef (ø 3 × 10 mm)

Bevestigingsdeel A 2

Lus-en-haaksluiting (Dubbelzijdig plakband/ voor afstandsbediening)

Bevestigingsdeel B 1 POWER/SPEAKER INPUT aansluiting REMOTE aansluiting

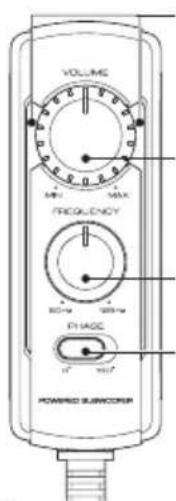

Afstandsbediening Wanneer de stroom wordt ingeschakeld, zal de verlichting aan gaan. Licht blauw op. Aansluiten met de vergrendeling van de stekker voor de afstandsbediening naar beneden wijzend. Vergrendeling van de stekker 4NEJ.indd244NEJ.indd24 2017/12/2818:502017/12/2818:50Nederlands

Luidspreker-ingangsaansluiting Sluit de subwoofer aan op de uitgangssnoeren voor de voor- of achterluidsprekers van de geluid bestandde- len. Opmerkingen:

• Lees naast deze handleiding ook de handleidingen van de aangesloten apparatuur, zoals die van de geluid bestanddelen of het hoofdtoestel.

• In een met computer uitgerust voertuig kan, wanneer u de

-pool van de accu verwijdert, het geheugen verdwijnen of er kan zich een defect in het elektrische systeem van het voertuig voordoen

Neem contact op met uw dealer voor meer informatie.

• Wanneer de geluid bestanddelen voorzien is van een DSP, kunt u de achter-uitgang niet gebruiken, omdat de reproductie van lage tonen door het effect van de DSP gedempt kan worden. Voorbeeld Hier volgt een typisch aansluitvoorbeeld voor een effectief auto-stereosysteem. Sluit uw systeem aan op basis van het voorbeeld. LINE IN SP.L INPUT SP.R INPUT

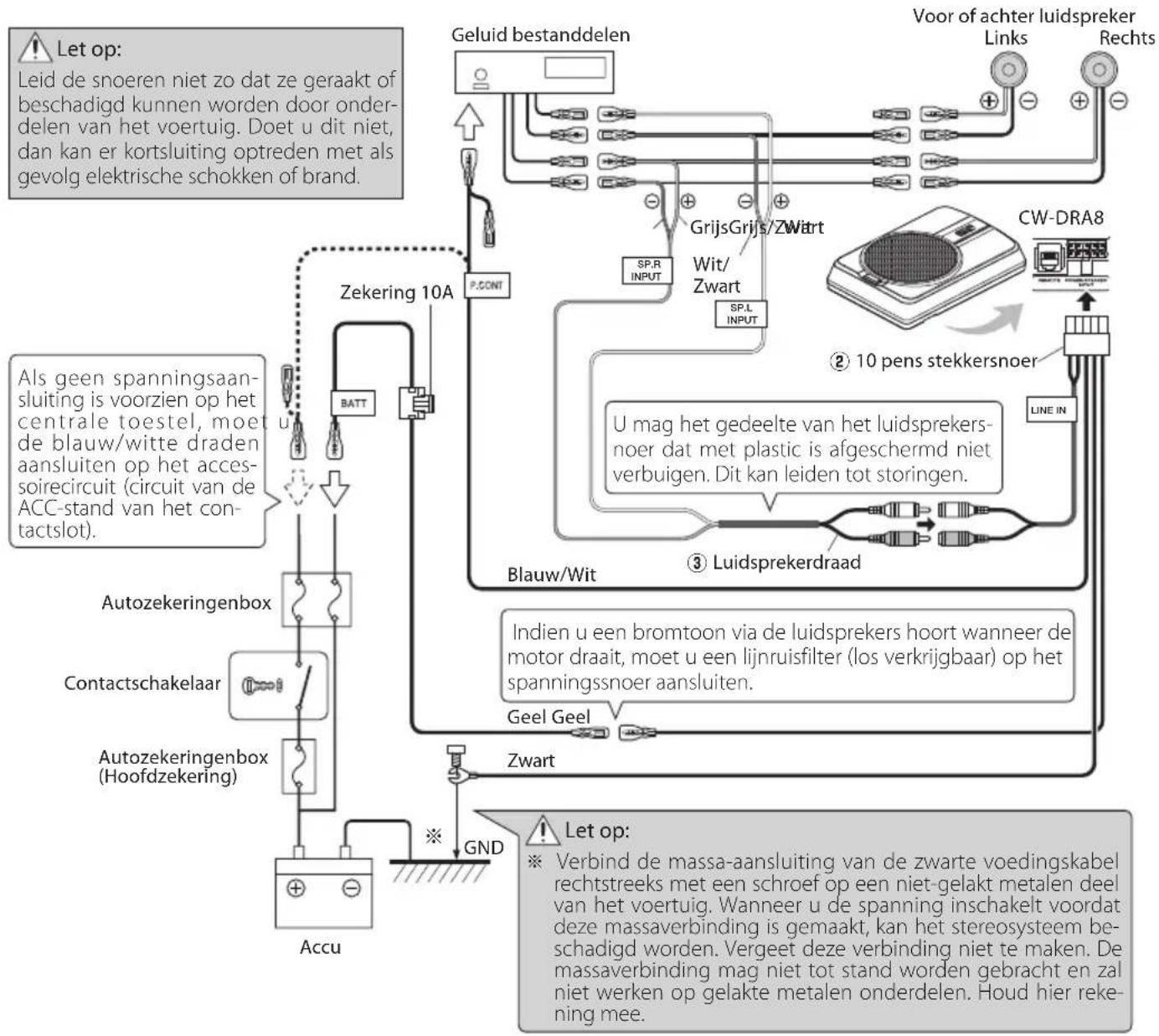

Voor of achter luidspreker Links Rechts

10 pens stekkersnoer Wit Wit/ Zwart GrijsGrijs/Zwart Blauw/Wit Geluid bestanddelen Geel Geel Zwart Accu Autozekeringenbox (Hoofdzekering) Autozekeringenbox Contacts chakelaar Zekering 10A

Luidsprekerdraad GND CW-DRA8 Als geen spanningsaan- sluiting is voorzien op het centrale toestel, moet u de blauw/witte draden aansluiten op het acces- soirecircuit (circuit van de ACC-stand van het con- tactslot). Indien u een bromtoon via de luidsprekers hoort wanneer de motor draait, moet u een lijnruisfilter (los verkrijgbaar) op het spanningssnoer aansluiten. Let op:

Verbind de massa-aansluiting van de zwarte voedingskabel rechtstreeks met een schroef op een niet-gelakt metalen deel van het voertuig. Wanneer u de spanning inschakelt voordat deze massaverbinding is gemaakt, kan het stereosysteem be- schadigd worden. Vergeet deze verbinding niet te maken. De massaverbinding mag niet tot stand worden gebracht en zal niet werken op gelakte metalen onderdelen. Houd hier reke- ning mee. Let op: Leid de snoeren niet zo dat ze geraakt of beschadigd kunnen worden door onder- delen van het voertuig. Doet u dit niet, dan kan er kortsluiting optreden met als gevolg elektrische schokken of brand. U mag het gedeelte van het luidsprekers- noer dat met plastic is afgeschermd niet verbuigen. Dit kan leiden tot storingen. 4NEJ.indd254NEJ.indd25 2017/12/2818:502017/12/2818:5026 Nederlands RCA (tulpstekker) ingangsaansluiting Verbind de subwoofer met de subwoofer uitgangsaansluiting (non-fader) of met de RCA (tulpstekker) voor-uitgangsaansluitingen van de geluid bestanddelen. Opmerkingen:

• Lees naast deze handleiding ook de handleidingen van de aangesloten apparatuur, zoals die van de geluid bestanddelen of het hoofdtoestel.

• In een met computer uitgerust voertuig kan, wanneer u de

-pool van de accu verwijdert, het geheugen verdwijnen of er kan zich een defect in het elektrische systeem van het voertuig voordoen. Neem contact op met uw dealer voor meer informatie.

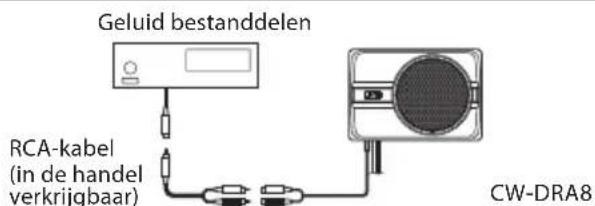

Schaf apart een in de handel verkrijgbaar RCA (tulpstekker) snoer aan.

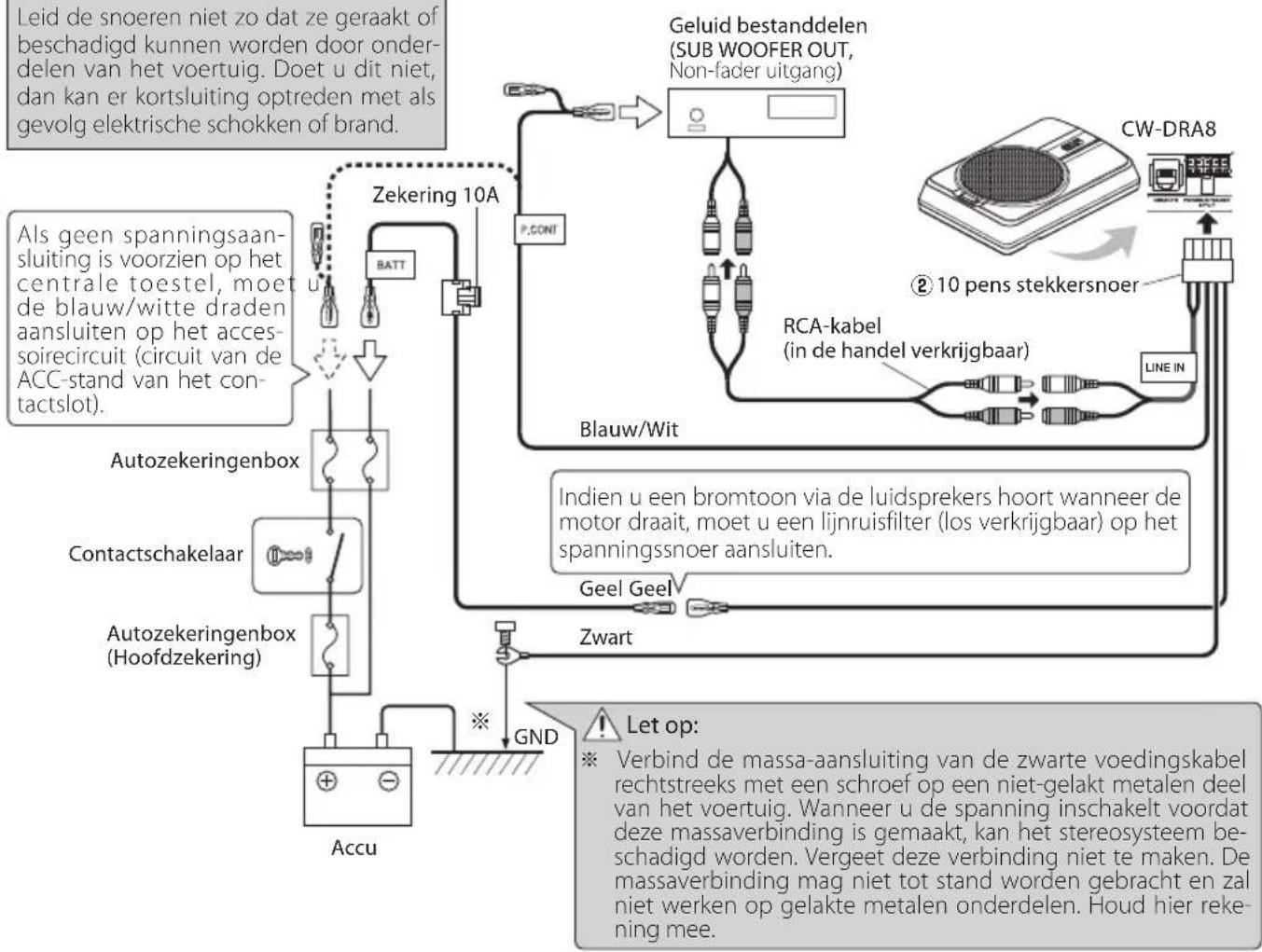

• Wanneer de geluid bestanddelen is uitgerust met een DSP, dient u de subwoofer te verbinden met de subwoofer uitgangs- aansluiting (non-fader) of met de RCA (tulpstekker) voor-uitgangsaansluitingen. Maak geen verbinding met de RCA (tulpstek- ker) achter-uitgangsaansluitingen, want de DSP effecten kunnen dan de weergave van de lage tonen juist dempen. Voorbeeld Hier volgt een typisch aansluitvoorbeeld voor een effectief auto-stereosysteem. Sluit uw systeem aan op basis van het voorbeeld. LINE IN

Geluid bestanddelen (SUB WOOFER OUT, Non-fader uitgang) Blauw/Wit Geel Geel Zekering 10A Geluid bestanddelen RCA-kabel (in de handel verkrijgbaar) RCA-kabel (in de handel verkrijgbaar) Accu

10 pens stekkersnoer Zwart Autozekeringenbox (Hoofdzekering) Autozekeringenbox Contacts chakelaar CW-DRA8 GND CW-DRA8 Let op: Leid de snoeren niet zo dat ze geraakt of beschadigd kunnen worden door onder- delen van het voertuig. Doet u dit niet, dan kan er kortsluiting optreden met als gevolg elektrische schokken of brand. Indien u een bromtoon via de luidsprekers hoort wanneer de motor draait, moet u een lijnruisfilter (los verkrijgbaar) op het spanningssnoer aansluiten. Als geen spanningsaan- sluiting is voorzien op het centrale toestel, moet u de blauw/witte draden aansluiten op het acces- soirecircuit (circuit van de ACC-stand van het con- tactslot). Let op:

Verbind de massa-aansluiting van de zwarte voedingskabel rechtstreeks met een schroef op een niet-gelakt metalen deel van het voertuig. Wanneer u de spanning inschakelt voordat deze massaverbinding is gemaakt, kan het stereosysteem be- schadigd worden. Vergeet deze verbinding niet te maken. De massaverbinding mag niet tot stand worden gebracht en zal niet werken op gelakte metalen onderdelen. Houd hier reke- ning mee. Wanneer de uitgangsaansluiting van de geluid bestanddelen uit een enkele RCA (tulp) aansluiting bestaat, dient u een RCA (tulpstekker) snoer te gebruiken die deze uitgang omzet naar twee RCA (tulp) stekkers, zoals u hierboven kunt zien. Het vermogen van de subwoofer zal worden gehalveerd als u een dergelijke adapterkabel niet gebruikt. Aansluitingen 4NEJ.indd264NEJ.indd26 2017/12/2818:502017/12/2818:50Nederlands

Installatie Alvorens de luidsprekers definitief op hun plaats te installeren, moet u eerst het geluid controleren. Let op:

Wanner u een gat maakt onder een stoel, in de bagageruimte of ergens anders in het voertuig, dient u te controleren of er zich aan de andere kant geen gevaarlijke dingen bevinden die u zou kunnen beschadigen, zoals de benzinetank, rem- leidingen, of de bedradingsbundel en wees voorzichtig dat u geen krassen of andere beschadigingen maakt.

• Installeer het toestel op een plek waar het de besturing van het voertuig, het betreden of verlaten van het voertuig en de beweging in het voertuig niet kan hinderen.

• Zet het product stevig vast zodat het niet kan bewegen als gevolg van de trillingen en stoten tijdens de rit. Vastzetten van de subwoofer Vastzetten van de bedradingVastzetten van de bedrading

en de afstandsbe- diening

aan op de luidsprekereenheid.

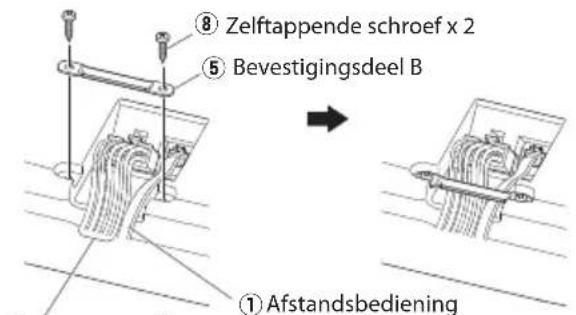

Bevestig de bedrading aan de luidsprekereenheid met bevestigingsdeel B

en zet deze vast met de zelftappende schroeven

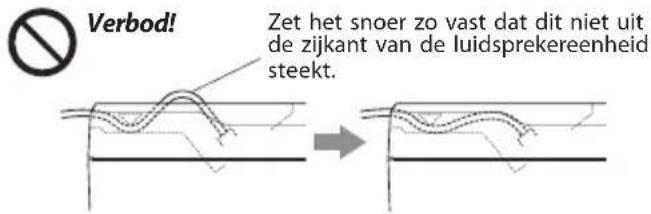

Verbod! Zet het snoer zo vast dat dit niet uit de zijkant van de luidsprekereenheid steekt.

Zelftappende schroef x 2

Bevestigingsdeel A x 2

Zelftappende schroef x 4 Boor vier gaatjes voor ø 3,6 mm schroeven voor.

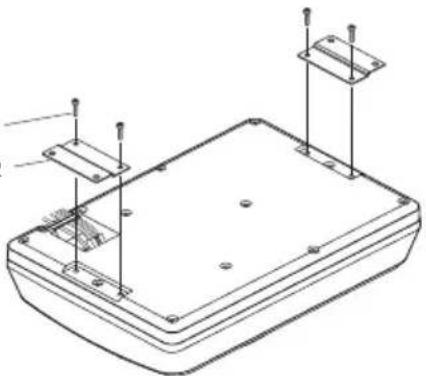

Bevestig de Bevestigingsdeel A

aan de luidspre- kereenheid veilig gebruik van de machineschroe- ven

. Wees voorzichtig, zodat de aangesloten kabels niet krijgen in de eenheid tussen de spre- ker en Bevestigingsdeel A

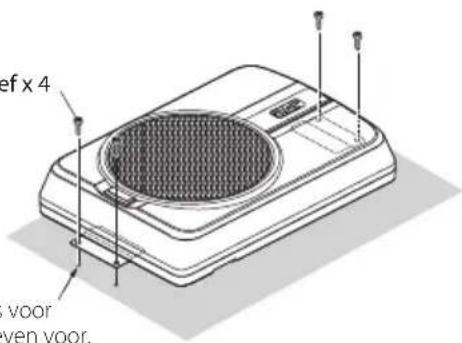

Boor gaatjes voor ø 3,6 mm schroeven in een metalen deel van het voertuig en bevestig de luidsprekereenheid aan het voertuig met de zelftappende schroeven

Verwijderde schroeven kunnen niet opnieuw worden gebruikt.

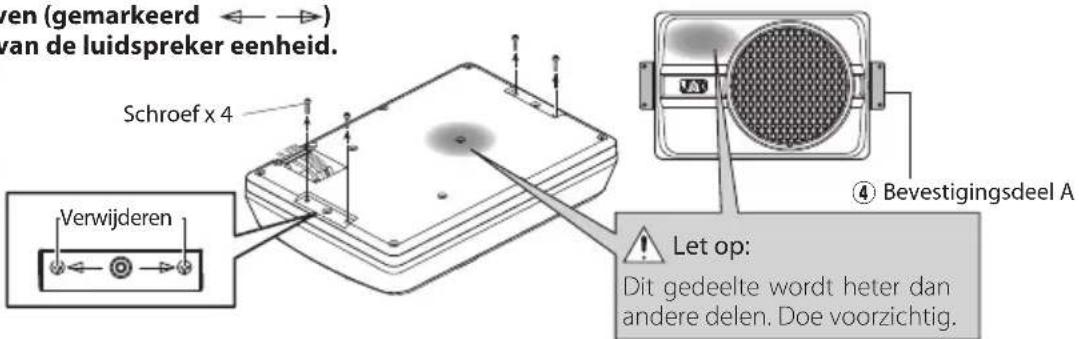

Verwijder 4 schroeven (gemarkeerd

aan de onderkant van de luidspreker eenheid. Verwijderen Schroef x 4 Let op: Dit gedeelte wordt heter dan andere delen. Doe voorzichtig. 4NEJ.indd274NEJ.indd27 2017/12/2818:502017/12/2818:5028 Nederlands PHASE schakelaar (Fase keuzeschakelaar) FREQUENCY regelaar (Afsnijd-frequentie instelknop) VOLUME regelaar (Ingangsgevoeligheid instelknop) Naam van elk onderdeel (Afstandsbediening) Verlichting Wanneer de stroom wordt ingeschakeld, zal de verlichting aan gaan. Verwijderen Plaatsen

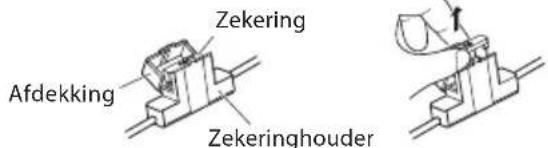

Neem de zekering vast met uw vingers en trek ze omhoog.

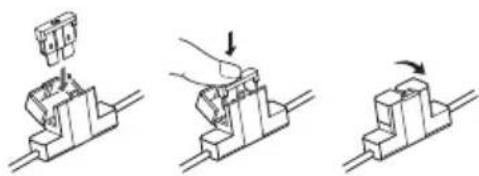

Plaats de zekering voorzichtig in de zekeringhou- der en druk ze volledig in met uw vinger.

Sluit de afdekking. Vervang de zekering door een zekering met dezelfde stroomsterkte. Bediening Vervangen van de zekering Instellen van de geluidsweergave (afstandsbediening)

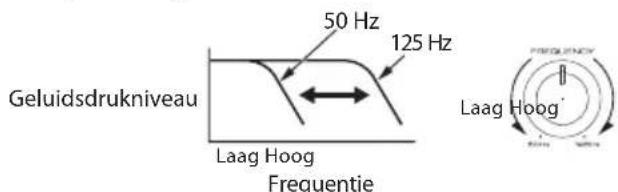

Verdraai de FREQUENCY instelknop om de af- snijd-frequentie in te stellen (frequenties hoger dan de ingestelde frequentie zullen worden afge- sneden). Verdraai de FREQUENCY regelaar om de balans tussen de lage tonen van de achterluidsprekers en de lage tonen van deze luidspreker als gewenst in te stellen.

Stel de lage frequentiefase in. De lage frequentietoon is mogelijk variabel afhankelijk van de positie van deze luidspreker, de richting of de overgangs- frequentie. U kunt dit indien nodig bijstellen met de PHASE schakelaar. Druk deze schakelaar in de stand waarbij het geluid volgens u het beste is. [0°] geeft de normale fase aan terwijl [180°] de aanduiding is voor de omgekeerde fase.

Draai aan de VOLUME instelknop om de lage fre- quenties in te stellen op het gewenste niveau. Installeren van de afstandsbediening Installeer de afstandsbediening in het voertuig met behulp van het meegeleverde lus-en-haaksluiting. Frequentie Laag Hoog 50 Hz 125 Hz Laag Hoog Geluidsdrukniveau Lager volumeHoger volume

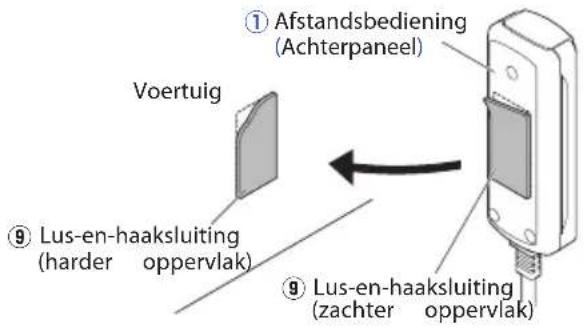

Lus-en-haaksluiting (zachter oppervlak)

Lus-en-haaksluiting (harder oppervlak) Voertuig Zekering Afdekking Zekeringhouder Reservezekering 10 A Let op: Installeer de afstandsbediening zodat deze niet in de weg zit bij het besturen van de auto. Vermijd plekken waar de afstandsbediening bloot kan staan aan direct zonlicht of de hete luchtstroom van de verwarming. Anders kan het product te lijden krijgen, het- geen kan resulteren in brandgevaar. Maak de installatieplek netjes schoon voor u het lus-en-haaksluiting aanbrengt. Let op: Vervang de zekering door een zekering met dezelfde capaciteit (stroomsterkte), zoals aangegeven op de zekering. Deze zekering heeft een stroomsterkte van 10A. Installatie Ook wanneer de afstandsbediening niet is aangesloten zal er geluid worden weergegeven, maar de bedie- ningsmethoden zoals beschreven in dit gedeelte zijn dan niet beschikbaar. In dit geval worden het volume, de afsnijdfrequentie en de fase ingesteld op de voor- geprogrammeerde standaardinstellingen, waarbij de afsnijdfrequentie wordt ingesteld op 125 Hz en de fase op 0º (positief). Opmerking: Grote stroominvoer zorgt ervoor dat het beveiligingscircuit voor dit apparaat werkt waardoor het uitvoerniveau wordt verlaagd. Zet in dergelijke gevallen het volume naar „MIN” waarna dit toestel na verloop van tijd automatisch weer begint te werken. 4NEJ.indd284NEJ.indd28 2017/12/2818:502017/12/2818:50Nederlands

Oplossen van problemen Problemen worden vaak veroorzaakt door een onjuiste bediening. Zie daarom de onderstaande tabel alvorens de luidspreker voor reparatie weg te brengen indien er iets mis lijkt te zijn. Specificaties Ontwerp en technische gegevens zijn zonder voorafgaande kennisgeving wijzigbaar. Max. uitgangsvermogen ................................................. 250 W Frequentiebereik ................................................ 35 Hz - 150 Hz Frequentie afkappen .......................................... 50 Hz - 125 Hz Fase ................................................................................... 0˚, 180˚ Ingangsgevoeligheid / impedantie LINE IN ............................................................ 125 mV / 22 kΩ Vermogen .................................................. 14,4 V gelijkstroom (11 V - 16 V Bedrijfsspanning) Stro o mver br ui k .................................................................... 10 A Gevoeligheid ..................................................................... 81 dB Afmetingen ...................................................Breedte : 350 mm Hoogte : 75 mm Diepte : 240 mm Gewicht ..............................................................................4,2 kg Probleem Oorzaak Oplossing De stroom kan niet worden ingeschakeld (de verlichting gaat niet aan).

polariteit van het stroomsnoer en of de bedrading nergens kort- gesloten is en vervang vervolgens de zekering door een met het opgegeven vermogen.

• Sluit de snoeren op de juiste manier aan door het aansluitingsvoorbeeld op blz. 25, 26 te raadplegen.

• De stroomvoorzieningspen (geel) van de 10- pens snoer-aansluiting is niet doorverbonden.

• Sluit het snoer op de juiste manier aan door het aansluitingsvoorbeeld op blz. 25, 26 te raadplegen.

• Bevestig de aarding aan een metalen gedeelte van het voertuig (niet aan een gelakt deel) door het goed vast te schroeven.

• Steek de stekker er goed in.

• Controleer alle verbindingen van alle snoeren en sluit vervolgens de

• De stroombedieningspen (blauw/wit) van de 10-pens snoer-aansluiting is niet doorver- bonden.

• De aardingspen (zwart) van de 10-pens snoer-aan-sluiting is niet doorverbonden.

• De 10-pens stekker is niet goed aangesloten.

• Controleer alle verbindingen van alle snoeren en sluit vervolgens de

kabel weer door de accu aan. Geen geluid

• De demper van de geluid bestanddelen staat aan (ON).

• Schakel de demping uit.

• De VOLUME instelling staat op de laagste (MIN) stand.

• Stel het volume in op het optimale niveau door blz. 28 te raadplegen.

• De luidspreker-snoeren zijn niet op de juiste manier aangesloten.

• Sluit het snoer op de juiste manier aan door het aansluitingsvoorbeeld op blz. 25 te raad- plegen.

• De aansluitingen zijn niet op de juiste manier gemaakt.

• Steek de stekkers helemaal in de aansluitingen. Het geluid klinkt zacht.

• Het ingangsniveau staat te laag. • Verdraai de VOLUME instelknop en stel het in- gangsniveau in op een geschikt niveau.

• De aansluitingen zijn niet op de juiste manier gemaakt.

• Verbind het snoer met de REMOTE aansluiting.

• Controleer of het RCA (tulpstekker) snoer op de juiste manier is aangesloten.

• Een grote stroomingang zorgt ervoor dat het beschermingscircuit voor dit apparaat werkt.

• Zet het volume op MIN voor enige tijd. De geluidskwaliteit is slecht (geluid is ver- vormd).

• Het ingangsniveau staat te hoog. • Verdraai de VOLUME instelknop en stel het in- gangsniveau in op een geschikt niveau. Het geluid is onnatuur- lijk.

• De luidspreker-snoeren zijn aangesloten met omgekeerde positieve

• Sluit de snoeren op de juiste manier aan door het aansluitingsvoorbeeld op blz. 25, 26 te raadplegen.

• Bevestig de aarding aan een metalen gedeelte van het voertuig (niet aan een gelakt deel) door het goed vast te schroeven.

• De aardingspen (zwart) van de 10-pens snoer-aan-sluiting is niet goed doorverbon- den. De afstandsbediening doet het niet.

• Het snoer van de afstandsbediening is niet aangesloten.

• Verbind het snoer met de REMOTE aansluiting.
