BEDIENUNGSANLEITUNG CWDRA8 JVC
- Introduisez à fond le connecteur. L’éclairage sur la télécom- mande ne s’allume pas. 2FRJ.indd152FRJ.indd15 2017/12/2818:512017/12/2818:5116 Deutsch WICHTIGE SICHERHEITSHINWEISE Achtung: Lesen Sie diese Seite sorgfältig durch, um einen sicheren Betrieb zu gewährleisten. WARNUNG WARNUNG

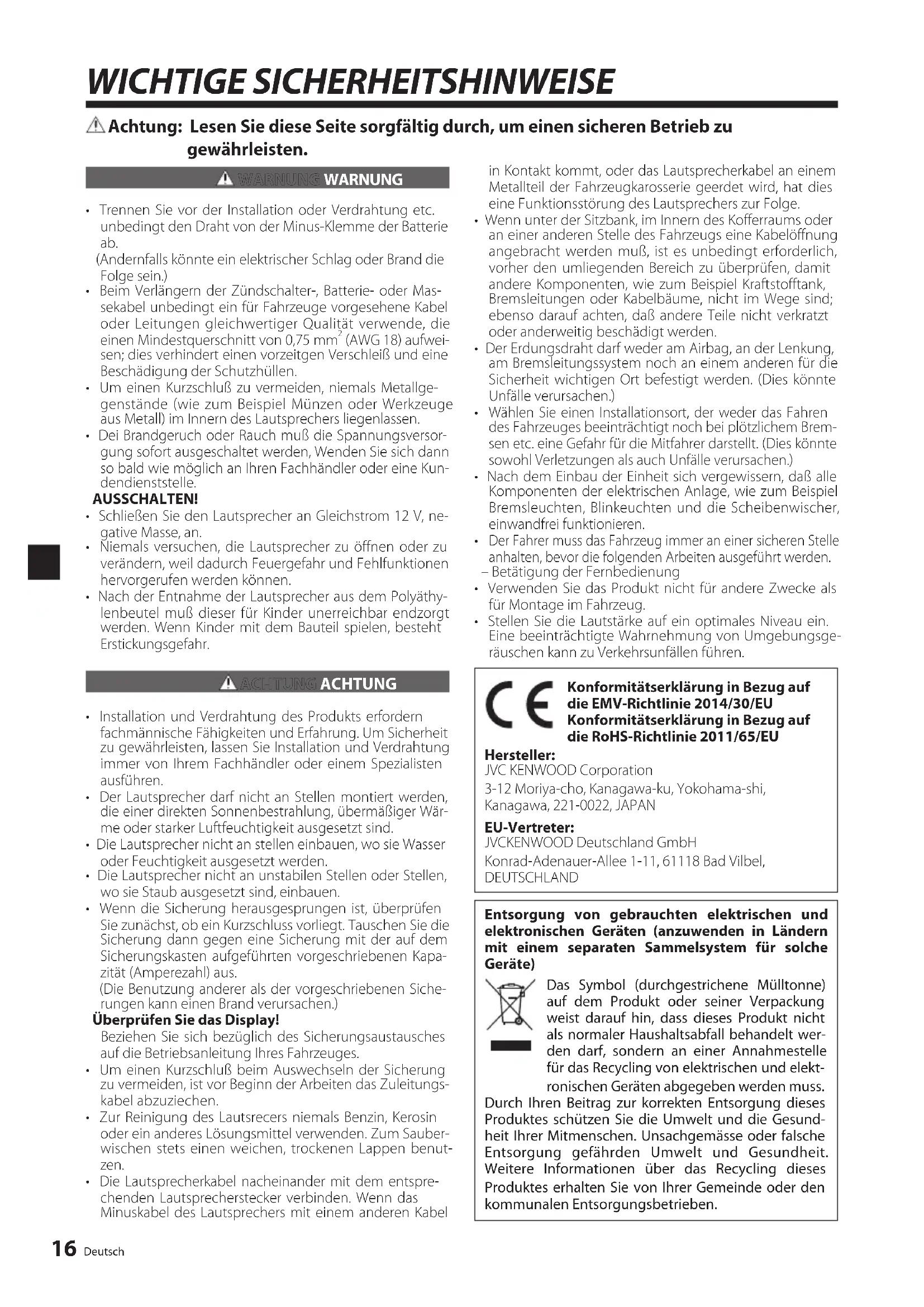

- Trennen Sie vor der Installation oder Verdrahtung etc. unbedingt den Draht von der Minus-Klemme der Batterie ab. (Andernfalls könnte ein elektrischer Schlag oder Brand die Folge sein.)
- Beim Verlängern der Zündschalter-, Batterie- oder Mas- sekabel unbedingt ein für Fahrzeuge vorgesehene Kabel oder Leitungen gleichwertiger Qualität verwende, die einen Mindestquerschnitt von 0,75 mm
(AWG 18) aufwei- sen; dies verhindert einen vorzeitgen Verschleiß und eine Beschädigung der Schutzhüllen.
- Um einen Kurzschluß zu vermeiden, niemals Metallge- genstände (wie zum Beispiel Münzen oder Werkzeuge aus Metall) im Innern des Lautsprechers liegenlassen.
- Dei Brandgeruch oder Rauch muß die Spannungsversor- gung sofort ausgeschaltet werden, Wenden Sie sich dann so bald wie möglich an Ihren Fachhändler oder eine Kun- dendienststelle. AUSSCHALTEN!
- Schließen Sie den Lautsprecher an Gleichstrom 12 V, ne- gative Masse, an.
- Niemals versuchen, die Lautsprecher zu öffnen oder zu verändern, weil dadurch Feuergefahr und Fehlfunktionen hervorgerufen werden können.
- Nach der Entnahme der Lautsprecher aus dem Polyäthy- lenbeutel muß dieser für Kinder unerreichbar endzorgt werden. Wenn Kinder mit dem Bauteil spielen, besteht Erstickungsgefahr. ACHTUNG ACHTUNG
- Installation und Verdrahtung des Produkts erfordern fachmännische Fähigkeiten und Erfahrung. Um Sicherheit zu gewährleisten, lassen Sie Installation und Verdrahtung immer von Ihrem Fachhändler oder einem Spezialisten ausführen.
- Der Lautsprecher darf nicht an Stellen montiert werden, die einer direkten Sonnenbestrahlung, übermäßiger Wär- me oder starker Luftfeuchtigkeit ausgesetzt sind.
- Die Lautsprecher nicht an stellen einbauen, wo sie Wasser oder Feuchtigkeit ausgesetzt werden.
- Die Lautsprecher nicht an unstabilen Stellen oder Stellen, wo sie Staub ausgesetzt sind, einbauen.
- Wenn die Sicherung herausgesprungen ist, überprüfen Sie zunächst, ob ein Kurzschluss vorliegt. Tauschen Sie die Sicherung dann gegen eine Sicherung mit der auf dem Sicherungskasten aufgeführten vorgeschriebenen Kapa- zität (Amperezahl) aus. (Die Benutzung anderer als der vorgeschriebenen Siche- rungen kann einen Brand verursachen.) Überprüfen Sie das Display! Beziehen Sie sich bezüglich des Sicherungsaustausches auf die Betriebsanleitung Ihres Fahrzeuges.
- Um einen Kurzschluß beim Auswechseln der Sicherung zu vermeiden, ist vor Beginn der Arbeiten das Zuleitungs- kabel abzuziechen.
- Zur Reinigung des Lautsrecers niemals Benzin, Kerosin oder ein anderes Lösungsmittel verwenden. Zum Sauber- wischen stets einen weichen, trockenen Lappen benut- zen.
- Die Lautsprecherkabel nacheinander mit dem entspre- chenden Lautsprecherstecker verbinden. Wenn das Minuskabel des Lautsprechers mit einem anderen Kabel in Kontakt kommt, oder das Lautsprecherkabel an einem Metallteil der Fahrzeugkarosserie geerdet wird, hat dies eine Funktionsstörung des Lautsprechers zur Folge.
- Wenn unter der Sitzbank, im Innern des Kofferraums oder an einer anderen Stelle des Fahrzeugs eine Kabelöffnung angebracht werden muß, ist es unbedingt erforderlich, vorher den umliegenden Bereich zu überprüfen, damit andere Komponenten, wie zum Beispiel Kraftstofftank, Bremsleitungen oder Kabelbäume, nicht im Wege sind; ebenso darauf achten, daß andere Teile nicht verkratzt oder anderweitig beschädigt werden.
- Der Erdungsdraht darf weder am Airbag, an der Lenkung, am Bremsleitungssystem noch an einem anderen für die Sicherheit wichtigen Ort befestigt werden. (Dies könnte Unfälle verursachen.)
Wählen Sie einen Installationsort, der weder das Fahren des Fahrzeuges beeinträchtigt noch bei plötzlichem Brem- sen etc. eine Gefahr für die Mitfahrer darstellt. (Dies könnte sowohl Verletzungen als auch Unfälle verursachen.)
- Nach dem Einbau der Einheit sich vergewissern, daß alle Komponenten der elektrischen Anlage, wie zum Beispiel Bremsleuchten, Blinkeuchten und die Scheibenwischer, einwandfrei funktionieren.
Der Fahrer muss das Fahrzeug immer an einer sicheren Stelle anhalten, bevor die folgenden Arbeiten ausgeführt werden. – Betätigung der Fernbedienung
- Verwenden Sie das Produkt nicht für andere Zwecke als für Montage im Fahrzeug.
- Stellen Sie die Lautstärke auf ein optimales Niveau ein. Eine beeinträchtigte Wahrnehmung von Umgebungsge- räuschen kann zu Verkehrsunfällen führen. Konformitätserklärung in Bezug auf die EMV-Richtlinie 2014/30/EU Konformitätserklärung in Bezug auf die RoHS-Richtlinie 2011/65/EU Hersteller: JVC KENWOOD Corporation 3-12 Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, JAPAN EU-Vertreter: JVCKENWOOD Deutschland GmbH Konrad-Adenauer-Allee 1-11, 61118 Bad Vilbel, DEUTSCHLAND Entsorgung von gebrauchten elektrischen und elektronischen Geräten (anzuwenden in Ländern mit einem separaten Sammelsystem für solche Geräte) Das Symbol (durchgestrichene Mülltonne) auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall behandelt wer- den darf, sondern an einer Annahmestelle für das Recycling von elektrischen und elekt- ronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zur korrekten Entsorgung dieses Produktes schützen Sie die Umwelt und die Gesund- heit Ihrer Mitmenschen. Unsachgemässe oder falsche Entsorgung gefährden Umwelt und Gesundheit. Weitere Informationen über das Recycling dieses Produktes erhalten Sie von Ihrer Gemeinde oder den kommunalen Entsorgungsbetrieben. 3GEJ.indd163GEJ.indd16 2017/12/2818:512017/12/2818:51Deutsch
Teile Achtung: Vor der Verdrahtung entfernen Sie das Kabel von der Minusklemme der Batterie. Nach dem Fertigstellen der Verdrahtung prüfen Sie die korrekte Verdrahtung erneut. Nach dem Prüfen schließen Sie das Kabel von der Minusklemme der Batterie an. Klemmen am Subwoofer Anschließen der Fernbedienungseinheit Hinweise:

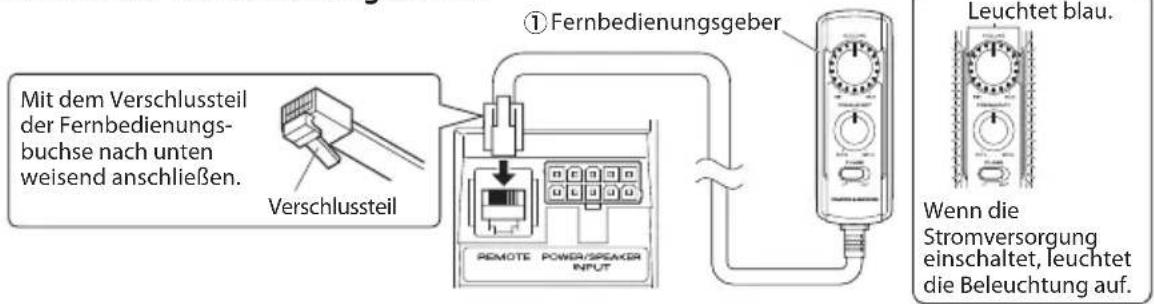

- Schließen Sie immer die mitgelieferte Fernbedienungseinheit an.
- Wenn das Kabel nicht richtig angeschlossen ist, leuchtet die Beleuchtung an der Fernbedienungseinheit nicht auf.
- Setzen Sie nicht den Stecker von der Fernbedienung umgekehrt oder gewaltsam ein. Andernfalls besteht die Gefahr von Fehlfunktionen. Anschlüsse Nr. Bezeichnung der Teile Außenform Menge Nr. Bezeichnung der Teile Außenform Menge
Fernbedienungsgeber (5 m)
Klettenbandbefestiger
Doppelseitiges Klebe- band/Für Fernbedie- nungsgeber)
Halterung B 1 POWER/SPEAKER INPUT-Klemme REMOTE-Klemme
Fernbedienungsgeber Wenn die Stromversorgung einschaltet, leuchtet die Beleuchtung auf. Leuchtet blau. Mit dem Verschlussteil der Fernbedienungs- buchse nach unten weisend anschließen. Verschlussteil 3GEJ.indd173GEJ.indd17 2017/12/2818:512017/12/2818:5118 Deutsch Lautsprechereingangsanschluss Schließen Sie den Subwoofer an den Ausgangskabeln der Audio-Komponenten für die vorderen oder hinte- ren Lautsprecher an. Hinweise:
- Lesen Sie die Bedienungsanleitung für die angeschlossenen Komponenten wie die Audio-Komponenten ebenso wie die Bedienungsanleitung.
- Bei einem mit einem Computer ausgestatteten Fahrzeug kann beim Abtrennen des
-Anschlusses der Batterie der Speicher gelöscht werden oder ein Fehler im elektrischen System des Fahrzeugs auftreten. Wenden Sie sich für weitere Informationen an Ihren Händler.
- Wenn die Audio-Komponenten ein DSP enthält, nehmen Sie keinen Anschluss am hinteren Ausgang her, da der Nieder- frequenz-Reproduktionseffekt durch den DSP-Effekt gedämpft werden kann. Beispiel Im Folgenden wird ein typischer Anschluss für effektiven Autostereo-Genuss gezeigt. Schließen Sie Ihr System unter Bezugnahme auf das Beispiel an. LINE IN SP.L INPUT SP.R INPUT

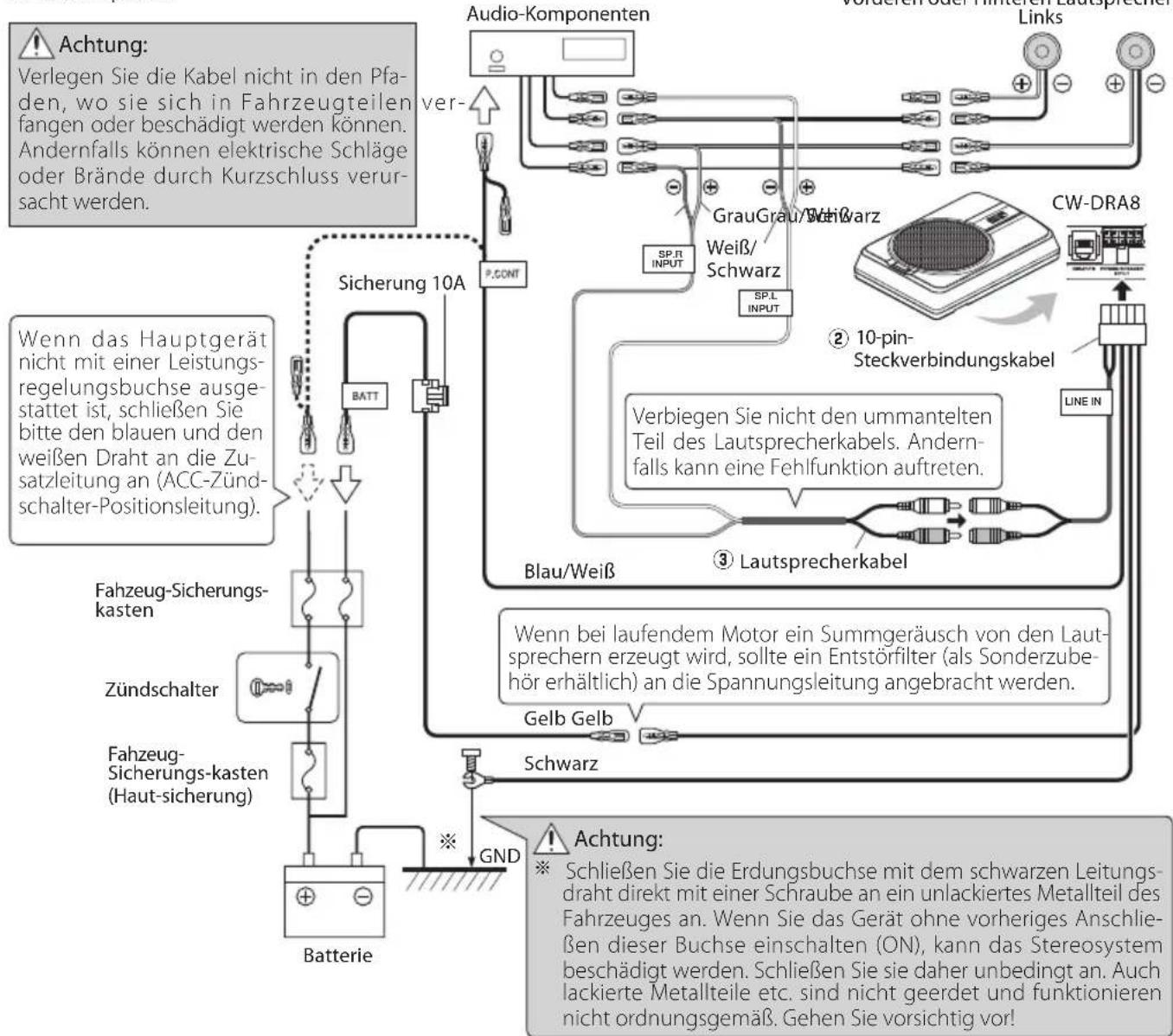

Audio-Komponenten Vorderen oder Hinteren Lautsprecher Links Rechts
10-pin- Steckverbindungskabel Weiß Weiß/ Schwarz GrauGrau/Schwarz Blau/Weiß Gelb Gelb Schwarz Batterie Fahzeug- Sicherungs-kasten (Haut-sicherung) Fahzeug-Sicherungs- kasten Zündschalter Sicherung 10A GND
Lautsprecherkabel GND CW-DRA8 Wenn das Hauptgerät nicht mit einer Leistungs- regelungsbuchse ausge- stattet ist, schließen Sie bitte den blauen und den weißen Draht an die Zu- satzleitung an (ACC-Zünd- schalter-Positionsleitung). Wenn bei laufendem Motor ein Summgeräusch von den Laut- sprechern erzeugt wird, sollte ein Entstörfilter (als Sonderzube- hör erhältlich) an die Spannungsleitung angebracht werden. Achtung:
Schließen Sie die Erdungsbuchse mit dem schwarzen Leitungs- draht direkt mit einer Schraube an ein unlackiertes Metallteil des Fahrzeuges an. Wenn Sie das Gerät ohne vorheriges Anschlie- ßen dieser Buchse einschalten (ON), kann das Stereosystem beschädigt werden. Schließen Sie sie daher unbedingt an. Auch lackierte Metallteile etc. sind nicht geerdet und funktionieren nicht ordnungsgemäß. Gehen Sie vorsichtig vor! Achtung: Verlegen Sie die Kabel nicht in den Pfa- den, wo sie sich in Fahrzeugteilen ver- fangen oder beschädigt werden können. Andernfalls können elektrische Schläge oder Brände durch Kurzschluss verur- sacht werden. Verbiegen Sie nicht den ummantelten Teil des Lautsprecherkabels. Andern- falls kann eine Fehlfunktion auftreten. Anschlüsse 3GEJ.indd183GEJ.indd18 2017/12/2818:512017/12/2818:51Deutsch

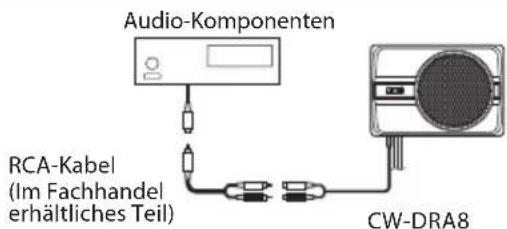

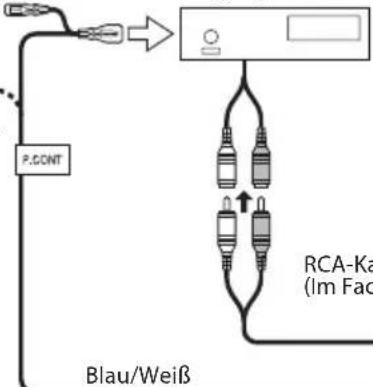

RCA-Eingangsanschluss Schließen Sie den Subwoofer an den Subwoofer-Ausgang (ohne Fader) oder die RCA-Buchsen für die vorderen Ausgänge der Audio-Komponenten an. Hinweise:
- Lesen Sie die Bedienungsanleitung für die angeschlossenen Komponenten wie die Audio-Komponenten ebenso wie die Bedienungsanleitung.
- Bei einem mit einem Computer ausgestatteten Fahrzeug kann beim Abtrennen des
-Anschlusses der Batterie der Speicher gelöscht werden oder ein Fehler im elektrischen System des Fahrzeugs auftreten. Wenden Sie sich für weitere Informationen an Ihren Händler.
- Bitte kaufen Sie ein separat im Fachhandel erhältliches RCA-Kabel.
- Wenn die Mittengerät einen DSP enthält, schließen Sie den Subwoofer an den Subwoofer-Ausgang (ohne Fader) oder die RCA-Buchsen für den vorderen Ausgang an. Schließen Sie nicht die RCA-Buchsen für den hinteren Ausgang an, da die Niederfrequenzwiedergabe durch den DSP-Effekt gedämpft sein kann. Beispiel Im Folgenden wird ein typischer Anschluss für effektiven Autostereo-Genuss gezeigt. Schließen Sie Ihr System unter Bezugnahme auf das Beispiel an. LINE IN

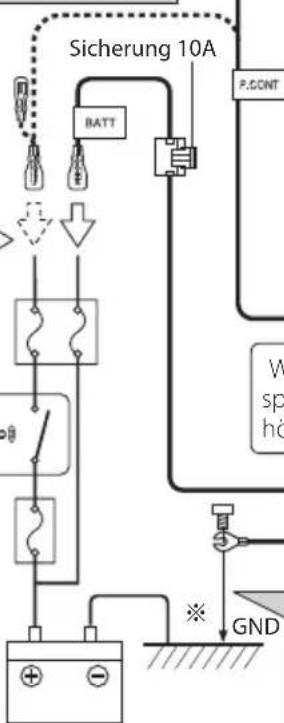

Audio-Komponenten (SUB WOOFER OUT, Ausgang ohne Fader) Blau/Weiß Gelb Gelb Sicherung 10A Audio-Komponenten RCA-Kabel (Im Fachhandel erhältliches Teil) RCA-Kabel (Im Fachhandel erhältliches Teil) GND Batterie
10-pin- Steckverbindungskabel Fahzeug- Sicherungs-kasten (Haut-sicherung) Fahzeug-Sicherungs- kasten Zündschalter Schwarz CW-DRA8 GND CW-DRA8 Wenn bei laufendem Motor ein Summgeräusch von den Laut- sprechern erzeugt wird, sollte ein Entstörfilter (als Sonderzube- hör erhältlich) an die Spannungsleitung angebracht werden. Wenn das Hauptgerät nicht mit einer Leistungs- regelungsbuchse ausge- stattet ist, schließen Sie bitte den blauen und den weißen Draht an die Zu- satzleitung an (ACC-Zünd- schalter-Positionsleitung). Achtung:
Schließen Sie die Erdungsbuchse mit dem schwarzen Leitungs- draht direkt mit einer Schraube an ein unlackiertes Metallteil des Fahrzeuges an. Wenn Sie das Gerät ohne vorheriges Anschlie- ßen dieser Buchse einschalten (ON), kann das Stereosystem beschädigt werden. Schließen Sie sie daher unbedingt an. Auch lackierte Metallteile etc. sind nicht geerdet und funktionieren nicht ordnungsgemäß. Gehen Sie vorsichtig vor! Wenn die Audio-Komponenten eine einzelne RCA-Buchse ist, verwenden Sie ein RCA-Kabel, das den Ausgang in zwei RCA-Buchsen umwandelt, wie oben gezeigt. Der Subwoofer-Ausgang wird halbiert, wenn das Konverterkabel nicht verwendet wird. Achtung: Verlegen Sie die Kabel nicht in den Pfaden, wo sie sich in Fahrzeugteilen verfangen oder beschädigt werden können. Andern- falls können elektrische Schläge oder Brän- de durch Kurzschluss verursacht werden. 3GEJ.indd193GEJ.indd19 2017/12/2818:512017/12/2818:5120 Deutsch Einbau Vor dem Einbau des Lautsprechers sollte der Klang mit einem provisorischen Anschluß überprüft werden. Achtung:
- Wenn unter der Sitzbank, im Innern des Kofferraums oder an einer anderen Stelle des Fahrzeugs eine Kabelöffnung angebracht werden muß, ist es unbedingt erforderlich, vorher den umliegenden Bereich zu überprüfen, damit andere Komponenten, wie zum Beispiel Kraftstofftank, Bremsleitungen oder Kabelbäume, nicht im Wege sind; ebenso darauf achten, daß andere Teile nicht verkratzt oder anderweitig beschädigt werden.
- Nehmen Sie den Einbau so vor, dass die eingebauten Komponenten nicht beim Fahren, Ein- oder Aussteigen oder Be- wegen innerhalb der Fahrgastzelle stören.
- Befestigen Sie das Produkt so, dass es nicht durch Vibrationen oder Erschütterungen beim Fahren bewegt wird. Befestigen des Subwoofers Das Kabel an der richtigen Stelle anbringenDas Kabel an der richtigen Stelle anbringen
und Fernbe- dienungsgeber
an der Lautsprechereinheit an- schließen.

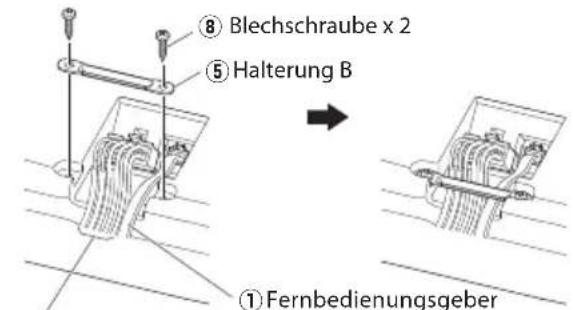

Die Kabel am Lautsprecher mit der Halterung B
anbringen und mit den Blechschrauben
10-pin-Steckverbindungskabel
Maschinenschraube x 4

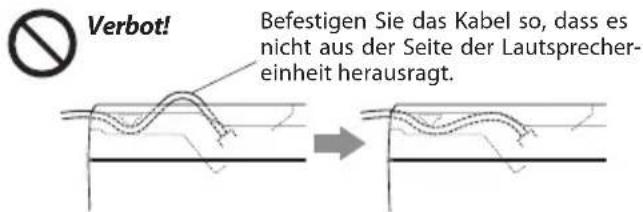

Blechschraube x 4 Bohren Sie vier Führungsbohrungen für Schrauben mit ø3,6 mm. Verbot! Befestigen Sie das Kabel so, dass es nicht aus der Seite der Lautsprecher- einheit herausragt.

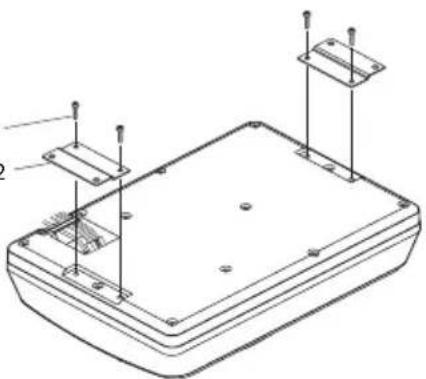

Befestigen Sie die Halterungen A
unter Verwen- dung der Maschinenschrauben
sorgfältig an der Lautsprechereinheit. Darauf achten, nicht die angeschlossenen Kabel zwischen Lautsprecher- einheit und Halterungen A

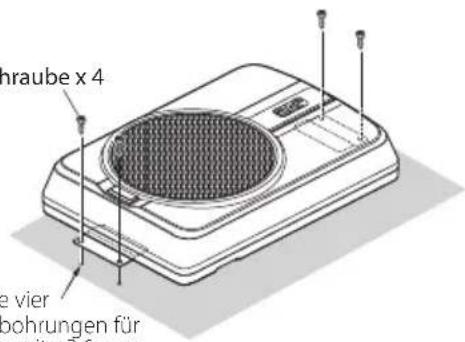

Bohren Sie die Führungsbohrungen für die ø3,6- mm-Schrauben am Blechteil des Fahrzeugs und bringen die Lautsprechereinheit mit den Blech- schrauben
an. Entfernte Schrauben können nicht wiederver- wendet werden.

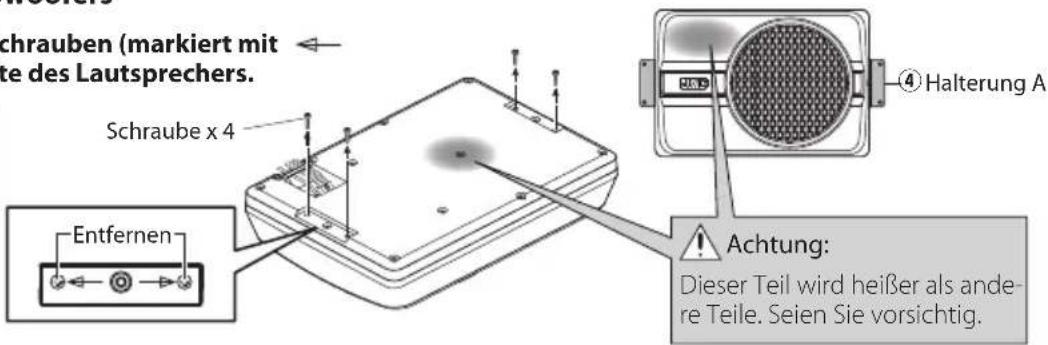

Entfernen Sie die 4 Schrauben (markiert mit ) an der Unterseite des Lautsprechers. Entfernen Schraube x 4
Halterung A Achtung: Dieser Teil wird heißer als ande- re Teile. Seien Sie vorsichtig. 3GEJ.indd203GEJ.indd20 2017/12/2818:512017/12/2818:51Deutsch
Achtung: Die Fernbedienungseinheit so montieren, daß sie beim Fahren keine Behinderung darstellt. Die Fernbedienungseinheit nicht an einer Stelle anbrin- gen, an der sie einer direkten Sonnenbestrahlung oder Warmluft von einer Heizungsdüse ausgesetzt ist. Andern- falls kann das Produkt beeinträchtigt werden und eine Brandgefahr verursacht werden. Entfernen Sie Schmutz von der Einbauposition vor dem Anbringen des doppelseitigen Klettenbandbefestigers. Herausnehmen Einsetzen

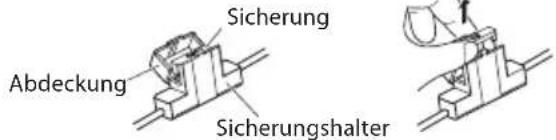

Die Abdeckung öffnen
Mit den Händen herausziehen.
Setzen Sie die Sicherung vorsichtig in den Sicherungs- halter ein und drücken Sie sie soweit wie möglich hinein.
Die Abdeckung schließen. Bedienung Austausch der Sicherung Einstellen des Klangs (Bedienung über Fernbedienungseinheit)

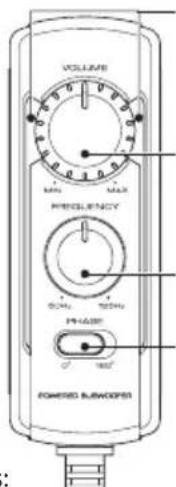

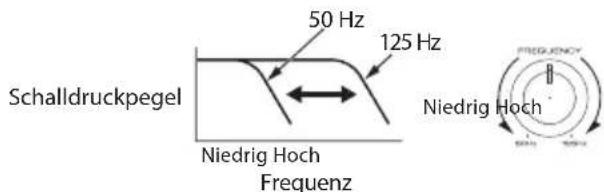

Drehen Sie den FREQUENCY-Reglerknopf zum Ein- stellen der Übergangsfrequenz (höhere Frequen- zen als diese werden abgeschnitten). Die Balance zwischen den Tiefen von den Hecklautsprechern und den Tiefen von diesem Gerät mit dem FREQUENCY-Regler nach Wunsch einstellen.
Die Phase der tiefen Frequenzen einstellen. Der Klang der tiefen Frequenzen kann sich abhängig von der Position des Gerätes, seiner Ausrichtung oder der Übergangs- frequenz verändern. Dies kann durch Veränderung der Position des PHASE-Schalters eingestellt werden. Diesen Schalter auf die Position einstellen, die dem persönlichen Geschmack ent- spricht. [0°] zeigt die normale Phase an, und [180°] bedeutet die umgekehrte Phase.
Drehen Sie den VOLUME-Reglerknopf, um die niedrigen Frequenzen auf den gewünschten Pe- gel einzustellen. Bezeichnung der einzelnen Teile (Fernbedienungs geber) Anbringen der Fernbedienungseinheit Installieren Sie die Fernbedienungseinheit im Fahrzeug mit dem mitgelieferten Klettenbandbefestiger. Frequenz Niedrig Hoch 50 Hz 125 Hz Niedrig Hoch Schalldruckpegel PHASE-Schalter (Bitte einen Schalter wählen) FREQUENCY-Regler (Übergangsfrequenz-Regelknopf) VOLUME-Regler (Eingangsempfindlichkeit- Reglerknopf) Beleuchtung Wenn die Stromversorgung einschaltet, leuchtet die Beleuchtung auf. Sicherung Abdeckung Sicherungshalter Austausch- sicherung 10 A

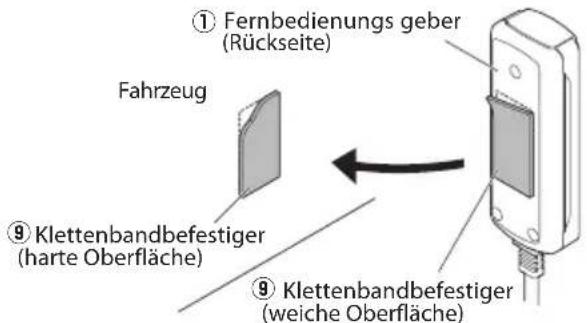

Fernbedienungs geber (Rückseite)
Klettenbandbefestiger (weiche Oberfläche) Fahrzeug
Klettenbandbefestiger (harte Oberfläche) Zum Senken der LautstärkeZum Erhöhen der Lautstärke Achtung: Tauschen Sie die Sicherung ausschließlich gegen eine Sicherung mit derselben auf der Sicherung aufgeführten Kapazität (Amperezahl) aus. Benutzen Sie eine Sicherung des Typs 10A. Tauschen Sie die Sicherung gegen eine Sicherung mit der angegebenen Kapazität aus. Der Ton wird auch ausgegeben, wenn die Fernbe- dienungseinheit nicht angeschlossen ist, aber die in diesem Abschnitt beschriebenen Bedienungen stehen nicht zur Verfügung. In diesem Fall werden die Laut- stärke, die Übergangsfrequenz und die Phase auf die vorgegebenen Standardeinstellungen gestellt, bei denen die Übergangsfrequenz 125 Hz und die Phase 0º (positiv) ist. Hinweis: Ein starker Stromeingang löst die Schutzschaltung des Geräts aus, wodurch der Ausgabepegel gesenkt wird. Drehen Sie in diesem Fall die Lautstärke für eine Weile auf „MIN“ und das Gerät wird nach einiger Zeit wieder normal funktionieren. 3GEJ.indd213GEJ.indd21 2017/12/2818:512017/12/2818:5122 Deutsch Fehlersuche Was wie eine Fehlfunktion des Gerätes erscheint, kann möglicherweise auf einen Bedienungsfehler zurückzuführen sein. Bevor Sie das Gerät zur Wartung einreichen, prüfen Sie bitte anhand dieser Tabelle, ob sich das Problem vielleicht ganz leicht beheben läßt. Leistung ...................................................... 14,4 V Gleichstrom (Betriebsspannung 11 V - 16 V) Stromverbrauch ...................................................................10 A Empfindlichkeit................................................................. 81 dB Abmessungen ..................................................Breite : 350 mm Höhe : 75 mm Tiefe : 240 mm Gewicht ..............................................................................4,2 kg Störung Ursache Abhilfemaßnahme Stromversorgung läßt sich nicht einschalten (Beleuchtung leuchtet nicht).
- Die Sicherung ist durchgebrannt • Die
-Polarität des Netzkabels überprüfen und sich vergewissern, daß die Adern nicht kurz- geschlossen sind; danach eine Sicherung mit dem korrekten Widerstandswert einsetzen.
- Die Kabel korrekt anschließen und sich dabei auf das Anschlußbeispiel (auf Seite 18, 19) beziehen.
- Der Stromversorgungsstift (gelb) des 10-pin-Steckverbindungskabel ist nicht ange- schlossen.
- Das Kabel korrekt anschließen und sich dabei auf das Anschlußbeispiel (auf Seite 18, 19) bezie- hen.
- Die Masseklemme an einem Metallteil des Fahr- zeugs (keine lackierte Fläche) anbringen und gut festziehen.
- Den Stecker bis zum Anschlag einschieben.
- Alle Kabel auf korrekten Anschluß überprüfen, dann das Minuskabel
- Der Steuerstift (blau/weiß) des 10-pin-Steck- verbindungskabel ist nicht angeschlossen.
- Der Erdungsstift (schwarz) des 10-pin-Steck- verbindungskabel ist nicht angeschlossen.
- Der 10-pin-Stecker ist nicht fest eingeschoben.
der Fahrzeugbatterie ist nicht angeschlossen.
- Alle Kabel auf korrekten Anschluß überprüfen, dann das Minuskabel
an der Batterie anschlie- ßen. Kein Ton
- Der Dämpfungsregler der mittleren Einheit ist nicht auf ON gestellt.
- Den Dämpfungsregler auf OFF stellen.
- Der VOLUME-Regler ist auf die MIN-Position gestellt.
- Die Lautstärke auf den optimalen Wert erhöhen. (auf Seite 21).
- Die Lautsprecherkabel sind inkorrekt ange- schlossen.
- Das Kabel korrekt anschließen und sich dabei auf das Anschlußbeispiel (auf Seite 18) beziehen.
- Die Klemmen der Verbindung sind inkorrekt angeschlossen.
- Die Stecker bzw. Anschlußbuchsen bis zum An- schlag auf die Klemmen aufschieben. Der Klang ist klein.
- Der Eingangspegel ist niedrig eingestellt. • Drehen Sie den VOLUME-Reglerknopf, und stel- len Sie den Eingangspegel auf einen optimalen Pegel ein.
- Die Klemmen der Verbindung sind inkorrekt angeschlossen.
- Stecken Sie das Kabel in die REMOTE-Klemme.
- Prüfen Sie, ob das RCA-Kabel richtig angeschlos- sen ist.
- Ein starker Stromeingang löst die Schutzschal- tung des Geräts aus.
- Drehen Sie die Lautstärke für eine Weile auf MIN. Schlechte Klangquali- tät (verzerrt).
- Der Eingangspegel ist hoch eingestellt. • Drehen Sie den VOLUME-Reglerknopf, und stel- len Sie den Eingangspegel auf einen optimalen Pegel ein. Unnatürlicher Klang
- Die Lautsprecherkabel wurden mit umge- kehrter Polarität angeschlossen (Plusseite:
- Das Kabel korrekt anschließen und sich dabei auf das Anschlußbeispiel (auf Seite 18, 19) bezie- hen.
- Die Masseklemme an einem Metallteil des Fahr- zeugs (keine lackierte Fläche) anbringen und gut festziehen.
- Schlechter Kontakt am Erdungsstift (schwarz) des 10-pin-Steckverbindungskabel. Die Fernbedienung funktioniert nicht.
- Die Anschlußklemmen wurden inkorrekt ange- schlossen.
- Stecken Sie das Kabel in die REMOTE-Klemme.
- Den Stecker bis zum Anschlag einschieben. Die Beleuchtungen an der Fernbedienungs- einheit leuchten nicht auf. Technische Daten Änderungen der Konstruktion und technischen Daten ohne Vorankündigung möglich. Max. Ausgangsleistung ................................................... 250 W Übertragungsbereich ......................................... 35 Hz - 150 Hz Abschnittfrequenz .............................................. 50 Hz - 125 Hz Phase ................................................................................0˚, 180˚ Eingangsempfindlichkeit / Impedanz LINE IN ............................................................ 125 mV / 22 kΩ 3GEJ.indd223GEJ.indd22 2017/12/2818:512017/12/2818:51Nederlands
