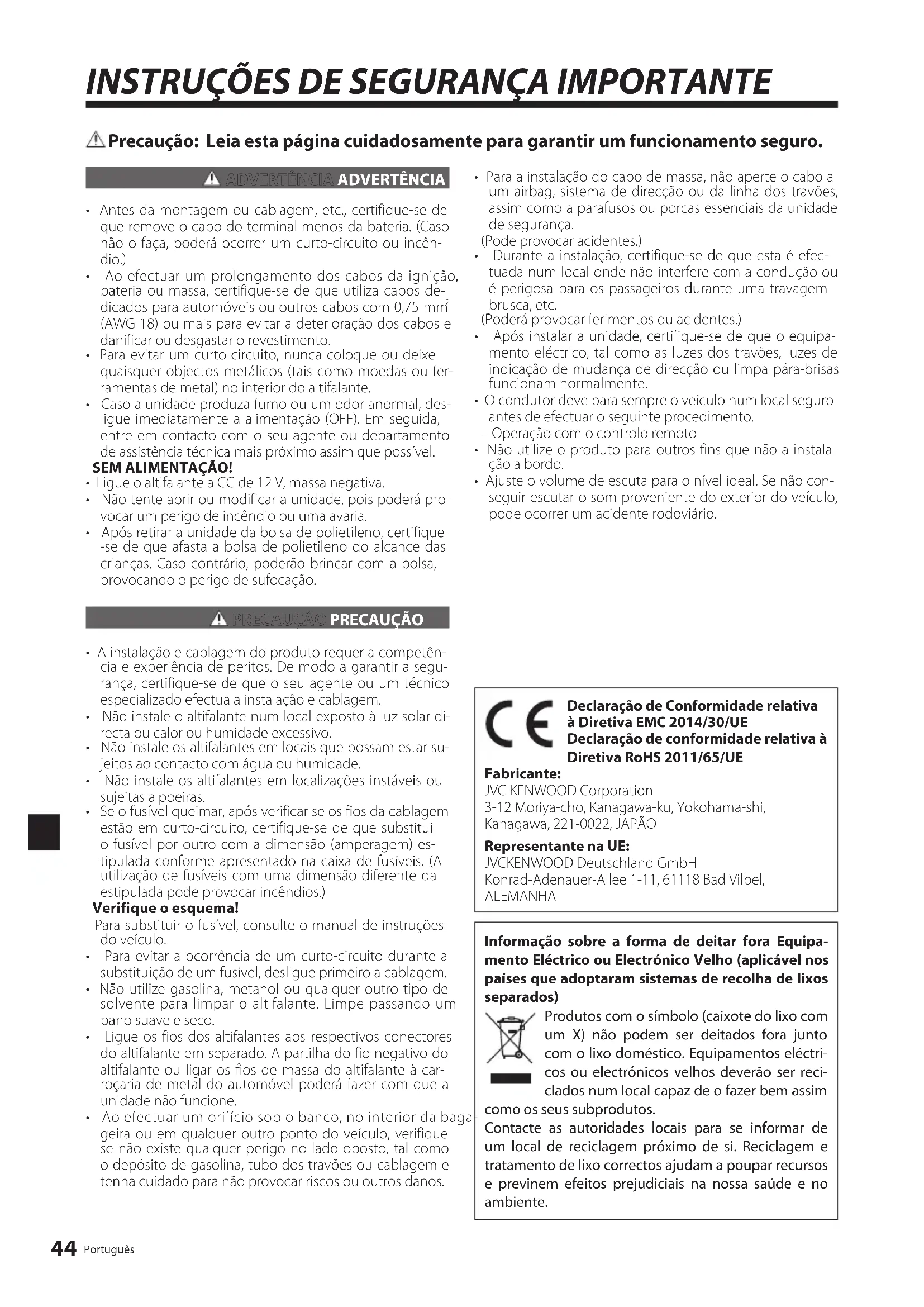

MANUAL DE UTILIZADOR CWDRA8 JVC

⚠ Precaução: Leia esta página cuidadosamente para garantir um funcionamento seguro.

!

ADVERTÊNCIA

• Antes da montagem ou cablagem, etc., certifique-se de que remove o cabo do terminal menos da bateria. (Caso não o faça, poderá ocorrer um curto-circuito ou incêndio.)
• Ao efectuar um prolongamento dos cabos da ignição, bateria ou massa, certifique-se de que utiliza cabos dedicados para automóveis ou outros cabos com 0,75 mm ^2 (AWG 18) ou mais para evitar a deterioração dos cabos e danificar ou desgastar o revestimento.
• Para evitar um curto-circuito, nunca coloque ou deixe quaisquer objectos metálicos (tais como moedas ou ferramentas de metal) no interior do altifalante.
• Caso a unidade produza fumo ou um odor anormal, desligue imediatamente a alimentação (OFF). Em seguida, entre em contacto com o seu agente ou departamento de assistência técnica mais próximo assim que possível.

SEM ALIMENTAÇÃO!

• Ligue o altifalante a CC de 12 V, massa negativa.

- Não tente abrir ou modificar a unidade, pois poderá provocar um perigo de incêndio ou uma avaria.

- Após retirar a unidade da bolsa de polietileno, certifique-se de que afasta a bolsa de polietileno do alcance das crianças. Caso contrário, poderão brincar com a bolsa, provocando o perigo de sufocação.

!

PRECAUÇÃO

• A instalação e cablagem do produto requer a competência e experiência de peritos. De modo a garantir a segurança, certifique-se de que o seu agente ou um técnico especializado efectua a instalação e cablagem.
• Não instale o altifalante num local exposto à luz solar directa ou calor ou humidade excessivo.
• Não instale os altifalantes em locais que possam estar sujeitos ao contacto com água ou humidade.
• Não instale os altifalantes em localizações instáveis ou sujeitas a poeiras.
• Se o fusível queimar, após verificar se os fios da cablagem estão em curto-circuito, certifique-se de que substitui o fusível por outro com a dimensão (amperagem) estipulada conforme apresentado na caixa de fusíveis. (A utilização de fusíveis com uma dimensão diferente da estipulada pode provocar incêndios.)

Verifique o esquema!

Para substituir o fusível, consulte o manual de instruções do veículo.

• Para evitar a ocorrência de um curto-circuito durante a substituição de um fusível, desligue primeiro a cablagem.
• Não utilize gasolina, metanol ou qualquer outro tipo de solvente para limpar o altifalante. Limpe passando um pano suave e seco.
• Ligue os fios dos altifalantes aos respectivos conectores do altifalante em separado. A partilha do fio negativo do altifalante ou ligar os fios de massa do altifalante à carroçaria de metal do automóvel poderá fazer com que a unidade não funcione.
• Ao efectuar um orifício sob o banco, no interior da baga geira ou em qualquer outro ponto do veículo, verifique se não existe qualquer perigo no lado oposto, tal como o depósito de gasolina, tubo dos travões ou cablagem e tenha cuidado para não provocar riscos ou outros danos.

- Para a instalação do cabo de massa, não aperte o cabo a um airbag, sistema de direcção ou da linha dos travões, assim como a parafusos ou porcas essenciais da unidade de segurança.

(Pode provocar acidentes.)

- Durante a instalação, certifique-se de que esta é efectuada num local onde não interfere com a condução ou é perigosa para os passageiros durante uma travagem brusca, etc.

(Poderá provocar ferimentos ou acidentes.)

- Após instalar a unidade, certifique-se de que o equipamento eléctrico, tal como as luzes dos travões, luzes de indicação de mudança de direcção ou limpa pára-brisas funcionam normalmente.

- O condutor deve para sempre o veículo num local seguro antes de efectuar o seguinte procedimento.

- Operação com o controlo remoto

- Não utilize o produto para outros fins que não a instalação a bordo.

- Ajuste o volume de escuta para o nível ideal. Se não conseguir escutar o som proveniente do exterior do veículo, pode ocorrer um acidente rodoviário.

Declaração de Conformidade relativa à Diretiva EMC 2014/30/UE Declaração de conformidade relativa à Diretiva RoHS 2011/65/UE

Fabricante:

JVC KENWOOD Corporation

3-12 Moriya-cho, Kanagawa-ku, Yokohama-shi, Kanagawa, 221-0022, JAPÃO

Representante na UE:

Informação sobre a forma de deitar fora Equipamento Eléctrico ou Electrónico Velho (aplicável nos países que adoptaram sistemas de recolha de lixos separados)

Produtos com o símbolo (caixote do lixo com um X) não podem ser deitados fora junto com o lixo doméstico. Equipamentos eléctricos ou electrónicos velhos deverão ser reciclados num local capaz de o fazer bem assim

como os seus subprodutos.

Contacte as autoridades locais para se informar de um local de reciclagem próximo de si. Reciclagem e tratamento de lixo correctos ajudam a poupar recursos e previnem efeitos prejudiciais na nossa saúde e no ambiente.

Não.	Nome de parte Forma exterior		Quantidade	Não.	Nome de parte Forma exterior	Quanti-dade
1	Controlo remoto (5 m)		1	6	Torneira parafusos ( 5 × 16 mm)
2	10-pino cabo do conec-tor (5 m)		1	7	Parafuso para máquina (M4 × 16 mm)
3	Cabo do altifalante (4,3 m)		1	8	Torneira parafusos ( 3 × 10 mm)
4	Suporte A 2			9	Fixador de encaixe (Fita adesiva de dupla face para o controlo remoto)
5	Suporte B 1

Conexão

Precaução:

Antes de efectuar a cablagem, certifique-se de que remove o cabo do terminal negativo da bateria. Após terminar todo a cablagem, verifique novamente se a cablagem está correctamente ligada. Após a verificação, ligue o cabo do terminal negativo da bateria.

■ Terminais do subwoofer

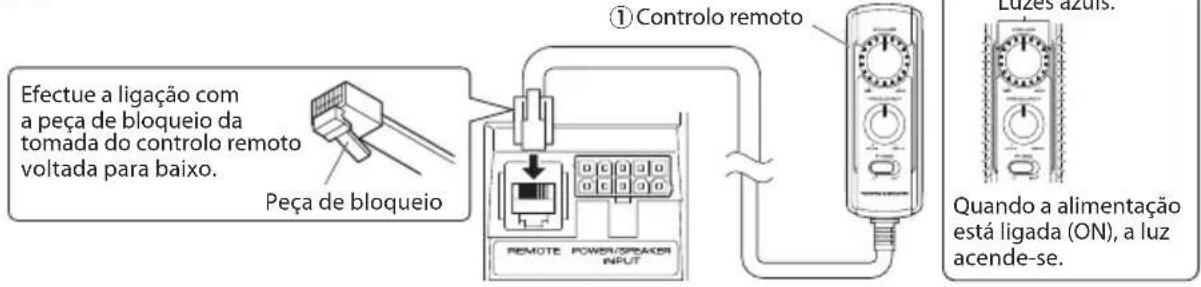

■ Ligação da unidade do controlo remoto

Efectue a ligação com a peça de bloqueio da tomada do controlo remoto voltada para baixo. Peça de bloqueio ① Controlo remoto REMOTE POWER/SPAKER INPUT Luzes azuis. Quando a alimentação está ligada (ON), a luz acende-se.

Notas:

• Certifique-se de que liga a unidade do controlo remoto fornecido.
• Se o cabo não estiver correctamente ligado, a iluminação na unidade do controlo remoto não se acende.
• Não insira o conector do controlo remoto ao controlo remoto ou de forma forçada. Caso contrário, poderão ocorrer avarias.

Ligação de entrada do altifalante

Ligue o subwoofer aos cabos de saída do altifalante frontal ou do altifalante posterior dos componentes de áudio.

Notas:

• Leia os manuais de instruções dos componentes ligados, tais como os componentes de áudio, assim como o presente manual de instruções.
• Num veículo equipado com computador, quando é removido o terminal da bateria, a memória pode desaparecer, ou pode ocorrer um defeito no sistema elétrico do veículo. Consulte o seu representante para mais detalhes.
• Quando os componentes de áudio possuir um DSP, não ligue à saída posterior, pois o efeito de reprodução de baixa frequência poderá ser atenuado devido ao efeito do DSP.

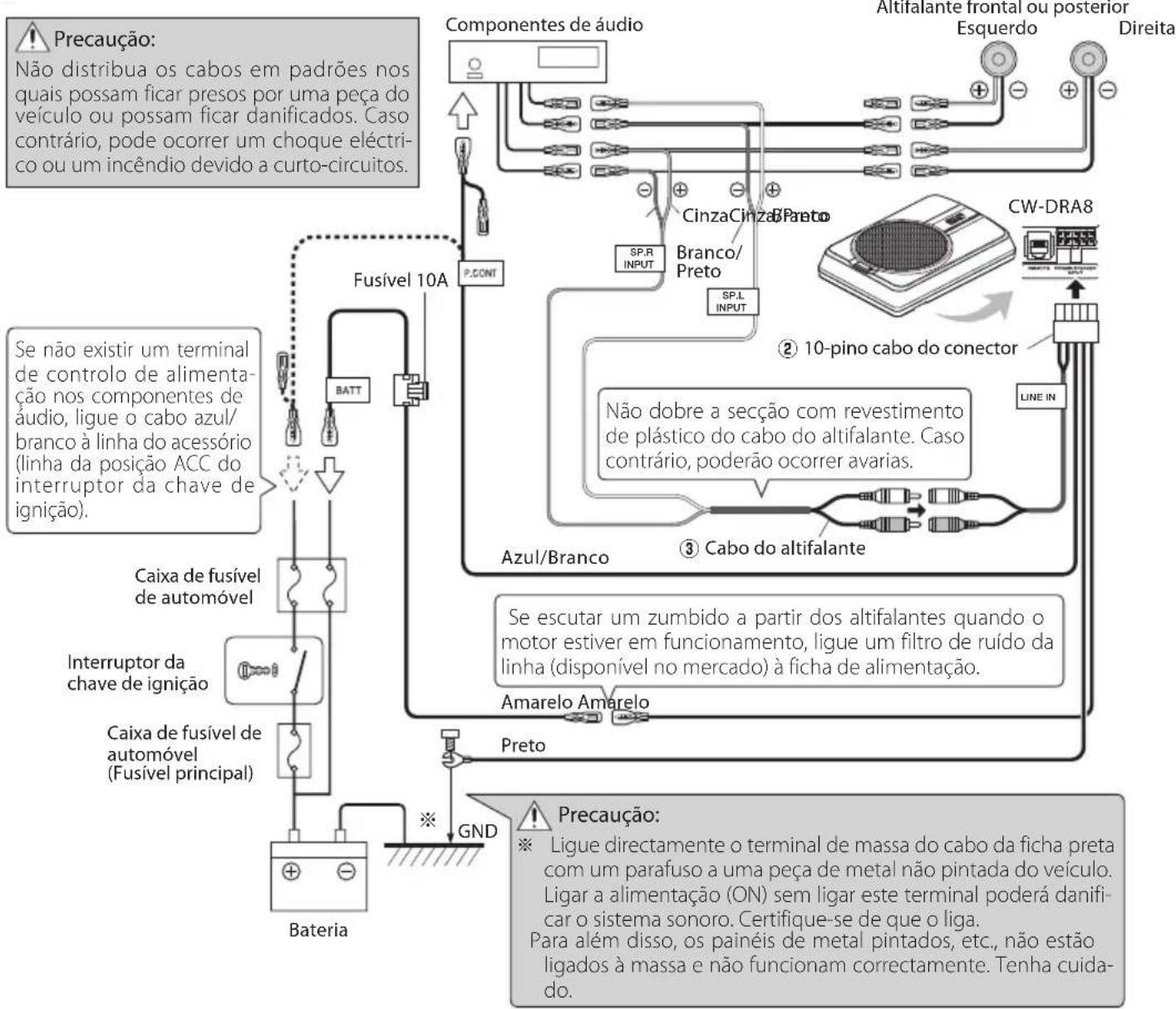

Exemplo

A seguir é apresentada uma ligação típica para uma reprodução sonora correcta num automóvel. Ligue o sistema seguindo o exemplo.
    S["Se não existir um terminal de controlo de alimentação nos componentes de áudio, ligue o cabo azul/branco à linha do acessório (linha da posição ACC do interruptor da chave de ignição)."]
    T["Interruptor da chave de ignição"] --> U["BATT"]
    V["Caixa de fusível de automóvel (Fusível principal)"] --> W["Coating"]

Ligação de entrada RCA

Ligue o subwoofer à saída do subwoofer (saída sem atenuador variável) ou às tomadas RCA da saída frontal dos componentes de áudio.

Notas:

• Leia os manuais de instruções dos componentes ligados, tais como os componentes de áudio, assim como o presente manual de instruções.
• Num veículo equipado com computador, quando é removido o terminal da bateria, a memória pode desaparecer, ou pode ocorrer um defeito no sistema elétrico do veículo. Consulte o seu representante para mais detalhes.
• Adquira um cabo RCA que esteja disponível no mercado em separado.
• Quando os componentes de áudio possuir um DSP, ligue o subwoofer à saída do subwoofer (saída sem atenuador variável) ou às tomadas RCA da saída frontal. Não ligue às tomadas RCA da saída traseira, pois o pois o efeito de reprodução de baixa frequência poderá ser atenuado devido ao efeito do DSP.

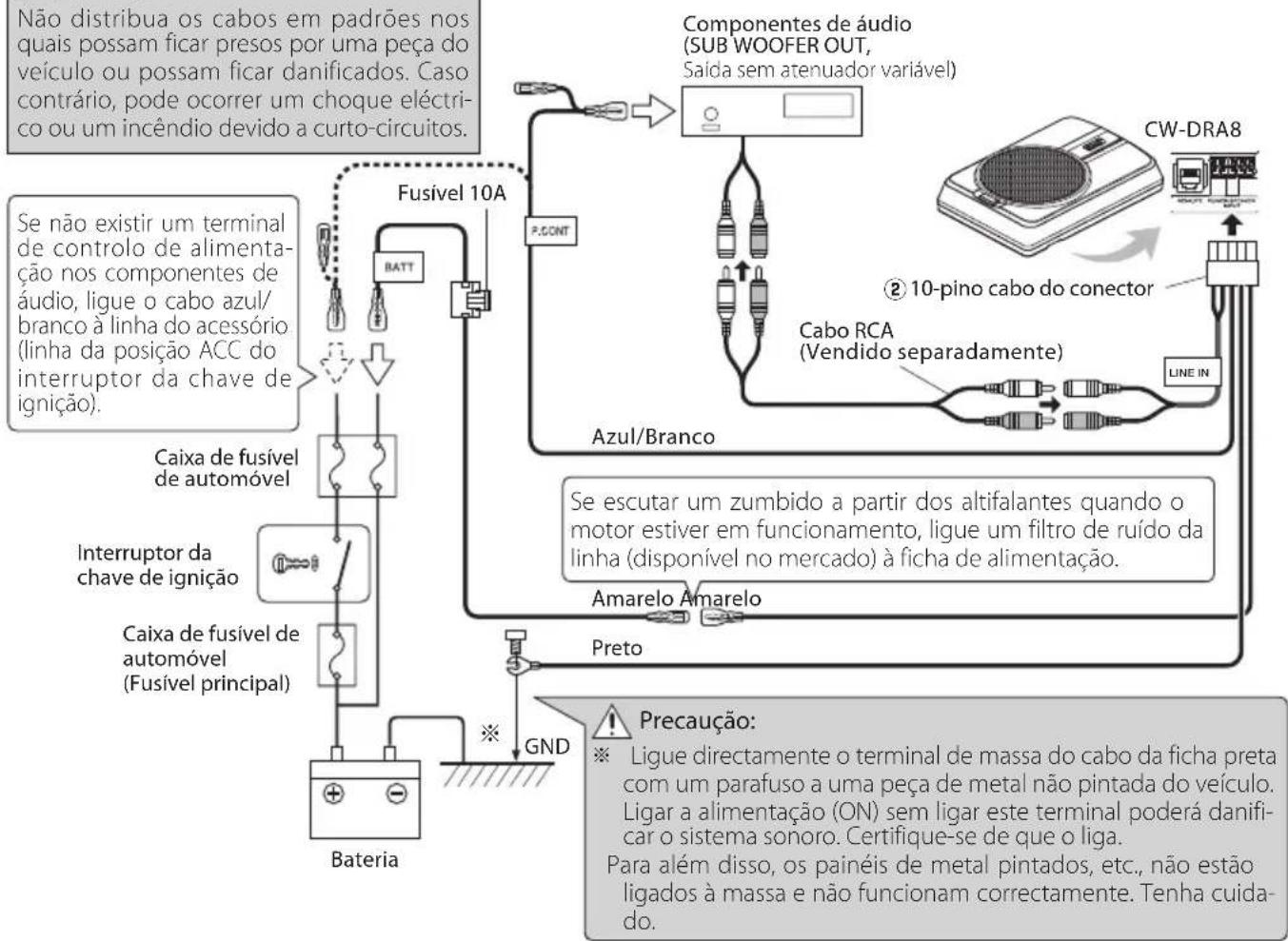

Exemplo

A seguir é apresentada uma ligação típica para uma reprodução sonora correcta num automóvel. Ligue o sistema seguindo o exemplo.

Precaução:

Não distribua os cabos em padrões nos quais possam ficar presos por uma peça do veículo ou possam ficar danificados. Caso contrário, pode ocorrer um choque eléctrico ou um incêndio devido a curto-circuitos.


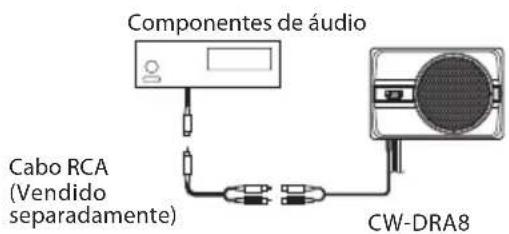

Componentes de áudio Cabo RCA (Vendido separadamente) CW-DRA8

Quando a saída dos componentes de áudio for um único cabo RCA, utilize um cabo RCA que converta a saída em duas tomadas RCA conforme acima apresentado. A saída do subwoofer será dividida em duas se não for utilizado o cabo de conversão.

Antes de fixar o altifalante na respectiva posição, certifique-se de que verifica o som enquanto está preliminarmente ligado.

Precaução:

• Ao efectuar um orifício sob o banco, no interior da bagageira ou em qualquer outro ponto do veículo, verifique se não existe qualquer perigo no lado oposto, tal como o depósito de gasolina, tubo dos travões ou cablagem e tenha cuidado para não provocar riscos ou outros danos.
• Instale num local onde não condicione a condução, a saída do veículo e o movimento no interior do habitáculo do veículo.
• Fixe firmemente o produto de modo a que não se moda devido a vibrações ou impactos durante a condução.

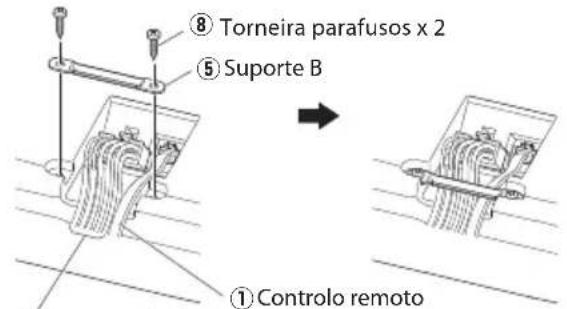

■ Fixar o cabo no sítio

⑧ Torneira parafusos x 2 ⑤ Suporte B ① Controlo remoto

② 10-pino cabo do conector

① Ligue o 10-pino cabo do conector ② e o controlo remoto ① à unidade do altifalante.
② Fixe os cabos à unidade do altifalante com o su- porte B ⑤ e fixe no sítio com os torneira parafusos ⑧.

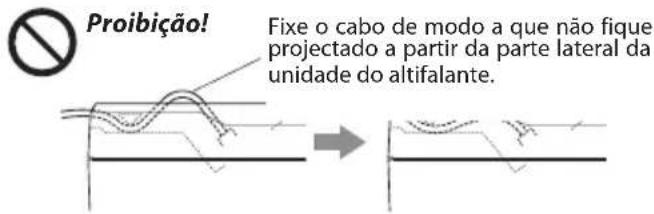

Proibição! Fixe o cabo de modo a que não fique projectado a partir da parte lateral da unidade do altifalante.

■ Fixação do subwoofer

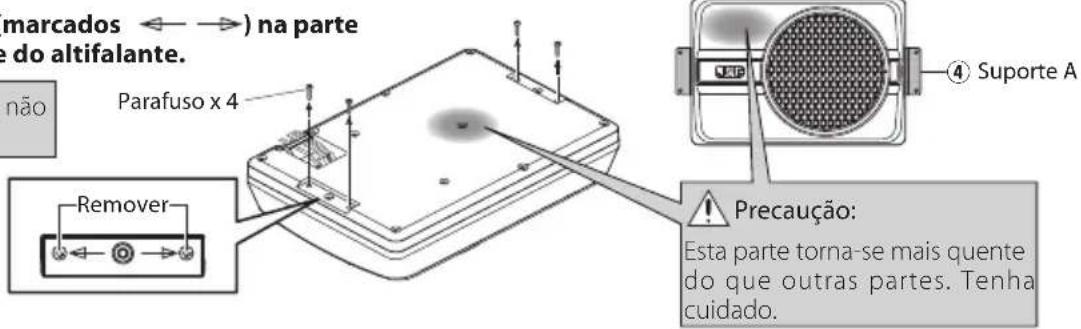

① Retire 4 parafusos (marcados ← →) na parte inferior da unidade do altifalante.

Os parafusos removidos não podem ser reutilizados.

(marcados ←→) na parte de do altifalante. Parafuso x 4 Remover Precaução: Esta parte torna-se mais quente do que outras partes. Tenha cuidado.

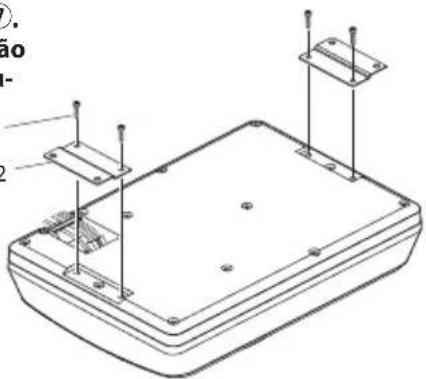

② Fixe firmemente os suportes A ④ à unidade do altifalante utilizando os parafusos para máquina ⑦. Tenha cuidado de modo a que os cabos ligados não permaneçam entre a unidade do altifalante e os suportes A ④.

⑦ Parafuso para máquina x 4

④ Suporte A x 2

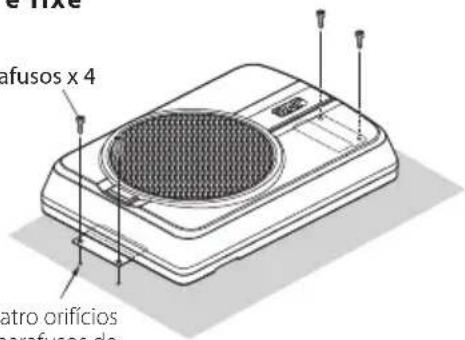

③ Perfure os orifícios guia para parafusos de ø 3,6 mm na secção da placa de metal do veículo e fixe a unidade do altifalante ao veículo utilizando os torneira parafusos ⑥.

⑥ Torneira parafusos x 4

afusos x 4 etro orificios parafusos de

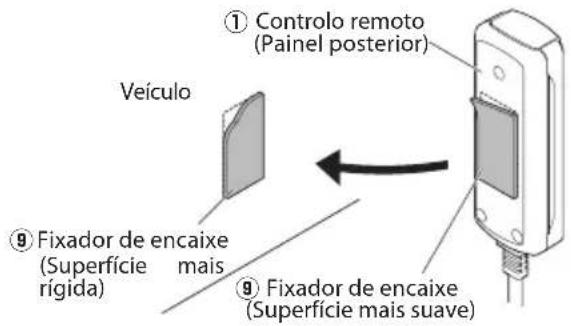

■ Instalação da unidade do controlo remoto Instale a unidade do controlo remoto no veículo utilizando o fixador de encaixe fornecido.

Instale a unidade do controlo remoto numa posição que não condicione as operações de condução. Evite instalar num local sujeito a luz solar directa ou vento quente directo proveniente do aquecedor. Caso contrário, o produto poderá ficar degradado e poderá ocorrer o perigo de incêndio.

Remova a sujidade da posição de instalação antes de instalar o fixador de encaixe.

Substituição do fusível

Substitua por um fusível com a capacidade especificada.

Precaução: Certifique-se de que o substitui por um com a mesma capacidade (amperagem) conforme apresentado no fusível. Este produto tem a especificação 10A.

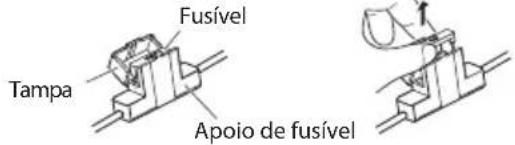

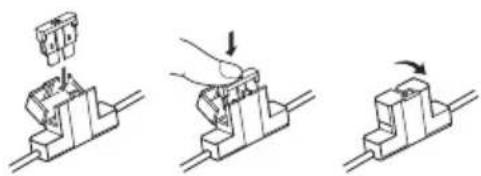

■ Remoção Inserção

Fusível Tampa Apoio de fusível

① Abra a tampa.
② Agarra o fusível e puxar para cima.

Operação

Substituição do fusível 10 A

① Introduza cuidadosamente o fusível no suporte de fusíveis e introduza-o por completo utilizando o dedo.
② Feche a tampa.

■ Nome de cada peça (Controlo remoto)

VILLIUM MINI MAX PINCULIFACY MINI MAX PHI-CAST POWERED SUBACUER

Iluminação

Quando a alimentação está ligada (ON), a luz acende-se.

Controle VOLUME

(Manipulo de controlo da sensibilidade de entrada)

Controle FREQUENCY

(Manipulo de controlo da frequência de corte)

Interruptor PHASE

(Interrúptor de selecção de fase)

Nota:

Uma entrada de energia muito elevada fará funcionar o circuito de proteção desta unidade, o que diminuirá o nível de saída. Neste caso, regule o volume para "MIN" durante algum tempo, e depois a unidade recomeça automaticamente a funcionar.

O som é emitido mesmo quando a unidade do contro-lo remoto não está ligada, mas as operações descritas nesta secção não estão disponíveis. Nesse caso, o volu-me, frequência e corte e fase são defi nidos de acordos com as condições padrão predeterminadas, com as quais a frequência de corte é de 125 Hz e a fase de 0° (positiva).

Ajuste do som

(Operação com o controlo remoto)

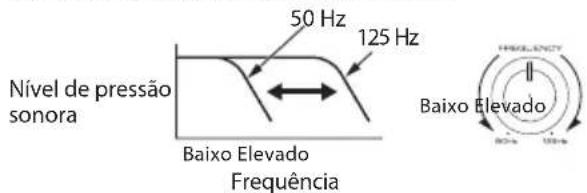

① Rode o manípulo de controlo FREQUENCY (Frequência) para ajustar a frequência de corte (as frequências superiores a esta são cortadas).

Rode o manípulo de controlo FREQUENCY (Frequência) para ajustar o equilíbrio entre os graves dos altifalantes traseiros e os graves desta unidade conforme pretendido.

50 Hz 125 Hz Nível de pressão sonora Baixo Elevado Frequência BAixo Elevado FREQUENCY 80Hz 100Hz

② Ajuste a fase de baixa frequência.

O tom de baixa frequência poderá variar dependendo da posição da unidade, da sua orientação ou da frequência de alternância. Pode ser ajustado alterando a posição do interruptor PHASE (Fase). Coloque este interruptor na posição que corresponda às suas preferências. [0°] indica a fase normal e [180°] indica a fase inversa.

③ Rode o manipulo de controlo VOLUME para ajustar as baixas frequências de acordo com o nível pretendido.

Para diminuir o volume

Para aumentar o volume

Normalmente o que parece ser uma avaria está relacionado com um erro por parte do utilizador. Antes de solicitar assistência técnica, consulte a seguinte tabela.

Problema Causa	Remédio
A alimentação nãoconsegue ser ligada(a iluminação nãoacende).	• O fusível está queimado. • Verifique a polaridade	⊕/⊖ do cabo de alimentação e se os cabos não estão em curto-circuito e, em seguida, substitua o fusível por um com a mesma capacidade nominal.• Volte a ligar correctamente os cabos consultando o exemplo de ligação (na página 46, 47).
	• O pino da fonte de alimentação (amarelo) do cabo de ligação de 10 pinos não está ligado.	• Ligue correctamente o cabo consultando o exemplo de ligação (na página 46, 47).• Ligue o terminal de massa à secção metálica do veículo (superfície não revestida) apertando-o firmemente.• Introduza totalmente o conector.• Verifique as ligações de todos os cabos e, em seguida, ligue o cabo ≡ à bateria.
	• O pino de controlo da alimentação (azul/branco) do cabo de ligação de 10 pinos não está ligado.
	• O pino de massa (preto) do cabo de ligação de 10 pinos não está ligado.
	• O conector de 10 pinos não está completamente ligado.
	• O cabo negativo ⊖ da bateria do automóvel está desligado.	• Verifique as ligações de todos os cabos e, em seguida, ligue o cabo ≡ à bateria.
Sem som	• O atenuador dos componentes de áudio está definido para ON (Ligado).	• Coloque o atenuador na posição OFF (Desliga-do).
	• O controlo VOLUME está definido para a posição MIN (Mínimo).	• Aumente o volume para um nível adequado (na página 49).
	• Os cabos do altifalante estão incorrectamente ligados.	• Ligue correctamente o cabo consultando o exemplo de ligação (na página 46).
	• Os terminais de ligação estão incorrectamente ligados.	• Introduza totalmente os conectores ou tomadas nos terminais.
O sonoro é baixo.	• O nível de entrada está definido para baixo.	• Rode o manípulo de controlo VOLUME e defina o nível de entrada para um nível adequado.
	• Os terminais de ligação estão incorrectamente ligados.	• Ligue o cabo ao terminal REMOTE (Remoto).• Verifique se o cabo RCA está ligado correctamente.
	• Uma entrada de energia muito elevada fará funcionar o circuito de proteção desta unidade.	• Regule o volume para MIN durante algum tempo.
A qualidade sonora é má (o som é distorci-do).	• O nível de entrada está definido para alto.	• Rode o manípulo de controlo VOLUME e defina o nível de entrada para um nível adequado.
O som não é natural.	• Os cabos do altifalante estão ligados com a polaridade positiva ⊕/negativa ≡ errada.	• Ligue correctamente o cabo consultando o exemplo de ligação (na página 46, 47).• Ligue o terminal de massa à secção metálica do veículo (superfície não revestida) apertando-o firmemente.
	• O pino de massa (preto) do cabo de ligação de 10 pinos possui um contacto insuficiente.
O controlo remoto não funciona.	• O cabo do controlo remoto está desligado.	• Ligue o cabo ao terminal REMOTE (Remoto).• Introduza totalmente o conector.
As iluminações na unidade do controlo remoto não se acen-dem.

Especificações

O design e as especificações estão sujeitos a alterações sem aviso prévio.

Saída máxima 250 W

Resposta de frequência 35 Hz - 150 Hz

Frequência de corte 50 Hz - 125 Hz

Fase....0°, 180°

Sensibilidade / impedância de entrada LINE IN .... 125 mV / 22 kΩ

Potência ....CC 14,4 V (Tensão operacional 11 V - 16 V)

Consumo de energia 10 A

Sensibilidade.... 81 dB

Dimensões .... Largura : 350 mm

Altura: 75 mm
