GEBRUIKSAANWIJZING A 4072V Wolf Garten
Originele gebruiksaanwijzing 30
1 In- en uitschakelaar
2 Veiligheidsbeugel
3 Kabel knikbeschermer
4 Vulindikator
5 Grasvangzak
6 CCM-Schakelaar (cut-collect-mulch) LI-ION POWER 37, LI-ION POWER 40
7 Achterklep
8 Verwisselbare accu
9 Duwboomhoogte instelling
10 Maaihoogte instelling
11 Maaihoogte aanwijzing
12 Weergave laadtoestand
13 Contactsleutel
DK
1 Strömbrytare start-stop
2 Sikkerhedsbøjle

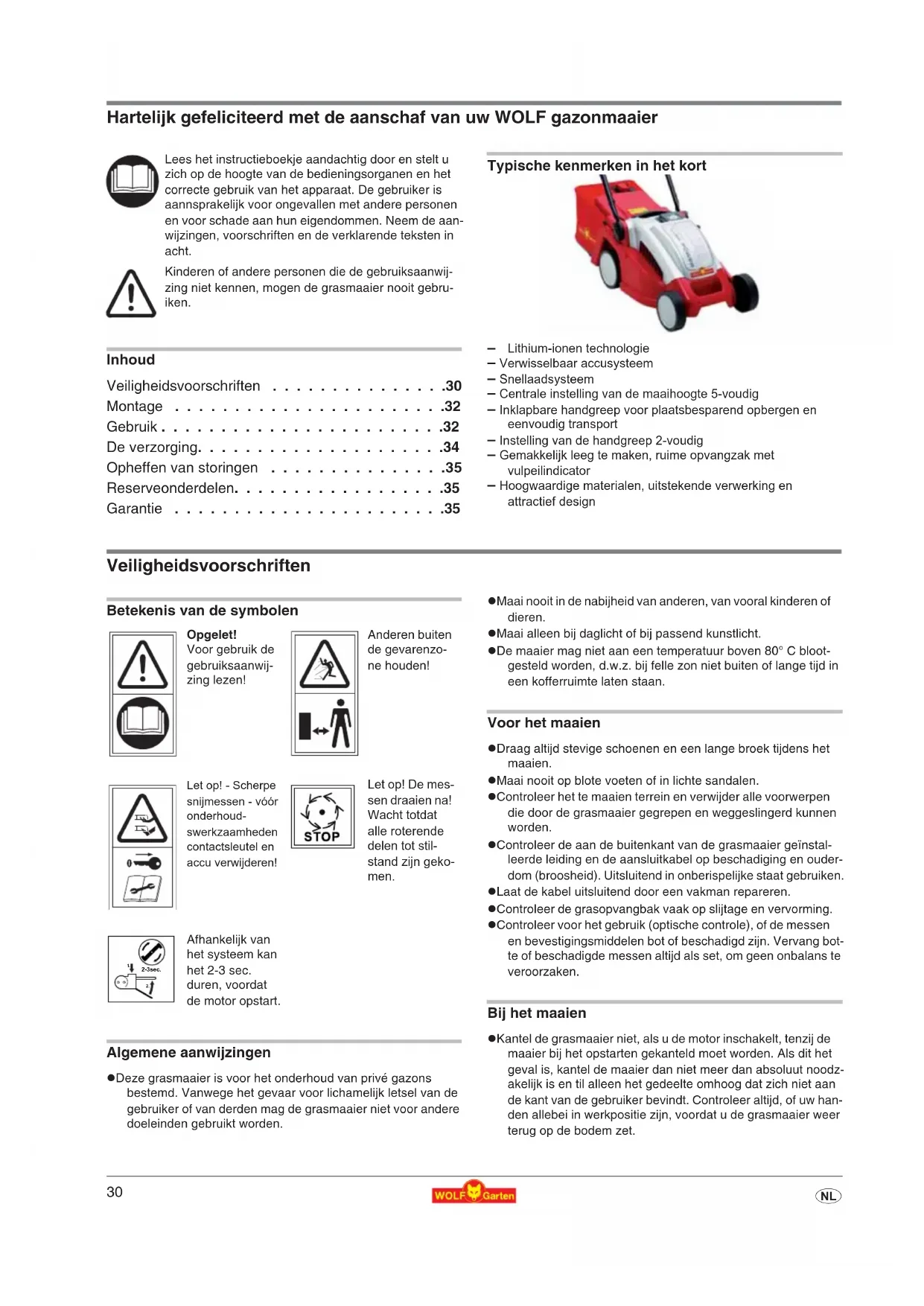

Hartelijk gefeliciteerd met de aanschaf van uw WOLF gazonmaaier
Lees het instructieboekje aandachtig door en stelt u zich op de hoogte van de bedieningsorganen en het correcte gebruik van het apparaat. De gebruiker is aannsprakelijk voor ongevallen met andere personen en voor schade aan hun eigendommen. Neem de aanwijzingen, voorschriften en de verklarende teksten in acht.
Kinderen of andere personen die de gebruiksaanwijzing niet kennen, mogen de grasmaaier nooit gebruiken.
Inhoud
Veiligheidsvoorschriften . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Gebruik....32
De verzorging. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Opheffen van storingen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Reserveonderdelen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Garantie .35
Typische kenmerken in het kort
- Lithium-ionen technologie
- Verwisselbaar accusysteem
- Snellaadsysteem
— Centrale instelling van de maaihoogte 5-voudig - Inklapbare handgreep voor plaatsbesparend opbergen en eenvoudig transport
- Instelling van de handgreep 2-voudig
- Gemakkelijk leeg te maken, ruime opvangzak met vulpeilindicator
- Hoogwaardige materialen, uitstekende verwerking en attractief design
Veiligheidsvoorschriften
Betekenis van de symbolen
Opgelet!
Voor gebruik de gebruiksaanwijzing lezen!
Anderen buiten de gevarenzo- ne houden!
Let op! - Scherpe snijmessen - vóór onderhoud- swerkzaamheden contactsleutel en accu verwijderen!
Let op! De messen draaien na! Wacht totdat alle roterende delen tot stilstand zijn gekomen.
Afhankelijk van het systeem kan het 2-3 sec. duren, voordat de motor opstart.
Algemene aanwijzingen
- Deze grasmaaier is voor het onderhoud van privé gazons bestemd. Vanwege het gevaar voor lichamelijk letsel van de gebruiker of van derden mag de grasmaaier niet voor andere doeleinden gebruikt worden.
●Maai nooit in de nabijheid van anderen, van vooral kinderen of dieren.
●Maai alleen bij daglicht of bij passend kunstlicht.
- De maaier mag niet aan een temperatuur boven 80° C bloot-gesteld worden, d.w.z. bij felle zon niet buiten of lange tijd in een kofferruimte laten staan.
Voor het maaien
- Draag altijd stevige schoenen en een lange broek tijdens het maaien.
●Maai nooit op blote voeten of in lichte sandalen. - Controleer het te maaien terrein en verwijder alle voorwerpen die door de grasmaaier gegrepen en weggeslingerd kunnen worden.
- Controleer de aan de buitenkant van de grasmaaier geïnstalleerde leiding en de aansluitkabel op beschadiging en ouderdom (broosheid). Uitsluitend in onberispelijke staat gebruiken.
- Laat de kabel uitsluitend door een vakman repareren.
- Controleer de grasopvangbak vaak op slijtage en vervorming.
- Controleer voor het gebruik (optische controle), of de messen en bevestigingsmiddelen bot of beschadigd zijn. Vervang botte of beschadigde messen altijd als set, om geen onbalans te veroorzaken.
Bij het maaien
- Kantel de grasmaaier niet, als u de motor inschakelt, tenzij de maaier bij het opstarten gekanteld moet worden. Als dit het geval is, kantel de maaier dan niet meer dan absoluut noodzakelijk is en til alleen het gedeelte omhoog dat zich niet aan de kant van de gebruiker bevindt. Controleer altijd, of uw handen allebei in werkpositie zijn, voordat u de grasmaaier weer terug op de bodem zet.
- Houdt de veiligheidsafstand aan die door de stang van de handgreep aangegeven is.
- Zet de motor pas aan, als uw voeten zich op een veilige afstand van de messen bevinden.
- Let op een stabiele stand, vooral op een helling. Nooit snel, maar altijd rustig naar voren lopen.
-
Op hellende plaatsen maaien:
-
Maai altijd dwars op de helling, niet op- en neerwaarts
- Wees zeer voorzichtig als u van richting verandert
— Maai niet op steile hellingen
- Wees zeer voorzichtig als u terugwaarts maait en de maaier naar u toe trekt.
- Voorzichtig, grijp niet naar lopende snijkanten.
●Ga niet voor de grasuitwerpopening staan. - Open de veiligheidsklep nooit als de motor nog loopt.
- Rij nooit met een lopende motor over grind – steenslag!
●Maai zo mogelijk niet in nat gras. -
Onder de volgende omstandigheden moet het apparaat uitgeschakeld en de contactsleutel uitgetrokken worden en moet het apparaat tot stilstand gekomen zijn:
-
bij het achterlaten van de maaier
- om een geblokkeerd mes vrij te maken
— om de maaihoogte in te stellen - om de opvangzak leeg te maken
- als een vreemd voorwerp geraakt werd (controleer dan eerst, of de maaier of de snijgereedschappen beschadigd zijn. Verhelp in dit geval dan eerst de beschadiging).
- als de maaier door onbalans sterk vibreert (onmiddellijk uitschakelen en de oorzaak zoeken)
- als de aansluitleiding tijdens het gebruik beschadigd wordt
— om de maaier op te tillen of weg te dragen - om de maaier te kantelen of te transporteren (bijv. van-/naar het gazon of over een weg)
Het onderhoud
Opgelet! Roterend snijmes.
Vóór al het onderhoud en schoonmaakwerk:
-
Contactsleutel en accu verwijderen.
●Raak de draaiende messen niet aan. -
Controleer regelmatig of alle zichtbare bevestigingsschroeven en moeren, vooral die van de messenbalk, goed vast zitten en draai ze zonodig aan.
-Plaats de grasmaaier niet in vochtige ruimtes. - Vervang om veiligheidsredenen versleten of beschadigde delen.
- Gebruik uitsluitend originele onderdelen van WOLF, anders heeft u geen garantie, dat uw grasmaaier voldoet aan de veiligheidsvoorschriften.
Acculader
- Deze oplader is alleen geschikt voor het opladen van de WOLF-Accu gazonmaaier LI-ION POWER 34.
- Gebruik de oplader nooit in voochtige of natte omgeving, alleen gebruiken in afgesloten ruimtes.
- Trek de kabel er alleen uit door aan de stekker te trekken. Trekken aan kabel lan de kabel en de stekker beschadigen, waardoor de elektrische zekerheid niet meer gewaarborgd ios.
-
Gebruik nooit de acculader, warneer de kabel, stekker of het apparaat zelf beschadigd is. Breng de acculader naar de dichtstbijzijnde werksplaats.
-
Voorkom dat het koelingsmechanisme van het apparaat niet fuunctioneert door het ventilatiedeel af te dekken. Gebruik het apparaat niet in de buurt van warmtebronnen.
- Open in geen geval de acculader. Breng deze bij een storing naar een erkende vakwerkplaats.
- Gebruik uitsluitend originele onderdelen van WOLF, anders heeft u geen garantie, dat uw grasmaaier voldoet aan de veiligheidsvoorschriften.
Batterie
- Bij foutieve toepassing kan er vloeistof uit de accu komen. Vermijd contact daarmee. Bij toevallig contact afspoelen met water. Als de vloeistof in de ogen komt, roept u eveneens de hulp van een arts in. Naar buiten komende accuvloeistof kan tot huidirritaties of brandwonden leiden.
- Bij het gebruik van een beschadigde accupack of bij ondeskundig gebruik kunnen dampen uittreden. Zorg voor toevoer van frisse lucht en zoek een arts op, als klachten optreden. De dampen kunnen irritaties aan de ademhalingswegen veroorzaken.
Brandgevaar!
- Accu's nooit in de omgeving van zuren en licht ontvlambare materialen laden.
- Accu uitsluitend bij een omgevingstemperatuur van 0 tot +40 °C laden. Na sterke belasting accu eerst laten afkoelen.
Explosiegevaar!
Accu tegen hitte en vuur beschermen
- Niet op radiatoren leggen of lang blootstellen aan sterk zonlicht.
- Accu uitsluitend bij een omgevingstemperatuur tussen 0 °C t/m + 40 °C gebruiken.
Gevaar voor kortsluiting
- Bij afvalverwijdering, transport of opslag van de accu moet de accu verpakt worden (plastic zak, doos) of moeten de contacten afgeplakt worden.
- De accupack mag niet geopend worden.
Accu's mileugerecht verwijderen
- WOLF accu's zijn Li-ION accumulatoren en moeten dus als afval worden verwijderd. Defecte accu's moeten door de vakhandel worden verwijderd. De accu's moeten uit het toestel worden genomen, voordat het tot schroot wordt verwerkt.
- WOLF accu's zijn in technisch opzicht het meest geschikt om elektrische toestellen, die onafhankelijk van het stroomnet functioneren, van energie te voorzien. Li-ION-cellen zijn schadelijk voor het milieu, als ze samen met het gewone huisvuil als afval worden verwijderd.
- WOLF Garten wil het milieuvriendelijke gedrag van de consumenten stimuleren. In samenwerking met u en de WOLF vakhandel garanderen wij de terugname en de opwerking van afgewerkte accu's.
Afvalverwijdering
Afgedankte elektrische apparatuur mag niet met het huishoudelijk afval meegegeven worden. Recycle apparatuur, accessoires en verpakking op milieuvriendelijke wijze.
Montage
Duwboom bevestigen A B C
Opgelet!
De kabel kan beschadigen tijdens het opbergen of het verwijderen van de vergrendeling.
-Plaats de kabel in de in de beschermhoes . A
- Wanneer men de hoogte van de hendel instelt let erop dat de kabel niet gevouwen is B
- Klap het onderste gedeelte van de duwboom omhoog en schroef het met de twee handwieltjes vast (C1).
- Stel de gewenste hoogte van de duwboom in . B
- Klap het bovenste gedeelte van de duwboom omhoog en schroef het met de vleugelmoeren vast (2).
Vóór alle instelwerkzaamheden:
- Contactsleutel verwijderen.
●Niet in lopend snijgereedschap grijpen.
De hybride gazonmaaier wordt uitsluitend van stroom voorzien, als de contactsleutel in het apparaat steekt.
Gebruikstijden
- Gelieve de specifieke nationale verordeningen in acht te nemen.
Aanwijzingen voor het gebruik van WOLF accumaaiers
De maximale maicapaciteit van uw accumaaier hangt van verschillende factoren af:
Het soort gras
Accumaaiers zijn voor goed onderhouden, normaal onderhouden en in beperkte mate ook voor ongemaaid gras na een vakantie geschikt. De maicapaciteit neemt echter in dezelfde volgorde af. Het gebruik van accumaaiers op zelden gemaaide weiden met wilde bloemen moet worden afgeraden.
De structuur van het gras
De maicapaciteit neemt af, naarmate de grasmat dichter wordt. De maicapaciteit is het laagst op uitzonderlijk dichte grasmatten, bijv. golfbanen.
De toestand van het gras
De toestand van het gazon (droog, bedauwd, nat) heeft een grote invloed op de maaiprestaties. Bij droog gazon levert het apparaat de beste maaiprestaties. Bij natte gazons wordt meer energie voor het snijden en opvangen verbruikt. Om die reden zijn de maaiprestaties dan minder.
De loop-/maaisnelheid
De loopsnelheid beïnvloedt de maaiduur en is daardoor ook van invloed op de haalbare maaicapaciteit. Het is daarom raadzaam vlot door te maaien. De oppervlakte niet tweemaal maaien en de maaibanen zo min mogelijk laten overlappen. Door vaak in- en uitschakelen loopt de aanwezige accucapaciteit eveneens terug.
Accu opladen
Attentie! De acculader uitsluitend in droge ruimtes gebruiken!
Algemene aanwijzingen voor het opladen:
Om te zorgen voor een lange levensduur van de accu moet u de volgende punten in acht nemen:
- Voordat u de accu voor het eerst gebruikt, moet hij opgeladen worden.
- Oplaadtijden zie pagina 128.
- Bij een geringe accuspanning schakelt de gazonmaaier automatisch uit. In dit geval moet de accu opgeladen worden.
- De li-ion-accu moet voor een lange pauze, bijv. voor de opslag in de winter, opgeladen worden.
-
De li-ion-accu kan in iedere laadstatus worden geladen en het opladen kan altijd worden onderbroken, zonder de accu te beschadigen (geen memory-effect).
-
Trek de sleutel uit het contactslot. K.
- Ontgrendel de accudeksel door er met uw vinger op te drukken L
- Neem de accu uit de accuschacht M.
- Sluit de accu op de acculader aan N.
- Sluit de acculader op een stopcontact (230 V \~) aan N.
Aanwijzingen bij de acculader:
●de rode LED brandt: accu wordt geladen
- de groene LED brandt: laadproces is afgesloten
●Als alleen de acculader op een stopcontact aangesloten is, dan brandt geen LED.
- Om te zorgen voor een lange levensduur van de accu mag het toestel nooit langer dan 2 dagen aan de acculader aangesloten zijn.
Aanwijzingen voor de laadtoestandweergave:
de groene LED brandt:
- Accucapaciteit =
de gele LED brandt:
- Accucapaciteit =
de rode LED knippert (accu bijna leeg):
- Accucapaciteit =
- De accu moet geladen worden
de rode LED brandt (het apparaat schakelt uit):
- Accucapaciteit =
of
- Storing (bijv. accu is te heet)
Hang de verzamelzak op O
Opgelet! Roterend snijmes
Verricht enkel aanpassingen aan de apparatuur nadat de motor uitgezet is en het snij onderdeel tot stilstand is gekomen.
●Maak de verzamelzak niet vast totdat uw voeten zich op een veilige afstand van het snij onderdeel bevinden.
- Trek de veiligheidsklep omhoog.
- Hang de haken van de vangzak in de openingen van het chassis (zie pijl).
- Plaats de veiligheidsklep weer terug.
Stel snijhoogte in P
Opgelet! Roterend snijmes
Verricht enkel werkzaamheden/aanpassingen aan de apparatuur nadat de motor uitgezet is en het snij onderdeel tot stilstand is gekomen.
- Motor uitschakelen en contactsleutel uittrekken.
- Trek de hendel naar buiten.
- Stel de gewenste maaihoogte in.
- Druk de hendel weer naar binnen.
Maaihoogte - Grasconditie
●Maait u, indien mogelijk, bij droog weer. Daarmee wordt het grassprietje gespaard. Bij een vochtige of hogere grasmat wordt een hogere maaihoogte aanbevolen.
●Gemiddelde maaihoogte is 40-50 mm.
Maaier inschakelen
●Maaier op een glad oppervlak starten.
●Niet op hoog gras - hier desnoods licht kantelen . Q
Motor aanzetten R
- Knop (1) indrukken en vasthouden.
- Hefboom (2) aantrekken.
- Knop (1) loslatten.
Motor uitzetten R
Hefboom (2) loslaten.
Tips voor het maaien
Om strepen op uw gazon te voorkomen, moeten de maaivlakken elkaar altijd een paar centimeter overlappen S
Overbelastingsbeveiliging
Bij overbelasting of blokkering schakelt de motor automatisch uit!
Contactsleutel uittrekken en de oorzaak verhelpen!
●Overbelasting: Maaihoogte te laag, u loopt te snel vooruit.
- Blokkering: Vreemde voorwerpen op het te maaien terrein (bijv. takken).
- De maaier kan na ca. 5 min. weer aangezet worden.
Leeg verzamelzak T
Als de verzamelzak vol is gaat de klep uit zichzelf naar beneden.
Opgelet! Roterend snijmes
Verricht enkel aanpassingen aan de apparatuur nadat de motor uitgezet is en het snij onderdeel tot stilstand is gekomen.
- Motor uitschakelen en contactsleutel uittrekken.
- Leeg de verzamelzak.
- Verwijder potentiële blokkades bij het snijgedeelte voordat men begint.
Instructies voor de niveau indicator:
Voor een efficiënte werking van de niveau indicator dient men regelmatig de holtes onder de niveau indicator in de verzamelzak te reinigen met een handborstel.
Maaien / Vangen (LI-ION POWER 37, LI-ION POWER 40)
Maai-/ opvangfunctie activeren U
Opgelet! Roterend snijmes
Verricht enkel aanpassingen aan de apparatuur nadat de motor uitgezet is en het snij onderdeel tot stilstand is gekomen.
- Start de motor niet totdat uw voeten zich op een veilige afstand van het snij onderdeel bevinden.
- Verwijder de vangzak.
- Draai de knop naar "SNIJ/VERZAMEL".
- Hang de verzamelzak op indien nodig.
- Start de motor.
Mulchen (LI-ION POWER 37, LI-ION POWER 40)
Bij het „mulchen“ wordt het gras d.m.v. een speciaal maaisysteem meermaals gesneden en komt vervolgens weer op de bodem terecht. Daardoor is er geen maaiafval. Bovendien beschermt „mulchen“ het gazon tegen uitdroging en de meststoffen kunnen optimaal worden opgenomen.
Instructies voor mulchen
Wij adviseren:
- Afhankelijk van de groei van het gras, mulch 1 – 2 x per week
- Het gras mag niet te lang of nat zijn!
●Ga langzaam tijdens het mulchen - Let op dat de snijplaten overlappen.
●Snij het gras niet meer dan 20 mm.
Opmerking:
Het mulchen is niet aan te raden in het geval van met mos aangetast of verstrikt gras, daar het snij materiaal op het mos oppervlakte blijft en/of verstrikt raakt en dus niet geabsorbeerd kan worden door de grond.
- Het gazon regelmatig loswerken en bemesten.
Mulchfunctie activeren U
Opgelet! Roterend snijmes
Verricht enkel aanpassingen aan de apparatuur nadat de motor uitgezet is en het snij onderdeel tot stilstand is gekomen.
- Start de motor niet totdat uw voeten zich op een veilige afstand van het snij onderdeel bevinden.
- Verwijder de vangzak.
- Draai de schakelaar naar „MULCH“.
- Start de motor.
De verzorging
Algemeen
Vóór alle onderhouds- en reparatiewerkzaamheden:
- Contactsleutel uittrekken.
- Accu verwijderen.
- Niet in lopend snijgereedschap grijpen.
Reinigen
- Na iedere maaibeurt moet de maaier met een handveger schoongemaakt worden.
- In geen geval met water schoonspuiten.
- Reinig de mulchklep regelmatig met een handveger (LI-ION POWER 37, LI-ION POWER 40) . V
Stalling tijdens de winter
- Na het maaiseizoen moet de maaimachine grondig schoongemaakt worden.
- Laat uw maaier in de herfst nakijken bij een WOLF service werkplaats.
- Nooit de maaier met water afspuiten of in vochtige ruimten opbergen.
- De li-ion-accu kan in iedere laadstatus worden geladen en het opladen kan altijd worden onderbroken, zonder de accu te beschadigen (geen memory-effect).
Mes vervangen W
Vóór alle onderhouds- en reparatiewerkzaamheden:
- Contactsleutel uittrekken.
- Accu verwijderen.
- Niet in lopend snijgereedschap grijpen.
- Beschermende handschoenen dragen.
Opgelet!
Er kan een onevenwichtigheid onstaan na het slijpen van het mes.
- Laat de messen altijd slijpen bij een gespecialiseerde werkplaats, daar er een onevenwichtigheids controle moet plaatsvinden volgens de veiligheidsnormen.
- Verwissel de messen altijd bij een gespecialiseerde werkplaats. Een torque sleutel van 10 mm is verplicht vereist. Vastdraaien torque van de schroeven: 6 - 7 N-m (LI-ION POWER 34, LI-ION POWER 37).
- Verwissel de messen altijd bij een gespecialiseerde werkplaats. Een torque sleutel van 13 mm is verplicht vereist. Vastdraaien torque van de schroeven: 16-18 N-m (LI-ION POWER 40).
- Alleen originele onderdelen gebruiken.
Opheffen van storingen
| Probleem Mogelijke | oorzaak | Verhelpen |
| Onrustige loop, apparaat vibreert sterk | • Mes beschadigd • WOLF Reparadieservice | |
| • Mes is niet goed bevestigd, zit los • zie pagina 34 (Mes vervangen) | ||
| Motor loopt niet | • Accu leeg • zie pagina 32 (Accu opladen) | |
| • accu defect • zie pagina 35 (Reserveonderdelen) | ||
| • Contactsleutel niet ingestoken • zie pagina 32 (Algemeen) | ||
| Slechte maai-/vangprestatie | • Mes bot • WOLF Reparadieservice | |
| • Opvangzak verstopt • zie pagina 33 (Leeg verzamelzak) | ||
| • Niet aangepaste maaihoogte • zie pagina 33 (Stel snijhoogte in) | ||
| • accu defect • zie pagina 35 (Reserveonderdelen) |
Reserveonderdelen
| Bestelnr. Artikelaanduiding Artikelbeschrijving | ||
| 4904 031 Grasvangzak compl. (LI-ION POWER 34) | ||
| 4907 031 Grasvangzak compl. (LI-ION POWER 37) | ||
| 4970 031 Grasvangzak compl. (LI-ION POWER 40) | ||
| 4908 096 | Vi 34 X | Mesbalk 34 cm |
| 4939 096 | Vi 37 A | Mesbalk 37 cm |
| 4949 096 | Vi 40 A | Mesbalk 40 cm |
| 4919 096 | LI-ION POWER Pack 2 | Verwisselbare accu |
| 4939 090 | LI-ION POWER Pack 1 | Verwisselbare accu |
| 4939 072 Acculader (standaard) | ||
Garantie
In elk land gelden de garantiebepalingen die door onze maatschappij of importeur worden uitgegeven. Storingen aan uw apparaat verhelpen wij kosteloos in het kader van de garantie, indien een materiaal- of produktiefout hiervan de oorzaak is. Neem voor een reparatie binnen de garantietermijn contact op met uw leverancier of de dichtstbijzijnde vestiging.
Protectie la suprasarcină
