GEBRUIKSAANWIJZING Flexxo 2in1 Zoo BOSCH

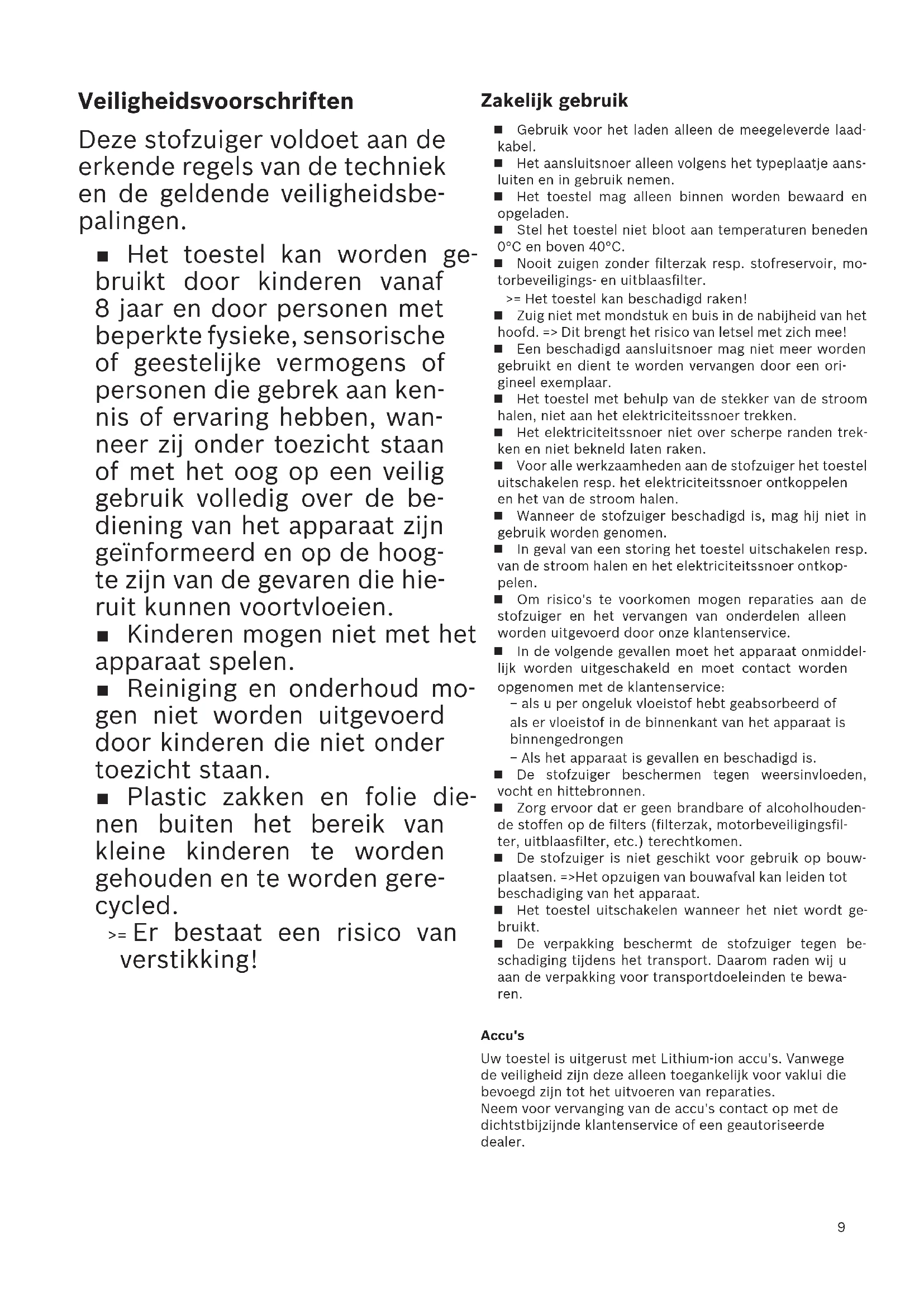

Aanwijzing Door het gebruik van niet goed passende of kwalita- tief mindere onderdelen, toebehoren/ extra toebe- horen kan uw stofzuiger beschadigd raken. Indien deze schade veroorzaakt is door het gebruik van der- gelijke producten valt hij niet onder de garantie.9 Veiligheidsvoorschriften Deze stofzuiger voldoet aan de erkende regels van de techniek en de geldende veiligheidsbe- palingen. Het toestel kan worden ge- bruikt door kinderen vanaf 8 jaar en door personen met beperkte fysieke, sensorische of geestelijke vermogens of personen die gebrek aan ken- nis of ervaring hebben, wan- neer zij onder toezicht staan of met het oog op een veilig gebruik volledig over de be- diening van het apparaat zijn geïnformeerd en op de hoog- te zijn van de gevaren die hie- ruit kunnen voortvloeien. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud mo- gen niet worden uitgevoerd door kinderen die niet onder toezicht staan. Plastic zakken en folie die- nen buiten het bereik van kleine kinderen te worden gehouden en te worden gere- cycled. >= Er bestaat een risico van verstikking! Zakelijk gebruik Gebruik voor het laden alleen de meegeleverde laad- kabel. Het aansluitsnoer alleen volgens het typeplaatje aans- luiten en in gebruik nemen. Het toestel mag alleen binnen worden bewaard en opgeladen. Stel het toestel niet bloot aan temperaturen beneden 0°C en boven 40°C. Nooit zuigen zonder filterzak resp. stofreservoir, mo- torbeveiligings- en uitblaasfilter. >= Het toestel kan beschadigd raken! Zuig niet met mondstuk en buis in de nabijheid van het hoofd. => Dit brengt het risico van letsel met zich mee! Een beschadigd aansluitsnoer mag niet meer worden gebruikt en dient te worden vervangen door een ori- gineel exemplaar. Het toestel met behulp van de stekker van de stroom halen, niet aan het elektriciteitssnoer trekken. Het elektriciteitssnoer niet over scherpe randen trek- ken en niet bekneld laten raken. Voor alle werkzaamheden aan de stofzuiger het toestel uitschakelen resp. het elektriciteitssnoer ontkoppelen en het van de stroom halen. Wanneer de stofzuiger beschadigd is, mag hij niet in gebruik worden genomen. In geval van een storing het toestel uitschakelen resp. van de stroom halen en het elektriciteitssnoer ontkop- pelen. Om risico's te voorkomen mogen reparaties aan de stofzuiger en het vervangen van onderdelen alleen worden uitgevoerd door onze klantenservice. In de volgende gevallen moet het apparaat onmiddel- lijk worden uitgeschakeld en moet contact worden opgenomen met de klantenservice: − als u per ongeluk vloeistof hebt geabsorbeerd of als er vloeistof in de binnenkant van het apparaat is binnengedrongen − Als het apparaat is gevallen en beschadigd is. De stofzuiger beschermen tegen weersinvloeden, vocht en hittebronnen. Zorg ervoor dat er geen brandbare of alcoholhouden- de stoffen op de filters (filterzak, motorbeveiligingsfil- ter, uitblaasfilter, etc.) terechtkomen. De stofzuiger is niet geschikt voor gebruik op bouw- plaatsen. =>Het opzuigen van bouwafval kan leiden tot beschadiging van het apparaat. Het toestel uitschakelen wanneer het niet wordt ge- bruikt. De verpakking beschermt de stofzuiger tegen be- schadiging tijdens het transport. Daarom raden wij u aan de verpakking voor transportdoeleinden te bewa- ren. Accu's Uw toestel is uitgerust met Lithium-ion accu's. Vanwege de veiligheid zijn deze alleen toegankelijk voor vaklui die bevoegd zijn tot het uitvoeren van reparaties. Neem voor vervanging van de accu's contact op met de dichtstbijzijnde klantenservice of een geautoriseerde dealer.10

Het verheugt ons dat u voor een Bosch stofzuiger uit de serie BBH3/BCH3 heeft gekozen. In deze gebruiksaanwijzing worden verschillende BBH3/BCH3 modellen beschreven. Het is daarom mo- gelijk dat niet alle genoemde kenmerken en functies van toepassing zijn op uw apparaat. Om een zo goed mogelijk resultaat te behalen, dient u alleen gebruik te maken van originele accessoires van Bosch, die speci- aal voor uw stofzuiger ontwikkeld zijn. De pagina's met afbeeldingen uitklappen! Beschrijving van het apparaat 1 Vloermondstuk met elektrische borstel 2 Ontgrendelingsknop borstelrol 3 Stofreservoir 4 Buitenste filtereenheid 5 Filterpatroon met motorbeveiligingsfilter en filter- schuim 6 Motoreenheid 7 Uittrekbaar kierenmondstuk* 8 Combimondstuk* 9 Handgreep handstofzuiger 10 Schuifregelaar handstofzuiger 11 Accessoire-koker voor uitschuifbaar kierenmondstuk 12 Accessoirevak voor combimondstuk 13 Ontgrendelingsknop vloerenmondstuk 14 Ontgrendelingsknop hand-accuzuiger 15 Handgreep hand-accuzuiger 16 Schuifregelaar hand-accuzuiger 17 Indicatie Laadstatus accu 18 Ontrgrendelingsknop stofreservoir 19 Laadkabel* 20 Geleidingsstang borstelrol 21 Borstelrol Voor het eerste gebruik Afb.

Accessoirevak openen en combimondstuk uitne- men.

Handgreep voorzichtig op de hoofdbehuizing steken en vastschroeven.

Combi-accessoires in het accessoirevak leggen en afsluiten Afb.

Handstofzuiger in het vloermondstuk steken en ver- grendelen.

U verwijdert het vloermondstuk door op de ontgren- delingsknop te drukken en de handstofzuiger uit het mondstuk te trekken. Opladen

Let op: Voor het eerste gebruik moeten de accu's van de stofzuiger volledig worden opgeladen. Gebruik voor het opladen alleen de meegeleverde laadkabel. De laadkabel alleen volgens het type- plaatje aansluiten en in gebruik nemen. Het ap- paraat niet opladen bij temperaturen onder 0°C of boven 40°C. Afb.

Om de stofzuiger op te laden, plaatst u hem dichtbij een contactdoos. Het apparaat kan vrij in de ruimte worden geplaatst. Afb.

Laadkabel achter in de aansluiting van het apparaat steken.

Tijdens het laden knippert de laadindicatie lang- zaam wit.

Is de accu volledig opgeladen, dan is de laadindica- tie permanent wit verlicht en gaat na enkele minuten uit. De accu wordt dan niet meer geladen. Koppel het apparaat ter controle korte tijd los van het net. Daarna is de indicatie weer wit verlicht.

U kunt het apparaat zonder bezwaar ook nadat het volledig is opgeladen aan de laadkabel en de con- tactdoos aangesloten laten.

Het is mogelijk dat de laadkabel en de handstofzui- ger warm worden. Dit is normaal en niet bezwaarlijk. Gebruiksindicatie Gebruikstoestand Functie accu-indicatie Normale modus Indicatie is wit verlicht Acculading < 20% Indicatie knippert rood Accu is leeg Indicatie gaat uit Laadprocedure Indicatie knippert lang- zaam wit Accu is compleet gela- den Indicatie is wit verlicht en gaat na ca. 2 minuten uit Over-/ondertemperatu- urbeveiliging Indicatie is rood verlicht en gaat na ca. 10 secon- den uit. Gebruik van de handstofzuiger Zuigen Afb.

Schuifregelaar in de richting van de pijl schuiven.

• afhankelijk van de uitvoering49 Zuigkracht regelen Afb.

Om het zuigvermogen in te stellen schuift u de schuifre- gelaar in de gewenste stand:

Vermogensstand 1 1 Stofzuigen terwijl de elektrische borstel ingescha- keld is. Voor routinematig schoon zuigen van alle vloeren. Het apparaat bereikt bij deze instelling de maximale looptijd.

Vermogensstand 2 2 Stofzuigen terwijl de elektrische borstel ingescha- keld is. Voor intensief schoon zuigen van alle vloe- ren (vooral vloerbedekking). Het apparaat heeft bij deze instelling een kortere looptijd. Looptijden De Accu is evenals Li-Ion accu's onderhevig aan slijta- ge. Mettertijd nemen de accucapaciteit en de looptijd dan ook af. Het gaat hierbij om een natuurlijk veroude- ringsproces en niet om een materiaal- of fabricagefout of een gebrek. BBH3/BCH3 25,2V BBH3/BCH3 21,6V In normale stand met elektrisch vlo- ermondstuk voor normaal schoon zuigen Tot 55 min. Tot 50 min. In de turbostand met elektrisch vloermondstuk of steelstofzuiger voor veeleisende toepassingen. Tot 20 min. Tot 18 min. Afb.

Bij korte zuigpauzes kan het apparaat vrij in de ru- imte worden geplaatst. Hiervoor de zuiger licht naar voren kantelen in de richting van het mondstuk.

Let op: Schakel het apparaat beslist uit wanneer u het neerzet, anders kan de draaiende borstel scha- de aan de vloerbedekking veroorzaken. Gebruik van de hand-accuzuiger Afb.

De hand-accuzuiger m.b.v. de ontgrendelingsknop ontgrendelen en uit de handstofzuiger nemen. Stofzuigen met extra accessoires Afb.

Voor het schoon zuigen van moeilijk bereikbare plaatsen en het bovenhands werken.

Accessoirekoker via de handgrepen openen, het vloermondstuk uitnemen, op de zuigopening van de hand-accustofzuiger plaatsen e vergrendelen.

Het kierenmondstuk kan zo nodig worden uitgetrok- ken. Hiervoor op de ontgrendelingsknop drukken, het kierenmondstuk uittrekken en in de eindstand vergrendelen.

Na gebruik het kierenmondstuk eventueel in elkaar schuiven, in de accessoirekoker plaatsen en de ko- ker sluiten. Afb.

Combimondstuk met meubelpenseel en bekledings- mondstuk voor het schoon zuigen van ramen, kas- ten, meubels etc.

Accessoirevak openen, het combimondstuk verwi- jderen, op de zuigopening van de hand-accuzuiger plaatsen en vergrendelen.

Het opzetstuk voor het meubelpenseel kan er vanaf de zijkant worden afgeschoven. Hieronder bevindt zich het bekledingsmondstuk.

Het combimondstuk kan ook op de punt van het kie- renmondstuk worden geplaatst.

Na gebruik het combimondstuk weer in het acce- soirevak doen, het vak sluiten en vergrendelen. De hand-accuzuiger laden Afb.

Om de hand-accuzuiger te laden dient u hem in de handstofzuiger te plaatsen en te vergrendelen. Let erop dat hij goed bevestigd is. Na gebruik Afb.

Het apparaat na gebruik uitschakelen. Het stofreservoir leegmaken Voor een goed resultaat moet het stofreservoir na ge- bruik altijd worden leeggemaakt. Dit dient echter op zijn laatst te gebeuren op het moment dat het stof op een plek in het stofreservoir de markering heeft be- reikt. Wij raden u aan het stofreservoir niet verder te vullen dan de markering, omdat dit tot sterke verontreiniging van de filter leidt. Afb.

Neem de hand-accuzuiger uit de handstofzuiger. Afb.

Het stofreservoir m.b.v. de ontgrendelingstoets ont- grendelen en van de motoreenheid trekken.

• afhankelijk van de uitvoering50 Afb.

Filtereenheid uit het stofreservoir nemen.

Eventueel vuil onder de uitlaatopening verwijderen. a) Filtereenheid in het stofreservoir plaatsen. Let er hierbij op dat hij op de juiste wijze wordt ingebracht b) Stofreservoir op de motoreenheid plaatsen en hoor- baar laten vergrendelen.

Let op: Stuit u bij het sluiten van het stofreservoir op een weerstand, controleer de filter dan op volledigheid en ga na of de filtereenheid en het stofreservoir op de juiste wijze zijn ingebracht. Reiniging van de filters Voor een optimale werking van de stofzuiger dienen de buitenste filtereenheid en het filterpatroon regelmatig te worden schoongemaakt.

Let op: de filter kan alleen worden schoongemaakt wanneer het apparaat uitgeschakeld is. Nooit met ingebracht filterpatroon zuigen zonder buitenste filtereenheid. Afb.

Apparaat uitschakelen. Afb.

Neem de hand-accuzuiger uit de handstofzuiger. Afb.

Het stofreservoir m.b.v. de ontgrendelingstoets ont- grendelen en van de motoreenheid trekken. Afb.

Filtereenheid uit het stofreservoir nemen. a) In de regel volstaat het om de hele filtereenheid tij- dens het leegmaken van het stofreservoir even uit te schudden of te kloppen, zodat mogelijke stofdeeltjes losraken. b) Is dit niet afdoende, gebruik dan een droge doek om de vuildeeltjes te verwijderen van het oppervlak. Afb.

Filterpatroon reinigen a) Filterpatroon uit de filtereenheid nemen. b) Filterpatroon eerst schoonmaken door het uit te klop- pen. c) Het filterschuim van de motorbeveiliging aftrekken en los van elkaar wassen. Filterschuim en motorbeveili- gingsfilter volledig laten drogen, (ca. 24h).

De filtereenheid na de montage van het filterschuim in het stofreservoir plaatsen. Nieuwe filters zijn desgewenst verkrijgbaar bij onze servicedienst. Het vloermondstuk schoonmaken Alvorens onderhoud te plegen dient u de stofzuiger alti- jd uit te schakelen of van de stroom te halen. Afb.

Borstelrol met behulp van de ontgrendelingsknop ontgrendelen en zijwaarts uit het vloermondstuk trekken.

Opgewikkelde draden en haren met een schaar langs de hiervoor bestemde keep doorknippen.

Borstelrol zijwaarts langs de geleidingsstang in het vloermondstuk schuiven en met behulp van de ont- grendelingsknop vergrendelen.

Let op: Het vloermondstuk mag alleen in gebruik worden genomen wanneer de borstelrol is vastge- zet.

Let op: Vloermondstukken zijn, afhankelijk van het type harde vloer (bijv. ruwe, rustieke tegels) onderhevig aan een bepaalde mate van slijtage. Daarom dient u regelmatig de onderkant van het mondstuk te con- troleren. Wanneer de onderkant van het mondstuk versleten is of scherpe randen heeft, kan dit scha- de veroorzaken aan kwetsbare harde vloeren, zoals parket en linoleum. De fabrikant is niet aansprakelijk voor eventuele schade die veroorzaakt wordt door een versleten mondstuk. Schoonmaken Alvorens handstofzuigers of hand-accuzuigers schoon te maken, dienen deze uitgeschakeld en losgekoppeld te zijn van de laadkabel. Stofzuigers en accessoires kunnen worden onderhouden met een in de handel ge- bruikelijk schoonmaakmiddel voor kunststof.

Let op: Geen schuurmiddelen, glas of universele reinigingsmiddelen gebruiken. De stofzuiger nooit in water dompelen. Technische wijzigingen voorbehouden.

• afhankelijk van de uitvoering51
