MANUAL DE USUARIO Flexxo 2in1 Zoo BOSCH

Baterias / Pilhas Respeite as indicações sobre o transporte. As baterias integradas só podem ser retiradas para eliminação por pessoal técnico qualificado. A aber-tura do alojamento da caixa pode destruir o aspira- dor. Mesmo após um descarregamento completo, a bate-ria ainda contém capacidade residual que pode ser libertada, em caso de curto-circuito.Conservar las instrucciones de uso.Deberán entregarse, en su caso, al siguiente propieta-rio del aspirador. Uso previsto Este aparato ha sido diseñado exclusivamente para uso doméstico. Este aparato está previsto para ser utilizado a una altura máxima de 2.000 metros sobre el nivel del mar. Usar el aspirador exclusivamente de acuerdo con las indicaciones descritas en estas instrucciones de uso.Para evitar daños y lesiones, no usar el aspirador en los siguientes casos: la aspiración de personas o animales; la aspiración de: − sustancias tóxicas, objetos afilados, calientes o incandescentes; − sustancias húmedas o líquidas; − materiales o gases inflamables o explosivos; − ceniza, hollín de estufas cerámicas e instalaciones de calefacción central; − polvo de tóner de impresoras y fotocopiadoras. Recambios, accesorios Nuestras piezas de repuesto originales, accesorios originales y accesorios especiales se adaptan perfec-tamente a las características y requisitos de nuestras aspiradoras. Por lo tanto, recomendamos utilizar solo nuestras piezas de repuesto originales, accesorios ori-ginales y especiales. Esto garantiza una larga vida útil y una calidad alta y duradera del rendimiento de limpieza de la aspiradora. Aviso El uso de recambios, accesorios, accesorios especia-les puede causar daños en la aspiradora no cubiertos por nuestra garantía, siempre cuando dichos daños se deriven del uso de tales productos. Consejos y advertencias de se- guridad Este aspirador cumple las nor- mas técnicas convencionales y las correspondientes disposi- ciones de seguridad. Este aparato puede ser utiliz- ado por niños a partir de 8 años y por personas que pre- senten limitaciones de las fa- cultades físicas, sensoriales o psíquicas o que carezcan de la experiencia y el conoci- miento necesarios, siempre que sean supervisados por otra persona o que se les haya enseñado a utilizar la herramienta de forma segura y hayan comprendido los pe- ligros que supone. Impida que los niños jueguen con el aparato. La limpieza y el mantenimien- to del aparato no podrán ser efectuados por niños si no cuentan con la supervisión de una persona adulta. Las bolsas y láminas de plá- stico deberán guardarse o desecharse en lugares que estén fuera del alcance de los niños. >= Existe peligro de asfixia.19 Uso apropiado Para cargar el aparato, utilizar únicamente el cable de carga incluido en el volumen de suministro. La conexión y puesta en funcionamiento de los cables de carga debe efectuarse de acuerdo con las indicaci- ones de la placa de características. Almacene y cargue el aparato solamente en espacios cerrados. No exponer el aparato a temperaturas por debajo de 0 °C o por encima de 40 °C. No aspirar nunca sin bolsa filtrante, depósito de pol- vo, filtro protector del motor ni filtro de salida. >= El aparato puede sufrir daños. No acercar las boquillas y los tubos a la cabeza cuan- do se esté aspirando. => Existe peligro de lesiones. Dejar de usar el cable de carga si está dañado y susti- tuirlo por un cable de carga original. Para desenchufar el cable de carga, no tirar del cable de conexión, sino del enchufe. No colocar el cable de carga encima de bordes afila- dos ni aplastarlo. Antes de realizar cualquier trabajo en el aspirador, de- berá desconectarse el aparato desenchufándolo de la red y del cable de carga. No poner en marcha el aspirador si presenta algún desperfecto. Si se produce una avería, deberá desconectarse el aparato desenchufándolo de la red y del cable de car- ga. Para evitar riesgos, las reparaciones y el cambio de piezas del aspirador solo deben ser llevados a cabo por el servicio de atención al cliente autorizado. Desconectar inmediatamente el aparato y contactar con el servicio de asistencia técnica en los siguientes casos: − Si se ha aspirado algún líquido por descuido o si ha entrado líquido en el aparato. − Si el aparato se ha caído y está dañado. Proteger el aspirador de las inclemencias del tiempo, la humedad y las fuentes de calor. No utilizar productos inflamables o que contengan al- cohol en los filtros (bolsas filtrantes, filtro protector del motor, filtro de salida, etc.). El aspirador no ha sido diseñado para su empleo en obras. => La aspiración de escombros puede provocar daños en el aparato. Desconectar el aparato cuando no se use. El embalaje protege el aspirador contra daños durante el transporte. Por tanto, le recomendamos que lo gu- arde para posibles transportes. Pilas El aparato va equipado con baterías de iones de litio que, por motivos de seguridad, son accesibles única- mente para los técnicos de reparación profesionales. Por tanto, para cambiar las baterías, diríjase a su centro de atención al cliente o a un distribuidor autorizado. Indicaciones para el transporte Las baterías de iones de litio incluidas cumplen con las disposiciones relativas al transporte de mercancías peligrosas. El usuario puede transportar las baterías por la calle sin necesidad de cumplir ningún requisito especial. Para el envío de las baterías a terceros (p. ej. transporte aéreo o mediante una empresa de trans- porte) deben observarse los requisitos especificados en el embalaje y la placa de características. Para ello, es necesario consultar con un experto en mercancías peligrosas antes de preparar el paquete de envío. Indicaciones para la eliminación de em- balajes y de aparatos usados Los aspiradores de polvo, las baterías, los accesorios y los embalajes deben reciclarse de forma respetuosa con el medio ambiente. No eliminar los aspiradores de polvo ni las baterías junto con los residuos domésticos. Embalaje El embalaje protege el aspirador contra daños du- rante el transporte. Está compuesto por materiales no contaminantes y, por tanto, se puede reciclar. El material de embalaje que ya no se necesite deberá desecharse en los puntos de recogida del sistema de reciclaje "punto verde". Aparatos usados Este aparato contiene baterías de iones de litio re- cargables. Por este motivo, el aparato deberá ser desechado únicamente a través del servicio de aten- ción al cliente autorizado y el comercio especializ- ado. Pilas y baterías Tener en cuenta las indicaciones para el transporte. Solo personal técnico puede extraer las baterías in- tegradas para su correcta eliminación. Si se abre la carcasa de alojamiento puede dañarse el aspirador de polvo. Incluso cuando está descargada completamente, la batería contiene todavía una carga residual que po- dría liberarse en caso de cortocircuito.20

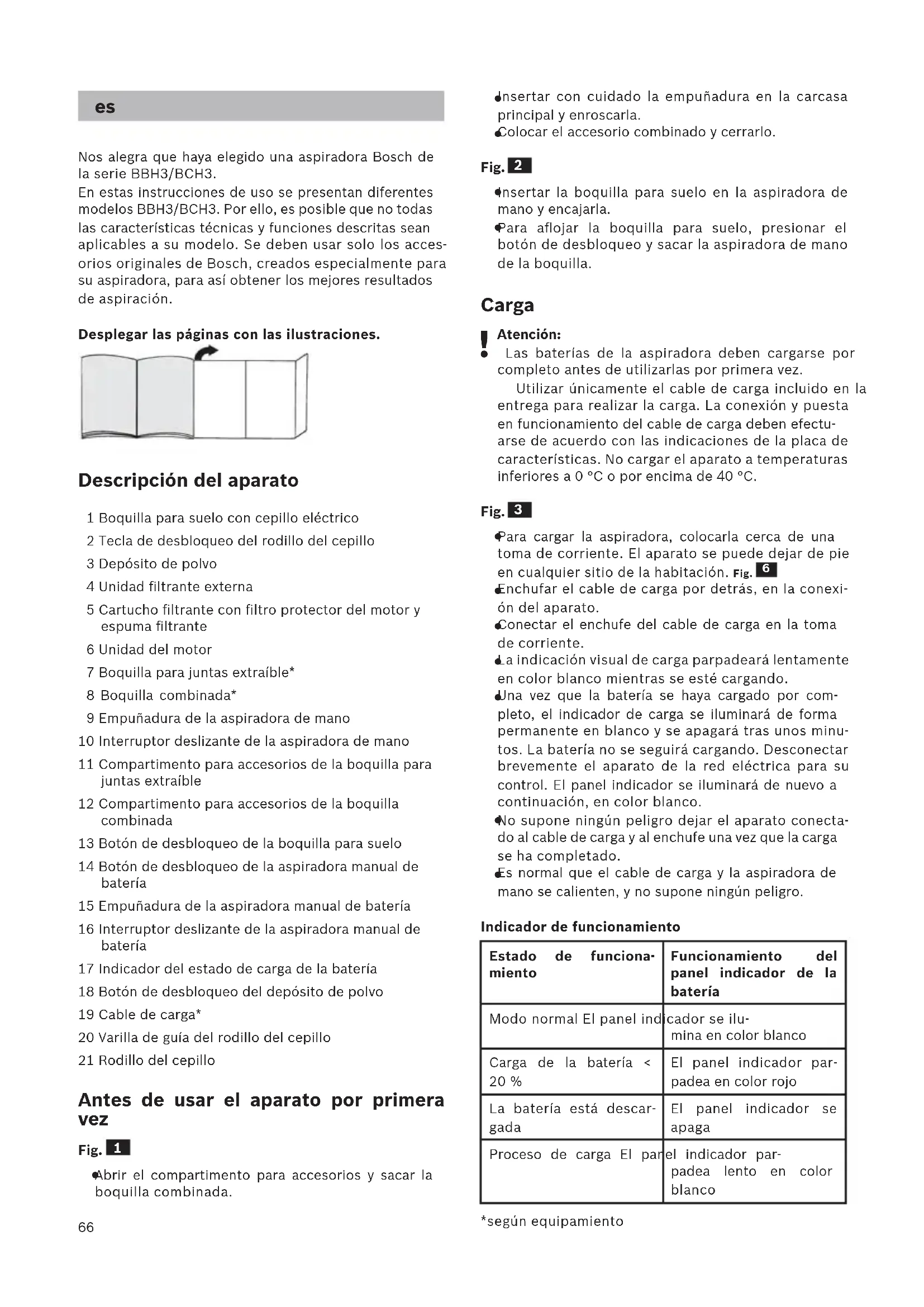

Nos alegra que haya elegido una aspiradora Bosch de la serie BBH3/BCH3. En estas instrucciones de uso se presentan diferentes modelos BBH3/BCH3. Por ello, es posible que no todas las características técnicas y funciones descritas sean aplicables a su modelo. Se deben usar solo los acces- orios originales de Bosch, creados especialmente para su aspiradora, para así obtener los mejores resultados de aspiración. Desplegar las páginas con las ilustraciones. Descripción del aparato 1 Boquilla para suelo con cepillo eléctrico 2 Tecla de desbloqueo del rodillo del cepillo 3 Depósito de polvo 4 Unidad filtrante externa 5 Cartucho filtrante con filtro protector del motor y espuma filtrante 6 Unidad del motor 7 Boquilla para juntas extraíble* 8 Boquilla combinada* 9 Empuñadura de la aspiradora de mano 10 Interruptor deslizante de la aspiradora de mano 11 Compartimento para accesorios de la boquilla para juntas extraíble 12 Compartimento para accesorios de la boquilla combinada 13 Botón de desbloqueo de la boquilla para suelo 14 Botón de desbloqueo de la aspiradora manual de batería 15 Empuñadura de la aspiradora manual de batería 16 Interruptor deslizante de la aspiradora manual de batería 17 Indicador del estado de carga de la batería 18 Botón de desbloqueo del depósito de polvo 19 Cable de carga* 20 Varilla de guía del rodillo del cepillo 21 Rodillo del cepillo Antes de usar el aparato por primera vez Fig.

Abrir el compartimento para accesorios y sacar la boquilla combinada.

Insertar con cuidado la empuñadura en la carcasa principal y enroscarla.

Colocar el accesorio combinado y cerrarlo. Fig.

Insertar la boquilla para suelo en la aspiradora de mano y encajarla.

Para aflojar la boquilla para suelo, presionar el botón de desbloqueo y sacar la aspiradora de mano de la boquilla. Carga

Atención: Las baterías de la aspiradora deben cargarse por completo antes de utilizarlas por primera vez. Utilizar únicamente el cable de carga incluido en la entrega para realizar la carga. La conexión y puesta en funcionamiento del cable de carga deben efectu- arse de acuerdo con las indicaciones de la placa de características. No cargar el aparato a temperaturas inferiores a 0 °C o por encima de 40 °C. Fig.

Para cargar la aspiradora, colocarla cerca de una toma de corriente. El aparato se puede dejar de pie en cualquier sitio de la habitación. Fig.

Enchufar el cable de carga por detrás, en la conexi- ón del aparato.

Conectar el enchufe del cable de carga en la toma de corriente.

La indicación visual de carga parpadeará lentamente en color blanco mientras se esté cargando.

Una vez que la batería se haya cargado por com- pleto, el indicador de carga se iluminará de forma permanente en blanco y se apagará tras unos minu- tos. La batería no se seguirá cargando. Desconectar brevemente el aparato de la red eléctrica para su control. El panel indicador se iluminará de nuevo a continuación, en color blanco.

No supone ningún peligro dejar el aparato conecta- do al cable de carga y al enchufe una vez que la carga se ha completado.

Es normal que el cable de carga y la aspiradora de mano se calienten, y no supone ningún peligro. Indicador de funcionamiento Estado de funciona- miento Funcionamiento del panel indicador de la batería Modo normal El panel indicador se ilu- mina en color blanco Carga de la batería < 20 % El panel indicador par- padea en color rojo La batería está descar- gada El panel indicador se apaga Proceso de carga El panel indicador par- padea lento en color blanco *según equipamiento67 La batería está totalmen- te cargada El panel indicador se ilu- mina en color blanco y se apaga al cabo de aprox. 2 minutos Protección frente a un exceso de temperatura o en caso de temperatura demasiado baja El panel indicador se ilu- mina en color rojo y se apaga al cabo de aprox. 10 segundos. Uso de la aspiradora de mano Aspirar Fig.

Accionar el interruptor deslizante en la dirección de la flecha. Regular la potencia de aspiración Fig.

Deslizar el interruptor deslizante hacia la posición de- seada para ajustar la potencia de aspiración:

Nivel de potencia 1 1 Aspirar con el cepillo eléctrico conectado. Para tare- as rutinarias de limpieza en todas las superficies. Con esta configuración, el aparato alcanza el tiempo de funcionamiento máximo.

Nivel de potencia 2 2 Aspirar con el cepillo eléctrico conectado. Para ta- reas exigentes de limpieza en todas las superficies (sobre todo alfombras). Con esta configuración, el aparato alcanza un tiem- po de funcionamiento más reducido. Tiempos de funcionamiento Al igual que cualquier batería de iones de litio, la ba- tería está sujeta al desgaste natural. Con el tiempo, la capacidad y duración de la batería van disminuyendo. Se trata de un proceso natural de desgaste, no es con- secuencia de un defecto material ni de fabricación. BBH3/BCH3 25,2V BBH3/BCH3 21,6V En el nivel normal, con boquilla para suelo eléctrica para tareas nor- males de limpieza Hasta 55 mi- nutos Hasta 50 mi- nutos En el nivel turbo con boquilla para suelo eléctrica o aspirador a ba- tería manual para tareas exigentes de limpieza Hasta 20 mi- nutos Hasta 18 mi- nutos Fig.

Para realizar pausas de aspiración breves, el aparato se puede dejar de pie en cualquier sitio de la habi- tación. Para ello, volcar un poco la aspiradora hacia delante en dirección a la boquilla.

Atención: El aparato deberá desconectarse antes de ponerlo de pie, ya que si el cepillo continúa girando con la aspiradora parada, se podría estropear el revestimiento del suelo. Uso de la aspiradora manual de batería Fig.

Desbloquear la aspiradora manual de batería accio- nando el botón de desbloqueo y extraerla de la as- piradora manual. Aspirar con accesorios adicionales Fig.

Para aspirar lugares a los que es difícil acceder y que están por encima de la cabeza.

Abrir el compartimento para accesorios del tirador embutido, sacar la boquilla para juntas, ponerla en la abertura de aspiración de la aspiradora manual de batería y encajarla.

En caso necesario, la boquilla para juntas se puede quitar. Para ello, presionar el botón de desbloqueo, quitar la boquilla para juntas y encajarla en su po- sición final.

Después de utilizarla, dado el caso, recoger la bo- quilla para juntas, colocarla en el compartimento para accesorios y cerrarlo. Fig.

Boquilla combinada con pincel para muebles y bo- quilla para tapicería, para aspirar embellecedores de puertas, armarios, muebles, etc.

Abrir el compartimento para accesorios, sacar la bo- quilla combinada, ponerla en la abertura de aspira- ción de la aspiradora manual de batería y encajarla.

El soporte del pincel para muebles se puede extraer por el lateral. Debajo se encuentra la boquilla para tapicería.

La boquilla combinada también se puede colocar en la punta de la boquilla para juntas.

Después de utilizar la boquilla combinada, volver a guardarla en el compartimento para accesorios, cer- rar este compartimento y encajarlo. *según equipamiento68 a) Por regla general, es suficiente con agitar o sacudir lige- ramente la unidad filtrante completa al vaciar el depósito de polvo para que se desprendan las posibles partículas de suciedad. b) Si esto no basta, se puede emplear un paño seco para retirar las partículas de suciedad de la superficie. Fig.

Limpiar el cartucho filtrante a) Retirar el cartucho filtrante de la unidad filtrante. b) A continuación, sacudir el cartucho filtrante para limpia- rlo. c) Extraer la espuma filtrante de la protección del motor y la- var por separado. Dejar secar completamente la espuma filtrante y el filtro protector del motor (aprox. 24 h).

Una vez colocada la espuma filtrante, introducir la unidad filtrante en el depósito de polvo. En caso necesario, se podrán adquirir filtros nuevos a través de nuestro servicio de atención al cliente. Limpiar la boquilla para suelo Antes de realizar cualquier tarea de mantenimiento, desconectar la aspiradora o retirar el cable de carga. Fig.

Desbloquear el rodillo del cepillo mediante el botón de desbloqueo y sacarlo por el lateral de la boquilla para su- elo.

Con unas tijeras, cortar por la ranura prevista para tal fin los hilos y pelos enredados.

Insertar el rodillo del cepillo por el lateral y a lo largo de la varilla de guía en la boquilla para suelo y encajarlo median- te el botón de desbloqueo.

Atención: La boquilla para suelo solo podrá ponerse en funcionamiento si lleva montado el rodillo del cepillo.

Atención: Las boquillas de suelo están sometidas a un gran des- gaste, independientemente de la calidad del suelo duro (p. ej., suelos rugosos, baldosas rústicas, etc.). Por esta razón, es aconsejable comprobar regularmente la base de la boquilla. Si la base de la boquilla presenta desgaste o los bordes afilados, esta puede causar daños en suelos delicados como parqué o linóleo. El fabricante no se res- ponsabilizará de los daños ocasionados por las boquillas de suelo desgastadas. Cuidado Antes de cada limpieza de la aspiradora de mano o del la aspiradora manual de batería, deberán desconectarse y de- senchufarse del cable de carga. La aspiradora y las piezas de los accesorios pueden limpiarse con cualquier producto de limpieza convencional para plásticos.

Atención: no utilizar productos abrasivos, limpiacristales o productos de limpieza de uso general. No sumergir nunca la aspiradora en agua. Reservado el derecho a introducir modificaciones té- cnicas. Cargar la aspiradora manual de batería Fig.

Para la carga, introducir la aspiradora manual de ba- tería en la aspiradora de mano y encajarla. Asegurarse de que queda bien colocada. Tras concluir el trabajo Fig.

Una vez terminada la aspiración, apagar el aparato. Vaciar el depósito de polvo Para conseguir un buen resultado de aspiración, el depósi- to de polvo deberá vaciarse después de cada proceso de as- piración; en todo caso, se deberá vaciar si el polvo contenido en el depósito alcanza la marca de nivel máximo. Recomendamos no llenar el depósito de polvo por encima de la marca, ya que esto podría contribuir a un exceso de suciedad en el filtro. Fig.

Retirar la aspiradora manual de batería de la aspiradora de mano. Fig.

Desbloquear el depósito de polvo con ayuda del botón de desbloqueo y retirarlo de la unidad del motor. Fig.

Retirar la unidad filtrante del depósito de polvo.

Vaciar el depósito de polvo. Fig.

Eliminar los restos de suciedad que pueda haber debajo del orificio de evacuación. a) Introducir la unidad filtrante en el depósito de polvo; se debe poner especial cuidado de que encaje correctamen- te. b) Colocar el depósito de polvo sobre la unidad del motor y encajarlo de manera audible.

Atención: si al colocar el depósito de polvo se nota cierta resistencia, se ha de comprobar que el filtro esté íntegro y que tanto la unidad filtrante como el depósito de polvo estén correctamente encajados. Limpiar los filtros La unidad filtrante externa y el cartucho filtrante de- berán limpiarse de forma periódica para garantizar el funcionamiento óptimo de la aspiradora.

Atención: únicamente es posible limpiar los filtros con el aparato apagado. No aspirar nunca sin la unidad filtrante externa con el cartucho filtrante insertado. Fig.

Limpiar la unidad filtrante externa

Apagar el aparato. Fig.

Retirar la aspiradora manual de batería de la aspiradora de mano. Fig.

Desbloquear el depósito de polvo con ayuda del botón de desbloqueo y retirarlo de la unidad del motor. Fig.

Retirar la unidad filtrante del depósito de polvo. *según equipamiento69
