MANUALE UTENTE Flexxo 2in1 Zoo BOSCH

Conservare le istruzioni per l'uso.In caso di cessione dell'aspirapolvere a terzi, si racco-manda di consegnare anche le istruzioni per l'uso. Uso conforme alle disposizioni Questo apparecchio è pensato esclusivamente per l'utilizzo in abitazioni private e in ambito domestico. Questo apparecchio è progettato solo per l'utilizzo fino ad un'altezza di massimo 2000 metri sul livello del mare.Al fine di evitare lesioni e/o danni, l'aspirapolvere non può essere utilizzato: su persone e/o animali. Non può altresì essere utilizzato per aspirare: − sostanze nocive, oggetti affilati, materiali caldi o incandescenti. − sostanze umide o liquide. − sostanze e gas facilmente infiammabili o esplosivi. − cenere, fuliggine delle stufe di maiolica e degli impianti di riscaldamento centrali. − polvere del toner di stampanti e fotocopiatrici. Pezzi di ricambio, accessori I nostri pezzi di ricambio originali, i nostri accessori e accessori speciali originali sono conformi alle caratteri-stiche e ai requisiti dei nostri aspirapolvere. Vi consigli-amo pertanto di usare esclusivamente i nostri pezzi di ricambio originali, i nostri accessori e accessori speciali originali. In questo modo potete garantire una lunga durata nonché un'elevata qualità a lungo termine delle prestazioni di pulizia del vostro aspirapolvere. Avvertenza L'utilizzo di pezzi di ricambio, accessori/accessori speciali può causare danni all'aspirapolvere che non vengono coperti dalla nostra garanzia, nella misura in cui questi danni sono causati proprio dall'utilizzo di questo tipo di prodotti. Istruzioni di sicurezza Questo aspirapolvere è confor- me alle disposizioni tecniche riconosciute e alle norme di si- curezza in vigore. L'apparecchio può essere uti- lizzato da bambini di età pari o superiore a 8 anni e da perso- ne con ridotte facoltà fisiche, sensoriali o mentali nonché da persone prive di sufficien- te esperienza e/o conoscen- za dello stesso se sorvegliate o istruite in merito all'utilizzo sicuro dell'apparecchio e consapevoli degli eventuali rischi derivanti da un utilizzo improprio. Ai bambini è vietato giocare con l’apparecchio! Ai bambini senza sorveglian- za è vietato eseguire la puli- zia e manutenzione di com- petenza dell’utente. Si raccomanda di tenere i sacchetti di plastica e la plas- tica da imballaggio fuori dalla portata dei bambini e di pro- vvedere al loro smaltimento. >= Pericolo di soffocamento! Uso conforme Per il caricamento utilizzare esclusivamente il cavo di ricarica fornito in dotazione. Collegare e mettere in funzione il cavo di carica solo in conformità a quanto riportato sulla targhetta di iden-tificazione. Depositare e caricare l'apparecchio solo in ambienti interni. Non esporre l'apparecchio a temperature inferiori a 0°C e superiori a 40°C. Non utilizzare mai l'aspirapolvere senza sacchetto fil- tro o contenitore raccoglisporco, filtro di protezione del motore e filtro d'igiene.>= L'apparecchio può subire danni! In fase di aspirazione, tenere la spazzola e il tubo a debita distanza dalla testa. => Pericolo di lesioni! Non impiegare più il cavo di carica se danneggiato e sostituirlo con un cavo di carica originale. Per staccare il cavo di carica dalla corrente elettrica non tirare il cavo, ma la spina. Non fare passare il cavo di carica su spigoli vivi e non schiacciarlo.8

Prima di effettuare lavori a livello dell'aspirapolvere, spegnere l'apparecchio o staccarlo dal cavo di carica e dalla corrente elettrica. Non utilizzare l'aspirapolvere se danneggiato. In caso di anomalia, spegnere l'apparecchio o staccar- lo dal cavo di carica e dalla corrente elettrica. Per evitare situazioni di pericolo, gli interventi di ri- parazione e sostituzione dei pezzi di ricambio devono essere eseguiti esclusivamente da tecnici autorizzati. Nei seguenti casi, disattivare subito l'apparecchio e contattare il servizio di assistenza clienti: − se è stato inavvertitamente aspirato del liquido o se è presente del liquido all'interno dell'apparecchio − se l'apparecchio è caduto e si è danneggiato. Proteggere l'aspirapolvere dalle intemperie, dall'umidità e dalle sorgenti di calore. Non collocare mai sul filtro (sacchetto filtro, filtro di protezione del motore, filtro d'igiene, ecc.) sostanze infiammabili o contenenti alcol. L'aspirapolvere non è adatto all'uso nei cantieri. =>L'aspirazione di macerie può causare il danneggia- mento dell'apparecchio. Spegnere l'apparecchio se non si desidera utilizzarlo. L'imballaggio protegge l'aspirapolvere contro eventua- li danni durante il trasporto. Consigliamo pertanto di conservare l'imballaggio per un eventuale trasporto. Batterie L'apparecchio è dotato di batterie agli ioni di litio che per ragioni di sicurezza sono accessibili soltanto ai tecnici manutentori specializzati. Per la sostituzione delle batterie rivolgersi al centro di assistenza clienti più vicino o a un rivenditore specializ- zato autorizzato. Avvertenze relative al trasporto Le batterie agli ioni di litio devono rispettare i requisiti imposti dalle norme in materia di trasporto di merci pericolose. Le batterie possono essere trasportate per strada dall'utilizzatore senza ulteriori obblighi. In caso di invio tramite terzi (per es. trasporto aereo o spedizi- one) vanno rispettati requisiti particolari riguardo al confezionamento e al contrassegno. In tal caso, per la preparazione della spedizione è necessario ricorrere ad un esperto di merci pericolose. Avvertenze relative all rottamazione Aspirapolvere, batterie, accessori e confezioni devono essere gestiti nell'ottica di un riciclaggio rispettoso dell'ambiente. Non gettare l'aspirapolvere e batterie/pile nei rifiuti domestici! Imballaggio L'imballaggio protegge l'aspirapolvere contro even- tuali danni durante il trasporto. È realizzato con ma- teriali non inquinanti e può pertanto essere riciclato. Provvedere allo smaltimento dei materiali di imbal- laggio non più necessari rivolgendosi ai centri di rac- colta per il sistema di riciclaggio »Punto verde«. Apparecchio dismesso Questo apparecchio contiene batterie agli ioni di litio ricaricabili. Pertanto l'apparecchio può essere smaltito soltanto dal servizio di assistenza clienti autorizzato e dai negozi specializzati. Batterie/pile Osservare le avvertenze relative al trasporto. Batterie incorporate per lo smaltimento possono so- lamente essere prelevate da personale qualificato. Aprendo il guscio di copertura, è possibile rompere l'aspirapolvere. Anche se completamente scariche, le batterie con- tengono ancora una carica residua che può essere rilasciata in caso di cortocircuito. De gebruiksaanwijzing goed bewaren. Wanneer u de stofzuiger doorgeeft aan derden, voeg de gebruiksaanwijzing er dan bij. Juist gebruik Dit apparaat is alleen bestemd voor huishoudelijk gebruik en de huiselijke omgeving. Dit apparaat is bestemd voor gebruik tot op hoogten van maximaal 2.000 meter boven zeeniveau. De stofzuiger uitsluitend gebruiken zoals aan- gegeven in deze gebruiksaanwijzing. Om letsel en schade te voorkomen mag de stofzuiger niet worden gebruikt voor: het schoonzuigen van mensen of dieren. het opzuigen van: − substanties die schadelijk voor de gezondheid, heet of gloeiend zijn, of scherpe randen hebben. − vochtige of vloeibare stoffen − licht ontvlambare of explosieve stoffen en gassen. − as, roest van open haarden en centrale verwar- mingsinstallaties − tonerstof van printers en kopieerapparaten. Onderdelen, toebehoren Onze originele onderdelen en originele en aanvullende onderdelen zijn afgestemd op de kenmerken en vereis- ten van onze stofzuigers. We raden u daarom aan alleen originele reserveonderdelen en onze originele en extra accessoires te gebruiken. Dit zorgt ervoor dat uw stof- zuiger een lange levensduur heeft en dat de reinigingsp- restaties constant hoog blijven.

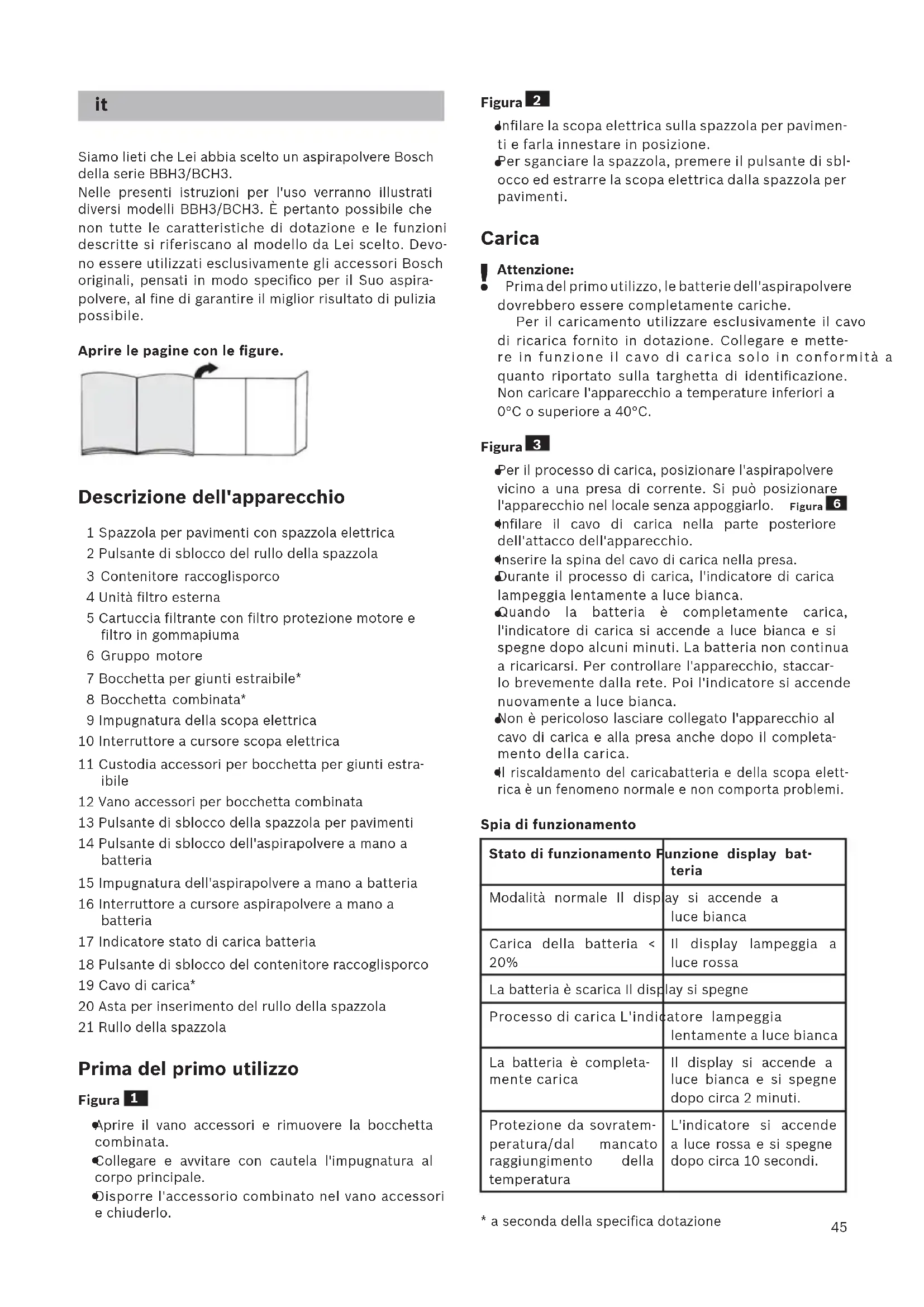

Siamo lieti che Lei abbia scelto un aspirapolvere Bosch della serie BBH3/BCH3. Nelle presenti istruzioni per l'uso verranno illustrati diversi modelli BBH3/BCH3. È pertanto possibile che non tutte le caratteristiche di dotazione e le funzioni descritte si riferiscano al modello da Lei scelto. Devo- no essere utilizzati esclusivamente gli accessori Bosch originali, pensati in modo specifico per il Suo aspira- polvere, al fine di garantire il miglior risultato di pulizia possibile. Aprire le pagine con le figure. Descrizione dell'apparecchio 1 Spazzola per pavimenti con spazzola elettrica 2 Pulsante di sblocco del rullo della spazzola 3 Contenitore raccoglisporco 4 Unità filtro esterna 5 Cartuccia filtrante con filtro protezione motore e filtro in gommapiuma 6 Gruppo motore 7 Bocchetta per giunti estraibile* 8 Bocchetta combinata* 9 Impugnatura della scopa elettrica 10 Interruttore a cursore scopa elettrica 11 Custodia accessori per bocchetta per giunti estra- ibile 12 Vano accessori per bocchetta combinata 13 Pulsante di sblocco della spazzola per pavimenti 14 Pulsante di sblocco dell'aspirapolvere a mano a batteria 15 Impugnatura dell'aspirapolvere a mano a batteria 16 Interruttore a cursore aspirapolvere a mano a batteria 17 Indicatore stato di carica batteria 18 Pulsante di sblocco del contenitore raccoglisporco 19 Cavo di carica* 20 Asta per inserimento del rullo della spazzola 21 Rullo della spazzola Prima del primo utilizzo Figura

Aprire il vano accessori e rimuovere la bocchetta combinata.

Collegare e avvitare con cautela l'impugnatura al corpo principale.

Disporre l'accessorio combinato nel vano accessori e chiuderlo. Figura

Infilare la scopa elettrica sulla spazzola per pavimen- ti e farla innestare in posizione.

Per sganciare la spazzola, premere il pulsante di sbl- occo ed estrarre la scopa elettrica dalla spazzola per pavimenti. Carica

Attenzione: Prima del primo utilizzo, le batterie dell'aspirapolvere dovrebbero essere completamente cariche. Per il caricamento utilizzare esclusivamente il cavo di ricarica fornito in dotazione. Collegare e mette- re in funzione il cavo di carica solo in conformità a quanto riportato sulla targhetta di identificazione. Non caricare l'apparecchio a temperature inferiori a 0°C o superiore a 40°C. Figura

Per il processo di carica, posizionare l'aspirapolvere vicino a una presa di corrente. Si può posizionare l'apparecchio nel locale senza appoggiarlo. Figura

Infilare il cavo di carica nella parte posteriore dell'attacco dell'apparecchio.

Inserire la spina del cavo di carica nella presa.

Durante il processo di carica, l'indicatore di carica lampeggia lentamente a luce bianca.

Quando la batteria è completamente carica, l'indicatore di carica si accende a luce bianca e si spegne dopo alcuni minuti. La batteria non continua a ricaricarsi. Per controllare l'apparecchio, staccar- lo brevemente dalla rete. Poi l'indicatore si accende nuovamente a luce bianca.

Non è pericoloso lasciare collegato l'apparecchio al cavo di carica e alla presa anche dopo il completa- mento della carica.

Il riscaldamento del caricabatteria e della scopa elett- rica è un fenomeno normale e non comporta problemi. Spia di funzionamento Stato di funzionamento Funzione display bat- teria Modalità normale Il display si accende a luce bianca Carica della batteria < 20% Il display lampeggia a luce rossa La batteria è scarica Il display si spegne Processo di carica L'indicatore lampeggia lentamente a luce bianca La batteria è completa- mente carica Il display si accende a luce bianca e si spegne dopo circa 2 minuti. Protezione da sovratem- peratura/dal mancato raggiungimento della temperatura L'indicatore si accende a luce rossa e si spegne dopo circa 10 secondi.

• a seconda della specifica dotazione46 Utilizzo della scopa elettrica Aspirazione Figura

Azionare l'interruttore a cursore nel senso indicato dalla freccia. Regolazione della potenza di aspirazione Figura

Portare l'interruttore a cursore nella posizione deside- rata per impostare la potenza di aspirazione:

Livello di potenza 1 1 Aspirazione con spazzola elettrica inserita. Per in- terventi di pulizia di routine su tutti i tipi di pavimen- to. Con questa impostazione, l'apparecchio raggiunge il tempo di funzionamento massimo.

Livello di potenza 2 2 Aspirazione con spazzola elettrica inserita. Per so- fisticati interventi di pulizia su tutti i tipi di pavimen- to (specialmente tappeti). Con questa impostazione, l'apparecchio raggiunge il tempo di funzionamento più breve. Tempo di funzionamento Come avviene per ogni batteria agli ioni di litio, anche la batteria è soggetta a una naturale usura. Con il tempo, si riduce la capacità della batteria e di conseguenza anche il tempo di funzionamento. Si tratta di un processo di invecchiamento naturale, non è la conseguenza dell'inadeguatezza del materiale impiegato o di un errore da parte del produttore o di un vizio della cosa. BBH3/BCH3 25,2V BBH3/BCH3 21,6V A un livello nor- male con spazzola per pavimenti elettrica per con- sueti interventi di pulizia Fino a 55 minuti Fino a 50 minuti Al livello Turbo con spazzola per pavimenti elettri- ca o aspirapolvere a mano per sofis- ticati interventi di pulizia Fino a 20 minuti Fino a 18 minuti Figura

In caso di brevi pause durante l'aspirazione, si può posizionare l'apparecchio nel locale senza appoggi- arlo. A tale scopo spingerlo leggermente in avanti in direzione della spazzola.

Attenzione: quando si posiziona l'apparecchio in questo modo è indispensabile spegnerlo, perché ad apparecchio fermo la spazzola rotante potrebbe causare danni al rivestimento del pavimento. Utilizzo dell'aspirapolvere a mano a bat- teria Figura

Sbloccare l'aspirapolvere a mano a batteria azionan- do il tasto di sblocco ed estrarlo dalla scopa elett- rica. Aspirazione con accessori aggiuntivi Figura

bocchetta per giunti

Per l'aspirazione dei punti difficilmente raggiungibili e sopra la testa.

Aprire la custodia mediante le maniglie, rimuovere la bocchetta per giunti, collocarla e innestarla in posi- zione sull'apertura di aspirazione dell'aspirapolvere a mano a batteria.

Se necessario la bocchetta per giunti può essere es- tratta. A tal proposito premere il pulsante di sbloc- co, estrarre la bocchetta per giunti e innestarla nella posizione finale.

Dopo l'utilizzo, eventualmente ripiegare la bocchet- ta per giunti, collocarla nella custodia accessori e richiuderla. Figura

Bocchetta combinata con pennello per mobili e boc- chetta per imbottiture per l'aspirazione del telaio delle finestre, armadi, mobili e così via.

Aprire il vano accessori, rimuovere la bocchet- ta combinata, collocarla e innestarla in posizione sull'apertura di aspirazione dell'aspirapolvere a mano a batteria.

L'inserto per il pennello per mobili può essere ri- mosso lateralmente. Sotto si trova la bocchetta per imbottiture.

Anche la bocchetta combinata può essere applicata sulla punta della bocchetta per giunti.

Dopo l'utilizzo, stipare nuovamente la bocchetta combinata nel vano accessori che deve essere poi chiuso e bloccato. Carica dell'aspirapolvere a mano a batteria Figura

Per caricarlo, montare l'aspirapolvere a mano a bat- teria nella scopa elettrica e farlo innestare in posizi- one. Verificare che sia in posizione corretta. Dopo il lavoro Figura

Dopo l'aspirazione spegnere l'apparecchio.

• a seconda della specifica dotazione47 Svuotamento del contenitore raccoglisporco Per ottenere buoni risultati, si consiglia di svuotare il contenitore raccoglisporco dopo ogni utilizzo o, al più tardi, quando la polvere ha raggiunto il livello indicato dall'apposita tacca all'interno del contenitore raccog- lisporco. Consigliamo di non lasciar riempire il contenitore rac- coglisporco oltre l'apposita tacca, poiché altrimenti si accumulerebbe troppa sporcizia nel filtro. Figura

Estrarre l'aspirapolvere a mano a batteria dalla sco- pa elettrica. Figura

Sbloccare il contenitore raccoglisporco mediante il tasto di sblocco e sfilarlo dal gruppo motore. Figura

Estrarre l'unità filtro dal contenitore raccoglisporco.

Svuotare il contenitore raccoglisporco. Figura

Rimuovere lo sporco eventualmente presente al di sotto dell'apertura di espulsione. a) Montare l'unità filtro nel contenitore raccoglisporco accertandosi che venga inserita correttamente. b) Montare il contenitore raccoglisporco sul gruppo moto- re e farlo innestare in posizione.

Attenzione: se si nota una resistenza applicando il contenitore raccoglisporco, controllare l'integrità del filtro e il corretto alloggiamento dell'unità filtro e del contenitore raccoglisporco. Pulizia dei filtri Sarebbe opportuno pulire l'unità filtro esterna e la car- tuccia filtrante a intervalli di tempo regolari, in modo da garantire la prestazione ottimale dell'aspirapolvere.

Attenzione: è possibile pulire il filtro solo ad appa- recchio spento. Non aspirare mai senza unità filtro esterna con cartuccia filtrante inserita. Figura

Pulizia dell'unità filtro esterna

Spegnere l'apparecchio. Figura

Estrarre l'aspirapolvere a mano a batteria dalla sco- pa elettrica. Figura

Sbloccare il contenitore raccoglisporco mediante il tasto di sblocco e sfilarlo dal gruppo motore. Figura

Estrarre l'unità filtro dal contenitore raccoglisporco. a) Di norma è sufficiente, quando si svuota il contenito- re polvere, scuotere leggermente l'intera unità filtro oppure dare lievi colpi in modo da fare fuoriuscire le particelle di sporco. b) Se ciò non dovesse essere sufficiente, utilizzare un panno asciutto per rimuovere le particelle di sporco dalla superficie. Figura

Pulizia della cartuccia filtrante a) Estrarre la cartuccia filtrante dall'unità filtro. b) Inizialmente pulire la cartuccia filtrante battendola. c) Estrarre il filtro in gommapiuma dalla protezione mo- tore e lavarlo separatamente. Lasciare asciugare com- pletamente il filtro in gommapiuma e il filtro protezione motore (circa 24 ore).

Dopo il montaggio del filtro in gommapiuma inserire l'unità filtro nel contenitore polvere. In caso di necessità, possono essere richiesti filtri nuo- vi al nostro servizio di assistenza tecnica. Pulizia della spazzola per pavimenti Prima di ogni intervento di manutenzione spegnere l'aspirapolvere o staccarlo dal cavo di carica. Figura

Sbloccare il rullo della spazzola mediante il pulsan- te di sblocco e tirare lateralmente la spazzola per pavimenti.

Tagliare con le forbici i fili e i capelli rimasti attorcig- liati lungo l'apposita scanalatura.

Inserire il rullo della spazzola lateralmente e lungo l'asta per l'inserimento nella spazzola per pavimenti e innestare mediante il pulsante di sblocco.

Attenzione: la spazzola per pavimenti deve essere azionata esclusivamente con il rullo della spazzola montato.

Attenzione: Le spazzole per pavimenti sono soggette a una certa usura in base alle caratteristiche del pavimento duro (ad es. piastrelle grezze, in cotto). È quindi impor- tante controllare a intervalli regolari la base della spazzola. Basi usurate o con spigoli vivi possono danneggiare i pavimenti più delicati, come il parquet e il linoleum. Il produttore non risponde di eventuali danni derivanti dall'utilizzo di spazzole per pavimen- ti usurate. Cura Prima di ciascuna operazione di pulizia della scopa elettrica o dell'aspirapolvere a mano a batteria è ne- cessario che questo sia spento e staccato dal cavo di carica. L'aspirapolvere e gli accessori possono essere puliti con un normale detergente per plastica.

Attenzione: non utilizzare strumenti abrasivi né detergenti universali o per vetro. Non immergere mai l’aspirapolvere nell'acqua. Con riserva di modifiche tecniche.
