KÄYTTÖOHJE Flexxo 2in1 Zoo BOSCH
Säilytä käyttöohjeet.
Jos annat pölynimurin kolmannelle osapuolelle, liitä käyttöohjeet mukaan.
Määräystenmukainen käyttö
Tämä laite on tarkoitettu käytettäväksi yksityisessä kotitaloudessa ja kodinomaisessa ympäristössä. Tämä laite on tarkoitettu käytettäväksi enintään 2000 metrin korkeudella merenpinnasta. Käytä pölynimuria vain tässä käyttöohjeessa annettujen ohjeiden mukaan.
Vahinkojen ja vaurioiden välttämiseksi pölynimuria ei saa käyttää:
■ ihmisten tai eläinten imurointiin.
■ sillä ei saa imuroida:
- terveydelle haitallisia, teräviä, kuumia tai hehkuvia aineita.
- kosteita tai nestemäisiä aineita.
- helposti syttyviä tai räjähtäviä aineita ja kaasuja.
- tuhkaa, nokea kaakeliuuneista ja keskuslämmitysjärjestelmistä.
- mustepölyä tulostimista ja kopiokoneista.
Varaosat, varusteet
Alkuperäiset varaosamme ja lisävarusteemme on sovitettu pölynimien ominaisuuksiin ja vaatimuksiin. Siksi suosittelemme vain alkuperäisiä varaosia lisävarusteiden käyttämiseen. Tällä tavalla voit taata pölynimurin pitkän käyttöiän ja aina korkean puhdistustehon.
Huomautus
Epäsopivien tai heikkolaatuisten varaosien, tarvikkeiden, voi aiheuttaa pölynimuriin vaurioita. Takuumme ei kata vaurioita, jotka johtuvat tällaisten tuotteiden käytöstä.
Turvallisuusohjeet
Tämä pölynimuri täyttää hyväksytyt tekniset säännöt ja asianmukaiset turvamääräykset.
■ Laitetta voivat käyttää 8 vu-otta täyttäneet lapset ja hen-kilöt, joiden fyysiset tai hen-kiset kyvyt ovat rajoittuneet tai joilta puuttuu kokemus ja/ tai tieto laitteen käytöstä, val-vonnan alaisina tai kun heitä on opastettu laitteen käytössä ja he ovat ymmärtäneet laiteen käytön vaarat.
■ Lapset eivät saa leikkiä laitte- ella.
■ Lapset eivät saa puhdistaa laitetta tai tehdä sille mitään huoltotöitä.
■ Muovipussit ja foliot on pidettävä poissa pienten lasten ulottuvilta ja ne on hävitettävä.
$$
= \text { Tukehtumisvaara! }
$$
Asianmukainen käyttö
Käytä lataamiseen vain toimitukseen sisältyvää latauskaapelia.
■ Liitä latausjohto sähköverkkoon ja ota se käyttöön vain tyyppikilvessä olevien tietojen mukaan.
■ Säilytä ja lataa laitetta vain sisätiloissa.
- Älä altista laitetta lämpötiloille alle 0 °C tai yli 40 °C.
- Älä käytä pölynimuria koskaan ilman pölypussia tai pölysäiliötä, moottorinsuojasuodatinta ja poistoilman suodatinta.
$$
= \text { Kone saattaa vaurioitua! }
$$
Vältä suulakkeella ja putkella imurointia henkilön pään lähellä. => Loukkaantumisvaara!
- Älä käytä vaurioitunutta latausjohtoa ja vaihda tilalle alkuperäinen latausjohto.
■ Kun irrotat laitteen sähköverkosta, älä vedä liitäntäjohdosta vaan pistokkeesta.
- Älä vedä latausjohtoa terävien reunojen yli äläkä jätä sitä puristuksiin.
■ Kytke laite pois päältä tai irrota se latausjohdosta ja sähköverkosta ennen kuin teet pölynimuriin ja kohdistuvia töitä.
■ Älä käytä viallista pölynimuria.
■ Jos kyseessä on häiriö, kytke laite pois päältä tai irrota se latausjohdosta ja sähköverkosta.
■ Vaaratilanteiden välttämiseksi pölynimurin korjaaminen ja varaosien vaihto on sallittu ainoastaan valtuutetulle huoltopalvelulle.
■ Seuraavissa tapauksissa laitteen käyttö on lopetettava heti ja otettava yhteys huoltopalveluun:
- jos imurilla on vahingossa imetty nestettä, tai nestettä on muulla tavoin päässyt laitteen sisään
- jos laite on pudonnut ja vaurioitunut.
■ Suojaa pölynimuria sääolosuhteilta, kosteudelta ja lämmönlähteiltä.
- Älä laita palavia tai alkoholipitoisia aineita suodattimiin (pölypussi, moottorinsuojasuodatin, poistoilman suodatin jne.).
■ Pölynimuri ei sovellu rakennustyömaakäyttöön. => Rakennusjätteiden imeminen voi vaurioittaa laitetta.
■ Kytke laite pois päältä, kun et imuroi.
■ Pakkaus suojaa pölynimuria vaurioilta kuljetuksen aikana. Suosittelemme sen vuoksi käyttämään pakkausta imurin kuljettamiseen.
Akut
Laitteessa on litiumioniakut, joiden käsittely on turvallisuussyistä sallittu vain ammattikorjaajille.
Käänny akkujen vaihtamista varten lähimmän huoltopalvelupisteen tai valtuutetun alan liikkeen puoleen.
Kuljetusta koskevia ohjeita
Laitteen sisältämiä litiumioniakkuja koskee laki vaarallisten aineiden kuljetuksesta. Käyttäjä voi kuljettaa akkuja kadulla ilman pakkaukseen liittyviä lisäehtoja. Jos akut kuljetetaan kolmannen osapuolen toimesta (esim. lehtorahti tai huolintaliike), on otettava huomioon pakkausta ja merkintää koskevat erityismääräykset. Lähetyksen valmistelussa on tällöin käytettävä apuna vaarallisten aineiden kuljetukseen erikoistunutta tahoa.
Kierrätysohjeita
Pölynimuri, akut, varusteet ja pakkaukset on toimitettava ympäristöystävälliseen kierrätykseen.
Älä hävitä pölynimuria ja akkuja/paristoja talousjätteen mukana!
Pakkaus
Pakkaus suojaa pölynimuria vaurioilta kuljetuksen aikana. Se on ympäristöystävällistä materiaalia ja se voidaan kierrättää. Vie tarpeettomat pakkausmateriaalit asiaankuuluvaan kierrätyspisteeseen.
■ Käytöstä poistettu laite
Laitteessa on uudelleen ladattavat litiumioniakut. Laitteen saa sen tähden hävittää vain valtuutetun huoltopalvelun ja alan liikkeen kautta.
■ Akut / paristot
Noudata kuljetusta koskevia ohjeita.
Integroidut akut saa poistaa hävittämistä varten vain alan ammattilainen. Kotelon kuoren avaaminen voi rikkoa pölynimurin.
Myös tyhjässä akussa on jäljellä jonkin verran kapasiteettia, joka voi vapautua oikosulun sattuessa.
pt

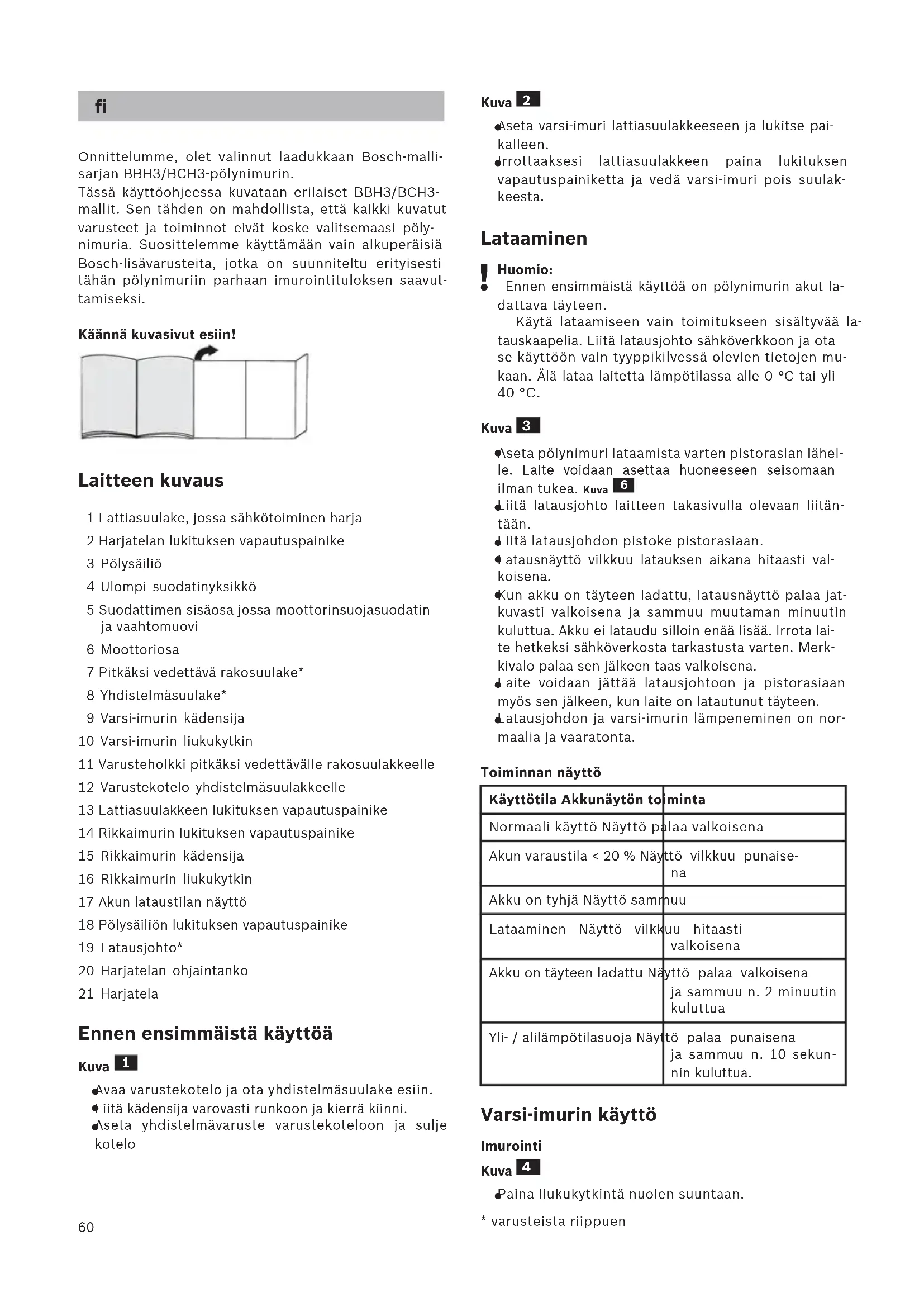

Onnittelumme, olet valinnut laadukkaan Bosch-mallisarjan BBH3/BCH3-pölynimurin.
Tässä käyttöohjeessa kuvataan erilaiset BBH3/BCH3-mallit. Sen tähden on mahdollista, että kaikki kuvatut varusteet ja toiminnot eivät koske valitsemaasi pölynimuria. Suosittelemme käyttämään vain alkuperäisiä Bosch-lisävarusteita, jotka on suunniteltu erityisesti tähän pölynimuriin parhaan imurointituloksen saavuttamiseksi.
Käännä kuvasivut esiin!
1 Lattiasuulake, jossa sähkötoiminen harja
2 Harjatelan lukituksen vapautuspainike
3 Pölysäiliö
4 Ulompi suodatinyksikkö
5 Suodattimen sisäosa jossa moottorinsuojasuodatin ja vaahtomuovi
6 Moottoriosa
7 Pitkäksi vedettävä rakosuulake*
8 Yhdistelmäsuulake*
9 Varsi-imurin kädensija
10 Varsi-imurin liukukytkin
11 Varusteholkki pitkäksi vedettävälle rakosuulakkeelle
12 Varustekotelo yhdistelmäsuulakkeelle
13 Lattiasuulakkeen lukituksen vapautuspainike
14 Rikkaimurin lukituksen vapautuspainike
15 Rikkaimurin kädensija
16 Rikkaimurin liukukytkin
17 Akun lataustilan näyttö
18 Pölysäiliön lukituksen vapautuspainike
19 Latausjohto*
20 Harjatelan ohjaintanko
21 Harjatela
Ennen ensimmäistä käyttöä
Kuva 1
Avaa varustekotelo ja ota yhdistelmäsuulake esiin.
Liitä kädensija varovasti runkoon ja kierrä kiinni.
- Aseta yhdistelmävaruste varustekoteloon ja sulje kotelo
Kuva 2
- Aseta varsi-imuri lattiasuulakkeeseen ja lukitse pai-kalleen.
drrottaaksesi lattiasuulakkeen paina lukituksen vapautuspainiketta ja vedä varsi-imuri pois suulakkeesta.
Lataaminen
Huomio:
Ennen ensimmäistä käyttöä on pölynimurin akut la-dattava täyteen.
Käytä lataamiseen vain toimitukseen sisältyvää la-
tauskaapelia. Liitä latausjohto sähköverkkoon ja ota
se käyttöön vain tyyppikilvessä olevien tietojen mu-
kaan. Älä lataa laitetta lämpötilassa alle 0 °C tai yli
40 °C.
Kuva 3
Aseta pölynimuri lataamista varten pistorasian lähelle. Laite voidaan asettaa huoneeseen seisomaan ilman tukea. Kuva 6
Liitä latausjohto laitteen takasivulla olevaan liitäntään.
Liitä latausjohdon pistoke pistorasiaan.
Latausnäyttö vilkkuu latauksen aikana hitaasti valkoisena.
Kun akku on täyteen ladattu, latausnäyttö palaa jatkuvasti valkoisena ja sammu muutaman minuutin kuluttua. Akku ei lataudu silloin enää lisää. Irrota laite hetkeksi sähköverkosta tarkastusta varten. Merkkivalo palaa sen jälkeen taas valkoisena.
Laite voidaan jättää latausjohtoon ja pistorasiaan myös sen jälkeen, kun laite on latautunut täyteen.
Latausjohdon ja varsi-imurin lämpeneminen on normalia ja vaaratonta.
Toiminnan näyttö
| Käyttötila Akkunäytön toiminta |
| Normaali käyttö Näyttö palaa valkoisena |
| Akun varaustila < 20 % Näyttö vilkkuu punaisena |
| Akku on tyhjä Näyttö sammuu |
| Lataaminen Näyttö vilkkuu hitaasti valkoisena |
| Akku on täyteen ladattu Näyttö palaa valkoisena ja sammuu n. 2 minuutin kuluttua |
| Yli- / alilämpötilasujoja Näyttö palaa punaisena ja sammuu n. 10 sekunnin kuluttua. |
Varsi-imurin käyttö
Imurointi
Kuva 4
Paina liukukytkintä nuolen suuntaan.
* varusteista riippuen
Imutehon säätäminen
Kuva 5
Säädä imuteho työntämällä liukukytkin haluamaasi asentoon:
Teho 1 1
Imurointi päälle kytketyllä sähkötoimisella harjalla. Kevyeen imurointiin kaiken tyyppisillä lattiapinnoilla.
Laitteen toiminta-aika on tällä asetuksella pisin mahdollinen.
Teho 2 2
Imurointi päälle kytketyllä sähkötoimisella harjalla. Vaativaan imurointiin kaiken tyyppisillä lattiapinnoilla (erityisesti matot).
Laitteen toiminta-aika on tällä asetuksella lyhyempi.
Käyttöajat
Kuten kaikissa litiumioniakuissa, myös akussa tapahtuu luonnollista kulumista. Akun kapasiteetti ja siten myös käyttöaika lyhenee ajan mittaan. Kyse on luonnollisesta vanhenemisprosessista eikä se ole seurausta materiaali- tai valmistusvirheestä tai tuotteen viasta.
| BBH3/BCH325,2V | BBH3/BCH321,6V |
| Normaalilla tehol-la sähkötoimisella lattiasuulakkeella normaaliin puh-distukseen | 55 min saak-ka | 50 min saak-ka |
| Vaativaan puhdistukseen turboteholla ja sähkötoimisella lattiasuulakkeella tai rikkaimurilla | 20 min saak-ka | 18 min saak-ka |
Kuva 6
Laite voidaan asettaa lyhyiden imurointitaukojen ajaksi seisomaan ilman tukea. Kallista tätä varten pölynimuria kevyesti eteenpäin suulakkeen suuntaan.
! Huomio: Kytke laite ehdottomasti pois päältä tauon ajaksi, koska pyörivä harja voi vaurioittaa lattiapintaa pölynimurin seistessä paikallaan.
Rikkaimurin käyttö
Kuva 7
Vapauta rikkaimurin lukitus painamalla lukituksen vapautuspainiketta ja irrota se varsi-imurista.
Imurointi lisävarusteen avulla
Kuva 8 Rakosuulake
Vaikeasti saavutettavien ja ylhäällä olevien paikkojen imurointiin.
Avaa tartuntasyvennyksen yläpuolella oleva varusteholkki, ota rakosuulake pois paikaltaan, aseta se rikkaimurin imuaukkoon ja lukitse paikalleen.
Rakosuulake voidaan tarvittaessa pidentää vetämällä. Paina sitä varten lukituksen vapautuspainiketta, vedä rakosuulake pitkäksi ja lukitse pääteasentoon.
Työnnä rakosuulake käytön jälkeen kokoon, aseta se varusteholkkiin ja sulje holkki.
Kuva 9 Yhdistelmäsuulake
√hdistelmäsuulake, jossa pölyharja ja huonekalusuulake ikkunankehysten, kaappien, huonekalujen jne. imurointiin.
Avaa varustekotelo, ota yhdistelmäsuulake pois paikaltaan, aseta se rikkaimurin imuaukkoon ja lukitse paikalleen.
Pölyharjan yläosa voidaan työntää sivusuuntaan pois paikaltaan. Sen alla on huonekalusuulake.
Ähdistelmäsuulake voidaan asettaa myös rakosuulakkeen päähän.
- Aseta yhdistelmäsuulake käytön jälkeen takaisin varustekoteloon, sulje varustekotelo ja lukitse kotelo.
Rikkaimurin lataaminen
Kuva 10
Ladataksesi rikkaimurin aseta se varsi-imuriin ja lukitse paikalleen. Varmista, että laite on kunnolla paikallaan.
Käytön jälkeen
Kuva 11
Kytke laite imuroinnin jälkeen pois päältä.
Pölysäiliön tyhjentäminen
Hyvän imurointituloksen saavuttamiseksi olisi pölysäliö hyvä tyhjentää jokaisen imuroinnin jälkeen, viimeistään kuitenkin silloin, kun pölyä on säiliön yhdessä kohdassa merkinnän korkeudelle saakka.
Suosittelemme, että pölysäiliötä ei täytetä merkinnän yli, koska seurauksena on suodattimen hyvin runsas likaantuminen.
Kuva 12
- rrota rikkaimuri varsi-imurista. Kuva 7
Vapauta pölysäiliön lukitus lukituksen vapautuspainikkeella ja irrota se moottoriosasta.
Kuva 13
Poista suodatinyksikkö pölysäiliöstä.
Tyhjennä pölysäiliö.
Kuva 14
Poista poistoaukon alapuolella mahdollisesti oleva lika.
a) Aseta suodatinyksikkö pölysäiliöön ja varmista ehdottomasti, että se on oikein paikallaan
b) Aseta pölysäiliö ja moottoriosa paikoilleen ja lukitse ne kuuluvasti.
Huomio: Jos tunnet pölysäiliötä paikalleen asetta-
essasi vastusta, tarkasta, että suodatin on asianmukainen ja että suodatin ja pölysäiliö ovat oikein paikoillaan.
Suodattimen puhdistaminen
Ulompi suodatinyksikkö ja suodattimen sisäosa on puhdistettava säännöllisin väliajoin, jotta pölynimuri toimii optimaalisesti.
! Huomio: Suodattimen puhdistus on mahdollista vain, kun laite on kytketty pois päältä.
Älä imuroi koskaan ilman ulompaa suodatinyksikköä ja paikalleen asetettua suodattimen sisäosaa.
Kuva 15 Ulomman suodatinyksikön puhdistus
Kytke laite pois päältä. Kuva 11
- rrota rikkaimuri varsi-imurista. Kuva 7
Vapauta pölysäiliön lukitus lukituksen vapautuspainikkeella ja irrota se moottoriosasta. Kuva 12
Poista suodatinyksikkö pölysäiliöstä.
a) Yleensä riittää, että koko suodatinyksikkö puhdistetaan ravistamalla tai kopistamalla kevyesti pölysäiliön tyhjennyksen yhteydessä, jotta mahdollinen lika irtoaa.
b) Jos tämä ei riitä, poista pinnalla olevat likahiukkaset kuivalla liinalla.
Kuva 16 Suodattimen sisäosan puhdistus
a) Poista suodattimen sisäosa suodatinyksiköstä.
b) Puhdista suodattimen sisäosa ensin kopistamalla.
c) Poista vaahtomuovi moottorinsuojasta ja pese se erikseen. Anna vaahtomuovin ja moottorinsuojasuodattimen kuivua kunnolla (noin 24h).
Aseta suodatinyksikkö vaahtomuovin asennuksen jälkeen pölysäiliöön.
Huoltopalvelusta on saatavana tarvittaessa uusia suodattimia.
Lattiasuulakkeen puhdistaminen
Kytke pölynimuri aina huoltoa varten pois päältä tai irrota se latausjohdosta.
Kuva 17
♠/apauta harjatelan lukitus vapautuspainikkeella ja vedä se sivusuuntaan pois lattiasuulakkeesta.
- Leikkaa harjaan kiertyneet langanpätkät ja hiukset saksilla tätä tarkoitusta varten olevaa uraa pitkin poikki.
Työnnä harjatela sivulta ohjaintankoa pitkin lattia-suulakkeeseen ja lukitse vapautuspainikkeen avulla paikalleen.
! Huomio: Lattiasuulaketta saa käyttää vain paikalleen asennetun harjatelan kanssa.
Huomio:
Lattiasuulakkeet kuluvat jonkin verran kovien lattioiden ominaisuuksista riippuen (esimerkiksi karkeapintaiset, talonpoikaistyyliset kaakelit). Tarkasta sen tähden suulakkeen pohja säännöllisesti. Kuluneet, teräväreunaiset suulakepohjat voivat aiheuttaa vaurioita hellävaraisesti käsiteltäviin lattapintoihin kuten parkettiin tai linoleumiin. Valmistaja ei vastaa mahdollisista kuluneen lattiasuulakkeen aiheutta-mista vaurioista.
Hoito
Varsi-imuri ja rikkaimuri on kytkettävä puhdistusta varten aina pois päältä ja irrotettava latausjohdosta. Pölynimuria ja muovisia lisävarusteita voidaan hoitaa tavallisilla muovinpuhdistusaineilla.
! Huomio: Älä käytä hankausaineita, lasin- tai yleispuhdistusaineita. Älä upota pölynimuria veteen.
Oikeus teknisiin muutoksiin pidätetään.
