INSTRUKCJA OBSŁUGI Flexxo 2in1 Zoo BOSCH
Instrukcję obsługi należy zachować.
W przypadku przekazywania odkurzacza osobom trzecim należy dołączyć również instrukcję obsługi.
Użytkowanie zgodnie z przeznaczeniem
Urządzenie jest przeznaczone wyłącznie do użytku w gospodarstwie domowym i podobnych otoczeniach. Urządzenie jest przeznaczone do użytkowania na maksymalnej wysokości 2000 metrów nad poziomem morza. Odkurzacz należy użytkować wyłącznie zgodnie ze wskazówkami zawartymi w niniejszej instrukcji obsługi.
Aby uniknąć uszkodzeń urządzenia lub skaleczeń, odkurzacza nie należy używać do:
■ odkurzania ludzi i zwierząt,
■ zasysania:
- substancji szkodliwych dla zdrowia, o ostrych krawędziach, gorących lub żarzących się,
- wilgotnych lub płynnych substancji,
- łatwopalnych lub wybuchowych materiałów i gazów,
- popiołu, sadzy z pieców kaflowych i instalacji centralnego ogrzewania,
- pyłu tonerowego z drukarek i kopiarek.
Części zamienne, wyposażenie dodatkowe
Nasze oryginalne części zamienne, akcesoria i opcjonalne dodatki zostały specjalnie zaprojektowane do użytku z naszymi odkurzaczami i dostosowane do ich funkcji i wymagań. Dlatego zalecamy tylko oryginalne części zamienne, akcesoria, wyposażenie specjalne. Tylko w ten sposób możemy zagwarantować zarówno długą żywotność odkurzacza, jak i niezmiennie wysoką wydajność czyszczenia.
Wskazówka:
- Korzystanie z niedoścignionych lub gorszych części zamiennych, akcesoriów może uszkodzić odkurzacz, który nie jest objęty naszą gwarancją, jeśli uszkodzenie zostało spowodowane przez użycie tego typu produktu.
Wskazówki dotyczące bezpieczeństwa
Odkurzacz spełnia obowiązujące wymogi techniczne oraz przepisy bezpieczeństwa.
■ Urządzenie mogą obsługiwać dzieci w wieku powyżej 8 lat oraz osoby z ograniczonymi zdolnościami fizycznymi, sensorycznymi lub umysłowymi, a także osoby nie posiadające wystarczającego doświadczenia i/lub wiedzy, jeśli pozostają pod nadzorem lub zostały pouczone, jak bezpiecznie obsługiwać urządzenie i są świadome związanego z tym niebezpieczeństwa.
■ Dzieci nie mogą bawić się urządzeniem.
■ Dzieciom bez nadzoru nie wolno przeprowadzać czyszczenia ani konserwacji.
■ Plastikowe torby i folie przechowywać poza zasięgiem dzieci i usunąć w bezpieczny sposób.
= Istnieje niebezpieczeństwo uduszenia!
Prawidłowe użytkowanie
■ Podczas ładowania należy używać tylko przewodu do ładowania wchodzącego w zakres wyposażenia.
■ Przewód ładowarki należy podłączać i uruchamiać wyłącznie zgodnie z informacjami zawartymi na tabliczce znamionowej.
■ Urządzenie należy przechowywać i ładować wyłącznie w pomieszczeniach.
■ Nie narażać urządzenia na działanie temperatur poniżej 0°C oraz powyżej 40°C.
Nigdy nie odkurzać bez worka filtrującego lub pojemnika na pył, filtra zabezpieczającego silnik i filtra wylotu powietrza.
= Urządzenie może ulec uszkodzeniu!
■ Nie odkurzać w okolicach głowy przy użyciu szczotki ani rury. => Istnieje niebezpieczeństwo obrażeń!
■ Nie używać uszkodzonego przewodu ładowarki i wymienić go na nowy, oryginalny przewód.
■ W celu odłączenia przewodu ładowarki od sieci ciągnąć za wtyczkę, a nie za przewód zasilający.
■ Przewodu ładowarki nie wolno prowadzić po ostrych krawędziach ani zaciskać.
■ Przed przystąpieniem do jakichkolwiek prac przy odkurzaczu należy wyłączyć urządzenie lub odłączyć przewód ładowarki od sieci.
■ Nie włączać uszkodzonego odkurzacza.
■ W przypadku stwierdzenia usterki wyłączyć urządzenie lub odłączyć przewód ładowarki od sieci.
■ W celu uniknięcia zagrożeń, naprawa urządzenia oraz wymiana części w odkurzaczu mogą być wykonywane wyłącznie przez autoryzowany serwis.
■ W następujących przypadkach należy natychmiast odłączyć urządzenie od sieci zasilającej i skontaktować się z serwisem:
- jeśli przypadkowo został zassany płyn lub jeśli płyn przedostał się do wnętrza urządzenia.
- jeśli urządzenie spadło i zostało uszkodzone.
■ Odkurzacz należy chronić przed wpływem czynników atmosferycznych, wilgocią i źródłami ciepła.
■ Unikać kontaktu filtrów (worek filtrujący, filtr zabezpieczający silnik, filtr wylotu powietrza itp.) z materiałami łatwopalnymi oraz zawierającymi alkohol.
■ Odkurzacz nie nadaje się do stosowania na placach budowy. =>Odsysanie gruzu budowlanego może prowadzić do uszkodzenia urządzenia.
■ Gdy odkurzacz nie jest używany, należy go wyłączać.
■ Opakowanie chroni odkurzacz przed uszkodzeniem podczas transportu. Dlatego zaleca się zachowanie oryginalnego opakowania do celów transportowych.
Baterie
Urządzenie jest wyposażone w akumulatory litowo-jonowe, które ze względów bezpieczeństwa są dostępne wyłącznie dla pracowników profesjonalnego serwisu naprawczego.
W celu wymiany akumulatorów należy zwrócić się do najbliższego serwisu lub autoryzowanego przedstawiciela handlowego.
Wskazówki dotyczące transportu
Zastosowane akumulatory litowo-jonowe podlegają przepisom dotyczącym towarów niebezpiecznych. Użytkownik może transportować akumulatory po drogach publicznych bez konieczności spełnienia dodatkowych warunków. W przypadku wysyłki za pośrednictwem osób trzecich (np.: transport lotniczy lub spedycja) należy uwzględnić szczególne wymagania w odniesieniu do opakowania i oznakowania.
Przygotowując towar do wysyłki należy zasięgnąć opinii eksperta w dziedzinie towarów niebezpiecznych.
Wskazówki dotyczące utylizacji
Odkurzacz, akumulatory oraz elementy wyposażenia i opakowania należy przekazać do punktu zbiórki surowców wtórnych.
Nie wyrzucać odkurzacza ani akumulatorów/baterii do pojemnika z odpadami komunalnymi!
■ Opakowanie
Opakowanie chroni odkurzacz przed uszkodzeniem podczas transportu. Składa się ono z materiałów bezpiecznych dla środowiska naturalnego i nadaje się do odzysku surowców wtórnych. Niepotrzebne materiały opakowaniowe należy oddać do punktów zbiórki surowców wtórnych.
■ Wysłużone urządzenie
Urządzenie zawiera akumulatory litowo-jonowe, które można ponownie naładować. Dlatego utyli-zacji urządzenia można dokonać wyłącznie poprzez autoryzowany serwis lub specjalistyczny punkt sprzedaży.
■ Akumulatory/baterie
Należy przestrzegać wskazówek dotyczących transportu.
Wbudowane akumulatory mogą być wyjmowane w celu utylizacji wyłącznie przez fachowy personel. Otwieranie pokrywy obudowy może spowodować uszkodzenie odkurzacza.
Nawet w przypadku pełnego rozładowania pozostaje w akumulatorze resztkowa pojemność, która może się uwolnić w przypadku zwarcia.
hu
Dziękujemy za zakup odkurzacza BBH3/BCH3 firmy Bosch.
W niniejszej instrukcji obsługi przedstawione zostały różne modele odkurzacza BBH3/BCH3. Dlatego może się zdarzyć, że opisane wyposażenie i jego funkcje nie zawsze odnoszą się do danego modelu. W celu osiągnięcia możliwe najlepszego wyniku odkurzania należy stosować wyłącznie oryginalne akcesoria firmy Bosch, które zostały zaprojektowane specjalnie do tego modelu odkurzacza.
Rozłożyć strony z rysunkami!
1 Szczotka do podłóg z elektroszczotką
2 Przycisk odblokowujący wałek szczotki
3 Pojemnik na pył
4 Zewnętrzny moduł filtrujący
5 Wkład filtra z filtrem zabezpieczającym silnik i filtrem piankowym
6 Silnik
7 Wysuwana ssawka do szczelin*
8 Ssawka kombi*
9 Uchwyt odkurzacza ręcznego
10 Przełącznik suwakowy odkurzacza ręcznego
11 Schowek na wysuwaną ssawkę do szczelin
12 Schowek na ssawkę kombi
13 Przycisk odblokowujący szczotkę do podłóg
14 Przycisk odblokowujący ręczny odkurzacz akumulatorowy
15 Uchwyt ręcznego odkurzacza akumulatorowego
16 Przełącznik suwakowy ręcznego odkurzacza akumulatorowego
17 Wskaźnik stanu naładowania baterii
18 Przycisk odblokowujący pojemnik na pył
19 Przewód ładowarki*
20 Prowadnica wałka szczotki
21 Walec szczotki
Przed pierwszym użyciem
Rysunek 1
- Otworzyć schowek i wyjąć ssawkę kombi.
Uchwyt nasadzić ostrożnie na cokół i dokręcić.
Włożyć wyposażenie kombi do schowka i zamknąc go.
* w zależności od wyposażenia

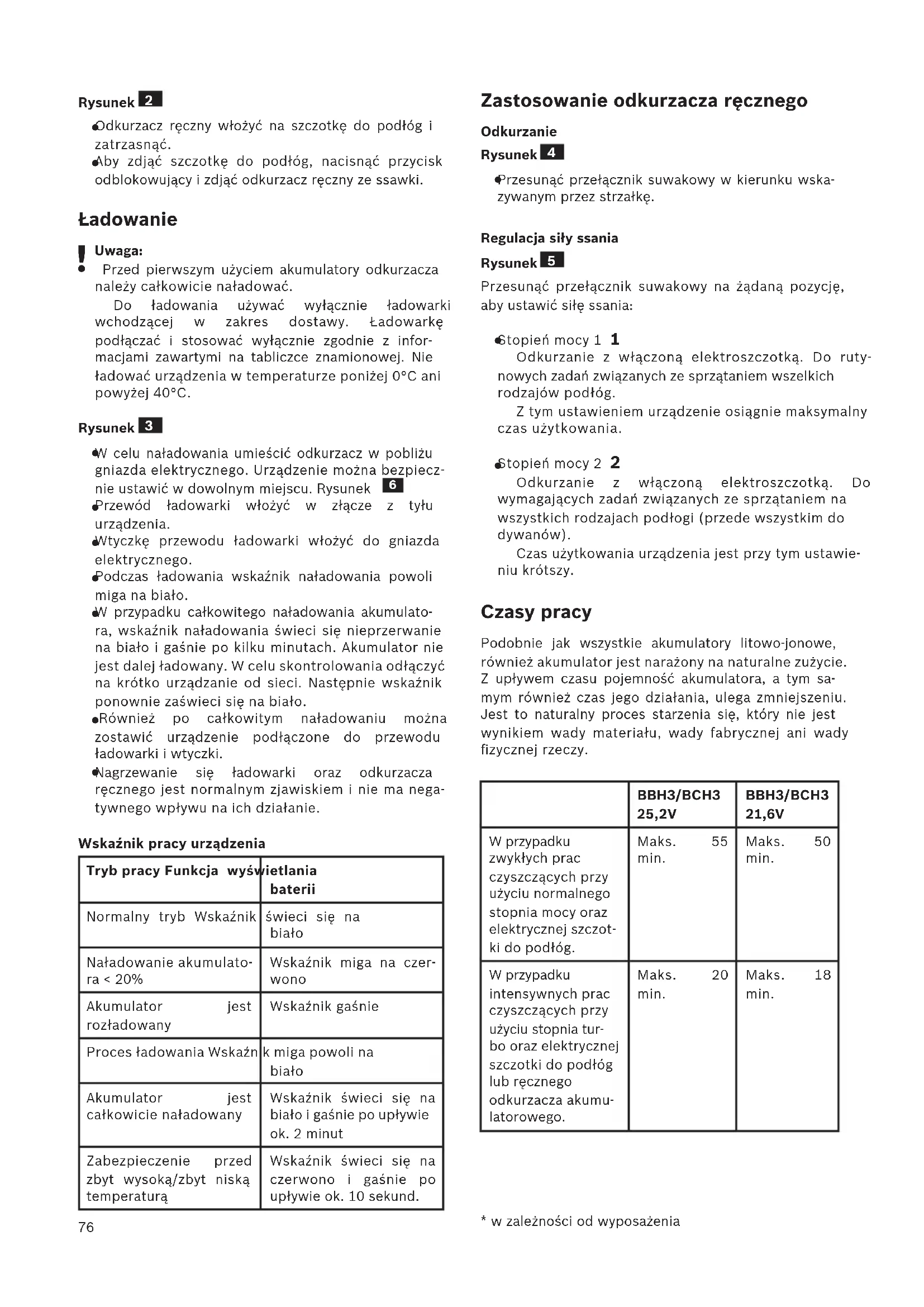

Rysunek 2
Odkurzacz ręczny włożyć na szczotkę do podłóg i zatrzasnąć.
Aby zdjąć szczotkę do podłóg, nacisnąć przycisk odblokowujący i zdjąć odkurzacz ręczny ze ssawki.
Ładowanie
Uwaga:
- Przed pierwszym użyciem akumulatory odkurzacza należy całkowicie naładować.
Do ładowania używać wyłącznie ładowarki wchodzącej w zakres dostawy. Ładowarkę podłącać i stosować wyłącznie zgodnie z informacjami zawartymi na tabliczce znamionowej. Nie ładować urządzenia w temperaturze poniżej 0°C ani powyżej 40°C.
Rysunek 3
W celu naładowania umieścić odkurzacz w pobliżu gniazda elektrycznego. Urządzenie można bezpiecznie ustawić w dowolnym miejscu. Rysunek 6
Przewód ładowarki włożyć w złącze z tyłu urządzenia.
Wtyczkę przewodu ładowarki włożyć do gniazda elektrycznego.
Podczas ładowania wskaźnik naładowania powoli miga na biało.
W przypadku całkowitego naładowania akumulatora, wskaźnik naładowania świeci się nieprzerwanie na biało i gaśnie po kilku minutach. Akumulator nie jest dalej ładowany. W celu skontrolowania odłączyć na krótko urządzanie od sieci. Następnie wskaźnik ponownie zaświeci się na biało.
- Również po całkowitym naładowaniu można zostawić urządzenie podłączone do przewodu ładowarki i wtyczki.
Nagrzewanie się ładowarki oraz odkurzacza ręcznego jest normalnym zjawiskiem i nie ma negatywnego wpływu na ich działanie.
Wskaźnik pracy urządzenia
| Tryb pracy Funkcja wyświetwietlaniabaterii |
| Normalny tryb Wskaźnik | świeci się nabiało |
| Naładowanie akumulatora < 20% | Wskaźnik miga na czerwono |
| Akumulator jestrozładowany | Wskaźnik gaśnie |
| Proces ładowania Wskaźn | k miga powoli nabiało |
| Akumulator jestcałkowicie naładowany | Wskaźnik świeci się nabiało i gaśnie po upływieok. 2 minut |
| Zabezpieczenie przedzbyt wysoką/zbyt niskątemperaturą | Wskaźnik świeci się naczerwono i gaśnie poupływie ok. 10 sekund. |
Zastosowanie odkurzacza ręcznego
Odkurzanie
Rysunek 4
Przesunąć przełącznik suwakowy w kierunku wska-zywanym przez strzałkę.
Regulacja siły ssania
Rysunek 5
Przesunąć przełącznik suwakowy na żądaną pozycję, aby ustawić siłę ssania:
Stopień mocy 1 1
Odkurzanie z włączoną elektroszczotką. Do rutynowych zadań związanych ze sprzątaniem wszelkich rodzajów podłóg.
Z tym ustawieniem urządzenie osiągnie maksymalny czas użytkowania.
Stopień mocy 2 2
Odkurzanie z włączoną elektroszczotką. Do wymagających zadań związanych ze sprzątaniem na wszystkich rodzajach podłogi (przede wszystkim do dywanów).
Czas użytkowania urządzenia jest przy tym ustawieniu krótszy.
Czasy pracy
Podobnie jak wszystkie akumulatory litowo-jonowe, również akumulator jest narażony na naturalne zużycie. Z upływem czasu pojemność akumulatora, a tym samym również czas jego działania, ulega zmniejszeniu. Jest to naturalny proces starzenia się, który nie jest wynikiem wady materiału, wady fabrycznej ani wady fizycznej rzeczy.
| BBH3/BCH325,2V | BBH3/BCH321,6V |
| W przypadku zwykłych prac czyszczących przy użyciu normalnego stopnia mocy oraz elektrycznej szczotki do podłóg. | Maks. 55 min. | Maks. 50 min. |
| W przypadku intensywnych prac czyszczących przy użyciu stopnia turbo oraz elektrycznej szczotki do podłóg lub ręcznego odkurzacza akumulatorowego. | Maks. 20 min. | Maks. 18 min. |
Rysunek 6
W przypadku krótkich przerw w odkurzaniu, urządzenie można bezpiecznie ustawić w pomieszczeniu. W tym celu odkurzacz należy lekko przechylić do przodu w kierunku szczotki.
! Uwaga: Przed odstawieniem należy bezwzględnie wyłączyć urządzenie, ponieważ jeśli odkurzacz stoi w miejscu, obracający się walec szczotki może uszkodzić pokrycie podłogi.
Zastosowanie ręcznego odkurzacza akumulatorowego
Rysunek 7
- Poprzez naciśnięcie przycisku odblokowującego odblokować ręczny odkurzacz akumulatorowy i zdjąć z odkurzacza ręcznego.
Odkurzanie z zastosowaniem wyposażenia dodatkowego
Rysunek 8 ssawka do szczelin
Do odkurzania ciężko dostępnych miejsc i odkurzania nad głową.
Otworzyć schowek na wyposażenie za pomocą zin-tegowanych uchwytów, wyjąć ssawkę do szczelin, nasadzić na otwór odsysający ręcznego odkurzacza akumulatorowego i zatrzasnąć.
W razie potrzeby ssawkę do szczelin można wysunąć. W tym celu należy nacisnąć przycisk odblokowujący, wysunąć ssawkę do szczelin i zatrzasnąć w pozycji końcowej.
Po użyciu ssawkę do szczelin należy ew. złożyć, wstawić do schowka na wyposażenie i zamknąć go.
Rysunek 9 ssawka kombi
- Ssawka kombi do mebli i szczotka do tapicerki do odkurzania ram okiennych, szaf, mebli itp...
Otworzyć schowek na wyposażenie, wyjąć ssawkę kombi, nasadzić ją na otwór ssący odkurzacza ręcznego i zatrzasnąć.
♦Nasadka -szczotkę do mebli można zdjąć przesuwając ją w bok. Pod spodem znajduje się szczotka do tapicerki.
- Ssawkę kombi można również nałożyć na końcówkę ssawki do szczelin.
Po użyciu ssawki kombi należy ponownie schować ją w skrytce na wyposażenie, a następnie zamknąć i zatrzasnąć skrytkę.
Ładowanie ręcznego odkurzacza akumulatorowego
Rysunek 10
W celu naładowania umieścić ręczny odkurzacz akumulatorowy w odkurzaczu ręcznym i zablokować. Zwrócić uwagę na prawidłowe zamocowanie.
Po pracy
Rysunek 11
Po zakończeniu odkurzania wyłączyć urządzenie.
Opróżnianie pojemnika na pył
W celu uzyskania odpowiedniego rezultatu odkurzania, należy opróżniać pojemnik na pył po każdym użyciu urządzenia, najpóźniej w momencie, kiedy pył w pojemniku osiągnie zaznaczony poziom.
Zalecamy, aby nie przekraczać poziomu zaznaczonego w pojemniku na pył, ponieważ powoduje to bardzo silne zanieczyszczenie filtra.
Rysunek 12
Zdjąć ręczny odkurzacz akumulatorowy z odkurzacza ręcznego. Rysunek 7
Pojemnik na pył odblokować za pomocą przycisku odblokowującego i zdjąć z modułu silnika.
Rysunek 13
Wyjąć jednostkę filtrującą z pojemnika na pył.
Opróżnić pojemnik na pył.
Rysunek 14
Usunąć ewentualne zabrudzenia poniżej otworu wy-
lotowego.
a) Włożyć moduł filtrujący do pojemnika na pyt, zwracając uwagę na prawidłowe położenie
b) Pojemnik na pył nasadzić na silnik i zatrzasnąć w słyszalny sposób.
Uwaga: W przypadku zauważenia oporu podczas
- wkładania pojemnika na pył należy sprawdzić, czy filtr jest kompletny oraz czy moduł filtrujący i pojemnik na pył są prawidłowo włożone.
Czyszczenie filtrów
Optymalne działanie odkurzacza wymaga regularnego czyszczenia zewnętrznego modułu filtrującego i wkładu filtra.
Uwaga: Filtry można czyścić wyłącznie, gdy
- urządzenie jest wyłączone.
Nigdy nie odkurzać bez zewnętrznego modułu filtrującego z wkładem filtra.
Rysunek 15 Czyszczenie zewnętrznego modułu filtrującego
Wyłączanie urządzenia Rysunek 11
Zdjąć ręczny odkurzacz akumulatorowy z odkurzacza ręcznego. Rysunek 7
Pojemnik na pył odblokować za pomocą przycisku odblokowującego i zdjąć z modułu silnika.
Rysunek 12
Wyjąć jednostkę filtrującą z pojemnika na pył.
a) Z reguły wystarcza, jeżeli cała jednostka filtrująca zostanie podczas opróżniania pojemnika na pył lekko wytrząśnięta lub wytrzepana, co umożliwiai oderwanie się drobinek brudu.
b) Jeśli to nie wystarczy, użyć suchej ściereczki, aby usunąć drobinki brudu zgromadzone na powierzchni.
Rysunek 16 Czyszczenie wkładu filtra
a) Wyjąć wkład filtra z jednostki filtrującej.
b) Następnie wytrzepać wkład filtra.
c) Zdjąć filtr piankowy z zabezpieczenia silnika i oddzielnie wypłukać obie części. Całkowicie wysuszyć filtr piankowy i filtr zabezpieczający silnik (ok. 24 h).
Po montażu filtra piankowego włożyć jednostkę filtrującą do pojemnika na pył.
W razie potrzeby można zamówić w serwisie nowe filtry.
Czyszczenie szczotki do podłóg
Przed każdym zabiegiem konserwacyjnym wyłączyć odkurzacz lub odłączyć ładowarkę.
Rysunek 17
Za pomocą przycisku odblokowującego odblokować wałek szczotki i wyjąć na bok ze szczotki do podług.
Nawinięte nici i włosy przeciąć nożyczkami wzdłuż przewidzianego do tego celu nacięcia i usunąć.
Wałek szczotki wsunąć z boku wzdłuż prowadnicy w szczotkę do podłóg i zablokować za pomocą przycisku odblokowującego.
! Uwaga: Szczotka do podłóg może być używana wyłącznie po zamontowaniu wałka szczotki.
! Uwaga:
W zależności od właściwości podłogi (np. szorstkie, rustykalne podłogi) szczotki do podłóg ulegają zniszczeniu. Dlatego należy w regularnych odstępach czasu sprawdzać spód szczotki. Zużyte, charakteryzujące się ostrymi krawędziami spody szczotki mogą uszkodzić delikatne podłogi, jak parkiet czy linoleum. Producent nie ponosi odpowiedzialności za ewentualne szkody powstałe w wyniku używania zużytych szczotek do podłóg.
Konserwacja
Przed każdym czyszczeniem odkurzacza ręcznego lub ręcznego odkurzacza akumulatorowego należy go wyłączyć i odłączyć ładowarkę. Odkurzacz i elementy wyposażenia można czyścić dostępnymi na rynku środkami do czyszczenia tworzyw sztucznych.
Uwaga: Nie należy stosować środków do szorowania,
środków do czyszczenia szkła ani uniwersalnych środków czyszczących. Pod żadnym pozorem nie zanurzać odkurzacza w wodzie.
Zastrzegamy sobie prawo do zmian technicznych.
