GEBRUIKSAANWIJZING KD75ZF9 SONY

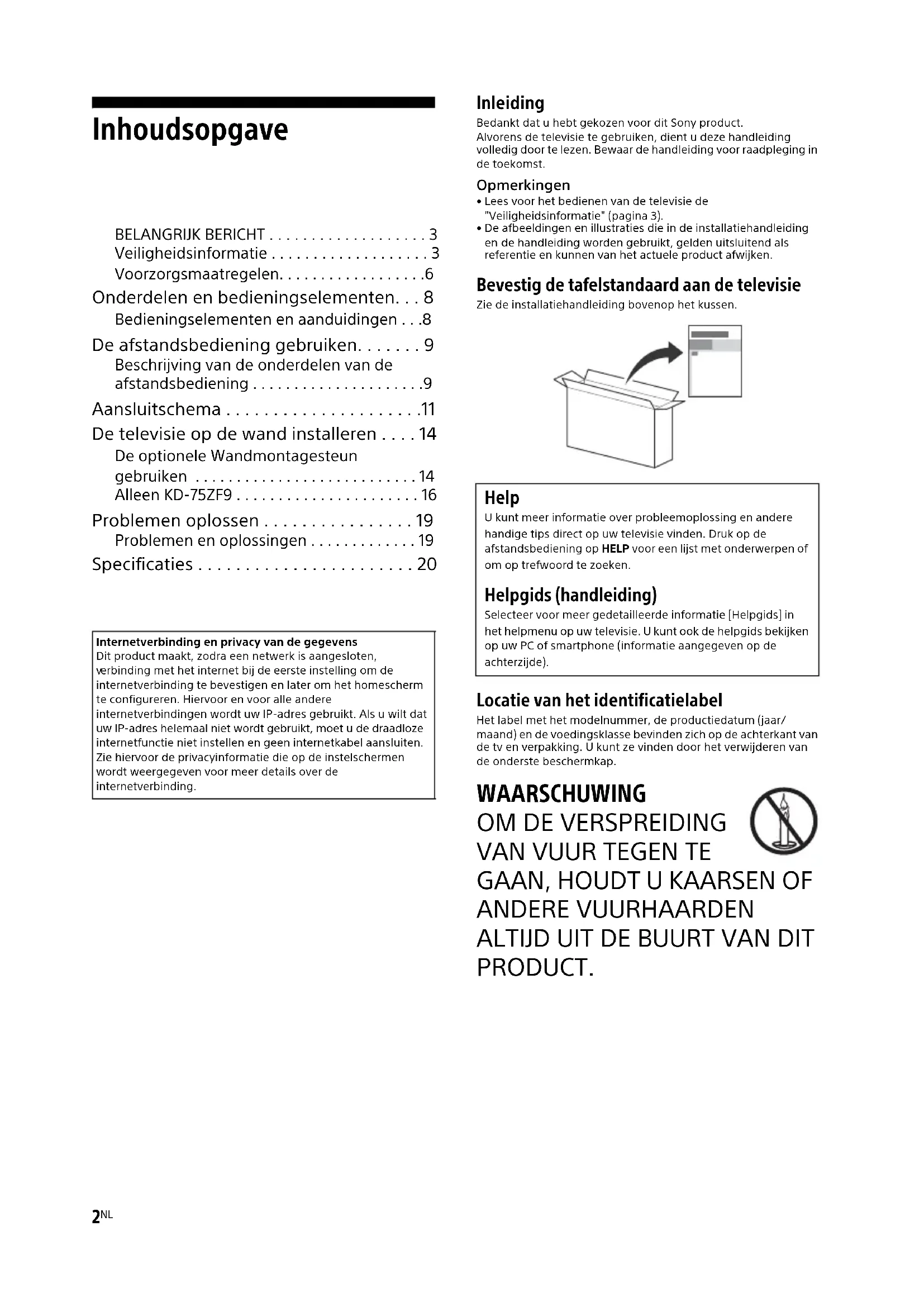

• Inhoudsopgave BELANGRIJK BERICHT p. 3
• Veiligheidsinformatie p. 3
• Voorzorgsmaatregelen p. 6
• Onderdelen en bedieningselementen p. 8
• Bedieningselementen en aanduidingen p. 8
• De afstandsbediening gebruiken p. 9
• Beschrijving van de onderdelen van de afstandsbediening p. 9
• Aansluitschema p. 11
• De televisie op de wand installeren p. 14
• De optionele Wandmontagesteun gebruiken p. 14
• Alleen KD-75ZF9 p. 16
• Problemen oplossen p. 19
• Problemen en oplossingen p. 19
• Specificaties Inleiding Bedankt dat u hebt gekozen voor dit Sony product.Alvorens de televisie te gebruiken, dient u deze handleiding volledig door te lezen. Bewaar de handleiding voor raadpleging in de toekomst. Opmerkingen p. 20

• Lees voor het bedienen van de televisie de "Veiligheidsinformatie" (pagina 3).• De afbeeldingen en illustraties die in de installatiehandleiding de handleiding worden gebruikt, gelden uitsluitend als referentie en kunnen van het actuele product afwijken. Bevestig de tafelstandaard aan de televisie Zie de installatiehandleiding bovenop het kussen. Locatie van het identificatielabel Het label met het modelnummer, de productiedatum (jaar/maand) en de voedingsklasse bevinden zich op de achterkant van de tv en verpakking. U kunt ze vinden door het verwijderen van de onderste beschermkap. WAARSCHUWING

PRODUCT. Internetverbinding en privacy van de gegevensDit product maakt, zodra een netwerk is aangesloten, erbinding met het internet bij de eerste instelling om de internetverbinding te bevestigen en later om het homescherm te configureren. Hiervoor en voor alle andere internetverbindingen wordt uw IP-adres gebruikt. Als u wilt dat uw IP-adres helemaal niet wordt gebruikt, moet u de draadloze internetfunctie niet instellen en geen internetkabel aansluiten. Zie hiervoor de privacyinformatie die op de instelschermen wordt weergegeven voor meer details over de internetverbinding. Help U kunt meer informatie over probleemoplossing en andere handige tips direct op uw televisie vinden. Druk op de afstandsbediening op HELP voor een lijst met onderwerpen of om op trefwoord te zoeken. Helpgids (handleiding) Selecteer voor meer gedetailleerde informatie [Helpgids] in het helpmenu op uw televisie. U kunt ook de helpgids bekijken op uw PC of smartphone (informatie aangegeven op de achterzijde).3

Opmerking voor radioapparatuur Hierbij verklaart Sony Visual Products Inc. dat de types radioapparatuur KD-75ZF9, KD-65ZF9 conform zijn met Richtlijn 2014/53/EU. De volle dige tekst van de EU-conformiteitsverklaring kan worden geraadpleegd op het volgende internetadres: http://www.compliance.sony.de/ Deze radioapparatuur kan in de hele EU worden gebruikt zonder inbr euk te maken op de van toepassing zijnde eisen voor het gebruik van het radiospectrum. Opmerking voor klanten: de volgende informatie is enkel van

oepassing voor apparaten die verkocht worden in landen die de EU-richtlijnen in acht nemen. Het draadloze systeem van een tv kan worden gebruikt in de volgen de landen: AT, BE, HR, CY, CZ, DK, EE, FI, FR, DE, EL, HU, IE, IT, LV, LT, LU, MT,

L, PL, PT, SK, SI, ES, SE, UK, IS, LI, NO, CH, BG, RO, TR, AL, BA, MK, MD, RS, ME, Kosovo Deze apparatuur kan worden gebruikt in andere niet-Europese lan den. WAARSCHUWING Voorzichtig Er bestaat risico op een explosie als de batterij wordt vervangen door een onjuist type. Batterijen mogen niet worden blootgesteld aan te hoge

emperaturen, zoals zonlicht, vuur en dergelijke of extreem lage luchtdruk, omdat dit kan leiden tot een explosie of lekkage van brandbare vloeistof of gas. Stabiliteitsrisico De televisie kan vallen en zo ernstig persoonlijk letsel of overlijden tot gevolg hebben. Zet een televisie nooit op een instabiele plaats. De televisie kan

allen en zo ernstig persoonlijk letsel of overlijden tot gevolg hebben. Veel letsel, met name bij kinderen, kan worden vermeden door eenvoudige voorzorgsmaatregelen te treffen, zoals:

• Gebruik een kast of een standaard die door de fabrikant van de televisie wordt aanbevolen.

• Gebruik alleen een meubel waar de televisie veilig op kan staan.

• Zorg ervoor dat de televisie niet uitsteekt over de rand van het

eubel waarop hij staat.

• Zet de televisie niet op hoog meubilair (bijvoorbeeld kasten of boek enkasten) zonder zowel het meubel als de televisie aan een geschikt steunpunt te verankeren.

• Zet de televisie niet op een kleed of ander materiaal dat ligt

ussen de televisie en het meubel waarop hij staat.

• Leer kinderen dat het gevaarlijk is om op een meubel te klim men om naar de televisie of de bediening te reiken. Als u uw huidige televisie blijft gebruiken en verplaatst, gelden daar voor dezelfde overwegingen als hierboven. Installatie/configuratie Installeer en gebruik de televisie volgens de instructies hieronder om het risico op brand, elektrische schok, schade en/of letsel te vermijden. Apparatuur die aangesloten is op de aarding van de

ebouwinstallatie via de stroomaansluiting of via andere apparatuur met een aansluiting op de aarding en op een telvisiedistributiesysteem met een coaxkabel, kan in sommige gevallen een brandrisico opleveren. Daarom moet de aansluiting op een telvisiedistributiesysteem worden gemaakt met een apparaat dat een elektrische isolatie biedt onder een bepaald frequentiebereik (galvanische isolator, zie EN 60728-11). Installatie

• Het televisietoestel moet in de buurt van een goed toegankelijk stopcontact worden geplaatst.

• Plaats de televisie op een stabiel, horizontaal oppervlak om te verm ijden dat hij valt en persoonlijk letsel of schade aan eigendommen veroorzaakt.

• Zet de televisie op een plaats waar er niet aan getrokken of

egen geduwd kan worden, en waar deze niet omver kan vallen.

• Plaats de televisie zodat de tafelstandaard niet buiten de rand

an het televisiemeubel (niet bijgeleverd) steekt. Als de tafelstandaard buiten de rand van het televisiemeubel steekt, kan de televisie omkantelen of vallen, met verwondingen of schade aan de televisie als gevolg.

• Laat wandinstallaties alleen door gekwalificeerd ser vicepersoneel uitvoeren.

• Het wordt om veiligheidsredenen aanbevolen accessoires van Son y te gebruiken, zoals:

• Gebruik de schroeven die bij de Wandmontagesteun geleverd zijn voor het bevestigen van de Wandmontagesteun aan het televisietoestel. De bijgeleverde schroeven zijn ontworpen zoals aangegeven op de afbeelding, wanneer gemeten vanaf het bevestigingsoppervlak van de Wandmontagesteun. De diameter en de lengte van de schroeven verschillen naar gelang het model van de Wandmontagesteun. Het gebruik van andere schroeven dan de meegeleverde schr oeven kan resulteren in interne schade van het televisietoestel of kan ertoe leiden dat de televisie valt enz. Bovenkant BELANGRIJK BERICHT Dit product werd vervaardigd door of in opdracht van Sony Visual Products Inc. EU importeur: Sony Europe Limited. Vragen aan de EU invoerder of met betrekking tot Europese

oductconformiteit kunnen worden gericht aan de gemachtigde vertegenwoordiger, Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, België. Veiligheidsinformatie Schroef (M6) Wandmontagesteun 8 mm - 12 mm Achterpaneel van de televisie4

• Voordat u het televisietoestel transporteert, moet u alle snoeren loskoppelen.

• Voor het transport van een groot televisietoestel zijn twee of

• Wanneer de televisie met de hand wordt gedragen, dient u deze als v olgt vast te houden. Druk niet tegen het LCD-scherm en het kader rond het scherm.

• Wanneer u het televisietoestel vervoert, mag u dit niet blo otstellen aan schokken of sterke trillingen.

• Als u het televisietoestel naar de reparateur brengt of vervoert, verpakt u het in de oorspronkelijke doos en verpakkingsmaterialen. Omvalpreventie Ventilatie

• Bedek nooit de ventilatie-openingen en steek nooit iets daardoor naar binnen.

• Houd ruimte vrij rond het televisietoestel zoals hierna wordt

• Het wordt aanbevolen de wandmontagesteun van Sony te

ebruiken voor een goede luchtcirculatie. Installatie aan de wand Installatie op de standaard

• Voor een goede ventilatie en om ophoping van vuil en stof te voorkomen: Plaa ts het televisietoestel niet plat op de grond en installeer het niet ondersteboven, achterstevoren of gedraaid.

nstalleer het televisietoestel niet op een plank, kleed, bed of in een kast. Dek he t televisietoestel niet af met een doek, zoals gordijnen, of voorwerpen als kranten enz. 8 mm - 12 mm Schroef (M6) Wandmontagesteun M4 Schroef (niet bijgeleverd) Kabel (niet bijgeleverd) Schroef (niet bijgeleverd) 4 mm - 7 mm 30 cm 10 cm 10 cm 10 cm Houd minimaal deze ruimte vrij rond het toestel. 30 cm 10 cm 10 cm Houd minimaal deze ruimte vrij rond het toestel. 6 cm5

Installeer het televisietoestel niet zoals hierna wordt getoond. Netsnoer Hanteer het netsnoer en het stopcontact als volgt om het risico op brand, elektrische schok of schade en/of letstel te vermijden:

• Gebruik alleen Sony-netsnoeren en geen netsnoeren van

• Gebruik het televisietoestel uitsluitend op een wisselspanning

• Koppel voor alle veiligheid het netsnoer los als u de kabels

nsluit en let erop dat u niet over de kabels struikelt.

• Verwijder het netsnoer uit het stopcontact voordat er

erkzaamheden aan het televisietoestel worden uitgevoerd of het wordt verplaatst.

• Houd het netsnoer uit de buurt van warmtebronnen.

• Verwijder de stekker uit het stopcontact en reinig deze

egelmatig. Indien de stekker wordt bedekt door stof of vocht, kan de isolatie verslechteren, hetgeen brand kan veroorzaken. Opmerkingen

• Gebruik het meegeleverde netsnoer niet voor andere apparatuur.

• Zorg dat het netsnoer niet te veel wordt afgeklemd, gebogen of gedraaid. Hierdoor kunnen de draden worden blootgelegd of doorgesneden.

• Pas het netsnoer niet aan.

• Plaats geen zware voorwerpen op het netsnoer.

• Trek nooit aan het netsnoer zelf als dit wordt losgekoppeld.

• Sluit niet te veel apparaten aan op hetzelfde stopcontact.

• Gebruik geen stopcontact waarbij de stekker slecht contact

aakt. Verboden gebruik Installeer/gebruik het televisietoestel niet op locaties, in omgevingen of situaties die hierna worden weergegeven. Het televisietoestel kan dan slecht gaan functioneren en brand, elektrische schok, schade en/of letsel veroorzaken. Locaties:

• Buiten (in direct zonlicht), aan de kust, op een schip of ander vaartuig, in een voertuig, in medische instellingen, op instabiele locaties, in de buurt van water, regen, vocht of rook. Omgevingen:

• Locaties die heet, vochtig of zeer stoffig zijn; waar insecten kunnen binnendringen; waar het toestel kan worden blootgesteld aan mechanische trillingen, in de buurt van brandbare voorwerpen (kaarsen enz.). Stel het televisietoestel niet bloot aan druppels of spetters en plaats geen met vloeistof gevulde voorwerpen, zoals vazen, op het toestel. Situaties:

• Het gebruik met natte handen, als de kast is verwijderd of met bevestigingen wordt niet aangeraden door de fabrikant. Verwijder de stekker van het televisietoestel uit het stopcontact en ontkoppel de antenne tijdens onweer.

• Installeer de tv zodat deze uitsteekt in een open ruimte . Als een persoon of voorwerp tegen de tv botst, kan dat tot letsel of schade leiden.

• Plaats de tv in een vochtige of stoffige

mgeving of in een kamer met vettige rook of stoom (nabij een kookfornuis of luchtbevochtiger). Dat kan leiden tot brand, elektrische schokken of vervorming.

• Installeer de tv op plaatsen die onderworpen zijn aan extreme

emperaturen, zoals rechtstreeks zonlicht, nabij een radiator of verwarming met ventilator. De tv kan oververhit raken in dergelijke omstandigheden waardoor de kast kan vervormen en/of storingen van de tv kunnen ontstaan.

• Als de tv in de kleedkamer van een

penbare badruimte of hete bron wordt gehangen, kan de tv beschadigd worden door zwavel in de lucht.

• Om de beste beeldkwaliteit te garanderen, mag u het scherm niet blootstellen aan rechtstreekse lichtstralen of zonlicht.

• Vermijd het verplaatsen van de tv van een koude plaats naar een warme plaats. Plotse veranderingen in de kamertemperatuur kunnen condensatie veroorzaken. Dat kan ervoor zorgen dat de beeld- en/of kleurkwaliteit van de tv slecht is. Als dat het geval is, dient u het vocht volledig te laten verdampen voordat u de tv inschakelt. Gebroken glas:

• Gooi niets tegen het televisietoestel. Het schermglas kan breken door de impact en ernstig letsel veroorzaken.

• Als het scherm van het televisietoestel barst, mag u het toestel

as aanraken nadat u de stekker uit het stopcontact hebt getrokken. Anders kan dit een elektrische schok veroorzaken. Wanneer de televisie niet wordt gebruikt

• Als u het televisietoestel een aantal dagen niet gebruikt, dan moet het worden losgekoppeld van de netspanning vanwege milieu- en veiligheidsredenen.

• Als het televisietoestel nog onder spanning staat wanneer het

t is uitgeschakeld, trekt u de stekker uit het stopcontact om het televisietoestel volledig uit te schakelen.

• Bepaalde televisietoestellen kunnen over functies beschikken

arvoor het toestel in de stand-by stand moet blijven om correct te werken. Voor kinderen

• Zorg dat kinderen niet op het televisietoestel klimmen.

• Houd kleine accessoires buiten het bereik van kinderen, zodat

eze niet kunnen worden ingeslikt. In het geval de volgende problemen optreden... Schakel het televisietoestel uit en verwijder onmiddellijk de netstekker uit het stopcontact als een van de volgende problemen optreedt. Vraag uw dealer of Sony-servicecentrum het toestel te laten

akijken door gekwalificeerd servicepersoneel. In het geval:

• het netsnoer is beschadigd.

• het netsnoer niet goed past.

• het televisietoestel is beschadigd omdat het is gevallen, er

egenaan is geslagen of er iets naar is gegooid.

• een vloeibaar of vast voorwerp door de openingen in de kast

erecht is gekomen. Over de temperatuur van de LCD-televisie Wanneer de LCD-televisie langdurig wordt gebruikt, worden de randen van het beeldscherm warm. U kunt daar warmte voelen bij aanraking met de hand. Wand Luchtcirculatie geblokkeerd. Wand6

• Kijk televisie met gedempt licht, omdat televisie kijken in het donker of gedurende een lange periode de ogen extra belast.

• Als u een hoofdtelefoon gebruikt, mag u het volume niet te hoog z etten om gehoorbeschadiging te voorkomen. LCD-scherm

• Hoewel het LCD-scherm is vervaardigd met precisietechnologie en 99,99 % of meer van de pixels werken, kunnen er toch donkere of heldere puntjes (rood, blauw of groen) permanent zichtbaar zijn op het LCD-scherm. Dit is een structureel kenmerk van een LCD-scherm en duidt niet op een defect.

• Druk en kras niet op het scherm en plaats geen voorwerpen op

t televisietoestel. Het beeld kan hierdoor vervormen of het LCD-scherm kan beschadigen.

• Als het televisietoestel op een koude plaats wordt gebruikt, kan

t beeld vlekkerig of donker zijn. Dit wijst niet op een storing. Dit verschijnsel verdwijnt wanneer de temperatuur stijgt.

• Bij langdurige weergave van stilstaande beelden kunnen

pookbeelden optreden. Deze kunnen na enige tijd verdwijnen.

• Het scherm en de kast worden warm als het televisietoestel

ordt gebruikt. Dit duidt niet op een defect.

• Het LCD-scherm bevat een kleine hoeveelheid vloeibare

istallen. Gooi het toestel weg volgens de geldende lokale wetgeving en voorschriften. Schermoppervlak/kast van het televisietoestel behandelen en reinigen Zorg er om veiligheidsredenen voor dat u het netsnoer van het televisietoestel loskoppelt voordat u het reinigt. Neem de volgende voorzorgsmaatregelen in acht om verkleuring

f beschadiging van het materiaal of de coating van het scherm te voorkomen.

• Reinig het schermoppervlak/de kast met een zachte doek om

of te verwijderen. Bevochtig een zachte doek licht met een verdund reinigingsmiddel bij hardnekkige stofvorming.

• Sproei nooit water of schoonmaakmiddelen

echtstreeks op de tv. Dit kan naar de onderzijde van het scherm lopen of op uitwendige onderdelen terechtkomen en de tv binnendringen, waardoor de tv kan beschadigd raken.

• Gebruik geen schuursponsje, alkalisch/ zuur houdend reinigingsmiddel, schuurpoeder of vluchtig oplosmiddel, zoals alcohol, benzeen, thinner of insectenbestrijdingsmiddel. Het gebruik van dergelijke materialen of het langdurig in aanraking komen met rubber- of vinylmaterialen kan beschadiging van het schermoppervlak en het materiaal van de kast tot gevolg hebben.

• Raak de televisie niet aan als aan uw hand chemische stoffen zitt en, zoals handcrème of zonnebrandcrème.

• Het wordt aanbevolen de ventilatie-openingen regelmatig met de st ofzuiger te reinigen om een goede ventilatie te handhaven.

• Als u de hoek van het televisietoestel aanpast, moet u het

oestel langzaam verplaatsen om te voorkomen dat het televisietoestel van de standaard schiet. Optionele apparatuur

• Plaats optionele onderdelen of apparatuur die elektromagnetische straling uitzendt op een afstand van het televisietoestel. Anders kan beeldvervorming en/of ruis optreden.

• Dit toestel is getest en compatibel bevonden met de limieten verm eld in de EMC-richtlijn voor het gebruiken van een verbindingssignaalkabel korter dan 3 meter.

• Dit apparaat is getest en voldoet in combinatie met een RF- kabel korter dan 30 meter aan de voorschriften die gesteld zijn in de EMC-richtlijn voor aansluiting via ether/satelliet/CATV. Aanbeveling voor de F-stekker De binnenste kabel mag maximaal 1,5 mm uit het aansluitingsdeel steken. Draadloze functie van het toestel

• Gebruik het apparaat niet in de buurt van medisch apparatuur (pacemaker, enz.), aangezien dit tot een defect van het medisch apparaat kan leiden.

• De signalen die dit toestel verzendt/ontvangt zijn gecodeerd,

aar toch dient u voorzichtig te zijn met onrechtmatige interceptie. Wij kunnen niet verantwoordelijk worden gesteld voor mogelijke problemen ten gevolge hiervan.

• Dit apparaat moet worden opgesteld en bediend met ina chtneming van een tussenruimte van 20 cm of meer tussen de antenne van dit apparaat en iemands lichaam. Waarschuwing bij gebruik van de afstandsbediening

• Let op de + en de - bij het plaatsen van de batterijen.

• Combineer geen verschillende typen batterijen, of oude en nieu we batterijen.

• Gooi oude batterijen niet gewoon weg, maar lev er ze in. In bepaalde regio’s kan het verwerken van batterijen aan regels zijn gebonden. Neem hiervoor contact op met de lokale autoriteiten.

• Hanteer de afstandsbediening met zorg. Laat de

standsbediening niet vallen, ga er niet op staan en mors er geen vloeistof op.

• Plaats de afstandsbediening niet in de buurt van een

armtebron, op een plek in direct zonlicht of in een vochtige ruimte. Wegwerpen van het televisietoestel Verwijdering van oude elektrische en elektronische apparaten (van toepassing in de Europese Unie en andere landen met gescheiden inzamelingssystemen) Dit symbool op het product of op de verpakking wijst erop dat het product niet als huishoudelijk afval mag worden behandeld. Het moet echter naar een inzamelingspunt worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwerkt, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zijn gekoppeld aan verkeerde afvalbehandeling. Het recycleren van materialen draagt bij aan het behoud van natuurlijke bronnen. Voor meer details in verband met het recyclen van dit product, kunt u contact opnemen met de gemeentelijke instanties, de organisatie belast met de verwijdering van huishoudelijk afval of de winkel waar u het product hebt gekocht. Voorzorgsmaatregelen Max. 1,5 mm (Referentieafbeelding van de F-stekker) Max. 7 mm7

Verwijdering van oude batterijen (van toepassing in de Europese Unie en andere landen met gescheiden- inzamelingssystemen) Dit symbool op de batterij of op de verpakking wijst erop dat de batterij van dit product niet als huishoudelijk afval mag worden behandeld. Op sommige batterijen kan dit symbool worden gebruikt in combinatie met een chemisch symbool. Het chemisch symbool voor lood (Pb) wordt toegevoegd wanneer de batterij meer dan 0,004 % lood bevat. Door deze batterijen op juiste wijze af te voeren, vermijdt u mogelijke negatieve gevolgen voor mens en milieu die zijn gekoppeld aan verkeerde afvalbehandeling van de batterij. Het recyclen van materialen draagt bij aan het behoud van natuurlijke bronnen. In het geval dat de producten om redenen van veiligheid, prestaties dan wel in verband met data-integriteit een permanente verbinding met een ingebouwde batterij vereisen, mag deze batterij enkel door gekwalificeerd servicepersoneel worden vervangen. Om ervoor te zorgen dat de batterij op een juiste wijze zal worden behandeld, dient u dit product aan het eind van zijn levenscyclus in te leveren bij het juiste inzamelingspunt voor het recyclen van elektrisch en elektronisch materiaal. Voor alle andere batterijen verwijzen we u naar het hoofdstuk over het veilig verwijderen van batterijen. Lever de batterijen in bij het juiste inzamelingspunt voor het recyclen van batterijen. Voor meer informatie over het recyclen van de batterij kunt u contact opnemen met de gemeentelijke instanties, de organisatie belast met de verwijdering van huishoudelijk afval of de winkel waar u het product of batterij hebt gekocht.8

Onderdelen en bedieningselementen (Aan/uit) / + / – Wanneer de televisie uitgeschakeld is:Druk op om de televisie in te schakelen.Wanneer de televisie ingeschakeld is:Houd ingedrukt om uit te schakelen.Druk herhaaldelijk op om de functie te wijzigen en druk dan op de + of – knop om:• Het volume aanpassen.• De zender selecteren.• De ingangsbron van de televisie selecteren. Afstandsbedieningssensor*

/ Verlichtingsled De verlichtingsled licht op of knippert afhankelijk van de status van de televisie.Zie de Helpgids voor meer informatie. Ingebouwde microfoon*

Gebruik de handsfree ingebouwde microfoon voor zoeken met spraakopdrachten. Om de ingebouwde microfoon in te schakelen drukt u op HOME en selecteert u vervolgens [Instellingen] [Google]. Ledlampje van ingebouwde microfoon Het ledlampje van de ingebouwde microfoon licht op in amber wanneer de ingebouwde microfoon ingeschakeld is. Het ledlampje van de ingebouwde microfoon kan uitgeschakeld worden.* *1 Plaats niets in de buurt van de sensor.*2 De ingebouwde microfoon is beschikbaar wanneer de software geüpdatet is. Ga naar de ondersteuningswebsite van Sony (zie informatie op de achterzijde) voor de recentste informatie. Voor Zoeken met spraakopdrachten is een internetverbinding nodig. Zoeken met spraakopdrachten met de ingebouwde microfoon is slechts in bepaalde regio's/landen/talen beschikbaar. Het stroomverbruik in stand-by stijgt omdat de ingebouwde microfoon altijd luistert wanneer de functie Zoeken met spraakopdrachten met de ingebouwde microfoon geactiveerd is.*3 Raadpleeg de Helpgids online voor meer informatie (pagina 2). Bedieningselementen en aanduidingen

De afstandsbediening gebruiken / (Ingangsselectie/Tekst vasthouden) In de televisiestand: De ingangsbron weergeven en selecteren.In de teletekststand: De huidige pagina aanhouden. (tv-stand-by) Hiermee kunt u de televisie in of uitschakelen (stand-bystand). DIGITAL/ANALOG Hiermee kunt u schakelen tussen de digitale en de analoge modus. TV/RADIO Hiermee kunt u schakelen tussen TV- of RADIO-uitzendingen. Beschrijving van de onderdelen van de afstandsbediening De vorm van de afstandsbediening, locatie, beschikbaarheid en functie van de toetsen van de afstandsbediening kunnen verschillen afhankelijk van uw regio/land/tv-model. MIC (Microfoon)Gebruik Zoeken met spraakopdrachten*. (bv. verschillende types inhoud zoeken aan de hand van spraakopdrachten).EXT.BOX MENUGeef het menu weer van het aangesloten externe Set Top Box (kabel-/satelliet-Set Top Box).• Sluit de IR Blaster aan en stel deze in (pagina 12) voor modellen met een IR Blaster.• Het menu van de externe Set Top Box kan bij sommige apparaten die HDMI CEC ondersteunen, worden weergegeven als de IR Blaster niet is bijgeleverd/aangesloten. //// (navigatie pijltjesknop)Menu voor navigatie en selectie op het scherm. Hiermee kunt u overschakelen naar een televisiekanaal of -ingang en de tv-menubalk weergeven.* Voor Zoeken met spraakopdrachten is een internetverbinding nodig.10

EXIT Hiermee kunt u terugkeren naar het vorige scherm of het menu verlaten. Wanneer er een service voor interactieve toepassing beschikbaar is, drukt u op deze knop om de service te verlaten. Cijfertoetsen / (Info/Tekst tonen) Hiermee kunt u informatie weergeven. (Teletekst) Hiermee kunt u tekstinformatie weergeven. Google Play Hiermee kunt u de "Google Play"- onlinedienst openen. NETFLIX (Beperkt tot bepaalde regio's/ landen/tv-modellen) Hiermee kunt u de "NETFLIX"-onlinedienst openen. Kleurtoetsen Hiermee kunt u de op dat moment geldende functie uitvoeren. ACTION MENU Hiermee kunt u een lijst met contextuele functies weergeven. GUIDE/ Hiermee kunt u de digitale programmagids weergeven. APPS Toegang tot diverse diensten en toepassingen. BACK/ Hiermee kunt u terugkeren naar het vorige scherm. HOME Hiermee kunt u het startmenu van de televisie weergeven. +/– (Volume) Hiermee kunt u het volume regelen. (Overschakelen) Hiermee kunt u schakelen tussen twee zenders of ingangen. De televisie schakelt tussen de huidige zender of ingang en de vorige zender of ingang die geselecteerd was. (geluidsonderdrukking) Hiermee kunt u het geluid dempen. Druk nogmaals om het geluid te herstellen. Tip

• U kunt de toegankelijkheid aan- of uitzetten door op te drukken en ingedrukt te houden. PROG +/–// In de televisiestand: De zender selecteren. In de teletekststand: De volgende () of vorige () pagina selecteren. AUDIO Hiermee kunt u de taal wijzigen van het programma dat momenteel wordt bekeken.

Hiermee kunt u inhoud op de televisie en op aangesloten BRAVIA Sync-compatibele apparaten bedienen. (Ondertiteling instellen) Hiermee kunt u ondertitels in- of uitschakelen (wanneer deze functie beschikbaar is). HELP Hiermee kunt u het helpmenu openen. De helpgids kan van hieruit worden geopend. REC Hiermee kunt u het huidige programma opnemen met de USB HDD-opnamefunctie. TITLE LIST Hiermee kunt u de titellijst weergeven.11

Aansluitschema Zie de Helpgids voor meer informatie over aansluitingen, door HELP in te drukken op de afstandsbediening. Kabel/ antenne/ Extern aansluitkastje Router Satelliet Audiosysteem met ARC/ HDMI- apparaat Digitale camera/ Camcorder/USB- opslagmedium Hoofdtelefoon < 14 mm IR Blaster HDMI- apparaat HDMI-apparaat Videorecorder/ gameconsole/dvd-speler/ camcorder/settopbox*

< 14 mm Voorwaardelijke toegangsmodule (CAM) Digitale camera/ Camcorder/ USB- opslagmedium/ USB HDD- apparaat HDMI- apparaat Audio Systeem met optische audio- ingang12

• Biedt u toegang tot betaaltelevisieservices. Raadpleeg de gebruikershandleiding die bij uw CAM werd geleverd voor meer informatie.

• Plaats de smartcard niet rechtstreeks in de

M-sleuf van de televisie. U moet deze plaatsen in de Conditional Access Module die u hebt gekregen van uw erkende verdeler.

• CAM wordt niet in alle landen/regio's onde rsteund. Doe navraag bij uw erkende verdeler.

• Er kan een CAM-melding verschijnen als u overschakelt naar een digitaal programma nadat u internetvideo gebruikt hebt. / AV IN

• Gebruik voor een Composite-aansluiting een analoge verlengkabel (niet bijgeleverd).

• Ondersteunt alleen een 3-polige stereo mini-aansluiting.

• U kunt het geluid gelijktijdig weergeven via de luidsprekers van uw tv en uw hoofdtelefoon. IR BLASTER*

• Gebruik de Sony-afstandsbediening om het externe Set Top Box (kabel-/ satelliet- Set Top Box) te bedienen. Sluit de kabel van de IR Blaster*

aan op de IR Blaster- poort op uw televisie. Plaats het andere uiteinde zoals hieronder afgebeeld.

• Druk voor het uitvoeren van de IR Blaster- instelling op HOME en selecteer [Instellingen] [Externe ingangen] [IR Blaster instellen].

• Als u hierop een groot USB-apparaat aansluit, kan dit andere aangesloten apparaten hinderen.

• Sluit grote USB-apparaten aan op de USB 1-aansluiting.

• Sluit een USB HDD-apparaat aan op de USB 3-poort (blauw). HDMI IN 1/2/3/4

• Met de HDMI-interface kunnen digitale video en audio over een enkele kabel worden verzonden.

• Als u wilt genieten van kwalitatief hoogwaardig geluid op 4K 50p/60p, sluit dan een kwalitatief hoogwaardige HDMI- kabel voor hoge snelheden aan en zet de [Indeling HDMI-signaal] op [Verbeterde indeling]. Zet deze instelling afzonderlijk voor elke HDMI IN-aansluiting die aangesloten is. Zie de "Specificaties" in deze handleiding (pagina 20-21) voor details over de ondersteunde formaten. 3,5 mm

• HDMI IN 3 ARC (Audio Return Channel) Sluit uw audiosysteem aan op de HDMI IN

om de audio van de televisie naar het audiosysteem te sturen. Een audiosysteem dat HDMI ARC ondersteunt, kan via dezelfde HDMI-kabel video naar de televisie sturen en audio van de televisie ontvangen. Als uw audiosysteem geen HDMI ARC ondersteunt, is een extra aansluiting met DIGITAL AUDIO OUT (OPTICAL) nodig. (RF-ingang), (satellietingang)

• Aansluitingen voor terrestrische, kabel- en satelliettelevisie. Stappen voor aansluiting: SUB. MAIN Antenne

• Voor SUB.-aansluiting, alleen aansluiten als u een dubbele tunerstand gebruikt m.u.v. de Single Cable Distribution EN50494. *1 Gebruik voor een extern apparaat dat alleen SCART AV OUT heeft, een SCART-RCA-adapter en een analoge verlengkabel. *2 Beperkt tot bepaalde regio's/landen/tv-modellen.14

De televisie op de wand installeren De gebruiksaanwijzing van deze televisie geeft alleen de stappen voor installatie van de televisie voor wandmontage, voordat deze op de wand wordt gemonteerd. Voor klanten: Om redenen van productbescherming en veiligheid adviseert Sony ten stelligste dat de installatie van uw televisie wordt uitgevoerd door een Sony-verkoper of door een erkende aannemer. Probeer de televisie niet zelf te installeren. Voor Sony-verkopers en aannemers: Schenk voldoende aandacht aan de veiligheid tijdens de installatie, het periodiek onderhoud en het onderzoek van dit product. Gebruik de Wandmontagesteun SU-WL450 (niet bijgeleverd) (alleen KD-65ZF9) om de televisie aan een wand te monteren. Bij het installeren van de wandmontagesteun raadpleegt u ook de gebruiksaanwijzing en de installatiegids die bij de wandmontagesteun zijn geleverd. Opmerkingen

• Bewaar de uitgedraaide schroeven op een veilige plaats en zorg ervoor dat kinderen er niet bij kunnen komen. Zie voor instructies over montage van de wandmontagesteun de installatie-informatie (wandmontagesteun) op de productpagina van uw televisiemodel. www.sony.eu/support/ Alleen KD-65ZF9 1 Verwijder de afdekkingen van de standaard en aansluitingen. De optionele Wandmontagesteun gebruiken Voldoende ervaring is vereist om dit product te installeren, met name om te bepalen of de wand het gewicht van de televisie kan dragen. Vertrouw de bevestiging van dit product op de wand toe aan Sony-verkopers of erkende aannemers en schenk voldoende aandacht aan de veiligheid tijdens de installatie. Sony is niet aansprakelijk voor schade of letsels als gevolg van onjuist handelen of onjuiste installatie.

2 Verwijder de schroeven aan de achterzijde van de televisie. 3 Bevestig de wandmontagebevestiging (bijgeleverd bij de televisie) aan de achterkant van de televisie (zodat deze parallel met de wand hangt). Opmerkingen

• Bij gebruik van een elektrische schroevendraaier moet het moment op ongeveer 1,5 N∙m {15 kgf∙cm} worden ingesteld.• Zorg ervoor dat de wandmontagebevestiging goed vastgemaakt is. Gebruik altijd een schroevendraaier met platte kop om de wandmontagebevestiging vast te maken. Als u een ander type gebruikt, is het mogelijk dat u de wandmontagebevestiging te hard aanspant en dat de televisie beschadigd raakt.

Uw televisie kan worden bevestigd op een Wandmontagesteun (niet bijgeleverd). Maak de televisie klaar voor de Wandmontagesteun voor u de kabelverbindingen tot stand brengt. Om het toestel te beschermen en om veiligheidsredenen raadt Sony u met klem aan de televisie aan een muur te laten bevestigen door een erkende installateur. Probeer dit niet zelf te doen.• Volg de instructiegids die bij de Wandmontagesteun voor uw model geleverd is. Er is voldoende ervaring vereist om deze televisie te installeren, met name om te bepalen of de wand het gewicht van de televisie kan dragen.

• Bewaar de ongebruikte schroeven en de tafelstandaard op een veilige plaats voor het geval u de tafelstandaard opnieuw wilt bevestigen. Houd de schroeven op een veilige afstand van kleine kinderen. 1 Verwijder de afdekkingen van de standaard en aansluitingen. 2 Verwijder de schroeven aan de achterzijde van de televisie. Alleen KD-75ZF9

3 Bevestig de wandmontagebevestiging (bijgeleverd bij de televisie) aan de achterkant van de televisie (zodat deze parallel met de wand hangt). 4 Bevestig de Wandmontagesteun (niet bijgeleverd) met de schroeven (niet bijgeleverd). Opmerkingen

• Bij gebruik van een elektrische schroevendraaier moet het moment op ongeveer 1,5 N∙m {15 kgf∙cm} worden ingesteld.• Zorg ervoor dat de wandmontagebevestiging goed vastgemaakt is. Gebruik altijd een schroevendraaier met platte kop om de wandmontagebevestiging vast te maken. Als u een ander type gebruikt, is het mogelijk dat u de wandmontagebevestiging te hard aanspant en dat de televisie beschadigd raakt.

1,5 N∙m {15 kgf∙cm} Wandmontagesteun (niet bijgeleverd)Schroef (niet bijgeleverd)18

5 Maak de tafelstandaard los van de televisie.19

Problemen oplossen Voer de volgende stappen uit bij het oplossen van algemene problemen zoals: zwart scherm, geen geluid, bevroren beeld, televisie reageert niet of geen verbinding met netwerk. 1 Herstart de televisie door de aan/uit-knop op de afstandsbediening in te drukken tot een bericht verschijnt. De televisie zal herstarten. Als de televisie niet herstelt, koppel dan het netsnoer van de televisie gedurende twee minuten los en sluit het dan opnieuw aan. 2 Zie het Helpmenu door HELP in te drukken op de afstandsbediening. 3 Sluit de televisie aan op het internet en voer een software-update uit. Sony adviseert u om de software van uw tv up to date te houden. Software-updates zorgen voor nieuwe functies en betere prestaties. 4 Bezoek de Sony Support-website (zie informatie op achterzijde). Wanneer u de stekker van de televisie in het stopcontact steekt, kan de televisie mogelijk gedurende enige tijd niet worden ingeschakeld, zelfs als u op de aan/uit-knop op de afstandsbediening of op de televisie drukt. Het duurt enige tijd om het systeem te initialiseren. Wacht ongeveer een minuut en probeer het daarna opnieuw. Problemen en oplossingen Als de verlichtingsled rood knippert. Tel hoeveel keer het lampje knippert (intervaltijd is drie seconden). Reset de televisie door het netsnoer gedurende wee minuten los te koppelen en de televisie vervolgens in te schakelen. Als het probleem zich nog steeds voordoet, neem n contact op met de dealer of het Sony-servicecentrum en vermeld hoe vaak de verlichtingsled knippert. Werking via ether/kabel is niet beschikbaar. Controleer de aansluiting van antenne/kabel en de instellingen van de versterker. Selecteer werking via ether/kabel door te drukken op DIGITAL/ANALOG op de afstandsbediening. Druk op TV en druk dan op DIGITAL/ANALOG als de omroep niet wordt weergegeven. Het signaal via de ether kan worden onderdrukt als er dichtbij een sterk signaal wordt uitgezonden. Stel [LNA (CH ---)] in op [Uit], in de digitale afstemmingsinstellingen. Probeer een nieuwe zoekopdracht nadat u bent verhuisd of nieuwe diensten probeert te ontvangen, door [Digitale afstemming] te kiezen. Werking via satelliet is niet beschikbaar. Controleer de aansluiting van de satellietkabel. Als het bericht [Geen signaal. LNB opverbelasting detectie…] wordt weergegeven, moet het netsnoer losgekoppeld worden. Controleer dan of de satellietkabel niet is beschadigd en de lijn van het satellietsignaal niet kortgesloten is in de connector. De afstandsbediening werkt niet. Vervang de batterijen. De EXT.BOX MENU -toets op de afstandsbediening werkt niet. Sluit de IR Blaster aan en stel deze in (alleen voor modellen met bijgeleverde IR Blaster) (pagina 12). Sluit een apparaat aan dat HDMI CEC ondersteunt (behalve modellen met bijgeleverde IR Blaster) en schakel over naar deze invoer. U bent het wachtwoord voor uitzendingen met kinderslot vergeten. Voer 9999 in voor de pincode en kies [Wijzig PIN-code]. De ruimte rond de tv wordt warm. Als de tv langdurig wordt gebruikt, wordt de ruimte rond de tv warm. U kunt daar warmte voelen bij aanraking met de hand.20

Specificaties Systeem Beeldschermsysteem LCD-scherm (Liquid Crystal Display), LED-achtergrondverlichting Televisiesysteem Afhankelijk van uw land/regioselectie/ televisiemodel Analoog: B/G, D/K, I Digitaal: DVB-T/DVB-C DVB-T2* Satelliet*: DVB-S/DVB-S2 Kleurensysteem PAL/SECAM/NTSC3.58 (alleen video)/NTSC4.43 (alleen video) Beschikbare kanalen Afhankelijk van uw land/regioselectie/ televisiemodel Analoog: UHF/VHF/kabel Digitaal: UHF/VHF/Kabel Satelliet*: IF-frequentie 950-2.150 MHz Geluidsuitgang 10 W + 10 W Draadloze technologie Protocol IEEE802.11ac/a/b/g/n (IEEE802.11ac is mogelijk niet beschikbaar afh ankelijk van uw land/regio.) Bluetooth versie 4.2 Frequentieband(en) RMF-TX220E Softwareversie Televisie: PKG_.____.____EUA Druk op HEL P op de afstandsbediening om de softwareversie te zien. Afstandsbediening: _._.__._

Druk op HOME en selecteer dan [Instellingen] [Spraakgestuurde afstandsbediening] [Softwareversie]. Alle updates in de toekomst van software/ firmw are voor deze apparatuur/accessoires/ onderdelen zullen nooit tot gevolg hebben dat deze niet meer voldoet aan Richtlijn 2014/53/EU.

• Niet alle tv-sets zijn uitgerust met DVB-T2- of DVB-S/ S2-technologie of hebben een satellietantenneaansluiting. Ingangen/uitgangen Antenne/kabel 75 ohm externe aansluiting voor VHF/UHF Satellietantenne Vrouwelijke F-aansluiting, 75 ohm. DiSEqC 1.0, LNB 13 V/18 V & 22 kHz-toon, Dis tributie van één kabel EN50494. / AV IN A/V-ingang (miniaansluiting) HDMI IN 1/2/3/4 (ondersteunt 4K-resolutie, Voldoet aan HDCP 2.3) Video: 4096 × 2160p (50, 60 Hz)*

dus* Voor meer informatie zie de helpgids. Behalve eARC-modus 5,1-kanaals lineaire PCM: 32/44,1/48/88,2/96/

• eARC is beschikbaar wanneer de software geüpdatet is. Bezoek de Sony Support-website (zie informatie op achterzijde) voor de recentste informatie. eARC-modus is actief wanneer [eARC-modus] op [Auto] en [Speakers] op [Audiosysteem] staat en eARC-compatibel audiosysteem is aangesloten. Draadloos LAN (IEEE802.11ac/a/b/g/n) Frequentiebereik Uitgangsvermogen

Bluetooth Frequentiebereik Uitgangsvermogen

requentiebereik Uitgangsvermogen

• eARC is beschikbaar wanneer de software geüpdatet is. Bezoek de Sony Support-website (zie informatie op achterzijde) voor de recentste informatie. eARC-modus is actief wanneer [eARC-modus] op [Auto] en [Speakers] op [Audiosysteem] staat en eARC-compatibel audiosysteem is aangesloten. DIGITAL AUDIO OUT (OPTICAL) Digitale optische aansluiting (tweekanaals lineaire PCM: 48 kHz 16 bits, Dolby Digital, DTS) (Stereo ministekker) Hoofdtelefoon 1, 2, 3 (HDD REC)*

Poort USB-apparaat. ( 3 USB HDD-apparaat voor REC-functie) USB-poort 1 en 2 bieden ondersteuning voor High

peed USB (USB 2.0) USB-poort 3 biedt ondersteuning voor Super

eed USB (USB 3.1 Gen 1) CAM-sleuf (Conditional Access Module) LAN 10BASE-T/100BASE-TX-stekker (Afhankelijk van de besturingsomgeving van het netwerk kan de verbindingssnelheid variëren. De communicatiesnelheid en -kwaliteit van 10BASE-T/100BASE-TX worden niet gegarandeerd

Kabelingang voor de IR Blaster (miniaansluiting) Andere Optionele accessoires Wandmontagesteun: SU-WL450 (alleen KD- 65ZF9) Bedrijfstemperatuur 0 ºC – 40 ºC Bedrijfsvochtigheid 10 % – 80 % relatieve luchtvochtigheid (zonder condensatie) Voeding, productfiche en overige Stroomvereisten 220 V – 240 V AC, 50 Hz Energie-efficiëntieklasse KD-75ZF9: B KD-65ZF9: A Schermgrootte (diagonaal gemeten) (Ong.) KD-75ZF9: 189,3 cm / 75 inch KD-65ZF9: 163,9 cm / 65 inch Vermogensverbruik In [Standaard]-stand KD-75ZF9: 235 W KD-65ZF9: 162 W In [Levendig]-stand KD-75ZF9: 416 W KD-65ZF9: 301 W Gemiddeld jaarlijks energieverbruik*

0,50 W (27 W in de stand voor bijwerken van de software/EPG) Beeldschermresolutie

3.840 punten (horizontaal) × 2.160 lijnen

(verticaal) Uitvoervermogen USB 1/2 5 V , 500 mA MAX USB 3 5 V , 900 mA MAX Afmetingen (Ong.) (b × h × d) met tafelstandaard KD-75ZF9: 167,6 × 103,9 × 39,9 cm KD-65ZF9: 145,3 × 90,6 × 31,4 cm zonder tafelstandaard KD-75ZF9: 167,6 × 96,3 × 6,7 cm KD-65ZF9: 145,3 × 83,7 × 6,7 cm Gewicht (Ong.) met tafelstandaard KD-75ZF9: 40,1 kg KD-65ZF9: 29,5 kg zonder tafelstandaard KD-75ZF9: 38,5 kg KD-65ZF9: 28,2 kg *1 Beperkt tot bepaalde regio's/landen/tv- modellen. *2 Energieverbruik per jaar, gebaseerd op het vermogensverbruik van de televisie die 365 dagen werkt gedurende 4 uur per dag. Het eigenlijke energieverbruik zal afhangen van de manier waarop de televisie wordt gebruikt. *3 Het gespecificeerde stand-by vermogen wordt bereikt als de televisie de benodigde interne processen heeft voltooid. *4 Het stroomverbruik tijdens stand-by neemt toe als uw televisie aangesloten is op het netwerk. Opmerkingen

• De beschikbaarheid van optionele accessoires is afhankelijk van uw land/regio/tv-model/voorraad.

• Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.22

Opmerkingen betreffende de digitale televisiefunctie

• Digitale televisie (DVB, ether, satelliet en kabel), interactieve diensten en netwerkfuncties zijn wellicht niet in alle landen of gebieden beschikbaar. Sommige functies kunnen niet zijn ingeschakeld of werken wellicht niet goed bij bepaalde aanbieders en netwerkomgevingen. Bepaalde aanbieders van televisiediensten kunnen voor hun service kosten in rekening brengen.

• Deze televisie ondersteunt digitale

itzendingen met gebruik van MPEG-2, H.264/MPEG-4 AVC en H.265/HEVC codecs, maar ondersteuning van alle bedienings-/onderhoudssignalen die in de loop der tijd kunnen wijzigen, kan niet worden gegarandeerd. Informatie over handelsmerken

• De begrippen HDMI, HDMI High-Definition Multimedia Interface en het HDMI-logo zijn handelsmerken of geregistreerde handelsmerken van HDMI Licensing Administrator, Inc. in de Verenigde Staten en andere landen.

• Geproduceerd onder licentie van Dolby Labor atories. Dolby, Dolby Audio, Dolby Vision en het dubbele-D-symbool zijn handelsmerken van Dolby Laboratories.

• "BRAVIA", en BRAVIA Sync zijn handelsmerken of geregistreerde merken

• Gracenote, het Gracenote-logo en -

ogotype, en het logo "Powered by Gracenote" zijn geregistreerde handelsmerken of handelsmerken van Gracenote, Inc in de Verenigde Staten en/ of in andere landen.

hromecast built-in, YouTube en andere hieraan gerelateerde merken en logo's zijn handelsmerken van Google LLC.

• Wi-Fi®, Wi-Fi Alliance® e n Wi-Fi Direct® zijn gedeponeerde handelsmerken van Wi-Fi Alliance.

• Wi-Fi Protected Setup™ is een

• Het Wi-Fi CERTIFIED™-logo is een

• Raadpleeg http://patents.dts .com voor meer informatie over DTS-patenten. Gefabriceerd onder licentie van DTS, Inc. DTS, het overeenkomstige symbool en DTS

ecombineerd met het overeenkomstige symbool zijn gedeponeerde handelsmerken, en DTS Digital Surround is een handelsmerk van DTS, Inc. © DTS, Inc. Alle rechten voorbehouden.

• Het Bluetooth® woordmerk en logo's zijn

deponeerde handelsmerken van Bluetooth SIG, Inc. en het gebruik van deze merken door Sony Corporation gebeurt onder licentie. Andere handelsmerken en handelsnamen zijn het eigendom van hun respectieve eigenaars.

• Netflix is een gedeponeerd handelsmerk van Netflix, Inc.

• DiSEqC™ is een handelsmerk van EUTELS AT. Deze tv biedt ondersteuning voor DiSEqC 1.0. Deze tv is niet geschikt voor het aansturen van gemotoriseerde antennes.

• TUXERA is een gedeponeerd handelsmerk

• Het USB-IF SuperSpeed USB-drietandlogo

een gedeponeerd handelsmerk van USB Implementers Forum, Inc.

• Alle andere handelsmerken zijn eigendom van de betreffende eigenaren.2
