Big Easy - Oven CHAR BROIL - Gratis gebruiksaanwijzing en handleiding

Producttype	Roker, brander en gasgrill
Merk	CHAR BROIL
Model	Big Easy
Voeding	Butaan- of propaangas
Nominaal totaalvermogen	5,3 kW (386 g/u)
Gascategorie	I3+(28-30/37), I3B/P(30), I3B/P(50)
Gasdruk (butaan)	28-30 mbar
Gasdruk (propaan)	37 mbar
Afmetingen hoofdinjector	1,10 mm (butaan/propaan)
Gebruik	Alleen buitenshuis, goed geventileerde ruimte
Veiligheidsafstand	Minstens 1 m van muren, 3 m van brandbare materialen
Kooktypes	Grillen, roken, braden
Vetopvang	Ja, na elk gebruik legen
Deksel	Ja, nooit aansteken met gesloten deksel
Ontsteking	Geïntegreerde ontsteker (vonk) of lucifer
Gasfles	Maximale diameter 320 mm, maximale hoogte 600 mm
Regelaar	Gecertificeerd EN12864 of EN16129, max. debiet 1,5 kg/u
Gasslang	Maximale lengte 1,5 m (1,2 m voor Finland), EN-gecertificeerd
Reiniging brander	Metalen borstel, stijve draad of perslucht
Reiniging oppervlakken	Mild reinigingsmiddel, warm water, vermijd schuurmiddelen op plastic
Opslag	Buiten als fles aangesloten, binnen alleen als fles verwijderd
Bestemmingslanden	BE, CZ, FR, GB, IT, SK, DK, FI, IS, NO, NL, SE, AT, CH, DE, LU
Handleiding beschikbaar in	Frans, Engels, Duits, etc. (PDF-download)

Veelgestelde vragen - Big Easy CHAR BROIL

Hoe steek ik de Big Easy aan?

Open het deksel, open het gas op de fles, druk op de regelknop terwijl u deze naar de stand Ontsteking draait, draai vervolgens snel de ontstekingsknop. Als er na 5 seconden geen ontsteking is, sluit het gas, wacht 5 minuten en probeer opnieuw of gebruik een lucifer.

Wat te doen als ik gas ruik?

Sluit onmiddellijk het gas op het apparaat en de fles. Doof zichtbare vlammen. Open het deksel. Als de geur aanhoudt, ga weg en bel de brandweer of uw gasleverancier.

Waar kan ik dit apparaat gebruiken?

Alleen buitenshuis, in een goed geventileerde ruimte. Nooit gebruiken in een garage, serre, overdekt terras of onder een overkapping.

Hoe reinig ik de brander?

Sluit het gas, verwijder de mand en de kookkamer. Borstel de buitenkant van de brander, reinig de openingen met een stijve draad. Demonteer indien nodig en reinig de binnenkant met een flessenborstel of perslucht.

Kan ik houtskool gebruiken?

Nee, dit apparaat werkt alleen op gas. Gebruik geen houtskool of keramische briketten.

Hoe voer ik een lektest uit?

Sluit alle knoppen, sluit de regelaar aan op de fles, open het gas. Met een zeepoplossing (50% water, 50% zeep) aanbrengen op de aansluitingen. Als er bellen verschijnen, is er een lek. Sluit het gas en draai de verbindingen vast.

Wat te doen bij een vetbrand?

Sluit het deksel niet (de roosters zijn geventileerd). Gebruik geen water. Sluit de knoppen en de gasfles. Laat het vuur doven. Reinig regelmatig om vetbranden te voorkomen.

Welke gasfles gebruiken?

Een butaan- of propaanfles met een maximale diameter van 320 mm en een maximale hoogte van 600 mm. Gebruik een gecertificeerde regelaar EN12864 of EN16129 die geschikt is voor uw land.

Hoe bewaar ik het apparaat?

Reinig de roosters. Bewaar op een droge plaats. Als er een fles is aangesloten, bewaar dan buiten. Voor opslag binnenshuis moet de fles gesloten, losgekoppeld en uit het apparaat verwijderd zijn.

Kan ik het apparaat aanpassen?

Nee, aanpassingen zijn ten strengste verboden. Demonteer geen injectoren of verzegelde onderdelen. Neem contact op met uw verkoper voor defecte onderdelen.

GEBRUIKSAANWIJZING Big Easy CHAR BROIL

LU BE NL Gebruiksinstructies, 18-21

Laat deze handleiding bij de consument achter.

CONSUMENT:

Bewaar deze handleiding voor toekomstig gebruik.

Vragen:

Indien u vragen heeft gedurende de montage of het gebruik van dit apparaat, neem dan contact op met uw plaatselijke dealer.

GEVAAR

Indien u gas ruikt:

1. Draai de gaskraan dicht.
2. Doof open vuur.

3. Open de deksel.

4. Als de stank aanhoudt, blijf op afstand van het apparaat en bel onmiddellijk uw gasleverancier of de plaatselijke brandweer.

WAARSCHUWING

1. Sla geen benzine of licht ontvlambare vloeistoffen in de buurt van dit of enig ander apparaat op.
   2.Een niet aangesloten gasfles mag nooit in de buurt van dit of enig ander apparaat opgeslagen worden.

WAARSCHUWING

• Lees zorgvuldig en volg alle veiligheidsinstructies, montage handleiding en gebruiks- en onderhoudsinstructies op voordat u begint met monteren en koken.
• Sommige onderdelen kunnen scherpe randen hebben. Het gebruik van beschermende handschoenen wordt aanbevolen.

Vetbrand

• Een vetbrand uitmaken door de deksel te sluiten in niet mogelijk. Om redenen van veiligheid zijn de grillen goed geventileerd.
• Vermijd gebruik van water in geval van een vetbrand, aangezien dit kan leiden tot persoonlijk letsel.
• Indien het apparaat niet regelmatig wordt schoongemaakt, kan een vetbrand ontstaan dat het product kan beschadigen. Let erop in geval van voorverhitten of verbranden van voedselresten dat geen vetbrand kan ontstaan. Volg de Algemene Reingingsinstructies en Instructies voor het Reinigen van de Branders op om zo vetbrand te voorkomen.
• De beste manier om vetbrand te voorkomen is het regelmatig reinigen van het apparaat.

WAARSCHUWING

Voor Veilig Gebruik van Uw apparaat en om Ernstig Letsel te Voorkomen:

- ALLEEN BUITEN TE GEBRUIKEN. GEBRUIK NOOIT BINNENSHUIS.

- Lees de instructies zorgvuldig voordat u het apparaat in gebruik neemt. Volg altijd de onderstaande instructies op.

• Verplaats het apparaat nooit tijdens gebruik.
• Toegankelijke onderdelen kunnen erg warm worden. Houd jonge kinderen uit de buurt. Laat kinderen nooit het apparaat bedienen of in de omgeving van het apparaat spelen.
• Schakel de gastoevoer van de gasfles uit na gebruik.
• Houd dit apparaat ver van brandbare materialen tijdens gebruik.

- Blokkeer geen van de gaten aan de zijkanten of achterkant van het apparaat.

- Controleer de brander vlammen regelmatig.

- Blokkeer geen van de venturi buisjes van de brander.

- Gebruik het apparaat uitsluitend in een goed geventileerde ruimte. Gebruik NOOIT in een afgesloten ruimte zoals een carport, garage, veranda, overdekte patio, of onder een onder wat voor een overdekking dan ook.

- Gebruik nooit houtskool of keramische briketten in een gastoestel.

- Roosters NOOIT met aluminiumfolie of een ander materiaal afdekken. Dit blokkeert ventilatie van de brander en kan tot een mogelijk gevaarlijke situatie leiden met materiële schade en/of persoonlijk letstel als gevolg.

- Gebruik het apparaat minstens 1 m van elke wand of oppervlak. Zorg voor een afstand van minstens 3 m van objecten die vlam kunnen vatten of ontstekingsbronnen zoals waakvlammen van waterboilers, ingeschakelde electrische apparaten, enz.

• Probeer NOOIT om een brander aan te steken met een gesloten dekstel. Een cumulatie van niet-ontbrand gas in een afgesloten apparaat is gevaarlijk.
• Schakel altijd gas van de gasfles uit en koppel de regelaar los voordat u de gasfles van diens specifieke positie verwijderd.
• Gebruik het apparaat nooit met een gasfles in een incorrecte positie.
• Maak geen aanpassingen aan het apparaat. Elke aanpassing of verandering is streng verboden. Afgedichte onderdelen mogen door de gebruiker niet aangepast worden. De injectoren niet demonteren.

Veiligheidstips

• Voordat u de gasfles opent, controleer of de regelaar goed vast zit.
• Wanneer het apparaat niet in gebruik is, schakel dan alle regelknoppen en gas uit.
• Gebruik barbecue gereedschap met lange stellen en ovenwanten om brandwonden en spatten te voorkomen. Gebruik beschermende handschoenen bij het hanteren van hete onderdelen.
• De vetopvangbak (indien aanwezig) moet in het apparaat aangebracht worden en na gebruik geleegd worden. Verwijder de vetopvangvbak alleen dan wanneer het apparaat volledig afgekoeld is.
• Wees voorzichtig wanneer u de deksel opent, aangezien hete stoom kan ontsnappen.
• Wees heel voorzichtig als er kinderen, bejaarden of huisdieren in de buurt zijn.
• Indien u ziet dat vet of een andere hete substantie uit het apparaat druipt op ventiel, slang of regelaar, schakel dan onmiddellijk het gas uit. Vind de oorzaak, corrigeer het, en inspecteer en reinig ventiel, slang en regelaar voordat u doorgaat. Voer een lekkagetest uit.
• Houd de ventilatieopeningen in de gasflesbehuizing (apparatenwagen) open en vrij van vuil.
• Sla geen voorwerpen of materialen op in de apparatenwagen behuizing wat de verbrandingsluchttoevoer naar de onderkant van zowel het controlepaneel of van de vuurhaard kan blokkeren.
• Ontkoppel of vervang de gasfles NOOIT binnen 3 meter van een open vuur of een andere ontstekingsbron.

Plaatsen van de Gasfles

Alle gasflessen dienen op de grond naast het apparaat geplaatst te worden. Gasflessen maximale diameter van 320 mm en een maximale hoogte van 600 mm te hebben.

Vereisten Regelaar

Een regelaar moet met dit apparaat gebruikt worden. Gebruik uitsluitend de gasregelaar die met uw barbecue geleverd wordt. Als deze regelaar niet geleverd is, dan mag alleen een regelaar gebruikt worden die is gecertificeerd volgens EN12864 of EN16129 (Stroomsnelheid maximaal 1,5kg per uur) en is goedgekeurd voor uw land en gas zoals gespecificeerd in Technische Gegevens.

Slang Eisen

Gebruik uitsluitend een goedgekeurde slang die voldoet aan de betreffende EN-standaard en die niet langer is dan 1,5m. Voor Finland, de lengte van de slang mag niet langer zijn dan 1,2m.

Voor elk gebruik, dient u te controleren dat de slangen niet gebroken of versleten zijn. Zorg ervoor dat de slang niet geknikt is. Zorg ervoor dat de aangesloten slang niet in aanraking komt met warme oppervlakken. Vervang beschadigde slangen voordat u het apparaat gebruikt. Vervang de slang overeenkomstig nationale voorschriften.

Aansteker aansteken

LEES INSTRUCTIES VOOR AANSTEKEN.

Leun NIET over het apparaat bij aansteken.

1. Draai de gasbrander regelkleppen aan tot O.
2. Draai gas AAN op de gasfles tot.
3. Open de deksel van het apparaat.
4. Druk op de regelknop en draai het naar aansteken 🔊.
5. Draai draaiknop Ignition knop snel.
6. Als het aansteken NIET binnen 5 seconden gebeurt, draai aan de branderknoppen O, wacht 5 minuten en herhaal de aansteekprocedure.

Als het aansteken nog steeds niet gebeurt, volg dan de instructies voor het aansteken met lucifers.

WAARSCHUWING

Draai de controles en gasfles uit wanneer niet in gebruik.

Aansteken met lucifers.

Leun NIET over het apparaat bij aansteken.

1. Draai gasbrander regelklep naar ○
2. Draai gas van de gasfles AAN.
3. Open de deksel van het apparaat.

4. Plaats lucifer in luciferhouder. Steek lucifer aan. Plaats aangestoken lucifer in de luciferaansteker opening aan de achterzijde van de bodem van het apparaat zoals weergegeven door "A". Zorg ervoor dat brandende lucifer in de luciferaansteker opening wordt geplaatst en dichtbij de brander.

5. Druk op de regelknop and draai het naar stand 🚫. Zorg ervoor dat de brander aangestoken wordt en blijft.

A Draai de luciferaansteker opening deksel. Luciferaansteker opening

Lektest Kleppen, Slang en Regelaar

Lektest voor eerste gebruik, minstens een keer per jaar, en elke keer als de gasfles verwisseld of losgekoppeld is.

1. Draai alle bedieningsknoppen van het apparaat naar O.
2. Zorg ervoor dat de regelaar nauw verbonden is met de gasfles.
3. Draai gas aan. Indien u een ruisend geluid hoort, gas onmiddellijk uitdraaien. Er is dan een substantieel lek bij de verbinding. Corrigeer dit voordat u doorgaat.
4. Bestrijk met een zeepoplossing (mengsel van half zeep en half water) de slangverbindingen en de plaatsen hieronder omcirkeld.
5. Als luchtbellen verschijnen, is er een lek. Draai het gas van de gasfles onmiddellijk uit en controleer de afsluitingen van de verbindingen. Indien het lek niet verholpen kan worden, probeer het in geen geval zelf te repareren. Bel voor vervangende onderdelen.
6. Draai altijd het gas van de gasfles uit nadat een lektest is uitgevoerd.

Wanneer uw barbecue moeizaam aangaat of de vlam zwak is, controleer en reinig de venturi buisjes en branders.

Spinnen en kleine insecten staan erom bekend dat zij "flashback" problemen veroorzaken doordat zij nesten bouwen en eieren leggen in de venturi buisjes en branders van de barbecue, waardoor de toevoer van gas wordt belemmerd. Het gecumuleerd gas kan achter het controlepaneel ontvlammen. Deze flashback kan uw barbecue beschadigen en letsel veroorzaken. Om flashbacks te voorkomen en voor een goede prestatie zorg te dragen, dienen brander en de venturi buisjes verwijderd en schoongemaakt te worden wanneer de barbecue geruime tijd ongebruikt is.

ALS APPARAAT NIET AANGESTOKEN KAN WORDEN

Controleer of gas in de gasfles aangesloten is. Zorg ervoor dat gas in de gasfles is.

Maakt de ontsteker een vonkend Geluid?

Indien ja, controleer de brander voor vonken.

Indien er geen vonk is, zoek voor beschadigde of losse draden.

Indien de draden in orde zijn, controleer gescheurde of gebroken elektrode, en vervang indien nodig.

Wanneer draden of elektrodes met kookresten bedekt zijn, reinig dan indien nodig de elektrode met een alcoholdoekje. Indien nodig, vervang draden.

Indien geen geluid, controleer dan de batterij.

Zorg ervoor dat de batterij correct geïnstalleërd is.

Controleer of er losse verbindingen bij de module of schakelaar zijn.

Indien de aansteker weigert te werken, gebruik dan een lucifer.

TECHNISCHE GEGEVENS

CHAR-BROIL, LLC.
Naam Apparaat	Smoker, Roaster and Grill
Totaal Nominaal	5,3 kW (386 g/h)
Gas Categorie	I3+(28-30/37)		I3B/P(30)	I3B/P(50)
Model Nr.	16102040			16102041, -CH
Gas Type	Butaan	Propaan	Butaan, Propaan of een menging	Butaan, Propaan of een menging
Gasdruk	28-30 mbar	37 mbar	28-30 mbar	50 mbar
Injector Grootte(Diameter in mm)	Gril: 1,10mm		Gril: 1,10mm	Gril: 0,99mm
	Kookplaat: N/A		Kookplaat: N/A	Kookplaat: N/A
Landen Bestemming	BE, CZ, FR, GB, IT, SK		CZ, DK, FI, IS, IT, NO, NL, SE, SK	AT, CH, DE, LU, SK

Reinigen van de Branders

Volg deze instructies op voor het reinigen en/of vervangen van onderdelen van de brander of indien u problemen heeft met het aansteken van het apparaat.

1. Schakel het gas UIT bij de regulaarknop en gasfles en ontkoppel de regelaar van de gasfles.

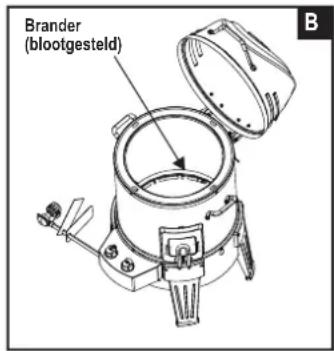

2. Open de bovenklep, verwijder kookmand en kookkamer, zie afbeelding A. Dit zal de brander blootleggen van binnenuit, zie afbeelding B.
3. Borstel de gehele buitenkant van brander om voedselresten en vuil te verwijderen.
4. Reinig geblokkeerde openingen met een stevige metalen draad zoals een uitgebogen paperclip.
5. Leg het apparaat voorzichtig neer met de voorkant naar boven, zie afbeelding C.
6. Koppel de draad elektrode onderaan het apparaat los, zie afbeelding C.

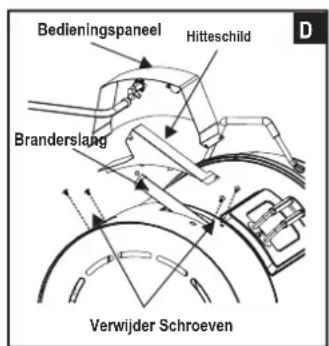

7. Verwijder de schroeven en vervolgens het bedieningspaneel en hitteschild van het apparaat, zie afbeelding D.
8. Reinig de interne brander zoals hieronder wordt aanbevolen, zie afbeelding E.
   (A) Buig een stevige metalen draad (een lichtgewicht kleerhanger werkt goed) in de vorm van een een kleine haak. Voer de haak verschillende keren door elke brander.

(B) Gebruik een smalle flessenborstel met een flexibel handvat ( gebruik geen staaldraadborstel), voer de borstel verschillende malen door elke brander.
(C) Draag een veiligheidsbril: Gebruik een luchtslang om lucht in branderbuis en uit branderopeningen te persen. Controleer iedere opening om er zeker van de zijn dat lucht uit elk gat komt.
10. Onderzoek brander voor schade; ten gevolge van dagelijks gebruik en corrosie kunnen sommige gaten vergroot zijn. Indien grote scheuren of gaten worden gevonden, vervang brander.
11. Plaats het hitteschild en het bedieningspaneel voorzichtig terug.
12. Bevestig draad elektrode aan ontsteker.

UITERST BELANGRIJK: Branderslang moeten klepopening opnieuw inschakelen. Zie illustratie, zie afbeelding F.

1. Bevestig voorpoten. Zet het apparaat voorzichtig rechtop.
2. Positioneer binnenbekleding, kookmand.

Kookmand Kookpot

Brander (blootgesteld) B

Leg het apparaat voorzichtig met de voorkant naar boven Draad Elektrode Verwijder voorpoten C

Bedieningspaneel Hitteschuld Branderslang Verwijder Schroeven

Brander (blootgesteld) Reinigingsmiddel Slang (zie bovenstaande aanbevelingen)

Ventiel Branderslang Ventiel gepositioneerd binnenin de branderbuis eindigt op juiste wijze (Bedieningspaneel is verborgen om het duidelijker te laten zien)

Opslaan van uw Apparaat

• Reinigen kookroosters.
- Opslaan op een droge plek.
- Wanneer een gasfles is aangesloten op het apparaat, dan buiten opslaan in een goed geventileerde ruimte en buiten het bereik van kinderen houden. Dek het apparaat af indien buiten opgeslagen.
- Sla het apparaat ALLEEN DAN binnenshuis op indien de gasfles is afgesloten en losgekoppeld, alsmede verwijderd van het apparaat en buiten opgeslagen.
- Wanner het apparaat uit de opslag wordt gehaald, dient het op brander obstructies gecontroleerd te worden.

Algemene Reiniging Apparaat

• Reinig het apparaat vaak, vooral na koken. Als een borstel wordt gebruikt voor het reinigen, zorg er dan voor dat geen borstelharen achterblijven op het kookoppervlak voordat met grillen wordt begonnen. Het is niet raadzaam het kookoppervlak te reinigen terwijl het apparaat warm is.
• Het apparaat dient minstens een keer per jaar gereinigd te worden.
• Zie in geen geval bruine of zwarte ophoping van vet voor verf aan. De binnenkant van een gas grill wordt nooit geschilderd tijdens fabricage. (en mag ook nooit geschilderd worden). Gebruik een sterke oplossing van reinigingsmiddel en water of gebruik een apparaat reiniger met schrobborstel voor het reinigen van de binnenkant van deksel en onderkant van het apparaat. Afspoelen en in de open lucht volledig laten drogen. Gebruik geen agressieve reiniger of ovenreiniger op geschilderde oppervlakken
• Kunststofonderdelen: Was met warm zeepwater en droog af.

Gebruik geen citrisol, schuurmiddelen, ontvetters of een geconcentreerde reiniger voor kunststof onderdelen. Dit kan resulteren in schade aan en uitval van onderdelen.

• Porceleinen oppervlakken: Door de glasachtige samenstelling kan de meeste aanslag eenvoudig verwijderd worden met zuiveringszout / wateroplossing of een speciaal schoonmaakmiddel. Gebruikeen niet-schurend schuurmiddel voor hardnekkige vlekken.
• Geschilderde oppervlakken: Reinig met een mild schoonmaakmiddel of een niet-schurend reinigingsmiddel en warm zeepwater. Droog met een zacht, niet-schurend doekje.
• Roestvrijstalen oppervlakken: Om het hoogwaardig uiterlijk van uw apparaat te behouden, reinig met een mild schoonmaakmiddel en warm zeepwater en droog met een zacht doekje na elk gebruik. Voor het verwijderen van ingebakken vet kan gebruik van een schuursponsje nodig zijn. Gebruik alleen in de richting van geborstelde afwerking om schade te voorkomen. Gebruik geen schuursponsjes op plaatsen met een afbeelding.
• Kookoppervlakken: Als een borstel wordt gebruikt voor het reinigen van een kookoppervlak, zorg er dan voor dat er geen losse borstelharen op het kookoppervlak achterblijven voordat met grillen wordt begonnen. Het is niet raadzaam het kookoppervlak te reinigen terwijl het apparaat warm is.

INSTALLATION/MONTERING:

ATTENTIE: Deze informatie is alleen bedoeld als gids. Onerdelen in uw BBQ specificatie en pakket kunnen per regio of per dealer verschillen.

Alle specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
