NOTENDAHANDBÓK Big Easy CHAR BROIL

Framkvæmið lekaprófun fyrir fyrstu notkun, að minnsta kosti árlega, og í hvert sinn sem skipt er um hylki eða það er aftengt.

Hafõu samband við söluaðila á staðnum ef pú hefur einhverjar spurningar varðandi samsetningu eða notkun pessa tækis.

HÄTTA

1. Stöðvaðu rennsli gass til tækisins.
2. Slökktu á opnum eld.

3. Opnaðu lok.

4. Ef að lyktin hverfur ekki skaltu halda ñig fjarri tækinu og hringja samstundis í gassöluaðila pinn eða slökkvilið.

ADVÖRUN

1. Ekki geyma, nota bensín eða annan eldfiman vökva nálægt pessu eða einhverju öðru tæki.
2. Gashylki sem er ekki tengt til notkunar skal ekki geyma nálægt pessu eða einhverju öðru tæki.

VARÚD

• Lestu og fylgdu öllum öryggisyfirlýsingum, samsetningarleiðbeiningum og notkunar- og viðhaldsleiðbeiningum áður en tækið er sett saman og eldað er á því.
• Sumir hlutir geta verið oddhvassir. Ráðlagt er að gengið sé með hlífðarhanska

Eldur vegna fitu

• Ekki er hægt að slökkva í eldi vegna fitu með því að loka lokinu. Grill eru vel loftræst sökum öryggisástæðna.
• Ekki nota vatn á eld vegna fitu, slikt getur leitt til líkamstjóns. Ef að viðvarandi eldur vegna fitu myndast skal snúa hnöppum og slökkva á gashylki.
• Ef tækið hefur ekki reglulega verið þrifið getur eldur vegna fitu átt sér stað sem getur skemmt vöruna. Hafðu varann á við forhitun eða þegar matarleifar eru brenndar upp til að tryggja að eldur vegna fitu myndist ekki. Fylgdu leiðbeiningum er varða almenn þrif á tækinu og þrif á brennara til að koma í veg fyrir eld vegna fitu.
• Besta leiðin til að hindra eld vegna fitu er að þrífa tækið reglulega.

ADVÖRUN

Til öruggrar notkunar á tæki pínu og forðast alvarlegt líkamstjón:

• NOTID EINUNGIS UTANDYRA. NOTID ALDREI INNANDYRA.
• Lestu leiðbeiningarnar áður en tækið er notað. Ætið skal fylgja leiðbeiningunum.
• Ekki hreyfa tækið pegar pað er í notkun.

- Aõgengilegir hlutar geta veriõ mjög heitir. Haldiõ ungum börnum fjarri. Ekki leyfa börnum aõ nota eõa leika sér nærri tækinu.

- Slökktu á gashylkinu eftir notkun. - Betta tæki verður að geyma fjarri eldfimum efnum við notkun.

- Ekki stífla holur á hliðum eða aftan á tækinu.

- Skoðaðu reglulega loga brennara.

- Ekki stífla prengslaop á brennara.

- Notið tækið einungis í vel loftræstu rými. ALDREI skal nota tækið í lokuðu rými á borð við bílskýli, bílskúr, dyrapalli, yfirbyggőri verönd eða undir yfirbyggingu af nokkurri tegund.

- Ekki nota kol eða keramiksmola í gastæki.

- EKKI hylja rist með álpappír eða öðru efni. Slíkt hindrar loftræstingu brennara og skapar hugsanlega hættulegar aðstæður sem stuðla að eignatjóni og/eða líkamstjóni.

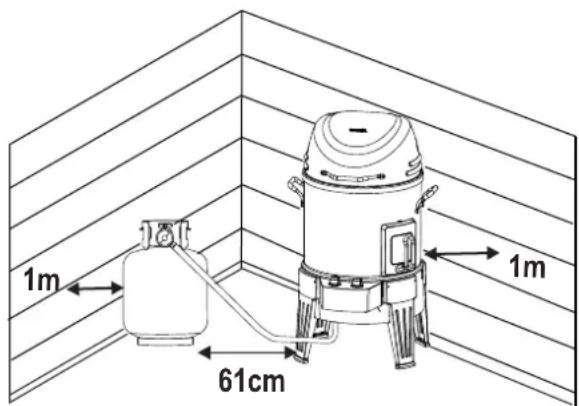

- Notaðu tækið í minnsta kosti 1 metra fjarlægð frá vegg eða yfirborði. Viðhalda skal 3 metra fjarlægð frá hlutu sem kviknað getur í eða kveikjugjöfum á borð við gaumljósum á vatnshiturum, raftæki sem eru í gangi, o.s.frv.

• ALDREI skal reyna að kveikja á brennara með lokið á. Uppbygging gass inni í lokuðu tæki er hættuleg.
• Slökktu ávallt á gashylki og taktu prýstijafnara úr sambandi áður en gashylkið er fært úr stað úr tilgreindri notkunarstöðu.
• Aldrei nota tækið pegar gashylkið er ekki í réttri tilgreindri stöðu.
• Ekki breyta tækinu. Allar breytingar eru stranglea bannaðar. Notandinn skal ekki handleika péttlokaða hluta. Ekki taka innsprautunarloka með dælu í sundur.

Öryggisábendingar

• Áður en gashylkisloki er opnaður skal kanna þéttleika þrýstijafnara.
• Pegar tækið er ekki í notkun skal slökkva á öllum hnöppum og gasi.
• Notaðu grilláhöld með löngum handföngum og ofnhanska til að forðast bruna og skvettur. Notaðu hlífðarhanska pegar heitir íhlutir eru meðhöndlaðir.
• Fitubakkann (ef fylgir) verður að vera settur inn í tækið og tæmdur eftir hverja notkun. Ekki fjarlægja fitubakkann þar til tækið hefur að fullu kólnað.
• Farǒu varlega pegar pú opnar lokið par sem heit gufa getur komið út.
• Farǒu varlega pegar börn, aldraðir einstaklingar eru gæludýr eru nærri.
• Ef pú tekur eftir að fita eða annað heitt efni lekur úr tækinu á lokann, slönguna eða loftstútinn skall slökkva samstundis á gasinu. Ákvarðaðu orsökin, leiðréttu það, þrífðu síðan og skoðaðu lokann, slönguna og loftstútinn áður en lengra er haldið. Framkvæmdu lekaprófun.
• Hafǒu loftræstiop á hylkissvæði (kerra tækis) óhindrað og laust við rusl.
• Ekki geyma hluti eða efni inni á kerrusvæði tækis sem myndi hindra flæði brunalofts að botni annað hvors stjörnborðs eða skál eldhólfs.
• EKKI aftengja eða skipta um gasílát innan priggja metra frá opnum eldi eða öðrum kveikjugjafa.

Kveikt með eldspýtum

Öll hylki skal setja á jörðina við hliðina á grillinu. Hylki hámarki vera 320 mm að þvermáli og að hámarki 600 mm að hæð.

brýstijafnara skal nota með þessu tæki. Notaðu aðeins gasprýstijafnara með grillinu pínu. Ef að prýstijafnari fylgir ekki skal einungis nota vottaðan brýstijafnara í samræmi við EN12864 eða EN16129 (streymi hámark 1,5 kg/h) sem er viðurkenndur í landi pínu og gas sem tilgreind er í tæknilegu upplýsingum.país e o gás indicado nos Dados técnicos.

Kröfur slöngu

Notaðu einungis viðurkennda slöngu sem er vottuð að viðeigandi EN staðli og er ekki lengri en 1,5 m. Í Finnlandi má lengd slöngu ekki vera lengri en 1,2 m.

Fyrir hverja notkun skal kanna hvort skurður eða slit sé á slöngum. Tryggðu að snurða sé ekki á slöngunni. Tryggðu að pegar slangan snerti ekki heita fleti pegar hún er tengd. Endurnýjaðu skemmdar slöngur áður en tækið er notað.

Endurnýjaðu slöngur pegar slíkt parf eins og kröfur lands lýsa.

Kveikibúnaður

LESID LEIDBEININGARNAR ÁDUR EN KVEIKT ER UPPÍ GRILLINU.

EKKI halla pér yfir tækið pegar kveikt er á pví.

1. Snúðu stjórnloka gasbrennara á O.
2. Kveiktu á gashylki.
3. Opnaðu lok grillsins.
4. Prýstu og snúðu stjörnhnappinum á Kveikju stöðu 🔒.
5. Slökkva hringtorg kviknar hnappinn hratt.
6. Ef EKKI kviknar á grillinu innan 5 sekúnda skal snúa brennarahnappi O, bíða í 5 minútur og endurtaka kveikiferlið.

Ef ekki kviknar á grillinu skal fylgja leiðbeiningum hvernig kveikt er með eldspýtum.

ADVÖRUN

Slökktu á hnöppum og gashylki ßegar grillið er ekki í notkun.

Kveikt með eldspýtum

EKKI halla pér yfir tækið pegar kveikt er á pví.

1. Snúðu stjórnloka gasbrennara á O.
2. Kveiktu á á gasi á LP-hylki.
3. Opnaðu lok grillsins.
4. Settu eldspýtu í eldspýtu haldarann. Kveiktu á eldspýtu. Settu eldspýtu í eldspýtugatið aftast á botni grillsins, mynd „A“. Tryggðu að eldspýtan sé sett í gegnum gatið og nærri brennara.
5. Prýstu inn og snúðu stjórnhnappinn í stöðu 🚙. Vertu viss um að kvikni á brennara og eldur sé viðvarandi.

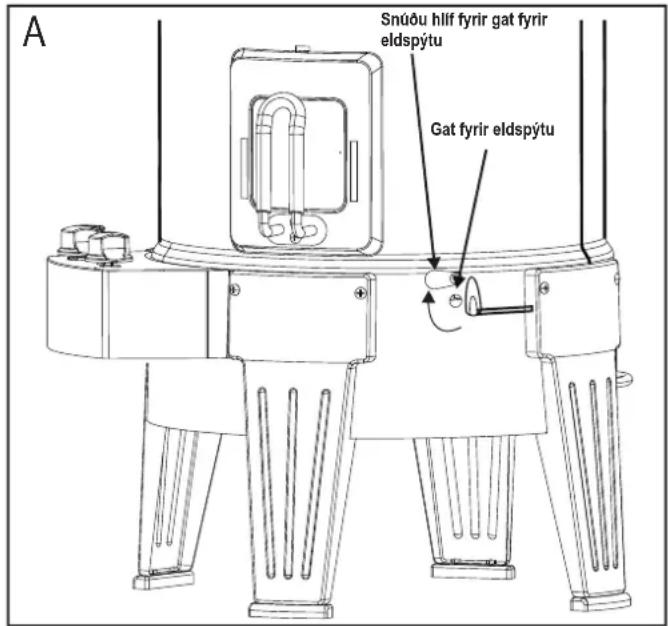

Snúðu hlif fyrir gat fyrir eldspýtu Gat fyrir eldspýtu

Lekaprófun loka, slöngu og brýstijafnara

Framkvæmið lekaprófun fyrir fyrstu notkun, að minnsta kosti árlega, og í hvert sinn sem skipt er um hylki eða það er aftengt.

1. Snúið öllum hnöppum tækisins á O
2. Tryggið að þrýstijafnarinn sé tengdur þétt við gashylkið.

3. Kveiktu á gasinu. Ef þú heyrir þytshljóð skaltu slökkva samstundis á gasinu. Pað er alvarlegur leki við tengið. Lagaður það áður en lengra er haldið.

4. Burstaðu með sápublöndu (helming af sápu, helming af vatni) á slöngutengin og svæðin sem eru inni í hringnum að neðan.

5. Ef loftbólur myndast er leki. Slökktu samstundis á gasinu á hylkinu og kannaðu þéttleika tengjanna. Ef ekki er hægt að stöðva leka skal ekki reyna viðgerð. Pantaðu varahluti.

6. Slökktu ávallt á gasinu á hylkinu pegar pú framkvæmir lekaprófun.

Ef erfitt er orðið að kveikja á grillinu pína eða loginn er lítill skaltu skoða og hreinsa brengslin og brennarana.

Pað er þekkt vandamál að köngulær eða lítil skordýr búa til hreiður og verpa eggjum í þrengslum grillsins eða brennara og hindra því gasflæðið. Kviknað getur í hinu uppsafnaða gas fyrir aftan stjórnborðið. Slíkt getur skemmt grillið þitt og valdið tjóni. Til að hamla að þetta gerist og tryggja góð afköst ætti að fjarlægja og hreinsa brennarann og þrengslarörið þegar grillið hefur ekki verið notað í ákveðinn tíma.

EF EKKI KVIKNAR Á GRILLINU

Kemur neistahljóð frá kveikinum?

Ef svo er skaltu kanna hvort neisti myndist við brennara.

Ef svo er ekki skaltu kanna hvort skemmdir séu eða lausir vírar.

Ef vírar eru í lagi skaltu kanna hvort rafskaut sé brotið eða bilað, endurnýjaðu ef með parf.

Ef vírar eru rafskaut eru útötuð í eldunarleifum skal prífa rafskautsendann með purrku með vínanda ef nauðsynlegt er.

Ef nauðsynlegt er skal skipta um víra.

Ef ekkert hljóð er skal kanna rafhlöður.

Tryggǒu aǒ rafhlaða sé rétt komið fyrir.

Kannaðu hvort laus víratengi séu á einingu eða rofa.

Ef kveikir heldur áfram að virka ekki skaltu nota eldspýtu.

TÆKNILEGAR UPPLÝSINGAR

CHAR-BROIL, LLC.
Heiti tækis	Smoker, Roaster and Grill
Heildarspenna	5,3 kW (386 g/h)
Gasflokkur	I3+(28-30/37)		I3B/P(30)	I3B/P(50)
Nr. Tegundar	16102040			16102041, -CH
Gastegund	Bútangas	Própangas	Bútan-, própangas eða blanda pess	Bútan-, própangas eða blanda pess
Gasþrýstingur	28-30 mbar	37 mbar	28-30 mbar	50 mbar
Innsprautunarstærð (pvermál mm)	Grill: 1,10mm		Grill: 1,10mm	Grill: 0,99mm
	Hitaplata: Á ekki við		Hitaplata: Á ekki við	Hitaplata: Á ekki við
Ákvörðunarstaður landa	BE, CZ, FR, GB, IT, SK		CZ, DK, FI, IS, IT, NO, NL, SE, SK	AT, CH, DE, LU, SK

Prif á brennaranum

Fylgið pessum leiðbeiningum til að þrífa og/eða endurnýja ihluti í brennaranum eða þið eigið erfitt með að kveikja upp í grillinu.

1. SLOKKVID á stjörnhnappinum og LP-hylkinu og aftengið prýstijafnara frá hylki.
2. Opnið lok, fjarlægið eldunarkörfuna og hitunarhólf, mynd A. Slíkt mun afhjúpa brennarann að innan, mynd B.
3. Burstið allan ytri flöt brennarans með vírbursta til að fjarlægja matarleifar og óhreinindi.
4. Hreinsið öll stífluð op með stífum vír á borð við bréfaklemmu.
5. Setjið tækið varlega á bakið þannig að stjórnborðið snúi upp, mynd C.
6. Takið rafsuðuvírinn úr sambandi undir tækinu, mynd C.
7. Fjarlægið skrúfur og losið fremri fætur af tækinu.
8. Fjarlægið skrúfur og losið stjórnborð og hitahlíf af einingunni, mynd D.
9. Hreinsið innri brennarann eins og ráðlagt er að neðan, mynd E. Við mælum með premur leiðum til að hreinsa brennararörið. Notið þá sem er auðveldust fyrir ykkur.
   (A) Beygið endann á stífum vír (létt herðatré virkar vel) í lítinn krók. Farið með krókinn nokkrum sinnum í gegnum brennararör.

(B) Notið mjóan pelabursta með sveigjanlegu handfangi (ekki nota látunsvírbursta), farið með burstann nokkrum sinnum í gegnum brennara.
(C) Notið augnhlífar: Notið loftslöngu til að troða lofti inn í brennararörið og út um brennaraopin. Skočið hvert op til að tryggja að loft komist út um hvert peirra.
10. Kannið hvort skemmdir séu á brennara, sumar holur geta stækkað sökum eðlilegs slits og tæringar. Ef stórar sprungur eða holur finnast skal endurnýja brennara.
11. Skiptið varlega um hitahlíf og stjórnborð.
12. Festið að nýju rafsuðuvír við kveik.

MJÖG MIKILVÄEGT: Brennararör verður að endurtengja yfir lokaopi. Sjá mynd F.

1. Festið fremri fætur aftur. Snúið einingunni upp aftur á varlegan hátt.
2. Komið innri fóðringu fyrir aftur, eldunarkarfa.

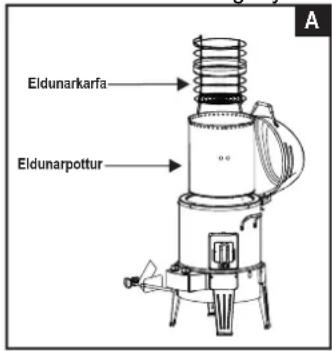

Eldunarkarfa Eldunarpottur A

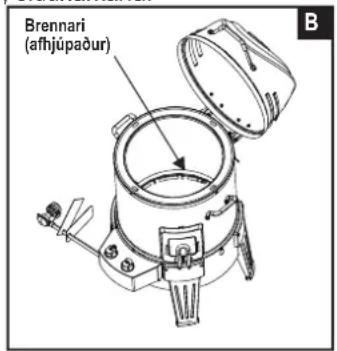

Brennari (afhjúpaður)

Setjið eininguna á bakið varlega. Rafsuðuvír Fjarlægið fremri fætur

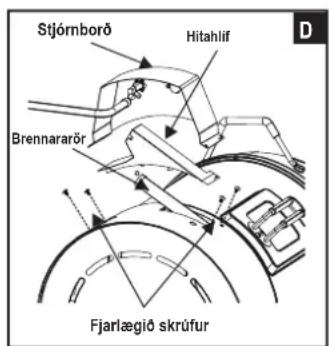

Stjörnborð Hitahlif Brennararör Fjarlægið skrúfur

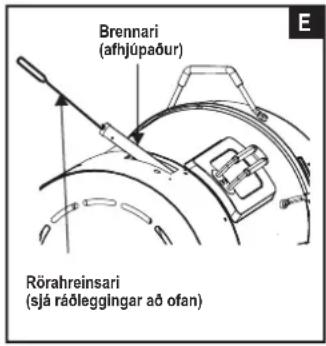

Brennari (afhjúpaður) Rörahreinsari (sja ráðleggingar að ofan)

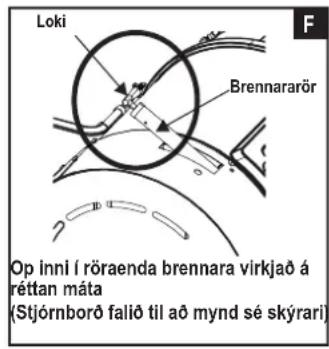

Loki Brennararör Op inni í röraenda brennara virkjað á réttan máta (Stjörnborð falið til að mynd sé skýrari)

Almenn prif á grilli

• Prífõu grilliõ oft, helst eftir hverja máltíõ. Ef aõ bursti er notaõur til aõ þrífa einhverja af eldunarflötum grillsins skal tryggja aõ ekkert úr burstanum verõir eftir á yfirborõinu áõur en grillaõ er aõ nýju. Ekki er mælt meõ aõ grilliõ sé þrifiõ á meðan þaõ er enn heitt.
  Tæki ætti að prífa að minnsta kosti einu sinni á ári.
• Ekki ruglast brúnni og eða svartri samansöfnun á fitu og reyk og halda að hún sé málning. Innri byrði gasgrilla er ekki málað í verksmiðjunni (slíkt ætti aldrei að gera). Notaðu sterka blöndu af hreinsiefni og vatni eða tiltekið hreinsiefni með bursta á innra byrði loksins og undir. Skolaðu og gefðu tíma til að þorna að fullu. Ekki nota ætiefni/ofnhreinsi á málaða fleti.
• Plasthlutar: Pvoðu með volgu sápuvatni og Þurrkaðu.
• Ekki nota citrisol, fægilög, fituleysi eða óblönduð hreinsiefni á plasthluta. Slíkt getur leitt til tjóns og bilun á hlutum.
• Postulínsfletir: Sökum svipaðrar samsetningar og glers má Þurrka flestar leifar burt með blöndu og matarsóda og vatni eða sérstökum hreinsiefnum. Notaðu ræstiduft sem er ekki svarfandi á erfiða bletti
• Málaðir fletir: Pvoðu með mildu hreinsiefni eða efni sem er ekki svarfandi og volgu sápuvatni. Purrkaðu með mjúkum klút.
• Fletir úr ryðfríu stáli: Til að viðhalda hágæða útliti tækis píns skaltu þvo það með mildu hreinsiefni og volgu sápuvatni og þurrka með mjúkum klút eftir hverja notkun. Fastir fitublettir gætu krafist notkunar svarfandi hreinsipúða út plasti. Þvoðu einungis í þátt átt sem áferðin liggur til að forðast skemmdir.
  Ekki nota svarfandi púða á svæði með myndum eða letri.
• Eldunarfletir: Ef að bursti er notaður til að prífa einhverja af eldunarflötum grillsins skal tryggja að ekkert úr burstanum verðir eftir á yfirborðinu áður en grillað er að nýju. Ekki er mælt með að eldunarfletir séu þrifnir á meðan grillið er enn heitt.

Brennari (afhjúpaður) Rörahreinsari (sjá ráðleggingar að ofan)

Loki Brennararör Op inni í röraenda brennara virkjað á réttan máta (Stjörnborð falið til að mynd sé skýrari)

PRO INSTALATÉRA/MONTÉRA:

Fylgið pessum leiðbeiningum til að þrífa og/eða endurnýja ihluti í brennaranum eða þið eigið erfitt með að kveikja upp í grillinu.

1. SLOKKVID á stjörnhnappinum og LP-hylkinu og aftengið prýstijafnara frá hylki.
2. Opnið lok, fjarlægið eldunarkörfuna og hitunarhólf, mynd A. Slíkt mun afhjúpa brennarann að innan, mynd B.
3. Burstið allan ytri flöt brennarans með vírbursta til að fjarlægja matarleifar og óhreinindi.
4. Hreinsið öll stífluð op með stífum vír á borð við bréfaklemmu.
5. Setjið tækið varlega á bakið þannig að stjórnborðið snúi upp, mynd C.
6. Takið rafsuðuvírinn úr sambandi undir tækinu, mynd C.
7. Fjarlægið skrúfur og losið fremri fætur af tækinu.
8. Fjarlægið skrúfur og losið stjórnborð og hitahlíf af einingunni, mynd D.
9. Hreinsið innri brennarann eins og ráðlagt er að neðan, mynd E. Við mælum með premur leiðum til að hreinsa brennararörið. Notið þá sem er auðveldust fyrir ykkur.
   (A) Beygið endann á stífum vír (létt herðatré virkar vel) í lítinn krók. Farið með krókinn nokkrum sinnum í gegnum brennararör.

(B) Notið mjóan pelabursta með sveigjanlegu handfangi (ekki nota látunsvírbursta), farið með burstann nokkrum sinnum í gegnum brennara.
(C) Notið augnhlífar: Notið loftslöngu til að troða lofti inn í brennararörið og út um brennaraopin. Skoðið hvert op til að tryggja að loft komist út um hvert peirra.
10. Kannið hvort skemmdir séu á brennara, sumar holur geta stækkað sökum eðlilegs slits og tæringar. Ef stórar sprungur eða holur finnast skal endurnýja brennara.
11. Skiptið varlega um hitahlíf og stjórnborð.
12. Festið að nýju rafsuðuvír við kveik.

MJÖG MIKILVÄEGT: Brennararör verður að endurtengja yfir lokaopi. Sjá mynd F.

1. Festið fremri fætur aftur. Snúið einingunni upp aftur á varlegan hátt.
2. Komið innri fóðringu fyrir aftur, eldunarkarfa.

Eldunarkarfa Eldunarpottur A

Brennari (afhjúpaður)

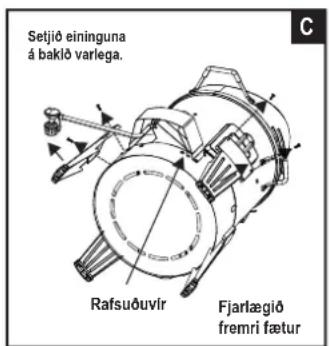

Setjið eininguna á bakið varlega. Rafsuðuvír Fjarlægið fremri fætur

Stjörnborð Hitahlif Brennararör Fjarlægið skrúfur

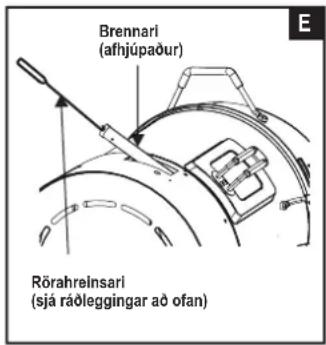

Brennari (afhjúpaður) Rörahreinsari (sjá ráðleggingar að ofan)

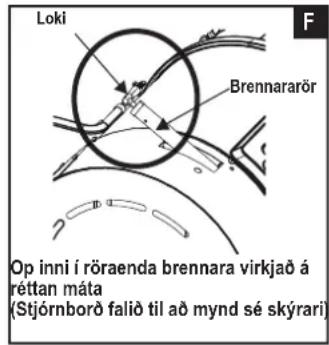

Loki Brennararör Op inni i röraenda brennara virkjað á réttan máta (Stjörnborð falið til að mynd sé skýrari)

ATHUGID: Pessar upplýsingar eru aðeins leiðbeinandi. Hlutir sem finna má i lýsingu á grilli pínu geta verið mismunandi á milli svæða eða söluaðila.

Allar lýsingar eru háðar breytingum án viðvörunar.
