BTCAG001 - Vermaler Batavia - Gratis gebruiksaanwijzing en handleiding

Producttype	Accu en lader voor draadloos gereedschap (slijpmachine)
Merk	Batavia
Model	BTCAG001
Accutype	Lithium-ion (Li-Ion)
Nominale spanning	18 V
Capaciteit (ref. 7063905)	2,0 Ah
Capaciteit (ref. 7063915)	4,0 Ah
Gewicht accu 2,0 Ah	0,41 kg
Gewicht accu 4,0 Ah	0,67 kg
Meegeleverde lader	Geschikt voor Li-Ion accu, met groene en rode LED-indicatoren
Aanbevolen laadtemperatuur	10 °C tot 40 °C (ideaal 20 °C)
Levensduur van de accu	Ongeveer 500 laadcycli tot minimale capaciteit
Laadniveau weergegeven	Indicatieknop op de accu (hoge/lage LED)
Veiligheid	Bescherming tegen kortsluiting, oververhitting; niet openen
Gebruik van de lader	Alleen binnenshuis
Onderhoud en reiniging	Haal de stekker uit het stopcontact voor reiniging; afnemen met een droge doek
Recyclinginstructies	Accu's en laders horen niet bij het huishoudelijk afval; inleveren bij een inzamelpunt
Conformiteit	CE; normen EN 62841-1:2015, EN 62133-2:2017
Artikelnummers	7063905 (2,0 Ah) en 7063915 (4,0 Ah)
Fabrikant	Batavia B.V., Staphorst, Nederland
Verklaringdatum	01 april 2021

Veelgestelde vragen - BTCAG001 Batavia

Hoe laad ik de accu correct op?

Sluit de lader aan op een stopcontact, plaats vervolgens de accu. Het groene lampje gaat branden en het rode lampje knippert tijdens het laden. Nadat het laden is voltooid, blijft alleen het groene lampje branden. Haal de lader na gebruik los van het stopcontact. Laad op bij een omgevingstemperatuur tussen 10 °C en 40 °C.

Wat te doen als de accu niet oplaadt?

Controleer of de lader is aangesloten en of de contacten schoon zijn. Als de accu warm is, laat hem dan afkoelen. Test met een andere compatibele accu. Als het probleem aanhoudt, is de accu mogelijk defect: vervang hem.

Hoe controleer ik het laadniveau van de accu?

Druk op de indicatieknop aan de zijkant van de accu. De rechter LED geeft een hoog niveau aan, de linker geeft aan dat de accu binnenkort moet worden opgeladen. Als de lage LED gaat branden, kan het gereedschap plotseling stoppen.

Wat is de ideale laadtemperatuur?

De ideale laadtemperatuur ligt tussen 10 °C en 40 °C, idealiter rond 20 °C. Vermijd laden bij zeer warm of zeer koud weer.

Hoe bewaar ik de accu wanneer deze niet wordt gebruikt?

Bewaar de accu volledig opgeladen als deze langere tijd niet wordt gebruikt. Bewaar hem niet ontladen om schade aan de cellen te voorkomen. Bewaar de accu op een droge plaats, uit de buurt van warmte (max 40 °C) en buiten het bereik van kinderen.

Wat te doen bij lekkage van de accu?

Veeg de vloeistof voorzichtig op met een doek. Vermijd contact met de huid of ogen. Bij contact, overvloedig met water spoelen en bij irritatie een arts raadplegen.

Kan ik een andere lader gebruiken?

Nee, gebruik alleen de lader die bij het gereedschap is meegeleverd of een lader van hetzelfde type en model. Het gebruik van een andere lader kan brand- of explosiegevaar opleveren.

Hoe reinig ik de lader?

Haal altijd de stekker uit het stopcontact voordat u de lader schoonmaakt. Gebruik een droge doek om stof te verwijderen. Dompel de lader niet onder in water en laat hem niet in contact komen met vloeistoffen.

Wat is het maximale aantal laadcycli?

De accu kan ongeveer 500 laadcycli aan voordat de minimale capaciteit wordt bereikt. Na 100 cycli is een lichte afname van de gebruiksduur normaal.

Hoe moet ik de accu aan het einde van zijn levensduur afvoeren?

Gooi de accu niet bij het huishoudelijk afval. Lever hem in bij een inzamelpunt voor batterijen en accu's, in overeenstemming met de lokale regelgeving. Accu's zijn gemarkeerd met symbolen (Cd, Hg, Pb, Li) die de stoffen aangeven.

GEBRUIKSAANWIJZING BTCAG001 Batavia

Veiligheidsvoorschriften . . . . . . . . 41
Gebruik 45
Technische gegevens . . . . . . . . 49
Afvalverwerking en hergebruik . . . . . 50
EG-Conformiteitsverklaring . . . . . . 51

CONTENUTO

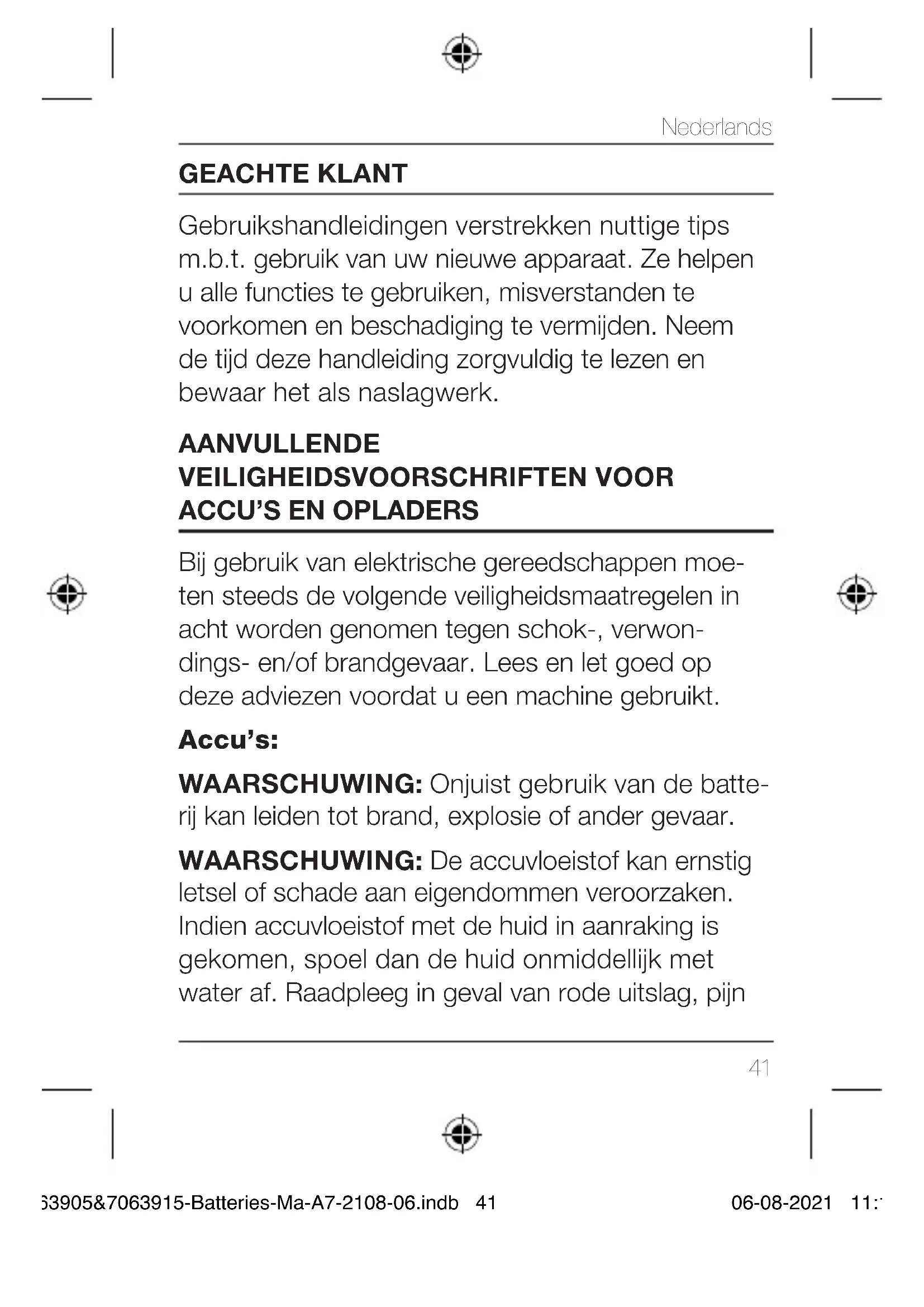

Gebruikshandleidingen verstrekken nuttige tips m.b.t. gebruik van uw nieuwe apparaat. Ze helpen u alle functies te gebruiken, misverstanden te voorkomen en beschadiging te vermijden. Neem de tijd deze handleiding zorgvuldig te lezen en bewaar het als naslagwerk.

AANVULLENDE VEILIGHEIDSVOORSCHRIFTEN VOOR ACCU'S EN OPLADERS

Bij gebruik van elektrische gereedschappen moe- ten steeds de volgende veiligheidsmaatregelen in acht worden genomen tegen schok-, verwon- dings- en/of brandgevaar. Lees en let goed op deze adviezen voordat u een machine gebruikt.

Accu's:

WAARSCHUWING: Onjuist gebruik van de batterij kan leiden tot brand, explosie of ander gevaar.

WAARSCHUWING: De accuvloeistof kan ernstig letsel of schade aan eigendommen veroorzaken. Indien accuvloeistof met de huid in aanraking is gekomen, spoel dan de huid onmiddellijk met water af. Raadpleeg in geval van rode uitslag, pijn

Nederlands

of irritatie onmiddellijk een arts. Indien accuvloei- stof met het oog in aanraking is gekomen, spoel dan onmiddellijk het oog met water.

• Probeer nooit een accu te openen.
- Stel de accu niet aan water bloot.
- Stel de accu niet aan warmtebronnen bloot.
- Bewaar accu's niet op plaatsen waar de temperatuur hoger kan worden dan 40 °C.
- Bewaar accu's buiten bereik van kinderen.
- Laad accu's uitsluitend op bij een omgevingstemperatuur tussen 10 °C en 40 °C.
- Laad accu's uitsluitend op met behulp van de meegeleverde oplader.
- Gebruik alleen de daarvoor bedoelde accu's in de elektrische gereedschappen. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
- Volg bij het weggooien van accu's de instructies in de paragraaf 'Afvalverwerking en hergebruik' op.
- Beschadig en vervorm de accu niet door het lek prikken en door botsing, omdat dit letsel en brandgevaar op kan leveren.

42

• Laad geen beschadigde accu's op.
- Wees extra voorzichtig met de batterij. Niet laten vallen op een harde ondergrond en niet aan druk of enige andere vorm van mechanische belasting onderwerpen. Houd de batterij uit de buurt van extreme hitte en kou.

- Belangrijk! Gevaar! Laat de batterij nooit kort-sluiten of stel de batterij niet bloot aan vocht. Bewaar de batterij niet samen met metalen onderdelen die kunnen kortsluiting veroorza-ken van de contactpunten. De batterij kan oververhit raken, gaan branden of ontploffen.

Onder extreme gebruikson conditions kan er vloeistof uit de accu vrijkomen. Als u vloeistof op de batterijen opmerkt, verwijder met behulp van een doekje voorzichtig de vloeistof van de accu. Vermijd huidcontact. Als de vloeistof toch in aanraking komt met de huid of de ogen, volgt u de onderstaande instructies op.

Opladers

Uw oplader is ontwikkeld voor een bepaalde spanning. Controleer altijd of de netspanning overeenkomt met het voltage op het typeplaatje.

WAARSCHUWING:

• Haal de stekker van de lader uit het stopcontact wanneer de lader niet wordt gebruikt en voor reiniging en onderhoud.
• Vervang de oplader nooit door een netstekker.
• Gebruik de oplader enkel voor het opladen van de inbegrepen accu, of voor aangeschafte accu's, specifiek ontworpen voor de machine. Andere accu's kunnen scheuren en zo letsel en materiële schade veroorzaken.
• Probeer nooit niet-oplaadbare accu's op te laden.
• Laat een beschadigd netsnoer vervangen door de fabrikant of een erkend servicecentrum om gevaren te voorkomen.
• Stel de oplader niet aan water bloot.
• Open de oplader niet.
• Doorboor de oplader niet.
• De machine/accu moet tijdens het opladen in goed geventileerde ruimte worden geplaatst.
• De oplader is uitsluitend bedoeld voor gebruik binnenshuis.

GEBRUIK

De werking van Lithium-ion accu's

Lithium-ion accu's delen veel van de eigenschappen van conventionele accu's. Het belangrijkste verschil is dat Lithium-ion accu's geen "geheugen" hebben en niet periodiek volledig hoeven worden ontladen. Het wordt aanbevolen om Lithium-ion accu's na ieder gebruik op te laden, zodat ze wanneer nodig volledig zijn opgeladen.

Lithium-ion accu's presteren het best en leveren het meeste uitgangsvermogen bij kamertemperatuur. Als de accu bij lagere temperaturen wordt gebruikt, is het geleverde vermogen minder.

Let op: Een volledig opgeladen accu verliest per maand ongeveer 2% van zijn lading bij opslag.

Voor gebruik

Voor het eerste gebruik moet de accu worden opgeladen.

De accu van de machine verwijderen

- Duw op de ontgrendelingsknop (2) van de accu (1) en trek de accu uit de machine.

Let op: Probeer de accu niet te ontkoppelen zonder het indrukken van de ontgrendelingsknop. De

Nederlands

accu en de machine raken zo mogelijk beschadigd.

De accu in de machine plaatsen

Zorg ervoor dat het oppervlak van de accu schoon en droog is.

- Schuif de opgeladen accu (1) in de onderzijde van het handvat tot deze in positie klikt.

Let op: Zorg ervoor dat de machine en de accu juist zijn uitgelijnd. De accu dient gemakkelijk in de machine te schuiven. Forceer de accu niet. Wanneer de accu niet soepel in de machine schuift, controleert u de accu, de machine gleuven en de contactpunten voordat u het opnieuw probeert.

Het opladen van de accu

WAARSCHUWING: Het niet volgen van de juiste procedure bij het opladen van de batterijen zal leiden tot blijvende schade.

1. Steek de stekker van de oplader (4) in een stopcontact. Het groene led controlelampje (5) op de acculader gaat branden.
2. Schuif de accu (1) op de oplader (4).

1. Wanneer het opladen start zal het groene LED lampje (5) branden en het rode LED lampje (6) knipperen.
2. Wanneer de accu volledig is opgeladen brand het groene lampje (5).

Let op: Zorg ervoor dat de accu en de oplader juist zijn uitgelijnd. De accu dient gemakkelijk in de oplader te schuiven. Forceer de accu niet. Wanneer de accu niet soepel op de oplader schuift, controleert u de accu, de oplader gleuven en de contactpunten voordat u het opnieuw probeert.

Accu laadniveau

De accu is voorzien van een laadniveau indicator. Druk de knop (3) aan de linker zijde in om het laadniveau weer te geven. Het rechter LED duidt op een hoog laadniveau en het linker LED duidt op een laag laadniveau.

BELANGRIJK: Wanneer de machine een laag laadniveau aangeeft, stopt de machine mogelijk tijdens gebruik. In sommige gevallen is dit gevaarlijk. Het is aanbevolen de accu te gebruiken met een redelijk laadniveau.

Opmerkingen betreft het opladen van de accu:

• Laat een warme accu eerst afkoelen voor het opladen.
• De accu dient bij een omgevingstemperatuur tussen de 10 °C en 40 °C (dicht bij 20 °C is ideaaal) opgeladen te worden.

- Na het opladen vereist de accu een afkoelperiode van 15 minuten.

- Zorg ervoor dat de oplader na het opladen van de stroombron wordt ontkoppeld en juist wordt opgeborgen.

- Laad accu's NOOIT voor langere periodes op en berg accu's NOOIT op wanneer deze wor- den opgeladen.

- De oplader houdt de temperatuur en spanning van de accu constant in de gaten. Ontkoppel de accu wanneer deze volledig is opgeladen, om de laadcyclussen te optimaliseren en het verspillen van energie te voorkomen.

- Li-ion accu's mogen niet voor langere tijd ontladen opgeborgen worden. Dit beschadigt de Li-ion accucellen mogelijk. Accu's dienen volledig opgeladen (ontkoppeld van de opla-

der) te zijn wanneer deze voor langere tijd opgeborgen worden.

- De capaciteit van accu's wordt na verloop van tijd lager. Na 100 laadcyclussen zullen de gebruiksduur en de maximale koppel van de boormachine lichtelijk verkorten/verlagen. Na 500 laadcyclussen is de minimale capaciteit van de accu bereikt. Dit is normaal en duidt niet op een foutieve accu.

TECHNISCHE GEGEVENS

7063905

Li-Ion 2,0 Ah

Spanning . . . . . . . . . . . . . . . . . . 18 V==

Gewicht. 0,41 kg

7063915

Li-Ion 4,0 Ah

Spanning . . . . . . . . . . . . . . . . . . 18 V==

Gewicht. 0,67 kg

AFVALVERWERKING EN HERGEBRUIK

Verpakking afvoeren

Voer de verpakking gescheiden af. Breng papier en karton naar het oud papier, folie naar een recycling-inzamelpunt.

Accu afvoeren

Batterijen en accu's mogen niet bij het huisvuil worden gegooid!

Als eindgebruiker bent u wettelijk verplicht om alle batterijen en accu's, om het even of ze schadelijke stoffen* bevatten of niet, bij een inzamelpunt van de gemeente of regio in te leveren. Alternatief kunt u de batterijen of accu's bij een winkelier afgeven, zodat ze op milieuvriendelijke wijze kunnen worden verwijderd.

* Gemarkeerd met: Cd = cadmium, Hg = kwikzilver, Pb = lood, Li = Lithium.

50

EG-CONFORMITEITSVERKLARING

Wij, de Batavia B.V., Weth. Wassebaliestraat 6d, NL-7951 SN Staphorst, verklaren op eigen verantwoordelijkheid dat het Artikelnummer 7063905 en 7063915 voldoet aan de basisvereisten. Voor de conformiteitsbeoordeling werden de volgende geharmoniseerde normen geraadpleegd:

EN 62841-1:2015

EN 62133-2:2017

Technische documentatie bewaard door:

Meino Seinen, Batavia B.V.,

Weth. Wassebaliestraat 6d, 7951 SN Staphorst, Nederland

Het product en de gebruiksaanwijzing kunnen wijzigen. De technische gegevens kunnen zonder voorafgaande aankondiging worden gewijzigd.
