GEBRUIKSAANWIJZING BTAG004 Batavia

1. Bevestigingsgat voor extra handgreep
2. (a + b) Aan / Uit schakelaar
3. Ontgrendelingsknop
4. Ventilatie openings
5. Deksel koolborstel
6. a) Beschermkap voor slijpen b) Beschermkap voor doorslijpen (niet inbegrepen)
   7 Aanduiding draairichting
7. Asvergrendelingsknop
8. Binnenste flens
9. Buitenste flens
10. As
11. Extra handgreep
12. Nokkensleutel
13. Vastzetmoer
14. Snelspanner beschermkap

Contents

1.Uitleg van de symbolen 33
2-6. Veiligheidsvoorschriften en waarschuwingen 33-38
7. Overige risico's 38
8.Elektrischeveiligung. 39
9. Voor het eerste gebruik 39
10. Inhoud van de verpakking 39
11. Beoogd gekruik 39
12. Montage van de extra handgreep 39
13. Monteren van de beschemkap. 39
14. Plaatsen van de slijpschijf 39
15. Voor het opstarten / gebruiksinstructies 40
16.IN/UIT schakelen. 41
17. Vervangen beschemkap 41
18.Dehoofdhandgreepinstellen 41
19. Reiniging en onderhoud 41
20.Technische gegevens 41
21. Afvalverwerking en hergebruik 42
22. EG-Conformiteitsverklaring 42

English

Dear customer

Gebruikershandleidingen verstrekken nuttige tips m.b.t. gebruik van uw nieuwe apparaat. Ze helpen u alle functies te gebruiken, misverstanden te voorkomen en beschadiging te vermijden. Neem deijd deze handleiding zorgvuldig te lezen en bewaar het als naslagwerk.

Lees alstublieft alleveiligheidsinstructies!

Deze handleiding bevat belangrjke informatie over het bedieren en hanteren van het apparaat. Bewaar deze gebruiksaanwijzing voor verdere verwijzing. Gelieve het samen met het toestel door te geben als deze aanderden worden overhandigd.

1. Uitleg van de symbolen

De volgende symbolen worden gebrukt in de gebruikershandleiding of op het product:

WAARSCHUWING - Lees de gebruiksaanwijzing om het risico op letsel te verminderen.

Gevaar voor lichamelijk letsel of materiele schade wanner de instructies in deze handleiding nicht worden opgevolgd.

Gevaar voor elektrische schok.

Haal de stekker onmiddelijk uit het stopcontact als de kabel is beschadigd of doorgesneden.

Gevaar voor rondvliegende voorwerpen. Houd omstandersuit de buurt van het werkgebied.

Draag altijd gehoorbescherming.
Blootstelling aan lawaai kan leiden
tot gehoorbeschadiging.

Draag een stofmasker. Bij het bewerken van hout en andere materialen können schadelijk stoffen vrijkomen. Ermight geen asbesthoudende materialen worden verwerkt!

Draag een veiligheidsbril. Vonkendieijdens het werk ontstaan, of van de machine afkomstige

splinters, spaanders en stof{kunnen leiden tot oogbeschadiging.

Draag veiligheidshandschoenen!

Druk de asvergrendelingsknop nicht in terwijl de motor draait.

Brandgevaar.

Elektrisch gereedschap in beschermingsklasse II. Dit teken geeft aan dat de machine voldoe aan beveiligingsklasse II. Dit betekent dat de machine is voorzien van verzwaarde of dubbele isolatie tussen het netstroomcircuit en deuitgangsspanning of de metalen behuizing.

Variabele toerentalregeling.

CE staat voor: "Conformite Européenne". Dit betekent: "Voldoet aan EU-richtlijnen". Met de CE-markering bevestigt de fabrikant dat deze machine voldoet aan de geldende Europese richtlijnen.

De machine mag nicht worden afgevoerd met het huishoudelijk afval.

2. Algemene veiligheidsvoorschriften voor elektrisch gereedschap

Waarschuwing! Lees alle instructies goed door!

Het Niet opvolgen van onderstaande instructies kan leiden tot een elektrische schok, brand en/of ernstig persoonlijk letsel!

De term "elektrisch gereedschap" in onderstaande waarschuwingen heeft betrekking op zowel apparatuur met een vaste elektricieteitskabel als op apparatuur met een accu (draadloze apparatuur).

Bewaar deze instructies.

21 Werkgebied

a. Zorg voor een opgeruimde en goed verlichte werkomgeving. Rommelige

Nederlandse

en donkere werkomgevingen leiden tot ongelukken.

b. Gebruik elektrisch gereedschap nooit in een omgeving waar explosiegevaar bestaat, zoals in de nabijheid van ontvambare vloeistoffen, gassen, dampen of andere stoffen. Elektrische gereedschappen kuren vonden verroorzaken, die deze stoffen tot ontbranding kuren brengen.
c. Wanner u elektrisch gereedschap gebruikt, houd dan kinderen en omstanders op afstand. Wanner u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

a. Stekkers van elektrische gereedschappen要去en probleemloos passen op het stopcontact. Breng nooit wijzigingen aan in of aan de stekker. Gebruik geen adapters voor geaarde elektrische gereedschappen. Staandastekkers en passende stopcontacten verkleinen de kans op een elektrische schok.
b. Voorkom lichamelijk contact met geaarde oppervlakken van bijvoorbeeld pijpen, leidingen, radiatoren, fornuizen en koelkasten. Wanner uw lichaam geaard is, worden de kans op een elektrische schok groter.
c. Stel elektrische gereedschappen nooit bloat aan regen of vocht. Wanner er water binnendringt in een elektrisch gereedschap, worden de kans op een elektrische schok groter.
d. Gebruik het snoer Niet om het elektrisch gereedschap te dragen, te verplaatsen of de stekker uit het stopcontact te trekken. Bescherm het snoer gegen olie, warmte, scherpe randen en bewegende delen. Beschadigde of vastzittende snoeren vergroten de kans op een elektrische schok.
e. Wanner u elektrische gereedschappen buiten gebruikt, gebruik dan eenverlengkabel die geschikt is voor buiten-gebruik. Door een kabel te gebruiken die geschikt is voor buitengebruik,

wordt de kans op een elektrische schok kleiner.

f. Gebruik elektrische apparatuur.altijd in combinatie met een reststroomverbreker.Het gebruik van een reststroomverbreker maakt de kans op een elektrische schok kleiner.

2.3 Persoonlijke veriligheid

a. Blijf algtd alert, kijk goed wat u doet en gebruik uw gezonde verstand wanner u een elektrisch gereedschap gebruikt. Gebruik geen elektrische gereedschappen wanner u moe bent, of drugs, alcohol of medicijnen hebt gebruikt. Een moment van onachtzaamheid bij het gebruik van elektrische gereedschappen kan ernstige verwondenig den tot gevolg hebben.
b. Gebruik veriligeidsvoorzieningen. Draag aktijd een veriligeidsbril. Een gespast gebruik van veriligeidsvoorzieningen, zoals een stof-masker, speciale werksochoenen met antislip-zolen, een veriligeidshelm en gehoor-bescherming verkleinen de kans op persoonlijk letsel.
c. Voorkom dat het gereedschap per ongeluk worden gestart. Zorg dat de schakelaar op de UIT-positie staat, voordat u de stekker in het stopcontact steekt. Draag elektrisch gereed-schap nooit met uw vinger op de schakelaar en steek ook nooit de stekker van ingeschakelde elektrische gereed-schappen in het stopcontact: dit leidt tot ongelukken.
d. Verwijder alle instel - en andere sleultels uit het elektrisch gereedschap voordat u hem inschakelt. Instel - en andere sleutels aan een ronddraaiend onderdeel van het elektrisch gereedschap+kunnen tot verwondingen leiden.
e. Zorg dat u nooit uw evenwicht kunt verliezen; houd algtd twee voeten stevig op de vloer. Hierdoor kunt u het elektrisch gereedschap in onverwachte situatuies beter onder controle houden.
f. Zorg dat u geschikte kleding draagt. Draag geen loshangende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewe

gende delen. Loshangende kleding, sieraden en lang haar können vast komen te zitten in bewegende delen.

g. Wonneer er voorzieningen zijn voor de aansluiting van stofafzuinstallaties, zorg dan dat ze op de juiste wijze worden aangesloten en gebruikt. Gebruik van deze voorzieningen vermindert de bevaren die door stof wordenveroorzaakt.

2.4 Gebruik en onderhoud van elektrisch gereedschap

a. Oefen geen overmatige kracht uit op elektrisch gereedschap. Gebruik het juiste gereedschap voor uw specifieke toepassing. Met het juiste elektrische gereedschap voert u de taak better en veiliger uit wanner dit op de snugheid gebeurt waaroor het apparaat is ontworpen.
b. Gebruik nooit elektrisch gereedschap waarvan de AAN/UIT-schakelaar Niet werkt. Ieder elektrisch gereedschap dat Niet kan worden in - en uitgeschakeld met de schakelaar is gevaarlijk en moet worden gerepareerd.
c. Trek de stekker uit het stopcontact voordat u wijzigingen aanbrengt aan elektrische gereedschappen, accessoires verwisselt of het elektrisch gereedschap opbergt. Wanner u zich aan dezepreventieve veiligheidsmaatregelen houdt, beperkt u het risico dat het gereedschap per ongeluk worden gestart.
d. Berg elektrisch gereedschap dat nicht in gebruik is op buiten bereik van kinderen en LAST personen die nicht bekend zich met het gereedschap of deze instructies het apparaat Niet gebruiken.Elektrisch gereedschap is gevaarlijk in de handen van ongeoefende gebruikers.
e. Zorg voor een goed onderhoud van elektrisch gereedschap. Controller of bewegende delen op de juiste wijze zichn vastbezet. Controller ook of er geen onderdelen defect zichn of dat er andere omstandigheden zichn die van invloed hunnen zichn op de werkking van het gereedschap. Laat het gereedschap bij beschadigingen repareren

voor gebruik. Veel ongelukken wordenverooraakt door slecht onderhoud van het gereedschap.

f. Zorg dat snij - en zaagwerktuigen scherp en schoon blijven. Goed onderhouden snij - en zaagwerktuigen met scherpe randen zullen minder nsel vastlopen en zich eenvoudiger onder controle te houden.
g. Gebruik alle elektrische gereedschappen, accessoires, bitjes etc., zoals aangegeven in deze instructies en op de wijze waarvoor het gereedschap is ontworpen. Houd waar bij rekening met de werkomstandigheden en de uit te voeren taak. Gebruik van elektrisch gereedschap voor handelingen die afwijken van de taken waarvoor het apparaat is ontworpen hunnen leiden tot gevaarlijke situatuies.

2.5 Service
a. Neem contact op met een gekwalifi- ceerd specialist die originele onderde- len gebruikt bij de reparatie van uw elektrisch gereedschap. Dit garandeert een goede werking van het apparaat.
3. Veiligheidswaarschuwingen die gelden voor zowel slijpwerkzaamheden als doorslijpwerkzaamheden:
a. Deze powertool is bedoeld als een slijpmachine. Raadpleeg alle bijgeleverde veiligheidswaarschuwingen, instructies, illustraties en specifica-ties. Als nicht alle instructies hieronder worden nageleefd, kan dat een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.
b. Deze powertool is nicht geschikt voor werkzaamheden als schuren, staalborstelen en polijsten. Als met deze powertool werkzaamheden worden uitgevoerd waarvoord waarvoord de machine Niet bedoeld is, kan dat leiden tot bevaren en lichamelijk letsel.
c. Gebruik geen accessoires die nicht specifiek zijn ontworpen en aanbevolen door de fabrikant. Het feit dat dergelijke accessoires op de powertool

Nederlandse

passen, wil nicht zeggen dat een veilige werking dan gegardeerd is.

d. Het nominale toerental van het accessoire moet ten minste gelijk zijn aan het maximale toerental dat op de powertool staat vermeld. Accessoires die sneller worden aangedreten dan hun nominale toerental toestaat, kunnen breken en in het rond vliegen.
e. De buitendiameter en dikte van uw accessoire moeten binnen de nomi-nale capacititeit van uw powertool val-len. Accessoires van een onjuiste groote+kunnen Niet voldoende worden beschermd of geregeld.
f. Inzetgereedschappen met schroefdraadinzetstuk moeten nauwkeurig op de schroefdraad van de uitgaande as passen. De gatdiameter van met een flens gemonteerde inzetgereedschappen要去 passen bij de opnamediameter van de flens. Inzetgereedschappen die nicht nauwkeurig op het elektrische gereedschap bevestigd worden, draaien ongelijkmatig, trillen sterk en kuren tot verlies van de controle leiden.
g. Gebruik geen beschadigde accessoires. Controller voor elk gebruik accessoires zoals slijpschijven op afbrokkelingen en scheuren, steunschijven op scheuren, inkepingen en overmatige slijtage, staalborstels op lose of gescheurde draden. Als de powertool of het accessoire valt, inspecteer deze dan op schade of monteer een onbeschadigd accessoire. Nadat u het accessoire hebt geinspecteerd en gemonteerd, moet u uzelf en omstandersuit de lijn van het roterende accessoire plaatsen en de powertool gedurende een minuut onbelast met een maximaal toerental latent draaien. Beschadigde accessoires zullen normaliter breken tijdens.Deze testduur.
h. Draag persoonlijke beschemingsmiddelen. Gebruik, afhankelijk van de toepassing, een gelaatschem of veiligheidsbril. Draag al naargelang de omstandigheden een stofmasker, gehoorbescheming, handschoenen

en een werkplaatsschort dat allekleine slijp- en werkstukfragmentenkan tegenhonden.De oogbeschermingmoet bescherming kunnen biedentegen rondvliegende rommel die doordiverse werkzaamheden ontstaat.Hetstofmasker of ademtoestel moet instaat om deeltjes te filtreren die onstaan door uw werkzaamheden. Langdurige blootstelling aan hard geluid kanuw gehoor beschadigen.

i. Houd omstanders op veilige afstand van het werkgebied. Ledereen die het werkgebied betreedt, moet persoon- lijke beschemmingsmiddelen dragen. Fragmenten van een werkstuk of een gebroken accessoire+kennenuih het werkgebied wegvliegen en letselveroorzaken.
j. Houd de powertool alleen vast aan de geisoleerde handgrepen, waarat het snijhulpstuk in contact kan komen met Niet zichtbare bedrading of met het netsnoer van de machine. Wanner het snijhulpstuk een onder spanning staande kabel raakt,+kunnen de metalen delen van de machine onder spanning komen te staan,waardoor de gebruiker een elektrische schok kan krijgen.
k. Houd het netsnooruit de buurt van het draaiende accessoire. Als u de controle verliest, wordt het snoer möglichk doorgesneden of scheurt het, of raakt het verstrikt en kan uw hand of arm in het draaiende accessoire worden getrokken.
I. Leg de powertool nooit neer voordat het accessoire volledig tot stilstand is gekomen. Als u dit nalaat, kan het draaiende accessoire het oppervlak aangrijpen waardoor u de controle verliest over de powertool.
m. Laat de powertool nicht ingeschakeld verwijl u deze aan uw zijde draagt. Als u per ongeluk contact maakt met het draaiende accessoire, kan het verstrikt raken in uw kleding, waardoor het accessoire in uw lichaam worden getrokken.
n. Reinig de luchtgaten van de powertool regelmatig. De ventilator van de motor

trekt de stof tot in de behuizing en bovenmatige openhoping van metaalpoeder kan elektrische gevarenveroorzaken.

o. Gebruik de powertool nicht in de buurt van ontvlambare materialen. Vonken kuren deze materialen doe ontbranden.
p. Gebruik geen accessoires die koelvloeistoffen vereisen. Gebruik van water of andere koelvloeistoffen kan leiden tot elektrocutie of schokken.

4. Terugslag en hieraan gerelateerde waarschuwingen

Terugslag is een plotselinge reactie op een vastgelopen of vastgeklemde draaiende schijf, steunschijf, borstel of ander accessoire. Als het accessoire vastloopt of vastgeklemd raakt, komt het accessoire plots tot stilstand, wat op zijn beurt tot gevolg heeft dat de powertool in de richting worden geforceerd die tegengesteld is aan de rotatie van het accessoire op het contactpunt. Als een slijpschijf bijvoorbeeld in het werkstuk vastloopt of vastgeklemd raakt, kan de rand van de schijf die in het knelpunt vstraakt, zich ingraven in het oppervlak van het materiaal waardoor de schijf maar buiten klimt of springt. De schijf kan dan in de richting van de gebruiker of weg van de gebruiker springen, afhankelijk van de richting van de schijfbeweging op het knelpunt. Slijpschijven kunnen onder deze omstandigheden ook afbreken. Terugslag ontstaat door onjuist gebruik van de powertool en/of onjuiste gebruiksprocedures/ -omstandigheden en kan worden vermeden door de voorzorgsmaatregelen hieronder te nemen.

a. Houd de machine stevig vast en plaats uw lichaam zodenig dat u de krachten die ontstaan bij terugslag kunt weerstaan. Gebruik.altijd de hulpgreep, indien aanwezig, om maximale controte honden over terugslag of koppelreactie bij opstarten.De gebruiker kan koppelreacties of terugslagkrachten onder controle honden met de juiste voorzorgsmaatregelen.

b. Plaats uw hand nooit in de buurt van het draaiende accessoire. Het accessaire kan terugslaan over uw hand.

c. Plaats uw lichaam Niet in het gebied waarin de powertool zar bewegen als er terugslag optreedt. Bij terugslag zar de tool draaiend terugspringen in de richting die tegengesteld is aan de beweging van de schijf op het knelpunt.

d. Wees uiterst voorzichtig bij het gebruik van de machine bij hoeken, scherpe randen, etc. Voorkom dat de machine stuiert of vastgeklemd raakt. Hoeken, scherpe randen of een terugspringende machine hunn tot bevolg hebben dat het draaiende accessoire vastloopt waardoor u de controle verliest of er terugslag optreedt.

e. Bevestig geen houtbewerkingsbladen voor zaagkettingen of getande zaagbladen. Dergelijkke bladen veroorzaken vaak terugslag en verlies van controle over de machine.

5. Veiligheidswaarschuwingen die specifiek gelden voor slijp- endoordslijpwerkzaamheden:

a. Gebruik alleen schijftypes die worden aanbevolen voor uw powertool en de specifieke beschemkap die is ontworpen voor de geselecteerde schijf. Schijven waarvoordew powertool Niet ontworpen is, kuren Niet toereikend worden beschermd en zichn nicht veilig.
b. Gebogen slijpschijven要去en zodanig gemonteerd worden dat hun slijpopervlak Niet boven de rand van de beschemkap uit steekt. Een onjuist gemonteerde slijpschijf die over de rand van de slijpschijfuitsteekt, kan onvoldoende afgeschermd worden.
c. De beschemkap moet stevig worden bevestigd op de powertool en zo worden geplaatst dat de veiligheid maximaal is en de hoeveelheid schijf waaraan de gebruiker bloataat, minimaal is. De beschemkap helpt de gebruiker te beschermen gegen gebrozen schijffragmenten, ongewild contact met de schijf en vonden die kleding{kennen doen ontbranden.

Nederlandse

d. Schijven mogen alleen worden gebruikt voor de aanbevolen toepassing. Bij voorbeeld: Niet slijpen met de zichkant van een doorslijpschijf. Doorslijpschijven zijn bestemd voor omtrekslijpen; zijkrachten die op deze schijven worden toegepast+kennen tot gevolg hebben dat de schijf in stukken uiteenvalt.
e. Gebruik altijd onbeschadigde schijfflenzen van de juiste grotte en vormoor uw geselecteerde schijf.Juiste schijfflenzen ondersteunen de schijf waardoor het risico dat de schijf bredekt wordt verkleind.Flenzen voor doorslijpschijven+kennen afwijken van flenzen voor slijpschijven.
f. Gebruik geen afgesleten schijven van grotere powertools. Schijven die zijn bestemd voor grotere powertools zich Niet geschikt voor het hogere torental van eenkleinere tool en+kennen barsten.
6. Aanvullende veiligheidswaarschuwingen die specifiek zijn bestemd voor doorslijpwerkzaamheden:

Doorslijpwerkzaaamheden mogen alleen worden uitgevoerd met een speciale beschemkap (4b)(niet inbegrepen)

a. Forceer de doorslijpschijf Niet in het werkstuk en oefen Niet te veel krachtuit. Maak geen te diepe snedes. Door te veel spanning uit te oefenen op de schijf raakt deze overbelast en worden het risico groter dat de schijf in de snode verrormd raakt of vastloopt, Waardoor terugslag of schijfbreuk kan optreten.
b. Plaats uw lichaam Niet op een lijn met enchyter de draaiende schijf. Wanneer de schijf zich van uw lichaam af beweegt op het werkpunt, worden door de mogelijk terugslag de draaiende schijf en de powertool in uwrichting getorpedeerd.
c. Wanneer de schijf vastloopt of wenneer de snijbewerking om enige reden

wordt onderbroken, schakel dan de powertool uit en houd deze bewegingsloos vast totdat de schijf volledig tot stilstand is gekomen. Probeer de doorslijpschijf nooit uit de snede te verwijderen terwijl de schijf in beweging is. Anders kan terugslag optreden. Onderzoek eerst waarom de schijf is vastgelopen en verhelp deoorzaak.

d. Begin nicht opnieuw met doorslijpen verwijl de powertool in het werkstuk zit. Laat de schijf eerst op het maxi-male toerental komen en ga met de powertool verrolgens opnieuw voor-zichtig in de snede. Als u de powertool start verwijl.Deze in het werkstuk zit, kan de schijf vastgeklemd raken,haar boven lopen of terugslaan.
e. Ondersteun panelen of groote werkstukken om het risico te verkleinen dat de schijf bekneld raakt en terugslag optreedt. Grote werkstukken hebben de neiging om onder hun eigengewicht in elkaar te zakken. Ondersteuningen要去en worden geplaatst onder het werkstuk bij de lijn van de snede en bij de rand van het werkstuk aan beiden zichden van de schijf.
f. Wees extra voorzichtig als u in bestaande muren of andere blinde gebieden een "binnengat"maakt. Deuitstekende schijf snijdt möglichk door gas- of waterleidingen, elektrische bedrading of objecten waardoor terugslag kan optreden.

7. Overige risico's

Er kuren zichijdens het gebruik van het gereedschap ook andere risico's voorden die misschien Niet in de bijgevoegde verilgheidswaarschuwingen worden vermeld. Deze risico's kuren zich voorden als gevolg van onoordeelkundig gebruik, langdurig gebruik, enz. Zelfs als de verilgheidsvoorschriften in acht worden genomen en de verilgheidsvoorzieningen worden geimplienteerd, kuren bepaalde risico's nicht worden vermeden. Deze omvatten:

• Beschadiging van de longen bij werkken zonder stofmasker.

• Beschadiging van het gehoor bij langdurig werkken zonder gehoorbescherming.

• Gezondheidsschade die uithand-arm-trillingen resulteert, wannerhet toestel over een langereperiodewordt benut of nicht reglementair wordtegoerd of onderhoden.
• Waarschuwing: Dit toestel produeert gedurende het bedrijf een elektromagnetisch veld. Dit veld kan alaar omstandigheden actieve of passieve medische implantanten belemmeren. Om het gevaar van ernstige verwondingen te reduceren, adviseren wij personen met medische implantaten hun arts en de fabrikant van het medische implantaat te consulteren, alvorens het toestel worden bediend.

Controleer aktijd of de spanning van de stroomtoevoer overeenkomt met de spanning op het typeplaatje.

• Gebruik de machine nicht indien het netsnoer of de netstekker zich beschadigd.
• Gebruik uitsluitend verlangkabels die geschikt zijn voor het vermogen van de machine met een minimale dikte van 1,5mm^2 . Indien u een verlangkabel-haspel gekruikt, rol dan.altijd de kabel volledig UIT.

9. Voor het eerste gebruik

Haal de machine en de accessoiresuit de verpakking. Controller de machine op transportschade en gebruik de machine nicht in geval van schade.Houd het verpakkingsmaterialui tde buurt van kinderen, risico op verstikking!

10. Inhoud van de verpakking

1× Haakse slijper
1×Extrahandgreep
1× Nokkensleutel
1 × Beschermkap
1× Gebruiksaanwijzing

11. Beoogd gebruik

Uw haakse slijper is ontworpen voor het slijpen van stenen en stalen materialen zonder gebruik van water. Voor doorslijp-werkzaamheden moet een speciale beschemkap (6b) worden gebruikt (niet inbegrepen).

Gebruik de machine Niet voor andere werkzaamheden!

De haakse slijper werkt met slijpschijven met een omtrekssnelheid van 80~m / s en een maximale diameter van 230~mm .

12. Montage van de extra handgreep

Gebruik de haakse slijper uitsluitend met gemonteerde extra handgreep (12). In de kop voor de aandrijving bevinden zich in totaal drie gaten (voor linkshandigen enrechtshandigen), waarin de extra handgreep kan worden geschroefd. Houdijdens het werken de haakse slijper.altijd met beiden handen vast.

13. Monteren van de beschemkap

Gebruik de machine nicht zonder de beschermkap (6)!

13.1 De beschemkap (6) moet zodanig bevestig worden dat de beschemkap beschermt gegen vonden splinters.
132 De beschermkap is voorzien van een snelsluiting (15). Om de snelsluiting (15) te openen duwt u de hendel omhoog en om de snelsluiting te sluiten duwt u de hendel maar beneden.
13.3 Draai indien nodig de snelsluiting aan met de zeskantmoer (14).

14. Plaatsen van de slijpschijf

Let op! Trek bij het inzetten of wisselen van een slijpschijf beslist de stekker uit het stopcontact, om ongewild inschakelen te voorkomen.
14.1 Blokveer de as (11) door het indrukken en ingedrukt houden van de vergrendelknop (8).

Nederlandss

142 Draai de as (11) met de hand rond tot de as voelbaar vastklikt..

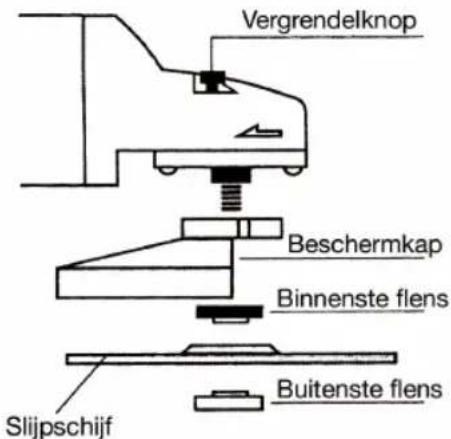

14.3 Leg de binnenste flens (9) zodanig op de as (zie afbeelding) dat de binnenste flens Niet op de as kan verdraien.
14.4 Leg de slijpschijf op de binnenste flens.
14.5 Schroef de buitenste flens (10) op de as.

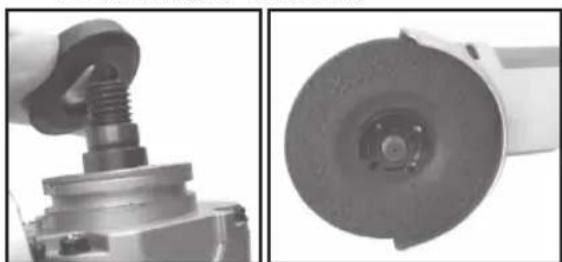

14.6 Gebruik de nokkensleutel (13) om de buitenste flens vast te draaien.

De buitenste flens heeft twee verschillende kanten. Schroef de buitenste flens als volgt op de as:

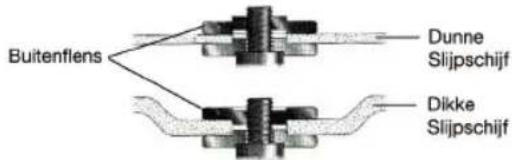

Als u dunne slijpschijven gebruikt, schroef dan de buitenste flens met de band maar boven. Als u dikke slijpschijven gebruikt, schroef dan de buitenste flens met de band maar beneden.

14.7 Draai ter controle van de juiste montage en vrijloop de slijpschijf met de hand rond.
14.8 Laat de machine proefdraaien.

14.9 Voer voor het wisselen van de slijpschijf de procedure uit in omgeekerde volg-orde, nadat u de buitenste flens met de stersleutel hebt losgedraaid. Ontdoe voor het wisselen van slijpschijven de binnenste en buitenste flens algid van slijpresten.

15. Voor het opstarten / gebruiksinstructies

Zorg ervoor dat de spanning van de voedingsbron overeenkomt met de informatatie op het typeplaatje.
- De diameter van de schijf mag Niet groter�z dan wat worden aangegeven op het typeplaatje (230 mm).
- Gebruik alleen slijpschijven die zijn goedgekeurd voor snelheden van minstens 6300 omwentelingen per minuut.
- Het apparataat mag alleen worden gebruikt met een geschikte beschemkap (6). Pas de positie van de beschemkap aan de vereisten van de handeling aan. De beschemkap (6)要去 algid uitgelijnd zich zodat deze op de best möglichke manier beschermt gegen yonken en deeltjes.
- Om de beschemkap aan te passen, tilt u de snelspanner (15) op. Verplaats de beschemkap overeenkomstig. Draai, indien nodig, de vastzetmoer (14)lichtjes los met een sleutel of een steeksleutel en draaiervolgens de moer weer vast.
Zorg ervoor dat de slijpschijf altijd vrij kan draajen
- Laat na het installereren van een neue slijpschijf de haakse slijper ongeveer 1 minuut onbelast draaien. Vervang trilschijven onmiddelijk. Bescherm schijven gegen stoten, schokken, vocht en vet. Zorg er.altijd voor dat de slijpschijf in de richting van de afgedrukte pij roteert. Let.altijd op de vervaldatum van de slijpschijf. Dit is in de binnenste ring op elke slijpschijf gestempeld.
Voor de Beste slijpresultaten staat u de haakse slijper met een hoek tussen 30^ en 40^ ten opzichte van het oppervlak van het werkstuk voor grof slijpen

en beweegt u deze gelijkmatigBeen en\ weer.

• Slijp nooit materialen met asbest.
• Beveilig het werkstuk.
• Voorkom oververhitting van de slijpschijf door tussen de werkzaamhedendoor (koel)pauzes in te lassen.

16. IN/UIT schakelen

Plaats de stekker in het stopcontact.

16.1 Schakel in:

Gebruik een vinger om de vergrendelknop (2b) maar voren te duwen en drukervolgens op de AAN / UIT-schakelaar.

16.2 Schakeluit:

Laat de schakelaar los (2a + b)

Vervang onmiddelijk een beschadigde beschemkap voor uw eigengeilheid.

17.1 Open de snelspanner (15) van der beschemkap en draai de beschemkap totdat de vergrendelingen op de beschemkap zichtaar+zijn in de uitsparingen.
172 Trek de beschermkaprecht omhoog. Maak zo nodig ook de vastzetmoer (14) los om de beschermkap beter te kunnen verwijderen.

18. De hoofdhandgreep instellen

De hoofdhandgreep kan op 3 posities worden ingesteld.

Verstel de hoofdhandgreep nicht tijdens het gebruik!

18.1 Druk de ontgrendelingsknop (3) in.
18.2 Draai de hoofdhandgreep in de gewenste positie totdat hij op+zijnplaats klikt.
18.3 Laat de ontgrendelknop (3) los.

19. Reiniging en onderhoud

Haal voor alle onderhoudswerkzaamheden aan de machine de stekker uit hetstopcontact!
- Reinig de machine met een vochtige doek.
Bij ernstiger verruiling aunt u de doek met een mild schoonmaakmiddel of zachtzeep bevochtigen. Andere reini

gingsmiddelen bevatten vaak chemische stoffen die de kunststof onderden van de machine kuren aantasten.

• Let erop dat de ventilatiesleuven (4) altiijd schoon en open blijven. Verwijder na ieder gebruik het vuil en schuurstofuit de ventilatieopeningen met een kwast of met perslucht.
• Let erop dat er geen vloeistoffen in de machineterecht{kennen komen en dompel de machine nooit onder in vloeistoffen.
• Reparaties, inspections van het binnenwerk van de machine, instellingen en het wisselen van koolborstels mogenauitsluitend door een vakman worden uitgevoerd. Er mogen uitsluitend identieke reserveonderdelen worden gebruikt! Neem voor meer informatie contact op met de klantenservice.
• Wanner er zich sterkere vonden bij de koolborstels voordoen, is dit een teken dat de koolborstels要去en worden verrangen. Laat de koolborstels door eenvakman verrangen.

Opgenomen vermogen: 2200 W

Onbelast toerental: 6300 min-1

Slijpschijfdiameter: 230mm

Asdraad: M14

Lengte kabel: 3 m

Gewicht: 5,23 kg

Onzekerheid K: 1,5 m/s²

Hand arm vibratie

extra handgreep a hAG 3,73 m/s

Onzekerheid K: 1,5 m/s²

20.1 Trillingsniveau

Het trillingsemissieniveau dat in deze gebruiksaanwijzing worden vermeld, is gemeten conform een gestandaardiseerde test in EN 60745; deze mag worden gebruikt om

Nederlandse

twee machines met elkaar te vergelijkken en als voorlopige beordeling van deblootstelling aan trilling bij gebruik van de machine voor de vermelde toepasseningen.

• Gebruik van de tool voor andere toepassingen, of met andere of slecht onderhouden accessoires, kan hetblootstellingsniveau in aanzienlijke mate doentoenemen
• wanner de machine isuitgeschakeld of wanner deze looptaar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren

Beschem uzelf gegen de gevolgen van trilling door de machine en de accessoires te onderhoden, uw handen warm te houden en uw werkwijze te organiseren.

21. Afvalverwerking en hergebruik

De machine mag nicht worden afgevoerd met het huishoudelijk afval.

De machine bevindt zich in een verpakking om transportschade te vermijden. Deze verpakking is grondstof en is dus herbruikbaar of kan wee in de grondstoffenkring-loop teruggevoerd worden. De machine en zijn accessoires bestaanuit verschillende materialen, zoals bijv. metaal en kunststoffen.Voer defecte onderdelen af als gevaarlije stoffen.Vraag bij de vakhandel of op het gemeentehuis omeer informatie! Het product en de gebruiksaanwijzing kunnen wijzig. De technische geevens kunnen zonder voorafgaande aankondiging worden gewijzigd.

22. EG-Conformiteitsverklaring

Hiermee verklaren wij, Batavia GmbH, Wethouder Buitenhuisstraat 2a, NL-7951 SM Staphorst, dat het apparaat Haakse slijper, Model BT-AG004, Artikel Nr. 7062851 op grond van zijn ontwerp en bouwwijze en in de door ons in omloop gebrachte uitvoering voldoet aan de desbeteffend van toepassing,zijnde fundamentele veiligheids-en gezondheidsvereisten van de EG-richlijnen: 2014/30/EU (Elektromagnetische compatibiliteit), 2006/42/EG (Machines), 2011/65/ EU.Voor de evaluatie van de conformiteit bijn de volgende geharmoniseerde normen toegepast:

EN 60745-1:2009+A11;

EN 60745-2-3:2011+A2+A11+A12+A13;

EN 55014-1:2006+A1+A2;

EN 55014-2:2015;

EN 61000-3-2:2014;

EN 61000-3-3:2013

Staphorst, 18 januari 2018

Technische documentatie bewaar door:

Meino Seinen, Batavia GmbH,

Weth.Buitenhuisstraat 2a,7951 SM

Staphorst, Nederland

Het product en de gebruiksaanwijzing kunnen wijzigen. De technische gegevens kunnen zonder voorafgaande aankondiging worden gewijzigd.

BATVIA

2 YEAR WARRANTY

Dit product heeft 2aar garantie

Geachte klant, once producten ondergaan een streng kwaliteitis controle proces. Wanner dit product Niet correct functioneert, vend u zich alstublieft alsijd eerst tot once klantenservice. Bewaar alsijd uw aankoopbewijs. De garantieservice is alleen van toepassing op materiaal- of productiefouten. Uitgesloten+zijn gebreken veroorzaakt door intensief gebruik, misbruik en incorrecte behandeling of extern geweld.

Monday till Friday from 8 am until 4 pm / Lundi jusqu'à Vendredi de 9 - 17 heures / Maandag t/m vrijdag van 9 tot 17 heures

0080066477400
