Producttype	Doorstroomboiler
Merk	AEG
Model	MTE 570
Afmetingen (H x B x D)	143 x 190 x 82 mm
Gewicht	1,5 kg
Elektrische voeding	200-240 V ~, 50/60 Hz, 1/N/PE
Nominaal vermogen (bij 230 V)	5,7 kW
Beschermingsgraad	IP25
Beschermingsklasse	Klasse I
Behuizingsmateriaal	Kunststof
Kleur	Wit
Verwarmingssysteem	Blootliggende draad, kalkbestendig
Temperatuurbereik warm water	30 - 50 °C
Maximale toelaatbare druk	1 MPa (10 bar)
Minimale aftapdebiet	> 2,2 l/min
Maximaal aftapdebiet (instelbaar)	3,2 l/min
Warmwaterproductie (Δθ 25 K)	3,2 l/min
Nominale inhoud	0,1 L
Hoofdfuncties	Elektronische regeling, constante uitlaattemperatuur, automatische vermogensreductie, geschikt voor handen wassen, antikalksysteem
Onderhoud en reiniging	Reinigen met een vochtige doek; regelmatig de straalregelaar ontkalken; de elektrische veiligheid laten controleren door een installateur
Veiligheid	Veiligheidspressostaat, brandwondenbeveiliging (uitlaattemperatuur > 43 °C), veiligheidsstop bij defect
Reserveonderdelen	Speciale straalregelaar SR5 (ref. 270582), filter koudwatertoevoer, aansluitslang
Repareerbaarheid	Ingrepen alleen voor een gekwalificeerde installateur; vervanging van de voedingskabel mogelijk (4 mm²)

Veelgestelde vragen - MTE 570 AEG

Het apparaat start niet terwijl de warmwaterkraan open is. Wat te doen?

Controleer eerst of het apparaat onder spanning staat (automaat of stopcontact). Als de straalregelaar verkalkt of vervuild is, reinig deze dan of vervang hem door een specifiek model (SR5 voor de MTE 570). Als het filter van de koudwatertoevoer verstopt is, reinig het dan nadat u de watertoevoer hebt afgesloten. In laatste instantie kan de veiligheidspressostaat zijn geactiveerd: schakel de spanning uit, laat de druk in de leiding zakken en schakel weer in.

Hoe stel ik de maximale watertemperatuur in?

De maximale temperatuur wordt ingesteld met de potentiometer in het apparaat. Let op: schakel eerst de elektrische voeding op alle polen uit. Verwijder de kap, stel de potentiometer met een schroevendraaier in op de gewenste temperatuur (fabrieksinstelling: 38 °C) en plaats de kap terug.

Hoe maak ik de boiler schoon en onderhoud ik hem?

Gebruik een vochtige doek om de buitenkant schoon te maken. Gebruik geen schurende middelen. Ontkalk de speciale straalregelaar regelmatig met een commercieel product of vervang hem. Laat de elektrische veiligheid periodiek controleren door een gekwalificeerde installateur.

Wat is het jaarlijkse energieverbruik?

Het jaarlijkse elektriciteitsverbruik is 478 kWh volgens het aftapprofiel XXS. De energie-efficiëntieklasse is A.

Het warm water bereikt de gewenste temperatuur niet. Wat te doen?

Controleer eerst of de maximale temperatuur niet te laag is ingesteld in het apparaat (laat dit door een installateur instellen). Als het apparaat zijn vermogenslimiet heeft bereikt, verlaag dan de aftapsnelheid door de kraan gedeeltelijk te sluiten.

Kan ik het apparaat zelf installeren?

De installatie, inbedrijfstelling en het onderhoud mogen uitsluitend door een gekwalificeerde installateur worden uitgevoerd. Houd u aan de plaatselijke voorschriften en geldende normen. Het apparaat moet worden geaard en beveiligd met een omnipolaire schakelinrichting.

Wat te doen bij waterlekkage?

Sluit onmiddellijk de koudwaterafsluitkraan en schakel de elektrische voeding uit. Controleer de hydraulische aansluitingen (deze moeten worden vastgedraaid met een sleutel van 14 mm terwijl u het deel aan de apparaatzijde vasthoudt). Als het lek aanhoudt, neem dan contact op met een installateur.

Hoe het apparaat leegmaken bij kans op vorst?

Sluit de koudwaterafsluitkraan, open de aftapkraan en draai de hydraulische aansluitingen van het apparaat los. Let op: het afgetapte water kan erg heet zijn. Bescherm het apparaat tegen vorst na het aftappen.

Welke accessoires worden meegeleverd met het apparaat?

Worden meegeleverd: een filter in de koudwatertoevoer, een speciale straalregelaar SR5 (code 270582), een aansluitslang 3/8 van 500 mm met afdichtingen, een T-stuk 3/8 en een AEG-logo voor montage op de gootsteen.

Het rode lampje brandt, wat betekent dat?

Het brandende rode lampje duidt op een storing. Raadpleeg het hoofdstuk Probleemoplossing van de handleiding. Mogelijke oorzaken zijn een geactiveerde veiligheidspressostaat, een defect in het verwarmingssysteem of een verstopt filter. Schakel de voeding uit en neem indien nodig contact op met een installateur.

GEBRUIKSAANWIJZING MTE 570 AEG

Bediening en Installatie 75

1. Algemene aanwijzingen 75
   1.1 Veiligheidsaanwijzingen 75
   1.2 Andere aandachtspunten in deze documentatie 75
   1.3 Maateenheden 76
2. Veiligheid 76
   2.1 Voorgeschreven gebruik 76
   2.2 Algemene veiligheidsaanwijzingen 76
   2.3 Keurmerk 77
   3.Toestelbeschrijving. 77
3. Instellingen 78
4. Reiniging, verzorging en onderhoud 78
5. Problemen verhelpen 78

INSTALLATION

1. Veiligheid 79
   7.1 Algemene veiligheidsaanwijzingen 79
   7.2 Voorschriften, normen en bepalingen 79
   8.Toestelbeschrijving. 79
   8.1 Leveringsomvang. 79
   8.2 Toebehoren 79
2. Voorbereidingen 80

3. Montage 80
   10.1 Montageplaats 80
   10.2 Montagealternatieven 80
   10.3 Elektriciteit aansluiten 83

4. Ingebruikname 83
   11.1 Eerste ingebruikname 83
   11.2 Overdracht van het toestel 83
   11.3 Opniew in gebruik nemen.. 84
   11.4 Installingen 84

5. Buitendienststellung 85

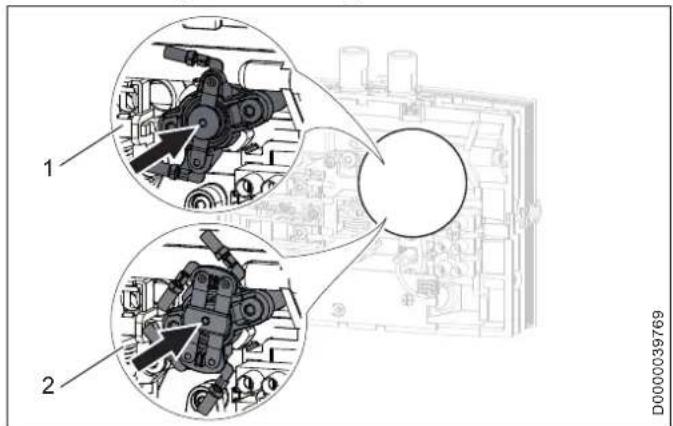

6. Storingen verhelpen 86
7. Onderhoud 87
8. de technische gegevens 88
   15.1 Afmetingen en aansluitingen 88
   15.2 Elektriciteitsschema 89

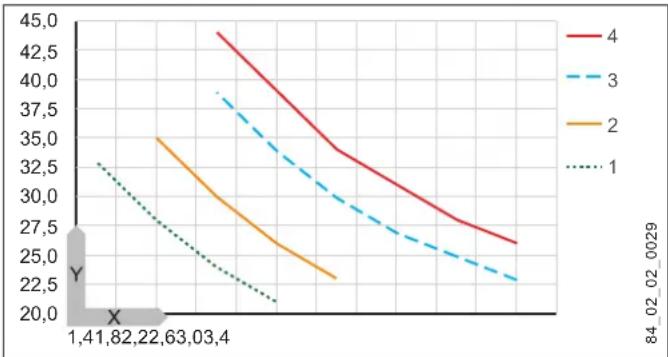

   15.3 Temperatuurverhoging 90
   15.4 Toepassingsmogelijkheden 91
   15.5 Gegevens over het energieverbruik 91
   15.6 Gegevenstabel 92

GARANTIE

MILIEU EN RECYCLING

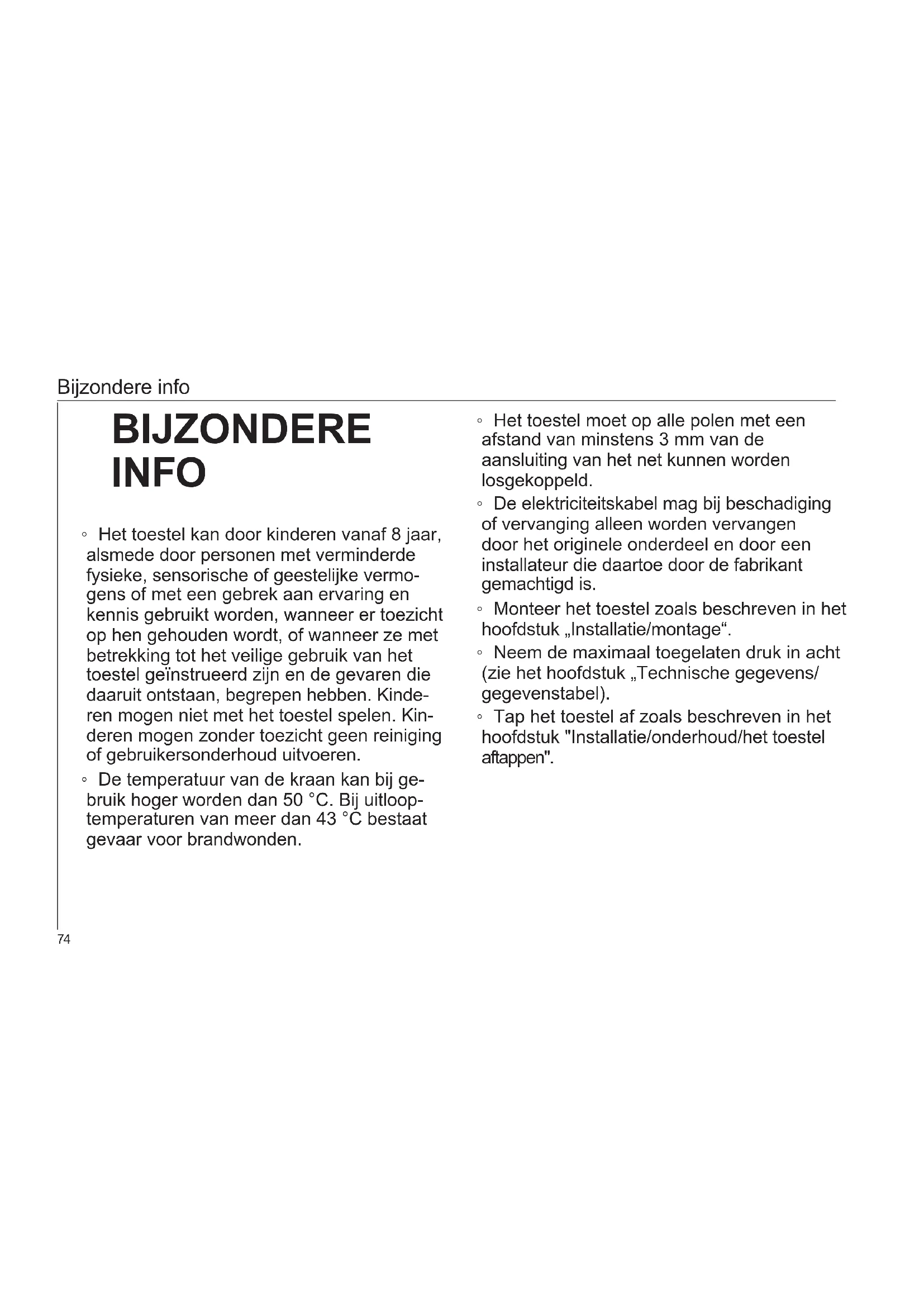

Bijzondere info

BIJZONDERENE INFO

• Het toestel kan door kinderen vanaf 8aar, alsmede door personen met verminderde fysieke, sensorische of geestelijkke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanner er toezicht op hen gehonden worden, of wanner ze met betrekking tot het veilige gebruik van het toestel geinstrueerd zich en de bevaren die waaruit ontstaan, begrepen hebben. Kinderen mogen Niet met het toestel spelen. Kinderen mogen zonder toezicht geen reiniging of gebruikersonderhoud uitvoeren.
  ° De temperatuur van de kraan kan bij gebruik hoger worden dan 50^ Bij uitlooptemperaturen vaneer dan 43^ bestaat gevaar voor brandwonden.

• Het toestel moet op alle polen met een afstand van minstens 3mm van de aansluiting van het net+kennen worden losgekoppeld.
  De elektriciteitskabel mag bij beschadiging of verranging alleen worden verrangen door het originele onderdeel en door een installateur die daartoe door de fabrikant gemachtigd is.

• Monteer het toestel zoals beschreiben in het hoofdstuk „Installatie/montage".
  Neem de maximaal toegelaten druk in acht (zie het hoofdstuk „Technische gegevens/ gegevenstabel).
  Tap het toestel af zoals beschreiben in het hoofdstuk "Installatie/onderhoud/het toestel aftappen".

Bediening - voor de gebruiker en de installmenteur

BEDIENING

1. Algemene aanwijzingen

Het hoofdstuk "Bediening" is bedoeld voor de gebruiker van het toestel en voor de installmenteur.

Het hoofdstuk "Installatie" is bestemd voor de installateur.

Info

Lees deze handleiding voor gebruik zorgvuldig door enbewaar deze op eenveiligeplaats.

Overhandig de handlede ing voorkomende gevalen aan een volgende gebruiker.

1.1 Veiligheidsaanwijzingen

1.1.1 Structuur veiligheidsaanwijzingen

TREFWOORD Soort gevaar

Hier staan möglichke gevolgen, wanner de veiligheidsaanwijzing worden genedeerd.

Hier staan maatregelen om het gevaar af te wenden.

1.1.2 Symbolen, soort gevaar

Symbool Soort	gevaar
Lésel !
	Elektrische schok
	Verbranding (Verbranding, verschroeiing)

1.1.3 Trefwoorden

TREFWOORD Betekenis
GEVAAR Aanwi	zingen die leiden tot zwaar letsel of overlijden, wanneer deze nicht in acht worden genommen.
WAARSCHU-WING	Aanwijzingen die kuren leiden tot zwaar letsel of overlijden, wanneer deze nicht in acht worden genomen.
VOORZICTHIG	Aanwijzingen die kuren leiden tot middelmatism,zwaar of Licht letsel, wanneer deze nicht in acht worden genomen.

1.2 Andere aandachtspunten in deze documentatie

Info

Aanwijzingen worden door horizontale lijnen boven en onder de tekst begrensd. Algemene aanwijzingen worden aangeduid met het symbol dat hiernaast staat.

》Lees de aanwijzingteksten grondig door.

Bediening - voor de gebruiker en de installmenteur

Symbool
!	Materièle schade (toestel-, gevolg-, milieuschade)
	Het toestel afdanken

» Dit symbolism geeft aan dat u iets moet去做。De verieiste handelingen worden stapsgewijs beschreiben.

1.3 Maateenheden

Info

Tenzij anders worden vermeld, worden de maateenheid in millimeter aangegeven.

2. Veiligkeit

2.1 Voorgeschreveu gebruik

Het toestel is bestemd voor gebruik in een huishoudelijkte omgeving. Het kan veilig bediend worden door personen die.daarover Niet geinstruereeerd+zijn. Het toestel kan eveneens buiten een huishouden gebruikt worden, bv. in het Kleinbedrijf, voor zover het opdezelfde wijze gebruikt worden.

Het toestel is geschikt voor de opwarming van tapwater of voor de bijverwarming van water dat voorverwarmd is. Het toestel is bedoeld voor een handwastafel.

Elk ander gebruik geldt nicht als gebruik conform de voorschriften. Tot gebruik conform de voorschriften behoort ook het in acht nemen van deze handleiding evenals de handleidingen voor de gebrukke accessoires.

2.2 Algemene veiligheidsaanwijzingen

GEVAAR voor verschroeiing
De temperatuur van de kraan kan bij gebruik hoger worden dan 50^ Bij uitlooptemperaturen van meer dan 43^ bestaat gevaar voor brandwonden.

WAARSCHUWING letsel
Het toestel kan door kinderen vanaf 8aar, alsmede door personen met verminderde fysieke, sensorische of geestelijkke vermogens of met een gebrek aan ervaring en kennis gebruikt worden, wanner er toezicht op hem gehouden worden, of wanner ze met betrekking tot het verilige gebruik van het toestel geinstruerd zich en deGeVaren die waaruit ontstaan, begrepen hebben. Kinderenogeniet met het toestel spelen. Kinderenogen zonder toezicht geen reiniging of gebruikersonderhoud uitvoeren.

GEVAAR Elektrische schok
Een beschadigde elektrische aansluitkabel要去
door eenvakman worden verrangen. Daardoor worden möglichke risico's uitgesloten.

Materièle schade
Beschem het toestel en de kraan gegen vorst.

Materièle schade
Gebruik alleen de meegeleverde speciale straalregelaar. Voorkom kalkaanslag aan de kraanuitlopen (zie het hoofdstuk „Reiniging, verzorging en onderhoud").

2.3 Keurmerk

Zie het typeplaatje op het toestel.

Landspecifieke vergunningen en certificateen: Duitsland

Op basis van de lokale verordingen heeft het toestel een algemeen bouwkundig testcertificaat ontvangen om de geschiktheid op het vlak van het geluidsniveau aan te tonen.

AEG

HOL

DIN 4109

P-IX 7508/1

MPANRW.

3. Toestelbeschrijving

De elektronisch geregelde keine doorstromer houdt de uitlooptemperatuur tot aan de vermogensgrens constant, onafhankelijk van de aanvoertemperatuur.

Het toestel is in de fabriek ingesteld op de voor het wassen van de handen geschikte temperatuur. Als die temperatuur eenmaal is bereikt, redueert de elektronica automatisch het vermogen. Het vermogen worden aangepast aan de gewenste temperatuur, dus worden de temperatuur Niet overschreden.

Het toestel verwarmt het water direct bij het tappunt zodra de kraan opengedraaid worden. Door het korte leidingtraject ontstaan slechts geringe energie- en waterverliezen.

Het warmwatervermögen is afhankelijk van de koudwaterinlooptemperatuur, het verwarmingsvermögen en het doorstroomvolume.

Het blankdraadelement is geschikt voor kalkarm en kalkhoudend water. Het verwarmingssysteme is in grote mate ongevoelig voor verkalking. Het verwarmingssysteme zorgt voor een snelle en efficiente warmwateraanbieding aan de handwastafel.

De vakman kan de maximale waarden voor temperatuuren debiet instellen (zie het hoofdstuk „Ingebruikname/instelleningen").

De inbouw van de meegeleverde speciale straalregelaar resulteert in een optimale waterstraal.

4. Installingen

Zodra u de warmwaterkraan opendraait of de sensor van een sensorkraan activeert, worden automatisch het verwarmingssysteme van het toestel ingeschakeld. Het water wordt verwarmd. U kunt de temperatuur van het water met de kraan instellen:

Zie het hoofdstuk „Technische gegevens" voor meer informatie over de tapdrempel en debietbegrenzing.

Temperatuur verhogen

Smoor het doorstroomvolume bij de kraan.

Temperatuur verlagen

» Draai de kraan verder open of meng meer koud water bij.

Na onderbreking van de watertoevoer

Zie het hoofdstuk „Ingebruikname/opnieuw in gebruik nemen".

5. Reiniging, verzorging en onderhoud

» Gebruik geen schurende reinigingsmiddelen of reinigingsmiddelen met oplosmiddelen. Een vochtige doek volstaat om het toestel te onderhonden en te reinigen.
» Controller periodiek de kranen. Verwijder kalk op de kraanuitlopen met in de handel verkrijgbare ontkalkingsmiddelen.
» Laat de elektrische verilgheit van het toestel periodiek controlleren door een installment.

Ontkalk of verrang de speciale straalregelaar van de kraan regelmatig (zie het hoofdstuk,Toestelbeschrijving/accessoires").

6. Problemen verhelpen

Problem Oorzaak Oplossing
Het toestel schakelt Niet in hoewel de warmwaterkraan volledig open staat.	Het toestel heeft geen spanning.	Controleer de zeke-ring van de huisinstalatie.
	De straalregelaar in de kraan is vuil of verkalkt.	Reinig en/of ontkalk de straalregelaar of verwang de speciale straalregelaar.
	De watervoorzieening is onderbroken.	Ontlucht het toestel en de koudwatertoevoer-leiding (zie het hoofd-stuk „Instellengen").
De gewenste tem-peratuur worden nicht bereikt.	De maximumtempera-tuur is in het toestel te laag ingesteld.	Laat de maximum-temperatuur opnieuw instellen door de vakman.
	Het toestel heeft de grens van+zijn vermo-gen bereikt.	Reduceer het debiet.

Waarschuw de installmenter als u deoorzaak zich nicht kunt verhelpen. Hij kan u sneller en beter helpen als u hem het nummer op het typeplaatje doorgeeft (000000-0000- 000000).

INSTALLATIE

7. Veiligkeit

Installatie, ingebruikname, evenals onderhoud en reparatie van het toestel mogen alleen door een gekwalificeerde installateur uitgevoerd worden.

7.1 Algemene veiligheidsaanwijzingen

Wij waarborgen de goede werkung en de bedrijfszekerheid uitsluitend bij gebruik van originele onderdelen en verwangingsonderdelen voor het toestel.

Materièle schade

Houd rekening met de max. toegelaten aanvoertemperatuur. Bij hogere temperaturen kan het toestel beschadigd raken. Met een centralethermostaatkraankunt u de aanvoertemperatuur begrenzen.

72 Voorschriften, normen en bepalingen

Info

Neem alle nationale en regionale voorschriften en bepalingen in acht.

De specifieke elektrische weltstand van het water mag niet lager zich dan de waarde die aangegeven is op het typeplaatje. Bij een water-koppelnet moet rekening worden gezogenen met de laagste elektrische weltstand van het water (zie het hoofdstuk "Technische gevevens/ geveenstabel"). De specifieke elektrische weltstand of

het elektrisch geleidend vermogen van het water kurz u opvragen bij uw watermaatschappij.

8. Toestelbeschrijving

8.1 Leveringsomvang

Bij het toestel worden het volgende geleverd:

Zeef in de koudwatertoevoer
Speciale straalregelaar,SR
Aansluitslang 3/8, 500 mm lang, met dichtingen
T-stuk 3/8
Bedrijfslogo voor bovenbouwmontage
* voor de aansluiting als drukvast toestel

8.2 Toebehoren

Speciale straalregelaar „SR“

SR3:Ordernummer289591

voor MTE 350 en MTE 440

SR5:Ordernummer270582

voor MTE 570 en MTE 650

• Voor toepassing bij schroefdraad M22/M24.

Drukloze kranen

AHS 50 Sensorarmatuur voor de wastafel
AHo 40 MTH Wandkraan voor boenbouw
AHu 40 MTH Tweegreeps wastafelkraan
AHEu 40 MTH Eengreeps wastafelkraan

Drukvaste kraan

ADS40 Sensorarmatuur voor de wastafel

9. Voorbereidingen

» Spoel de waterleiding grondig door.

Waterinstallatie

Een veiligheidsventiel is Nietoodzakelijk.

Kranen

» Gebruik geschikte kranen (zie hoofdstuk

"Toestelbeschrijving/toebehoren")

Info

De inbouw van de meegeleverde speciale straalregelaar in de kraan resulteert in een optimale waterstraal.

10. Montage

10.1 Montageplaats

Monteer het toestel in een vorstvrijne ruimte in de nabijheid van het aftappunt.

Zorg ervoor dat de bevestigingssschroeven aan de zijkant van de=kappen bereikbaar blijven.

Het toestel is geschikt voor onderbouw (wateraansluitingen aan de bovenkant) en bovenbouw (wateraansluitingen aan de onderkant).

De stelschroef voor het debiet is spanninggelaeidend en de beschermingsgraad IP 25 is enkel gewaarborgd als dechterwand van het toestel is gemonteerd.

» Monteer aktijd de achechterwand van het toestel.

10.2 Montagealternatieven

10.2.1 Montage onder de wastafel

Drukloos, met drukloze kraan

26_02_05_0086

Drukvast, met drukvaste kraan

26_02_05_0094

Montage van het toestel

Info

»Monteer het toestel aan de muur.

De muur voldoende draagvermogen hebben.

» Draai de bevestigingsschroeven van de=kappen twees slagen los.

Ontgrendel de knipsluiting met een schroevendraier.
» Verwijder de toestelkap met het verwarmingssystemeer aan voren.

» Breek de doorvoeropening in de toestelkap voor de elektrische aansluitkabel UIT met een tang. Werk de rand zo nodig bij met een vrij.
» Gebruik de weiterwand van het toestel als boorsjabloon.
» Monteer de hinterwand met geschikte pluggen en schroeven op de muur.

Installatie - voor de installateur

» Leid de elektrische aansluitkabel door de doorvoer-opening in de hinterwand.
» Haak de toestelkap met het verwarmingssystemen onder in.
» Klik het verwarmingssysteme in de knipsluiting.
Zet de toestelkap vast met de bevestigingssschroeven.

Montage van de kraan

» Monteer de kraan. Neem de instructies in de Bedie-nings- en installmentehandleiding van de kraan in acht.

Materielle schade

» Bij het vastzetten van de aansluitingen dient u bij het toestel gegen te houden met een sleutel SW 14.

Drukvaste kraan

Info

» Monteer de meegeleverde aansluitslang 3/8 en het T-stuk 3/8.

10.2.2 Bovenmontage, drukloos, met drukloze kraan

Montage van de kraan

» Monteer de kraan. Neem de instructies in de Bediennings- en installmentiehandleiding van de kraan in acht.

Materièle schade

Bij het vastzetten van de aansluitingen dient u bij het toestel gegen te honden met een sleutel SW 14, zie het hoofdstuk "Montagealternatieven/onderbouwmontage".

Montage van het toestel

» Monteer het toestel met de wateraansluiitingen op de kraan.

10.3 Elektriciteit aansluiten

Voer alle werkzaamheden voor elektriciteitsaansluitingen en installmenteuit conform de voorschriften.

Zorg ervoor dat het toestel is aangesloten op de aardleiding.

Het toestel moet op alle polen met een afstand van minstens 3mm van de aansluiting van het net kunnen worden losgekoppeld.

De toestellen zijn bij levering uitergerust met een elektrische aansluitkabel (MTE 350 met stekker).

Een aansluiting op een vaste elektrische leiding is möglichk, als die minstensdezelfde diameter heeft als de standardaansluitkabel. De maximale leidingsdiameter bedraagt 3× 6mm^2

Bij een bovenbouwmontage van het toestel要去 de elektrische aansluitkabel awhile het toestel geleid worden.

Materielle schade

Zorg er bij aansluiting op een geaard stopcontact (bij toepassing van een elektrische aansluitkabel met stekker) voor dat het geaarde stopcontact na installmentie van het toestel vrij toegankelijk is.

Materièle schade

Neem de gegevens op het typeplaatje inucht. De aangegeven spanning要去 overeenkomen met de netspanning.

» Sluit de elektrische aansluitkabel conform het elektriciteitsschakelschema aan (zie het hoofdstuk „Technische gegevens / elektriciteitsschakelschema").

11. Ingebruikname

11.1 Eerste ingebruikname

on

26_02_05_0087

» Vul het toestel en tap meerere keren water af via de kraan tot het leidingnet en het toestel luchtvrij zich.
» Voer een dichtheidscontrole UIT.
Steek de stekker van de elektrische aansluitkabel, als die is toegepast, in het geaarde stopcontact of schakel de zekering in.
» Controller de werkmodus van het toestel.
Bij een bovenbouwmontage moet u het meegeleverde bedrijfslogo over het bedrijfslogo plankken.

11.2 Overdracht van het toestel

» Leg aan de gebruiker de werkking van het toestel uit en kaak hem vertrouwd met het gebruik ervan.
» Wijs de gebruiker op möglichk gevaar, met name het gevaar van brandwonden.

Overhandigdezehandleiding.

11.3 Opniew in gebruik nemen

Materielle schade
Neem het toestel met de volgende stappen waar in gebruik als de watervoorzieening onderbroken is geweest, zodat het blankdraadelement Niet kapot gaat.

» Schakel het toestel spanningsvrij. Trek de stekker van de elektrische aansluitkabel, als die is tegepast, uit het geaarde stopcontact of schakel de zeke-ring uit.
» Zie hoofdstuk "Eerste ingebruikname".

11.4 Installingen

U kunt de maximale waarden voor temperatuur en debiet wijzigen.

GEVAAR Elektrische schok
Instellen van andere waarden voor debiet en temperatuur is alleen toegestaan als het toestel is losgekoppeld van hetlichtnet.

» Koppel het toestel op alle polen los van het elektriciteitsnet.

GEVAAR Elektrische schok
De stelschroef voor het debiet en de potentiometer voor temperatuurinstelling zijn spanninggeleidend als het toestel Niet is losgekoppeld van hetlichtnet.

Neem de bovenkap af.

Maximale temperatuur instellen

Fabrieksinstalling: 38^

» Zet de potentiometer met behulp van een schroevendraaier op de gewenste maximumtemperatuur.
» Monteer de toestelkap.

Debiet begrenzhen

Fabrieksinstelling: Maximaal debiet

Stel met behulp van de stelschroef het gewenste debiet in:
Kleinste debiet = draai de schroef aan tot aan de aanslag.
Grootste debiet = draai de schroef uit tot aan de aanslag.
» Monteer de toestelkap.

» Koppel het toestel met de zekering los van de huisinstallatie of trek de stekker van de elektrische aansluitkabel uit het stopcontact.
» Tap het toestel af (zie het hoofdstuk "Onderhoud").

13. Storingen verhelpen

Probleem Oorzaak Oplossing
Het toestel schakelt nicht in hoewel de warmwaterkraan volledig open staat. Het debiet is te laag	De straalregelaar in de kraan is vuil of verkalkt.	Reinig en/of ontkalk de straalregelaar of verwang de speciale straalregelaar.
	ingesteld.	Vergroot het debiet.
	De zeef in de koudwaterleiding is verstopt.	Reinig de zeef nadat u de koudwateraan-voerleiding hebt afge-sloten.
	Het verwarmingssy-teem is defect.	Meet de waterrstand van het verwarmings-systemen en verwang zo nodig het toestel.
	De veiligheidstem-peratuurbegrenzer is geactiveerd.	Los de oorzaak van de storing op. Maak het toestel span-ningsvrij en ontlast de waterleiding. Activeer de veiligheidsrukbe-grenzer.
De gewenste tem-peratuur worden nicht bereikt.	Het toestel heeft de grens van+zijn vermo-gen bereikt.	Reduceer het debiet.

Weergavelichtdiode

1 Rood bij storing
2 Geel bij verwarmingsfunctie
3 Groen knipperend bij voeding van de elektronica

De veiligheidsdrukbegrenzer activeren

1 1-polige veiligheidsdrukbegrenzer MTE 440 / MTE 570
2 2-polige veiligheidsdrukbegrenzer MTE 350 / MTE 650

14. Onderhoud

GEVAAR Elektrische schok
Scheid alle polen van het toestel van het elektricitetsnet voor aanvang van alle werkzaamheden.

Het toestel aftappen

GEVAAR voor verschroeiing Tijdens het aftappen kan er heet water uit het toestel Iopen.

Ga als volgt te werk als het toestel voor onderhoudswerkzaamheden of als bescherming gegen vorst van de volledige installmenta afgetapt moet worden:

Sluit de aflsuitklep in de koudwateraanvoerleiding.
» Open het aftapventiel.
Maak de wateraansluitingen van het toestel los.

Zeef reinigen

U kurz de ingebouwde zeef reinigen nadat de koudwateraansluiting is losgekoppeld.

Aardleiding controlleren

Controller de aardleiding (in Duitsland bijv. BGV A3) op het aardleidingscontact van de elektrische aansluitkabel en bij de aansluitstomp van het toestel.

Opslag van het toestel

Een gedemonteerd toestel moet vorstvrij bewaard worden, want er kan restwater in het toestel zitten dat bevriezen kan en daardoor schade veroorzaken kan.

De elektrische aansluitkabel bij de MTE 570 verwangen

» Bij de MTE 570 moet bij verranging een elektrische aansluitkabel met een diameter van 4mm^2 worden gebrukt.

15.1 Afrometingen en aansluitingen

b02 Doorvoer elektr.kabels I
b03 Doorvoer elektr.kabels II
c01 Koudwatertoevoer	Buitendraad	G 3/8 A
c06 Warmwateruitloop Buitendraad G 3/8 A

15.2 Elektriciteitsschema

15.2.1 MTE 350

1/N/PE ~ 200-240 V

1 Veiligheidsdrukbegrenzer
2 Drukschakelaar
3 Elektronica met uitlooptemperatuursensor

15.2.2 MTE 440 en MTE 570 1/N/PE 200-240 V

1 Veiligheidsdrukbegrenzer
2 Drukschakelaar
3 Elektronica met uitlooptemperatuursensor

Materiele schade

» Bij een vaste aansluiting sluit u de elektrische aansluitkabel aan conform de beschrijving bij de klemmen.

15.2.3 MTE 650

2/PE 380 - 400V

1 Veiligheidsdrukbegrenzer
2 Drukschakelaar
3 Elektronica met uitloopectemperatuursensor

15.3 Temperatuurverhoging

De volgende temperatuurverhogingen zijn beschikbaar bij een spanning van 230V / 400V

X Debiet in l/min
Y. Temperatuurverhoging in K
1 3.5kW - 230V
24.4kW-230V
3.5.7 kW - 230 V
46.5kW-400V

Voorbeeld MTE 350 met 3,5 kW
Debiet l/min 2,0
Temperatuurverhoging K 25
Koudwater-toevoertemperatuur	°C	12
Maximaal möglichke uitloopectemperatuur	°C	37

Info

U bereikt een uitloopectemperatuur van 50^ bij hetkleinst möglichke debiet en de volgende koudwaterinloopectemperaturen:

MTE 350 > 17^
MTE 440 > 18^
MTE 570 > 13^
MTE 650 > 8^

15.4 Toepassingsmogelijkheden

Zie de "Gegevenstabel" voor de specifieke elektrische waarstand en specifieke elektrische geleidhaarheid.

Genormeerde waar-de bij 15 °C			20 °C			25 °C
Spec.meer-standp≥	Spec. geleid-baarheid σ ≤		Spec.meer-standp≥	Spec. geleid-baarheid σ ≤		Spec.meer-standp≥	Spec. geleid-baarheid σ ≤
Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm	Ωcm	mS/m	μS/cm
1000	100	1000	890	112	1124	815	123	1227
1300	77	769	1175	85	851	1072	93	933

15.5 Gegevens over het energieverbruik

De productgeveens voldoen aan de EU-verordeningen betreffende de richtlij voor milieuvriendelijk vormgeving van energiegerelateerde producten (ErP).

		MTE 350	MTE 440	MTE 570	MTE 650
		231003	231004	231216	232770
Fabrikant		AEG Haustechnik	AEG Haustechnik	AEG Haustechnik	AEG Haustechnik
Lastprofiel		XXS	XXS	XXS	XXS
Energieklasse		A	A	A	A
Jaarliks stroomverbruik	kWh	478	478	478
Energetisch rendement	%	39	39	39	40
Geluidsniveau	dB(A)	15	15	15	15
Bijzondere aanwijzingen voor efficientiemeting		Geen	Geen	Geen	Geen

15.6 Gegevenstabel

MTE 350 MTE 440 MTE 570 MTE 650
231003 231004 231216 232770
Elektrische gegevens
Nominale spanning	V	200	220	230	240	200	220	230	240	200	220	230	240	380	400
Nominaal vermogen	kW	2,7	3,2	3,5	3.8	3,3	4,0	4,4	4.8	4,3	5,2	5,7	6.2	5,9	6,5
Nominale stroom	A	13,3	14,5	15,2	15.8	16,7	18,2	19,1	20	21,6	23,6	24,7	25.8	15,5	16,3
Beveiligung	A	16	16	16	16	20	20	20	20	25	25	25	32	16	20
Frequentie	Hz	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50/60	50	50
Fasen		1/N/PE				1/N/PE				1/N/PE				2/PE
Specifieke verbessstand ρ15≥ (bij økoud ≤ 25 °C)	Ω cm	1000				1000				1000				1000
Specifieke geleiding σ15≤ (bij økoud ≤ 25 °C)	μS/cm	1000				1000				1000				1000
Specifieke verbessstand ρ15≥ (bij økoud ≤ 50 °C)	Ω cm	1300				1300				1300				1300
Specifieke geleiding σ15≤ (bij økoud ≤ 50 °C)	μS/cm	770				770				770				770
Max. netimpedantie bij 50Hz	Ω	0,091	0,083	0,079	0,076	0,072	0,065	0,063	0,06	0,056	0,051	0,049	0,047
Max. netimpedantie bij 380 V/50 Hz	Ω													0,236
Max. netimpedantie bij 400 V/50Hz	Ω													0,225
Aansluitingen
Wateraansluiting		G 3/8 A				G 3/8 A				G 3/8 A				G 3/8 A
Werkingsgebied
Max. toegelaten druk	MPa	1				1				1				1
Max. aanvoertemperatuur voor bijverwar- ming	°C	50				50				50				50
Waarden
Max. toegelaten toevoertemperatuur	°C	60				60				60				60
MTE 350 MTE 440 MTE 570 MTE 650
Instelbereik warmwatertemperatuur °C 30-50	30-50	30-50 30-50
Aan l/min >1,5 >1,8 >2,2 >2,2
Drukkeries bij volumestroom	MPa	0,05				0,06				0,07				0,07
Volumestroom voor drukverlies	l/min	1,5				1,8				2,2				2,2
Volumestroombegrenzijb	l/min	2,3				2,8				3,2				3,2
Warmwateraanbieding	l/min	2,0				2,5				3,2				3,7
Δθ bij aanbieding	K	25				25				25				25
Hydraulische gegevens
Nominale inhoud	I	0,1				0,1				0,1				0,1
Uitvoeringen
Type montage boven het aftappunt		X				X				X				X
Type montage onder het aftappunt		X				X				X				X
Uitvoering open		X				X				X				X
Uitvoerig gesloten		X				X				X				X
Beschermingsgraad (IP)		IP25				IP25				IP25				IP25
Beschermingsklasse		1				1				1				1
Isolatieblok		Kunststof				Kunststof				Kunststof				Kunststof
Verwarmingssystem warmtegenerator		Blanke draad				Blanke draad				Blanke draad				Blanke draad
Kap en achechterwand		Kunststof				Kunststof				Kunststof				Kunststof
Kleur		wit				wit				wit				wit
Afmetingen
Hoogte	mm	143				143				143				143
Breedte	mm	190				190				190				190
Diepte	mm	82				82				82				82
Gewichten
Gewicht	kg	1,5				1,5				1,5				1,5

Garantie - milieu en recycling

Garantie

Voor toestellen die buiten Duitsland zich gekocht, gelden de garantievoorwaarden van onze Duitse ondernemingen Niet. Bovendien kan in landen waar een van onze dochtermaatschappijen verantwoordelijk is voor de verkoop van onze producten, alleen garantie worden verleend door deze dochtermaatschappij. Een dergelijk garantie worden alleen verstrecht, wanneer de dochtermaatschappij eigengarantievoorwaarden heeft gepubliceerd. In andere situatuies worden er geen garantie verleend.

Voor toestellen die in landen worden gekocht waar wij geen dochtermaatschappijen hebben die once producten verkopen, verlenen wij geen garantie. Een eventuele door de importeur verzekerde garantie blijft onverminderd van kracht.

Milieu en recycling

Wij verzoeken u ons te helpen ons milieu te beschemmen. Doe de materialen na het gebruik weg overeenkomstig de nationale voorschriften.

Obsah

ZVLÁSTNIPOKNY

OBSLUHA

11.1 Ik isletime alma

0000000000000000

1702 Groot-Bijaarden

Tel. [phone]

Fax [phone]

Czech Republic

STIEBEL ELTRON spel. s r.o.

K Hajum 946

155 00 Praha 5 - Stodulky

Tel. [phone]

Fax [phone]

Hungary

STIEBEL ELTRON Kft.

Gyar.2

2040Budaors

Tel. [phone]

Fax [phone]

Netherlands

STIEBEL ELTRON Nederland B.V.

Daviottenweg 36

5222 BH's-Hertogenbosch

Tel. [phone]

Fax [phone]

Poland

STIEBEL ELTRON Polska Sp. z O.O.

ul. Dzialkowa 2

02-234 Warszawa

Tel. [phone]

Fax [phone]

Russia

STIEBEL ELTRON LLC RUSSIA
