Technische kenmerken	Elektrische lijmpistool, vermogen 500 W, bedrijfstemperatuur 200°C.
Compatibel lijmtype	Standaard smeltlijmen met een diameter van 11 mm.
Lijmdoorvoer	Ongeveer 20 g/min.
Opwarmtijd	Ongeveer 3-5 minuten.
Gebruik	Ideaal voor doe-het-zelf, het lijmen van materialen zoals hout, plastic, metaal en stof.
Onderhoud	Reinig de mondstuk na gebruik, controleer regelmatig de voedingskabel.
Veiligheid	Draag beschermende handschoenen, vermijd direct contact met hete lijm.
Algemene informatie	Gewicht: ongeveer 0,5 kg, afmetingen: 25 x 10 x 15 cm, 3 jaar garantie.

Veelgestelde vragen - PHP 500 C2 PARKSIDE

Hoe zet ik de PARKSIDE PHP 500 C2 lijmpistool aan?

Om het lijmpistool aan te zetten, sluit u het aan op een stopcontact en drukt u op de aan/uit-knop op het apparaat.

Wat is de bedrijfstemperatuur van de PARKSIDE PHP 500 C2 lijmpistool?

De PARKSIDE PHP 500 C2 lijmpistool werkt op een temperatuur van 195 °C.

Hoe vervang ik de lijmstick?

Om de lijmstick te vervangen, verwijdert u de oude stick uit het pistool, plaatst u een nieuwe lijmstick van 11 mm diameter en wacht u een paar minuten totdat de lijm is opgewarmd.

Het lijmpistool wordt niet warm, wat moet ik doen?

Controleer of het pistool correct is aangesloten en of de aan/uit-knop is ingeschakeld. Als het probleem aanhoudt, kan er een elektrisch probleem zijn of is het verwarmingselement defect.

Hoe maak ik het lijmpistool schoon na gebruik?

Koppel het pistool los en laat het afkoelen. Gebruik een schone doek om lijmresten van de mondstuk en het uiteinde van het pistool te verwijderen.

Kan de PARKSIDE PHP 500 C2 lijmpistool worden gebruikt voor specifieke materialen?

Ja, dit lijmpistool is ideaal voor hout, karton, plastic en andere lichte materialen. Vermijd gebruik op hittegevoelige oppervlakken.

Hoe lang duurt het voordat het lijmpistool is opgewarmd?

De PARKSIDE PHP 500 C2 lijmpistool bereikt zijn bedrijfstemperatuur in ongeveer 5 minuten.

Wat te doen als de lijm niet uit het pistool komt?

Zorg ervoor dat de lijmstick correct is geplaatst. Als de lijm nog steeds niet uitkomt, controleer dan of de mondstuk verstopt is en maak deze indien nodig schoon.

Is het lijmpistool uitgerust met een standaard?

Ja, de PARKSIDE PHP 500 C2 lijmpistool is uitgerust met een standaard waarmee het veilig kan worden neergezet tijdens gebruik.

GEBRUIKSAANWIJZING PHP 500 C2 PARKSIDE

Vertaling van de originele gebruiksaanwijzing

IAN 113366

GB IE

Vouw vór het lezen de paging met de afbeeldingen open en maak u vertrouwd met alle functies van het apparaat.

DE AT CH

NL/BE Vertaling van de originele gebruiksaanwijzing

Gebruik in overeenstemming met bestemming 32
Uitrusting 32
Inhoud van het pakket 32
Technische gegevens 32

Algemeneveiligheidsvoorschriften 32

1. Veiligheid op de werkplek 32
   2.Elektrischeveiligheid 33
2. Veiligheid van personen 33
   4.Zorgvuldige omgang en gebruik 33

Bediening 34

Vór de ingebruikname 34

Ingebruikname 34

Onderhoud en reiniging 34

Afvoeren 35

Garantie 35

Service 35

Importeur 35

Vertaling van de oorspronkelijke conformiteitsverklaring 36

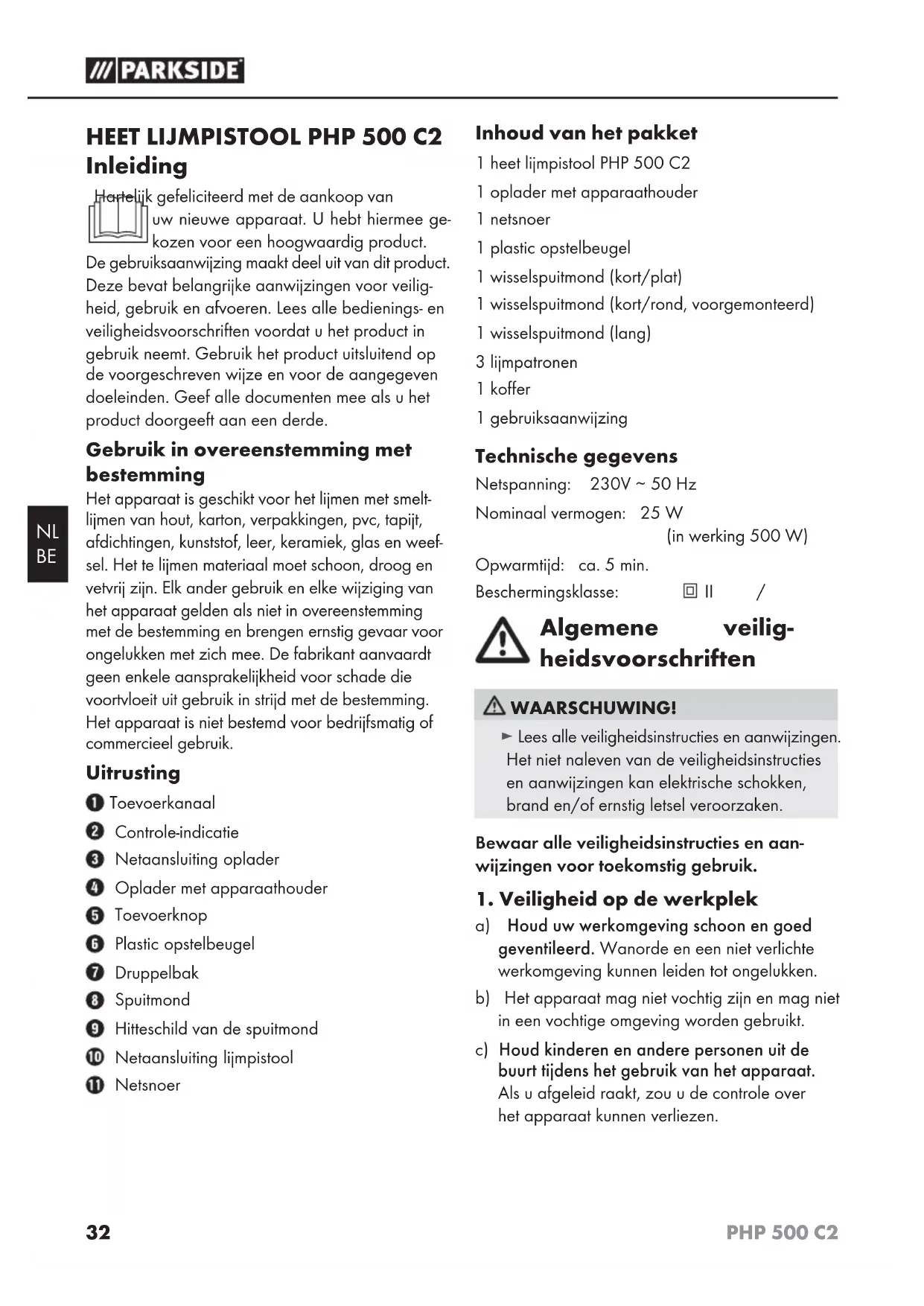

HEET LIJMPISTOOL PHP 500 C2 Inleiding

Hartelijk gefeliciteerd met de aankoop van uwieve apparaat. U hebt hiermee gekozen voor een hoogwaardig product. De gebruiksaanwijzing maakt deeluit van dit product. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en afvoeren. Lees alle bedienings- en veiligheidsvoorschriften voordat u het product in gebruik neemt. Gebruik het productuitsluitend op de voorgeschreven wijze en voor de aangegeven doeleinden. Geef alle documenten mee als u het product doorgeeft aan een derde.

Gebruik in overeenstemming met bestemming

Het apparaat is geschikt voor het lijmen met smeltijmen van hout, karton, verpakkingen, pvc, tapiijt, afdichtingen, kunststof, leer, keramiek, glas en weefsel. Het te lijmen materiaal moet schoon, droog en vetvrij zijn. Elk ander gebruik en elke wijziging van het apparaat gelden als Niet in overeenstemming met de bestemming en brengen ernstig gevaar voor ongelukken met zich mee. De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortvloeit uit gebruik in strijd met de bestemming. Het apparaat is Niet bestemd voor bedrijsmatig of commercieel gebruik.

Uitrusting

Toevoerkanaal
Controle-indicatie
3 Netaansluiting oplader
4 Oplader met apparaathouder
5 Toevoerknop
6 Plastic opstelbeugel
7 Druppelbak
8 Spuitmond
Hitteschild van de spuitmond
10 Netaansluiting lijmpistol
1 Netsnoer

Inhoud van het pakket

1 heet lijmpistol PHP 500 C2
1 oplader met apparaathouder
1 netsnoer
1 plastic opstelbeugel
1 wisselspuitmond (kort/plat)
1 wisselspuitmond (kort/rond, voorgemonteerd)
1 wisselspuitmond (lang)
3 lijmpatronen
1 koffer
1 gebruiksaanwijizing

Technische gegevens

Netspanning: 230V 50Hz

Nominal vermogen: 25 W

(in Werking 500 W)

Opwarmtijd: ca. 5 min.

Beschermingsklasse:

! Algemene veiligheidsvoorschriften

WAARSCHUWING!

Lees alle veiligheidsinstructies en aanwijzingen. Het Niet naleven van de veiligheidsinstructies en aanwijzingen kan elektrische schokken, brand en/of ernstig letsel veroorzaken.

Bewaar alle veiligheidsinstructies en aanwijzingen voor toekomstig gebruik.

1. Veiligkeit op de werkplek

a) Houd uw werkomgeving schoon en goed geventileerd. Wanorde en een Niet verlichte werkomgeving konnen leiden tot ongelukken.
b) Het apparaat mag Niet vochtig zich en mag nicht in een vochtige omgeving worden gebrukt.
c) Houd kinderen en andere Personen uit de buurt tijdens het gebruik van het apparaat. Als u afgeleid raakt, zou u de controle over het apparaat hunnen verliezen.

Dit apparaat mag worden gebruikt door kinderen vanaf 8aar en door personen met beperkte fy-sieke, zintuiglijke of geestelijkke vermogens of gebrek aan ervaring en/of kennis, mits ze onder toezicht staan of over het veilige gebruik van het apparaat zichin geinstrueerd en de waaruit resulterende bevaren hebben begrepen. Kinderenogeniet met het apparaat spelen. Reiniging en gebruikersonderhoudogeniet Door kinderen worden uitgevoerd, tenzij ze onder supervisie staan.

LET O! Dit gereedschap moet op de plastic opstelbeugel 6orden gelegd wonneer het Niet in gebruik is.

a) De stekker van het apparaat moet in het stopcontact passen. De stekker mag op geen enkele wijze worden veranderd. Gebruik geen verloopstekker in combinatie met gearde apparaten. Onveranderde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.

b) Voorkom lichamelijk contact met geaarde oppervlakken, zoals buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico op elektrische schokken als uw lichaam geaard is.

c) Houd het apparaat uit de buurt van regen en vocht. Als er water in een elektrisch apparaat binnendringt, bestaat er een verhoogde kans op een elektrische schok.

d) Gebruik het snoer Niet voor een ander doel, bijvoorbeeld om het apparaat te dragen, op te hangen of om de stekker uit het stopcontact te trekken. Houd het snoer uit de buurt van但它, olie en scherpe randen. Raak het snoer Niet aan als het tijdens het werk beschadigd raakt of wordt doorgesneden, maar haal onmiddelijk de stekker uit het stopcontact. Beschadigde of verwarde snoeren verhogen de kans op een elektrische schok.

e) Gebruikt u een elektrisch apparaat buitenhuis, gebruik dan alleen verlengsnoeren die zichen goedgekeurd voor gebruik buitenhuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenhuis, verminder het risico op een elektrische schok.

a) Wees altijd alert, let op wat u doet en gebruik uw gezond verstand bij het gebruik van elektrisch apparaat. Gebruik het apparaat Niet als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid kan bij het gebruik van het apparaat al tot ernstig letsel leiden.

b) Voorkom letsel- en brandgevaar en gezondheidsrisico's:

VERBRANDINGSGEVAAR! De lijm en de spuitmond worden tot maximaal 200^ verhit. Raak de spuitmond of de lijm Niet aan. Laat de hete lijm Niet op Personen of dieren terechtkomen. Houd bij contact met de huid de betroffen plek onmiddelijk eenaar minuten onder een koude waterstraal.Probeer Niet de lijm van de huid te verwijderen.

4. Zorgvuldige omgang en gebruik

a) Haal de stekker uit het stopcontact voordat u instellenen aan het apparaat verricht, accessoires verwisselt of het apparaat wegelt. Deze voorzorgsmaatregel voorkomt dat het apparaat onbedoeld kan worden gestart.

b) Berg elektrische apparaten buiten het bereik van kinderen op als ze Niet in gebruik zich. Zorg ervoor dat het apparaat Niet worden gebruikt door personen die hiermee Niet ver Trouwd zich of die deze instructies Niet hebben gelezen. Elektrische apparaten zich gevaarlijk als ze door onervaren personen worden gebruikt. Laat het apparaat volledig afkoelen voordat u het opbergt. De hare speitmond kan schade yeroorzaken.

c) Onderhoud het apparaat met zorg. Controleer of bewegende apparaatonderdelen naar behoren werken en Niet klemmen, en of er onderdelen gebroken of zodanig beschadigd zichn dat daardoor de werking van het apparaat nadelig worden beinvloed. Laat beschadigde onderdelen voor de ingebruikname van het apparaat repareren. Veel ongelukken zichn het gevolg van slecht onderhoud van elektrische apparatuur.

d) Leid het snoer altiijd maar achteren van het apparaat vandaan.

Bediening

Vóör de ingebruikname

Lijmvlakken voorbereiden:

Gebruik geen brandbare oplosmiddelen voor het reinigen van de lijmlakken.
De temperatuur van de omgeving en de te lijmen materialen mag Niet lager zich dan +5^ en niedoger dan +50^
Lijmvlakken moeten schoon, droog en vetvrij zijn.
Ruw gladde oppervlakken op voordat u gaat lijmen.
Warm snel afkoelende materialen zoals staal een beetje op voor een betere hechting van de lijm.
Schroef de gewenste spuitmon 8 op het pistool.

Ingebruikname

Werken met netsnoer:

Verbind het netsnoe met de netaansluiting van het lijmpistool pie afb. B). Steek de stekker in het stopcontact.
Klap de plastic opstelbeuge 6uit. Leg het apparatusat neer.
Schuif een lijmpatroon in het toevoerkanad.
Laat het apparaat ca. 5 minuten heet worden. Nu is het apparaat gereed voor gebruik.

Werken zonder netsnoor:

Verbind het netsnoe met de netaansluiting van de oplader 3
Steek de stekker in het stopcontact.
Plaats het lijmpistool op de oplade4.
Schuif een lijmpatroon in het toevoerkanad.1.
Laat het apparaat ca. 5 minute heet worden. Nu is het apparaat gereed voor gebruik.
Herhaal de opwarmfase als de lijm moeilijk uit de spuitmond komt of Niet vloeibaar genoeg is.

Lijmen:

Druk op de toevoerkno 5 om de lijmtoevoer te regelen in overeenstemming met wat voor het lijmen vereist is.
Breng de lijm aan in de vorm van punten. Breng bij flexibele materialen zoals textiel de lijm aan in zigzaglijnen.
Druk de beiden te lijmen werkstukken na het aanbrengen van de lijm onmiddelijk ca. 30 secon-den lang samen. De verlijming is na ca. 5 minuten belastbaar.
Leg het lijmpistool bij werkonderbrekingen op de plastic opstelbeugel of plaats het in de oplader
Verwijder eventuele lijmresten na het afkoelen met een scherp mes. Lijmvlakken hunnen weeer worden losagemakt door ze te verhitten.

Apparaat uitschakelen:

Haal de stekker uithetstopcontact.

Spuitmond verwisselen:

Draag veiligheidshandschoenen.
Laat het apparaat ca. 5 minuten heet worden. Verwissel de spuitmond in warme toestand.
■ Verbrandingsgevaar! Raak de spuitmond 8 alleen aan bij het hit-teschild 9De punt van de spuitmond is heet!

OPMERKING

Houd het apparaat loodrecht met de spuitmond omhoog, anders kan er lijm uit lopen.

Onderhoud en reiniging

Het lijmpistol is onderhoudsvrij.

WAARSCHUWING!

schoonmaakwerkzaamheden de stekker uithetstopcontact.Houdhetapparaat altijd schoon en droog.

Er mogen geen vloeistoffen binnendringen in het apparaat. Gebruik een doek om de behui-zing schoon te makeen. Gebruik nooit benzine, oplosmiddelen of schoonmaakmiddelen, die de kunststof hunnen gantasten.

Afvoeren

pakking bestaat uit milieuvriendelijke materialen, die u via deplaatselijke recyclepunterkunt afvoeren.

eer elektrische apparaten nicht bij het huisvuil!

Conform de Europese richtlijn 2012/19/EU要去 afgedankte elektrische apparatuur geschaden ingezameld en op een milieuvriendelijk wijze gerecycled worden.

Informatie over möglichkheden voor het afvoeren van het afgedankte apparaat krijgt u bij uw gemeenteinigingsdienst.

Garantie

U hebt op dit apparaat 3aar garantie vanaf de aankoopdatum. Het apparaat is met de grootst maybe zorg vervaardigd en voorafgaand aan de levering nauwkeurig gecontroleerd. Bewaar de kassabon als bewijs van aankoop. Neem Telefonisch contact op met uw servicepunt, mocht u aanspraak wilennen make np de garantie. Alleen op die manier is een kosteloze verzending van uw product gegarandeerd.

De garantie geldt uitsluitend voor materiaal- of fabricagefouten,ECHTER NIET Voor transportschade, Niet voor onderdelen die onderhevig+zijn aan slijtage of voor beschadigingen van breekbare delen,bijv.schakelaars of accu's.Het product is uitsluitend bestemd voor privilegebruik en Niet voor bedrijsfmatige doeleinden.

Bij verkeerd gebruik en ondeskundige behandeling, bij gebruik van geweld en bij reparaties die Niet door ons erkend servicefiliaal zijn uitgevoerd, vervalt de garantie. Uw wettelijk rechten worden door deze garantie nicht beperkt.

De garantieperiode worden door deze waarborg nicht verlangd. Dat geldt ook voor verrangen en gerepareerde onderdelen. Eventuel al bij aankoop aanwezigse schade en gebreken要去en meteen na het uitpakken worden gemeld,ECHTER uiterlijk tweedagen na de aankoopdatum.

Voor reparaties na afloop van de garantieperiode worden kosten in rekening gebracht.

Service

WAARSCHUWING!

Laat uw apparaat uitsluitend door gekwalificerd deskundig personeel en alleen met originele verrangingsonderdelen repare-ren. Op die manier blijft de veiligheid van het apparaat gewaarborgd.

WAARSCHUWING!

Laat verranging van de stekker of het snoer altijd over aan de fabrikant van het elektrisch apparaat of aan zich klantenservice. Op die manier blijft de veiligheid van het apparaat gewaarborgd.

Service Nederland

Bereikbaarheid hotline: Maandag t/m vrijdag van 8:00 tot 20:00 ur (CET)

Importeur

Vertaling van de oorspronke-lijke conformiteitsverklaring

Wij, KOMPERNASS HANDELS GMBH, documentverantwoordelijke persoon: de heer Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, Duitsland, verklaren hierbij dat dit product voldoet aan de volgende normen, normatieve documenten en EU-richtlijnen:

EG-laagspanningsrichtlijn (2006/95/EC)

Elektromagnetische compatibiliteit (2004/108/EC)

RoHS-richtlijn (2011/65/EU)

Toegepaste geharmoniseerde normen:

EN 60335-2-45/A2:2012

EN 60335-1:2012

EN 62233:2008

EN 55014-1/A2:2011

EN 55014-2/A2:2008

EN 61000-3-2/A2:2009

EN 61000-3-3:2013

Type/apparaatbeschrijving: Heet Lijmpistool PHP 500 C2

Productieaar: 06-2015 Serienummer: IAN 113366

Bochum, 21-1-2015

CE

Semi Uguzlu - Kwaliteitsmanager -

Technische wijzigingen vanwege verdere ontwikkeling voorbehonden.
