PHP 500 C2 - Hetlimpistol PARKSIDE - Gratis bruksanvisning och manual

Tekniska specifikationer	Elektrisk limpistol, effekt 500 W, driftstemperatur 200°C.
Kompatibel limtyp	Standard termoplåster med diameter 11 mm.
Limflöde	Cirka 20 g/min.
Uppvärmningstid	Cirka 3-5 minuter.
Användning	Perfekt för gör-det-själv, limning av material som trä, plast, metall och tyg.
Underhåll	Rengör munstycket efter användning, kontrollera strömkabeln regelbundet.
Säkerhet	Använd skyddshandskar, undvik direkt kontakt med varm lim.
Allmän information	Vikt: cirka 0,5 kg, mått: 25 x 10 x 15 cm, 3 års garanti.

Vanliga frågor - PHP 500 C2 PARKSIDE

Hur slår jag på PARKSIDE PHP 500 C2 limpistol?

För att slå på limpistolen, anslut den till ett eluttag och tryck på strömbrytaren på enhetens kropp.

Vad är driftstemperaturen för PARKSIDE PHP 500 C2 limpistol?

PARKSIDE PHP 500 C2 limpistol fungerar vid en temperatur på 195 °C.

Hur byter jag limpatronen?

För att byta limpatron, ta bort den gamla patronen från pistolen, sätt i en ny limpatron med 11 mm diameter och vänta några minuter tills limmet värms upp.

Limpistolen värms inte upp, vad ska jag göra?

Kontrollera att pistolen är korrekt ansluten och att strömbrytaren är på. Om problemet kvarstår kan det vara ett elektriskt fel eller att värmeelementet är defekt.

Hur rengör jag limpistolen efter användning?

Koppla ur pistolen och låt den svalna. Använd en ren trasa för att torka bort limrester från munstycket och pistolens ände.

Kan PARKSIDE PHP 500 C2 limpistol användas för specifika material?

Ja, denna limpistol är idealisk för trä, kartong, plast och andra lätta material. Undvik att använda den på värmekänsliga ytor.

Hur lång är uppvärmningstiden för limpistolen?

PARKSIDE PHP 500 C2 limpistol når sin driftstemperatur på cirka 5 minuter.

Vad gör jag om limmet inte kommer ut ur pistolen?

Se till att limpatronen är korrekt insatt. Om limmet fortfarande inte kommer ut, kontrollera om munstycket är igensatt och rengör det vid behov.

Är limpistolen utrustad med ett stöd?

Ja, PARKSIDE PHP 500 C2 limpistol är utrustad med ett stöd som gör att den kan ställas säkert under användning.

BRUKSANVISNING PHP 500 C2 PARKSIDE

Vik ut bildsdan och ha den till hands när du laser igenom anvisningarna och gör dig bekant med apparatens/maskinens Funktioner.

DK

Innehällsförteckning

Inledning 14

Foreskriven anvandning 14
Urustning 14
Leveransens innehall 14
Tekniska data 14

Allmanna sakerhetsanvisningar 14

1. Sakerhet pa arbetsplatsen 14
   2.Elsakerhet 15
2. Personsakerhet 15
3. Forsiktigkeit vid hantering och anvandning 15

Anvandning 16

Underhäll och rengöring 16

Kassering 17

Garanti 17

Service 17

Importor 17

Översättning av originalversionen av försakran om överensstammelse . . 18

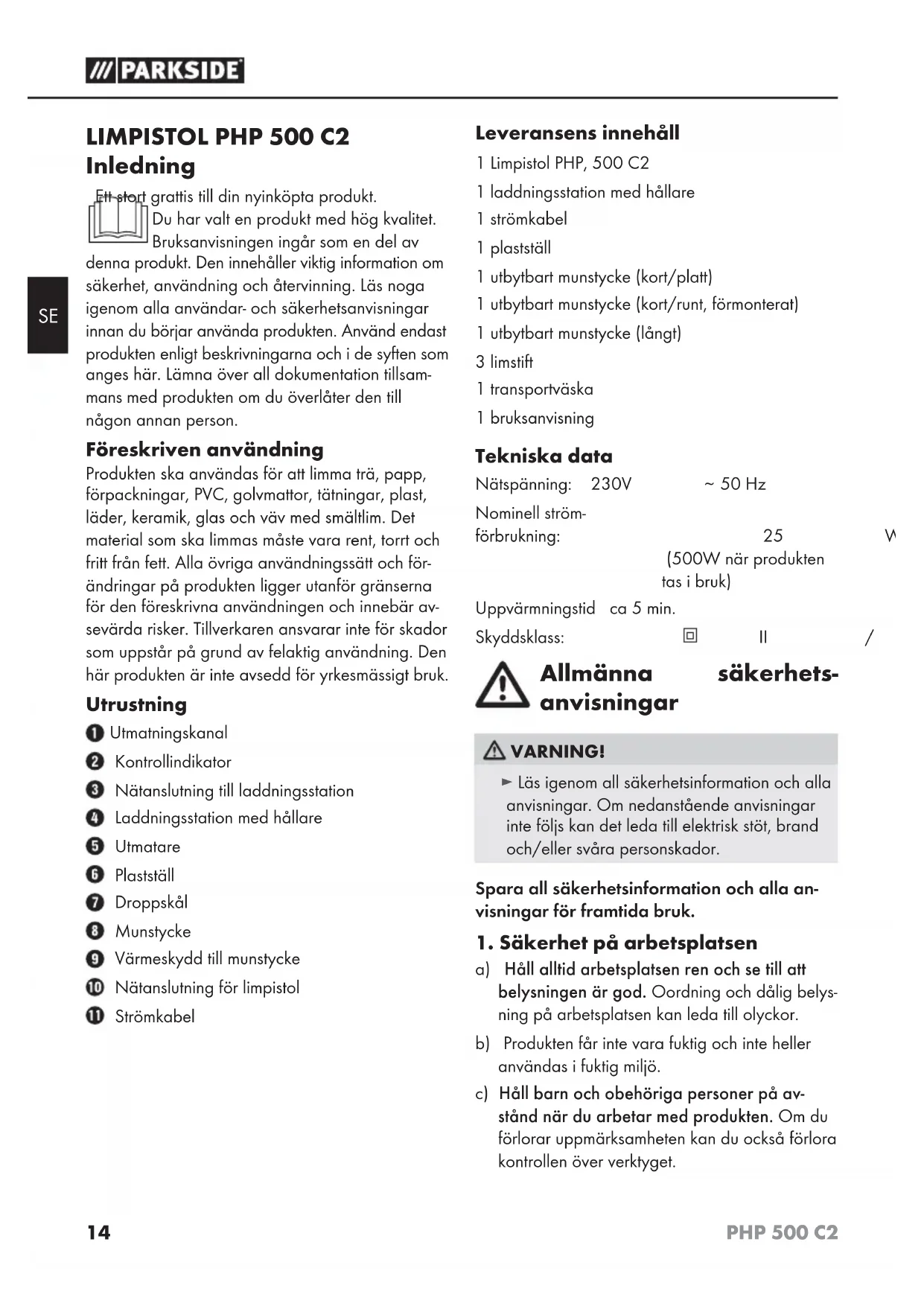

LIMPISTOL PHP 500 C2 Inledning

Ett start gratis till din nyinkopta produit. Du har valt en produit med hog kvalitet. Bruksanvisingen ingar som en del avenna produit. Den innehaller viktig information om sakerhet, anvanding och atervinning. Las noga genom alla anvandar- och sakerhetsanvisingar innan du boorjar anvanda produits. Anvand endast produits enigt beskrivningarna och i de syften som anges har. Lamna over all dokumentation tillsammans med produits om du overlater den till nagon annan person.

Föreskriven användning

Produkten skanvandasforattlimmatra,papp, forpackninger,PVC,golvmattor,tatningar,plast, lader,keramik,glasochvammedsmaltlim.Det material som skalimmasmaste vararentortohc frittfrant. Allaovriga anvandningsattoch for andringarpaproktenliggerutanforgranserna fordenforeskrivnaanvandningenochinnebaravsevardarisker.Tillverkarenansvararinteforskador som uppstarpa ground av felaktig anvandning.Den harprodukten arinte avseddforyrkemassigtbruk.

Urustning

Utmatningskanal
Kontrollindikator
3 Natanstulting till laddningsstation
4 Laddningsstation med halle
Utmature
6 Plastfall
Dropskal
8 Munstycke
9 Värmeskydd till munstycke
10 Natsnolutning for limpistol
1 Strömkabel

Leveransens innehåll

1 Limpistol PHP, 500 C2
1 laddningsstation med hallare
1 strömkabel
1 plastställ
1 utbytbart munstycke (kort/platt)
1 utbytbart munstycke (kort/runt, formonterat)
1 utbytbar munstycke (langt)
3 limstift
1 transportvaska
1 bruksanvisning

Tekniska data

Nätspänning: 230V ~50 Hz

Nominell strom

forbrukning: 25

(500W närprodukten
tas i bruk)

Uppvärmningstid ca 5 min.

Skyddsklass:

sakerhets

VARNING!

Läsigenom all sakerhetsinformation och alla anvisningar. Om nedanstående anvisningar inte följs kan det leda till elektrisk stöt, brand och/eller svåra persorskador.

Spara all sakerhetsinformation och alla anvisningar for fremtida bruk.

1. Sakerhet på arbetsplatsen

a) Hall alltid arbetsplatsen ren och se till att belysningen ar god. Oordning och dalg belys- ning pa arbetsplatsen kan leda till olyckor.
b) Produkten fär inte vara faktig och inte heller användas i faktig miljö.
c) Hall barn och obehöriga personer på avstand nar du arbetar med produkten. Om du fforlorar uppmarksamheten kan du ocksa forlora kontrollen over verktyget.

Den harprodukten fär användas av barn som ar minst 8 ar och av personer med begränsad fysisk, sensorisk eller mental formàga aller bristende erfarenhet och/eller kunskap om de hälls under uppsikt eller har instruerats i hurprodukten används på att sækert satt och inser vilka risker det innebar. Barn fär inte leka med produit. Barn fär inte rengöra aller serva produits utan att nçagon vuxen häller uppsikt.

AKTA! Det här verktyget maste placeras paskitt plastställ 已 der det inte anvands.

2. Elsakerhet

a) Produktens anslutningskontakt maste passa precis i uttaget. Kontakten fär inte forändras på nagot satt. Använd inte adapterkontakter tillsammans med skyddsjordade apparater. Intakte kontakter som passar precis i uttaget minskar risken for elstötar.
b) Undvik kroppskontakt med jordade ytor, texor, varmeelement, spisar och kylskap. Riskenfor elstotar okar om din kropp ar jordad.
c) Hall Produkten pa avstand fran regn och vata. Om det tranger in vatten i ett elverktyg okar risken for elstotar.
d) Använd inte kabeln till nagot annat an det den ar avsedd För, bär eller hang t ex aldrigprodukten i kabeln och dra aldrig i kabeln nar du skadra ut kontakten. Häll kabelnP aavstand frän hetta, olja och vassa kanter. Om kabeln rakar skadas eller gär av nar du arbetar fär duinte roa den.Dra istället genast ut kontakten. Skadade och trassliga kablar och kontakter okar risken for elstötar.
e) Om du arbetar utomhus med ett elverktyg fár du endast anvanda en forlangningskabel som ar godkand for utomhusbruk. Risken for elstotar minskar nar man anvander en forlangningskabel som ar godkand for utomhusbruk.

3. Persönssäkerhet

a) Förlora aldrig uppmärksamheten på din arbetsuppgift och använd sunt fornuft;nar du arbetar med elverktyg. Använd inte produkten om du är trott eller paverkad av alkohol, droger aller mediciner. Ett ögonblicks bristande uppmärksamhet;nar du arbetar med produkten kan leda till allvarliga skador.
b) Undvik personskador, brand och skador pa halsan: RISK FOR BRANNSKADOR! Limmet och munstycket kommer upp i en temperatur pa 200^. Ta inte i munstycket aller limmet. Låt inte det heta limmet hamna pa personer uller djur. Vid hudkor takt sca du halla det drabbade stallet under kallt rinnande vatten i nagra minuter. Forsok inte ta bort limmet frän huden.

4. Forsiktigkeit vid hantering och användning

a) Dra alltid ut kontakten ur uttaget innan du gornagra inställingar, byter delar eller satter undanprodukten.Det ar en forsiktighetsatgard for att forhindra att Produkten sats pa av miss-tag.
b) Forvara alltid elverktyg utom rackhall for barn. Lat inte personer som inte ar insatta i hurprodukten anvands aller som inte har latentigen dessa anvisningar anvanda den. Elverktyg utgor en fara for oerfarna.personer. Lat Produkten bli helt kall innan du staller undanden.Det heta munstcyket kan orsaka skador.
c) Vårdaprodukten med omsorg. Kontrollera att rörliga delar fungerar som de skä och inte kläms fast och om nagra delar gatt av erler skadats sa att det paverkarprodukts Funktion. Lämna in skadade delar for reparation innan du använder Produkten igen. Många olyckor har sin orsak i dåligt underhällna elverk-tyg.
d) Dra alltid strömkabeln bakat, bort fran produits.

Användning

Använd inga brännbara losningsmedel for att rengörä ytan du skalimma.
Omgivningen och de material som ska limmas fär inte ha en temperatur under +5^ aller over +50^
Den yta som skalimmas maste varara ren, torr och fri fran fett.
Rugga upp slata ytor innan de limmas.
Varm upp material som kallnar fort, t ex stal, en aning sa fungerar limmet battre.
Skruva pa det munstyck 8 du vill anvanda.

Ta Produkten i bruk

Arbeta med kabel:

Koppla strömkabel till limpistolens 1at-anslutning (se bild B). Satt kontakten i ett eluttag.
Fäll plastställe6 framål. Satt nerprodukten.
Stoppa in en limpatron i utmatningskanaler.1.
Lat Produkten varmas upp i ca 5 minuter. Produktien ar nu klar att anvandas.

Arbeta atan kabel:

Koppla stromkabel till laddningsstationens 3 natanslutting.
Satt kontakten iett eluttag.
Stick in varmlimpistolen i laddningsstatione.4.
Stoppa in en limpatron i utmatningskandaler.1.
Lät Produkten värmas upp i ca 5 minuter. Produktien ar nu klar att anyandas.
Upprepa uppvarmningsfasen om det ar svart att fa ut limmet aller om det ar trogflytande.

Limma:

Tryck pa utmatae for att reglera limfodet after behov.
Stryk på limmet punktvis. Stryk på limmet i zick-zack-formade strängar på flexibla material som tex textil.
Sā snart du strukit pá lim pá de ytor som skalimmas trycker du ihop dem och häller dem kvari det laget i ca 30 sekunder. Det limbade stalletklarar belastning after ca 5 minuter.
Stall limpistolen pā plaststalle 6 ellr satt in den i laddningsstationen 4 ar du gör pauser i arbetet.
Ta bort ev. limrester med en vass kniv när de har kallnat. Det gär att lossa limbade delar igen om de varms upp.

Stanga av Produkten:

Dra ut kontakten ur uttaget.

Byta munstycke:

Anvand skyddshandskar.
Lät Produkten värmas upp i ca 5 minufer.
Byt munstycke 8 narprodukten ar varm.

■ Risk for brännskador! Ta bara i munstyckets ⑧ värmeskydd ⑨ Munstyckets spets ar mycket het!

OBSERVERA

Häll produiten lodrätt med munstycket uppåt, annars kan limmet rimna ut.

Underhäll och rengöring

Varmlimpistolen ar underhallsfri.

VARNING! Dra alltid ut kontakten innan du rengör Produkten. Häll alltidprodukten ren och torr.

Det fär inte komma in vätska i produits. Torka av produits utvändigt med en trasa. Använd inte bensin, losningsmedel aller rengöringsmedel som angriper plastyftorna.

Kassering

ckningen bestar av miljovanligt material som kan lamnas in till den lokalat atervinningen.

ska apparater fär inte kastas bland de vanliga hushållssoporna!

Enligt EU-direktiv 2012/19/EU maste uttjanta elverktyg tas isar och de olica delarna lamnas in separat till ratt typ av miljovanlig atervinning.

Fraga pa din kommun ell stadsdelsforvaltning om mojligeheterna att lamna uttjanta apparater till atervinning.

Garanti

For den har Produkten lämnar vi 3 árs garanti fran och med inköpsdatum. Produktten har tillverkats med omsorg och testats noga innan leveransen. Spara kassakvittot som köpbevis. För garantiärenden ber vi dig kontakta varkundtjänst per Telefon. Baràkan du skicka inprodukten utan kostnad.

Garantin gäller endast För material-ller fabrikationsfel, den täcker inte transportskador, förlitningsdilar erler skador på ömtåliga delar, tex knappar och batterier. Produktien ar endast avsedd for privat bruk och skä inte användas yrkesmässigt.

Garantin gäller inte vid missbruk och felaktig behandling, användande av våld och vid ingrepp som inte gjorts av var auktoriserade servicefilial. Dina lagstadgade rättigheter begrænsas inte avenna garanti.

Garantitiden förlangs inte für att man utnyttjat garantin. Det gäller även für utbytta och reparerade delar. Eventuella skador och brister som existerar redan vid kopet maste rapporteras sa snart produits packats upp, dock senast två dagar after inköpsdatum. När garantitiden ar slut maste man själv betala for eventuella reparationer.

Service

WARNING!

Lat endast kvalificerade yrkesman reparerak
produkten och bara med originaldar.
Da kan du kanna dig saker pa att den ar lika
saker att anvanda som tidigare.

WARNING!

Lát endast elverktygets tillverkare aller dennes kundtjänst reparera en trasig kontakt aller anslutningsledning. Då kan du källa dig saker på att den ar lika saker att använda som tidigare.

Service Sverige

Tel.: [phone]

E-Mail: [e-mail]

IAN113366

Service Suomi

Tel.: [phone]

E-Mail: [e-mail]

IAN113366

Tillganglighem Hotline:

Översätting av originalversionen av försakran om overensstammelse

Företaget KOMPERNASS HANDELS GMBH, dokumentansvarig: Herr Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DEUTSCHLAND intygar hamed attenna Produkt overensstammer med foljande standarder, normerande Dokument och EG-direktiv:

Lagspänningsdirektiv (2006/95/EC)

Direktivet for elektromagnetisk kompatilitet (EMC-direktiv) (2004/108/EC) RoHS-direktiv (2011/65/EU)

Tillampade harmoniserande normer:

EN 60335-2-45/A2:2012

EN 60335-1:2012

EN 62233:2008

EN 55014-1/A2:2011

EN 55014-2/A2:2008

EN 61000-3-2/A2:2009

EN 61000-3-3:2013

Typ/Produktbeteckning:

Limpistol PHP 500 C2

Tillverkningsar: 06-2015

Serienummer: IAN 113366

Bochum, 21.01.2015

CE

Semi Uguzlu

-Kvalitetsansvarig

Med reservation for andringarPGA ground av den teknska utvecklingen.
