GEBRUIKSAANWIJZING HmIPSTHD Homematic IP

6.2.3 Montage op een inbouwdoos ...........................................................76

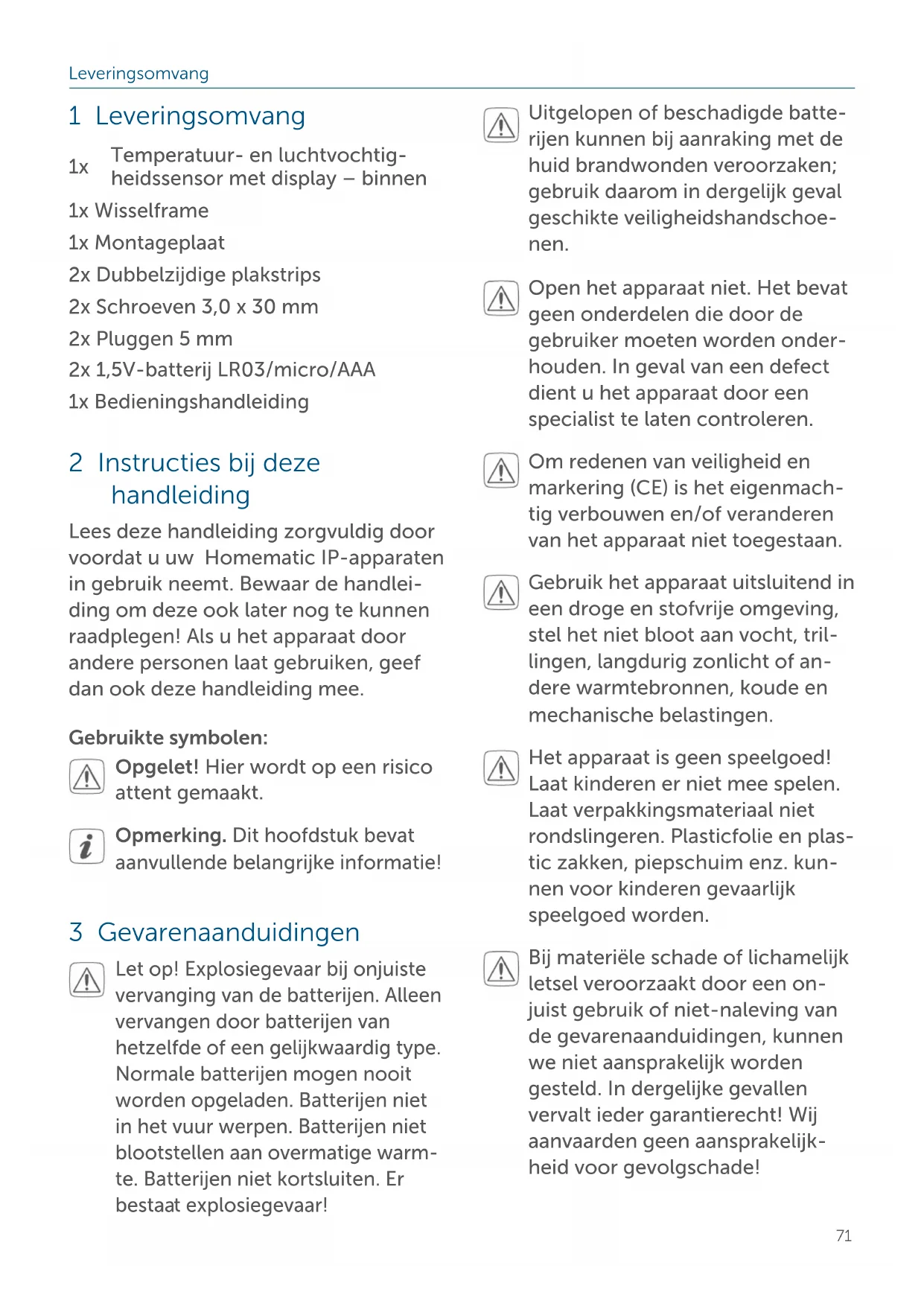

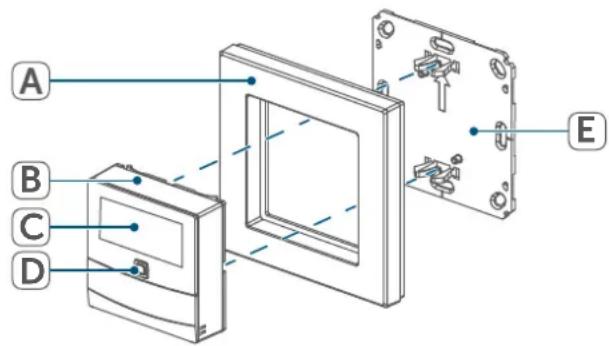

Temperatuur- en luchtvochtig- heidssensor met display – binnen 1x Wisselframe 1x Montageplaat 2x Dubbelzijdige plakstrips 2x Schroeven 3,0 x 30 mm 2x Pluggen 5 mm 2x 1,5V-batterij LR03/micro/AAA 1x Bedieningshandleiding 2 Instructies bij deze handleiding Lees deze handleiding zorgvuldig door voordat u uw HomematicIP-apparaten in gebruik neemt. Bewaar de handlei- ding om deze ook later nog te kunnen raadplegen! Als u het apparaat door andere personen laat gebruiken, geef dan ook deze handleiding mee. Gebruikte symbolen: Opgelet! Hier wordt op een risico attent gemaakt. Opmerking. Dit hoofdstuk bevat aanvullende belangrijke informatie! 3 Gevarenaanduidingen Let op! Explosiegevaar bij onjuiste vervanging van de batterijen. Alleen vervangen door batterijen van hetzelfde of een gelijkwaardig type. Normale batterijen mogen nooit worden opgeladen. Batterijen niet in het vuur werpen. Batterijen niet blootstellen aan overmatige warm

te. Batterijen niet kortsluiten. Er bestaa t explosiegevaar! Uitgelopen of beschadigde batte- rijen kunnen bij aanraking met de huid brandwonden veroorzaken; gebruik daarom in dergelijk geval geschikte veiligheidshandschoe- nen. Open het apparaat niet. Het bevat geen onderdelen die door de gebruiker moeten worden onder- houden. In geval van een defect dient u het apparaat door een specialist te laten controleren. Om redenen van veiligheid en markering (CE) is het eigenmach- tig verbouwen en/of veranderen van het apparaat niet toegestaan. Gebruik het apparaat uitsluitend in een droge en stofvrije omgeving, stel het niet bloot aan vocht, tril- lingen, langdurig zonlicht of an- dere warmtebronnen, koude en mechanische belastingen. Het apparaat is geen speelgoed! Laat kinderen er niet mee spelen. Laat verpakkingsmateriaal niet rondslingeren. Plasticfolie en plas- tic zakken, piepschuim enz. kun- nen voor kinderen gevaarlijk speelgoed worden. Bij materiële schade of lichamelijk letsel veroorzaakt door een on- juist gebruik of niet-naleving van de gevarenaanduidingen, kunnen we niet aansprakelijk worden gesteld. In dergelijke gevallen vervalt ieder garantierecht! Wij aanvaarden geen aansprakelijk- heid voor gevolgschade!72 Werking en overzicht van het apparaat Het apparaat is uitsluitend geschi- kt voor gebruik in woonruimten en soortgelijke omgevingen. Elk ander gebruik dan in deze handleiding beschreven, is onei- genlijk en leidt tot de uitsluiting van garantie en aansprakelijkheid. 4 Werking en overzicht van het apparaat De HomematicIP Temperatuur- en Luchtvochtigheidssensor met Display – binnen meet de temperatuur en lucht- vochtigheid in de ruimte. De meet- waarden worden op het geïntegreerde lcd-scherm weergegeven – naar keuze de temperatuur of de luchtvochtig- heid. Er bestaat ook de mogelijkheid om beide waarden afwisselend weer te geven. Daarnaast worden de meet- waarden cyclisch doorgestuurd naar het HomematicIP access point en de app en dragen ze bij tot de regeling van het binnenklimaat. Via de app bent u ook onderweg met één blik op het homescreen niet alleen over de kamer- temperatuur, maar ook over de actu- ele luchtvochtigheid in de betreende ruimte geïnformeerd. Naast de actuele meetwaarden geven zowel het display als de app via symbolen open ramen, lege batterijen en storingen van de draadloze communicatie weer. Dank- zij de draadloze communicatie en de batterijvoeding biedt de temperatuur- en luchtvochtigheidssensor een hoge flexibiliteit bij het kiezen van de mon- tageplaats. De montage en demontage zijn met het bijgeleverde wisselframe zeer eenvoudig mogelijk, doordat de montageplaat op verschillende onder- gronden zoals muurwerk, meubels, tegels of glas geschroefd of geplakt kan worden. Bovendien is het mogelijk de temperatuur- en luchtvochtigheids- sensor in bestaande schakelaarseries van toonaangevende fabrikanten te integreren. Overzicht apparaten: (A) Wisselframe (B) Sensor (elektronische unit) (C) Display (D) Systeemtoets (E) Montageplaat Afbeelding 1

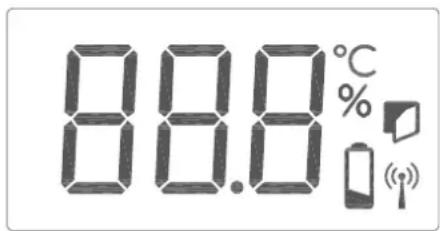

Overzicht van het display: Werkelijke temperatuur Luchtvochtigheid Raam-open-symbool Batterijsymbool Draadloze overdracht Afbeelding 273 Algemene systeeminformatie 5 Algemene systeeminformatie Dit apparaat is een onderdeel van de binnenklimaatoplossing van HomematicIP en communiceert via het HmIP-zendprotocol. Alle appa

unnen handig en afzonderlijk via een smartphone met de HomematicIP-app worden geconfigureerd. Welke func

ties binnen het HomematicIP-systeem in combinatie met andere compo- nenten mogelijk zijn, vindt u in de HomematicIP-gebruikershandleiding. Alle technische documenten en up

dates vindt u in de actuele versie op www .homematic-ip.com. 6 Inbedrijfstelling

Lees dit hoofdstuk volledig door, voordat u met het inleren begint. Configureer eerst uw HomematicIP access point via de HomematicIP-app om nog meer apparaten in het systeem te kun- nen gebruiken. Uitvoerige infor- matie hierover vindt u in de bedie- ningshandleiding van het access point. Voor het inleren en installeren van de wandthermostaat met behulp van een CCU3 vindt u meer infor- matie in de WebUI-handleiding op onze homepage www.homematic-ip.com. Om de temperatuur- en luchtvoch- tigheidssensor in uw systeem te inte- greren en met andere HomematicIP- apparaten te laten communiceren, moet u deze eerst inleren op het HomematicIP access point. Ga als volgt te werk om de tempera- tuur- en luchtvochtigheidssensor in te leren:

• Open de HomematicIP-app op uw smartphone.

• Selecteer het menupunt 'Apparaat inleren'.

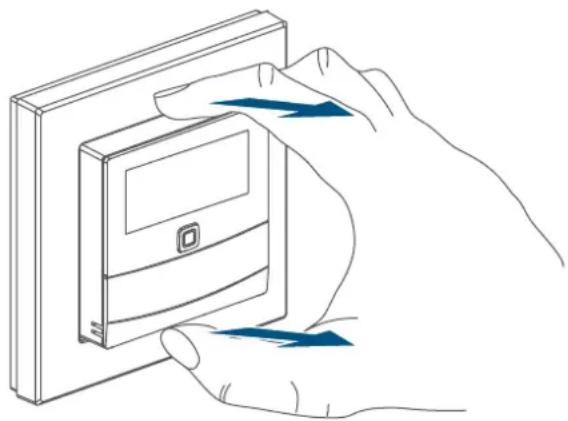

• Pak de sensor (B) aan de zijkant vast en trek deze uit het frame. Afbeelding 3

• Draai de sensor op zijn achterkant.

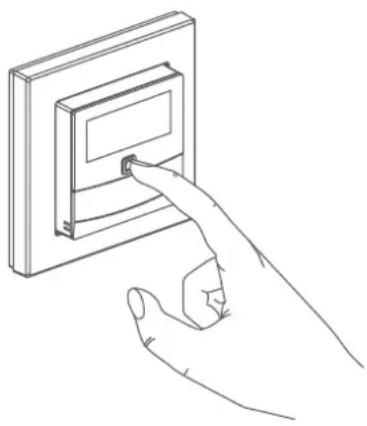

• Trek de isolatiestrook uit het batte- rijvakje. De inleermodus is 3 minu- ten actief.74 Inbedrijfstelling U kunt de inleermodus gedurende nog eens 3 minuten handmatig starten door kort op de systeem- toets (D) te drukken. Afbeelding 4 Het apparaat verschijnt automatisch in de HomematicIP-app.

• Ter bevestiging dient u in de app de laatste vier cijfers van het apparaat- nummer (SGTIN) in te voeren of de QR-code te scannen. Het ap- paraatnummer vindt u op de bijge- leverde sticker of op het apparaat zelf.

• Wacht tot het inleerproces voltooid is.

• Ter bevestiging van een succesvol inleerproces brandt het ledje gro- en. Het apparaat is nu gebruiks- klaar.

• Indien het ledje rood brandt, dient u het opnieuw te proberen.

• Selecteer in welke toepassing u uw apparaat wilt gebruiken.

• Wijs het apparaat in de app toe aan een vertrek en geef het apparaat een naam.

Lees dit hoofdstuk volledig door, voordat u met de montage begint. U kunt de temperatuur- en luchtvoch- tigheidssensor ofwel in het meegele- verde wisselframe (A) monteren, ofwel deze handig in een bestaande scha- kelaarserie integreren (zie ‚6.2.1 Montage met plakstrips‘ op pagina 74). Bij de montage in het wisselframe kunt u de temperatuur- en luchtvochtig- heidssensor

• met behulp van de bijgeleverde dubbelzijdige plakstrips of

• de bijgeleverde schroeven op de wand bevestigen. U kunt de temperatuur- en luchtvoch- tigheidssensor ook op een inbouwdoos monteren.

6.2.1 Montage met plakstrips

Ga als volgt te werk om de in elkaar gezette temperatuur- en luchtvochtig- heidssensor met de plakstrips te mon- teren:

• Kies een willekeurige montage- plaats. Let op dat de montageleider glad, vlak, onbeschadigd, schoon, vrij van vet en oplosmiddelen en niet te koud is, zodat de plakstrip du- urzaam kan hechten.75 Inbedrijfstelling

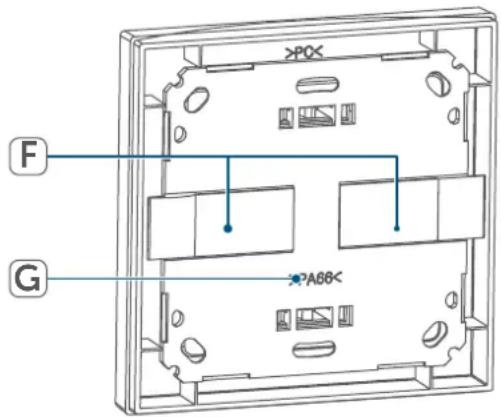

• Bevestig de plakstrips (F) op de achterzijde van de montageplaat (G) in de daarvoor bestemde mar- keringen. Zorg ervoor dat de tekst op de achterzijde leesbaar blijft. Afbeelding 5

• Verwijder de folie van de plakstrips.

• Druk nu de in elkaar gezette wand- thermostaat met de achterzijde op de gewenste positie tegen de wand.

6.2.2 Montage met schroeven

Ga als volgt te werk om de temperatu- ur- en luchtvochtigheidssensor met de schroeven te monteren:

• Kies een geschikte montageplaats. Waarborg dat op de geselecteerde positie geen leidingen in de wand lopen!

• Houd de montageplaat (G) op de gewenste montagepositie. Let erop dat de pijl aan de voorzijde van de montageplaat naar boven gericht is.

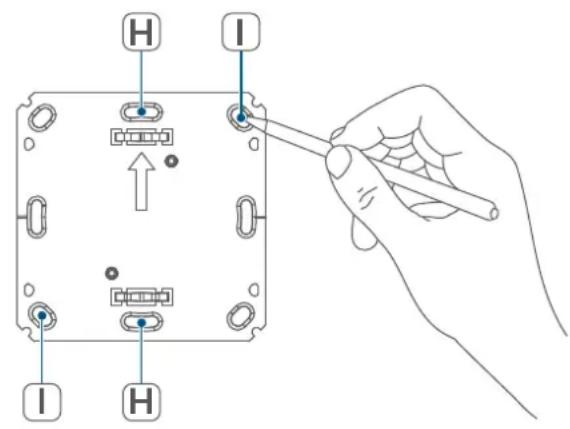

• Markeer twee van de boorgaten(I) aan de hand van de montage- plaat (diagonaal tegenover elkaar liggend) met een potlood op de wand. Afbeelding 6

• Boor de gemarkeerde gaten. Bij stenen wanden gebruikt u een 5mm-boor voor de pluggen. Bij houten wanden kunt u een 1,5mm-boor gebruiken, om het indraaien van de schroeven te vergemakkelijken.

• Monteer de montageplaat door de bijgeleverde pluggen en schroeven (J) erin te draaien. Afbeelding 7

• Plaats het wisselframe (A) op de montageplaat.76 Inbedrijfstelling

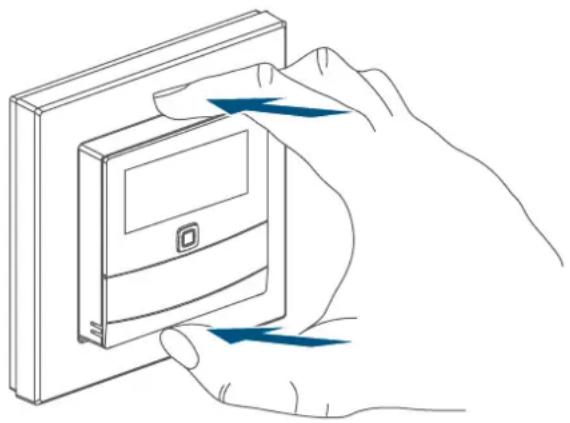

• Plaats de sensor (B). Let erop dat de klemmen van de montageplaat in de openingen van de sensor vastklikken. Afbeelding 8

6.2.3 Montage op een inbouwdoos

U kunt de temperatuur- en luchtvoch- tigheidssensor met behulp van de ga- ten(H) op een inbouw-/installatiedoos monteren (zie afbeelding). In de inbouwdoos mogen zich geen open kabeleinden bevinden. Als voor de montage of installatie van het apparaat wijzigingen in of werkzaamheden aan de huisins- tallatie (bijv. demontage, over- brugging van schakelaars of con- tactdoosinzetstukken) of aan de laagspanningsverdeling noodza- kelijk zijn, moeten de volgende veiligheidsinstructies in acht wor- den genomen: Opmerking! Installatie alleen door personen met desbetreende elektrotechnische kennis en erva- ring!* Door een onjuiste installatie brengt u uw eigen

• het leven van de gebruikers van de elektrische installatie in gevaar. Met een onjuiste installatie riskeert u ernstige materiële schade, bijv. door brand. Het risico bestaat dat u persoon

lijk aansprakelijk wordt gesteld voor lichamelijk letsel en ma teriële schade. Neem contact op met een elektricien! *Vereiste vakkennis voor de installatie: Voor de installatie is met name de vol- gende vakkennis vereist:

• de toe te passen '5 veiligheidsre- gels': vrijschakelen; tegen opnieuw inschakelen beveiligen; spannings- vrijheid controleren; aarden en kortsluiten; aangrenzende onder- delen die onder spanning staan, afdekken of afsluiten;

• selecteren van het geschikte ge- reedschap, de meettoestellen en eventuele persoonlijke bescher- mingsmiddelen;

• analyse van de meetresultaten;

• kiezen van het elektrische installa- tiemateriaal ter waarborging van de uitschakelvoorwaarden;

• IP-beschermingsgraden;

• inbouw van het elektrische installa- tiemateriaal;

• aard van het voedingsnet (TN- systeem, IT-systeem, TT-systeem) en de hieruit volgende aansluit- voorwaarden (klassieke nulleider, aarding, noodzakelijke extra maat- regelen enz.).77 Batterijen vervangen

6.2.4 Montage in meervoudige

combinaties U kunt de temperatuur- en luchtvoch- tigheidssensor zowel met het mee- geleverde frame (A) alsook met een 55mm-frame van andere fabrikanten gebruiken of de sensor resp. de elek- tronische unit (B) in een meervoudig frame integreren. U kunt de montage- plaat (G) flexibel op de wand bevesti- gen met plakstrips of schroeven. Bij de montage in meervoudige combinaties dient u erop te letten dat de monta- geplaat van de temperatuur- en lucht- vochtigheidssensor vlak naast de reeds bevestigde montageplaten/draagrin- gen aangebracht en hieraan uitgelijnd wordt. De temperatuur- en luchtvochtig- heidssensor past in de 55mm-frames van volgende fabrikanten: Fabrikant Frame Berker S.1, B.1, B.3, B.7 Glas ELSO Joy GIRA System 55, Standard 55, E2, E22, Event, Esprit merten 1-M, Atelier-M, M-Smart, M-Arc, M-Star, M-Plan JUNG A 500, AS 500, A plus, Acreation 7 Batterijen vervangen Als de app of het apparaat een lege batterij weergeeft (zie ‚8.4 Foutcodes en knipperreeksen‘ op pagina 79), dient u de verbruikte batterijen te ver- vangen door twee nieuwe batterijen van het type LR03/Micro/AAA. Let daarbij op de juiste polariteit van de batterijen. Ga als volgt te werk om de batterijen van de temperatuur- en luchtvochtig- heidssensor te vervangen:

• In gemonteerde toestand kan de schakelaar eenvoudig uit het frame (A) en van de montageplaat (D) worden getrokken. Pak de sensor (B) aan de zijkant vast en trek deze uit het frame (zie afbeelding) Het is niet nodig om het apparaat te openen.

• Draai de elektronische unit om, zodat u de batterijen kunt verwij- deren resp. plaatsen.

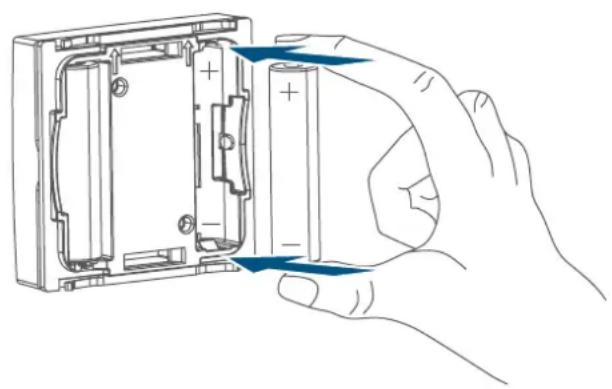

• Plaats twee nieuwe 1,5V-batterijen van het type LR03/micro/AAA in de batterijvakken. Let hierbij op de juiste polariteit, zoals gemarkeerd. Afbeelding 978 Storingen oplossen

• Plaats de sensor weer in het frame. Let erop dat de klemmen van de montageplaat in de openingen van de sensor vastklikken.

• Let na het plaatsen van de batte- rijen op de flitsvolgorde van het ledje (zie ‚8.4 Foutcodes en knip- perreeksen‘ op pagina 79). Na het plaatsen van de batterijen voert de temperatuur- en luchtvochtigheids- sensor gedurende ca. 2 seconden een zelftest uit. Daarna volgt de initialisatie. Tot slot verschijnt de testweergave: oranje en groen lichte op. 8 Storingen oplossen

8.1 Zwakke batterijen

Als de spanningswaarde dit toestaat, kan de temperatuur- en luchtvoch- tigheidssensor ook bij een lage batte- rijspanning worden gebruikt. Al naar- gelang de belasting kan, na een korte hersteltijd van de batterijen, eventueel weer meerdere keren een signaal wor- den gezonden. Als de spanning tijdens het zen- den weer wegvalt, wordt dit in de HomematicIP-app en op het apparaat weergegeven (zie ‚8.4 Foutcodes en knipperreeksen‘ op pagina 79). Ver- vang in dat geval de lege batterijen door twee nieuwe (zie ‚7 Batterijen ver- vangen‘ op pagina 77).

8.2 Commando niet bevestigd

Indien ten minste één ontvanger een commando niet bevestigt, licht het ledje bij het afsluiten van de misluk- te overdracht rood op. De reden voor deze mislukte overdracht kan een communicatiestoring zijn (zie ‚11 Al- gemene instructies voor de draadloze werking‘ op pagina 81). De mislukte overdracht kan de volgende oorzaken hebben:

• de ontvanger is niet bereikbaar,

• de ontvanger kan het commando niet uitvoeren (lastuitval, mechani- sche blokkering enz.) of

De duty cycle beschrijft een wettelijk geregelde begrenzing van de zendtijd van apparaten in het 868MHz-bereik. Het doel van deze regeling is om de werking van alle in het 868MHz-bereik werkende apparaten te garanderen. In het door ons gebruikte frequentie

bereik van 868 MHz bedraagt de maxi- male zendtijd van elk apparaat 1% van een uur (dus 36 seconden per uur). De apparaten mogen bij het bereiken van de 1%-limiet niet meer zenden tot deze tijdelijke begrenzing weer voorbij is. In overeenstemming met deze richtlijn worden HomematicIP apparaten 100% conform de norm ontwikkeld en gepro

duceerd. In het normale bedrijf wordt de duty cycle doorgaans niet ber eikt. In bepaalde situaties kan dit bij de in

bedrijfstelling of eerste installatie van een systeem wel het geval zijn wanneer meerdere en zendintensieve inleerpro

cessen actief zijn. Een overschrijding van de duty-cycle-limiet wordt aangegeven door drie keer langzaam rood knipperen van het ledje en kan zich uiten in een tij

delijke onderbreking van de werking van het apparaa t. Na korte tijd (max. 1 uur) werkt het apparaat weer normaal.79 Storingen oplossen

8.4 Foutcodes en knipperreeksen

Knippercode Betekenis Oplossing Kort oranje knipperen Draadloze overdracht, zendpoging, gegevenso- verdracht Wacht tot de overdracht beëindigd is. 1x lang groen branden Proces bevestigd U kunt met de bediening doorgaan. 1x lang rood branden Proces mislukt Probeer het opnieuw (zie ‚8.2 Commando niet be- vestigd‘ op pagina 78). Kort oranje oplichten (na groene of rode ontvangst- melding) Batterijen leeg Vervang de batterijen van het apparaat (zie ‚7 Batte- rijen vervangen‘ op pagina 77). Kort oranje knipperen (om de 10 s) Inleermodus actief Voer ter bevestiging de laatste vier cijfers van het apparaatserienummer in (zie ‚6.1 Inleren‘ op pagina 73). 1x lang rood branden Proces mislukt of duty- cycle-limiet bereikt Probeer het opnieuw (zie ‚8.2 Commando niet be- vestigd‘ op pagina 78) of (zie ‚8.3 Duty cycle‘ op pagina 78). 6x lang rood knipperen Apparaat defect Controleer de weergave in uw app of neem con- tact op met uw dealer. 1x oranje en 1x groen oplichten (na het plaatsen van de batterijen) Testindicatie Wanneer de testindicatie weer is gedoofd, kunt u doorgaan.80 Herstellen van de fabrieksinstellingen 9 Herstellen van de fabrieksinstellingen De fabrieksinstellingen van het apparaat kunnen worden hersteld. Hierbij gaan alle instellingen ver- loren. Ga als volgt te werk om de fabrieks- instellingen van de temperatuur- en luchtvochtigheidssensor te herstellen:

• Pak de sensor (B) aan de zijkant vast en trek deze uit het frame (zie afbeelding)

• Verwijder een batterij.

• Plaats de batterij overeenkomstig de aangegeven polariteit (zie afbeelding) en houd tege- lijkertijd de systeemtoets (D) 4 s ingedrukt tot het ledje snel oranje begint te knipperen (zie afbeelding).

• Laat de systeemtoets weer los.

• Houd de systeemtoets opnieuw 4 s ingedrukt tot het ledje groen be- gint te branden. Laat de systeemto- ets weer los om het herstel van de fabrieksinstellingen te voltooien. Het apparaat voert een herstart uit. 10 Onderhoud en reiniging Het apparaat is voor u, afgezien van een eventuele vervanging van de batterij, onderhoudsvrij. Laat het onderhoud of reparaties over aan een vakman. Reinig het apparaat met een zachte, schone, droge en pluisvrije doek. Voor het verwijderen van sterke verontreini- gingen kan de doek licht met lauw wa- ter worden bevochtigd. Gebruik geen oplosmiddelhoudende reinigingsmid- delen. Deze kunnen de kunststof kast en opschriften aantasten.81 Algemene instructies voor de draadloze werking 11 Algemene instructies voor de draadloze werking De draadloze communicatie wordt via een niet-exclusief communicatiekanaal gerealiseerd, zodat storingen niet kun- nen worden uitgesloten. Andere sto- rende invloeden kunnen afkomstig zijn van schakelprocessen, elektromotoren of defecte elektrische apparaten. Het bereik in gebouwen kan sterk afwijken van het bereik in het vrije veld. Behalve het zendvermogen en de ontvangsteigenschappen van de ontvangers spelen ook omgevingsinvloeden zoals lucht- vochtigheid en de bouwkundige situatie ter plekke een belangrijke rol. Hierbij verklaart eQ-3 AG, Maiburger Str. 29, 26789 Leer, Duitsland, dat het draadloze apparaattype HomematicIP HmIP-STHD, HmIP-STHD-A in overeenstemming is met de richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring is beschik- baar op het volgende internetadres: www.homematic-ip.com 12 Verwijdering als afval Informatie over verwijdering als afval Dit symbool betekent dat het apparaat en de batterijen of accu's niet mogen worden weggegooid met het huisvuil, restafval of in de gele vuilnisbak of zak. Om de gezondheid en het milieu te beschermen, bent u verplicht om het product, alle elektronische onderdelen die bij de levering zijn inbegrepen en de batterijen ter correcte verwijdering naar een gemeentelijk inzamelpunt voor afgedankte elektrische en elekt- ronische apparaten of afgedankte bat- terijen te brengen. Ook distributeurs van elektrische en elektronische ap- paraten en batterijen zijn verplicht om gebruikte apparaten en batterijen gratis terug te nemen. Door ze gescheiden in te zamelen, levert u een waardevolle bijdrage aan het hergebruik, de recycling en andere vormen van nuttige toepassing van af- gedankte elektrische en elektronische apparaten en afgedankte batterijen. U bent verplicht om afgedankte bat- terijen en accu's die niet to de AEEA behoren, daarvan te scheiden voordat u ze inlevert bij een inzamelpunt, en ze dan ook gescheiden in te leveren bij de lokale inzamelpunten. Wij wijzen u er nadrukkelijk op dat u als eindgebruiker verantwoordelijk bent voor het verwijderen van persoonlijke gegevens uit de afgedankte elektrische en elektronische apparatuur. Conformiteitsinformatie De CE-markering is een label voor het vrije verkeer van goederen binnen de Europese Unie en is uitsluitend bestemd voor de des- betreende autoriteiten. Het is geen garantie voor bepaalde ei- genschappen. Met technische vragen m.b.t. het apparaat kunt u terecht bij uw dealer.82 Technische gegevens 13 Technische gegevens Apparaatcode: HmIP-STHD, HmIP-STHD-A Voedingsspanning: 2x 1,5 V LR03/micro/AAA Stroomopname: 20 mA max. Levensduur batterijen: 2 jaar (typ.) Beschermingsgraad: IP20 Omgevingstemperatuur: 5 tot 35 °C Afmetingen (b x h x d): Zonder frame: 55 x 55 x 23,5 mm Met frame: 86 x 86 x 25 mm Gewicht: 65 g (incl. batterijen) Zendfrequentieband: 868,0 - 868,6 MHz 869,4 - 869,65 MHz Maximaal zendvermogen: 10 dBm Ontvangersklasse: SRD class 2 Typisch bereik in het vrije veld: 180 m Duty cycle: < 1% per h / < 10% per h Werkwijze: type 1 Verontreinigingsgraad: 2 Technische wijzigingen voorbehouden.Kostenloser Download der HomematicIP App! Free download of the HomematicIP app! Bevollmächtigter des Herstellers: Manufacturer’s authorised representative: eQ-3 AG Maiburger Straße 29 26789 Leer / GERMANY www.eQ-3.de
