GEBRUIKSAANWIJZING HmIP-STHD-A Homematic IP

NL Installatie- en bedieningshandleiding

Inhaltsverzeichnis

1 Leveringsomvang....71
2 Instructies bij deze handleiding ....71
3 Gevarenaanduidingen....71
4 Werking en overzicht van het apparaat....72
5 Algemene systeeminformatie....73
6 Inbedrijfstelling....73

6.1 Inleren....73

6.2 Montage....74

6.2.1 Montage met plakstrips....74
6.2.2 Montage met schroeven 75
6.2.3 Montage op een inbouwdoos....76
6.2.4 Montage in meervoudige combinaties....77

7 Batterijen vervangen ....77
8 Storingen oplossen....78

8.1 Zwakke batterijen 78

8.2 Commando niet bevestigd....78

8.3 Duty cycle 78

8.4 Foutcodes en knipperreeksen....79

9 Herstellen van de fabrieksinstellingen....80
10 Onderhoud en reiniging 80
11 Algemene instructies voor de draadloze werking 81
12 Verwijdering als afval.... 81
13 Technische gegevens 82

1 Leveringsomvang

1x Temperatuur- en luchtvochtigheidssensor met display – binnen

1x Wisselframe

1x Montageplaat

2x Dubbelzijdige plakstrips

2x Schroeven 3,0 x 30 mm

2x Pluggen 5 mm

2x 1,5V-batterij LR03/micro/AAA

1x Bedieningshandleiding

2 Instructies bij deze handleiding

Lees deze handleiding zorgvuldig door voordat u uw Homematic IP-apparaten in gebruik neemt. Bewaar de handleiding om deze ook later nog te kunnen raadplegen! Als u het apparaat door andere personen laat gebruiken, geef dan ook deze handleiding mee.

Gebruikte symbolen:

Opgelet! Hier wordt op een risico attent gemaakt.

Opmerking. Dit hoofdstuk bevat aanvullende belangrijke informatie!

3 Gevarenaanduidingen

Let op! Explosiegevaar bij onjuiste vervanging van de batterijen. Alleen vervangen door batterijen van hetzelfde of een gelijkwaardig type. Normale batterijen mogen nooit worden opgeladen. Batterijen niet in het vuur werpen. Batterijen niet blootstellen aan overmatige warmte. Batterijen niet kortsluiten. Er bestaat explosiegevaar!

Uitgelopen of beschadigde batterijen kunnen bij aanraking met de huid brandwonden veroorzaken; gebruik daarom in dergelijk geval geschikte veiligheidshandschoenen.

Open het apparaat niet. Het bevat geen onderdelen die door de gebruiker moeten worden onderhouden. In geval van een defect dient u het apparaat door een specialist te laten controleren.

Om redenen van veiligheid en markering (CE) is het eigenmach- tig verbouwen en/of veranderen van het apparaat niet toegestaan.

Gebruik het apparaat uitsluitend in een droge en stofvrije omgeving, stel het niet bloot aan vocht, trillingen, langdurig zonlicht of andere warmtebronnen, koude en mechanische belastingen.

Het apparaat is geen speelgoed! Laat kinderen er niet mee spelen. Laat verpakkingsmateriaal niet rondslingeren. Plasticfolie en plas- tic zakken, piepschuim enz. kun- nen voor kinderen gevaarlijk speelgoed worden.

Bij materiële schade of lichamelijk letsel veroorzaakt door een on- juist gebruik of niet-naleving van de gevarenaanduidingen, kunnen we niet aansprakelijk worden gesteld. In dergelijke gevallen vervalt ieder garantierecht! Wij aanvaarden geen aansprakelijk- heid voor gevolgschade!

Het apparaat is uitsluitend geschikt voor gebruik in woonruimten en soortgelijke omgevingen.

Elk ander gebruik dan in deze handleiding beschreven, is oneigenlijk en leidt tot de uitsluiting van garantie en aansprakelijkheid.

4 Werking en overzicht van het apparaat

De Homematic IP Temperatuur- en Luchtvochtigheidssensor met Display – binnen meet de temperatuur en luchtvochtigheid in de ruimte. De meet-waarden worden op het geïntegreerde lcd-scherm weergegeven – naar keuze de temperatuur of de luchtvochtigheid. Er bestaat ook de mogelijkheid om beide waarden afwisselend weer te geven. Daarnaast worden de meet-waarden cyclisch doorgestuurd naar het Homematic IP access point en de app en dragen ze bij tot de regeling van het binnenklimaat. Via de app bent u ook onderweg met één blik op het homescreen niet alleen over de kamer-temperatuur, maar ook over de actuele luchtvochtigheid in de betreffende ruimte geïnformeerd. Naast de actuele meetwaarden geven zowel het display als de app via symbolen open ramen, lege batterijen en storingen van de draadloze communicatie weer. Dank-zij de draadloze communicatie en de batterijvoeding biedt de temperatuuren luchtvochtigheidssensor een hoge flexibiliteit bij het kiezen van de montageplaats. De montage en demontage zijn met het bijgeleverde wisselframe zeer eenvoudig mogelijk, doordat de

montageplaat op verschillende ondergronden zoals muurwerk, meubels, tegels of glas geschroefd of geplakt kan worden. Bovendien is het mogelijk de temperatuur- en luchtvochtigheids-sensor in bestaande schakelaarseries van toonaangevende fabrikanten te integreren.

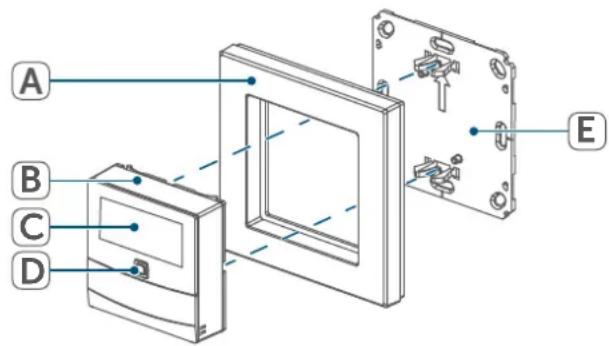

Overzicht apparaten:

(A) Wisselframe
(B) Sensor (elektronische unit)
(C) Display
(D) Systeemtoets
(E) Montageplaat

A B C D E

Afbeelding 1

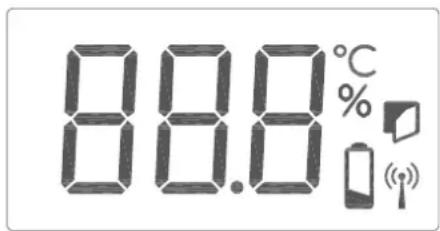

Overzicht van het display:

°C Werkelijke temperatuur
% Luchtvochtigheid
Raam-open-symbol
Batterijsymbool
Draadloze overdracht

88.8°C %

Afbeelding 2

5 Algemene systeeminformatie

Dit apparaat is een onderdeel van de binnenklimaatoplossing van Homematic IP en communiceert via het HmIP-zendprotocol. Alle appa-raten van de binnenklimaatoplossing kunnen handig en afzonderlijk via een smartphone met de Homematic IP-app worden geconfigureerd. Welke func-ties binnen het Homematic IP-systeem in combinatie met andere compo-nenten mogelijk zijn, vindt u in de Homematic IP-gebruikershandleiding. Alle technische documenten en up-dates vindt u in de actuele versie op www.homematic-ip.com.

6 Inbedrijfstelling

6.1 Inleren

Lees dit hoofdstuk volledig door, voordat u met het inleren begint.

Configureer eerst uw Homematic IP access point via de Homematic IP-app om nog meer apparaten in het systeem te kun- nen gebruiken. Uitvoerige infor- matie hierover vindt u in de bedie- ningshandleiding van het access point.

Voor het inleren en installeren van de wandthermostaat met behulp van een CCU3 vindt u meer informatie in de WebUI-handleiding op onze homepage www.homematic-ip.com.

Om de temperatuur- en luchtvochtigheidssensor in uw systeem te integreren en met andere Homematic IP-apparaten te laten communiceren, moet u deze eerst inleren op het Homematic IP access point.

Ga als volgt te werk om de temperatuur- en luchtvochtigheidssensor in te leren:

• Open de Homematic IP-app op uw smartphone.
• Selecteer het menupunt 'Apparaat inleren'.

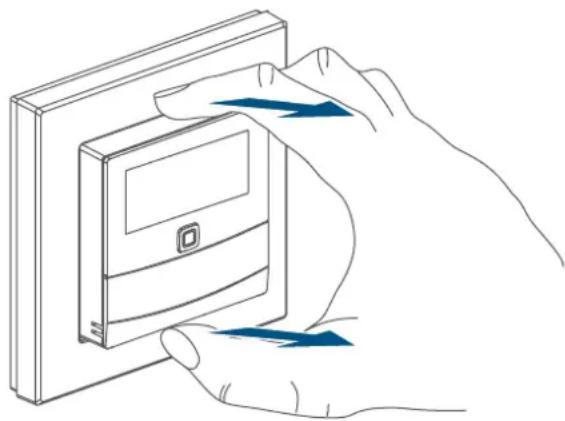

• Pak de sensor (B) aan de zijkant vast en trek deze uit het frame.

• Draai de sensor op zijn achterkant.
• Trek de isolatiestrook uit het batterijvakje. De inleermodus is 3 minuten actief.

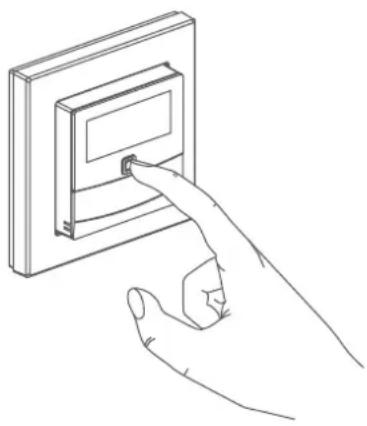

U kunt de inleermodus gedurende nog eens 3 minuten handmatig starten door kort op de systeem-toets (D) te drukken.

Het apparaat verschijnt automatisch in deHomematic IP-app.

• Ter bevestiging dient u in de app de laatste vier cijfers van het apparaat-nummer (SGTIN) in te voeren of de QR-code te scannen. Het apparaatnummer vindt u op de bijge-leverde sticker of op het apparaat zelf.
• Wacht tot het inleerproces voltooid is.
• Ter bevestiging van een succesvol inleerproces brandt het ledje groen. Het apparaat is nu gebruiks-klaar.
• Indien het ledje rood brandt, dient u het opnieuw te proberen.
• Selecteer in welke toepassing u uw apparaat wilt gebruiken.
• Wijs het apparaat in de app toe aan een vertrek en geef het apparaat een naam.

6.2 Montage

Lees dit hoofdstuk volledig door, voordat u met de montage begint.

U kunt de temperatuur- en luchtvochtigheidssensor ofwel in het meegeleverde wisselframe (A) monteren, ofwel deze handig in een bestaande schakelaarserie integreren (zie ,6.2.1 Montage met plakstrips' op pagina 74).

Bij de montage in het wisselframe kunt u de temperatuur- en luchtvochtigheidssensor

• met behulp van de bijgeleverde dubbelzijdige plakstrips of
• de bijgeleverde schroeven op de wand bevestigen.

U kunt de temperatuur- en luchtvochtigheidssensor ook op een inbouwdoos monteren.

6.2.1 Montage met plakstrips

Ga als volgt te werk om de in elkaar gezette temperatuur- en luchtvochtigheidssensor met de plakstrips te monteren:

- Kies een willekeurige montageplaats.

Let op dat de montageleider glad, vlak, onbeschadigd, schoon, vrij van vet en oplosmiddelen en niet te koud is, zodat de plakstrip du-urzaam kan hechten.

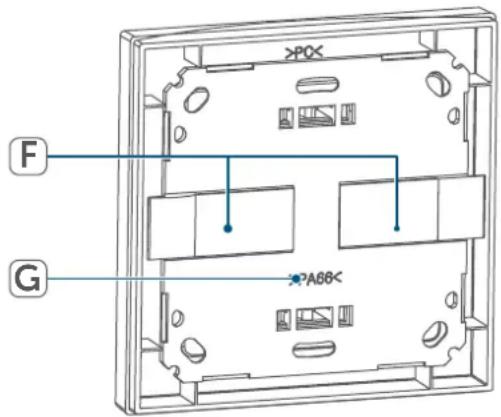

- Bevestig de plakstrips (F) op de achterzijde van de montageplaat (G) in de daarvoor bestemde markeringen. Zorg ervoor dat de tekst op de achterzijde leesbaar blijft.

• Verwijder de folie van de plakstrips.
• Druk nu de in elkaar gezette wand-thermostaat met de achterzijde op de gewenste positie tegen de wand.

6.2.2 Montage met schroeven

Ga als volgt te werk om de temperatuur- en luchtvochtigheidssensor met de schroeven te monteren:

- Kies een geschikte montageplaats.

Waarborg dat op de geselecteerde positie geen leidingen in de wand lopen!

- Houd de montageplaat (G) op de gewenste montagepositie. Let erop dat de pijl aan de voorzijde van de montageplaat naar boven gericht is.

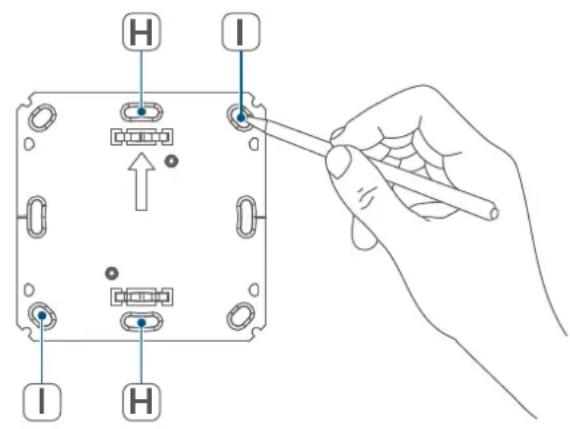

- Markeer twee van de boorgaten (I) aan de hand van de montage-plaat (diagonaal tegenover elkaar liggend) met een potlood op de wand.

H I I H

Afbeelding 6

- Boor de gemarkeerde gaten.

Bij stenen wanden gebruikt u een 5mm-boor voor de pluggen. Bij houten wanden kunt u een 1,5mm-boor gebruiken, om het indraaien van de schroeven te vergemakkelijken.

- Monteer de montageplaat door de bijgeleverde pluggen en schroeven (J) erin te draaien.

- Plaats het wisselframe (A) op de montageplaat.

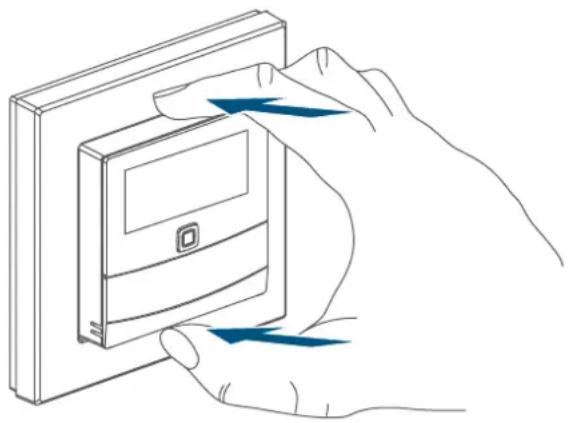

- Plaats de sensor (B). Let erop dat de klemmen van de montageplaat in de openingen van de sensor vastklikken.

6.2.3 Montage op een inbouwdoos

U kunt de temperatuur- en luchtvochtigheidssensor met behulp van de gaten (H) op een inbouw-/installatiedoos monteren (→zie afbeelding).

In de inbouwdoos mogen zich geen open kabeleinden bevinden.

Als voor de montage of installatie van het apparaat wijzigingen in of werkzaamheden aan de huisinstallatie (bijv. demontage, overbrugging van schakelaars of contactdoosinzetstukken) of aan de laagspanningsverdeling noodzakelijk zijn, moeten de volgende veiligheidsinstructies in acht worden genomen:

Opmerking! Installatie alleen door personen met desbetreffende elektrotechnische kennis en ervaring!*

Door een onjuiste installatie brengt u uw eigen

• leven en
• het leven van de gebruikers van de elektrische installatie in gevaar.

Met een onjuiste installatie riskeert u ernstige materiële schade, bijv. door brand. Het risico bestaat dat u persoonlijk aansprakelijk wordt gesteld voor lichamelijk letsel en materiële schade.

Neem contact op met een elektricien!

*Vereiste vakkennis voor de installatie: Voor de installatie is met name de volgende vakkennis vereist:

• de toe te passen '5 veiligheidsregels': vrijschakelen; tegen opnieuw inschakelen beveiligen; spanningsvrijheid controleren; aarden en kortsluiten; aangrenzende onderdelen die onder spanning staan, afdekken of afsluiten;
• selecteren van het geschikte gereedschap, de meettoestellen en eventuele persoonlijke beschermingsmiddelen;
• analyse van de meetresultaten;
• kiezen van het elektrische installatiemateriaal ter waarborging van de uitschakelvoorwaarden;
  • IP-beschermingsgraden;
• inbouw van het elektrische installatiemateriaal;
• aard van het voedingsnet (TN-systeem, IT-systeem, TT-systeem) en de hieruit volgende aansluit-voorwaarden (klassieke nulleider, aarding, noodzakelijke extra maatregelen enz.).

6.2.4 Montage in meervoudige combinaties

U kunt de temperatuur- en luchtvochtigheidssensor zowel met het meegeleverde frame (A) alsook met een 55mm-frame van andere fabrikanten gebruiken of de sensor resp. de elektronische unit (B) in een meervoudig frame integreren. U kunt de montageplaat (G) flexibel op de wand bevestigen met plakstrips of schroeven. Bij de montage in meervoudige combinaties dient u erop te letten dat de montageplaat van de temperatuur- en luchtvochtigheidssensor vlak naast de reeds bevestigde montageplaten/draagringen aangebracht en hieraan uitgelijnd wordt.

De temperatuur- en luchtvochtigheidssensor past in de 55mm-frames van volgende fabrikanten:

Fabrikant Frame
Berker S.1,	B.1, B.3, B.7 Glas
ELSO Joy
GIRA	System 55, Standard 55, E2, E22, Event, Esprit
merten	1-M, Atelier-M, M-Smart, M-Arc, M-Star, M-Plan
JUNG	A 500, AS 500, A plus, A creation

7 Batterijen vervangen

Als de app of het apparaat een lege batterij weergeeft (zie ,8.4 Foutcodes en knipperreeksen' op pagina 79), dient u de verbruikte batterijen te vervangen door twee nieuwe batterijen van het type LR03/Micro/AAA. Let daarbij op de juiste polariteit van de batterijen.

Ga als volgt te werk om de batterijen van de temperatuur- en luchtvochtigheidssensor te vervangen:

• In gemonteerde toestand kan de schakelaar eenvoudig uit het frame (A) en van de montageplaat (D) worden getrokken. Pak de sensor (B) aan de zijkant vast en trek deze uit het frame ( zie afbeelding) Het is niet nodig om het apparaat te openen.
• Draai de elektronische unit om, zodat u de batterijen kunt verwijderen resp. plaatsen.

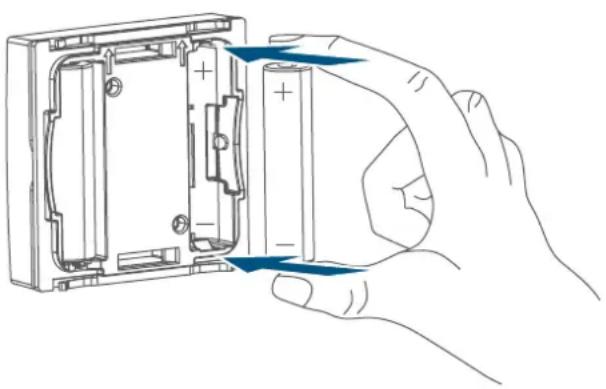

• Plaats twee nieuwe 1,5V-batterijen van het type LR03/micro/AAA in de batterijvakken. Let hierbij op de juiste polariteit, zoals gemarkeerd.

• Plaats de sensor weer in het frame. Let erop dat de klemmen van de montageplaat in de openingen van de sensor vastklikken.
• Let na het plaatsen van de batterijen op de flitsvolgorde van het ledje (zie ,8.4 Foutcodes en knipperreeksen' op pagina 79).

Na het plaatsen van de batterijen voert de temperatuur- en luchtvochtigheids-sensor gedurende ca. 2 seconden een zelftest uit. Daarna volgt de initialisatie. Tot slot verschijnt de testweergave: oranje en groen lichte op.

8 Storingen oplossen

8.1 Zwakke batterijen

Als de spanningswaarde dit toestaat, kan de temperatuur- en luchtvochtigheidssensor ook bij een lage batterijspanning worden gebruikt. Al naar-gelang de belasting kan, na een korte hersteltijd van de batterijen, eventueel weer meerdere keren een signaal worden gezonden.

Als de spanning tijdens het zen- den weer wegvalt, wordt dit in de

Homematic IP-app en op het apparaat weergegeven (zie ,8.4 Foutcodes en knipperreeksen' op pagina 79). Vervang in dat geval de lege batterijen door twee nieuwe (zie ,7 Batterijen vervangen' op pagina 77).

8.2 Commando niet bevestigd

Indien ten minste één ontvanger een commando niet bevestigt, licht het ledje bij het afsluiten van de mislukte overdracht rood op. De reden voor deze mislukte overdracht kan een communicatiestoring zijn (zie ,11 Algemene instructies voor de draadloze werking' op pagina 81). De mislukte overdracht kan de volgende oorzaken hebben:

• de ontvanger is niet bereikbaar,
• de ontvanger kan het commando niet uitvoeren (lastuitval, mechanische blokkering enz.) of
• de ontvanger is defect.

8.3 Duty cycle

De duty cycle beschrijft een wettelijk geregelde begrenzing van de zendtijd van apparaten in het 868MHz-bereik. Het doel van deze regeling is om de werking van alle in het 868MHz-bereik werkende apparaten te garanderen. In het door ons gebruikte frequentiebereik van 868 MHz bedraagt de maximale zendtijd van elk apparaat 1% van een uur (dus 36 seconden per uur). De apparaten mogen bij het bereiken van de 1%-limiet niet meer zenden tot deze tijdelijke begrenzing weer voorbij is. In overeenstemming met deze richtlijn worden Homematic IP apparaten 100% conform de norm ontwikkeld en geproduceerd. In het normale bedrijf wordt de duty cycle doorgaans niet bereikt. In bepaalde situaties kan dit bij de inbedrijfstelling of eerste installatie van een systeem wel het geval zijn wanneer meerdere en zendintensieve inleerprocessen actief zijn. Een overschrijding van de duty-cycle-limiet wordt aangegeven door drie keer langzaam rood knipperen van het ledje en kan zich uiten in een tijdelijke onderbreking van de werking van het apparaat. Na korte tijd (max. 1 uur) werkt het apparaat weer normaal.

8.4 Foutcodes en knipperreeksen

Knippercode Betekenis Oplossing
Kort oranje knipperen	Draadloze overdracht, zendpoging, gegevenso-verdracht	Wacht tot de overdracht beëindigd is.
1x lang groen branden Proces bevestigd		U kunt met de bediening doorgaan.
1x lang rood branden Proces mislukt		Probeer het opnieuw (zie ,8.2 Commando niet be- vestigd' op pagina 78).
Kort oranje oplichten (na groene of rode ontvangst- melding)	Batterijen leeg	Vervang de batterijen van het apparaat (zie ,7 Batte- rijen vervangen' op pagina 77).
Kort oranje knipperen (om de 10 s)	Inleermodus actief	Voer ter bevestiging de laatste vier cijfers van het apparaatserienummer in (zie ,6.1 Inleren' op pagina 73).
1x lang rood branden	Proces mislukt of duty- cycle-limiet bereikt	Probeer het opnieuw (zie ,8.2 Commando niet be- vestigd' op pagina 78) of (zie ,8.3 Duty cycle' op pagina 78).
6x lang rood knipperen Apparaat defect		Controleer de weergave in uw app of neem con- tact op met uw dealer.
1x oranje en 1x groen oplichten (na het plaatsen van de batterijen)	Testindicatie	Wanneer de testindicatie weer is gedoofd, kunt u doorgaan.

9 Herstellen van de fabrieksinstellingen

De fabrieksinstellingen van het apparaat kunnen worden hersteld. Hierbij gaan alle instellingen verloren.

Ga als volgt te werk om de fabrieks-instellingen van de temperatuur- en luchtvochtigheidssensor te herstellen:

• Pak de sensor (B) aan de zijkant vast en trek deze uit het frame (→zie afbeelding)
• Verwijder een batterij.
• Plaats de batterij overeenkomstig de aangegeven polariteit (→zie afbeelding) en houd tegelijkertijd de systeemtoets (D) 4 s ingedrukt tot het ledje snel oranje begint te knipperen (→zie afbeelding).

- Laat de systeemtoets weer los.

- Houd de systeemtoets opnieuw 4 s ingedrukt tot het ledje groen begint te branden. Laat de systeemtoets weer los om het herstel van de fabrieksinstellingen te voltooien.

Het apparaat voert een herstart uit.

10 Onderhoud en reiniging

Het apparaat is voor u, afgezien van een eventuele vervanging van de batterij, onderhoudsvrij. Laat het onderhoud of reparaties over aan een vakman.

Reinig het apparaat met een zachte, schone, droge en pluisvrije doek. Voor het verwijderen van sterke verontreini-gingen kan de doek licht met lauw wa- ter worden bevochtigd. Gebruik geen oplosmiddelhoudende reinigingsmid-delen. Deze kunnen de kunststof kast en opschriften aantasten.

11 Algemene instructies voor de draadloze werking

De draadloze communicatie wordt via een niet-exclusief communicatiekanaal gerealiseerd, zodat storingen niet kunnen worden uitgesloten. Andere storende invloeden kunnen afkomstig zijn van schakelprocessen, elektromotoren of defecte elektrische apparaten.

Het bereik in gebouwen kan sterk afwijken van het bereik in het vrije veld. Behalve het zendvermogen en de ontvangsteigenschappen van de ontvangers spelen ook omgevingsinvloeden zoals lucht-vochtigheid en de bouwkundige situatie ter plekke een belangrijke rol.

Hierbij verklaart eQ-3 AG, Maiburger Str. 29, 26789 Leer, Duitsland, dat het draadloze apparaattype Homematic IP HmlP-STHD, HmlP-STHD-A in overeenstemming is met de richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: www.homematic-ip.com

12 Verwijdering als afval Informatie over verwijdering als afval

Dit symbool betekent dat het apparaat en de batterijen of accu's niet mogen worden weggegooid het huisvuil, restafval of in de gele isbak of zak.

Om de gezondheid en het milieu te beschermen, bent u verplicht om het product, alle elektronische onderdelen die bij de levering zijn inbegrepen en

de batterijen ter correcte verwijdering naar een gemeentelijk inzamelpunt voor afgedankte elektrische en elektronische apparaten of afgedankte batterijen te brengen. Ook distributeurs van elektrische en elektronische apparaten en batterijen zijn verplicht om gebruikte apparaten en batterijen gratis terug te nemen.

Door ze gescheiden in te zamelen, levert u een waardevolle bijdrage aan het hergebruik, de recycling en andere vormen van nuttige toepassing van afgedankte elektrische en elektronische apparaten en afgedankte batterijen. U bent verplicht om afgedankte batterijen en accu's die niet to de AEEA behoren, daarvan te scheiden voordat u ze inlevert bij een inzamelpunt, en ze dan ook gescheiden in te leveren bij de lokale inzamelpunten.

Wij wijzen u er nadrukkelijk op dat u als eindgebruiker verantwoordelijk bent voor het verwijderen van persoonlijke gegevens uit de afgedankte elektrische en elektronische apparatuur.

Conformiteitsinformatie

De CE-markering is een label voor het vrije verkeer van goederen binnen de Europese Unie en is uitsluitend bestemd voor de desbetreffende autoriteiten. Het is geen garantie voor bepaalde eigenschappen.

Met technische vragen m.b.t. het apparaat kunt u terecht bij uw dealer.

Levensduur batterijen: 2 jaar (typ.)

Beschermingsgraad: IP20

Omgevingstemperatuur: 5 tot 35 °C

Afmetingen (b x h x d):

Zonder frame: 55 x 55 x 23,5 mm

Met frame: 86 x 86 x 25 mm

Gewicht: 65 g (incl. batterijen)

Zendfrequentieband: 868,0 - 868,6 MHz

869,4 - 869,65 MHz

Maximaal zendvermogen: 10 dBm

Ontvangersklasse: SRD class 2

Typisch bereik in het vrije veld: 180 m

Verontreinigingsgraad: 2

Technische wijzigingen voorbehouden.
