GEBRUIKSAANWIJZING HmIPMIOB Homematic IP

Installatie- en bedieningshandleiding

Inhaltsverzeichnis

1 Leveringsomvang 83
2 Instructies bij deze handleiding 83
3 Gevarenaanduidingen 83
4 Werking en overzicht van het apparatusat 84
5 Algemene systeeminformatie 85
6 Montage 85
7 Inbedrijfstelling 86

7.1 Installatie-instructies 86
7.2 Installatie 87

7.3 Aansluitmogelijkheden 88

7.3.1 Ketelaansluiting 88
7.3.2 Aansluiting ontvochtiger 88
7.3.3 Aansluiting Change-Over-Pilot 88
7.3.4 Aansluiting pomp. 89
7.3.5 Aansluiting vochtigheidssensor 89
7.3.6 Aansluiting extern Change-Over-signal 89
7.3.7 Aansluiting externe timer 89
7.3.8 Aansluiting temperatuurbegrenzer 89

7.4 Inleren 90

7.4.1 Inleren op de Homematic IP-vloerverwarmingsactuator 90
7.4.2 Inleren op het Homematic IP Access Point 91

8 Storingen oplossen 92

8.1 Commando nicht bevestigd 92
8.2 Duty cycle 92
8.3 Foutcodes en knipperreeksen 93

9 Herstellen van de fabrieksinstellungen 94
10 Onderhoud en reiniging 94
11 Algemene instructies voor de draadloze werking 94
12 Verwijdering als afval. 95
13 Technische gegevens 96

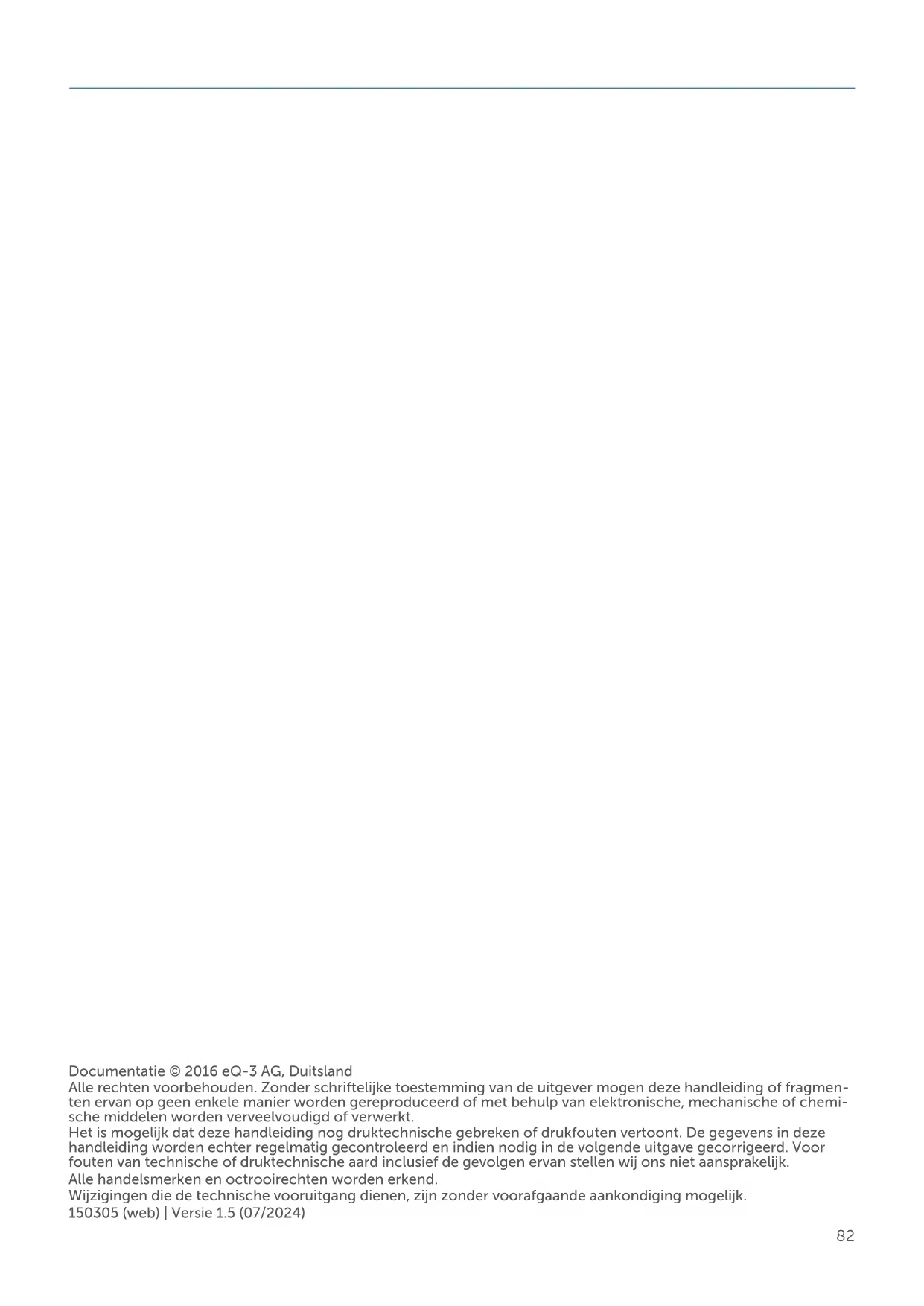

Documentatie © 2016 eQ-3 AG, Duitsland

Alle rechten voorbehonden. Zonder schriftelijktoestemming van de uitgever mogen deze handleiding of fragmenten ervan op geen enkele manier worden gereprodueerd of met behulp van elektronische, mechanische of chemische middelen worden verveelvoudigd of verwerkt.

Het is möglichk dat bye handleiding nog druktechnische gebreken of drukfouten vertoont. De geveens in deze handleiding worden darüber regelmatin gecontroleerd en indien nodig in de volgende uitgave gecorrigeerd. Voor fouten van technische of druktechnische aard inclusief de gevolgen ervan stellen wij ons Niet aansprakelijk.

Alle handelsmerken en octrooirechten worden erkend.

Wijzigingen die de technische vooruitgang dienen, zich zonder Voorafgaande aankondiging möglichk. 150305 (web) | Versie 1.5 (07/2024)

1 Leveringsomvang

1x Multi IO box
4x Schroeven 4,0 x 40 mm
4x Pluggen 6 mm
1x Handleiding

2 Instructies bij dezehandleiding

Lees deze handleiding zorgvuldig door voordat u uw Homematic IP-apparaten in gebruik neemt. Bewaar de handleiding om deze ook later nog te{kunnen raadplegen! Als u het apparaat door andere PersonenThat gebruiken,geef dan ook deze handleiding mee.

Gebrukte symbolen:

Let op! Hier wordt op een risico attend gemaatk.

Opmerking. Dit hoofdstuk bevat aanvullende belangrijke informatie!

3 Gevarenaanduidingen

Open het apparaat Niet. Het bevat geen onderdelen die door de gebruiker要去en worden onderhonden. In geval van een defect dient u het apparaat door een specialist te latent controlleren.

Om redenen van veiligheid en markering (CE) is het eigenmachting verbouwen en/of veranderen van het apparaat Niet toegestaan.

Gebruik het apparaat uitsluitend in een droge en stofvrije omgeving, stel het Niet bloot aan vocht, trillingen, langdurig zonlicht of andere warmtebronnen, koude en mechanische belastingen.

Het apparaat is geen spelelgoed! Laat kinderen er nicht mee spelen. Laat verpakkingsmaterialien nicht rondslingeren. Plasticfolie en plas-tic zakken, stukken piepschuim enz. kuren voor kinderen tot gevaarlijk spelelgoed worden.

Voor zaak- of personenschade die door een onjuist gebruik of Niet-naleving van de gevarenaanduidingen veroorzaakt is, stellen wij ons Niet aansprakelijk. In dergelijke gezallenervalt ieder garantierecht! Voor gevolgschade aanvaarden wij geen aansprakelijkheid!

Het apparaat mag alleen voor vaste installations worden gezruikt. Het apparaat dient veilig in een vaste installmentie te worden bevestigd.

De actor is een onderdeel van de gebouwinstallatie. Bij de planning en realizering要去en de geldende normen en richtlijnen van het betreffende land in acht worden genomen. Werkzaamheden aan het 230V-net mogen alleen dooreen elektricien (volgens VDE 0100) worden uitgevoerd. Hierbij要去en de geldende voorschriften voor ongevallenpreventie in acht worden genomen. Ter voorkoming van een elektrische schok op het apparaat dient u de

netspanning los te koppelen (installatie-automaat uitschakelen). Bij Niet-nakoming van de installment-instructies+kennen brand of andere gevaren ontstaan.

Houd er bij het aansluiten op de apparaatklemmen rekening mee welke kabels en kabeldoorsnedes hiervoor zichn toegestaan.

Controleer voordat u een verbrui- ker aansluit, de technische gegevens en met name de maximaal toegestane aansluitkabel van het apparaat en het type van de aan te sluiten verbruiker. Alle lastgevevens hebben betrekking op ohmselasten. Belast de actor uitsluitend tot de opgegeven vermogens-grens.

Het apparatus is nicht geschikt voor vrijschakelen.

Een overbelasting kan leiden tot de vernieling van het apparaat, brand of elektrische schokken.

Voorafgaande aan het aansluiten van de actor moet de desbeteffende zekering uit de zekeringkast worden verwijderd.

Neem de installmentevoorschriften voor installations in verdelsystemen in acht (DIN VDE 0100-410).

De stuurspanning van de 0 tot 10V-uitgang is galvanisch geschreiben van het netpotentiaal. Het isECHTER geen extra lage spanning (SELV).Hiermee moet tijdens het aanleggen van de kabels, de installmente en de aansluiting mee rekening worden gehouden.

Het apparaat is uitsluitend geschikt voor gebruik in woonruimten en soortgelijke omgevingen.

Elk ander gebruik dan in deze handleiding beschreiben, is onei-genlijk en leidt tot de uitsluiting van garantie en aansprakelijkheid.

4 Werking en overzicht van het apparaat

De Homematic IP Multi IO Box is de centrale besturingseenheid voor het schakelen van circulatiepompen, boilers en circulatiepompen. Met het apparaat(Int) u gemakkelijk de ruimte- of watertemperatuur regelen volgens uw eigen behoeften met behulp van een smartphone-app.

De Multi IO Box kan worden gezruikt om het verwarmingssystem om te schakelen van verwarmingsmodus waar koelmodus om de ruimteter temperatuur te verlagen via de vloerverwarming. Dankzij een vocht- en temperatuurbegrenzer+kunnen schimmelvorming door condensatie op de leidingen en oververhitting van het verwarmingsystem op betrouwbare wijze worden voorkomen.

U kunt het apparaat flexibel met de bijgeleverde schroeven of eenvoudig met de optioneel verkrijgbare DIN-rail-adapter (HmIP-DRA) op een DIN-rail monteren.

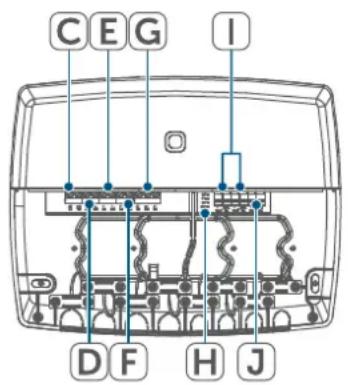

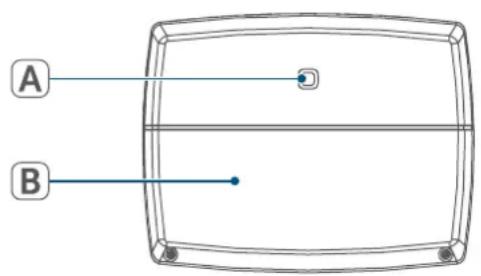

Overzicht apparaten:

(A) Systeemtoets (inleertoets en ledje)
(B) Afdekking
(C) Aansluitklemmen voor PE (randaarde)
(D) Aansluitklemmen voor L (buitendraad)
(E) Aansluitklemmen voor N (nuldraad)
(F) Aansluitklem 4 (bijv. voor aansluiting van een boiler)
(G) Aansluitklem 5 (wisselklem, bijv. voor aansluiting van een circulatie-pomp)
(H) Ledjes voor verbindingsweergave
(I) Aansluitklemmen voor IN1/IN2 (verwarmings-, koelings- of eco-modus, temperatuur- of vochtigheids-begrenzer)
(J) Aansluitklemmen voor AOUT (0 - 10V-uitgang, bijv. voor ventilatiere-geling, alleen beschikbaar in combinatie met de CCU3-centrale)

Afbeelding 1

5 Algemene systeeminformatie

Dit apparaat is onderdeel van het Homematic IP Smart Home System en communiceert via het Homematic IP-zendprotocol. Alle apparaten van het systemen können handig en afzonderlijk via een smartphone met de Homematic IP App worden geconfigureerd. Welke functies binnen het systeme in combinatie met andere componenten möglichk�, vindt u in het Homematic IP bebruikershandboek. Alle technische documenten en updates vindt u in de actuèle versie op www.homematic-ip.com.

6 Montage

U kunt de Multi IO Box overal aan de muur bevestigen met de meegeleverde schroeven en pluggen.

In combinatie met de optioneel verzrijgbare DIN-railadapter (HmIP-DRA)kestu de Multi IO Box ook op een DIN-rail monteren. Meer informatie hierover vindt u in de handleiding van de DIN-railadapter.

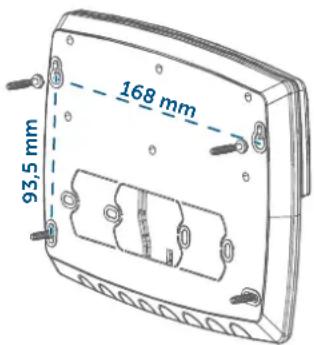

Ga als volgt te werk om de Multi IO Box met behulp van de schroeven te monteren:

• Kies een geschikte montageplaats in de omgeving van uw verwarmingsinstallatie.

Zorg ervoor dat op de gewenste positie geen leidingen in de muur lopen!

• Markeer met een potlood vier boorgaten op de muur volgens des schroefgaten van de Multi IO Box.

Afbeelding 2

Boor de voorgetekeende gaten met een geschikte boor van 6 mm diameter.
- Monteer de Multi IO Box door het de bijgeleverde pluggen erin te duwen en de schroeven erin te draaien (zie afbeelding 2).
Boor de voorgetekeende gaten met een geschikte boor van 6 mm diameter.
- Monteer de vloerverwarmingscontroller door het indraaien van de meegeleverde pluggen en schroeven.

7 Inbedrijfstelling

7.1 Installatie-instructies

Lees dit hoofdstuk volledig door voordat u met het inleren begint.

Opmerking! Installatie alleen door personen met desbeteffende elektrotechnische kennis enerva- ring!*

Door een onjuiste installment brengt u uw eigen

• leven en
• het leven van de gebruikers van de elektrische installmentie in gevaar.

Met een onjuiste installment riskeert u ernstige materièle schade, bijv. door brand. Het risico bestaat dat u personlijk aansprakelijk worden gesteld voor lichamelijk letsel en materièle schade.

Neem contact op met een elektricien!

*Vereiste vakkennis voor de installmentie: Voor de installmentie is met name de vol-gende vakkennis vereist:

• de toe te passen '5 veiligheidsregels': vrijschakelen; gegen opniewinschakelen beveiligigen; spanningsvrijheid controleren; aarden enkortsluiten; aangrenzende onderdelen die onder spanning staan, afdekken of afsluiten;
• selectoren van het geschikte gereedschap, demeettoestellen en eventuele persoonlijke beschermingsmiddelen;
• analyse van de meetresultaten;
• kiezen van het elektrische installmentmaterial ter waarboring van de uitschakelvoorwaarden;
  IP-beschermingsgraden;
• inbouw van het elektrische installmentmaterialaal;
  aard van het voedingsnet (TN-sytem, IT-system, TT-system) en de hieruit volgende aansluitvooraarden (klassieke nuldraad, aarding,oodzakelijk extra maatregelen enz.).

Voor de inbouw van de Multi IO Box in een stroomkringverdeler要去 het apparaat conform VDE 0603, DIN 43871 (laagsspanningsonderverdeling (NSUV)), DIN 18015-x worden ingebouwd. In dit geval要去 het apparaat op een draagrail (DIN-rail) conform EN50022 worden gemonteerd. Voer de installmentie en bedradinguit in overeenstemming met VDE 0100 (VDE 0100-410, VDE 0100-510 enz.). De voorschriftenuit de technische aansluitvoorwaarden (TAB) van het energiebedrijf moeten in acheft worden genomen.

De stroomkring waarop het apparaat en de last worden aangesloten, moet beveiligd zijn met een installmenta automaat volgens EN 60898-1 (karakteristiek B of C, max. 16 A nominale stroom, min. 6kA aftschakelvermogen, energiebegrenzingsklasse 3). De installmentevoorschriften volgens VDE 0100 resp. HD384 of IEC 60364要去 in acht worden genomen. De installmente-automaat要去 voor de gebruiker gemakkelijk bereikbaar en als scheidingsvoorziening voor het apparaat gemarkeerd�n.

Neem bij de installmentie de gevarenaanduidingen conform (zie 3 Gevarenaanduidingen' op pagina 83) in acht.

Toegestane kabeldoorsneden voor de aansluiting op de kabels Multi IO Box�:

starre kabel flexibel	le kabel met of zonder adereindhuls
0,75 – 2,5 mm2	0,75 – 2,5 mm2

Goedgekeurde kabeldiameters voor dewartels zich:

Klemmen 1 – 5 Klem 6

8 – 11 mm 5 – 8 mm

7.2 Installatie

Voor een gemakkelijke installment kun je de kabels door de kabelwartels trekken nadat je de knockouts hebt verwijderd.

Ga als volgt te werk om de Multi IO Box te installeren:

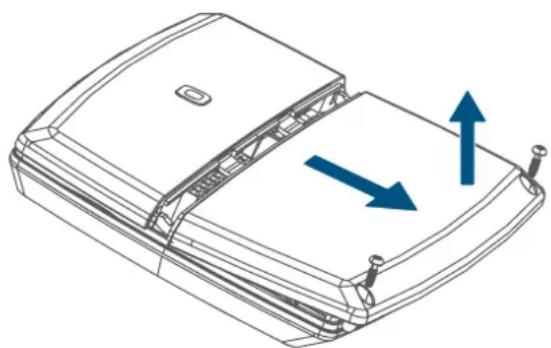

• Open de afdekking (B) door de twee onderste schroeven met een geschikte schroevendraaier los te draaien en de afdekking te verwijderen

Afbeelding 3

• Sluit de randaarde aan op de klem voor PE (C).

• Sluit de buitenkabel aan op de aansluitklem voor L (D).

• Sluit de nuldraad aan op de aansluitklem voor N (E).

• Sluit bijv. een boiler aan op aansluitklem 4 (F) of een circulatiepomp op aansluitklem 5 (G).
• Breid de installatione uit volgens de voorwaarden van het systemen uw eigen behoeften (bijv. met een ventilatieregelsystem). Meer informatie over de aansluitmogelijkheden vindt u op (zie 7.3 Aansluitmogelijkheden' op pagina 88).
• Sluit de afdekking waar door de grendelnokken op de afdekking in de waarvoor bestemde openingte schuiven en de schroeven vast te draaien.

7.3 Aansluitmögelijkheden

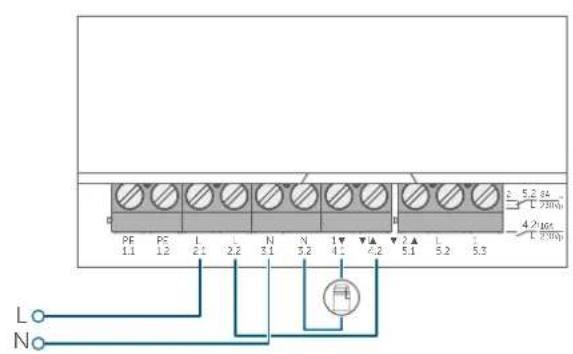

7.3.1 Ketelaansluiting

Afbeelding 4

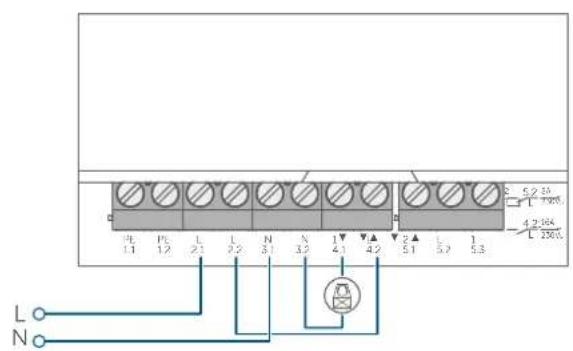

7.3.2 Aansluiting ontvochtiger

Deze aansluitingsoptie kan alleen worden gerealiseerd in combinatie met een Homematic IP Access Point of een Homematic IP CCU3-centrale.

Afbeelding 5

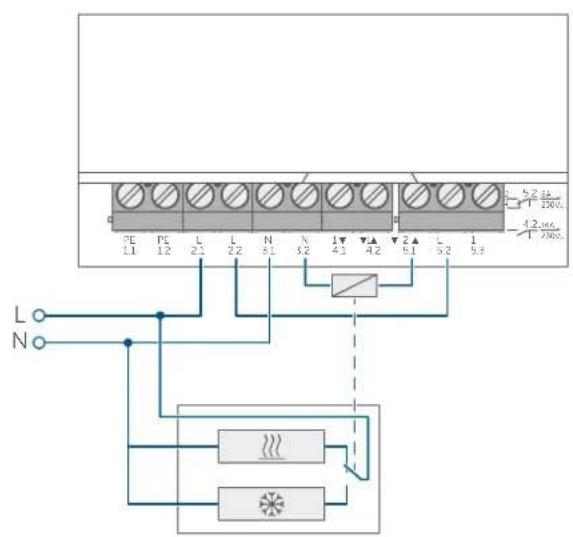

7.3.3 Aansluiting Change-Over-Pilot

Na eensuccesvolle adaptatie wordt elke verwarmingszone overeenkomstig de kranpositie op het display weergegeven.

Afbeelding 6

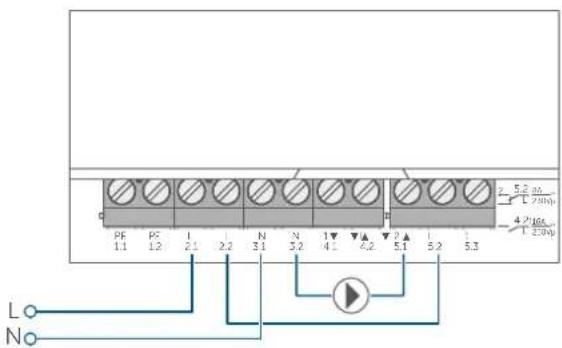

7.3.4 Aansluiting pomp

Afbeelding 7

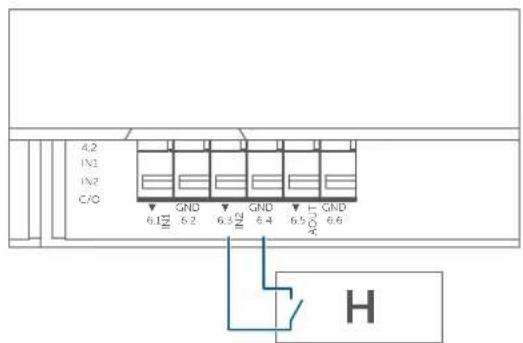

7.3.5 Aansluiting vochtigheidssensor

Afbeelding 8

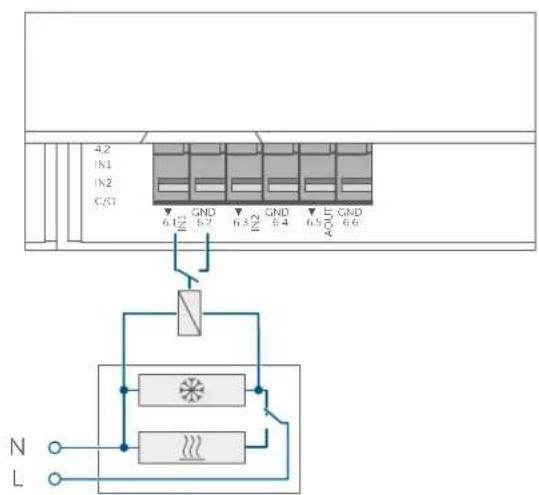

7.3.6 Aansluiting extern Change-Over-signal

Afbeelding 9

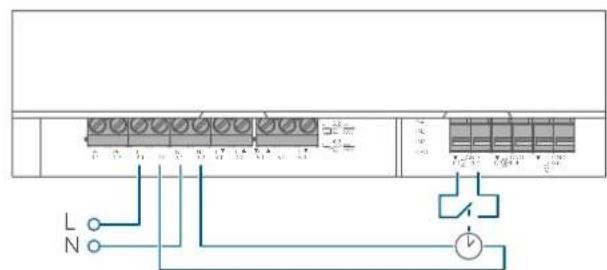

7.3.7 Aansluting externe timer

Deze aansluitingsoptie kan alleen worden gerealiseerd in combinatie met een Homematic IP Access Point of een Homematic CCU3-centrale.

Afbeelding 10

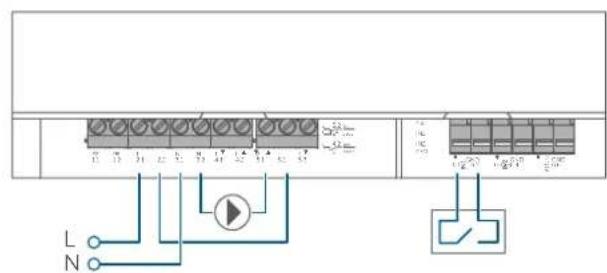

7.3.8 Aansluiting temperatuurbegrenzer

Deze aansluitingsoptie kan alleen worden gerealiseerd in combinatie met een Homematic IP Access Point of een Homematic CCU3-centrale.

Afbeelding 11

7.4 Inleren

Lees dit hoofdstuk volledig door voordat u met het inleren begint.

Om de Multi IO Box in uw systemd te integreren en met andere apparaten teCTXlen communicatoren, moet deze eerst worden ingeleerd.

U kunt de Multi IO Box voor de bedie-ning van uw vloerverwarming ofwel direct op de Homematic IP-vloer-verwarmingsactuator, ofwel op het Homematic IP Access Point inleren. De configuratie wordt uitgevoerd via de Homematic IP App wonneer het toe-gangspunt worden ingeleerd.

7.4.1 Inleren op de Homematic IPvloerverwarmingsactuator

Houd bij het aanleren een minimumafstand van 50 cm:tussen de apparaten aan.

U kunt het inleerproces annuleren door opniewk kort op de sys- teemtoets (A) te drukken. Dit wordt bevestigd door het rood oplichten van het apparaatledje.

Als u de Multi IO Box in een bestand systeem wilt integreren, moet u eerst de vloerverwarmingsactor in de inleermodus zetten en verwolgens de Multi IO Box.

Als u de Multi IO Box op een Homematic IP-vloerverwarmingsactuator wilt inleren,要去e beside te verbinden apparaten in de inleermodus worden geschakeld. Ga hiervoor als volgt te werk:

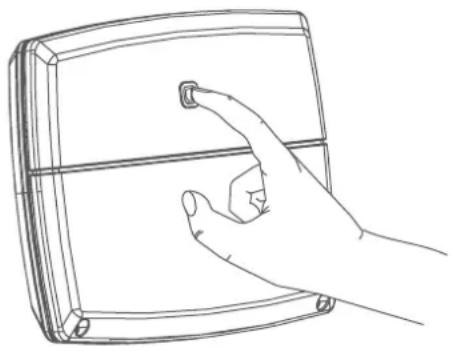

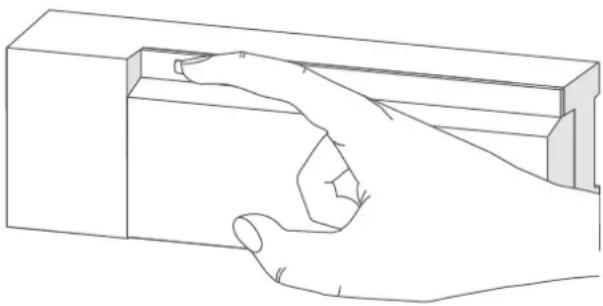

• Druk gedurende minstens 4 s op de systeemtoets (A) van de Multi IO Box om de inleermodus te activeren. Het apparaatledje knippert orangje.

Afbeelding 12

• Activeer nu de inleermodus op de vloerverwarmingsactuator. Druk kort op de toets Select totdat de ledjes van alle kanalen groen branden
• Druk gedurende 4 s op de系统的 op op de vloerverwarmingsactuator, tot het ledje snel oranje begint te knipperen.

Afbeelding 13

Het succesvolle inleren worden aangegeven door het groen knipperen van het apparaatledje (A). Als het inleerproces nicht succesvol is geweest,licht het apparaatledje (A) rood op.Probeer het opnieuw.

Als het aanleerproces nicht worden uitgevoerd, worden de aanleermodus na 3 minuten automatisch beeingidg.

7.4.2 Inleren op het Homematic IP Access Point

U kunt het apparaat op het Homematic IP Access Point of op de centrale CCU3 inleren. Voor meer informatie hierover verwij- zen wij় de Homematic IP-gebruikershandleiding (u vindt deze in het downloadgedeelte opwww. homematic-ip.com).

Configureer erst uw Homematic IP Access Point via de Homematic IP-app om nog andere Homematic IP-apparaten in het systeme te konnen gebruiken. Uitgebreide informatatie hierover vindt u in de handleiding van het Access Point.

Ga als volgt te werk voor het inleren van de Multi IO Box op het Access Point:

• Open de Homematic IP-app op uw smartphone.
• Selecteer de menukeuze 'Apparaat inleren'.
• Druk kort op de systeemtoets (A) tot het ledje langzaam oranje begint te knipperen ( zie. De inleermodus voor het geselecteerde kanaal is gedurende 3 minuten actief.

U kunt de inleermodus handmatig gedurende nogiens 3 minuten starten door kort op de systeemtoets (A) te drukken ( zie afbeeling).

Het apparatus verschijnt automatisch in deHomematic IP-app.

• Ter bevestiging dient u in de app de LASTste vier cijfers van het apparaatnummer (SGTIN) in te voeren of de QR-code van het te scannen apparaat. Het apparaatnummer vindt u op de bijgeleverde sticker of op het apparaat zich.
• Wacht tot het inleerproces voltooid is.
• Ter bevestiging van een succesvol inleerproces Licht het ledje groen op. Het apparaat is nu gebruiks-kaar.
• Indien de led rood brandt, dient u het opnieuw te proberen.
  Kies de gewenste oplossing voor uw apparaat.
• Geef het apparaat in de app een naam en wijs het toe aan een ruim-te.

8 Storingen oplossen

8.1 Commando Niet bevestigd

Indien ten minste een ontvanger een commando Niet bevestigt,licht de led (A) bij het afsluiten van de mistrukte overdracht rood op. De reden voor deze mistrukte overdracht kan een communicatiestoring zijn (zie 11 Algemene instructies voor de draadloze werkking' op pagina 94).De mistrukte overdracht kan de volgende oorzaken hebben:

• de ontvanger is nicht bereikbaar,
• de ontvanger kan het commando niet uitvoeren (lastuitval, mechanische blokkering enz.) of
• de ontvanger is defect.

8.2 Duty cycle

De duty cycle beschrijft een wettelijk geregelde begrenzing van de zendtijd van apparaten in het 868MHz-bereik. Het doel van deze regeling is om de werkking van alle in het 868MHz-bereik werkende apparaten te garanderen. In het door ons gezrukke frequentiebereik van 868 MHz bedraagt de maxi-male zendtijd van elk apparaat 1 % van een uur (dus 36 seconden per uur). De apparaten mogen bij het bereiken van de 1 % -limiet Niet meer zenden totdezetijdelijk begrenzing weeer voorbij is. In overeenstemming met deze richtlij worden Homematic IP apparaten 100% conform de norm ontwikkeld en ge-produceerd.

In het normale bedrijf worden de duty cycle doorgaans Niet bereikt. In be-paalde situatuies kan dit bij de inbedrijfstelling of eerste installmentie van een

systeem darüber wel het geval zich, wanneeer meertere en intensieve inleerprocessen actief zich. Een overschrijding van de duty-cycle-limiet worden aangegeven door drie keer langzaam rood knipperen van de led en kan zich uiten in een tijdelijke onderbreking van de werkking van het apparaat. Na korteijd (max. 1aar) werkt het apparaat weeer normalaal.

8.3 Foutcodes en knipperreeksen

Knippercode Betekenis Oplossing
Kort oranje knipperen	Draadloze overdracht, zendpoging, gegevens-overdracht	Wacht tot de overdracht beëindigisd.
1x lang groen branden Proces bevestigd	U kunt met de bediening doorgaan.
1x lang rood oplichten	Proces mistrukt of du-ty-cycle-limiet bereikt	Probeer het opnieuw (zie '8.1 Commando Niet be-vestigd' op pagina 92) of (zie '8.2 Duty cycle' op pagina 92).
Kort oranje knipperen (om de 10 s)	Inleermodus actief (inle- ren op het Access Point)	Voer ter bevestiging de LASTe vier cijfers van het apparaatserienummer in (zie '7.4 Inleren' op pagina 90).
Snel oranje knipperen	Inleermodus van beiden verbindingspartners actief (direct inleren)	Wacht op de bevestiging van het apparaatledje(zie '8.3 Foutcodes en knip-perreeksen' op pagina 93).
1x lang rood oplichten	Proces mistrukt of du-ty-cycle-limiet bereikt	Probeer het opnieuw (zie '8.1 Commando Niet be-vestigd' op pagina 92) of (zie '8.2 Duty cycle' op pagina 92).
6x lang rood knipperen Apparaat defect		Controler de weergave in uw app of neem contact op met uw dealer.
1x oranje en 1x groen op-lichten	Testindicatie	Wanner de testindicatie waar is gedoofd,kest u doorgaan.

9 Herstellen van de fabrieksinstellungen

De fabrieksinstellungen van het apparaat+kunnen worden hersteld. Hierbij gaan alle instelleningen verloren.

Om de fabrieksinstellungen van de Multi IO Box te herstellen, gaat u als volgt te werk:

• Druk gedurende 4 s op de sys- teemtoets (A) tot het ledje (A) snel oranje begint te knipperen ( zie afbeelding).
• Laat de systeemtoets weir los.
• Houd de systeemtoets opnieuw 4 s ingedrukt, tot de led groen begint te branden.
• Laat de systeemtoets waar los om het herstel van de fabrieksinstellen gen te voltooien.

Het apparaat voert een herstart UIT.

10 Onderhoud en reiniging

Het apparaat is onderhoudsvrij. Laat reparations over aan eenvakman.

Reinig het apparaat met een zachte, schone, droge en pluisvrije doek. Voor het verwijderen van sterke verontreini-gingen kan de doeklicht met lauw wa-ter worden bevochtigd. Gebruik geen oplosmiddelhoudende reinigingsmiddelen. Deze kunnen de kunststof kast en opschriften aantasten.

11 Algemene instructies voor de draadloze werkinq

De draadloze communicatie worden via een Niet-exclusief communicatiekanaal gerealiseerd, zodat storingen nicht kunnen worden uitgesloten. Andere storende invloeden können afkomstig zich van schakelprocessen, elektromotoren of defekte elektrische apparaten.

Het bereik in gebouwen kan sterk afwijken van het bereik in het vrije veld. Behalve het zendvermogen en de ontvangsteigenschappen van de ontvangers spelen ook omgevingsinvloeden zoals luchtvochtigkeit en de bouwkundige situatie ter plekke een belangrijke rol.

Hierbij verklaart eQ-3 AG, Maiburger Str. 29, 26789 Leer, Duitsland, dat het draadloze apparaatype Homematic IP HmIP-MIOB in overeenstemming is met de richtlijn 2014/53/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op het volgende internetadres: www.homematic-ip.com

12 Verwijdering als afval Informatie over verwijdering als afval

Dit symbol betekent dat het apparaat Niet weggegooid mag worden met het huishoudelijk

afval of restafval en Niet in de gele afvalcontainer of gele afvalzak mag worden gedaan.

Om de gezondheid en het milieu te beschermen, bent u verplicht om het product en alle meegeleverde elektronische onderdelenaar een gemeentelijk inzamelpunt voor afgedankte elektrische en elektronische apparatuur te brengen voor een correcte afvalverwerking. Verkopers van elektrische en elektronische apparatuur zich ook verplicht om oude apparatuur gratis terug te nemen.

Door ze apart in te zamelen, levert u een waardevolle bijdrage aan het hergebruik, de recycling en andere vormen van nuttige toepassing van oude apparaten.

Wij wijzen u er nadrukkelijk op dat u als eindgebruiker verantwoordelijk bent voor het verwijderen van persoonlijke geevensuit de afgedankte elektrische en elektronische apparatuur.

Conformiteitsinformatie

De CE-markering is een label voor het vrijveverkeer van goederen binnen de Europese Unie en is uitsluitend bedoeld voor de desbetreffende autoriteiten. Het is geen garantie voor bepalde eigenschappen.

Met technische vragen m.b.t. het apparaat kurz u terecht bij uw dealer.

Opgenomen vermogen bij stand-by: 250 mW

Max. schakelvermogen:

Uitgang 1:3680 W,cos

≥ 0,95 (potentiaalvrijj)

Uitgang 2:3680 W,cos

≥ 0,95 (potentiaalvrijj)

Kabeltype en -doorsnede: starre en flexibele kabel, 0,75-2,5 mm²

Type belasting: ohmse belasting

Werkwijze: Type 1.B

schakelingen:

10000

Relais: wisselcontact, 1-polig, -contact

maakcontact, 1-polig, -contact

Temperatuur gloeidraadproof: 850^

Temperatuur kogeldrukproof:

125°C

Constructie:

Onafhankelijk gemonteerde elektronische regel- en besturingseenheid

2

Verontreinigingsgraad:

IP20

Beschermingsgraad:

1

Beschermklasse:

0-50°C

Omgevingstemperatuur:

199 × 156 × 34 mm

Typisch bereik in het vrije veld:

Duty cycle:

Technische wijzigingen voorbehouden.
