GEBRUIKSAANWIJZING HM-LC-Sw1-Pl-DN-R1 Homematic IP

1e uitgave Nederlands 10/2014

Documentatie © 2014 eQ-3 AG, Duitsland

Alle rechten voorbehouden. Zonder schriftelijke toestemming van de uitgever mogen deze handleiding of fragmenten ervan op geen enkele manier worden gereproduceerd of met behulp van elektronische, mechanische of chemische middelen worden verveelvoudigd of verwerkt.

Het is mogelijk dat deze handleiding nog druktechnische gebreken of drukfouten vertoont. De gegevens in deze handleiding worden echter regelmatig gecontroleerd en indien nodig in de volgende uitgave gecorrigeerd. Voor fouten van technische of druktechnische aard inclusief de gevolgen ervan stellen wij ons niet aansprakelijk.

Alle handelsmerken en octrooirechten worden erkend.

Wijzigingen die de technische vooruitgang dienen, zijn zonder voorafgaande aankondiging mogelijk.

140071 / V 1.0

Inhoudsopgave

1 Instructies bij deze handleiding .... 38
2 Gevaarsaanduidingen 38
3 Werking en overzicht van het apparaat 41
4 Algemene systeeminformatie over HomeMatic 42
5 Inbedrijfstelling 42
5.1 Eenvoudige bedieningsfuncties aan het apparaat .....42
5.2 Aanleren....42
5.2.1 Aanleren aan HomeMatic-apparaten .... 43
5.2.2 Aanleren aan een HomeMatic-centrale .....44
6 Bediening 47
7 Fabrieksinstellingen opnieuw instellen. 48
8 Fout- en terugmeldingen van de apparaatled ..... 48
8.1 Knippercodes 48
8.2 Weergave van de bedrijfstoestand....49
8.3 Duty cycle....49
9 Gedrag na een terugkeer van de spanning ..... 50
10 Onderhoud en reiniging 50
11 Algemene instructies voor het draadloze bedrijf .....51
12 Technische gegevens....51

1 Instructies bij deze handleiding

Lees deze handleiding zorgvuldig door, vóór u de HomeMatic appara- ten in gebruik neemt. Bewaar de handleiding, om ze ook later nog te kunnen raadplegen! Als u het apparaat door andere personen laat ge- bruiken, geef dan ook deze handleiding mee.

Gebruikte symbolen

Let op! Hier wordt op een risico attent gemaakt.

Opmerking Dit hoofdstuk bevat aanvullende belangrijke informatie.

Opmerking Dit hoofdstuk bevat aanvullende belangrijke informatie over het gebruik van het apparaat in combinatie met de HomeMatic-centrale.

2 Gevaarsaanduidingen

Voor zaak- of personenschade die door een onjuist gebruik of niet-naleving van de gevaarsaanduidingen veroorzaakt is, stellen wij ons niet aansprakelijk. In dergelijke gevallen vervalt ieder garantierecht! Voor gevolgschade stellen wij ons niet aansprakelijk!

Open het apparaat niet. Het bevat geen onderdelen die door de gebruiker moeten worden onderhouden. Het openen van het apparaat houdt het risico van een elektrische schok in. In het geval van een defect dient u het apparaat naar de klantenservice te sturen.

Gebruik het apparaat niet, indien het uiterlijk zichtbare schade, bijv. aan de kast, bedieningselementen of aansluitbussen, of een storing vertoont. Laat het apparaat in geval van twijfel controleren door een specialist of onze service.

Om redenen van veiligheid en markering (CE) is het eigenmachtig verbouwen en/of veranderen van het product niet toegestaan.

Gebruik het apparaat uitsluitend binnen en stel het niet bloot aan vocht, trillingen, langdurig zonlicht of andere warmtebronnen, koude en mechanische belastingen.

Het apparaat is geen speelgoed! Laat kinderen er niet mee spelen. Laat verpakkingsmateriaal niet rondslingeren. Plastic folies en zakken, vormstukken van styropor enz. kunnen door kinderen als gevaarlijk speelgoed worden gebruikt.

Controleer voordat u een verbruiker aansluit, de technische gegevens en met name het maximaal toegestane schakelvermogen van het relais en het type van de aan te sluiten verbruiker! Alle lastgegevens hebben betrekking op ohmse lasten! Belast het apparaat uitsluitend tot de opgegeven vermogensgrens. Een overbelasting kan tot de vernieling van het apparaat, een brand of elektrisch ongeval leiden.

Het apparaat mag alleen op een gemakkelijk toegankelijk stopcontact worden aangesloten. Bij gevaar moet het apparaat uit het stopcontact worden getrokken.

Gebruik de HomeMatic-tussenstekker alleen in vast geïnstalleerde stopcontacten met randaarding, niet in contactdozen of met verlengkabels.

Sluit op de HomeMatic-tussenstekker geen eindapparaten aan die bij onbedoeld inschakelen een brand of andere schade kunnen veroorzaken (bijv. strijkijzers).

Trek altijd eerst de stekker van het eindapparaat uit de HomeMatic-tussenstekker, voordat u veranderingen aan het eindapparaat aanbrengt (bijv. een lamp vervangt).

Leg het snoer altijd zo, dat dit niet tot risico's voor mensen of huisdieren kan leiden.

Het apparaat is niet voor vrijschakelen geschikt. De last is niet galvanisch van het net gescheiden.

Reinig het apparaat alleen wanneer de stekker uit het stopcontact getrokken is, met een droge, linnen doek, die bij sterke verontreinigingen ook licht mag worden bevochtigd. Gebruik voor de reiniging geen oplosmiddelhoudende reinigingsmiddelen. Zorg ervoor dat er geen vocht binnen in het apparaat terechtkomt.

Elk ander gebruik dan wat in deze handleiding beschreven wordt, is oneigenlijk en leidt tot de uitsluiting van garantie en aansprakelijkheid. Dit geldt ook voor verbouwingen en veranderingen. Het apparaat is uitsluitend voor particulier gebruik bedoeld.

HomeMatic-tussenstekkers mogen niet achter elkaar worden gestoken.

Apparaten met elektronische adapters (bijv. televisietoestellen of hoogspannings-ledlampen) vormen geen ohmse lasten. Deze kunnen inschakelstromen van meer dan 100 A genere-ren. Het schakelen van dergelijke verbruikers leidt tot vroegtijdige slijtage van de actor.

Het apparaat is uitsluitend geschikt voor gebruik in woonruim- ten en soortgelijke omgevingen.

3 Werking en overzicht van het apparaat

De draadloze HomeMatic-schakelactor 1-voudig, tussenstekker maakt het mogelijk om aangesloten apparaten draadloos te schakelen.

Het apparaat kan snel en zonder gereedschap worden gemonteerd en is na het insteken in een stopcontact direct gebruiksklaar. Met de draadloze schakelactor is zowel een eenvoudige bediening aan het apparaat als het aanleren van meerdere HomeMatic-apparaten (bijv. draadloze HomeMatic-afstandsbediening) mogelijk. De apparaatled geeft bijv. bedrijfstoestanden en foutmeldingen aan.

In combinatie met de HomeMatic-centrale CCU2 kan de draadloze schakelactor via de WebUI-bedieningsinterface individueel worden geconfigureerd en kunnen alle functies worden gebruikt. U kunt bijvoorbeeld de maximale in- en uitschakelduur van het apparaat alsmede een vertragingstijd voor het in- en uitschakelen van de aangesloten verbruikers instellen.

4 Algemene systeeminformatie over HomeMatic

Dit apparaat is een onderdeel van het HomeMatic-domoticasysteem en werkt met het bidirectionele BidCoS®-communicatieprotocol.

Alle apparaten worden met een standaardconfiguratie afgeleverd.

Daarnaast kan de werking van het apparaat via een programmeerapparaat en software worden geconfigureerd. Welke uitgebreide functies hierbij ontstaan en welke extra mogelijkheden het HomeMatic-systeem in combinatie met andere componenten biedt, vindt u in het HomeMatic WebUI-handboek.

De actuele versie van alle technische documenten en updates vindt u in het downloadgedeelte op www.homematic.com.

5 Inbedrijfstelling

5.1 Eenvoudige bedieningsfuncties aan het apparaat

- Steek de draadloze schakelactor in het stopcontact.

Het apparaat is direct gebruiksklaar en kan aan een HomeMatic-centrale (of aan andere HomeMatic-apparaten) worden aangeleerd.

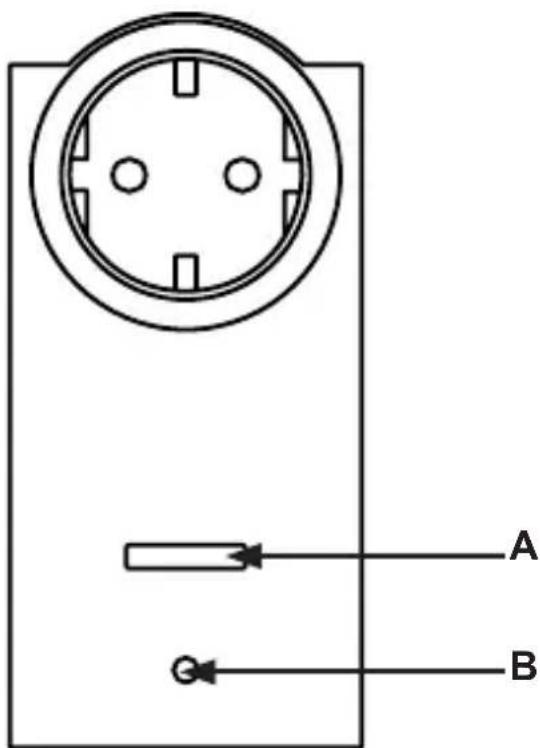

Het apparaat beschikt over een kanaaltoets (A), die met een korte druk voor de bediening (in- en uitschakelen) van aangesloten verbruikers kan worden gebruikt.

Om het apparaat met al zijn functies in uw HomeMatic-systeem te kunnen gebruiken en configureren, moet u het apparaat eerst aanleren (zie hoofdstuk „5.2 Aanleren“ op pagina 42).

5.2 Aanleren

Lees dit hoofdstuk volledig door, voordat u met het aanleren begint.

Om de draadloze schakelactor in uw HomeMatic-systeem te integre-

ren, zodat hij met andere HomeMatic-componenten (bijv. een draadloze HomeMatic-afstandsbediening) kan communiceren, moet het apparaat eerst worden aangeleerd. U kunt de draadloze schakelactor aan andere HomeMatic-apparaten of aan de HomeMatic-centrale aanleren.

5.2.1 Aanleren aan HomeMatic-apparaten

Indien u de draadloze schakelactor aan een of meerdere apparaten wilt aanleren, moeten de beide te verbinden apparaten in de aanleermodus worden gebracht. Ga hiervoor als volgt te werk:

Houd bij het aanleren een minimumafstand van 50 cm tussen de HomeMatic-apparaten aan.

Activeer eerst de aanleermodus aan de draadloze schakelactor.

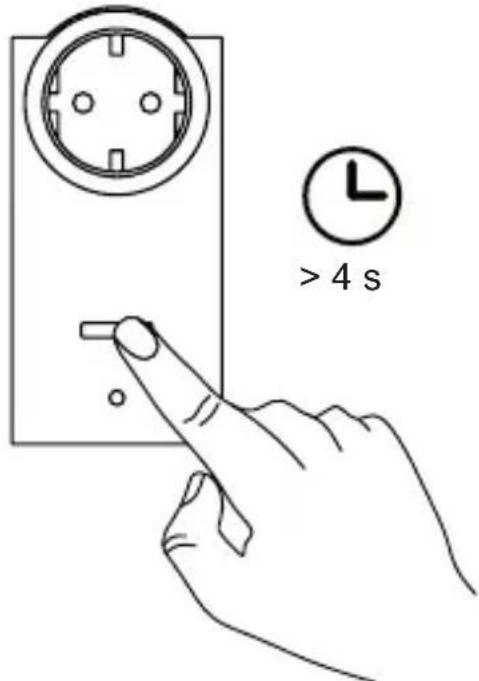

- Houd de kanaaltoets (A) ten minste 4 seconden ingedrukt. Een langzaam knipperende apparaatled (B) geeft aan dat de aanleermodus is ingeschakeld. De aanleertijd bedraagt max. 20 seconden.

> 4 s

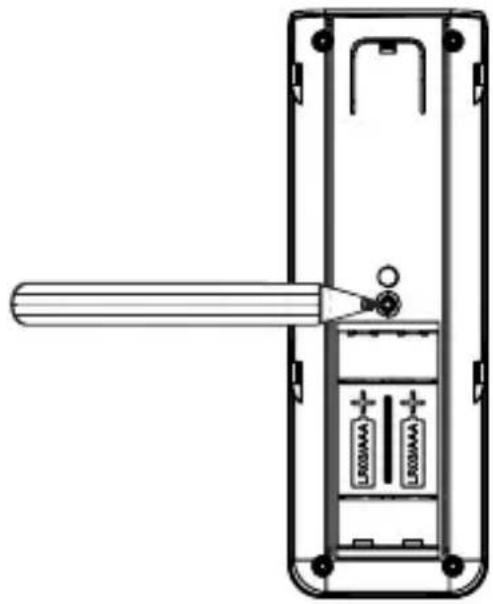

- Breng nu het apparaat dat u aan de draadloze schakelactor wilt aanleren (bijv. een draadloze HomeMatic-afstandsbediening, zie onderstaande afbeelding), in de aanleermodus. Verwijder het deksel van het batterijvak en druk met een puntig voorwerp op de aanleertoets.

- Na het aanleerproces gaat de apparaatled van de draadloze schakelactor uit.

U hebt aanvullend de mogelijkheid om de in- en uitschakelduur van het apparaat alsmede een vertragingstijd voor het in- en uitschakelen van de aangesloten verbruikers in te stellen.

Indien er geen aanleren plaatsvindt, wordt het aanleerproces na 20 seconden beëindigd. Indien andere apparaten zich in de aanleermodus bevinden, dan worden deze aangeleerd.

5.2.2 Aanleren aan een HomeMatic-centrale

Om uw apparaat softwarematig en comfortabel

• te kunnen besturen en configureren,
• direct met andere apparaten te kunnen verbinden of
• in centrale programma's te kunnen gebruiken,

moet het eerst aan de HomeMatic-centrale worden aangeleerd. Het aanleren van nieuwe apparaten aan de centrale gebeurt via de Home-Matic-bedieningsinterface 'WebUI'.

Zodra een apparaat aan een centrale is aangeleerd, kan het alleen nog via deze met andere apparaten worden verbonden.

Elk apparaat kan altijd aan slechts één centrale worden aangeleerd.

Houd bij het aanleren een minimumafstand van 50 cm tussen de HomeMatic-apparaten en de centrale aan.

Voor het aanleren van uw apparaat aan de centrale gaat u als volgt te werk:

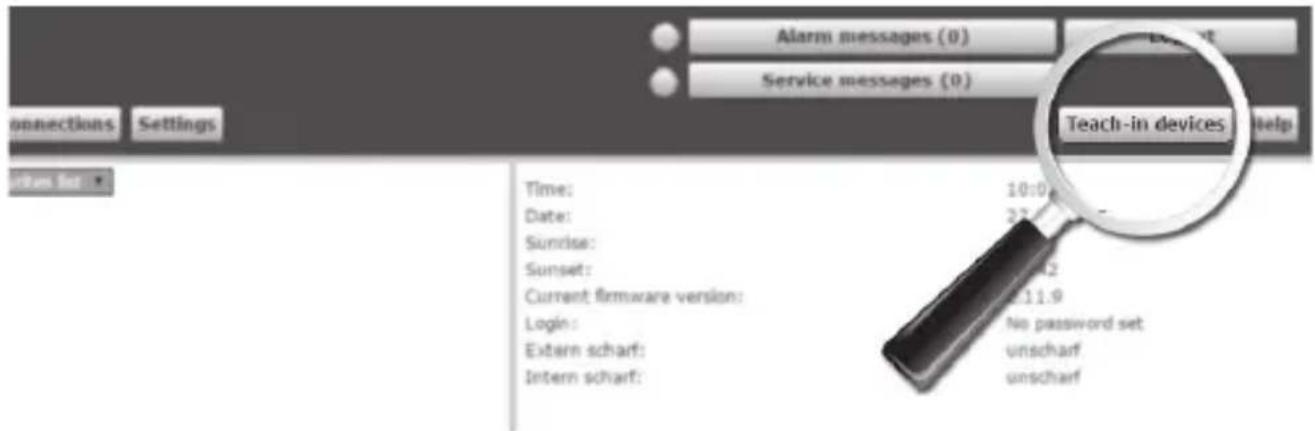

- Open de WebUI-bedieningsinterface in uw browser. Klik op de knop ‘Apparaat aanleren’, die zich rechts op het scherm bevindt.

Alarm messages (0) Service messages (0) Teach-in devices Time: Date: Sunrise: Sunset: Current firmware version: Login: Extern scharf: Intern scharf: 10:00 22:00 24:00 27:00 30:00 33:00 36:00 39:00 42:00 45:00 48:00 51:00 54:00 57:00 60:00 63:00 66:00 69:00 72:00 75:00 78:00 81:00 84:00 87:00 90:00 93:00 96:00 99:00 102:00 105:00 108:00 111:00 114:00 117:00 120:00 123:00 126:00 129:00 132:00 135:00 138:00 141:00 144:00 147:00 150:00 153:00 156:00 159:00 162:00 165:00 168:00 171:00 174:00 177:00 180:00 183:00 186:00 189:00 192:00 195:00 198:00 201:00 204:00 207:00 210:00 213:00 216:00 219:00 222:00 225:00 228:00 231:00 234:00 237:00 240:00 243:00 246:00 249:00 252:00 255:00 258:00 261:00 264:00 267:00 270:00 273:00 276:00 279:00 282:00 285:00 288:00 291:00 294:00 297:00 300:00 303:00 306:00 309:00 312:00 315:00 318:00 321: Time:

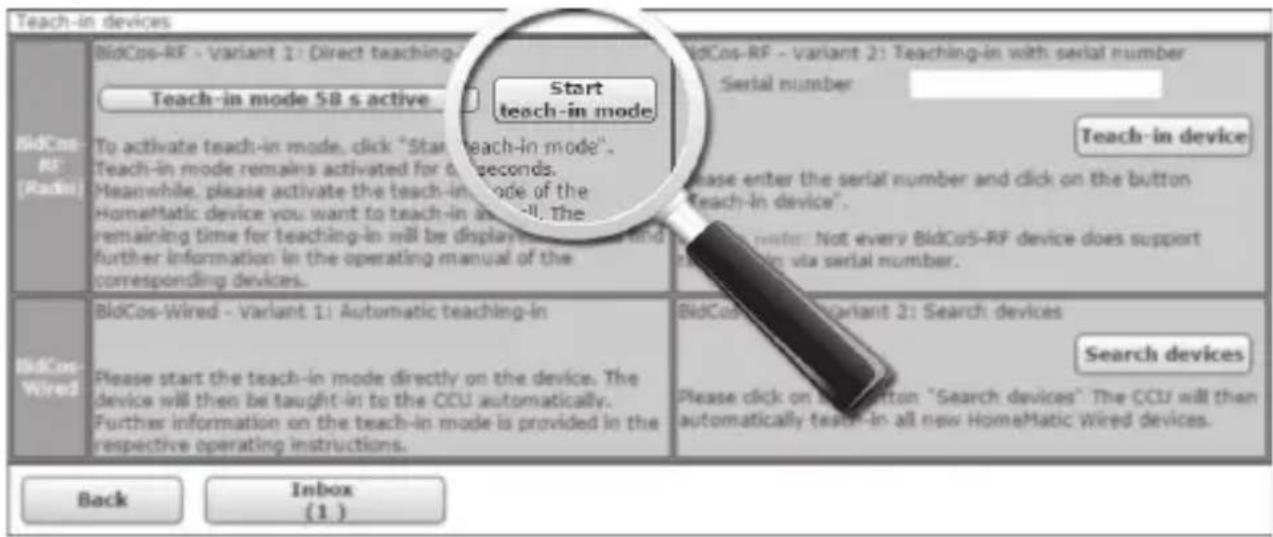

- Om de aanleermodus te activeren, klikt u in het volgende venster op 'BidCoS-RF-aanleermodus'.

• De aanleermodus blijft 60 seconden actief. In het informatieveld wordt de resterende aanleertijd aangegeven.

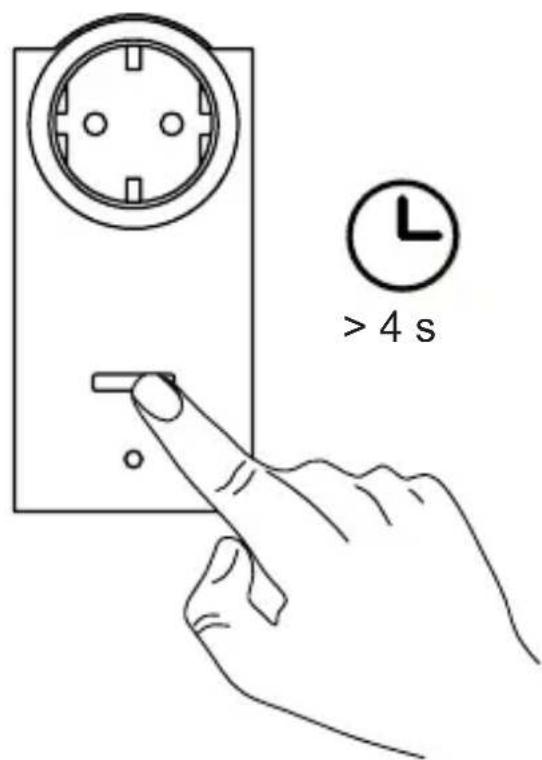

• Breng binnen deze aanleertijd ook de draadloze schakelactor in de aanleermodus. Houd de kanaaltoets (A) ten minste 4 seconden ingedrukt. Een langzaam knipperende apparaatled (B) geeft aan dat de aanleermodus is ingeschakeld.

> 4 s

• Na korte tijd verschijnt het nieuw aangeleerde apparaat in de inbox van uw bedieningsinterface. De knop 'Inbox' geeft hierbij aan hoeveel nieuwe apparaten met succes zijn aangeleerd.
• Leer eventueel nog andere apparaten aan, door de hierboven beschreven stappen voor ieder apparaat te herhalen.
• Configureer nu de nieuw aangeleerde apparaten in de inbox, zoals beschreven in het hoofdstuk „Nieuw aangeleerde apparaten configureren“.

Nieuw aangeleerde apparaten configureren

Nadat u uw apparaat aan de HomeMatic-centrale hebt aangeleerd, wordt het naar de 'Inbox' verplaatst. Hier moeten uw apparaat en de bijbehorende kanalen eerst worden geconfigureerd, om het apparaat voor bedienings- en configuratietaken beschikbaar te maken. Kies een

naam en wijs het apparaat resp. de kanalen aan een ruimte toe. U kunt bijvoorbeeld de maximale in- en uitschakelduur van het apparaat alsmede een vertragingstijd voor het in- en uitschakelen van de aangesloten verbruikers instellen.

Daarna kunt u uw apparaat via WebUI besturen en configureren, direct met andere apparaten verbinden, in centrale programma's gebruiken. Meer details hierover vindt u in het HomeMatic WebUI-handboek (te vinden in het downloadgedeelte van de website www.homematic.com).

6 Bediening

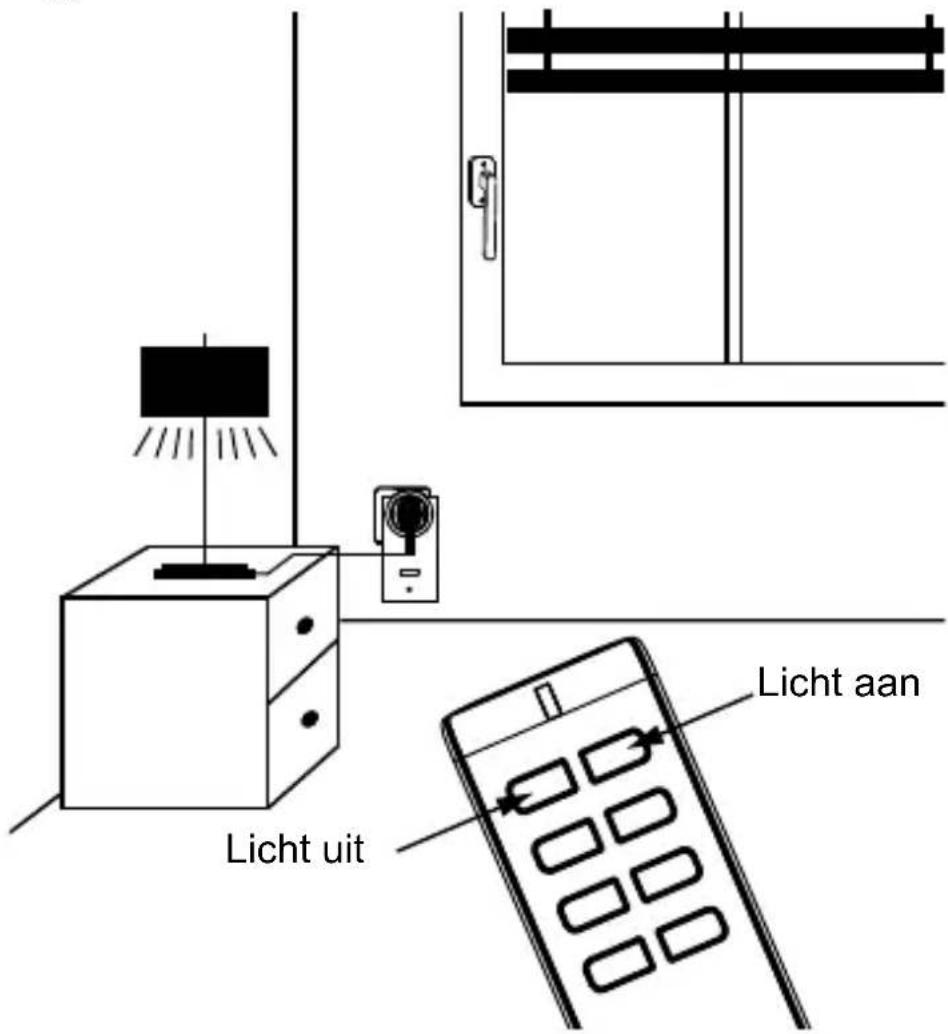

Na het aanleren en configureren kunt u de draadloze schakelactor bijv. met een aangeleerde draadloze HomeMatic-afstandsbediening besturen en zo aangesloten verbruikers in- en uitschakelen (zie onderstaande afbeelding).

Licht uit Licht aan

7 Fabrieksinstellingen opnieuw instellen

De fabrieksinstellingen van het apparaat kunnen handmatig opnieuw worden ingesteld. Hierbij gaan alle instellingen en informatie verloren.

Om de fabrieksinstellingen te herstellen, gaat u als volgt te werk:

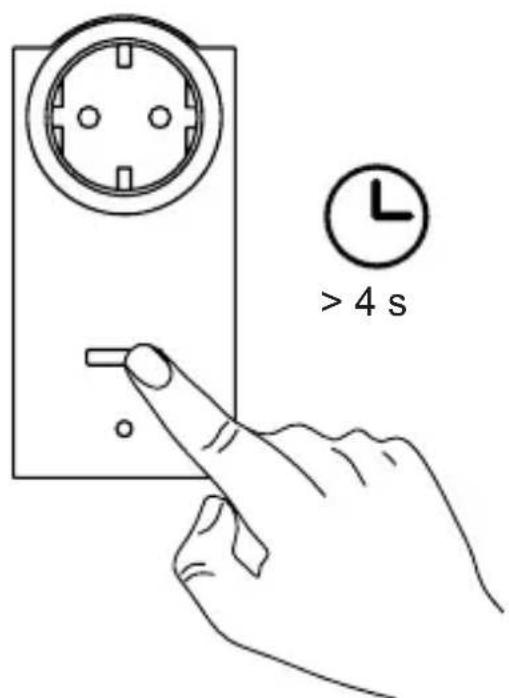

- Houd de kanaaltoets (A) ten minste vier seconden ingedrukt, tot de apparaatled (B) langzaam begint te knipperen.

- Laat de toets los.

> 4 s

• Druk nu de kanaaltoets (A) opnieuw vier seconden in, tot de apparaatled (B) snel begint te knipperen.
• Laat de toets los.
• De apparaatled gaat uit.
• De fabrieksinstellingen zijn nu weer ingesteld.

8 Fout- en terugmeldingen van de ap- paraatled

8.1 Knippercodes

Verschillende toestanden van de draadloze schakelactor worden door een rood knipperen van de apparaatled (B) aangegeven:

Knipperreeks Betekenis Oplossing
Langzaam knipperen A	anleermodus actief of voorfase voor het herstellen van de fabrieksinstellingen	/
Snel knipperen De fabrieksinstellingen van het apparaat worden teruggezet.		/
1 x lang, 1 x kort Zendlimiet (duty-cycle) bereikt		Zie hoofdstuk „8.3 Duty Cycle“ op pagina 15
1 x lang, 2 x kort Apparaat defect Apparaat defect; neem contact op met uw dealer.

8.2 Weergave van de bedrijfstoestand

Wanneer het apparaat geactiveerd is, licht de apparaatled (B) permanent op.

Na het configureren van de draadloze schakelactor via de centrale of een programmeertool geeft de apparaatled, behalve de reeds beschreven toestanden van het apparaat, nog aanvullende toestanden aan (bijv. in- of uitschakelvertraging en in- of uitschakelduur).

8.3 Duty cycle

De duty cycle beschrijft een wettelijk geregelde begrenzing van de zendtijd van apparaten in het 868 MHz-bereik. Het doel van deze regeling is om de werking van alle in het 868MHz-bereik werkende apparaten te garanderen.

In het door ons gebruikte frequentiebereik van 868 MHz bedraagt de maximale zendtijd van een apparaat 1% van een uur (dus 36 seconden per uur). De apparaten mogen bij het bereiken van de

1%-limiet niet meer zenden, tot deze tijdelijke begrenzing weer voorbij

is. In overeenstemming met deze richtlijn worden HomeMatic-apparaten 100% conform de norm ontwikkeld en geproduceerd.

In het normale bedrijf wordt de duty cycle doorgaans niet bereikt. In afzonderlijke situaties kan dit bij de inbedrijfstelling of eerste installatie van een systeem wel het geval zijn, wanneer meerdere en zendintensieve aanleerprocessen actief zijn. Een overschrijding van de duty-cycle-limiet wordt aangegeven door een eenmalig lang en eenmalig kort knipperen van de apparaatled en kan zich uiten in een tijdelijke onderbreking van de werking van het apparaat. Na korte tijd (max. 1 uur) werkt het apparaat weer normaal.

9 Gedrag na een terugkeer van de spanning

Na het insteken van het apparaat in een stopcontact of na het terugkeren van de netspanning voert de draadloze schakelactor een zelftest uit. Indien hierbij een fout wordt vastgesteld, dan wordt dit aangegeven door een knipperen van de apparaatled (zie hoofdstuk „8.1 Knippercodes“ op pagina 48). Dit herhaalt zich continu en het apparaat neemt zijn eigenlijke functie niet op.

Indien de test zonder fouten wordt doorlopen, verzendt de draadloze schakelactor een telegram met zijn statusinformatie. Opdat bij een terugkeer van de spanning (bijvoorbeeld na een netuitval of uitschakeling) niet alle HomeMatic-actoren tegelijk zouden zenden, wacht de draadloze schakelactor een toevallige vertragingstijd voordat hij zendt. Tijdens deze tijd knippert de apparaatled langzaam rood. Indien de vertragingstijd zeer kort is, kan het gebeuren dat dit knipperen nauwelijks waarneembaar is.

10 Onderhoud en reiniging

Het product is onderhoudsvrij. Laat reparaties over aan een vakman. Reinig het product met een zachte, schone, droge en pluisvrije doek. Voor het verwijderen van sterke verontreinigingen kan de doek licht met lauw water worden bevochtigd. Gebruik geen oplosmiddelhouden-de reinigingsmiddelen. Deze kunnen de kunststof kast en opschriften aantasten.

11 Algemene instructies voor het draadloze bedrijf

De draadloze communicatie wordt via een niet-exclusief communicatiekanaal gerealiseerd, zodat storingen niet kunnen worden uitgesloten. Andere storende invloeden kunnen afkomstig zijn van schakelprocessen, elektromotoren of defecte elektrische apparaten.

Het bereik in gebouwen kan sterk afwijken van het bereik in het vrije veld. Behalve het zendvermogen en de ontvangsteigenschappen van de ontvangers spelen ook omgevingsinvloeden zoals luchtvochtigheid en de bouwkundige situatie een belangrijke rol.

Indien bij de draadloze schakelactor de ‘beveiligde overdracht’ (AES) wordt ingeschakeld, betekent dit:

• meer communicatie,
• actorgroepen kunnen niet meer gelijktijdig commando's uitvoeren.
  Meer informatie over de beveiligde overdracht (AES) vindt u in het HomeMatic WebUI-handboek op www.homematic.com.

Hierbij verklaart eQ-3 AG dat dit apparaat in overeenstemming is met de fundamentele eisen en andere relevante voorschriften van de richtlijn 1999/5/EG.

De volledige conformiteitsverklaring vindt u op www.homematic.com.

Opgenomen vermogen bij stand-by: 0,6 W

Type belasting: ohmse last

Maximaal schakelvermogen: 3680 W

Relais:

maakcontact, 1-polig, μ-contact

Zendfrequentie: 868,3 MHz

schakelingen: 40000 (16 A, ohmse last)

Ontvangersklasse SRD category 2

Typ: bereik in het vrije veld: > 100 m

Duty cycle: < 1 % per h

Bedrijfswijze: S1

Type schakelaar: onafhankelijk gemonteerde schakelaar

Beschermingsgraad: IP20

Beschermklasse:

Werkwijze: type 1

Verontreinigingsgraad: 2

Omgevingstemperatuur: -10 °C tot +35 °C

Afmetingen (b x h x d): 59 x 122 x 40 mm (zonder stekker)

Gewicht: 174 g

Technische wijzigingen voorbehouden.

Verwijdering

Het apparaat hoort niet in de vuilnisbak! Elektronische apparaten moeten overeenkomstig de richtlijn voor afgedankte elektrische en elektronische apparaten worden ingeleverd bij de inzamelpunten voor afgedankte apparaten.

Informatie met betrekking tot de conformiteit

De CE-markering is een label voor het vrije verkeer van goede- ren binnen de Europese Unie en is uitsluitend bedoeld voor de desbetreffende autoriteiten. Het is geen garantie voor bepaalde eigenschappen.

Met technische vragen over het apparaat kunt u terecht bij uw speciaalzaak.
