BEDIENUNGSANLEITUNG HM-LC-Sw1-Pl-DN-R1 Homematic IP

Bedienungsanleitung S. 2

Operating Manual p. 19

Handleiding p. 36

Mode d'emploi p. 53

Funk-Schaltaktor 1-fach, Zwischenstecker Typ F

1x HomeMatic Funk-Schaltaktor 1-fach, Zwischenstecker

Typ F

1x Bedienungsanleitung

1. Ausgabe Deutsch 10/2014

Dokumentation © 2014 eQ-3 AG, Deutschland

Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf dieses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren vervielfältigt oder verarbeitet werden.

Es ist möglich, dass das vorliegende Handbuch noch drucktechnische Mängel oder Druckfehler aufweist. Die Angaben in diesem Handbuch werden jedoch regelmäßig überprüft und Korrekturen in der nächsten Ausgabe vorgenommen. Für Fehler technischer oder drucktechnischer Art und ihre Folgen übernehmen wir keine Haftung.

Alle Warenzeichen und Schutzrechte werden anerkannt.

Änderungen im Sinne des technischen Fortschritts können ohne Vorankündigung vorgenommen werden.

140071 / V 1.0

Inhaltsverzeichnis

1 Hinweise zu dieser Anleitung .... 4
2 Gefahrenhinweise 4
3 Funktion und Geräteübersicht 7
4 Allgemeine Systeminformation zu HomeMatic. 8
5 Inbetriebnahme 8
5.1 Einfache Bedienfunktionen am Gerät. 8
5.2 Anlernen....8
5.2.1 Anlernen an HomeMatic Geräte. 9
5.2.2 Anlernen an eine HomeMatic Zentrale....10
6 Bedienung 13
7 Werkseinstellungen wiederherstellen. 14
8 Fehler- und Rückmeldungen der Geräte-LED .....14
8.1 Blinkcodes 14
8.2 Anzeige des Betriebszustandes....15
8.3 Duty Cycle 15
9 Verhalten nach Spannungswiederkehr. 16
10 Wartung und Reinigung 16
11 Allgemeine Hinweise zum Funkbetrieb ..... 17
12 Technische Daten.... 17

1 Hinweise zu dieser Anleitung

Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihre HomeMatic Komponenten in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsanleitung.

Benutzte Symbole:

Achtung! Hier wird auf eine Gefahr hingewiesen.

Hinweis. Dieser Abschnitt enthält zusätzliche wichtige Informationen!

Hinweis. Dieser Abschnitt enthält zusätzliche wichtige Informationen zur Verwendung des Gerätes in Verbindung mit der HomeMatic Zentrale.

2 Gefahrenhinweise

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Gefahrenhinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Gewährleistungsanspruch! Für Folgeschäden übernehmen wir keine Haftung!

Öffnen Sie das Gerät nicht. Es enthält keine durch den Anwender zu wartenden Teile. Das Öffnen des Gerätes birgt die Gefahr eines Stromschlages. Im Fehlerfall lassen Sie das Gerät von einer Fachkraft prüfen.

Verwenden Sie das Gerät nicht, wenn es von außen erkennbare Schäden z. B. am Gehäuse, an Bedienelementen oder an den Anschlussbuchsen bzw. eine Funktionsstörung aufweist. Lassen Sie das Gerät im Zweifelsfall von einer Fachkraft prüfen.

Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verändern des Produkts nicht gestattet.

Betreiben Sie das Gerät nur in Innenräumen und setzen Sie es keinem Einfluss von Feuchtigkeit, Vibrationen, ständiger Sonnen- oder anderer Wärmeeinstrahlung, Kälte und keinen mechanischen Belastungen aus.

Das Gerät ist kein Spielzeug, erlauben Sie Kindern nicht damit zu spielen. Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien/-tüten, Styroporteile, etc., könnten für Kinder zu einem gefährlichen Spielzeug werden.

Beachten Sie vor Anschluss eines Verbrauchers die technischen Daten, insbesondere die maximal zulässige Schaltleistung des Relais und Art des anzuschließenden Verbrauchers! Alle Lastangaben beziehen sich auf ohmsche Lasten! Belasten Sie das Gerät nur bis zur angegebenen Leistungsgrenze. Eine Überlastung kann zur Zerstörung des Gerätes, zu einem Brand oder elektrischen Unfall führen.

Das Gerät darf nur an eine leicht zugängliche Netz-Steckdose angeschlossen werden. Bei Gefahr ist das Gerät aus der Netz-Steckdose zu ziehen.

Verwenden Sie den HomeMatic Zwischenstecker nur in fest installierten Steckdosen mit Schutzkontakten, nicht in Steckdosenleisten oder mit Verlängerungskabeln.

Schließen Sie keine Endgeräte an den HomeMatic Zwischenstecker an, deren unbeaufsichtigtes Einschalten Brände oder andere Schäden verursachen könnte (z. B. Bügeleisen).

Ziehen Sie grundsätzlich den Stecker des Endgerätes aus dem HomeMatic Zwischenstecker, bevor Sie Veränderungen am

Endgerät vornehmen (z. B. Glühlampenwechsel).

Verlegen Sie Kabel stets so, dass diese nicht zu Gefährdungen für Menschen und Haustiere führen können.

Das Gerät ist nicht zum Freischalten geeignet. Die Last ist nicht galvanisch vom Netz getrennt.

Reinigen Sie das Gerät nur nach Entfernen aus der Steckdose mit einem trockenen Leinentuch, das bei starken Verschmutzungen leicht angefeuchtet sein kann. Verwenden Sie zur Reinigung keine lösemittelhaltigen Reinigungsmittel. Achten Sie darauf, dass keine Feuchtigkeit in das Geräteinnere gelangt.

Jeder andere Einsatz als der in dieser Bedienungsanleitung beschriebene ist nicht bestimmungsgemäß und führt zu Gewährleistungs- und Haftungsausschluss. Dies gilt auch für Umbauten und Veränderungen. Das Gerät ist ausschließlich für den privaten Gebrauch gedacht.

HomeMatic Zwischenstecker dürfen nicht hintereinander gesteckt werden.

Geräte mit elektronischen Netzteilen (z. B. Fernseher oder Hochvolt-LED-Leuchtmittel) stellen keine ohmschen Lasten dar. Sie können Einschaltströme von über 100 A erzeugen. Schalten solcher Verbraucher führt zu vorzeitigem Verschleiß des Aktors.

Das Gerät ist nur für den Einsatz in wohnungsähnlichen Umgebungen geeignet.

3 Funktion und Geräteübersicht

Der HomeMatic Funk-Schaltaktor 1-fach, Zwischenstecker ermöglicht das Schalten von angeschlossenen Geräten per Funk.

Das Gerät kann schnell und ohne Werkzeug montiert werden und ist nach dem Einstecken in die Steckdose sofort betriebsbereit. Mit dem Funk-Schaltaktor ist sowohl eine einfache Bedienung am Gerät als auch das Anlernen von mehreren HomeMatic Geräten (z. B. Home-Matic Funk-Fernbedienung) möglich. Die Geräte-LED signalisiert z. B. Betriebszustände und Fehlermeldungen.

In Verbindung mit der HomeMatic Zentrale CCU2 kann der Funk-Schaltaktor über die WebUI Bedienoberfläche individuell konfiguriert und der volle Funktionsumfang genutzt werden. Sie können bspw. die maximale Ein- bzw. Ausschaltdauer des Gerätes sowie eine Verzögerungszeit für das Ein- bzw. Ausschalten angeschlossener Verbraucher einstellen.

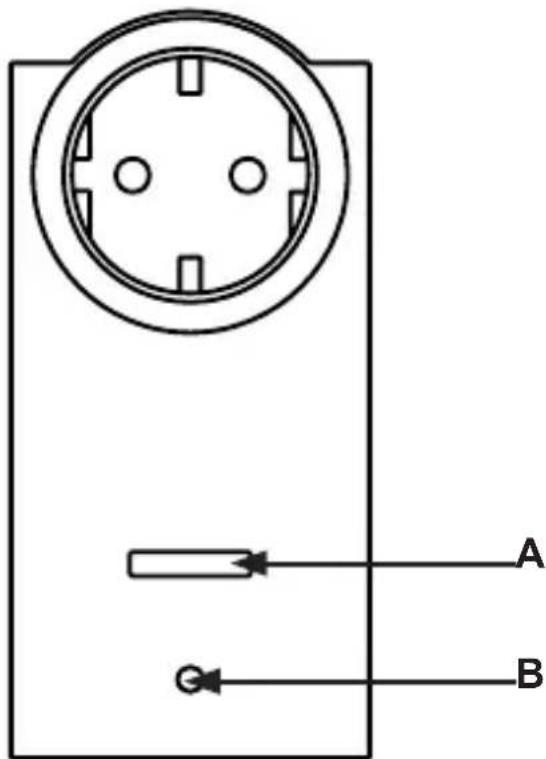

Pure electrical outlet diagram without any text, numbers, or symbols

(A) - Kanaltaste
(B) - Geräte-LED

4 Allgemeine Systeminformation zu HomeMatic

Dieses Gerät ist Teil des HomeMatic Haussteuersystems und arbeitet mit dem bidirektionalen BidCoS® Funkprotokoll.

Alle Geräte werden mit einer Standardkonfiguration ausgeliefert. Darüber hinaus ist die Funktion des Gerätes über ein Programmiergerät und Software konfigurierbar. Welcher weitergehende Funktionsumfang sich damit ergibt, und welche Zusatzfunktionen sich im HomeMatic System im Zusammenspiel mit weiteren Komponenten ergeben, entnehmen Sie bitte dem HomeMatic WebUI Handbuch.

Alle technischen Dokumente und Updates finden Sie stets aktuell im Downloadbereich unter www.homematic.com.

5 Inbetriebnahme

5.1 Einfache Bedienfunktionen am Gerät

- Stecken Sie den Funk-Schaltaktor in die Steckdose.

Das Gerät ist sofort betriebsbereit und kann an eine HomeMatic Zentrale (oder an andere HomeMatic Geräte) angelernt werden.

Das Gerät verfügt über eine Kanaltaste (A), die über einen kurzen Tastendruck zur Bedienung (ein- bzw. ausschalten) von angeschlossenen Verbrauchern genutzt werden kann.

Um das Gerät in seinem vollen Funktionsumfang in Ihrem HomeMatic System nutzen und konfigurieren zu können, müssen Sie es zunächst Anlernen (vgl. Kapitel „5.2 Anlernen“ auf Seite 8).

5.2 Anlernen

Bitte lesen Sie diesen Abschnitt vollständig, bevor Sie mit dem Anlernen beginnen.

Damit der Funk-Schaltaktor in Ihr HomeMatic System integriert wird und

mit anderen HomeMatic Komponenten (z. B. einer HomeMatic Funk-Fernbedienung) kommunizieren kann, muss das Gerät zunächst ange- lernt werden. Sie können den Funk-Schaltaktor an andere HomeMatic Geräte oder an die HomeMatic Zentrale anlernen:

5.2.1 Anlernen an HomeMatic Geräte

Wenn Sie den Funk-Schaltaktor an ein oder mehrere Geräte anlernen möchten, müssen die beiden zu verknüpfenden Geräte in den Anlernmodus gebracht werden. Dafür gehen Sie wie folgt vor:

Halten Sie beim Anlernen einen Mindestabstand von 50 cm zwischen den HomeMatic Geräten ein.

Aktivieren Sie zunächst den Anlernmodus am Funk-Schaltaktor.

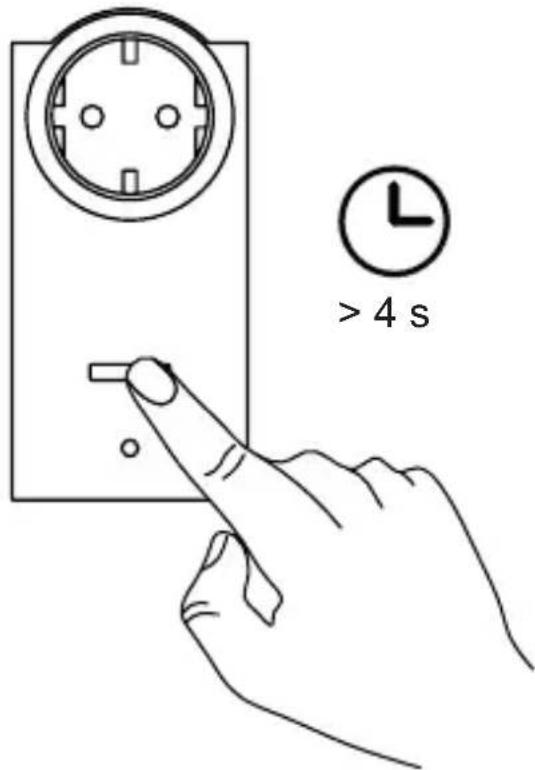

- Halten Sie die Kanaltaste (A) für mindestens 4 Sekunden gedrückt. Langsames Blinken der Geräte-LED (B) signalisiert den Anlernmodus. Die Anlernzeit beträgt max. 20 Sekunden.

> 4 s

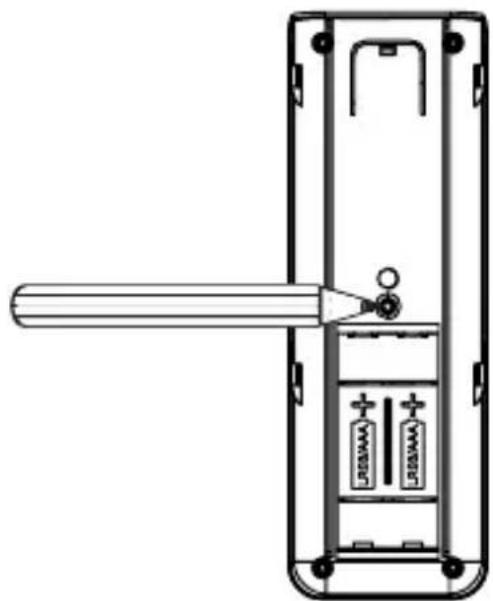

- Versetzen Sie jetzt das Gerät, das Sie an den Funk-Schaltaktor anlernen möchten (z. B. eine HomeMatic Funk-Fernbedienung, s. nachfolgende Abbildung), in den Anlernmodus. Nehmen Sie die

Batteriefachabdeckung ab und drücken Sie kurz mit einem spitzen Gegenstand auf die Anlerntaste.

- Nach dem Anlernvorgang erlischt die Geräte-LED des Funk-Schaltaktors.

Nach erfolgreichem Anlernen können Sie den Funk-Schaltaktor z. B. mit einer HomeMatic Funk-Fernbedienung ein- und ausschalten.

Wenn kein Anlernen erfolgt, wird der Anlernmodus automatisch nach 20 Sekunden beendet. Befinden sich andere Geräte im Anlernmodus, werden diese angelernt.

5.2.2 Anlernen an eine HomeMatic Zentrale

Um Ihr Gerät softwarebasiert und komfortabel

• steuern und konfigurieren,
- direkt mit anderen Geräten verknüpfen oder
- in Zentralenprogrammen nutzen zu können,

muss es zunächst an die HomeMatic Zentrale angelernt werden. Das Anlernen neuer Geräte an die Zentrale erfolgt über die HomeMatic Bedienoberfläche „WebUI“.

Sobald ein Gerät an eine Zentrale angelernt ist, kann es nur noch über diese mit anderen Geräten verknüpft werden.

Jedes Gerät kann immer nur an eine Zentrale angelernt werden.

Halten Sie beim Anlernen einen Mindestabstand von 50 cm zwischen den HomeMatic Geräten und der Zentrale ein.

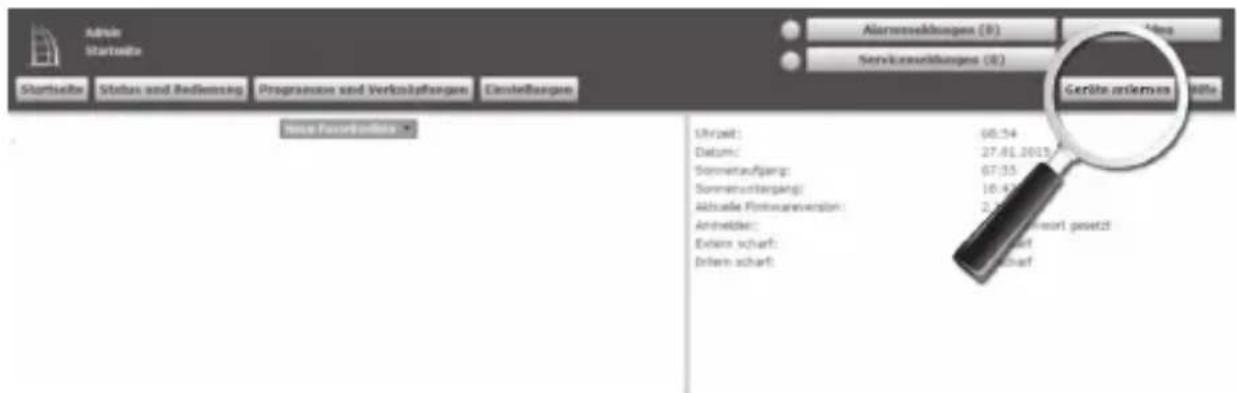

Zum Anlernen Ihres Gerätes an die Zentrale gehen Sie wie folgt vor: - Öffnen Sie die WebUI-Bedienoberfläche in Ihrem Browser. Klicken Sie auf den Button „Geräte anlernen“ im rechten Bildschirmbereich.

Aderis Startseite Startseite Status and Bedienung Provisions und Verzufahrungen Dienstflege Note Forderlöse Umsicht: 68,54 Datum: 27.81.2019 Sonntaufgang: 67,35 Sonminuntergang: 16,92 Aktuelle Protokanversion: 2,87 Anforder: 20.0001 gesetzt Exterm schart: 10000000000 Erwerkschart: 10000000000 Geräte anternes

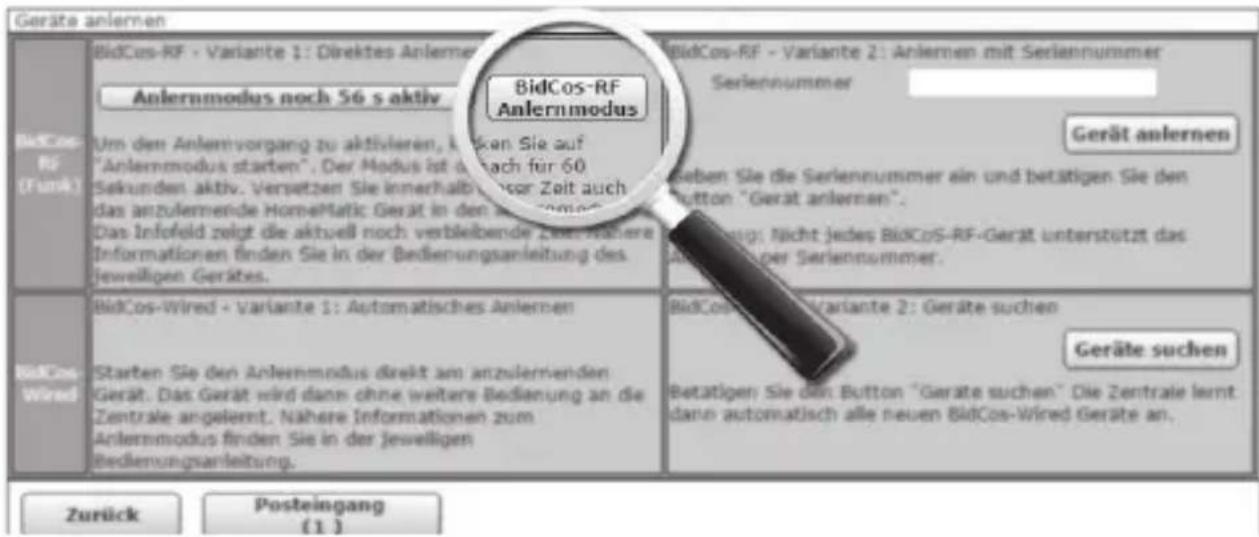

- Um den Anlernmodus zu aktivieren, klicken Sie im nächsten Fenster auf „BidCoS-RF Anlernmodus“.

Geräte anlernen BidCos-RF - Variante 1: Direktes Anlernen Anlernmodus noch 56 s aktiv BidCos-RF - Variante 2: Anlernen mit Seriennummer Antlermodus Antlermodus BidCos-RF Antlermodus BidCos-Wired - Variante 1: Automatisches Anlernen Starten Sie den Anlernmodus direkt am anzulernenden Gerät. Das Gerät wird dann ohne weitere Bedienung an die Zentrale angelemt. Nähere Informationen zum Anlernmodus finden Sie in der jeweiligen Bedienungsanleitung. BidCos-RF - Variante 2: Geräte suchen Beratigen Sie dann Button "Gerate suchen" Die Zentrale lernt dann automatisch alle neuen BidCos-Wired Geräte an. Geräte suchen Zurück Posteingang (1)

• Der Anlernmodus ist für 60 Sekunden aktiv. Das Infofeld zeigt die aktuell noch verbleibende Anlernzeit.

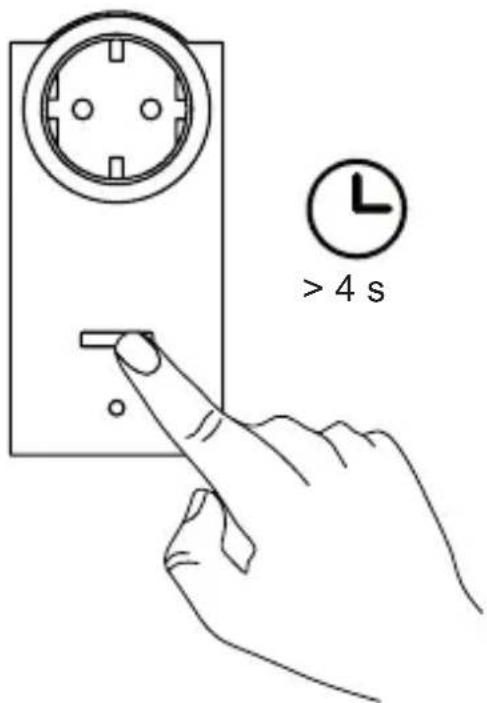

• Versetzen Sie innerhalb dieser Anlernzeit auch den Funk-Schaltaktor in den Anlernmodus. Halten Sie die Kanaltaste (A) für mindestens 4 Sekunden gedrückt. Langsames Blinken der Geräte-LED (B) signalisiert den Anlernmodus.

> 4 s

• Nach kurzer Zeit erscheint das neu angelernte Gerät im Posteingang Ihrer Bedienoberfläche. Der Button „Posteingang“ zeigt dabei an, wie viele neue Geräte erfolgreich angelernt wurden.
• Lernen Sie ggf. weitere Geräte an, indem Sie die vorher beschriebenen Schritte für jedes Gerät wiederholen.
• Konfigurieren Sie nun die neu angelernten Geräte im Posteingang wie im Abschnitt „Neu angelernte Geräte konfigurieren“ beschrieben.

Neu angelernte Geräte konfigurieren

Nachdem Sie Ihren Funk-Schaltaktor an die HomeMatic Zentrale angelernt haben, wird er in den „Posteingang“ verschoben. Hier muss Ihr Gerät und die dazugehörigen Kanäle zunächst konfiguriert werden, damit es für Bedien- und Konfigurationsaufgaben zur Verfügung steht. Vergeben Sie einen Namen und ordnen Sie das Gerät bzw. die Kanäle

einem Raum zu. Sie haben zusätzlich die Möglichkeit, die Ein- bzw. Ausschaltdauer des Gerätes sowie eine Verzögerungszeit für das Ein- bzw. Ausschalten angeschlossener Verbraucher einzustellen.

Anschließend können Sie Ihr Gerät über die WebUI steuern und konfigurieren, direkt mit anderen Geräten verknüpfen oder in Zentralenprogrammen nutzen. Einzelheiten hierzu entnehmen Sie bitte dem Home-Matic WebUI Handbuch (zu finden im Downloadbereich der Website www.homematic.com).

6 Bedienung

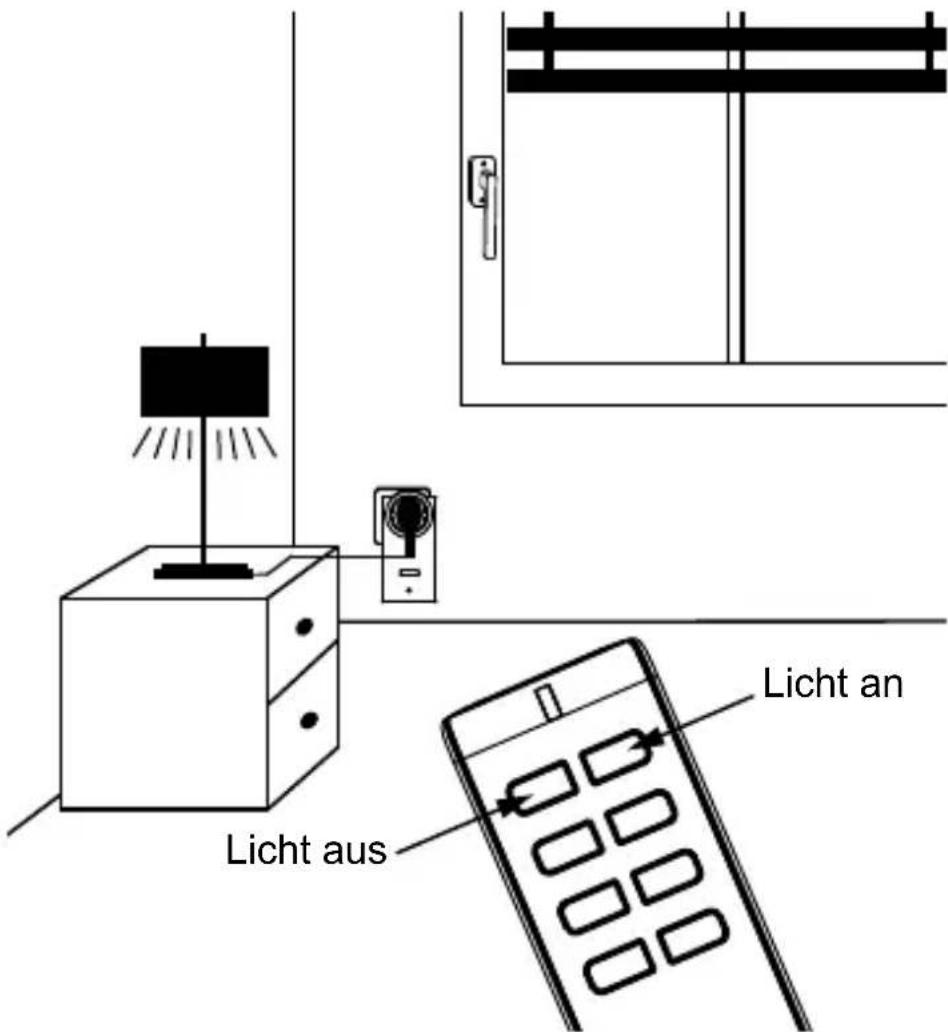

Nach dem Anlernen und Konfigurieren können Sie den Funk-Schaltaktor z. B. mit einer angelernten HomeMatic Funk-Fernbedienung steuern und so angeschlossene Verbraucher an- und ausschalten (s. nachfolgende Abbildung).

Licht aus Licht an

7 Werkseinstellungen wiederherstellen

Die Werkseinstellungen des Funk-Schaltaktors können manuell wiederhergestellt werden. Dabei gehen alle Einstellungen und Informationen verloren.

Um die Werkseinstellungen wiederherzustellen, gehen Sie wie folgt vor:

• Halten Sie die Kanaltaste (A) für mindestens vier Sekunden gedrückt, bis die Geräte-LED (B) langsam zu blinken beginnt.
  • Lassen Sie die Taste wieder los.

> 4 s

• Drücken Sie nun die Kanaltaste (A) erneut für vier Sekunden, bis die Geräte-LED (B) schnell zu blinken beginnt.
  • Lassen Sie die Taste wieder los.
  • Die Geräte-LED erlischt.
  • Die Werkseinstellungen des Gerätes sind nun wiederhergestellt.

8 Fehler- und Rückmeldungen der Geräte-LED

8.1 Blinkcodes

Verschiedene Zustände des Funk-Schaltaktors werden durch rotes Blinken der Geräte-LED (B) angezeigt:

Blinkfolge Bedeutung Lösung
Langsames Blinken	Anlernmodus aktiv oder Vorstufe zum Wiederherstellen der Werkseinstellungen	/
Schnelles Blinken Die	Werkseinstellungen des Gerätes wurden wiederhergestellt	/
1 x langes, 1 x kurzes Blinken	Sende-Limit (Duty-Cycle) erreicht	Siehe Kapitel „8.3 Duty Cycle“ auf Seite 15
1 x langes, 2 x kurzes Blinken	Gerät defekt Bitte wenden	Sie sich an Ihren Fachhändler.

8.2 Anzeige des Betriebszustandes

Sobald der Funk-Schaltaktor eingeschaltet ist, leuchtet die Geräte-LED (B) dauerhaft.

Nach Konfiguration des Funk-Schaltaktors über die Zentrale oder über ein Programmiertool zeigt die Geräte-LED neben den beschriebenen noch zusätzliche Zustände des Gerätes an (z. B. Ein- bzw. Ausschalt-verzögerung sowie Ein- bzw. Ausschaltdauer).

8.3 Duty Cycle

Der Duty Cycle beschreibt eine gesetzlich geregelte Begrenzung der Sendezeit von Geräten im 868 MHz Bereich. Das Ziel dieser Regelung ist es, die Funktion aller im 868 MHz Bereich arbeitenden Geräte zu gewährleisten.

In dem von uns genutzten Frequenzbereich 868 MHz beträgt die maximale Sendezeit eines jeden Gerätes 1 % einer Stunde (also 36 Sekunden in einer Stunde). Die Geräte dürfen bei Erreichen des 1 %-Limits nicht mehr senden, bis diese zeitliche Begrenzung vorüber ist. Gemäß

dieser Richtlinie, werden HomeMatic Geräte zu 100 % normenkonform entwickelt und produziert.

Im normalen Betrieb wird der Duty Cycle in der Regel nicht erreicht. Dies kann jedoch in Einzelfällen bei der Inbetriebnahme oder Erstinstallation eines Systems durch vermehrte und funkintensive Anlernprozesse der Fall sein. Eine Überschreitung des Duty Cycle Limits wird durch einmal langes und einmal kurzes Blinken der Geräte LED angezeigt und kann sich durch temporär fehlende Funktion des Gerätes äußern. Nach kurzer Zeit (max. 1 Stunde) ist die Funktion des Gerätes wiederhergestellt.

9 Verhalten nach Spannungswiederkehr

Nach dem Einstecken des Gerätes in eine Steckdose oder nach Wiederkehr der Netzspannung führt der Funk-Schaltaktor einen Selbsttest durch. Sollte dabei ein Fehler festgestellt werden, so wird dieses durch Blinken der Geräte-LED dargestellt (s. Kapitel „8.1 Blinkcodes“ auf Seite 14). Dieses wiederholt sich kontinuierlich und das Gerät nimmt seine eigentliche Funktion nicht auf.

Sollte der Test ohne Fehler durchlaufen, sendet der Funk-Schaltaktor ein Funktelegramm mit seiner Statusinformation aus. Damit bei Spannungswiederkehr (etwa nach Netzspannungsausfall oder Abschaltung) nicht alle HomeMatic Aktoren gleichzeitig senden, wartet der Funk-Schaltaktor eine zufällige Verzögerungszeit vor dem Senden. In dieser Zeit blinkt die Geräte-LED langsam rot. Ist die Verzögerungszeit sehr kurz, kann es sein, dass das Blinken kaum wahrnehmbar ist.

10 Wartung und Reinigung

Das Produkt ist wartungsfrei. Überlassen Sie eine Reparatur einer Fachkraft. Reinigen Sie das Produkt mit einem weichen, sauberen, trockenen und fusselfreien Tuch. Für die Entfernung von stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden. Verwenden Sie keine lösemittelhaltigen Reinigungsmittel, das Kunststoffgehäuse und die Beschriftung kann dadurch angegriffen werden.

11 Allgemeine Hinweise zum Funkbetrieb

Die Funk-Übertragung wird auf einem nicht exklusiven Übertragungsweg realisiert, weshalb Störungen nicht ausgeschlossen werden können. Weitere Störeinflüsse können hervorgerufen werden durch Schaltvorgänge, Elektromotoren oder defekte Elektrogeräte.

Die Reichweite in Gebäuden kann stark von der im Freifeld abweichen. Außer der Sendeleistung und den Empfangseigenschaften der Empfänger spielen Umwelteinflüsse wie Luftfeuchtigkeit neben baulichen Gegebenheiten vor Ort eine wichtige Rolle.

Wird beim Funk-Schaltaktor die „gesicherte Übertragung“ (AES) aktiviert, bedeutet dies:

• höheres Kommunikationsaufkommen,
• Aktor-Gruppen können nicht mehr gleichzeitig Befehle ausführen.
  Weitere Informationen zur gesicherten Übertragung (AES) finden Sie im HomeMatic WebUI Handbuch unter www.homematic.com.

Hiermit erklärt die eQ-3 AG, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet.

Die vollständige Konformitätserklärung finden Sie unter www.homematic.com.

12 Technische Daten

Geräte-Kurzbezeichnung:

HM-LC-Sw1-PI-DN-R1

Versorgungsspannung: 230 V/50 Hz

Stromaufnahme: 16 A max.

Leistungsaufnahme Ruhebetrieb: 0,6 W

Lastart: ohmsche Last

Maximale Schaltleistung: 3680 W

Relais:

Schließer, 1-polig, μ-Kontakt

Funkfrequenz: 868,3 MHz

Schaltspiele: 40000 (16 A, ohmsche Last)

Empfängerkategorie: SRD Category 2

Typ. Funk-Freifeldreichweite: > 100 m

Duty Cycle: < 1 % pro h

Betriebsart: S1

Schaltertyp: unabhängig montierter Schalter

Schutzart: IP20

Schutzklasse:

Wirkungsweise: Typ 1

Stehstoßspannung: 2500 V

Verschmutzungsgrad: 2

Umgebungstemperatur: -10 °C bis +35 °C

Abmessungen (B x H x T): 59 x 122 x 40 mm (ohne Stecker)

Gewicht: 174 g

Technische Änderungen vorbehalten.

Entsorgungshinweis

Gerät nicht im Hausmüll entsorgen! Elektronische Geräte sind entsprechend der Richtlinie über Elektro- und Elektronik-Altgeräte über die örtlichen Sammelstellen für Elektronik-Altgeräte zu entsorgen.

Konformitätshinweis

Das CE-Zeichen ist ein Freiverkehrszeichen, das sich ausschließlich an die Behörden wendet und keine Zusicherung von Eigenschaften beinhaltet.

Bei technischen Fragen zum Gerät, wenden Sie sich bitte an Ihren Fachhändler.
