Technische Kenmerken	Zuigercompressor, vermogen van 2,6 kW, maximale druk van 8 bar, luchtdebiet van 220 L/min.
Gebruik	Ideaal voor doe-het-zelf klussen, het oppompen van banden, schoonmaken met perslucht en het gebruik van pneumatisch gereedschap.
Onderhoud en Reparatie	Controleer regelmatig het oliepeil, maak het luchtfilter schoon en laat het waterreservoir leeglopen.
Veiligheid	Draag gehoorbescherming, controleer elektrische kabels en overschrijd de aanbevolen maximale druk niet.
Algemene Informatie	Gewicht: 30 kg, afmetingen: 80 x 40 x 70 cm, garantie van 2 jaar.

Veelgestelde vragen - DSS 2602 EINHELL

Hoe kan ik de EINHELL DSS 2602 compressor starten?

Om de compressor te starten, sluit u deze aan op een geschikt stopcontact en drukt u op de aan/uit-knop op het bedieningspaneel.

Wat is het geluidsniveau van de EINHELL DSS 2602 compressor?

Het geluidsniveau van de compressor is 97 dB(A) op een afstand van één meter.

Hoe stel ik de uitgangsdruk van de compressor in?

Gebruik de manometer om de druk te controleren en pas vervolgens de drukregelaar aan om de gewenste waarde te bereiken.

Wat moet ik doen als de compressor niet start?

Controleer of de compressor correct is aangesloten, of het stopcontact werkt en of de aan/uit-knop op 'ON' staat.

Hoe onderhoud ik de EINHELL DSS 2602 compressor?

Zorg ervoor dat u het waterreservoir regelmatig leegt, de filters schoonmaakt en de elektrische verbindingen controleert.

Wat is de capaciteit van de compressor tank?

De EINHELL DSS 2602 compressor heeft een tankcapaciteit van 6 liter.

Kan de compressor worden gebruikt om banden op te pompen?

Ja, de compressor is geschikt voor het oppompen van banden en andere toepassingen die perslucht vereisen.

Wat moet ik doen als de compressor oververhit raakt?

Schakel de compressor onmiddellijk uit en laat deze minstens 30 minuten afkoelen voordat u hem opnieuw start.

Hoe weet ik of het luchtfilter vervangen moet worden?

Controleer het luchtfilter regelmatig. Als het vuil of beschadigd is, vervang het dan om optimale prestaties te behouden.

Wat is het motorvermogen van de compressor?

De EINHELL DSS 2602 compressor heeft een motorvermogen van 1,5 kW.

GEBRUIKSAANWIJZING DSS 2602 EINHELL

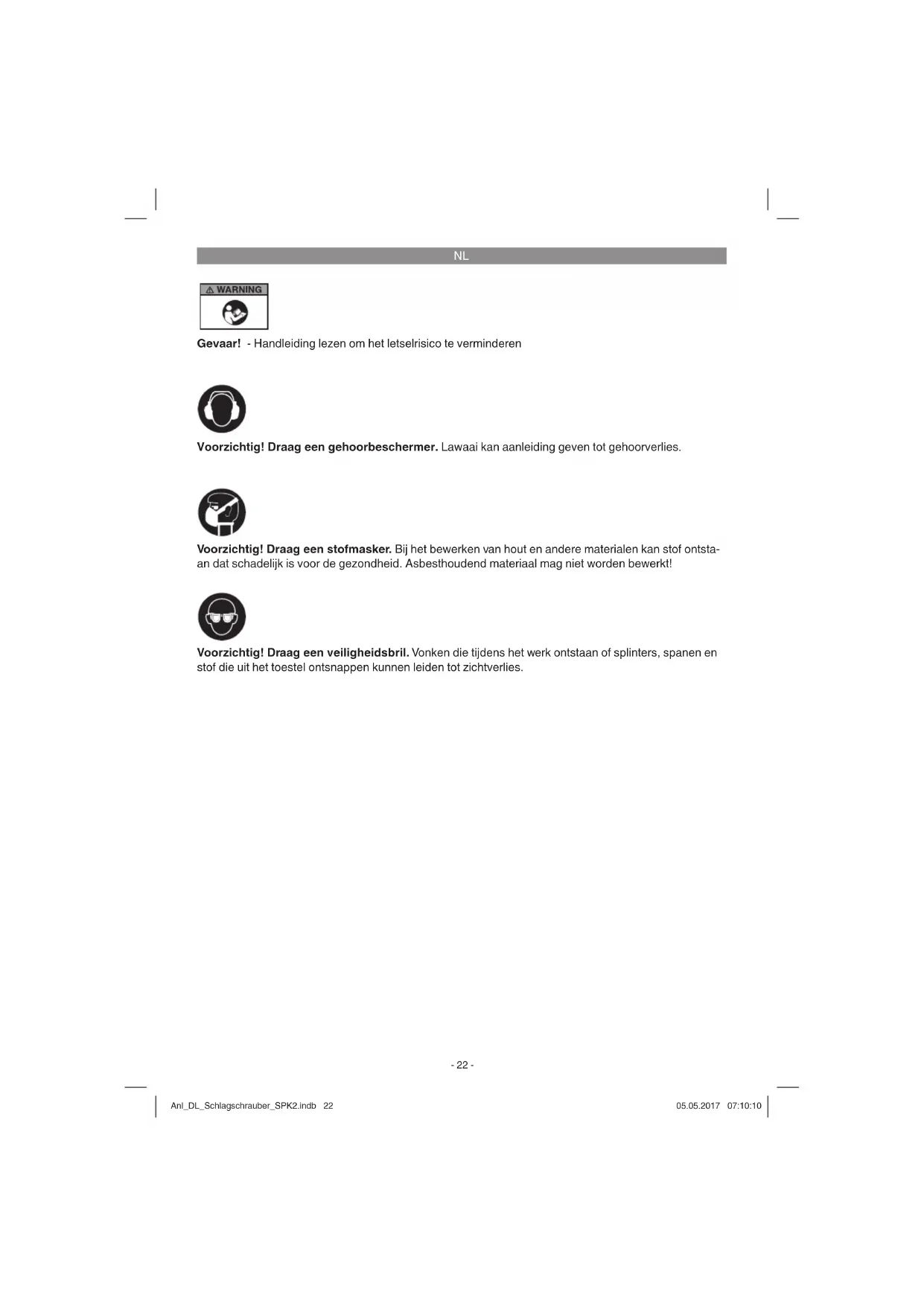

Gevaar! - Handleiding lezen om het letselrisico te verminderen

Voorzichtig! Draag een gehoorbeschermer. Lawaai kan aanleiding geben tot gehoorverlies.

Voorzichtig! Draag een stofmasker. Bij het bewerken van hout en andere materialen kan stof ontstaan dat schadelijk is voor de gezondheid. Asbesthoudend materiaal mag Niet worden bewerkt!

Voorzichtig! Draag een veiligheidsbril. Vonken die tijdens het werk ontstaan of splinters, spanen en stof die uit het toestel ontsnappen können leiden tot zichverlies.

NL

Gevaar!

Bij het gebruik van toestellen dieren enkele veiligheidsmaatregelen te worden nageleefd om lichamelijk gevaar en schade te voorkomen. Lees waarom deze handleiding /veiligheidsinstructies zorgvuldig door. Bewaar deze goed zodat u de informatie op elk moment kunt terugvinden. Mocht u dit toestel aan andere personen doorgenve, gelieve dan deze handleiding /veiligheidsinstructies mee te given. Wij zich Niet aansprakelijk voor ongevallen of schade die te wijten zich aan Niet-naleving van deze handleiding en van de veiligheidsinstructies.

1. Veiligheidsaanwijzingen

De overeenkomstige veiligheidsinstrumentes vindt u in de bijgaande brochure.

Gevaar!

Lees alle verilgheidsinstructies en aanwijzingen. Nalatigheden bij de inachtneming van de verilgheidsinstructies en aanwijzingen kuren elektrische schok, brand en/of zwareLetsels tot gevolg hebben. Bewaar alle verilgheidsinstructies en aanwijzingen voor de toekomst.

Beschem U en Uw omgeving door gpaste voor-zorgsmairegelen gegen ongevalenrisico's.

• Slagmoersleutel zich voor andere doeleinden gebruiken.
  Persluchtgereedschappen buiten bereik van kinderen houden.
• Slechtsuitgerust en geconcentreerd te werk gaan.
  Persluchtaansluiting alleen met behulp van een selnkoppeling uitvoeren.
• Werkdrukinstellung moet door een drukregelaar gebeuren.
• Als energiabron geen zuurstof of brandbare gassen gelebruiken.
  Vór het verhelpen van storingen en onderhoudswerkzaamheden het gereedschap van de persluchtbron scheiden.
  Alleen originele wisselstukken gebruiken.
• Nooit bij volle nullastoerental onbelast lately draaien.
  Draag bij het werkken met de ratelschroeven-draaier de vereiste veiligheidskledij.
• Gehoorbeschermer en handschoenen dragen!
• Compressor en leidingen bereiken tijdens het bedrijf hoge temperaturen. Aanrakingen leve

ren verbrandingen op.

• De gassen of dampen aangezogen door de compressor dieren vrij van bijmengsels te worden gehonden die in de compressor brand of ontploffingen können veroorzaken.
  Bij het losdraaien van de slangkoppeling moet het koppelingsgedeelte van de slang met de hand worden vastgehouden teneinde verwondingen door derugsspringende slang te vermijden.
  Bij het werkken met de uitblaasipstool veiligheidsbril dragen. Door vreemde lichamen enwegbeblazen deeltjes+kennen gemakkelijk verwondingen wordenveroorzaakt.
• Met de uitblaaspistool geen personen aan blazen of kleren aan het lichaam schoonmaken.

2. Beschrijving van het gereedschap en leveringsomvang

2.1 Beschrijving van het gereedschap

1Trekhendel

2 Luchtregelaar of koppelregelaar
3 Omschakelhefboom rechts-/linksdraaiend (bouten)
4 Vierkant voor opname van verwisselbare kopen (opnames)
5 Steenkippel voor persluchtaaansluiting
6 Justeerschroef

2.2 Leveringsomvang

Gelieve de volledigheid van het artikel te contro- Ieren aan de hand van de beschrenen omvang van de levering. Indien er onderdelen ontbreken, gelieve u dan binnen 5 werkdagen na aankoop van het artikel te wenden tot ons servicecenter of tot het verkooppunt wa u het apparaat heeft gekocht, en leg een geldig bewijs van aankoop voor. Gelieve waarvoor de garantietabel in de service-informatie aan het einde van de handleiding in acht te nemen.

• Open de verpakking en neem het toestel voorzichtig uit de verpakking.
  Verwijder het verpakkingsmaterial alsmedevpekkings-/transportbeveiligingen (indien aanwezig).
• Controller of de leveringsomvang compleet is.
• Controller het toestel en de accessoires op transportschade.
• Bewaar de verpakking indien möglichk tot het verloop van de garantieperiode.

NL

Gevaar!

Het toestel en het verpakkingsmaterialaal zichen geen spelgoed voor kinderen! Kinderen moogen Niet met plastic zakken, folies enkleine stukken spelen! Er bestaat inslik- en verstikkingsgevaar!

Originelehandleiding

De slagmoersleutel is een gemakkelijk hanteerbaar pneumatisch gereedschap voor doe-hetzelvers en garagedebrijven. Het is geschikt voor het aan- en losdraaien van schroefverbindingen bij auto's (bandemontage etc.) alsook in de landbouw.

De afegevoerde lucht ontsnapt maar beneden boven de trekker. De dopstreutelinzetstukken zijn eenvoudig en snel te verwisselen. De persluchtaansluiting gebeurt via een insteeknippel en eenSNelkoppeling.

De machine mag slechts voor werkzaamheden worden gebruikt waarvoor ze bedoeld is. Elk ander verder gaand gebruik is Niet reglementair. Vooraaruit voortvloeieende schade of verwondeningen van welke aard dan ook is de gebruiker/ bediener, Niet de fabrikant, aansprakelijk.

Wij wijzen erop dat once gereedschappen overe enkomstig hun bestemming nicht geconstruereerd zijn voor commercieel, ambachtelijk of industrieel gebruik. Wij geen geen garantie indien het gereedschap in ambachtelijkke of industrielle bedrijven alsmede bij gelijk te stellen aktiviteiten worden gebruikt.

Reparaties en service alleen door geautorieerde vakwerkplaatsen lately uitvoeren.

Gelieve op het volgende te letten!
Te geringe inwendige slangdiameters en eentleange slangleiding leiden tot vermogensverlies aan het gereedschap.

max. losdraaimoment 312 Nm
Werkgebied (max. schroefdraad) M14
maximaal toelaatbare werkdruk 6,3 bar
Toerental onbelast 7250 min¹
Trilling aw 2,6 m/s²
vierkante opname 1/2 duim
Luchtverbruik ca. 114 l/min.
aanbevolen slangdiameter 10 mm
Gewicht 2,3kg

Persluchtkwaliteit:

geftlternd on olieverstoven

Luchttoevoer:

via een onderhoudseenheid met fi lterdrukregelaar en olieverstuiver

Vermogen van de compressor:

vulvermogen van de compressor ca. 250 l/min.
dat komt overeen met een motorvermogen van 2,2 kW.

Instelwaarden voor het werken:

ingestelde werkdruk aan de drukregelaar of fi Iterdrukregelaar 6 bar.

Gevaar!

Geluid en vibratie

De geluids- en vibratiewaarden werden bepaald volgens EN 792-6.

Geluidsdrukniveau L_pA 84,4 dB (A)

Onzekerheid Kda 3 dB

Geluidsvermögen L_WA 95,4 dB (A)

Onzekerheid KWA 3 dB

Draag een gehoorbeschermer.

Lawaai kan aanleiding given tot gehoorverlies.

De opgegeven trillingsemissiewaarde is gemeten volgens een genormaliseerde testprocedure en kan veranderen naargelang van de wijze waarop het elektrische gereedschap worden gebruikt en in uitzonderingsgevallen boven de opgegeven waarde liggen. De vermelde trillingsemissiewaarde kan worden gebruikt om elektrische gereedschappen onderling te vergelijkken.

NL

De vermelde trillingsemissiewaarde kan ook worden gebrukt om voor begin van de werkzaamheden de nadelige gevolgen te beoorden.

Beperk de geluidsontwikkeling en vibratie tot een minimum!

• Gebruik enkel intacte toestellen.
  Onderhoud en reinig het toestel regelmatig.
• Pas uw manier van werken aan het toestel aan.
  Overbelast het toestel Niet.
  Laat het toestel indien nodig nazien.
  Schakel het toesteluit als het Niet worden gebruikt.
  Draaghandschoenen.

Voorzichtig!

Restrisico's

Er blijven algtd restrisico's over ook al wordt dit elektrisch gereedschapaar behoren bediend. Volgende gevaren kunnen zich voordoen in verband met de bouwwijze en uitvoering van dit elektrisch gereedschap:

1. Longletsels indien geen gegaste stofmasker worden gedragen.
2. Gehoorschade indien geen gespaste gehoor-beschermer worden gedragen.
3. Schade aan de gezondheid die voortvloeituit hand-arm-trillingen indien het toestel langzonder onderbreking worden gebruikt of Nietnaar behoren worden gehanteerd en onderhoven.

5. Voor inbedrijfstelling

Draai de bijgeleverde insteeknippel de luchtansluiting in nadat u voordien 2 tot 3 lagen afdichtband rond de schroefdraad heb gewikkeld. Steek het nodige insteekopzetstuk op de vierkante houder. Stel op de keerhefboom de juiste draai-richting in.

R = linksdraaiend/schroef losdraaien, F = rechtsdraaiend/schroef aandraaien. Steek het dopopzetstuk op de schroefkop. Bedien de trekhendel. De luchttoevoer kan worden geregold door de luchtregelaar Lichtjes in te drukken en tegelijkertijte draaien. Markering 4 = maximumkoppel, marking 1 = minimumkoppel. De aansluiting aan de persluchtbron geleurat met behulp van een fl exibele persluchtslang met snelkoppeling. Het Beste vermogen van Uw slagmoersleutel bereikt U met een persluchtslang met een injwendige diameter van 10mm

6. Onderhoud

Een lange levensduur en een storingsvrij bedrivf van dit kwaliteitsproduct zich verzekerd mits de hier opgegeven onderhoudsvoorschriften worden nageleefd.

Een regelmatige smering is vereist teneinde een duurzame fouloze functie van Uw slagmoersleutel te garanderen. Gebruik waar voor slechts een speciale gereedschapsolie

Voor de smering moegt U kiezen tussen de vol-gende möglichkheden:

6.1 Smering door olieverstuiver

Een complete onderhoudseenheid bevat een olieverstuiver en is aangebracht aan de compressor.

6.2 Manuele smering

Telkens voor ingebrukneming van Uw slagmoersleutel 3 tot 5 druppels speciale gereedschapsolie in de persluchtaansluiting doein.Indien het pneumatisch gereedschap Meertere dagen buitewerking is, moet U voor het inschaken 5 tot 10 druppels olie in de persluchtaansluiting doein. Bewaar Uw pneumatisch gereedschap slechts in droge lokalen.

6.3 Justering van de waterdstand aan de keerhefboom (3)

Door aan de justeerschroef (6) te draaien kan de waarstand bij het omschakelen van de bout (3) worden bijgeregeld.

7. De garantie vvert indien:

• de betrokken stukken aan slijtage onderhevig়n
• een ontoelaatbare werkdruk
• ongefilterde perslucht
  ondeskundig gebruik of ingrepen verricht door daartoe nicht bevoegde reparatiewerkplaatsen of Personen

NL

8. Reiniging, onderhoud en bestellen van wisselstukken

8.1 Reiniging

• Hou de veiligheidsinrichtingen, de ventilatiespleten en het motorhuis zo Veel möglichk vrij van stof en vuil. Wrijf het toestel met een schone doeok af of blaas het met perslucht bij lage druk schoon.
• Het is aan te bevelen het toestel direct na elk gebruik te reinigen.
  Reinig het toestel regelmatig met een vochtige doek en wat zachte zeep. Gebruik geen reinigings- of oplosmiddelen; die zonden de kunststoffcomponenten van het toestel knen aantasten. Let er goed op dat geen water in het toestel terechtkomt. Door binnendringen van water in een elektrische apparatuur verhoegt het risico van een elektrische schok.

8.2 Onderhoud

In het toestel zijn er geen andere te onderhonden onderdelen.

8.3 Bestelling van onderden en toebehoren:

Gelieve bij de bestelling van onderdelen de vol-gende gegevens te vermelden:

Type van het apparatus

Artikelnummer van het apparatus
- Ident.-nummer van het apparatus
- Onderdeelnummer van het benodigde onderdeel

Actuele prijzen en info vindt u terug onder www.isc-gmbh.info

Tip! Voor een goed werkresultaat bevelen wij hoogwaardig toeehoren vankwb aan! [e-mail]

NL

Garantiebewijs

Geachte klant.

onze producten worden onderworpen aan een strenge kwaliteitst controle. Mocht dit apparaat echter ooit Niet maar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot once service-dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag Telefonisch tot uw Dienst via het vermelde servicetelefoonnummer. Voor eisen in verband met hetrecht garantie geldt het volgende:

1. Deze garantievooraarden zijn uitsluitend gericht aan de gebruikers, d.w.z.atuurlijke personen die dit product nicht in het kader van hun ambachtelijke noch van een andere zelfstandige activiteit wilnen gebruiken. Deze garantievooraarden regelen aanvullende garantieprestaties, die de hieronder genoemde fabrikant kopers van zich nuwe apparaten toezegt in aanvulling tot de wettelijkarie garantie. Uw wettelijkke garantieclaims blijven onaangetast door deze garantie. Onze garantieprestatie is voor u gratis.
2. De garantieprestatie geldt uitsluitend voor gebreken aan een door u aangekocht nieuw apparaat van de hieronder genoemde fabrikant die aantoonbaar berusten op een materiaal- of productiefout, en is maar once keuze beperkt tot het verhelppen van zulke gebreken aan het apparaat of de verrang ing ervan.

Wij wijzen erop dat once apparaten overeenkomstig hun bestemming nicht ontworpen zich voor commercieel, ambachtelijk of industrieel gebruik. Van een garantiecontract is derhalve geen spreke, als het apparaat binnen de garantieperiode in commerciele, ambachtelijkde industrielle bedrijven werden ingezet of aan een daarmee gelijk te stellen belasting werk blootgesteld.

3. Van-onze garantie zich uitgesloten:

• Schade aan het apparaat als gewolg van Niet-inachtneming van de montagehandleiding of op grond van ondeskundige installment, als gewolg van Niet-inachtneming van de gebruiksaanwijzing (zoals bijv. door aansluiting aan een verkeerde netspanning of stroomsoort) of Niet-inachtneming van de onderhouds- en veiligheidsvoorschriften, door bootstelling van het apparaat aan abnormale omgevingsvoorwaarden of door nalatig onderhoud en verzorging.

• Schade aan het apparaat als gevolg van misbruik of ondeskundige toepassingen (zoals bijv. overbelasting van het apparaat of de inzet van Niet toegelaten gereedschappen of toebehoren), binnendringen van vreeimde voorwerpen in het apparaat (zoals bijv. zand, stenen of stof, transportschade), gebruik van geweld of als gevolg van externe invloeden (zoals bijv. schade door vallen).

• Schade aan het apparaat of aan delen van het apparaat die valt te herleiden tot slijtage als gevolg van gebruik, en als gevolg van normale of andere natuurlijke slijtage.

• De garantieperiode bedraagt 24 maanden en gaat in op de datum van aankoop van het apparaat. Garantieclaims dienen voor het verloop van de garantieperiode binnen de twee weken na het vaststellten van het defect geldend te worden gemaakt. Het indieren van garantieclaims van verloop van de garantieperiode is uitgesloten. De herstellung of verranging van het apparaat leidt nicht tot een verlenging van de garantieperiode noch worden door deze prestatie een neue garantieperiode voor het apparaat of voor eventuele ingebouwde wisselstukken op gang gebracht. Dit geldt ook bij het terplaatse uitvoeren van een serviceactiviteit.

• Gelseve om een garantiieclaim in te dieren het defecte apparaat aan te melden onder: www.isc-gmbh.info. Houd het aankoopbewijs of een ander bewijs van uw aankoop van het neue apparaat bij de hand. Apparaten die zonder bijhorende bewijzen of zonder typeplaatje worden terugestuurd, worden op grond van de ontbrekende mogelijkheid om het apparaat toe te kennen uitgesloten van de garantieprestatie. Valt het defect van het apparaat binnen once garantieprestatie, dan bezorgen wij u per omgaande een gerepareerd of neuen apparaat terug.

Uiteraard staan wij ook tot u dienst om, mits betaling van de kosten, defecten van het apparaat te verhopen die buiten de garantieomvang vallen. Te dien einde stuurt u het apparaat aan ons serviceadres op.

Voor slijtstukken, verbruiksmaterial en ontbrekende onderdelen worden verwezenaar de beperkingen van deze garantie conform de service-informatie van deze handleiding.

E

NL verkaar de volgende overeponstemming conform EU Richtlijn en normen voor het product
